Обзор квадрокоптера 3DR Solo

3DR Solo



Все началось в 2007 году с человека по имени Крис Андерсон, на тот момент он писал бестселлеры для NY Times и одновременно являлся главным редактором журнала Wired. Крис собрал свой первый дрон у себя дома, используя элементы конструктора «Lego Mind Machine» и единственные кто ему в этом помогал на тот момент, это были его дети.

Вариантов БПЛА собственной разработки у Криса было не мало, постепенно он настолько проникся в это дело, что в процессе своей эволюции основал известный интернет ресурс DIYDrones, который в последующем превратился в крупнейшее мировое сообщество разработчиков робототехники. Там он познакомился с Jordi Muñoz, с человеком, который заявил о своей гениальности путем создания полностью функционирующего автопилота, за основу которого была взята схема с Nintendo Wii remote.

К 2012 году их бизнес вырос далеко за пределы DIY сообщества. Крис оставил свою работу в Wired, что бы присоединиться к Jordi в качестве нового генерального директора 3DR. Далее была собрана команда, благодаря которой был написан уникальный код универсального полета, который назвали APM. Именно на этом коде 3DR разработали известный Pixhawk. В результате через 2 года кропотливой работы 3DR предлагает потребителю свои первые творения БПЛА IRIS и IRIS +. Через год 3DRobotics представляет свое лучшее творение, созданное, что бы поспорить с таким гигантом как DJI Innovationssmart drone 3DR Solo.



Крис Андерсон



Обзор

Solo всем своим видом говорит, что у вас в руках высокотехнологичный продукт. Дрон готов к полету из коробки без привязки к опыту владения БПЛА, т.е. пилотирование этим дроном доступно каждому и неважно, что вы ранее никогда этого не делали.

Основное назначение дрона это профессиональная, высокоинтеллектуальная и высококачественная фото и видео съемка, где так же не потребуется особого навыка от пользователя. Что бы обеспечить дрон такой автономностью разработчики серьезно поработали над электронной начинкой не только дрона, но и пульта управления.



Как дрон, так и пульт работают под управлением операционной системы Linux.

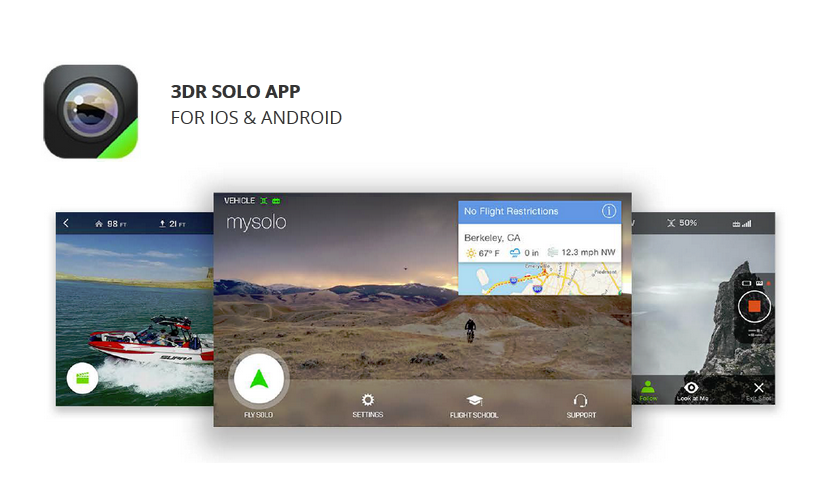

Управление дроном осуществляется классическим пультом управления сопряженным с любым гаджетом работающим на IOS или Android через приложение 3DR SOLO APP. На дисплей посредством WI-FI будет выводиться видео картинка с камеры дрона, информация о самом полете и о работе вспомогательных систем, а так же настройки полета, камеры и все доступные запрограммированные режимы полета дрона.



3DR SOLO APP



Режимы

На текущий момент времени дрон имеет уже 6-ть запрограммированных режимов, и как заверяет разработчик, этот список будет регулярно пополняться.



Cable Cam  – в этом режиме дрон умеет автономно летать по заданным точкам маршрута, которые пилот укажет перед взлетом, что в свою очередь позволяет ему полностью сосредоточиться исключительно на съемке. Режим имеет ряд тонких настроек, благодаря которым на выходе получается отличный видео материал.

Cable Cam скрин





Orbita – с помощью этого режима дрон умеет летать вокруг заданной точки. Посредством дисплея пилот задает параметры полета, после чего дрон совершает круговой облет заданной координаты. Причем вмешаться в процесс съемки и откорректировать скорость полета дрона, ракурс съемки и расстояние удаления можно не затрагивая процесса управления дроном т.к. полет осуществляется полностью в автоматическом режиме.

3DR SOLO orbita





Selfy – уже из названия понятно назначение этого режима. Перед полетом необходимо задать настройки, определяющие на каком расстоянии и высоте, а так же на какой скорости будет производиться съемка. Алгоритм полета дрона в этом режиме заключается в следующем, при активации режима внимание дрона переводится на пилота, он ненадолго зависает напротив него, затем начнет удаляться с заданной скоростью и на заданные ранее расстояние и высоту, далее зависает там, затем  начинает обратное сближение к источнику внимания. В какой момент начать съемку решает непосредственно сам пилот.

3dr selfie

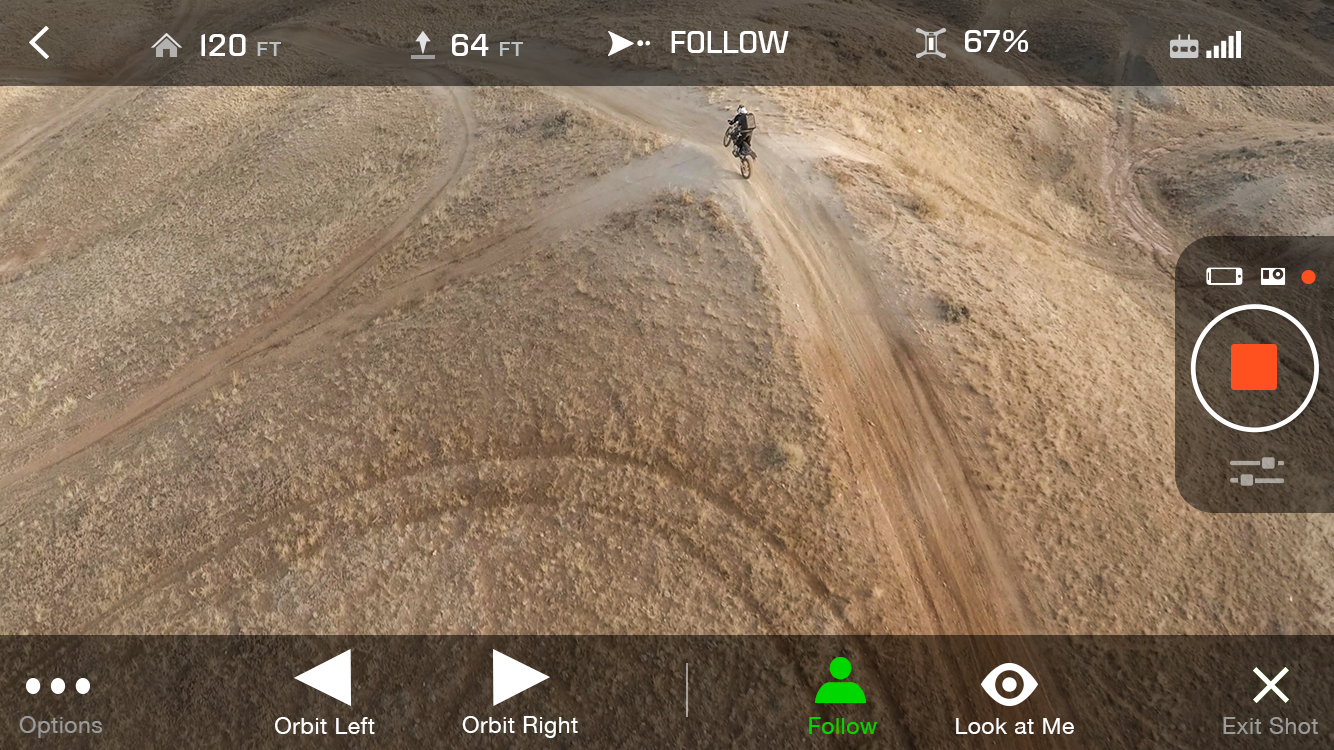

Follow – режим преследования. Помимо полностью автономной работы, режим имеет ряд тонких настроек, которые задают различные варианты следования за объектом. Например, пилот может указать дрону, с какой стороны от объекта находится во время съемки или можно разделить обязанности, где дрон будет заниматься преследованием, а пилот съемкой и наоборот.

3DR Solo follow





Zipline – этот режим обеспечивает автономный полет исключительно в прямом направлении, пилоту же остается сосредоточиться на съемке. В процессе полета возможна корректировка скорости и направления. Активируется режим одним кликом, без каких либо настроек.

3DR Solo Zipline





Pano – в этом режиме дрон умеет снимать красивые панорамные кадры. Доступны два варианта съемки «Photo Pano» или «Video Pano». «Video Pano» полностью автоматический процесс, не требующий никаких вмешательств со стороны пилота, в то время как «Photo Pano» предлагает исполнить на выбор, либо сферическую панораму, либо цилиндрическую. Цилиндрическая панорама снимает исключительно по горизонту до 360º, сферическая захватывает в кадр еще и низ. Алгоритм работы и там и там заключается в том, что дрон сам отснимет фотоматериал под разными углами, который впоследствии скомпилирует в один большой панорамный кадр.

3DR Solo PANO скрин





Полетные свойства

3DR Solo  отлично показал себя в полете, мощные моторы в купе с безупречной электроникой дают дрону отличные летные характеристики. Скоростной потолок — 89 км/час, скорость вертикального подъема  — до 36 км/ч, максимальная высота подъема – 122 метра, отличная ветроустойчивость, к управлению привыкать не придется.





Разработчики внедрили в углепластиковый корпус 3DR Solo — 35-ть сенсоров и 20-ть микропроцессоров, которые в купе обеспечивают полную автономность кваду на профессиональном уровне.



Модульная конструкция 3DR Solo предлагает детальную замену поврежденных или вышедших из строя элементов, что в свою очередь существенно снизит затраты владельца на возмещение ущерба после аварии.





3DR Solo старт





Камера

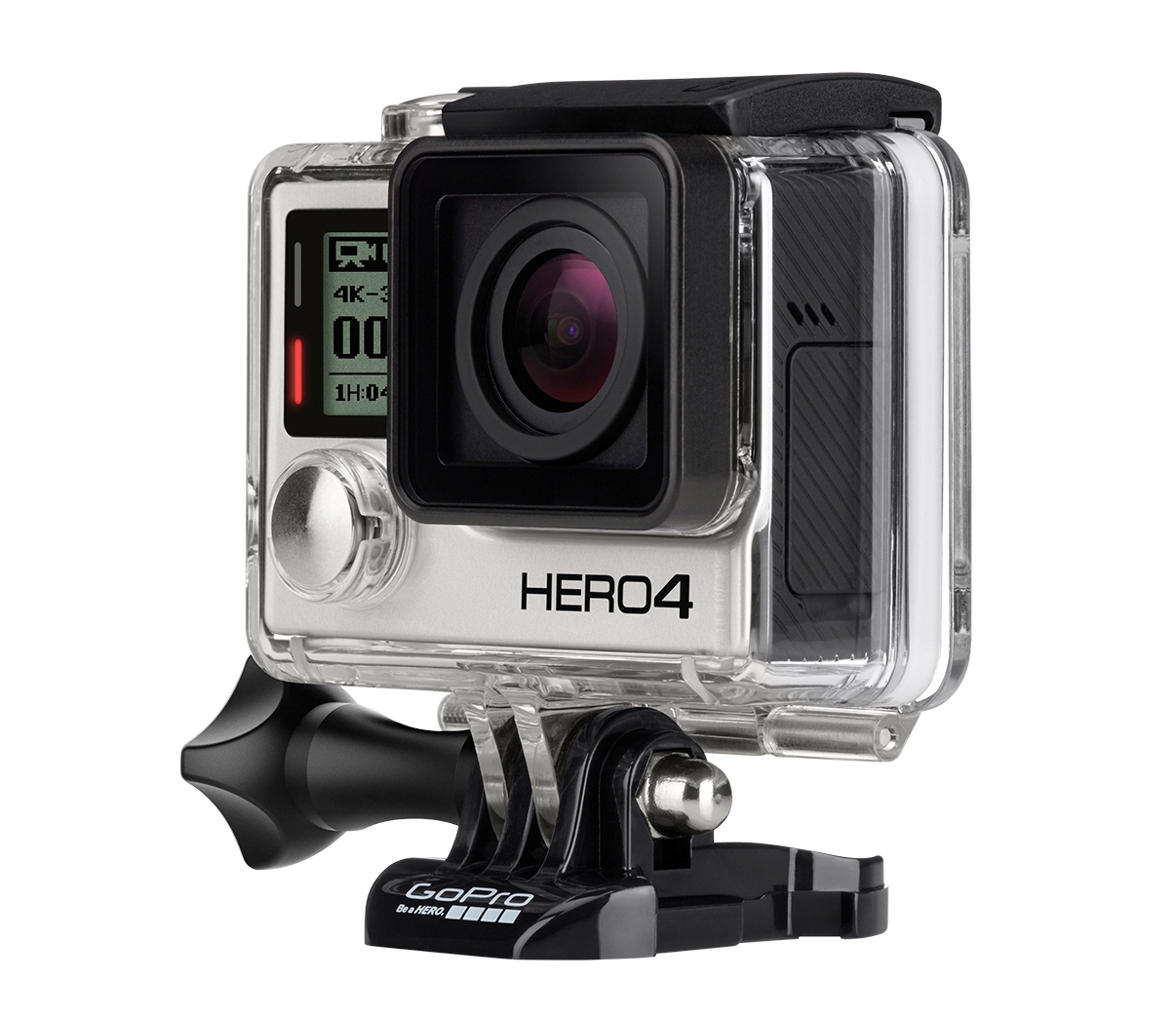

Дрон 3DR Solo полностью адаптирован под камеры GoPRO 3(4). В комплектации дрона камеры нет, она докупается отдельно. Такой подход производитель объяснил тем, что на текущий момент времени лучше камер, чем GoPRO, на рынке, к сожалению, нет и только камеры этого производителя, по их мнению, идеально подходят для такого тандема с Solo. Стоит сразу отметить что «полностью адаптирован под камеру» это значит, что электроника дрона осуществляет полный контроль над камерой, вплоть до постоянной подзарядки ее АКБ за счет собственных ресурсов дрона.



3DR Solo 3х осевой подвес



GoPro 4 Black Edition





Комплектация

На текущий момент производитель предлагает официально 2-ва варианта комплектации:



Solo with 3-Axis Gimbal

  • дрон
  • аккумулятор для дрона (5200 mAh 14.8V DC LiPo)
  • 3-х осевой гиростабилизированный подвес для камеры GoPRO (топовый подвес от 3DRobotics, с ним реализуется весь потенциал дрона)
  • трансмиттер (работает от аккумулятора 600mAh 7.2 Vdc LiPo)
  • 4 × несущих разнонаправленных винта
  • 2 × запасных несущих разнонаправленных винта
  • зарядное устройство для трансмиттера (требует переходник под наши розетки)
  • зарядное устройство для АКБ дрона
  • провод переходник (для подключения зарядного устройства к АКБ дрона)
  • сетевой кабель (220V) для зарядного устройства дрона
  • инструкция / советы и предупреждения (виде 2-х иллюстрированных вкладыша)
Solo with 3-Axis Gimbal

* камера GoPRO в комплект не входит





Solo W/Pre-Installed Gimbal in 3DR Backpack

  • дрон
  • 2 × аккумулятор для дрона (5200 mAh 14.8V DC LiPo)
  • 3-х осевой гиростабилизированный подвес для камеры GoPRO (топовый подвес от 3DRobotics, с ним реализуется весь потенциал дрона)
  • трансмиттер (работает от аккумулятора 600mAh 7.2 Vdc LiPo)
  • 4 × несущих разнонаправленных винта
  • 2 × запасных несущих разнонаправленных винта
  • зарядное устройство для трансмиттера (требует переходник под наши розетки)
  • зарядное устройство для АКБ дрона
  • провод переходник (для подключения зарядного устройства к АКБ дрона)
  • сетевой кабель (220V) для зарядного устройства дрона
  • Backpack (кейс для транспортировки дрона и комплектующих)
  • инструкция / советы и предупреждения (виде 2-х иллюстрированных вкладыша)



3DR Solo с кейсом

* камера GoPRO в комплект не входит





Аксессуары

  • Avegant Glyph (FPV очки в купе с наушниками)
  • 3DR Backpack (кейс для транспортировки дрона и комплектующих)
  • 3-х осевой гиростабилизированный подвес для камеры GoPRO (топовый подвес от 3DRobotics, с ним реализуется весь потенциал дрона)
  • аккумулятор для дрона
  • несущие разнонаправленные винты
  • 3DR Трансмиттер
  • зарядное устройство для АКБ дрона
  • держатель для мобильного устройства (устанавливается на трансмиттере)
  • резиновые демпферы к 3-х осевому подвесу
  • зарядное устройство для трансмиттера (требует переходник под наши розетки)





Как заверяет 3DRobotics, что купив 3DR Solo, вы получаете «долгоиграющий» высокотехнологичный продукт, который они обещают постоянно дорабатывать. Т.е. вам не придется каждый год покупать новую модель, вы просто будете обновлять программное обеспечение дрона посредством WI-FI (аналогично как обновляется ваш мобильный телефон) а с этими обновлениями дрон будет получать все больше возможностей и становится лучше.

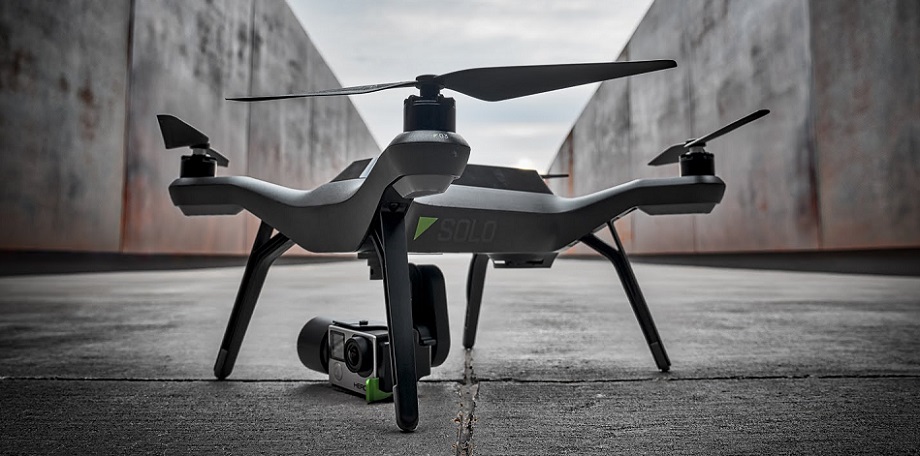

3DR Solo дизайн





Внешний вид

 3DR Solo вид спереди

3DR Solo главный 3DR Solo вид по диагонали 3dr вид сверху 3DR Solo с защитой 3dr вид с защитой винтов 3DR Solo комплект с Backpack 3DR Solo комплект



Спецификация

GPS:
есть

FPV:
есть

Функция «Возврат домой»:
есть

Функция «Контроль дистанции»:
есть

Максимальная дальность полета:
≈  до 1000 метров

Функция «Следуй за мной»:
есть

Режим «Удержания высоты»:
есть

Частота передачи AV сигнала:
3DR Link secure Wi-Fi network

Частота радиосигнала:
2.4Ггц

FPV дисплей:
любой гаджет на IOS/Android

FPV очки:
да

Тип батареи дрона:
LiPo 5200 mAh 14.8V DC

Время полета:
до 20 минут (до 15 минут с полезной нагрузкой)

Максимальная скорость:
89км/ч

Максимальная скорость подъема:
до 36 км/ч

Максимальная высота подъема:
122 метра

Максимальная грузоподъемность:
800гр.

Автопилот / программной обеспечение:
APM на Pixhawk 2

Моторы:
бесколлекторного типа 880 kV

Подсветка дрона:
светодиодная на каждом луче дрона

Время зарядки:
≈ 1.5часа

Вес дрона:
1.8кг.

Среда для полетов:
в помещении / вне помещения



3DR Solo с камерой SONY

*камера Sony R10C на 3-х осевом подвесе





Аккумулятор

Литий-полимерный аккумулятор 3DR Solo является частью дрона, дизайнеры упаковали его в бокс и установили в верхней части дрона, в сам бокс АКБ вмонтирована кнопка включения дрона, а с торца бокса под кнопкой расположилась светодиодная индикация о состоянии заряда АКБ. В результате удобно и самое главное быстро можно произвести смену АКБ, а так же пилот всегда будет в курсе текущего заряда батареи.

3DR Solo аккумулятор вид сверху 3DR Solo аккумулятор вид снизу





3DR Solo батарея





Моторы

Проверенные временем бесколлекторные моторы, собственная разработка 3DRobotics. В полной мере реализуют весь потенциал дрона (89км/ч).



3DR Solo моторы





Трансмиттер

У 3DR Solo один из самых качественных и удобных пультов, абсолютно ничего лишнего. Качество исполнения трансмиттера на уровне Premium класса. Каждая кнопка или органы управления находятся на оптимальном расстоянии друг от друга. Встроенный LCD дисплей между стиками несет краткую, но в тоже время необходимую информацию о полете и работе основных систем. Так же трансмиттер имеет HDMI порт, благодаря которому пилот, например, может подключить не только телевизор что бы транслировать яркие кадры в режиме «online» но и подключить FPV – очки, а это совсем другое ощущение от полета, знатоки подтвердят!



3DR Solo пульт управления 3DR Solo пульт управления вид сбоку 3DR Solo пульт управления передняя часть 3DR Solo пульт управления назначение органов управления







3DR Solo solo пульт управления назначение органов управления







3DR Solo LCD дисплей пульта управления

     *LCD дисплей трансмиттера







Приложение 3DR SOLO APP имеет встроенный симулятор полета, это значит что вы всегда можете потренироваться в управлении дроном не прибегая к практике.





Avegant Glyph

3DRobotics позиционируют Avegant Glyph  как «Made for Solo Products».  Они сидят на вашей голове как обычные наушники, переведете обод на уровень глаз и получите уникальные FPV – очки, аналога у которых просто нет. Они способны транслировать видео картинку на любое устройство IOS / Android, созданы по запатентованной технологии «Retinal Imaging Technology» в которой используется передовая оптика и массив из двух миллионов микро зеркал для проецирования изображения прямо на ваши глаза. Avegant Glyph — серьезный прорыв в этой категории высокотехнологичных продуктов. На текущий момент цена такой медиа гарнитуры – 699$ (45 400руб. на 10.08.16)



Avegant Glyph фото Avegant Glyph фото внутри Avegant Glyph размеры Avegant Glyph принцып работы Avegant Glyph FPV медиа гарнитура





Спецификация

Разрешение:
1280 × 720p на каждый глаз; 2млн микро зеркал

Соотношение сторон:
16:9

Высота:
101.6мм

Ширина:
190.5мм

Глубина:
190.5мм

Вес:
411гр

Поле зрения:
~ 40° по диагонали

Видео / аудио выход:
microHDMI

Аудио выход:
3.5мм TRRS (стандартный AUX)

Частотная характеристика:
20Hz — 20kHz

Динамический диапазон:
95dB

Время работы АКБ:
более 4-х часов в видео режиме / неограниченно в аудио

Тип батареи:
LiPo, встроенная

Емкость батареи:
2060mAh

Порт для зарядки АКБ:
microUSB

Регулировка диоптрий, диапозон:
от +1 до -7

3D режим:
совместим 720p side-by-side (SBS) content

Обновляемые микропрограммы:
для расширенных функций и возможностей



Gliph founders



Комплектация

  • Avegant Glyph
  • 4 × сменные вставки для носа (для разных физиологических форм носа)
  • Ремень
  • крышка для объектива
  • сумка для переноски
  • кабель HDMI
  • USB-кабель
  • руководство по быстрому старту, гарантийный и Лист безопасности



3dr solo панорамное фото с дрона





Вывод

3DR Solo $399.99
3DR Solo
8.0625
Цена
10/10
    Функциональность
    10/10
      Время полета
      9/10
        Летные качества
        10/10
          Компактность
          6/10
            Комплектация
            10/10
              Надежность
              10/10

                Плюсы

                • качество
                • дизайн
                • модульность конструкции
                • летные характеристики
                • гиростабилизированный 3-х осевой подвес
                • APM на Pixhawk 2
                • FPV
                • OS Linux (дрон / пульт)
                • уникальные запрограммированные режимы полета
                • модульность конструкции

                Минусы

                • не умеет облетать припятствия
                • адаптирован только под камеры GoPro
                • камеры в комплекте нет



                Камера GoPRO Hero 4 Black Edition обойдется покупателю  – 616$



                Это первый в своем роде smart drone «заточенный» под съемку. Производитель тонко изучил своих конкурентов и в результате 3DR Solo не похож ни на один БПЛА. Дрон создан, чтобы снимать, и благодаря уникальной электронике делает он это на профессиональном уровне. Подойдет для пилотов любого класса от новичка до профи, не требует специальной подготовки. Без преувеличения можно сказать, если вам нужен дрон для съемок PRO уровня тогда это исключительно Smart Drone 3DR Solo.





                Фото

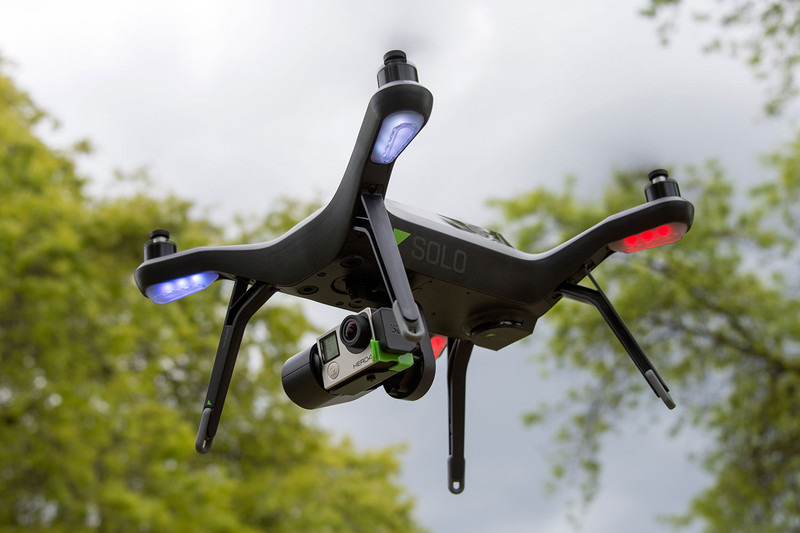

                Фото с дроном 3DR Solo

                3DR Solo foto 3DR Solo solo на фоне водопада 3DR Solo фото 3dr solo пульт управления дрон 3DR Solo фонарь 3DR Solo фото на земле 3DR Solo фото в полете



                Видео

                Видео с дроном 3DR Solo
