HUBSAN X4 PRO H109S



Введение

В известной китайской компании Shenzhen Hubsan Technology на текущий момент трудится более пятисот человек высококвалифицированных специалистов. За шесть лет упорной работы бренд HUBSAN показал себя как самый перспективный производитель БПЛА, количество поклонников которого растет в арифметической прогрессии.

Такие дроны как Hubsan X4 CAM Brushless, Hubsan X4 FPV Brushless уже давно завоевали признание многих пилотов. Квадрокоптер HUBSAN X4 PRO H109S бесспорно затмил своих братьев по всем параметрам и готов предложить владельцу испытать удовольствие от владения высокотехнологичным продуктом за весьма гуманный ценник в отличии от брендовых аналогов.

Качество исполнения квадрокоптера как всегда на высоте, он унаследовал только лучшее от предыдущих моделей и одновременно с этим получил ряд преимуществ. Полетные качества порадуют любого, дрон послушный, динамичный, ветроустойчивый, отличная вертикальная тяга с легкостью справляется с камерами GoPRO (подвес дрона подразумевает установку эти камер). Время полета до 25 минут. Максимальная скорость полета до 60км/ч. Расстояние удаления до 1км. (производитель гарантирует стабильную радио и видео связь).

За стабилизацию дрона отвечает 6-ти осевой гироскоп, за точность позиционирования встроенный компас и GPS модуль. В зависимости от комплектации (всего 3-ри варианта комплектации) на дрон  устанавливается 1 × 2 × либо 3 × осевой подвес под 1080Р FHD камеру. (сама камера во всех комплектациях идентична).  Положение камеры в полете можно корректировать с трансмиттера. Так же от комплектации зависит, каким у вас будет трансмиттер (их 2-а варианта) и в один из комплектов входит парашют. По умолчанию полностью готовый FPV комплект (отдельно можно приобрести FPV очки).



Подвес дрона подразумевает установку камер GoPRO

Время полета ≈ 25 минут

Максимальная скорость полета до 60км/ч

Расстояние удаления до 1км





HUBSAN X4 PRO H109S FPV



Комплектация

Производитель предложил покупателю на выбор 3-ри варианта комплектации.



LOW EDITION

  • квадрокоптер HUBSAN X4 PRO H109S
  • 1-но осевой подвес для FHD камеры
  • держатель для телефона
  • парашют
  • fpv transmitter

MEDIUM EDITION

  • квадрокоптер HUBSAN X4 PRO H109S
  • 2-х осевой подвес для FHD камеры
  • fpv transmitter

HIGH EDITION

  • квадрокоптер HUBSAN X4 PRO H109S
  • 3-х осевой подвес для FHD камеры
  • H7000 Smart transmitter





Комплект Low Edition

  • квадрокоптер HUBSAN X4 PRO H109S
  • литий-полимерный аккумулятор 3S 11.1V 7000mAh 25C 77.7Wh (в комплекте)
  • fpv transmitter со встроенным LCD экраном (питание от 8-ми батареек формата «АА» в комплекте не поставляются, при желании можно сменить источник питания пульта на LiPo c JST коннектором)
  • 1-но осевой подвес для FHD камеры
  • 1080Р FHD камера
  • держатель для телефона (позволяет установить ваш смартфон вместо штатной камеры дрона)
  • 4 × несущих винта
  • 4 × запасных несущих винта
  • защита несущих винтов
  • 2.4G антенна (устанавливается на трансмиттере)
  • зарядное устройство (может осуществлять подзарядку 2S 3S АКБ)
  • кабель питания зарядного устройства
  • адаптер для зарядного устройства
  • набор переходников для подзарядки разных типов АКБ
  • USB/miniUSB кабель (для обновления прошивки трансмиттера)
  • USB/microUSB (для подзарядки встроенного АКБ парашюта а так же для подключения дрона к ПК)
  • парашют
  • подвес для парашюта
  • 5.8G FPV антенна (устанавливается на трансмиттере)
  • 5.8G передающая антенна (устанавливается на дроне)
  • инструмент
  • пакет инструкций (набор ознакомительной и пользовательской литературы на английском языке)

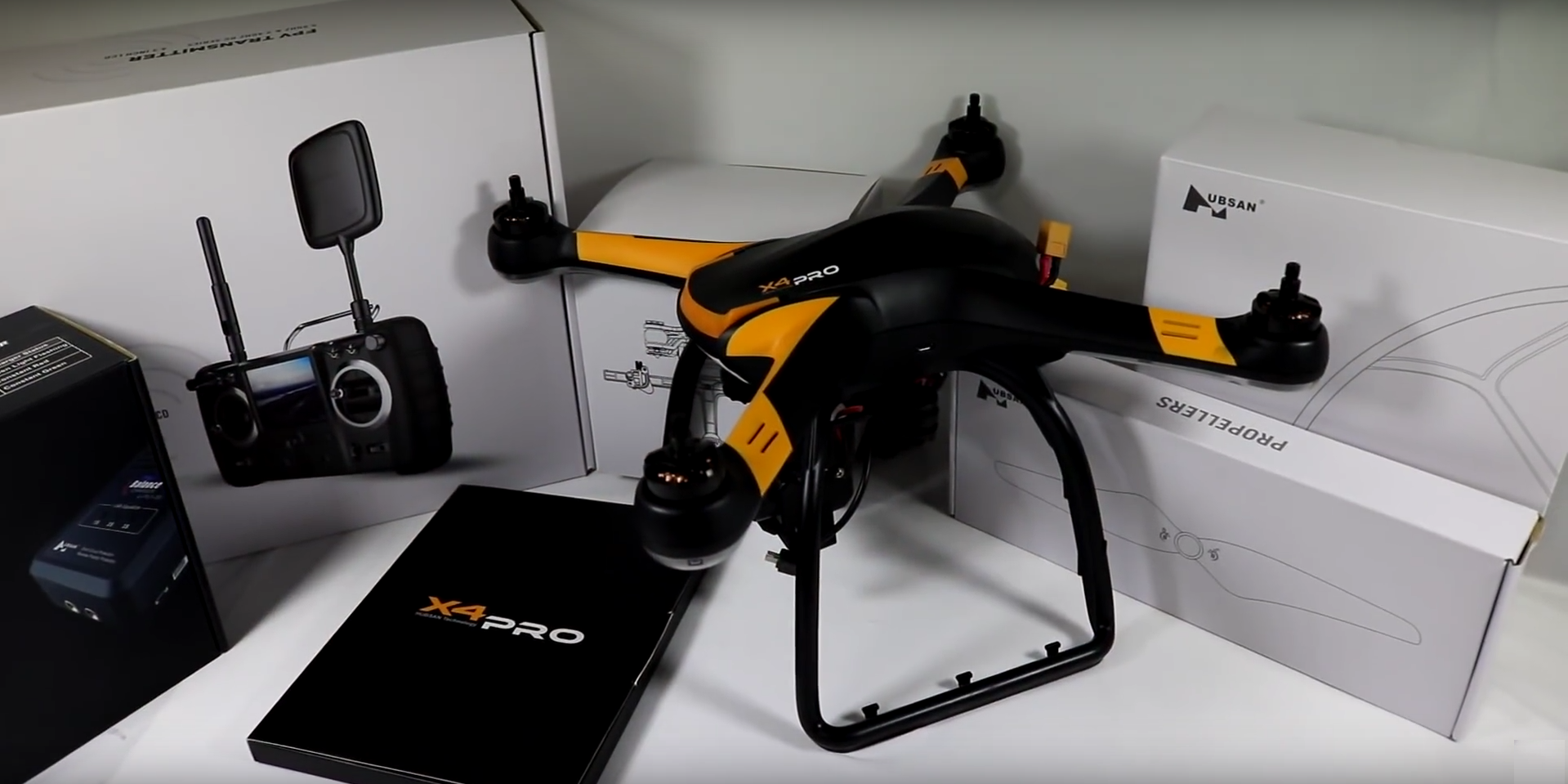

HUBSAN X4 PRO H109S комплектация 2





Вне зависимости от комплектации пилот всегда может приобрести любую из представленных опций отдельно, будь то парашют или трех осевой подвес!





HUBSAN X4 PRO H109S размеры





Обзор

В обзоре представлен квадрокоптер HUBSAN X4 PRO H109S в комплектации LOW EDITION.



Режимы

  • режим «Headless mode»
  • режим «Hold Altitude»
  • функция «Return to home» (дрон возвращается в точку взлета с последующей мягкой посадкой, как автоматически, так и с пульта по команде пилота)
  • функция «Полет по заданным точкам» (касанием на дисплее трансмиттера «H7000 Smart transmitter» пилот задает координаты полета и высоту, а после запуска дрона пилот учувствует только в процессе фото/видео съемки)
  • функция «Follow me»



HUBSAN X4 PRO H109S основные функции



Даже если с дроном полностью пропадет связь и он не вернется к трансмиттеру, пилот всегда сможет найти его опираясь на координаты которые будут отображаться на дисплее пульта. (вводите их например в «Google map» и получаете точное место нахождения дрона).



Благодаря встроенному интерфейсу трансмиттера пилот может в режиме реального времени транслировать видео-картинку с камеры дрона (например, для онлайн трансляции со своего канала на Youtube).





Спецификация

Дрон

GPS:
есть

FPV:
есть

Функция «Возврат домой»:
есть

Функция «Контроль дистанции»:
есть

Максимальная дальность полета:
≈ 1000 метров

Функция «Следуй за мной»:
есть

Режим «Безголовый»:
есть

Режим «Удержания высоты»:
есть

Частота передачи AV сигнала:
5.8Ггц

Частота радиосигнала:
2.4 Ггц

FPV дисплей:
LCD-монитор (встроенный в трансмиттер)

Тип батареи дрона:
3S 11.1V 7000mAh 25C 77.7Wh LiPo

Время полета:
до 25 минут

Максимальная скорость:
до 60км/ч

Время зарядки:
≈ 3часа

Стабилизация:
6-ти осевой гироскоп

Моторы:
бесколлекторного типа

Подсветка дрона:
светодиодная

Вес:
1.5кг.

Габариты дрона:
200×300×300mm.

Среда для полетов:
в помещении / вне помещения

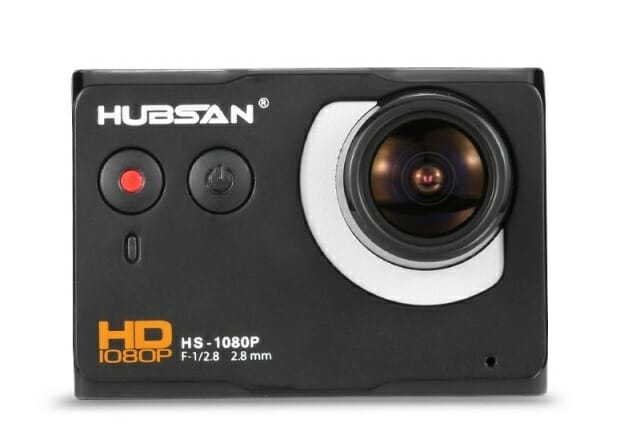

HUBSAN X4 PRO H109S камера





Камера

Видео:
1080Р 1920 × 1080 при 30 кадр/сек

Разрешение фото:
4096 × 3072

Разрешение камеры:
12Мп

Тип носителя:
карта microSD (до 64Гб)

Формат видео:
mov Н.264





Аккумулятор

Литий-полимерный аккумулятор HUBSAN X4 PRO с внушительными характеристиками — 3S 11.1V 7000mAh 25C 77.7Wh, идет в комплекте. Время полного цикла заряда АКБ ≈ 3часа. Обеспечивает непрерывный полет в течении ≈ 25 минут.



HUBSAN X4 PRO H109S аккумулятор



Моторы

Моторы на квадрокоптере HUBSAN X4 PRO бесколлекторного типа собственной разработки «Shenzhen Hubsan Technology»



HUBSAN X4 PRO H109S моторы



Трансмиттер

В комплектации LOW & MEDIUM EDITION идет обычный пульт со встроенным LCD экраном на который будут выводиться видео картинка с камеры на борту дрона, телеметрия полета и другие не менее важные значения такие как координаты, заряд АКБ дрона, аппаратуры.

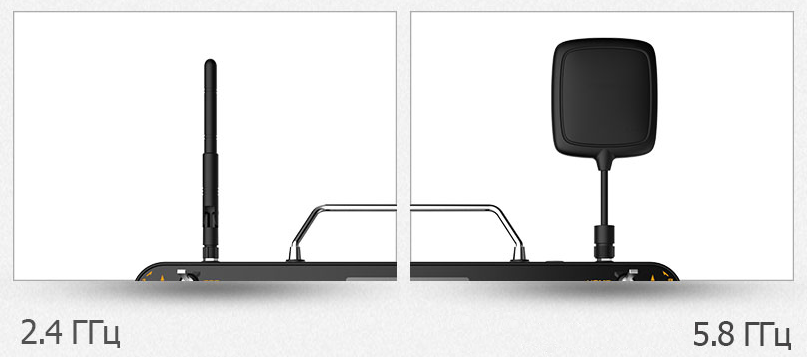

Частота радиосигнала 2.4Ггц, частота AV сигнала 5.8Ггц. Устойчив к радиопомехам. В комплектации HIGH EDITION идет уже более дорогой пульт управления H7000 Smart главное отличие которого это встроенный сенсорный экран высокого разрешения.



HUBSAN X4 PRO H109S пульт обычный HUBSAN X4 PRO H109S дрон пульт HUBSAN X4 PRO H109S пульт управления HUBSAN X4 PRO H109S интерфейс HUBSAN X4 PRO H109S подключение

HUBSAN X4 PRO H109S пульт управления подключение

HUBSAN X4 PRO H109S вид снизу





Питание от 8-ми батареек формата «АА» в комплекте не поставляются, при желании можно сменить источник питания пульта на LiPo c JST коннектором.





Пульт управления H7000 Smart

Пульт управления HUBSAN X4 PRO H7000 Smart HUBSAN X4 PRO H109S пульт H7000 Smart



Парашют

В комплектации LOW EDITION по умолчанию идет парашют с подвесом. Парашют обеспечивает мягкую посадку дрона в случае его бесконтрольного падения. Устанавливается в нижней части дрона, имеет встроенный АКБ который периодически необходимо заряжать.

Принцип работы устроен таким образом, что при посадке посредством парашюта дрон приземлиться на землю в перевернутом положении, это связано с тем что бы свести к минимуму повреждения подвеса и FHD камеры.

Вся парашютная система работает в автоматическом режиме, через меню трансмиттера можно настроить основные параметры работы парашюта.  Вне зависимости от комплектации парашют с подвесом можно заказать отдельно.



HUBSAN X4 PRO H109S парашют





В комплектации HIGH EDITION идет уже более дорогой пульт управления H7000 Smart главное отличие которого это встроенный сенсорный экран высокого разрешения. С помощью него у дрона появляется возможность полета по точкам.





HUBSAN X4 PRO H109S фото с дрона





Вывод

HUBSAN X4 PRO H109S $468.46
HUBSAN X4 PRO H109S
7.625
Цена
6/10
    Камера
    8/10
      Функциональность
      8/10
        Время полета
        9/10
          Летные качества
          9/10
            Компактность
            5/10
              Комплектация
              10/10
                Надежность
                7/10

                  Плюсы

                  • качество
                  • динамика / управление
                  • бесколлекторные моторы
                  • FPV комплект / телеметрия
                  • FHD камера / адаптирован под GoPRO
                  • GPS модуль
                  • автономные качества
                  • дальность полета
                  • 3-ри варианта комплектации
                  • цена

                  Минусы

                  • хрупкий подвес камеры
                  • нет индикации о заряде на АКБ
                  • нет кейса для транспортировки



                  Отличное соотношение цены и качества, до конечного потребителя доходит высокотехнологичный продукт без переплаты за бренд. Подойдет пилотам, знающим БПЛА не понаслышке с перспективой широкоформатных любительских съемок.





                  Фото

                  Фото с квадрокоптером HUBSAN X4 PRO H109S

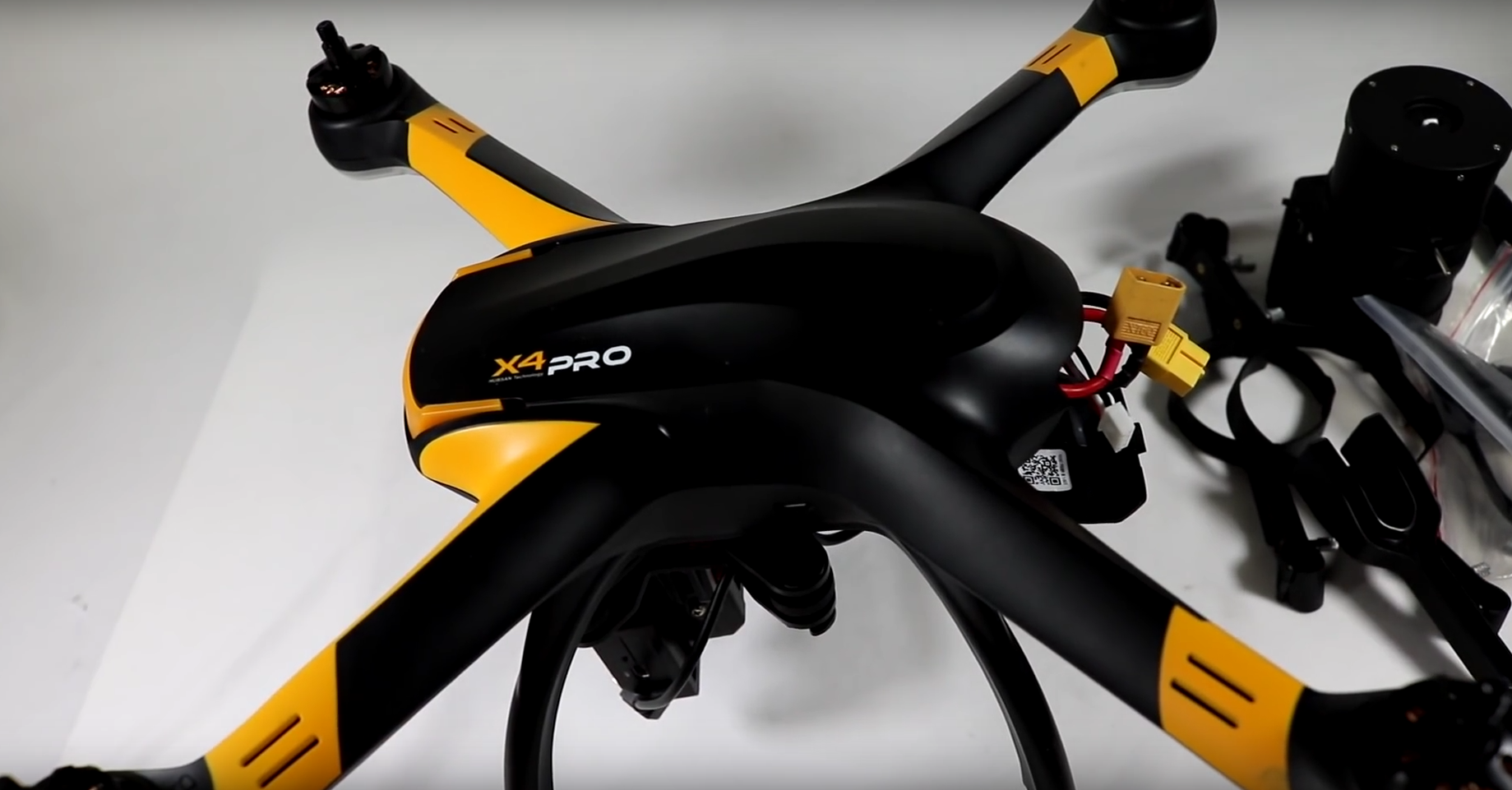

                  HUBSAN X4 PRO H109S FPV HUBSAN X4 PRO H109S вид сбоку HUBSAN X4 PRO H109S мотры вид снизу HUBSAN X4 PRO H109S microUSB порт HUBSAN X4 PRO H109S инструмент для крепежа несущих винтов HUBSAN X4 PRO H109S камера и одноосевой подвес HUBSAN X4 PRO H109S подвес без камеры





                  Видео

                  Видео с квадрокоптером HUBSAN X4 PRO H109S
