iFlight Titan XL5 HD: 5-дюймовый 6S квад для почитателей скорости
О новинке
iFlight добавили в линейку Titan новую модель — XL5 HD. Гоночный квад, построенный на 250 мм карбоновой раме с толщиной лучей 6 мм. Оснащается бесколлекторными моторами Xing 2208-1800KV вкупе с 5-дюймовыми трехлопастными пропами Nazgul 5140. В основе дрона полётный контроллер SucceX-D реализованный на базе процессора F7, прошитый Betaflight, с активным OSD, зуммером, и 5 UART. Также в стеке ESC 4 в 1 SucceX-D 50A BLheli_32 поддерживающие 6S батареи. Разработчик отмечает, что базовая настройка дрона (PID/Filter) уже проведена. Однако для большей безопасности по умолчанию включён режим Angle, а мощность предустановлена на 70%. Всё это сделано для того чтобы ваш первый вылет на 6S дроне был максимально удачным. Нужно больше мощности? Просто активируйте её на 100% в Betaflight конфигураторе и выпустите зверя!
DJI на борту
Радио и видео часть реализована посредством лучшего цифрового решения от DJI Innovations, основанного на FPV Air Unit — разработчики позаботились о подаче на него совместимого напряжения, так как этот блок не поддерживает 6S. DJI FPV камера монтируется при помощи виброгасящего TPU крепления.
iFlight добавили GPS модуль для получения текущих координат во время полёта, а также настроили GPS-rescure mode (активируется через Betaflight конфигуратор) перед началом использования которого разработчик рекомендует ознакомиться с принципом его работы!
С приёмником и без
Устройство готово к полёту, если у вас есть аппаратура управления DJI. В противном случае вы можете предпочесть версии комплекта с приёмником FrSky XM+ или R-XSR, или TBS Crossfire Nano RX.
Версии дрона и различия
Предлагаются сразу две версии квадов это 6S и 4S без изменения цены за исключением версии с приёмником Frsky XM+. Различаются версии моторами: 6S = XING X2208 1800KV; 4S = XING X2208 2450KV.
Комплектация
Дрон реализуется в четырёх комплектациях, которые как обычно предопределяет выбранный приёмник. Такие компоненты как DJI FPV очки, DJI пульт (актуально для BNF-DJI комплектации), АКБ и держатель для экшн-камеры докупаются отдельно:
- Titan XL5 HD BNF-DJI
- Titan XL5 HD Frsky R-XSR Receiver
- Titan XL5 HD Frsky XM+ Receiver
- Titan XL5 HD TBS Crossfire Nano RX
Спецификация
Дрон
| Бренд: | iFlight |
| Модель: | Titan XL5 HD |
| Имя продукта: | 250mm F7 6S FPV Racing Drone BNF |
| Варианты приёмников: | BNF-DJI (Built-in DJI RX); Frsky XM+ Receiver (Built-in DJI RX & Frsky XM+ RX); Frsky R-XSR Receiver (Built-in DJI RX & Frsky R-XSR RX); TBS Crossfire Nano Receiver (Built-in DJI RX & TBS Crossfire Nano RX) |
| Рекомендуемая батарея: | 6S 1300mAh 120C Lipo (докупается отдельно) |
Рама
| Размер рамы: | 250 мм |
| Размеры центральной части: | 185 × 133 мм |
| Расстояние от нижней до верхней пластины: | 30 мм |
| Толщина лучей: | 6 мм |
| Толщина нижней пластины: | 2 мм |
| Толщина верхней пластины: | 2 мм |
| Толщина крепления камеры: | 2 мм (включая 2.5 мм TPU проставки) |
| Вес рамы: | 145 гр |
Полётный контроллер
| Имя продукта: | SucceX-D F7 Stack F7 V2.1 TwinG Flight Controller (HD Version) |
| MCU: | 216MHz STM32F722 |
| Гироскоп: | 2x ICM20689 |
| Барометр: | Да |
| Blackbox: | 32Мб |
| Betaflight OSD: | Да |
| BEC: | 5В 2.5A/9В 2.5A |
| Current sensor scale: | 100 |
| Инвертор для SBUS входа: | UART2-RX |
| Smartaudio & Tramp VTX протокол: | поддерживает |
| Бипер: | Да |
| RSSI input pad: | Нет |
| UARTs: | 5 |
| Моторные выходы: | 8 |
| BLHeli32 Telemetry: | RX5 |
| Прошивка: | IFLIGHT_F722_TWING |
| Монтажная схема: | 30.5 × 30.5 мм φ4 мм с прокладками φ3 мм |
| Размеры: | 36 × 36 мм |
| Вес: | 7.5 гр |
| Интерфейс: | USB type-C |
ESC
| Имя продукта: | SucceX-D F7 Stack 50A 2-6S BLheli_32 4in1 ESC |
| Размеры: | 43 × 39 мм |
| Монтажные отверстия: | 30.5 × 30.5 мм/Ø 3 мм |
| Вес: | 14.4 гр |
| Вольт на входе: | 2-6S |
| Прошивка: | STM32F051 MCU, 48Mhz Runs BLHELI 32.X Firmware |
| Датчик тока: | Да |
| Телеметрия: | Поддерживает |
| BEC: | Нет |
| Поддерживаемые протоколы: | DShot DShot150/300/600/1200/MultiShot/ OneShot и т.д. |
| Target: | iFlight-BL32-4IN1 |

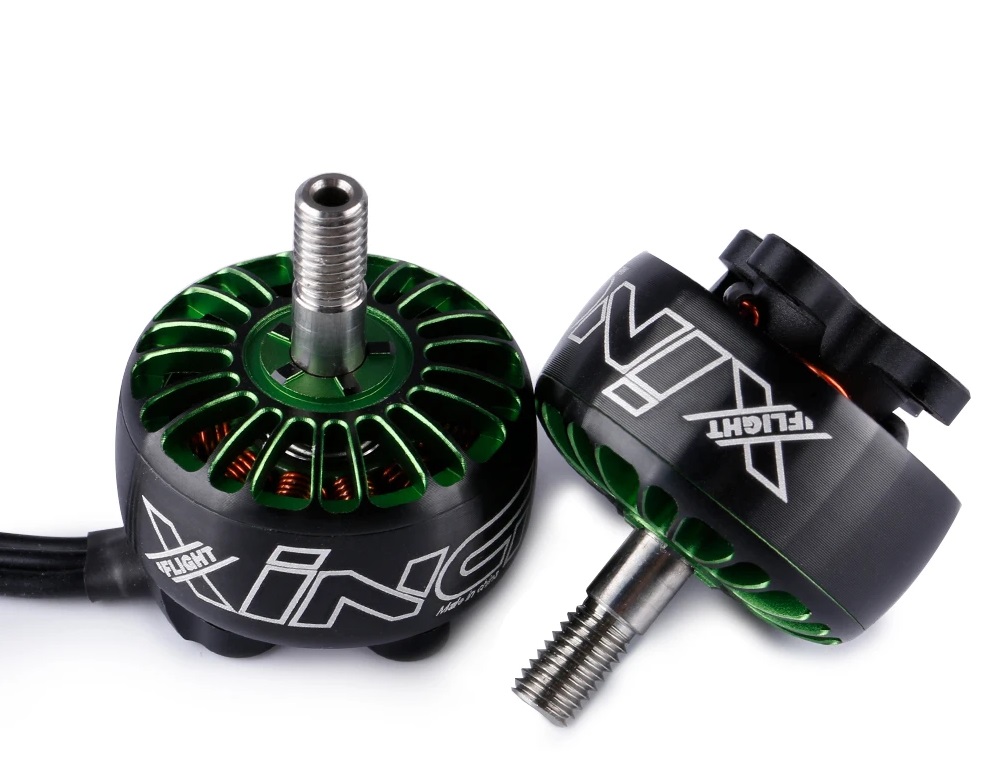

Моторы
| Бренд: | iFlight |
| Имя продукта: | XING X2208 Brushless Motor |
| KV (6S версия/4S версия): | 1800KV/2450KV |
| Диаметр статора: | 22 мм |
| Длина статора: | 8 мм |
| Диаметр вала: | 5 мм |
| Поддерживаемое питание (6S версия/4S версия): | 3-6S/3-4S |
| Вес: | 37 гр |
Пропеллеры
| Бренд: | iFlight |
| Имя продукта: | 5140 5 Inch Durable 3-Blades Propeller |
| Модель: | Nazgul 5140 |
| Материал: | Поликарбонат |
| Монтаж: | 5 мм центральное отверстие |
| Вес одного пропа: | 4 гр |
| Количество: | 2 CW и 2 CCW |
Цена
Обе версии iFlight Titan XL5 HD реализуются разработчиком посредством интернет магазина iFlight, а также через торговую площадку Banggood. Цена зависит от выбранного приёмника (без учёта доставки и налогов):
- Titan XL5 HD BNF-DJI — 449.99$
- Titan XL5 HD Frsky R-XSR Receiver — 467.99$
- Titan XL5 HD Frsky XM+ Receiver — 460.99$ (4S версия = 459.99$)
- Titan XL5 HD TBS Crossfire Nano RX — 478.99$
Видео
Обзор 4S квада iFlight Titan XL5 HD.
Тестовый 2 км GPS полёт iFlight Titan XL5 HD от разработчика.
