MJX Bugs 16 Pro: доступное 4K решение для первого ознакомления с хобби

MJX Bugs 16 Pro: доступное 4K решение для первого ознакомления с хобби


О продукте

MJX Bugs 16 Pro — топовое, качественно исполненное бюджетное решение от одного из лучших разработчиков игрушек на радиоуправлении Meijiaxin Toys – MJX R/C Technic, с приходом которого в нише недорогих GPS дронов появился достойный конкурент позволяющий новичкам без труда освоить первичные навыки владения дроном перед переходом к более дорогим и технологичным моделям. Bugs 16 Pro получил все необходимые для начинающей аудитории функции, в числе которых GPS позиционирование, автоудержание позиции посредство сенсоров, автовозврат к месту взлёта, а также такие автоматические режимы полёта и съёмки как: Orbit Flight, Follow-Me и Waypoint Flight. В роли визитной карточки дрона выступают 4K камера установленная в 3-осевой механический подвес, обеспечивающие вкупе показательное качество изображения в занимаемой нише БЛА. По традиции начнём с ключевых особенностей квадрокоптера.

Особенности

Ключевые особенности дрона заявленные разработчиком:

  • Полётный вес: 612 г
  • Складная портативная конструкция
  • Позиционирование: GNSS + нижний оптический сенсор работающий вкупе со сверхъяркой LED подсветкой
  • Раб. диапазон частот 2.4ГГц/5ГГц (Управление/FPV)
  • Бесколлекторные моторы 2204 1000KV
  • 12Мп 4K камера построенная на 1/3-дюймовой CMOS матрице
  • 3-осевой механический подвес работающий в тандеме с электронной стабилизацией изображения (EIS)
  • Макс. разрешение видео: 3840 × 2160 при 30 кадр/с
  • 3 × авторежима полёта и съёмки (Orbit Flight/Follow-Me/Waypoint Flight)
  • Режим Headless
  • 50-кратный цифровой зум
  • Режим возврата в точку взлёта (RTH)
  • Качество FPV: 1280 × 720P при 30 кадр/с
  • Макс. расстояние FPV удаления: 200 м
  • Макс. высота полёта: 120 м
  • Макс. время полёта: 28 мин
  • Моб. приложение X-DRONE

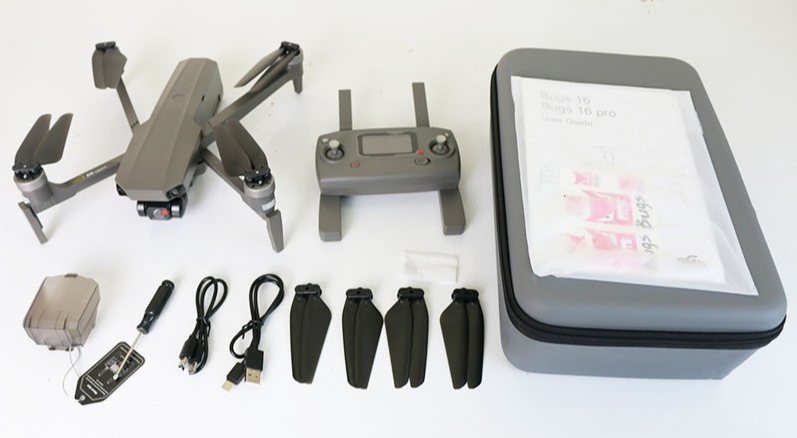

Комплектация

Разработчик предлагает дрон в единственной комплектации, однако сторонние продавцы могут предлагать дрон в комплектации с двумя или с тремя аккумуляторными батареями. В стандартный комплект входят:

  1. Дрон
  2. Аккумуляторная батарея
  3. Пульт управления (питание от элементов типа AA; в комплект не входят)
  4. 4 × запасных пропеллера (2CW/2CCW)
  5. Зарядный кабель USB ⟷ USB-C
  6. Зарядный PD кабель
  7. Запасной крепёж лопастей
  8. Отвёртка
  9. Руководство пользователя
  10. Краткое руководство по началу работы
  11. Транспортировочный кейс

Спецификация

Дрон

Бренд:
MJX

Модель:
Bugs 16 Pro

Вес:
612 г

Размеры:
В разложенном состоянии:
395 × 395 × 87 мм

В сложенном состоянии:
295 × 80 × 87 мм


Позиционирование:
GPS GLONASS + оптический сенсор

Моторы:
2204 1000KV

Макс. высота полёта:
120 м

Макс. скорость взлёта:
10.8 км/ч

Макс. скорость снижения:
7.2 км/ч

Макс. полётный угол:
35°

Макс. угловая скорость вращения:
45°/с

Макс. скорость горизонтального полёта:
40 км/ч

Макс. время полёта:
28 мин

Диапазон точности зависания:
В помещении: ±0.3 м (по вертикали)
±0.3 м (по горизонтали)

На открытом воздухе: ±0.5 м по вертикали ±1.5 м по горизонтали


Раб. диапазон частот:
2.4ГГц/5ГГц (управление/FPV)

Мощность 2.4G передатчика (EIRP):
100 мВт

Раб. диапазон температур:
от 0° до 40°C

Камера

Модель:
4K EIS 5G Wi-Fi Camera

Матрица:
1/3 inch CMOS

Объектив:
Угол обзора: около 120°
Диафрагма: f/2.0
Фокусное расстояние: 2.96 мм

Диапазон ISO:
Фото: 100-3200 (Авто)

Видео: 100–3200 (авто)


Скорость эл. затвора:
1/30с – 1/10000 с

Макс. размер фото:
3840 × 2160

Формат изображения:
JPEG

Режим фото:
Покадровый

Макс. разрешение видео:
3840 × 2160

Формат видео:
MP4; H.264

Цветовой режим:
RGB

Макс. битрейт:
Видео: 50 Мбит/с

Видеопоток: 2 Мбит/с


Поддерживаемая файловая система:
FAT32

Частота кадров локального видео:
4K: 3840 × 2160 при 30 кадр/с
FHD: 1920 × 1080 при 60 кадр/с

Максимальная частота кадров видеолинка:
720P при 30 кадр/с

SD-карты:
Micro SD; Макс. объём: 120Гб; Класс 10 и выше

Раб. диапазон температур:
от 0° до 40°C

Подвес

Тип:
3-осевой механический

Диапазон регулировки подвеса:
от 0°C до -90°C (ручная регулировка с пульта)

Пульт управления

Раб. диапазон частот:
2.4ГГц

Мощность передатчика (EIRP):
100 мВт

Макс. расстояние передачи сигнала:
>600 м

Питание:
2 × AA

Рабочий ток/напряжение:
200 мА при 3В

Раб. диапазон температур:
от 0° до 40°C

APP

Моб. приложение:
M RC PRO

Система передачи:
5ГГц Wi-Fi (802.11.ac)

Качество видеопотока:
720P при 30 кадр/с

Время задержки:
200-300 мс

Поддерживаемые ОС:
iOS 9.0 или выше
Android 4.4 или выше

АКБ

Ёмкость:
3200 мАч

Напряжение:
11.4В

Тип:
LiPo

Мощность:
36.48 Втч

Вес:
около 208 г

Зарядный диапазон температур:
5°C – 40°C

Вход ЗУ:
5В/2-2.1А 15В 3А (PD)

Макс. мощность ЗУ:
45 Вт

Время зарядки:
330 мин (от USB адаптера 5В 2А)
70 мин (от адаптера 45 Вт PD)

Зарядный кабель:
USB ⟷ USB-C
PD кабель (Power Delivery; сокр. PD)

Далее вы сможете ознакомиться с ключевой информацией MJX Bugs 16 Pro, которая позволит более подробно узнать о бюджетной модели дрона с хорошей камерой, чтобы в конечном итоге сделать свой лучший выбор.

Транспортировочный кейс

До потребителя комплект доходит в транспортировочном кейсе, в котором удобно не только переносить квадрокоптер, но и хранить всё в одном компактном месте.

Складная и портативная конструкция

Bugs 16 Pro получил качественно исполненную складную конструкцию рамы и портативный дизайн. Принцип складывания лучей разработчик унаследовал от легендарного Parrot Anafi, что сделало его отличным от других моделей в занимаемой нише.

Спутниковое позиционирование

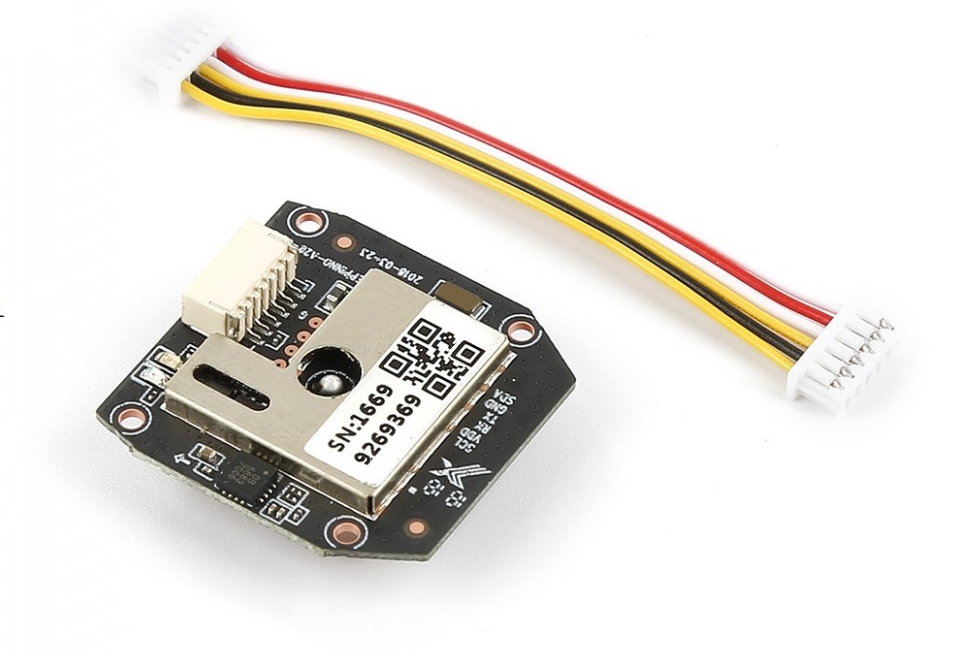

За позиционирование отвечает встроенный в дрон GPS модуль, работающий в тандеме с оптическим сенсором, расположенным в нижней части коптера (включается в работу в диапазоне высот от 0.5 до 3 метров, а также, когда GPS позиционирование недоступно).

Встроенный GPS модуль предопределил появление в арсенале Bugs 16 Pro таких автоматических функций полёта и съёмки как: Orbit Flight, Follow-Me, Waypoint Flight, RTH mode (возврат к месту взлёта) и точную посадку, о которых вы сможете более подробно узнать в разделе «Автоматические режимы полёта и съёмки».

Моторы

Квадрокоптер MJX Bugs 16 Pro оснащается без преувеличения мощными бесколлекторными моторами 2204 1000KV, работающими в тандеме со складными пропеллерами. Для понимания того, насколько избыточна мощность, отметим, что согласно спецификации разработчика максимальная скорость горизонтального полёта составляет 40 км/ч (11.1 м/с), однако на практике модель показала просто невероятные для бюджетных БЛА 70 км/ч (19.5 м/с), что также предопределяет хорошую ветроустойчивость дрона.

Установка пропеллеров

При установке/замене пропеллеров необходимо обратить внимание на напечатанные на каждом пропеллере буквенные обозначения «A» или «B», которые в свою очередь должны совпасть с теми же буквенными обозначениями на моторах. Для монтажа пропеллеров используйте идущий в комплекте инструмент. Для наглядности прилагаем изображение где «Рис. 1 и 2» демонстрирует монтаж пропеллеров, «Рис. 3 и 4» демонтаж:

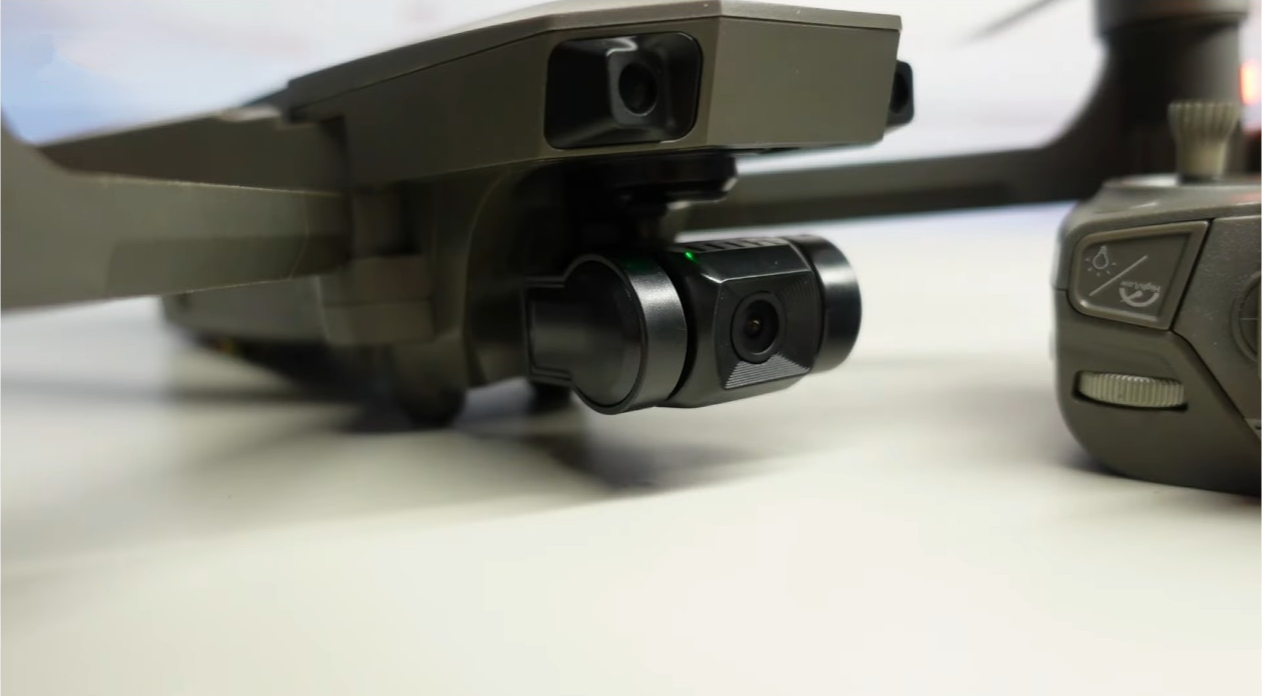

Камера и подвес

Согласно спецификации на борту Bugs 16 Pro установлена 12Мп 4K камера построенная на 1/3-дюймовой CMOS матрице (Угол обзора: около 120°; Диафрагма: f/2.0; Фокусное расстояние: 2.96 мм). За стабилизацию изображения отвечает 3-осевой механический подвес, работающий в тандеме с электронной стабилизацией изображения. Обеспечивает съёмку фото в макс. размере: 3840 × 2160. Видеосъёмка может осуществляться в двух режимах: 4K: 3840 × 2160 при 30 кадр/с и FHD: 1920 × 1080 при 60 кадр/с.

На практике видеосистема дрона показала хорошее качество съёмки как по качеству изображения, так и по качеству стабилизации, однако нельзя не отметить, тот факт, что до заявленного 4K режима всё же не дотягивает, максимум FHD, что в целом для продукта из бюджетной ниши вполне показательный результат.

Качество съёмки

Качество съёмки бортовой 4K камеры без постобработки:

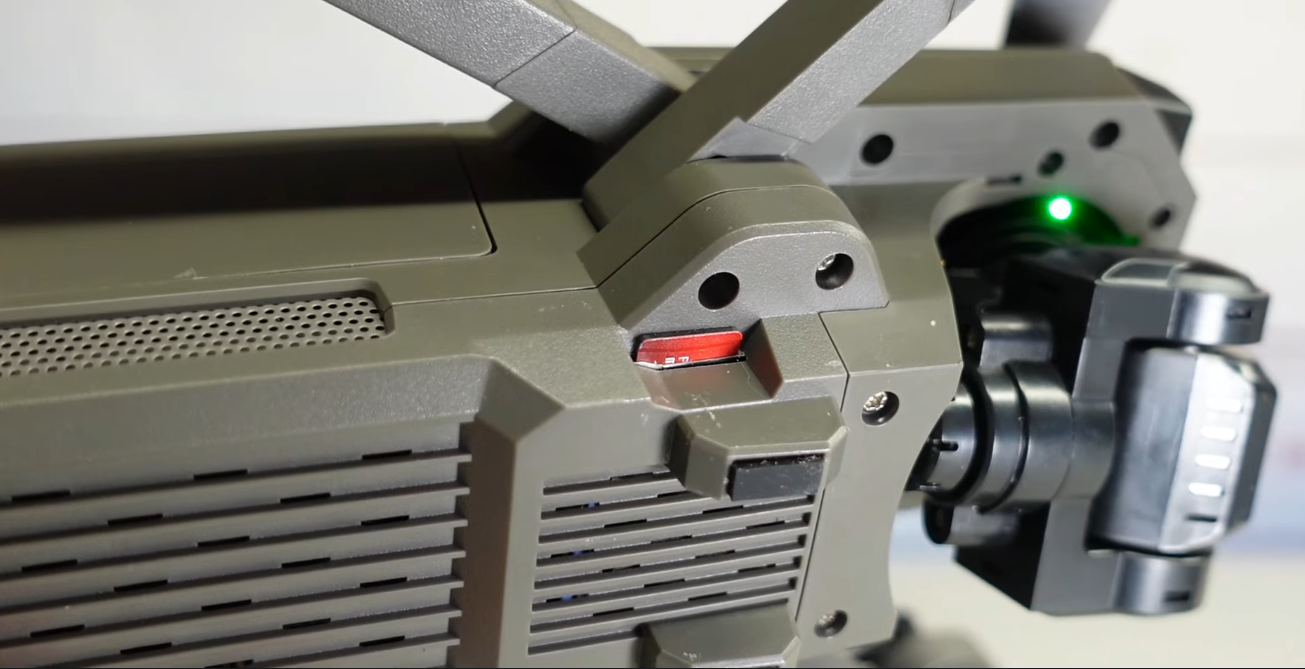

Память

Исходные изображения и видео сохраняются на докупаемой отдельно MicroSD карте (Class10/U1 или выше; Макс. объём: 128 Гб). Устанавливается в SD-порт расположенный под правым передним лучом дрона. Отснятое фото/видео можно также просмотреть в моб. приложении в разделе «Gallery/Галерея», однако в таком случае их качество будет уменьшено до 720P.

К сведению! Система крайне требовательна к производительности SD-карт, поэтому настоятельно рекомендуется использовать оригинальные карты не ниже рекомендуемого класса, а лучше выше. Также разработчик уведомляет пользователя, что, если используемая SD-карта не исправна, то фото/видеосъёмка будет невозможна. Соответственно, если ваш дрон без причины отказывается осуществлять съёмку, то первое на что вы должны обратить своё внимание это SD-карта.

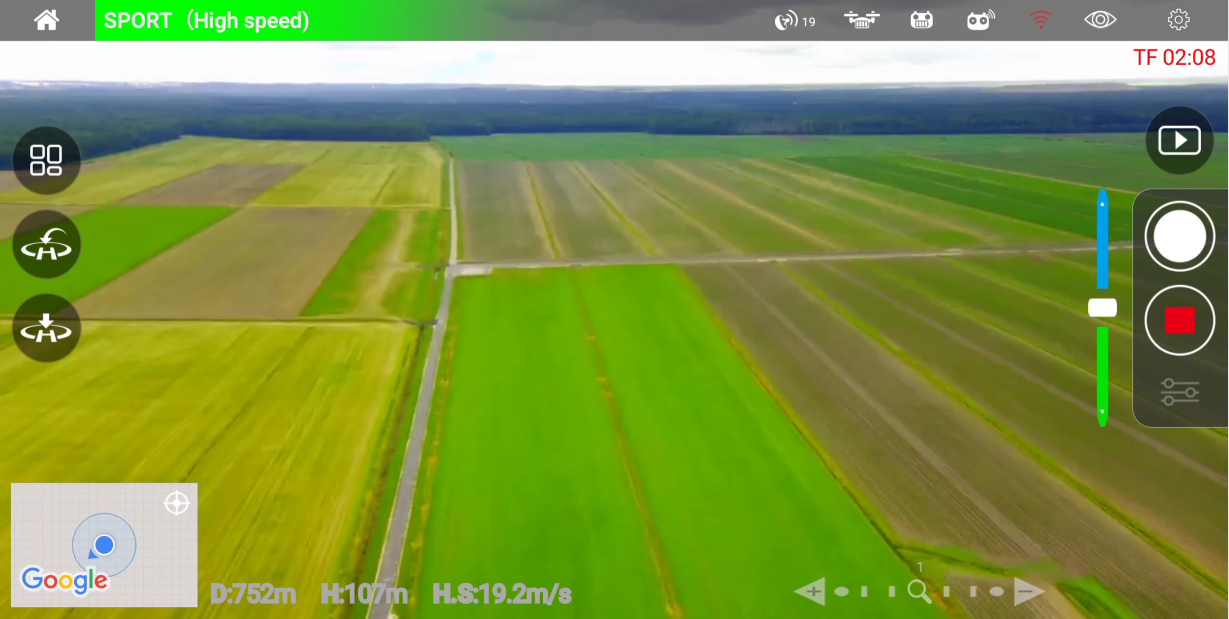

FPV

Передача видеопотока реализована посредством Wi-Fi в диапазоне частот 5ГГц. Из чего следует, что подключиться к Wi-Fi точке дрона смогут смартфоны, Wi-Fi модули которых поддерживают работу в диапазоне 5ГГц. Качество видеопотока: 1280 × 720 при 30 кадр/с. Согласно спецификации разработчика, макс. расстояние FPV удаления составляет 200 метров.

Однако на практике выяснилось, что данная характеристика для этой модели существенно занижена. Так, в условиях города, дрон в среднем смог удаляться на расстояние около 300 метров, а за чертой города (в зонах с наименьшими помехами) этот диапазон в среднем составил 500-650 метров. Данный факт свойственен для всех бюджетных моделей, Wi-Fi модуль которых работает в диапазоне частот 5ГГц, который в свою очередь зачастую крайне требователен к технологичности сопряжённого смартфона, что также подтверждает и спецификация разработчика. Стоит это учитывать при выборе B16 Pro!

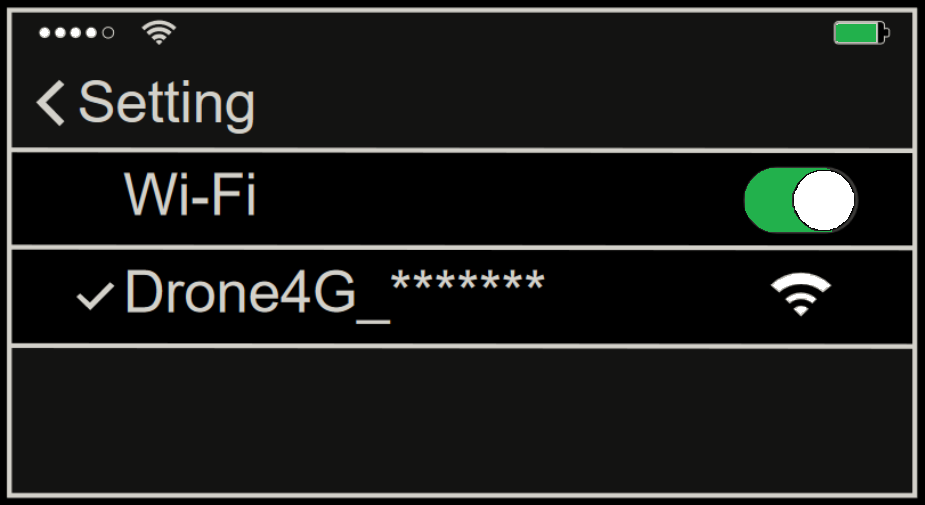

Подключение

Процедура подключения смартфона к Wi-Fi точке дрона аналогична подключению к обычному Wi-Fi роутеру/модему. Для этого в настройках Wi-Fi мобильного устройства выберите из списка найденных сетевых подключений и подключитесь к сети «Drone4G — XXXXXXX» (где X – случайный набор цифр для каждого подключения). Теперь запустите мобильное приложение «M RC PRO» и тапните по иконке «START», затем «NEXT», и «CLICK». Если вы его ещё не скачали, используйте для скачивания QR-код напечатанный в руководстве пользователя. На успешное подключение к Wi-Fi точке дрона укажет транслируемое в режиме реального времени видео с камеры на дисплее сопряжённого смартфона.

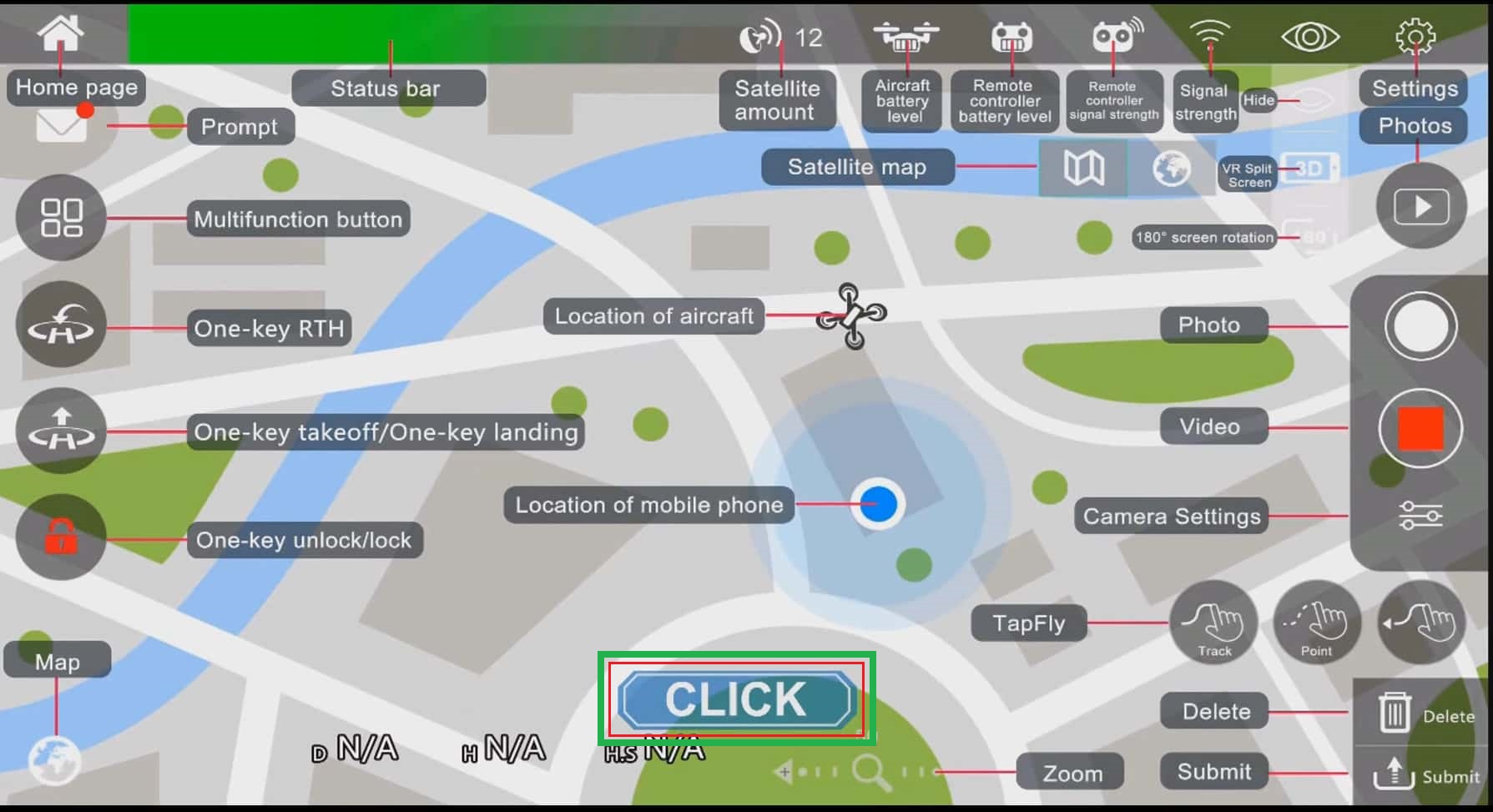

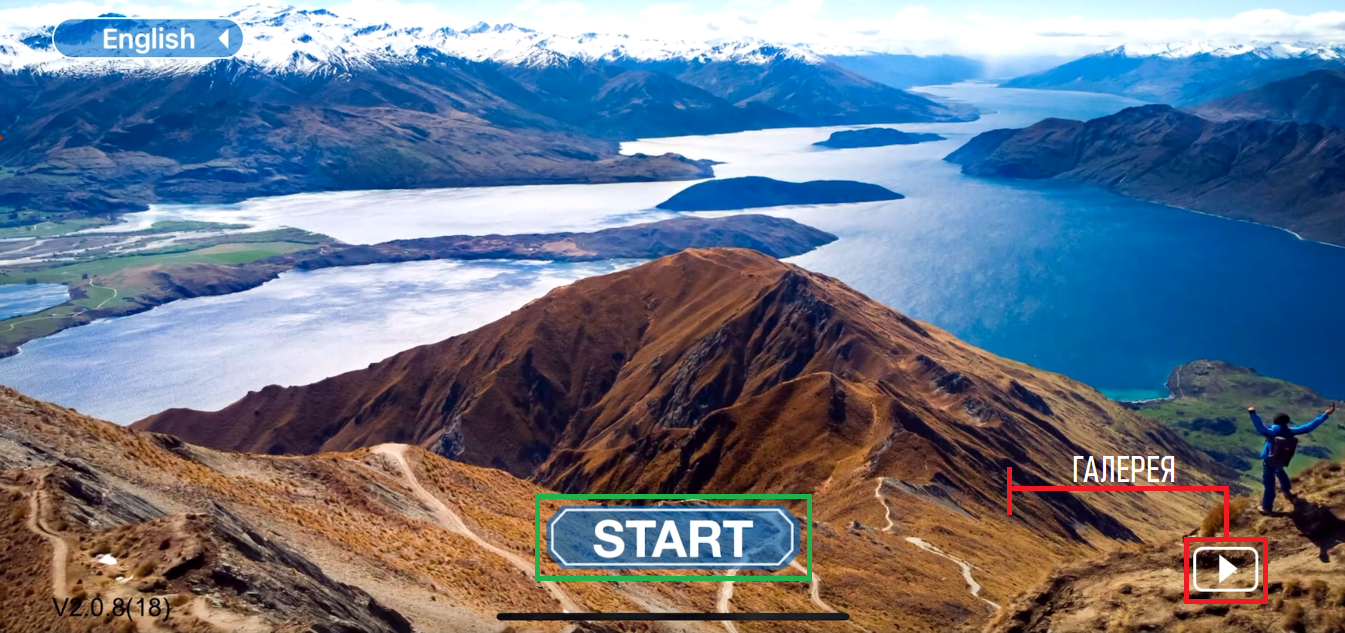

Интерфейс моб. приложения

Для полноценного взаимодействия с дроном, а также для расширения его функциональности, квадрокоптер и пульт работают в тандеме с мобильным приложением M RC PRO (для iOS/Android). После процедуры подключения мобильного устройства к дрону и запуска мобильного приложения, в распоряжении пилота будет следующее виртуальное полётное меню:

Меню расширенных функций

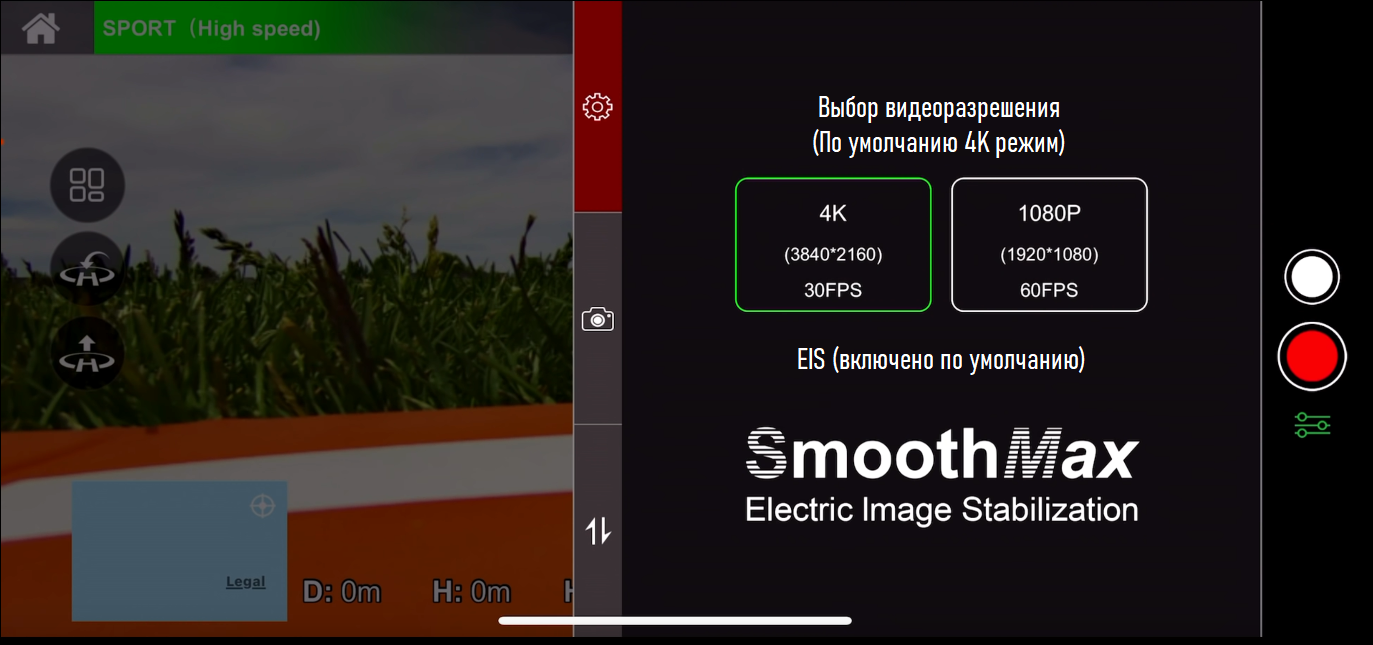

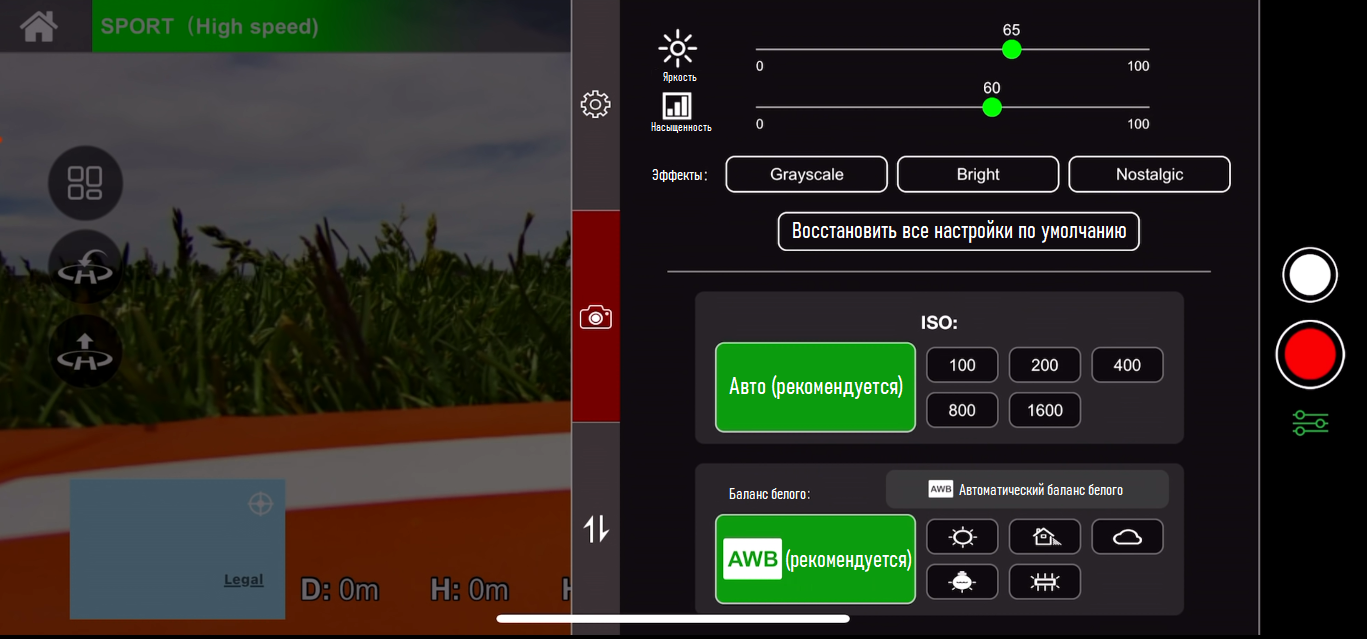

Настройки камеры

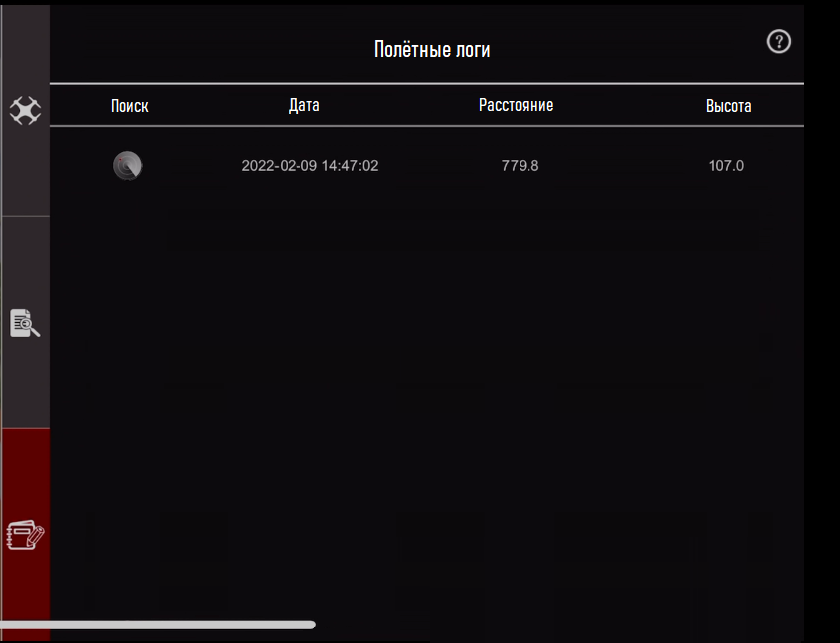

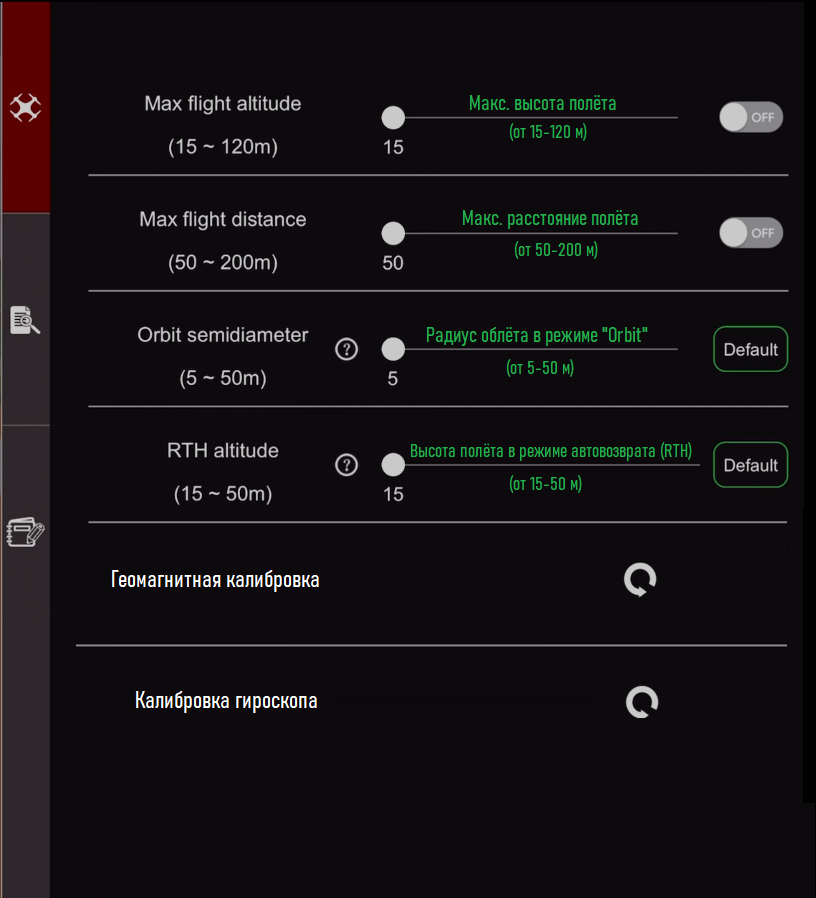

Настройки дрона

Рекомендации

  • Со своей стороны спешим напомнить, что при полёте на дальние дистанции важно обеспечить между дроном и пультом со смартфоном беспрепятственный коридор. Другими словами массив леса или здание за которые залетит дрон будут ухудшать/препятствовать трансляции сигналов, что перманентно скажется на качестве пилотирования.
  • При потере FPV связи лучше сразу воспользоваться режимом возврата домой (RTH mode; доступен при соединении дрона с семью и более спутниками).
  • Так как функция распознавания и облёта препятствий отсутствует, перед полётом не забудьте прочекать высоту потенциальных объектов (деревья, столбы и т.д.) и скорректировать этот параметр в настройках дрона для режима автовозврата (RTH altitude: изменяемый диапазон от 15-50 м). По умолчанию этот параметр установлен на величину 15 метров (для наглядности см. раздел выше «Интерфейс моб. приложения»).

Режимы скорости

Доступно два режима определяющие мощностной потенциал дрона. Смена режимов осуществляется нажатием кнопки на пульте управления (см. раздел «Назначение органов управления»):

  1. Tripod mode (Low speed/Медленная скорость) — в этом режиме отклик дрона на перемещение стиков будет максимально плавным, скорость полёта минимальной. Идеально подходит для аэросъёмки.
  2. Sport mode (High speed/Быстрая/Максимальная скорость) — в этом режиме полётные углы достигают максимальных значений, дрон развивает 100% от заложенной мощности силовой установки.

Режим Headless

В арсенал Bugs 16 Pro стандартно для занимаемой ниши БЛА зашёл Headless mode/Безголовый режим. Включение режима позволяет отключать акцент системы на то, где у дрона перед/носовая часть, что по сути призвано облегчить новичкам процесс адаптации к управлению коптером. Считается бесполезным режимом, так как в дальнейшем при переходе на более продвинутые решения, вы его не встретите. Включается Headless mode через приложение «M RC PRO» в разделе главного полётного экрана «Multifunction» (иконка в левой части экрана).

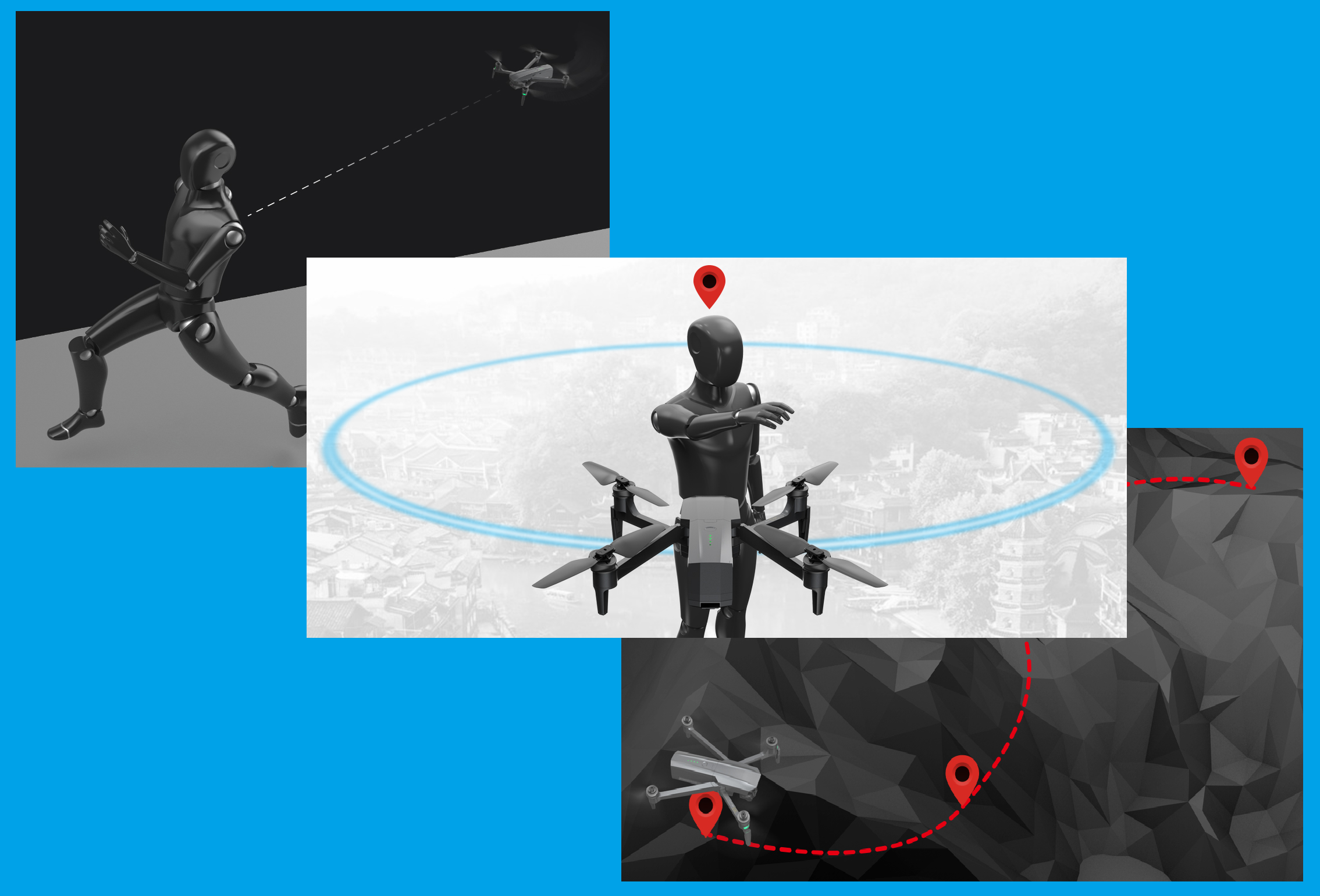

Автоматические режимы полёта и съёмки

Follow-Me

В распоряжении пилота доступен режима полёта и съёмки позволяющий дрону следовать за объектом. Данный режим реализованный на основе простейших технологий, а если быть точными, то на технологии GPS маяка. Другими словами при активации режима дрон будет отслеживать не конкретный объект, а сопряжённое мобильное устройство, в которое как известно встроен свой GPS модуль.

На практике данный режим в целом работает безотказно, что несомненно порадует начинающего пользователя. Однако стоит понимать, что ввиду применения в Bugs 16 Pro простых технологий, данный режим предназначен исключительно для ознакомления и соответственно на более дорогих и технологичных моделях он будет иметь широкий спектр настроек и работать идеально. Активируется режим через приложение «M RC PRO» в разделе главного полётного экрана «Multifunction» (иконка в левой части экрана).

Orbit Flight

Режим «Orbite Flight» обеспечивает полёт дрона по кругу в автоматическом режиме. Радиус облёта устанавливается в настройках дрона, в разделе: «Orbite Semidiameter».

На практике показал неудовлетворительную работу, что в целом нормально для занимаемой ниши БЛА. По сути он должен по кругу совершать облёт сопряжённого с дроном мобильного устройства, на деле же он просто летает по кругу минуя позицию смартфона. Также отметим, что в более дорогих и технологичных моделях данная функция реализована посредством технологии распознавания объектов и работает чётко, что позволяет пользователю получать эффектные кадры с любым выбранным объектом для съёмки. Активируется режим «Orbite Flight» через приложение «M RC PRO» в разделе главного полётного экрана «Multifunction» (иконка в левой части экрана).

TapFly

TapFly включает в себя два подрежима «Track» и «Point»:

Track — предлагает пользователю автоматический полёт дрона по нарисованной кривой. Иначе говоря после выбора режима, система дрона предложит пользователю в открывшемся поле карты нарисовать любую кривую, после чего коптер послушно пролетит в рамках этой кривой.

Point — предлагает пользователю автоматический полёт дрона по точкам. Иначе говоря система дрона предложит пользователю в открывшемся поле карты отметить точки, по которым в последствии будет осуществлён автоматический полёт.

На практике функция TapFly работает относительно исправно, однако опять же из-за применения простых технологий её работа далека от того уровня, что предлагают более дорогие и технологичные модели. Активируется через иконку в правом нижнем углу, которая появляется при переходе из FPV режима в режим отображения карты.

RTH mode

Благодаря встроенному GPS модулю, по мимо всего прочего, дрон получил режим автоматического возврата в точку взлёта (RTH mode или Return to Home). Соответственно функция доступна только при оптимальном количестве пойманных спутников (7 и более). Существует три сценария, при которых дрон осуществляет возврат в точку взлёта:

  1. Smart RTH (принудительно пилотом коротким нажатием кнопки на пульте или тапом по иконке «RTH mode» в моб. приложении)
  2. Low-battery RTH (автоматически при низком уровне заряда АКБ)
  3. Fail connection RTH (автоматически при потере связи между пультом и дроном)

Рекомендации

  • Во всех случаях после активации режима, пульт начнёт издавать повторяющийся звуковой сигнал. Для отмены режима автовозврата достаточно ещё раз нажать/тапнуть соответствующую кнопку/иконку, либо осуществить короткое движение обоих стиков, чтобы в последствии, например, вручную скорректировать процесс посадки.
  • Перед тем как исполнить автовозврат, дрон поднимается на заданную высоту. Значение этого параметра по умолчанию 15 метров. Устанавливается в настройках дрона через моб. приложение (см. раздел «Интерфейс моб. приложения»).
  • Не забывайте перед взлётом учитывать высоту потенциальных препятствий и корректировать её в настройках дрона через моб. приложение.
  • При исполнении автовозврата по причине потери связи, по мере сближения с пультом, дрон может автоматически восстанавливать связь, что позволяет пилоту отменить автовозврат и продолжить полёт снова.

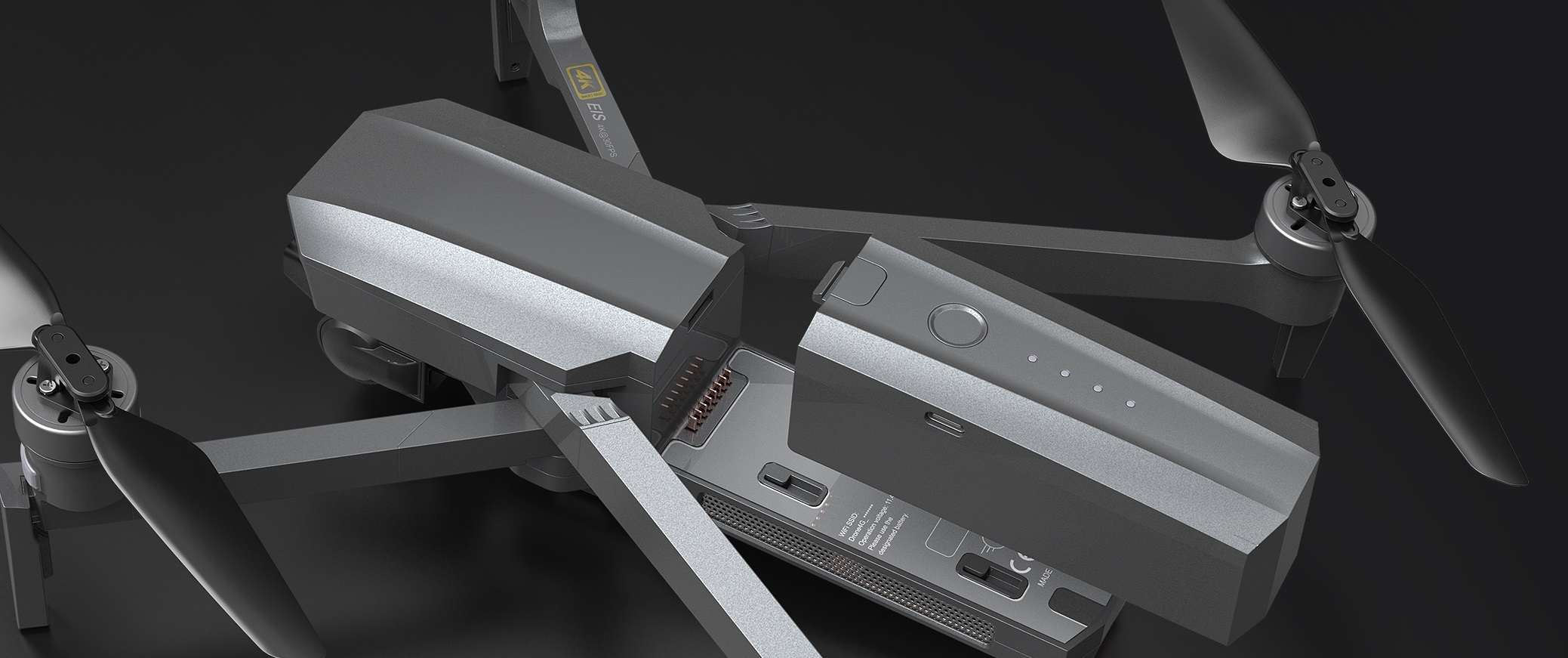

АКБ

Питание дрона реализовано от 3-баночной (3S/11.4В) литий-полимерной аккумуляторной батареи ёмкостью 3200 мАч, 36.48 Втч. Согласно спецификации обеспечивает максимальное время полёта на одном заряде — 28 минут. На практике это время при смешанном стиле пилотирования составит около 24-26 минут. Включение питания дрона осуществляется длинным нажатием на кнопку аккумуляторной батареи (≈ 3 секунды), после чего дрон издаст предстартовую мелодию. Процесс выключения дрона аналогичен включению.

Зарядка

Заряжается от любого стандартного ЗУ (мощностью до 45 Вт), которым обычно заряжают смартфон, либо просто от USB порта любого устройства (ПК, Ноутбук, Power Bank; Рекомендуемое напряжение: 5В/2А-2.1А). Для зарядки аккумуляторной батареи дрона в комплекте идут два кабеля обеспечивающие различную по скорости зарядку:

USB ⟷ USB-C кабель: с таким кабелем время зарядки батареи до 100% займёт около 5.5 часов. На процесс зарядки укажет мигающий светодиод. Аккумулятор заряжен, когда светодиод осуществляет стабильное свечение.

PD кабель (Power Delivery; сокр. PD): данный кабель разработчик рекомендует использовать в тандеме с зарядным блоком питания (PD-адаптером; в комплект не входит) мощностью до 45 Вт. В таком случае время зарядки батареи до 100% сократится до 70 минут. На процесс зарядки укажет мигающий светодиод. Аккумулятор заряжен, когда светодиод осуществляет стабильное свечение.

К сведению! Зарядный PD кабель (Power Delivery; сокр. PD) — предназначен для работы с более высокой мощностью. Поддерживает подачу питания до 100 Вт).

Управление

В комплекте с дроном идёт портативная аппаратура управления. Согласно заявленной спецификации работает в диапазоне частот 2.4ГГц. Обеспечивает передачу сигнала на расстояние до 600 метров. Питание пульта реализовано от батареек/аккумуляторов типа «AA». В центре пульта располагается дисплей, который реализован посредством светодиодной индикации отражающей текущее состояние ряда систем/функций дрона.

Назначение органов управления

Назначение органов управления и индикации встроенного экрана.

Режимы работы стиков

Пульт управления может работать в режиме Mode 1 или Mode 2 (установлен по умолчанию; левый стик отвечает за взлёт/снижение/вращение дрона вокруг своей оси влево и вправо, правый за полёт вперёд/назад/влево/вправо). Данная опция стандартна для всех беспилотников и подразумевает смену стиков местами. Это сделано специально для правшей и левшей.

Например, при переключении пульта в режим работы стиков Mode 1, стик отвечающий за взлёт и снижение будет справа, а стик отвечающий за полёт вперёд/назад/влево/вправо — слева. Если пользователь правша, то менять ничего не надо, так как Mode 2 установлен по умолчанию, если левша, то необходимо проделать следующие действия. Для наглядности прилагаем изображения ниже.

Процесс смены режимов Mode 2/Mode 1

  1. Перед включением пульта нажмите кнопку аварийного отключения моторов, и не отпуская её, включите пульт. Такое включение переведёт пульт в режим сопряжения (см. изображение ниже).
  2. Затем нажмите и удерживайте кнопку «Активации RTH режима» в течение 3 секунд, после чего пульт сменит текущий режим на следующий. Режим будет переключаться после каждого длительного нажатия. Текущий режим будет отображаться на дисплее пульта (см. изображение ниже).

Первый полёт

Согласно инструкции пользователя, после зарядки АКБ дрона, смартфона и установки 100% заряженных элементов питания в пульт, проделайте следующие действия:

Шаг 1

Поместите дрон на ровную и открытую поверхность задней частью к пульту управления.

Шаг 2

Включите пульт, а затем дрон. На успешное сопряжение устройств укажет индикация текущего уровня заряда АКБ дрона (на встроенном в пульт дисплее) и стабильное свечение LED подсветки на лучах дрона (передние лучи — красная; задние лучи — зелёная). Если этого не произошло, что редко, но бывает, то необходимо будет провести принудительное сопряжение пульта и дрона. Для этого нужно выключить дрон и пульт.

Затем возьмите в руки пульт, сначала нажмите кнопку аварийного отключения моторов, и не отпуская её, нажмите на кнопку включения питания пульта. На включение пульта в режиме сопряжения укажут перемещающиеся вверх/вниз уровни сигнала на встроенном в пульт экране состояния. Затем включите дрон. На успешное сопряжение укажет стабильное свечение LED подсветки на лучах дрона (передние лучи — красная; задние лучи — зелёная), а также на встроенном дисплее пульта появится текущий уровень заряда АКБ дрона.

Шаг 3

После каждого включения дрона, необходимо проводить геомагнитную калибровку, которая состоит из двух этапов: горизонтальная и вертикальная. Подробнее о процессе вы можете прочитать в разделе ниже «Калибровка сенсорных систем». Процесс простой и занимает не более минуты времени.

Шаг 4

Теперь проведите стандартную процедуру подключения смартфона к Wi-Fi точке дрона (процесс аналогичен подключению гаджета к Wi-Fi роутеру/модему). Для этого в настройках Wi-Fi мобильного устройства выберите из списка найденных сетевых подключений и подключитесь к сети «Drone4G — XXXXXXX» (где X – случайный набор цифр для каждого подключения).

Шаг 5

Запустите на смартфоне моб. приложение «SJ F PRO ». Если вы его ещё не скачали, используйте для скачивания QR-код в руководстве пользователя. На корректное подключение к Wi-Fi точке укажет транслируемое в режиме реального времени видео с камеры дрона на дисплее сопряжённого смартфона.

Шаг 6

Поиск спутников. Осуществляется системой дрона автоматически, вне помещений, на открытой, свободной от помех и железных конструкций площадке. Процесс может занять несколько минут. Для нормальной работы GPS системы требуется не менее 7 спутников (наглядно в верхней части приложении). В приложении (в верхнем левом углу) отразится статус дрона «Waiting for GPS signal». Процесс поиска спутников окончен, когда в приложении на главном полётном экране строка состояния сменит цвет на зелёный (в верхнем левом углу) и в ней отразится текущий режим полёта «Tripod mode/Sport mode».

Примечание: открытые площадки с большим количеством металлических конструкций могут повлиять на точность работы бортового компаса и GPS системы. В связи с чем рекомендуется осуществлять поиск спутников в дали от них. Если во время полёта светодиодная индикация на передних лучах горит красным, а на задних жёлтым — сигнал GPS слабый/отсутствует. К сведению! При необходимости режим спутникового позиционирования можно отключить посредством переключателя на пульте управления. В данном случае GPS позиционирование будет отключено (автоудержание позиции невозможно, GPS функции не доступны, Автовозврат невозможен), пилоту следует проявлять максимальную осторожность при пилотировании!

Шаг 7

Светодиоды на задних лучах дрона стабильно светят зелёным цветом, на передних — красным. В приложении строка состояния имеет зелёный цвет и отображается текущий режим скорости «TRIPOD (Low speed)/SPORT (High speed)». Разблокируйте моторы нажав на кнопку аварийной блокировки моторов. Моторы запустятся в режиме холостого хода. Нажмите на кнопку пульта «Автовзлёт/посадка» — дрон взлетит и зафиксирует позицию на высоте около 1.5 метров. Теперь снова нажмите на кнопку «Автовзлёт и посадка» — дрон осуществит автопосадку, но моторы продолжат работать в режиме холостого хода.

Для остановки моторов переведите стик газа (по умолчанию левый) в крайнее нижнее положение и задержите его там на 3 секунды. После остановки моторов по очереди выключите дрон и пуль управления. К сведению! Если во время автопосадки тронуть стики управления — процесс прекратится. Также, если в режиме холостого хода моторов с аппаратуры управления/мобильного приложения не будут приходить команды в течении 15 секунд, то система дрона автоматически их остановит.

Аварийная остановка моторов

В целях обеспечения максимальной безопасности при эксплуатации, разработчик заложил в общую функциональность дрона — функцию «Аварийной остановки моторов», которая позволяет пилоту самостоятельно принимать решение об отключении силовой установки в тех случаях, когда это позволяет снизить риск получения повреждений или травм. Функция активна в диапазоне высот до 5 метров. Для активации нажмите и удерживайте кнопку в течении 3 секунд.

Калибровка сенсорных систем

Для обеспечения заявленной работоспособности, разработчик заложил в стандартный перечень обслуживания дрона обязательную калибровку сенсорных систем. Далее подробно:

Калибровка гироскопа

Калибровка гироскопа заблаговременно проведена разработчиком на этапе проверки работоспособности продукта и соответственно не требует дополнительного проведения. Однако, если в процессе эксплуатации пилотирование дроном становится не комфортным, например его постоянно тянет в одну из сторон или наблюдается отсутствие былой стабильности, как правило это случается после краша/аварии/жёсткой посадки, то вполне возможно исправить такое поведение сможет процедура калибровки гироскопа. Для этого проделайте следующие шаги:

  • Включите пульт и дрон.
  • После успешного сопряжения устройств установите дрон на максимально горизонтальную поверхность.
  • Процесс калибровки гироскопа автоматический. Единовременно переведите стики управления на пульте в положение как показано на изображении ниже. LED подсветка дрона ответит на это серией вспышек, указывая тем самым на запуск процесса калибровки. Калибровка завершена, когда подсветка дрона перейдёт в режим стабильного свечения.

Геомагнитная калибровка

Геомагнитная калибровка состоит из двух этапов: горизонтальная и вертикальная. Проводится каждый раз после включения дрона. Процесс взаимосвязанный, соответственно оба этапа проводятся следом друг за другом. Для запуска геомагнитной калибровки, после включения пульта и дрона, а также успешного их сопряжения, единовременным движением переведите стики управления в положение как показано на изображении ниже:

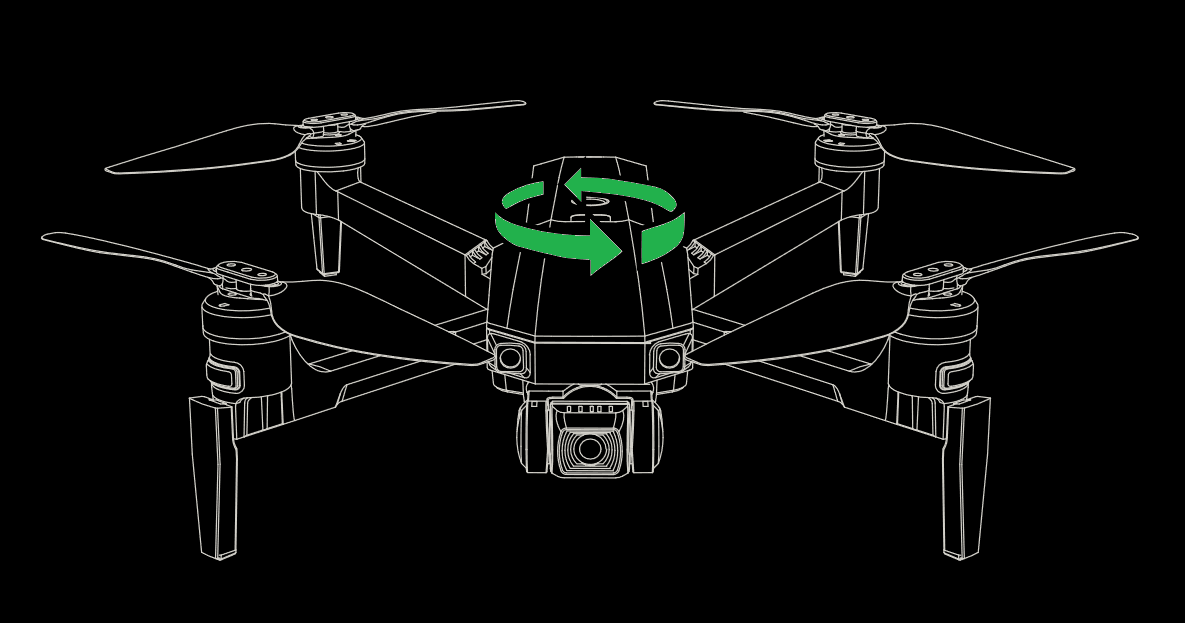

Горизонтальная

LED подсветка на передних и задних лучах попеременно мигает жёлтым цветом, что указывает на вход в режим горизонтальной калибровки. Возьмите дрон в руки и расположите его так, как показано на изображении ниже и начните вращать в горизонтальном положении вокруг своей оси, до тех пор, пока LED подсветка на лучах не начнёт попеременно мигать зелёным цветом (как правило достаточно 3 оборотов). Горизонтальная геомагнитная калибровка завершена.

Вертикальная

Следом после успешной горизонтальной калибровки, расположите дрон так, как показано на изображении ниже и продолжите вращать его вокруг свой оси до тех пор, пока LED подсветка не перейдёт из мигающего режима в режим стабильного свечения (как правило достаточно 3 оборотов). Вертикальная геомагнитная калибровка завершена.

Таблица статусов LED подсветки

Статусы LED подсветки дрона и их значение:

Общие рекомендации по эксплуатации

  • Перед включением устанавливайте дрон на горизонтальную поверхность, а также не забудьте снять транспортировочный фиксатор подвеса. Не трогайте подвес руками, после включения питания, так как сразу после включения, система дрона будет осуществлять ряд автоматических предполётных тестов, в том числе тест подвеса и камеры!
  • Перед взлётом убедитесь в том, что АКБ надёжно зафиксирована. Если батарея установлена не правильно или фиксаторы батареи не полностью зашли в зацепление с фиксаторами на дроне, то в полёте может произойти сбой питания и дрон упадёт.
  • Не летайте в плохую погоду, такую как сильный ветер, снег, дождь, туман и т.д.
  • Для полёта выбирайте открытое место без высоких зданий вокруг. Здания, в которых используется много стальных компонентов, будут влиять на работу компаса и блокировать GPS сигнал, что приведёт к неправильному позиционированию дрона или даже к невозможности определения местоположения.
  • Для обеспечения наилучшей связи, не летайте в непосредственной близости от высоковольтных линий, базовых станций связи или передающих вышек.
  • На протяжении всего полёта не допускайте чтобы между дроном и пультом были такие препятствия как лес, здания, холмы, горы и т.д, обеспечивайте исключительно прямую видимость! В противном случае это приведёт к потере связи и крашу.
  • Полёт в FPV режиме будет доступен только при сопряжении со смартфоном, Wi-Fi модуль которого поддерживает работу в диапазоне частот 5ГГц (802.11.ac).
  • Перед взлётом убедитесь, что общее количество пойманных спутников составляет не менее семи.
  • Если GPS режим не активен, автоматические режимы полёта и съёмки будут не активны, в том числе и режим RTH/Автовозврат домой.
  • Если на момент автовозврата (RTH mode) произойдет потеря спутниковой связи, дрон не сможет автоматически вернуться в точку взлёта. В данном случае после 6 секундной попытки получить связь, дрон начнёт плавно спускаться на землю, а затем осуществит посадку и заблокируется.
  • Так как дрон не может распознавать и облетать препятствия, перед взлётом прочекайте высоту потенциальных объектов, с которыми дрон может столкнуться при исполнении авто режима возврата домой (RTH mode), и если это необходимо скорректируйте её в настройках дрона в разделе «RTH altitude».
  • В GPS режиме дрон достигает максимальной точности при удержании позиции. Активируется GPS режим автоматически при пойманных 7 и более спутников. Если GPS сигнал слабый (менее 7 спутников), дрон автоматически перейдёт в режим «Optical Flow Position mode» или «Режим оптического позиционирования» (реализован посредством оптического сенсора, расположенного в нижней части дрона). Текущий режим отображается на главном полётном экране в строке состояния в крайнем верхнем углу.
  • Обратите внимание, что в режиме «Optical Flow Position/Оптического позиционирования» максимальная точность при удержании позиции обеспечивается в диапазоне высот до 3 метров. При превышении значения максимальной высоты, точность позиционирования будет постепенно ухудшаться.
  • На точность измерения оптическим сенсором ощутимо влияют такие критерии как интенсивность света (освещённость) и текстура поверхности (неоднородная различаемая текстура). Если оптический сенсор не сможет распознать поверхность, то система дрона автоматически перейдёт в режим барометра или «Altitude mode». В этом режиме точность позиционирования низкая, будет иметь место хаотичный дрейф коптера. Данный режим потребует от пилота продвинутых навыков в пилотировании. Будьте предельно осторожны!
  • На отключение оптического позиционирования могут также повлиять следующие условия: Полёт на малой высоте (ниже 0.5 м); Полёт на высоте более 3 м. Монохромная поверхность (например, чистый чёрный, чистый белый, чистый красный, чистый зелёный); сильно отражающая поверхность; Поверхность воды или прозрачная поверхность; Поверхности движущихся объектов (например, плотное скопление людей, качающиеся кусты или трава); Сцены с резкой и быстрой сменой света; Очень тёмная (лк<10) или очень светлая поверхность (лк>10 000); Редко текстурированная поверхность; Поверхности с часто повторяющимися текстурами (например, мелкоячеистый кирпич одного цвета); Поверхности с наклоном более 30 градусов; Слишком быстрая скорость полёта (например, при высоте дрона 1 метр скорость полёта не должна превышать 5 м/с, а при высоте 2 метра скорость полёта не должна превышать 14 м/с); Грязный сенсор. Если освещения не достаточно активируйте нижнюю LED подсветку.
  • При полёте на высоте более 6000 м над уровнем моря из-за факторов окружающей среды производительность системы питания дрона будет снижаться, что в последствии ощутимо повлияет на лётные характеристики.
  • Дрон не может использовать GPS связь для полётов к северному и южному полюсам.
  • Если дрон в GPS режиме не обеспечивает в полёте фиксированную позицию, проведите повторно калибровку геомагнитного поля, а также, если это не поможет, проведите калибровку гироскопа.
  • Не выполняйте калибровку в местах с сильным магнитным полем, таких как парковки, в том числе подземные, а также строительные площадки, места с большим скоплением железных конструкций и т. д.
  • Во время калибровки исключите присутствие в непосредственной близости таких вещей как ключи, телефоны и т. д.
  • Не устанавливайте в пульт пульт управления элементы питания разного типа, например аккумуляторные батареи с обычными не заряжаемыми батареями. А также не смешивайте старые элементы питания с новыми, так ка это может повлиять на продолжительность работы (пульт может внезапно выключиться).
  • Когда заряд АКБ дрона составит 50% (два деления индикатора АКБ дрона), система дрона начнёт оповещать пилота звуковым сигналом, поле строки состояния сменит с зелёного на жёлтый цвет и выведет в нём оповещение «Low Battery/Низкий заряд АКБ», а также выведет сообщение на главном полётном экране об ограничении полётного диапазона по высоте до 30 метров и по дальности до 100 метров.
  • Не позволяйте детям заряжать АКБ в одиночку. Заряжайте аккумулятор под пристальным визуальным контролем. Не заряжайте АКБ в непосредственной близости от легковоспламеняющихся материалов.
  • После полёта, для обеспечения правильной эксплуатации и безопасного хранения, зарядите аккумулятор наполовину. Если АКБ не будет использоваться в течение длительного времени, рекомендуется дозаряжать её один раз в месяц.
  • Если карта памяти не установлена в дрон, то видео и фотографии будут сохранены в альбоме приложения телефона, но уже исключительно в качестве 720P.

Цена

Квадрокоптер MJX Bugs 16 Pro доступен для покупки как через фирменный онлайн магазин, так и через различные торговые площадки интернета по цене от 240-290$ (цена зависит от кол/ва АКБ в комплекте 1/2/3 шт).

Вывод

MJX Bugs 16 Pro от $240
MJX Bugs 16 Pro
7.5
Цена
7/10
    Камера
    8/10
      Функциональность
      8/10
        Время полёта
        7/10
          Лётные качества
          6/10
            Компактность
            7/10
              Комплектация
              7/10
                Надёжность
                9/10
                  Цена/Качество
                  10/10

                    Плюсы

                    • Качество исполнения
                    • Портативная складываемая конструкция
                    • Спутниковое + сенсорное позиционирование
                    • Б/К моторы + складываемые пропы
                    • 4K камера в тандеме с 3-осевым механическим подвесом работающим с электронной стабилизацией изображения (EIS)
                    • Макс. время полёта на практике 26 минут
                    • Работа автоматических функций (за исключением режима Orbit Flight)
                    • Цена

                    Минусы

                    • Камера не дотягивает до 4K (макс. FHD)
                    • Небольшая дальность (макс. 650 м)
                    • Дальность полёта напрямую зависит от технологичности используемого смартфона
                    • Хрупкий подвес камеры

                    Квадрокоптер Bugs 16 Pro зарекомендовал себя в хобби как одно из лучших бюджетных решений начального уровня в занимаемой нише БЛА. Заявленная спецификация по большому счёту подтвердилась и на практике, а в таких параметрах как макс. скорость полёта и дальность полёта вообще оказалась существенно занижена (Заявленная/Фактическая скорость: 40/70 км/ч; Завяленная/Фактическая дальность: 200/650 м).

                    В списке основных минусов модели выступают: Не дотягивающее до 4K качество съёмки бортовой видеосистемы (общее качество съёмки для модели из бюджетной ниши показательно во всех аспектах, однако как ни крути максимум FHD); Хрупкий подвес камеры (зачастую самый расходный компонент этой модели, первым выходит из строя при аварии); Требовательность Wi-Fi FPV системы дрона к технологичности используемого смартфона, от которой прямо-пропорционально зависит максимальная дальность полёта (на практике этот диапазон составил от 200 — 650 метров).

                    В остальном коптер целиком и полностью стоит своих денег, и, если вы находитесь в поиске своего первого тренажёра для ознакомления с хобби, после которого можно будет спокойно перейти к более технологичным и дорогим GPS моделям, то MJX Bugs 16 Pro стоит того, чтобы при выборе обратить на него своё внимание. Основными конкурентами B16 PRO выступают такие модели как: DJI Mini SE; JJRC X12 AURORA; SJRC F11(S) 4K Pro. На этом у нас всё, надеемся, что наш обзор позволил читателю максимально сократить время при поиске нужной информации. Всем добра и летайте безопасно!

                    Видео

                    Лучшие обзоры от пользователей

                    Распаковка и полёт с пояснениями на максимальную дальность за городом.

                    Полётный тест на максимальную дальность в условия города.

                    Полётный тест с пояснениями на максимальное время полёта в режиме удержания высоты.

                    Распаковка и полётный тест.

                    Распаковка и полётный тест.
