Дрон своими руками: Урок 6. Проверка работоспособности.

Дрон своими руками: Урок 6. Проверка работоспособности.

Содержание

Введение

На 5 уроке вы должны были закончить сборку дрона (без установки пропеллеров). Не торопитесь, так как даже небольшие ошибки могут привести к сбою. У вас еще есть несколько шагов до первого полёта, так что наберитесь терпения и следуйте приведённым ниже рекомендациям. Как и в предыдущем уроке, мы продолжим предполагать, что для взаимодействия с БПЛА вы используете радиоаппаратуру управления (как наиболее широко используемый в настоящее время способ управления).

Полётный контроллер

  • Не все контроллеры полёта одинаковы, поэтому процедура настройки действительно зависит от выбранной вами модели. Если вы еще этого не сделали, уделите время подробному прочтению руководства пользователя выбранного контроллера полёта от начала до конца. Пропуск мельчайшей детали может предопределить разницу между первым удачным полётом и полным списанием. Хорошо написанное руководство пользователя должно включать всё, что вы найдёте на этой странице, а также многое другое, поэтому рекомендуется использовать этот урок в качестве контрольного перечня, а не в качестве замены/альтернативы основной инструкции от разработчика.
  • Большинство контроллеров полёта предоставляют пошаговую процедуру выбора настроек для конкретной конфигурации БПЛА, включая полный контроль над значениями PID. Значения для каждого (P, I и D) могут быть скорректированы для вашей конкретной рамы и стиля полёта; от чего-то более стабильного для использования платформы в аэрофотосъёмке, до чего-то более похожего на спортивные полёты (исполнение сальто, дрон-рейсинг и т.д.). Обычно всё начинается со значений по умолчанию для каждого поля, и если вам не хватает опыта чтобы их изменять, рекомендуется оставить всё как есть до первого полёта.
  • В руководстве к контроллеру полёта также должно быть указано, как установить минимальные обороты силовой установки, то есть задать скорость, с которой моторы вращаются, когда они заармлены. Первоначально вы можете выставить это значение относительно низким — достаточным, чтобы видеть, что двигатели вращаются, но при этом не так сильно, чтобы сдвинуть БПЛА под воздействием создаваемой ими тягой. Максимальная тяга, если вы можете установить это значение, должна соответствовать максимальному значению, которое может обеспечить стик газа вашей аппаратуры управления.

  • Одним из аспектов, который может оговариваться в руководстве пользователя контроллера полёта, но при этом не вносить никаких предложений, является режим полёта. Возвращаясь к 4 уроку, «Режим полёта» определяет, какие сенсоры используются для стабилизации дрона, а также его функция/назначение. Наиболее распространенные сенсоры, которые можно обнаружить на контроллере полёта это: гироскоп, акселерометр, барометр, компас и, возможно, GPS.
  • Если это ваш первый дрон, настоятельно рекомендуется максимально стабильный режим полёта, доступный для вашего контроллера полёта, который задействует наибольшее количество сенсоров, доступных для стабилизации дрона. В целом это связано с тем, что настройки ПИД-регулятора могут быть слишком далеки от ваших рамы/настроек, именно поэтому лучше выбирать значения ПИД-регулятора по умолчанию. Если вы летали раньше, ACRO режим (в котором задействуется только гироскоп) может быть лучшим.
  • Большинство контроллеров полёта также позволят вам менять «режим полёта» в полёте посредством резервного канала. Например, если у вашего пульта дистанционного управления есть шесть каналов, вы можете рассмотреть возможность назначения 5 или 6 канала (которые часто связаны с переключателями), чтобы иметь возможность изменять режим полёта в момент пилотирования дроном. Перед тем как летать, убедитесь в том, что знаете, какая позиция переключателя соответствует какому режиму полёта.
  • Настоятельно не рекомендуется использовать полёт по GPS точкам или какие-либо более сложные функции/сенсоры (например, ультразвуковой сенсор расстояния для определения расстояния до земли), до того момента, пока вы не убедитесь, что БПЛА хорошо настроен. Некоторые руководства предлагают использовать только режим ACRO (акробатический), тем не менее, если у вас нет значительного опыта пилотирования, полёт в этом режиме для вас будет физически не возможным, режим является самым сложным для управления, поскольку исключена стабилизация.

Конфигурация аппаратуры управления

  • Некоторые пульты имеют разные режимы работы, такие как Самолёт (Airplane), Вертолёт (Helicopter), Автомобиль (Car) и т.д. На 4 уроке (Раздел: Управление) мы обсуждали четыре основных канала управления: Throttle (Газ), Yaw (Рыскание), Pitch (Тангаж) и Roll (Крен), которые обычно являются значениями, связанными с самолётами или вертолётами. Если в руководстве к контроллеру полёта не указан конкретный режим для трансмиттера, рекомендуется использовать режим «Самолёт» (Airplane).
  • Существует два типа дистанционного управления: Режим 1 (Mode 1) и Режим 2 (Mode 2). Mode 2 (наиболее распространённый) при таком типе управления Throttle (Газ) и Yaw (Рыскание) связаны с левым каналом/стиком/джойстиком, Pitch (Тангаж) и Roll (Крен) с правым. Вы также можете перепроверить их назначение, непосредственно перемещением стиков, чтобы убедиться, что значения не инвертированы.

  • Режимы трансмиттера часто добавляют уровень «смещения» каналов/сигналов, чтобы сделать движение более подходящим для конкретной системы, тем не менее, большинство контроллеров полёта заботится о любом смещении и, как таковые, предпочитают «необработанные» значения. Если ваш трансмиттер не имеет никаких режимов, просто проверьте, какой канал/стик/джойстик за что отвечает.
  • RC-передатчик общего назначения может обеспечивать только ограниченный диапазон сигналов на каждом канале, и поэтому на этом уроке мы советуем вам узнать, какой диапазон значений может предоставить RC-передатчик, и можно ли настроить минимальное и максимальное значения (либо в виде значений, либо в процентах от диапазона по умолчанию). Например, для контроллеров полёта на базе MultiWii необходимы передатчики, которые могут обеспечить полный диапазон импульсов от 500мс до 2500мс, тогда как настройка по умолчанию может составлять только от 1000мс до 2000мс, поскольку это обычная конфигурация для R/C самолёта. Прочтите руководство вашего передатчика, чтобы узнать, как настроить конечные точки/диапазон сигнала (если это возможно).
  • Если у вашего контроллера есть ЖК-дисплей, зачастую вы можете сделать это через интерфейс в разделе «Настройки» («Settings»).
  • «Тест аппаратуры управления на макс. расстояние удаления» легче всего реализовать при помощи друга/помощника, либо подключить к дрону RC зуммер или другую визуальную/звуковую обратную связь. Некоторые модели более высокого класса имеют функцию тестирования радиуса действия. Цель теста — увидеть, насколько далеко передаётся сигнал, прежде чем, приёмник больше не сможет его фиксировать. К тесту на дальность рекомендуется прибегать только после, так называемого «Боевого полёта» (Fight flight — проверяется работоспособность дрона на небольшой дистанции, в пределах прямой видимости пилот-дрон). Порядок действий для тестирования дальности:
  1. Включите аппаратуру управления, затем дрон.
  2. Отойдите на 15 метров и активируйте переключатель, связанный с зуммером; Вы должны услышать его.
  3. Если у вас нет зуммера, включите дрон и убедитесь, что двигатели запущены.
  4. Отключите зуммер/задизармите дрон
  5. Повторяйте эти шаги, отдаляясь все дальше и дальше (по линии обзора), пока дрон не отреагирует на ваш ввод.
  6. Это будет абсолютно максимальное расстояние, на котором вы можете управлять своим дроном.
  7. Вы можете подумать, что не планируете управлять им так далеко, но помните, что дрон движется по трем осям, и что-то может пойти не так.

Калибровка ESC

ESC будут работать из коробки, но сигналы (ШИМ/PWM), связанные с минимальным и максимальным газом, могут не соответствовать тому, что обеспечивает ваш передатчик. Поэтому вам необходимо «обучить» каждый ESC, необходимым значениям. Убедитесь, что пропеллеры не установлены на моторах. Обратитесь к руководству пользователя, вашего контроллера полёта. После перепрограммирования, ESC сохраняет заданную конфигурацию, даже когда на него не подается питание. Поэтому каждый ESC программируется всего один раз, во время первоначального тестирования/настройки.

Обычно в руководстве к контроллеру полёта есть раздел, в котором рассказывается о калибровке ESC и объясняется, как это сделать. Если нет, вы можете попробовать один из методов, предложенных ниже. Еще раз, если ваши пропеллеры еще не сняты, самое время это сделать.

Передатчик

  1. Подключите один ESC к контакту «Throttle» на вашем приёмнике. Если к вашему ESC не подключен BEC, вы можете подключить один ESC с поддержкой BEC к другому контакту на приёмнике (такой как вход батареи) просто для подачи питания на приёмник.
  2. Подключите ESC к соответствующему двигателю (если он еще не подключен).
  3. Установите стик/джойстик, связанный с «Throttle» («Газ»), на максимум (обычно это левый стик/джойстик и полный вперед/вверх), а затем включите передатчик.
  4. Подключите LiPo батарею к плате распределения питания или напрямую к этому ESC (если разъёмы совместимы).
  5. Двигатель должен подать три звуковых сигнала (11.1В LiPo), после чего следует короткая пауза, а затем два коротких звуковых сигнала (что соответствует максимальному сигналу).
  6. Сразу после коротких звуковых сигналов переведите стик/джойстик «Throttle» («Газ») в крайнее нижнее положение (что соответствует минимальному сигналу).
  7. Двигатель должен подать три звуковых сигнала (11.1В LiPo) с последующим длинным звуковым сигналом.
  8. Диапазон газа для этого ESC теперь установлен, переходите к следующему, пока все ESC не будут откалиброваны.

Другие методы

Следуйте инструкциям в руководстве пользователя продукта, чтобы минимальный/максимальный диапазон входного сигнала ESC соответствовал тому, что он получит от передатчика.

  1. USB: Некоторые модели ESC программируются через USB, либо самостоятельно, либо с помощью адаптера.
  2. Плата программирования: Внешняя плата программирования ESC, может использоваться практически с любым ESC и является автономным устройством.
  3. Микроконтроллер: Этот способ широко не используется, но, безусловно, можно перепрограммировать ESC с помощью микроконтроллера, если у вас есть правильный код и вы можете правильно подключиться.
  4. Контроллер полёта: Некоторые контроллеры полёта позволяют вам калибровать или программировать ESC через их программный интерфейс. Прочитайте инструкцию к вашему контроллеру полёта, чтобы узнать, возможно ли это.

Мотор и несущий винт (пропеллер). Направление.

Теперь вы готовы установить пропеллеры. Вернёмся к 3 уроку, в котором обсуждается направление несущего винта, чтобы он создавал тягу. Все пропеллеры имеют верхнюю и нижнюю части, а также направление вращения «CW» (по часовой стрелке) и «CCW» (против часовой стрелки). В верхней части пропа обычно есть текст с указанием его высоты и диаметра. Когда пропеллер установлен на валу двигателя, эта верхняя часть направлена в небо, независимо от того, установлен мотор на верхней части луча беспилотника или в нижней его части.

Предполётный контрольный лист пилота

Несмотря на то, что беспилотник не так сложен или опасен, как настоящий пассажирский самолёт, вы по-прежнему пилот и должны иметь предполётный контрольный лист, позволяющий убедиться в том, что предстоящий полёт не подвергнет опасности людей или имущество. Список ниже, охватывает только самое необходимое и обязателен для исполнения перед каждым вылетом (не только перед первым).

  1. Убедитесь, что у вас есть любой из доступных визуальных способов узнать, какая сторона вашего дрона является передом. Как минимум, добавьте цветную ленту на два передних луча.
  2. Убедитесь, что батарея аппаратуры управления заряжена.
  3. Слегка встряхните БПЛА — ничто не должно ослабнуть, греметь, или упасть на землю. Вы никогда не узнаете, что, возможно, могло сместиться или сломаться в результате жесткой посадки в предыдущем полете.
  4. Убедитесь в том, что пропеллеры по-прежнему надёжно закреплены.
  5. Сначала включите аппаратуру управления, затем питание дрона (держите руки подальше от несущих винтов).
  6. Убедитесь, что вы можете безотказно заармить и задизармить моторы (они должны вращаться на низких оборотах при «Arm» и прекращать вращение при «Disarm»)
  7. Убедитесь, что вы выполнили калибровку или датчики хорошо откалиброваны (вы должны делать это регулярно)
  8. Выполните проверку радиуса действия передатчика.
  9. Убедитесь, что зона для полёта полностью свободна, и если кто-то находится в её пределах, сообщите им, особенно любопытным детям; что вы управляете БПЛА, и что не стоит приближаться до тех пор, пока дрон не осуществит посадку с полной остановкой моторов.

Тестирование

Пока вы не приобретёте достаточную уверенность в своих способностях пилота и конструктора дронов, следующая процедура предлагается для всех беспилотных летательных аппаратов до их первого полёта.

  1. Включите двигатели и убедитесь, что они вращаются в правильных направлениях, соответствующих описанному в руководстве к контроллеру полёта.
  2. Очень медленно поднимите стик/джойстик газа (Throttle) и убедитесь, что пропеллеры толкают воздух вниз к земле. Использование папиросной бумаги является безопасным вариантом для визуальной проверки.
  3. Перемещайте стик/джойстик отвечающий за Pitch (Тангаж), очень осторожно вперед/назад, чтобы убедиться, что дрон наклоняется вперед/назад корректно.
  4. Очень осторожно переместите стик/джойстик отвечающий за Roll (Крен) в каждую из сторон, чтобы убедиться, что дрон отвечает правильно.

Если дрон не ведет себя должным образом, есть множество возможных причин, среди которых самыми распространёнными являются:

  • Один или несколько моторов вращаются в неправильном направлении.
  • Контроллер полёта не был установлен правильно, и то, что он считает «вперед», отличается от вашего физического БПЛА.
  • Один или несколько контактов между приёмником и контроллером полёта подключены неправильно или даже не в том месте.
  • Возможно, все установлено правильно, просто слишком быстро или резко реагирует на ввод пользователя.

План на случай чрезвычайных ситуаций

Большинство аварийных ситуаций приводят к падению дрона, а большинство аварий происходит, когда вы только начинаете работать в поле и/или с новым дроном. Приведённый ниже список предназначен для того, чтобы дать вам вещи для размышления и некоторые идеи относительно того, как, и почему, реагировать начинающим пилотам. Решение принимается в каждом конкретном случае, а в некоторых ситуациях может противоречить тому, что предлагается здесь. Так что, познавайте себя, познавайте окружение, и будьте осторожны! Почти во всех случаях будет лучшим потерять беспилотник, чем рисковать столкновением с людьми или имуществом.

Дрон очень далеко, и вы не знаете, в каком направлении он находится.

  • Сбавьте газ и понаблюдайте, отвечает ли дрон (проверяется, есть ли связь).
  • Если дрон реагирует на газ, попробуйте приземлиться прямо там (если можете).
  • Если это место не подходит для приземления, осторожно попробуйте направить беспилотник вперед (ничего радикального), и если беспилотник реагирует, опираясь на вашу позицию, двигаясь влево или вправо в небе, позволит вам определить его ориентацию. Если кажется, что он не движется влево или вправо, он может двигаться к вам или от вас, поэтому отмените то, что вы только что сделали, и попробуйте «рыскать» влево.

Дрон внезапно резко отклонился от курса (с или без причины).

  • Если вы не обладаете навыками пилотирования (чтобы попытаться восстановить его), полностью сбросьте газ и дайте ему упасть: в таком случае раздумывание над радикальными действиями может привести к тому, что вы потеряете дрон из виду или, что еще хуже, дрон начнёт набирать высоту для падения с уже большего расстояния.

Дрон быстро движется к людям.

  • Газ до максимума, чтобы он набрал высоту и пролетел над ними; ваш дрон, вероятно, все еще будет в правильной общей ориентации, поэтому лучше потерять беспилотник, чем влететь в людей.
  • После набора оптимальной высоты, постарайтесь восстановить контроль, после чего расположите его так, чтобы он находился над свободным местом для приземления.

Дрон быстро движется к вам.

  • Газ в нуль; пусть он протаранит землю, чем прилетит вам в голову.

Дрон не реагирует на ввод с аппаратуры управления.

  • В таком случае вы ничего не можете сделать. Если ваш дрон все ещё в воздухе, могли разрядится батареи вашего пульта управления.

Дрон теряет пропеллер.

  • Потеря пропеллера влияет как на тягу, так и на рыскание (Yaw); попробуйте сначала выправить рыскание (вам, вероятно, нужно удерживать стик/джойстик связанный с Yaw, в крайнем положении), а потом одновременно осторожно переместите стик/джойстик газа вверх, чтобы предотвратить столкновение, затем газ вниз.

Первый полёт

Независимо от вашего предыдущего опыта в пилотировании, ваш первый полёт, особенно с кастомным многомоторным БЛА, должен быть как можно более сдержанным. Цель первого полёта — убедиться, что все настроено правильно; а также выявление каких-либо серьёзных проблем.

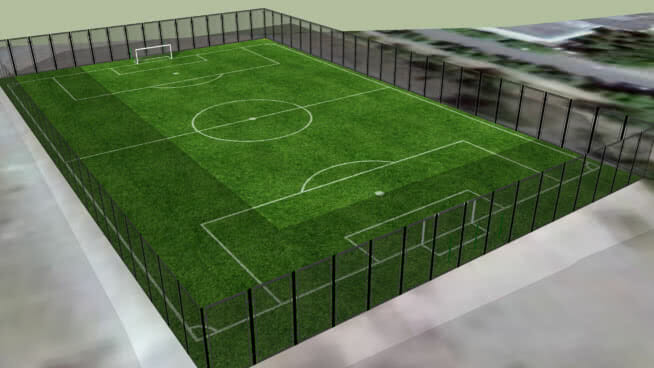

  • Расположение: открытая площадка, вдали от зданий, людей и имущества. Например: пустое футбольное поле, бейсбольное поле и так далее, будут  идеальны. Там не должно быть никакого ветра вообще.
  • Пройдитесь по предполётному контрольному листу пилота.

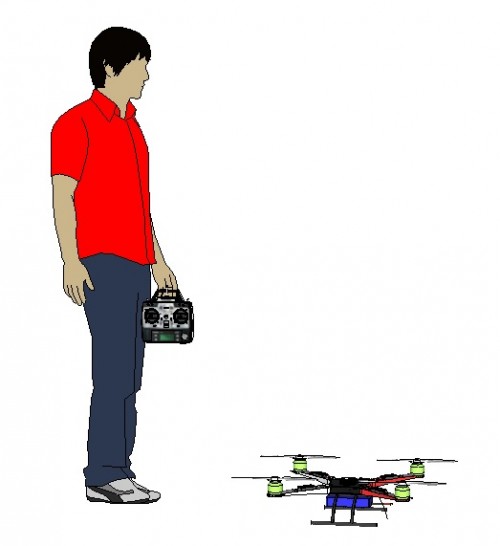

  • Встаньте на расстоянии около 2 метров от дрона так, чтобы передняя часть дрона была направлена от вас.
  • Заармите (Arm) моторы.
  • Осторожно перемещайте стик/джойстик газа (Throttle) вверх. Достигнете точки, когда дрон будет готов взлететь. Могут возникать некоторые эффект влияния земли, которые заставляют дрон слегка подпрыгивать, но волноваться не стоит.
  • Добавьте газ, чтобы поднять дрон над землёй и привыкнуть к элементам управления — постарайтесь удержать его в пределах определенного радиуса и посмотрите, как он реагирует на ваши перемещения стиками/джойстиками.
  • Осуществляйте незначительные, постепенные и плавные движения — ничего слишком внезапного. Опустите стик газа, чтобы предотвратить аварию.
  • Если ваш дрон ведет себя не так, как ожидалось (например, перемещение оси «Pitch» приводит к его тангажу, а также крену влево или вправо), что-то не так, и вам придётся выяснить причины выявленных проблем.
  • Если беспилотник ведет себя так, как ожидалось, ваша задача — стабильно удерживать его позицию на высоте от 1.2-2 метров от земли. Не стоит становиться чересчур бешеным, так быстро.

Дополнительные рейсы

Теперь, когда вы отработали глюки и комфортно летаете в контролируемой среде, вы можете приступить к второму полёту.

  • Поскольку дрон все еще не полностью проверен, мы предлагаем пройти полную предполётную процедуру для первого полёта, которая не должна занять много времени.
  • Используя плавные движения, привыкните к тому, как дрон реагирует на ваши перемещения стиками/джойстиками, удерживая его на безопасном расстоянии.
  • Адаптация к пилотированию беспилотником должна осуществляться без помощи FPV и различных сенсоров.
