Введение

Первый дебют Xdynamics состоялся на выставке потребительской электроники CES2017. Тогда разработчик представил потребителю уникальный дрон Evolve – доступный высокотехнологичный инструмент для реализации аэросъёмки профессионального уровня, функциональность которого была адаптирована под абсолютно разного потребителя от любителя до профессионала за что беспилотник сразу был удостоен ряда почётных наград. На протяжении всего времени стабильно сохраняет позицию весомого конкурента в занимаемой нише БЛА.

Спустя три года в рамках выставки CES2020, Xdynamics анонсируют второе поколение дрона — Evolve 2 позиционируя своё новое решение как самую компактную дрон-платформу кинематографического уровня, и пока конкуренты дремлют модель твёрдо занимает позицию лучшего из лучших. По традиции начнём с ключевых особенностей новинки.

Особенности

  • Вес: 1.95 кг
  • Размер рамы: 542 мм
  • Материалы исполнения: углеродное волокно + магниевый сплав
  • Аэросъёмка: Камерная система Xdynamics Astra MFT построенная на 12Мп 4/3-дюймовой WDR CMOS матрице Sony IMX299 (размер пикселя 4.63 мкм); Встроена в быстросъёмный 3-осевой механический подвес.
  • Объектив в стоке: Xdynamics 1:2.0/7.5мм FOV 110° Ø46мм
  • Совместимые объективы: Panasonic Lumix 15mm/1.7; Panasonic Lumix 14-42mm/3.5-5.6 HD; Olympus M.Zoiko: 12mm/2.0; 25mm/1.8; 9-18mm/4.0-5.6; 17mm/1.8; 45mm/1.8
  • Сверхточная система позиционирования: GPS/QZSS, GLONASS, BeiDou + система сенсоров Барометр + Комплекс оптических сенсоров + LiDAR
  • Фронтальная система определения препятствий
  • Макс. скорость горизонтального полёта 96 км/ч
  • Макс. время полёта 33 мин
  • Макс. расстояние FPV удаления 11 км
  • Качество видеопотока 1080P при 60 кадр/с (с задержкой менее 10 мс)
  • Улучшенная система пилотирования дроном (Smart Pilot System SPS)

Комплектация

Информация на данный момент отсутствует, но мы сразу её добавим как только она станет доступна на сайте разработчика.

Спецификация

Дрон

Рама:
543 мм

Вес (включая АКБ и несущие винты):
1.95 кг

Макс. скорость взлёта:
18км/ч

Макс. скорость снижения:
7.2км/ч

Макс. скорость горизонт. полёта:
96км/ч (в Sport режиме)

Макс. высота (ограничена электроникой):
н/д

Макс. время полёта:
33 минут

Рабочий диапазон температур:
0°C до 40°C

Системы спутникового позиционирования:
GPS/QZSS, GLONASS, BeiDou

Сенсоры:
Магнитометр/Акселерометр/3-осевой гироскоп/Барометр/Сенсоры оптического потока/LIDAR

Возможности подключения:
USB Type-C, Bluetooth V4.2 BLE+EDR, 2-диапазонный Wi-Fi IEEE 802.11a/b/g/n/ac

Камера

Матрица:
Sony IMX299 4/3″ WDR CMOS , Эффективных пикселей: 12М

Стоковый объектив:
Xdynamics 1:2.0/7.5мм FOV 110° Ø46мм

Диапазон ISO:
Авто/Ручной 100-12800

Скорость затвора:
1/25с — 1/8000с

Макс. разрешение фото:
4000 × 3000 (4:3)
3840 × 2160 (16:9)

Разрешение фото:
12Mп (4000 × 3000)
8Mп (3840 × 2160)
5Mп (2592 × 1944)

Разрешение видео:
4K: 4096 × 2160 при 120/119.88/100/60/59.94/50/48/47.96/30/29.97/25/24/23.98 кадр/с
3840 × 2160 при 120/119.88/100/60/59.94/50/48/47.96/30/29.97/25/24/23.98 кадр/с
3696 × 2772 при 120/119.88/100/60/59.94/50/48/47.96/30/29.97/25/24/23.98 кадр/с
FHD: 1920 × 1080 при 240/120/119.88/100/60/59.94/50/48/47.96/30/ 29.97/25/24/23.98 кадр/с
Видео режимы:
Normal,Time-lapse,Slow motion,HDR10

Фото режимы:
Single Shot, Burst Shot, Bracketing, Interval Timer Shot, HDR

Формат сжатия видео:
H.264/H.265

Максимальный битрейт видео:
100Мбит/с

Фото формат:
JPEG/DNG/JPEG+DNG

Видео формат:
MP4/MOV

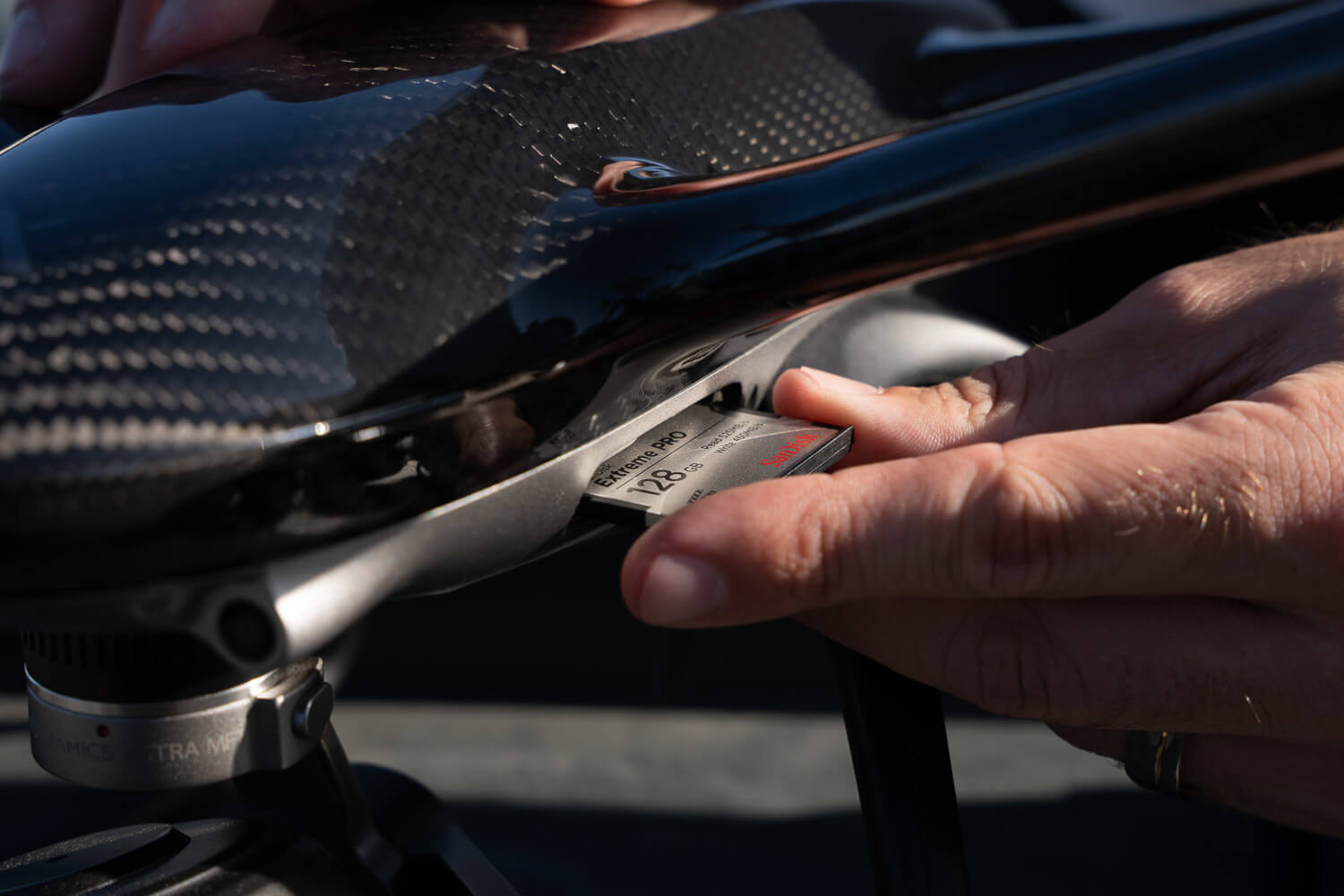

Поддерживаемые SD-карты:
Micro SD Класс 10 и выше; Карты CFast 2.0

Возможные подключения:
Micro USB

Вес (с учетом RTC АКБ):
120 грамм

Размеры камеры:
н/д

Подвес

Контролируемый диапазон:
Шаг: от -90 ° до + 10°

Точность подвеса:
неподвижно: ±0.01°
в движении: ±0.2°

Стабилизация изображения:
3-осевая механическая (pitch, roll, yaw)

Наземная станция

Процессор:
ARM Cortex A72 + ARM Cortext A53; тактовая частота 1.8ГГц

Графический процессор:
Mali T864

Операционная система:
Android 8.1

ОЗУ:
4Гб DDR3

Встроенный накопитель:
64Гб eMMC

Поддерживаемые SD-карты:
Micro SD, Макс. ёмкость: 64Гб

Верхний дисплей (видоискатель):
8-дюймовый 1080p
Антибликовое покрытие; Яркость: 1000кд/м²

Нижний дисплей (консоль управления):
5.5-дюймовый 1080p мультисенсорный дисплей; Антибликовое покрытие; Яркость: 1000 кд/м²

Встроенная камера:
Фронтальная 5Мп

Рабочая частота управления:
2.4-2.48ГГц

Макс. расстояние передачи:
11км, в соответствии с требованиями FCC (в беспрепятственной и свободной от помех зоне)

Рабочий диапазон частот видеопотока:
5.1-5.8ГГц

Макс. расстояние передачи видеопотока:
11км, в соответствии с требованиями FCC (в беспрепятственной и свободной от помех зоне)

Макс. качество видеопотока в режиме реального времени:
1080p при 60 кадр/с

Задержка при передачи видеопотока в режиме реального времени:
<10мс

Беспроводное подключение:
Bluetooth 2.1 EDR
4.0 BLE Wi-Fi (802.11b/g/n/ac)
Miracast & DLNA support

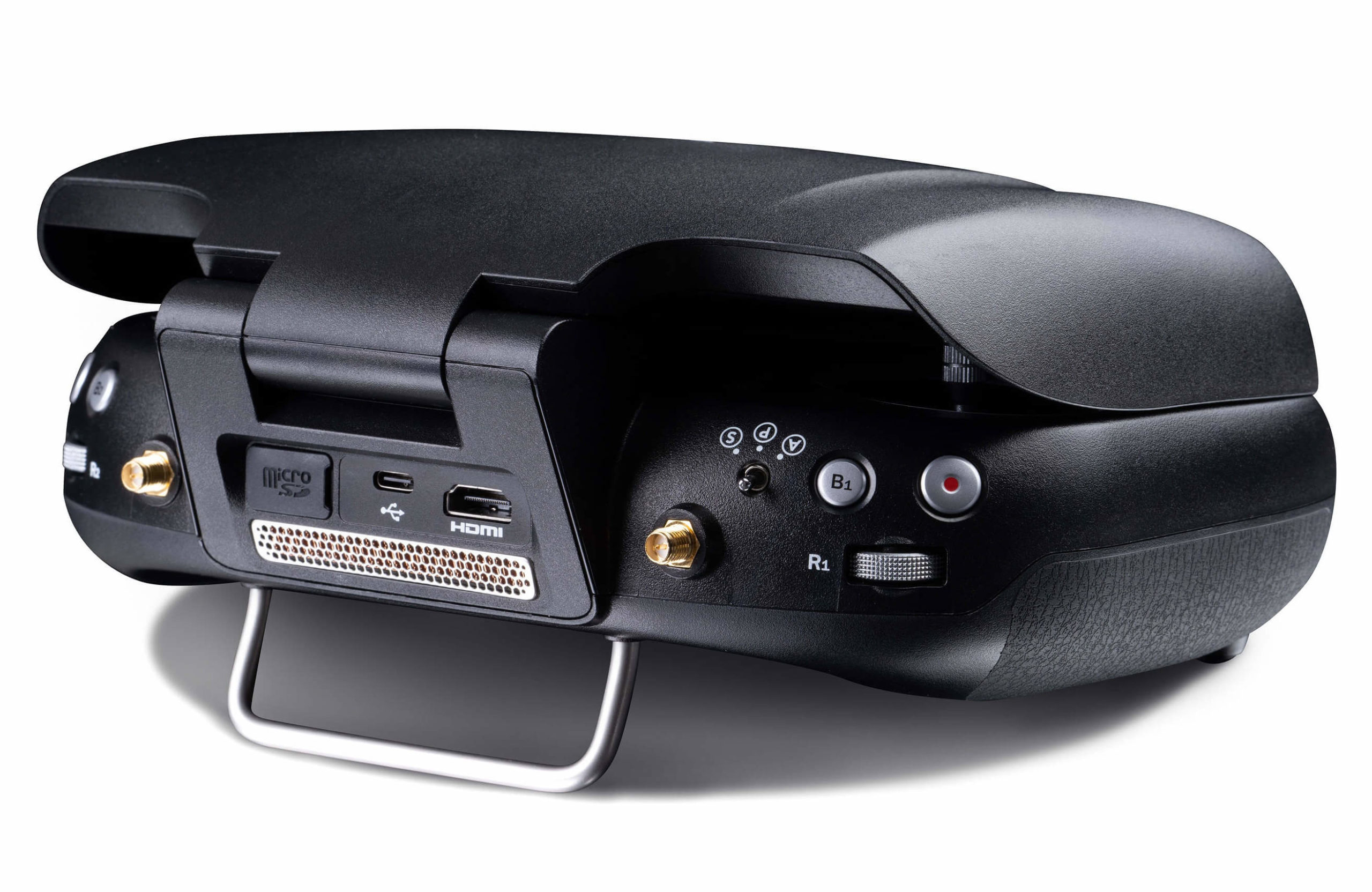

Вспомогательные разъемы:
USB Type C × 1/SD Card слот × 1/DC-in × 1/Micro HDMI-out × 1

Сенсоры:
Магнетометр/Акселерометр/3-осевой гироскоп/Фото сенсор/Сенсоры сближения/Микрофон/GPS-модуль

Питание:
4S 18650мАч

Тип батареи:
съёмная LiPo-4S2P

Напряжение:
14.8В при 4A (макс.)

Мощность:
96.48Втч

Вес АКБ:
444 грамм

Размеры АКБ:
157 × 68 × 41 мм

Макс. зарядное напряжение:
18В

Размеры аппаратуры:
171(Д) × 105(В) × 230(Ш) мм

Вес:
1.55кг

Диапазон рабочих температур:
0°C до 40°C

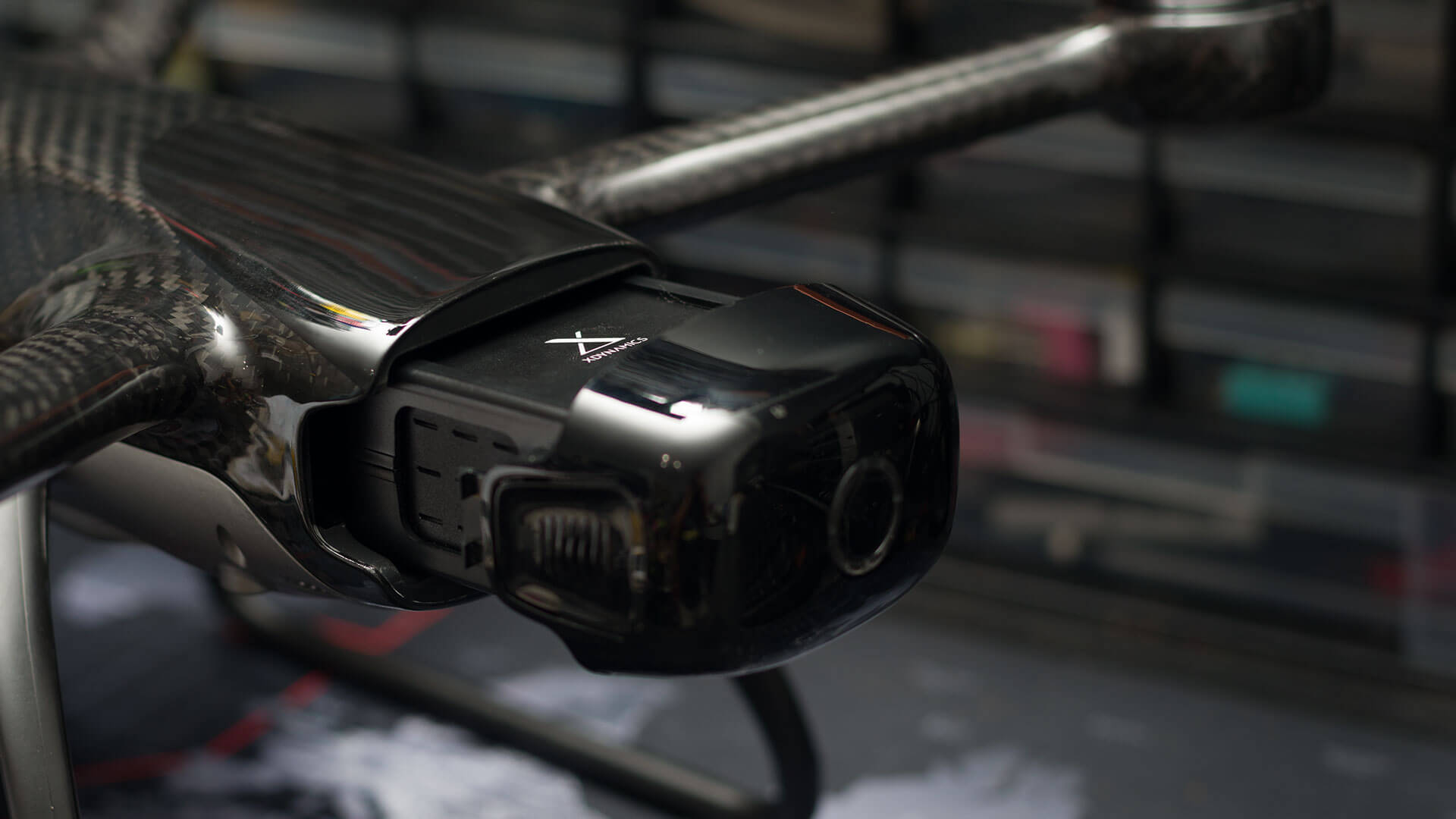

Интеллектуальная батарея

Ёмкость:
4S 6700мАч LiPo

Напряжение:
14.8В

Тип батареи:
Литий-ионная полимерная

Мощность:
99.16 Втч

Максимальная мощность заряда:
118 Вт

Вес:
615 грамм

Макс. зарядное напряжение:
17.4В

Диапазон рабочих температур:
5°C до 45°C

Размеры АКБ:
190 × 86 × 58 мм

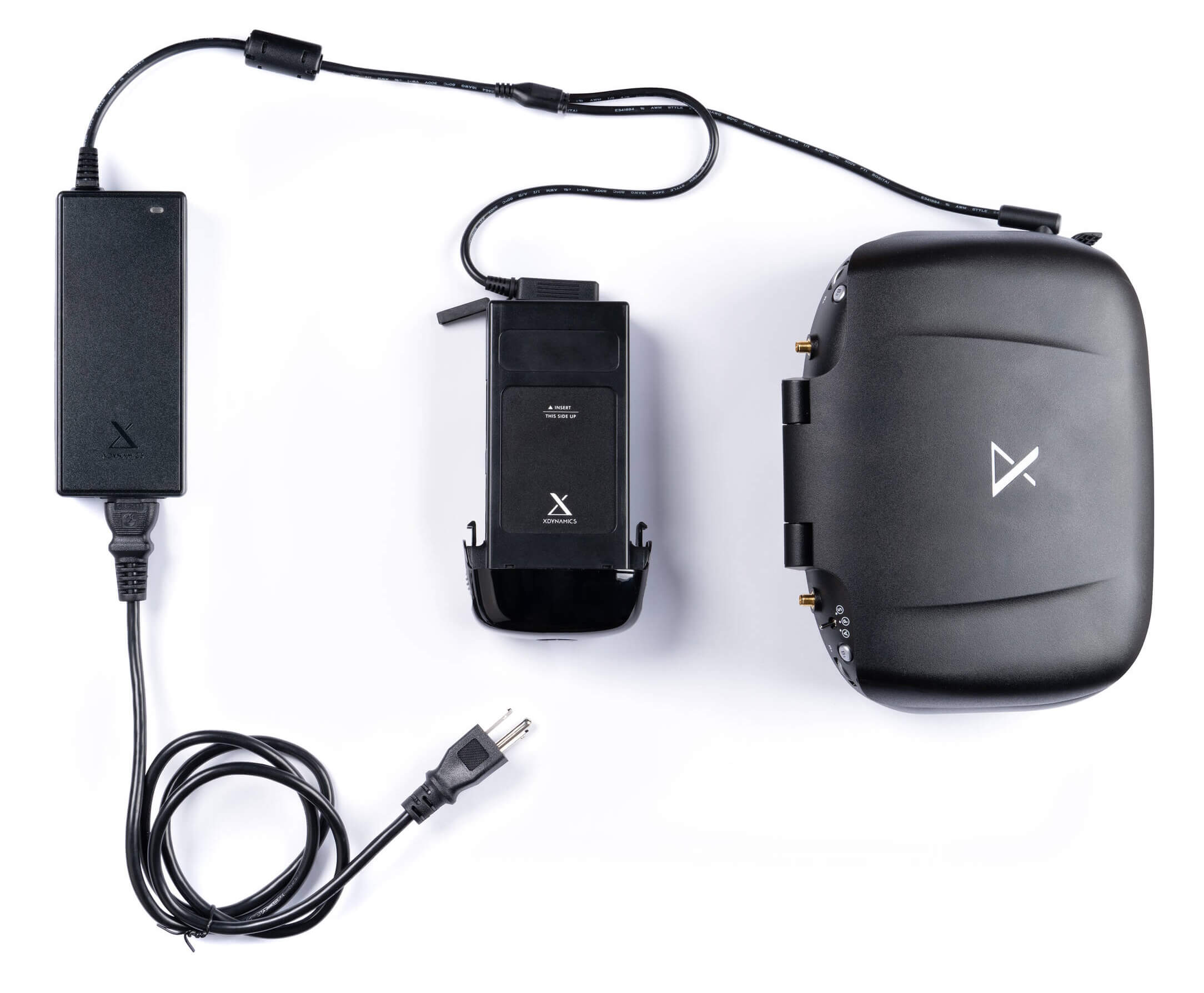

ЗУ

Выходная мощность:
120 Вт

Напряжение:
18В

Выходной ток:
6.6А

Входное напряжение:
110В-240В a.c. 50Гц/60Гц

Вес нетто:
663 г

Диапазон рабочих температур:
0°C до 40°C

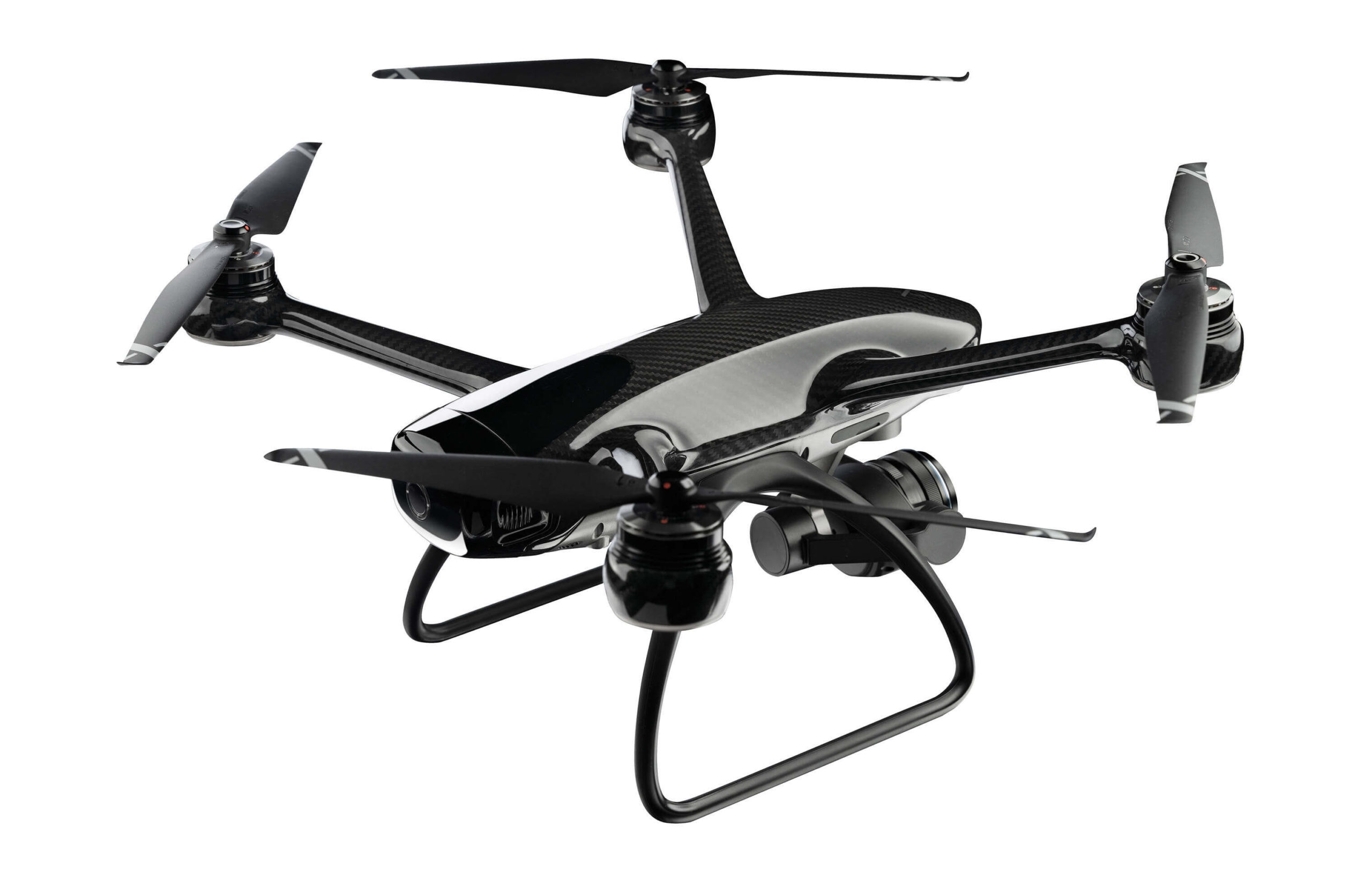

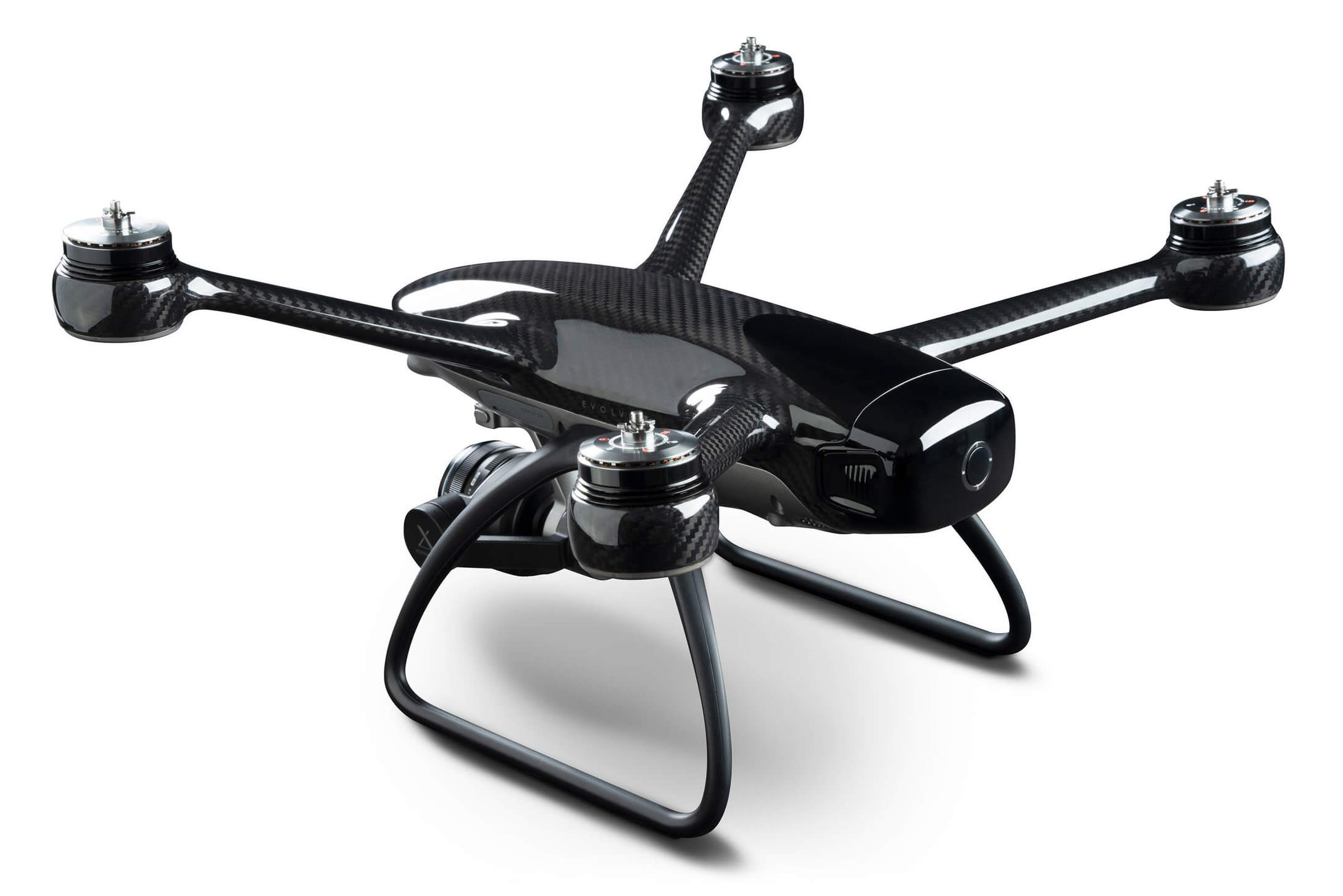

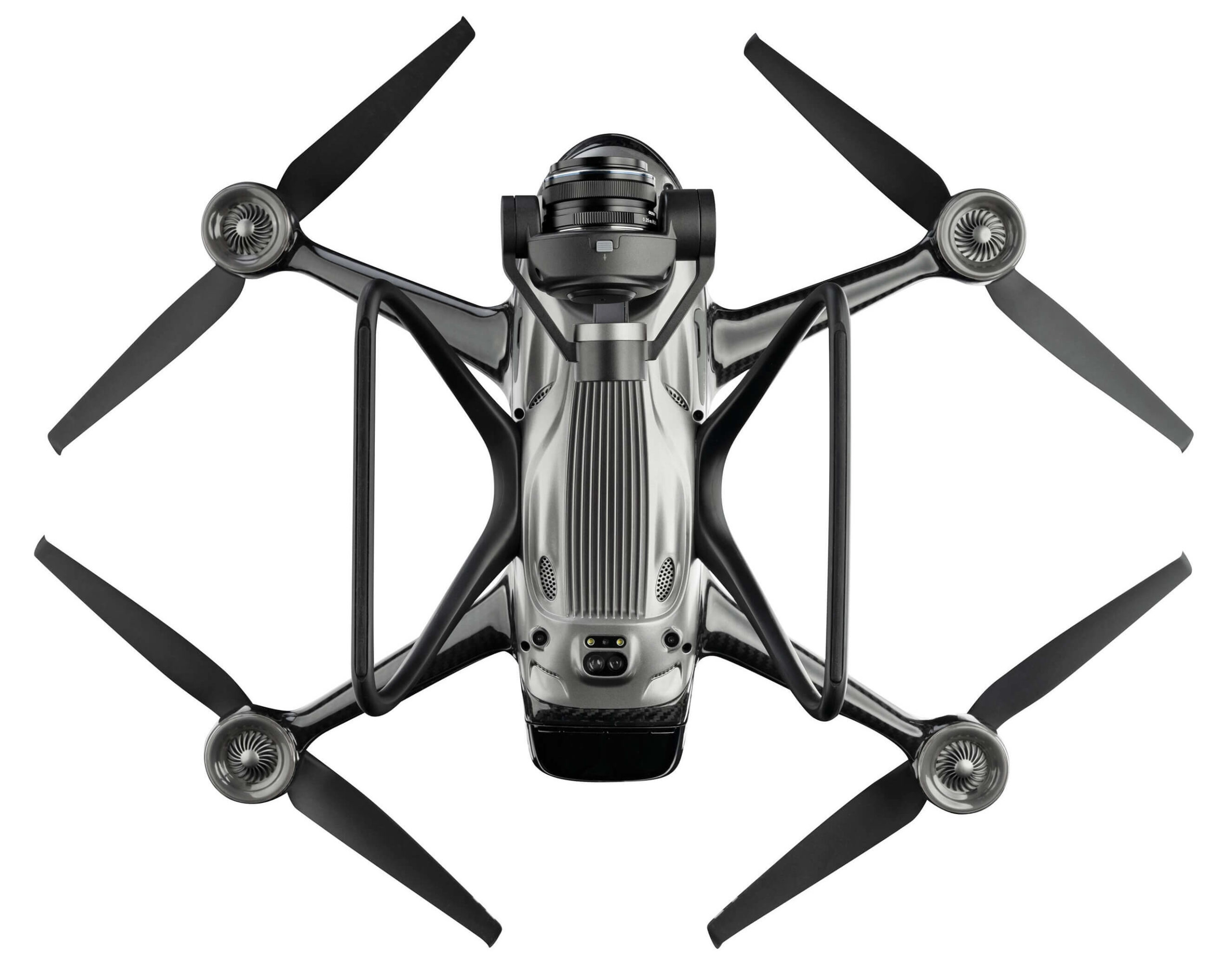

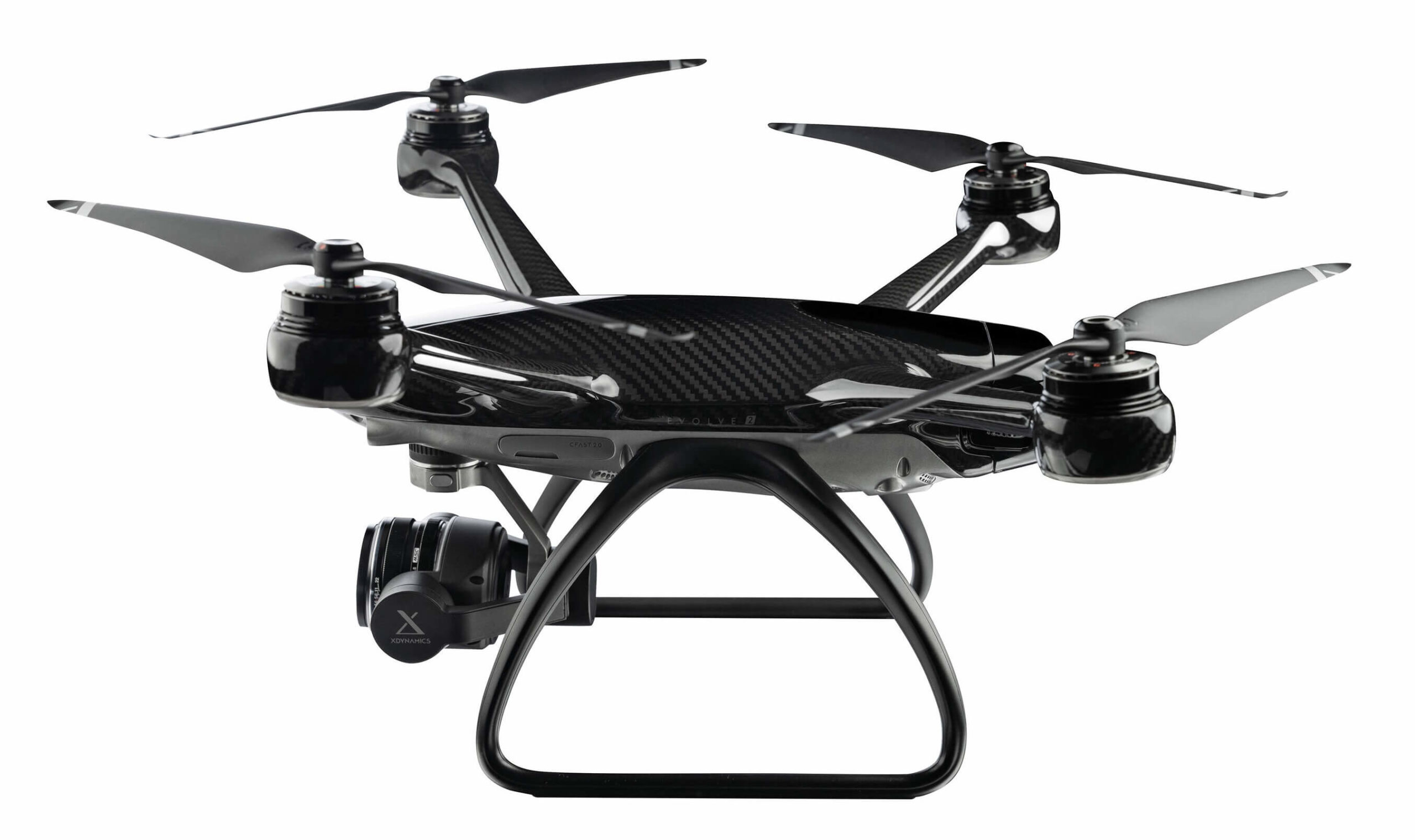

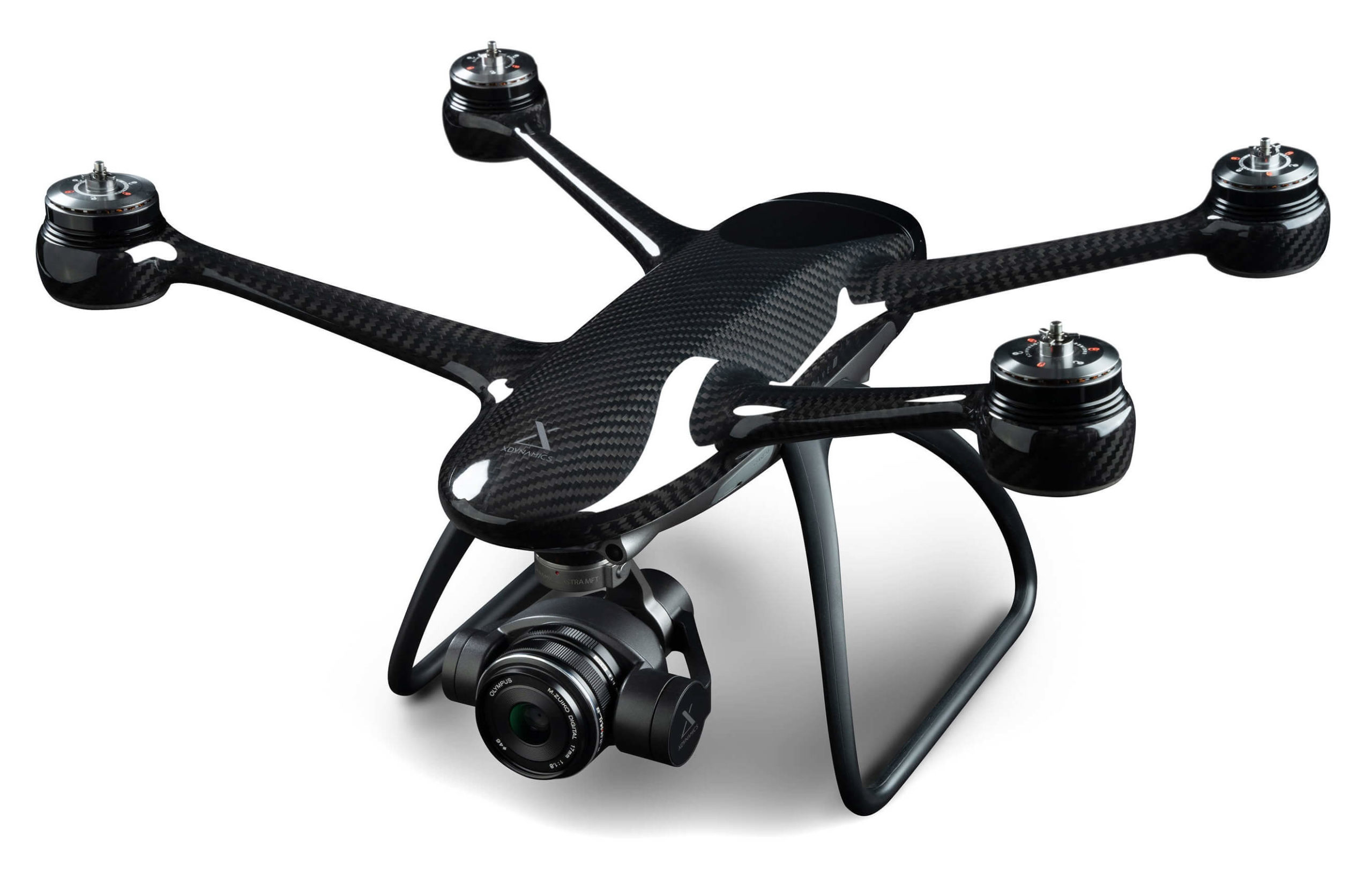

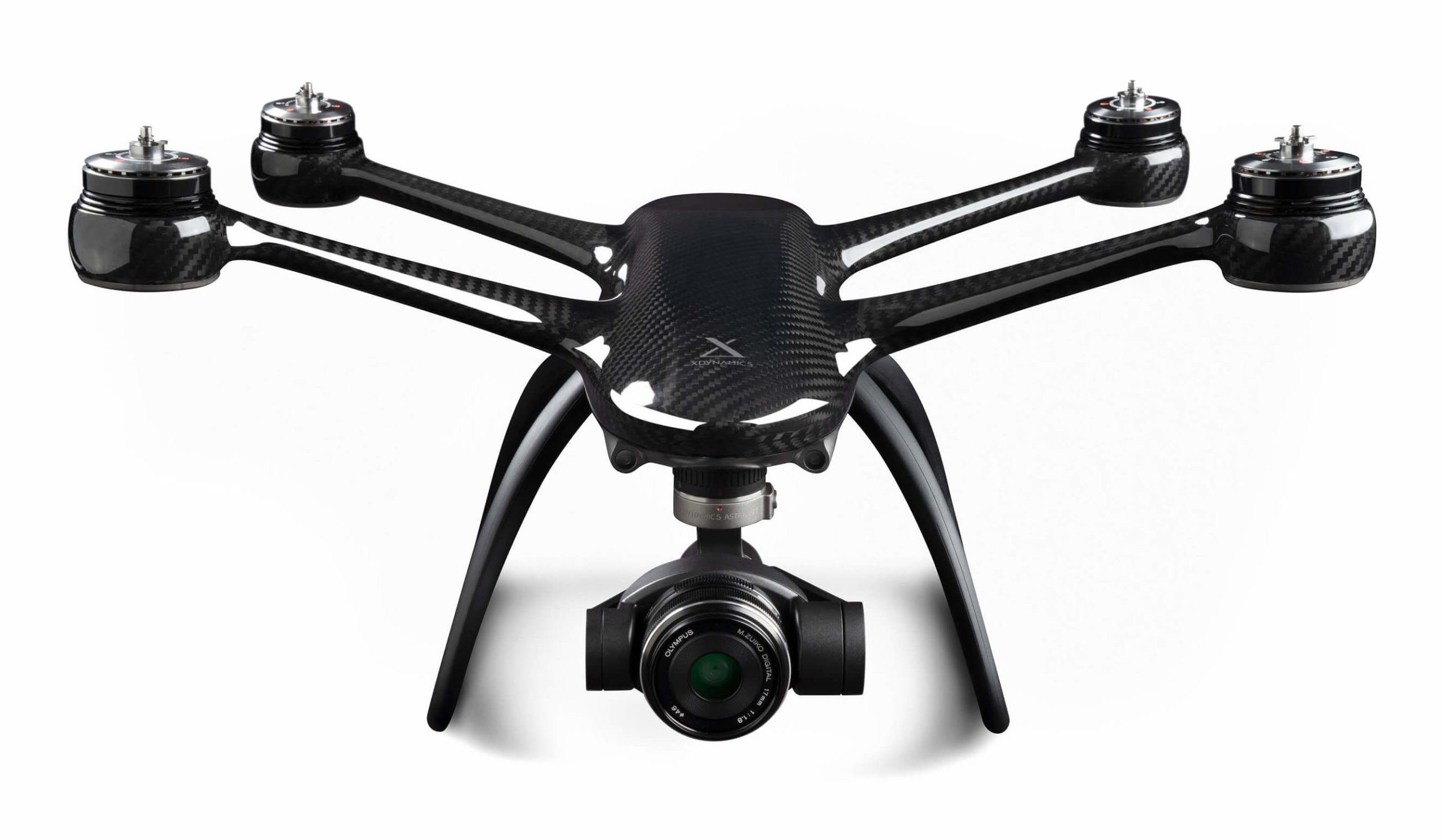

Внешний вид

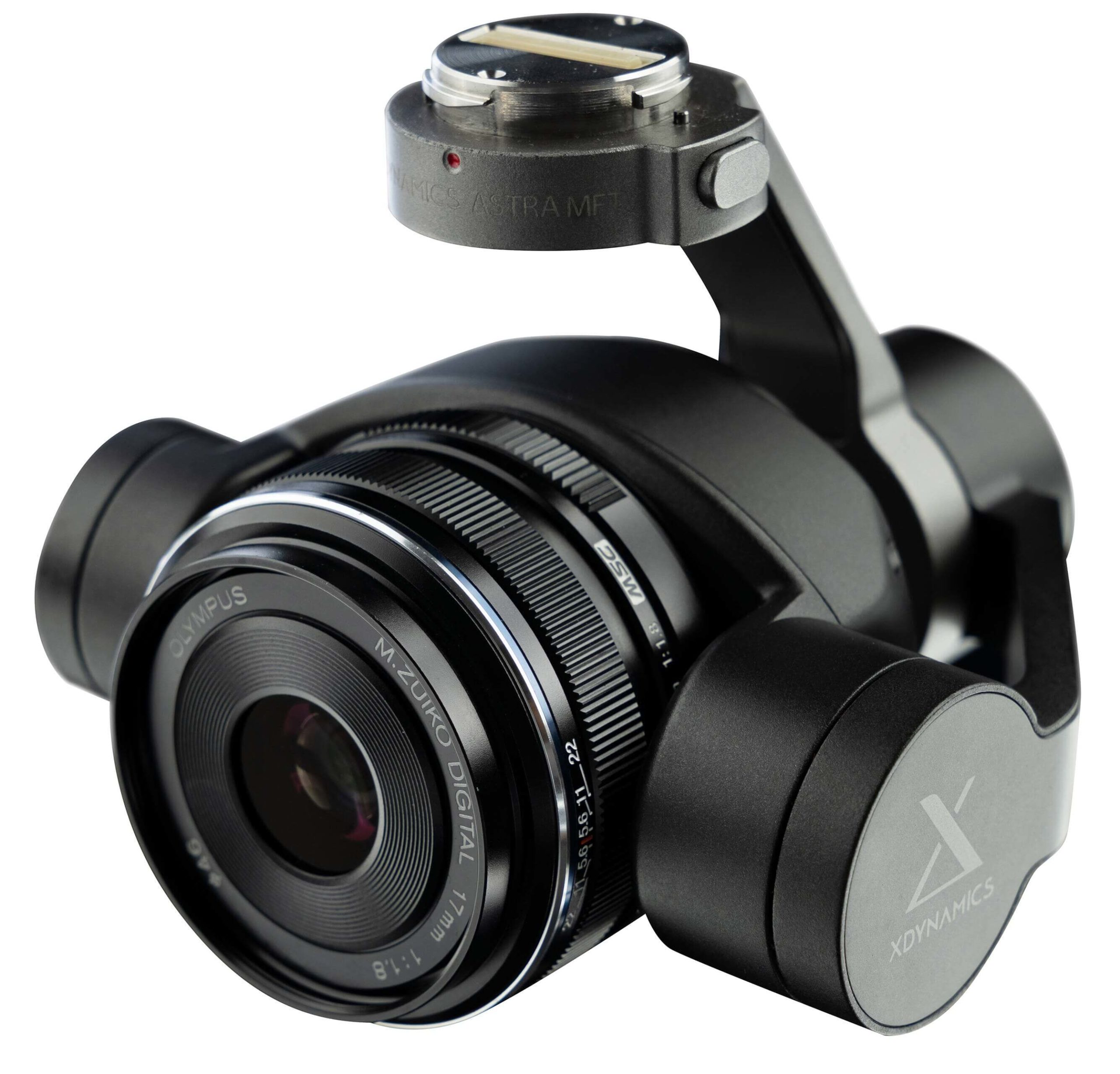

Профессиональное качество изображения

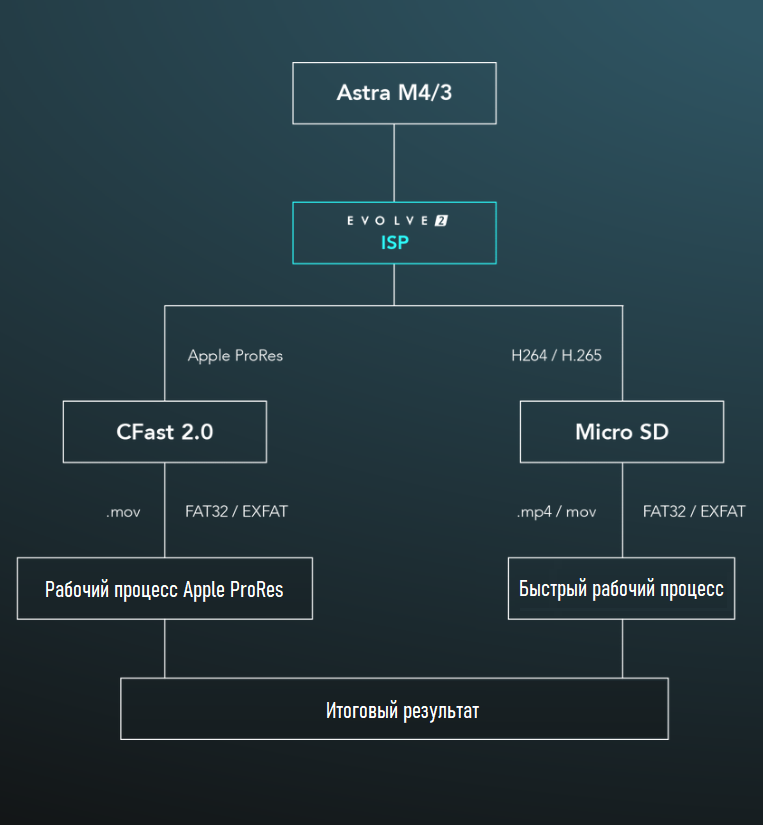

Astra MFT представляет собой камерную систему стандарта micro 4/3, встроенную в 3-осевой бесколлекторный подвес, предназначенную для разносторонних профессионалов в фото и видеосъёмке. Позволяет записывать 4K видео на максимальных 120 кадрах в секунду с битрейтом до 100 Мбит/с, управлять в полёте  диафрагмой, ISO и скоростью затвора. Видео может быть сжато в форматах H.264/H.265, и Apple ProRes, на обеих картах памяти SD и CFast 2.0.

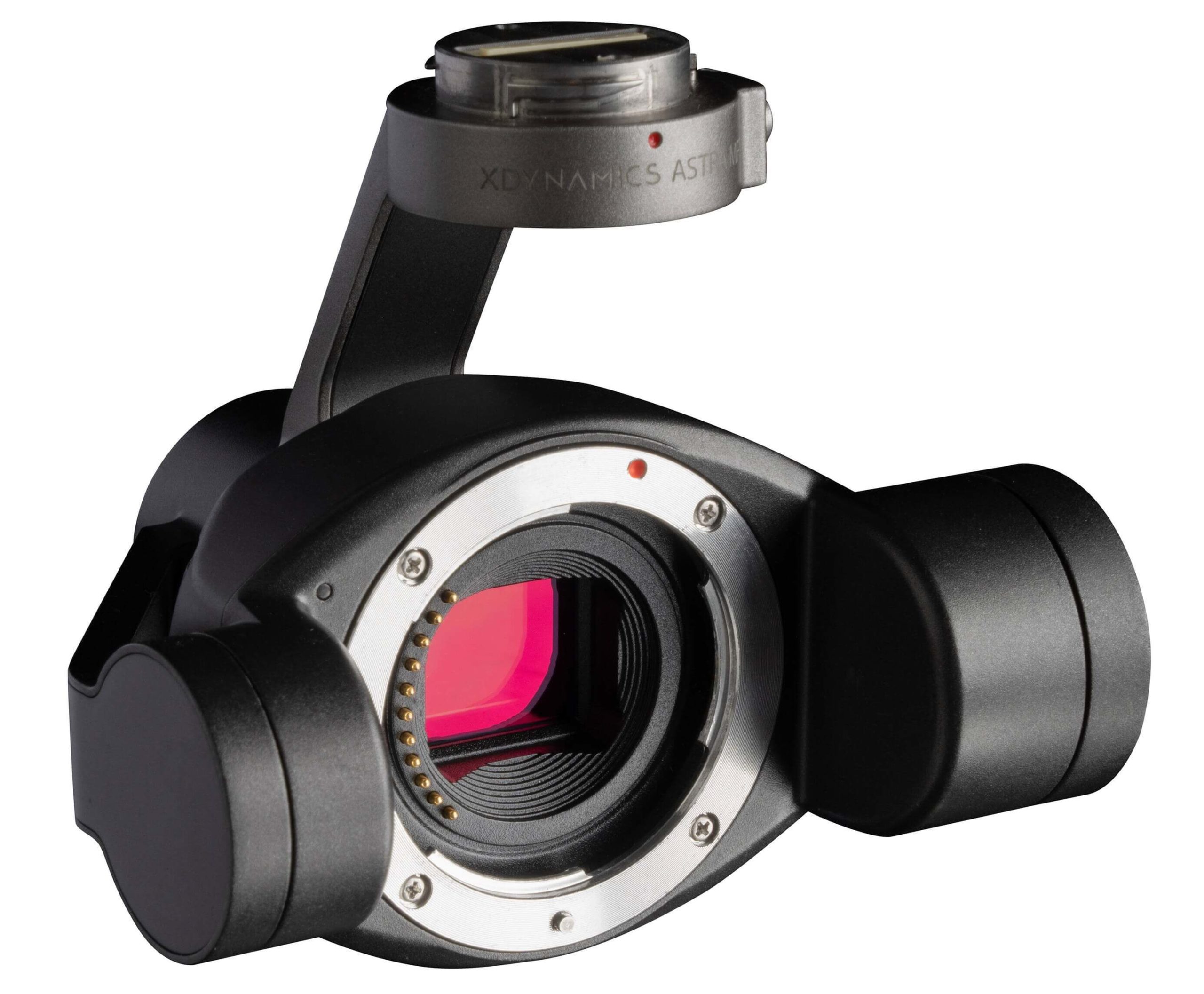

Быстросменный 3-осевой подвес

Учитывая потребность профессионалов в максимальной универсальности и модульности, Evolve 2 был оснащен сменной карданной системой, демонтаж которой осуществляется всего одной кнопкой, позволяя тем самым легко устанавливать различные камерные системы в считанные секунды.

Увеличенная матрица Micro 4/3

Оснащённая матрицей стандарта Micro 4/3, камерная система Astra MFT обладает меньшим кроп-фактором, что позволяет без труда снимать в условиях слабого освещения в высоком разрешении, обеспечивая на выходе качество профессиональной съёмки. Вкупе с большими 4.63 мкм пикселями этой 12-мегапиксельной матрицы обеспечивается лучшее качество изображения и динамический диапазон с меньшим уровнем шума.

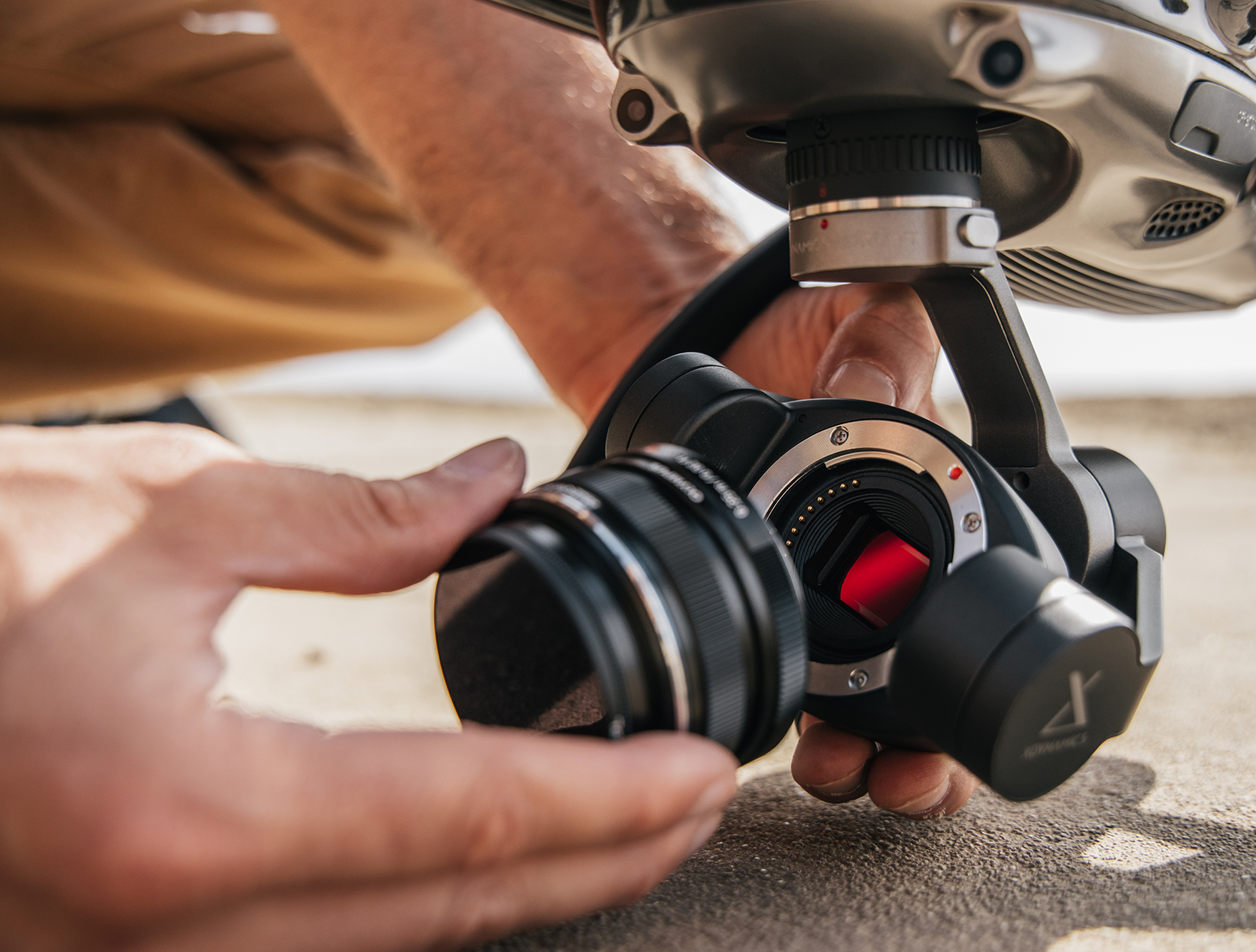

Широкий ряд дополнительных объективов

Технология micro 4/3 позволяет Evolve 2 взаимодействовать с широким рядом непатентованных объективов. А благодаря адаптеру speed-booster возможностей в фотографии становится ещё больше, так как он даёт пользователям возможность сопряжения APSC матрицы с полнокадровыми объективам на корпусе m4/3.

В списке совместимых объективов:

  • Panasonic Lumix 15mm/1.7
  • Panasonic Lumix 14-42mm/3.5-5.6 HD
  • Olympus M.Zoiko 12mm/2.0
  • Olympus M.Zuiko 25mm/1.8
  • Olympus M.Zuiko 9-18mm/4.0-5.6
  • Olympus M.Zuiko 17mm/1.8
  • Olympus M.Zuiko 45mm/1.8

Широкий динамический диапазон

В Astra MFT применена HDR (High Dynamic Range) технология, позволяющая воспроизводить наибольший динамический диапазон яркости, которого можно добиться со стандартными цифровыми изображениями или посредством фотографических методов. Evolve предлагает впечатляющий динамический диапазон 16 стопов.

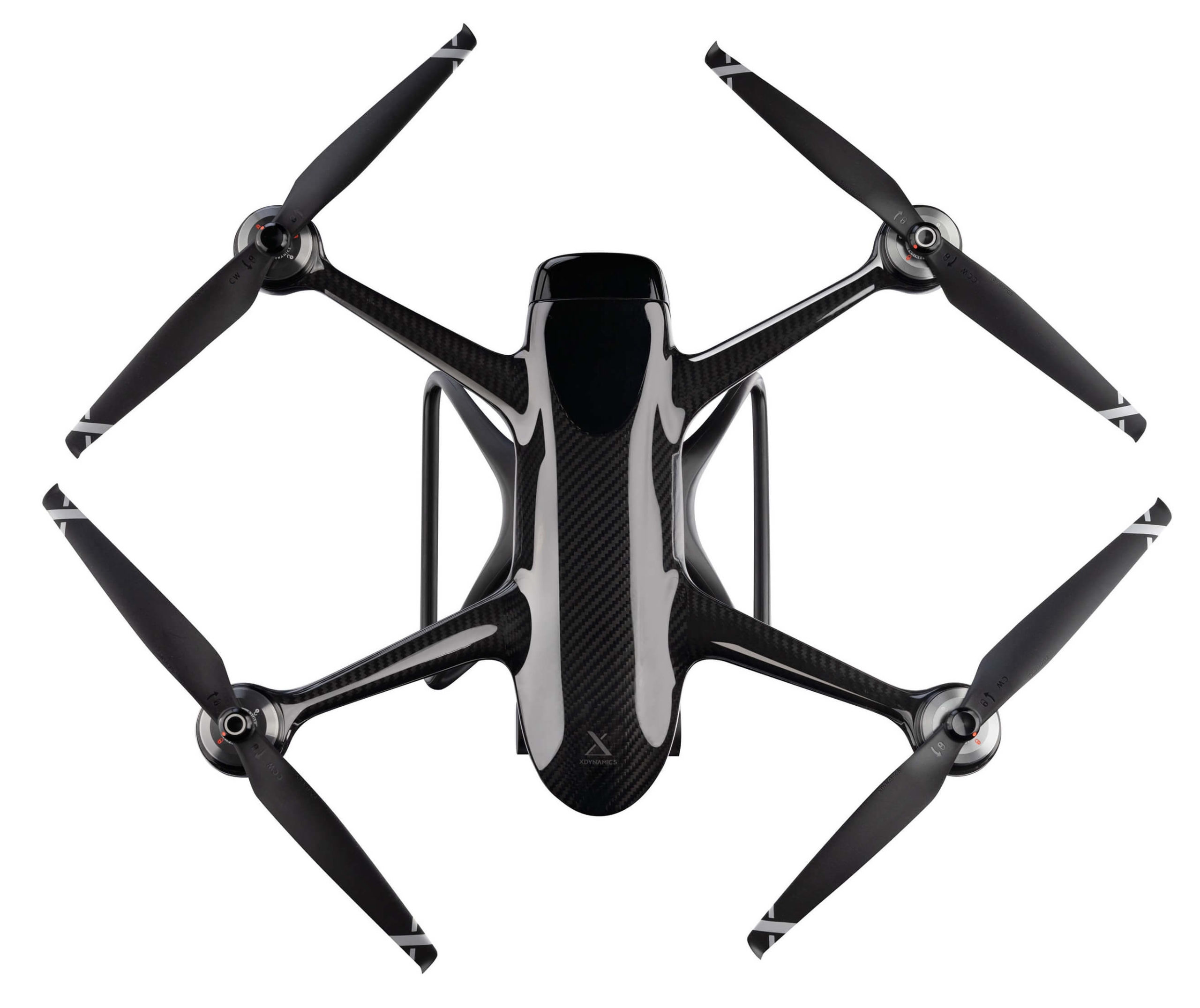

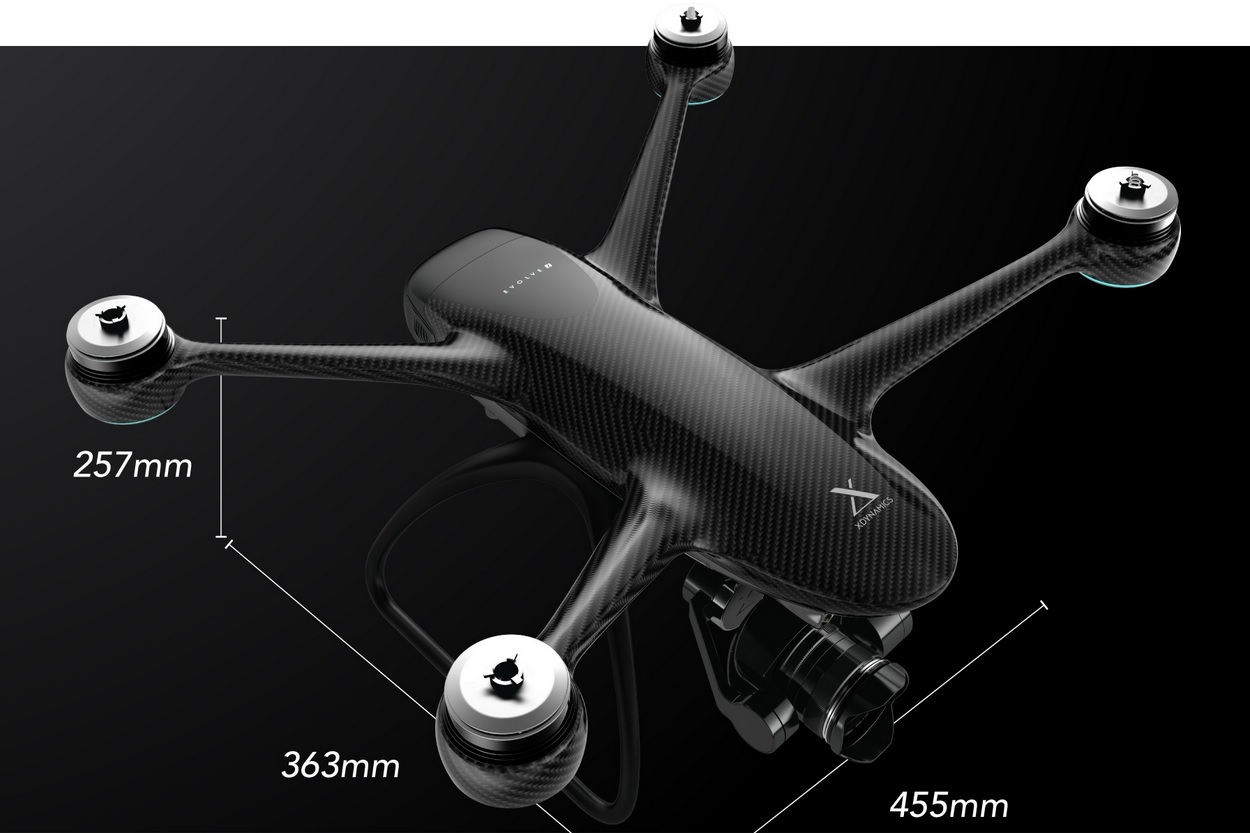

Малый форм-фактор, высокая прочность и производительность

Карбоновый монокок, шасси из магниевого сплава и атмосферостойкий дизайн обеспечили Evolve 2 высокую прочность, минимальный вес, оптимальную аэродинамику и максимальную защиту. При весе менее 2кг максимальное время полёта составило 33 минуты, а благодаря малому форм-фактору на сегодня это самым компактный дрон на рынке, оснащенным камерой micro 4/3.

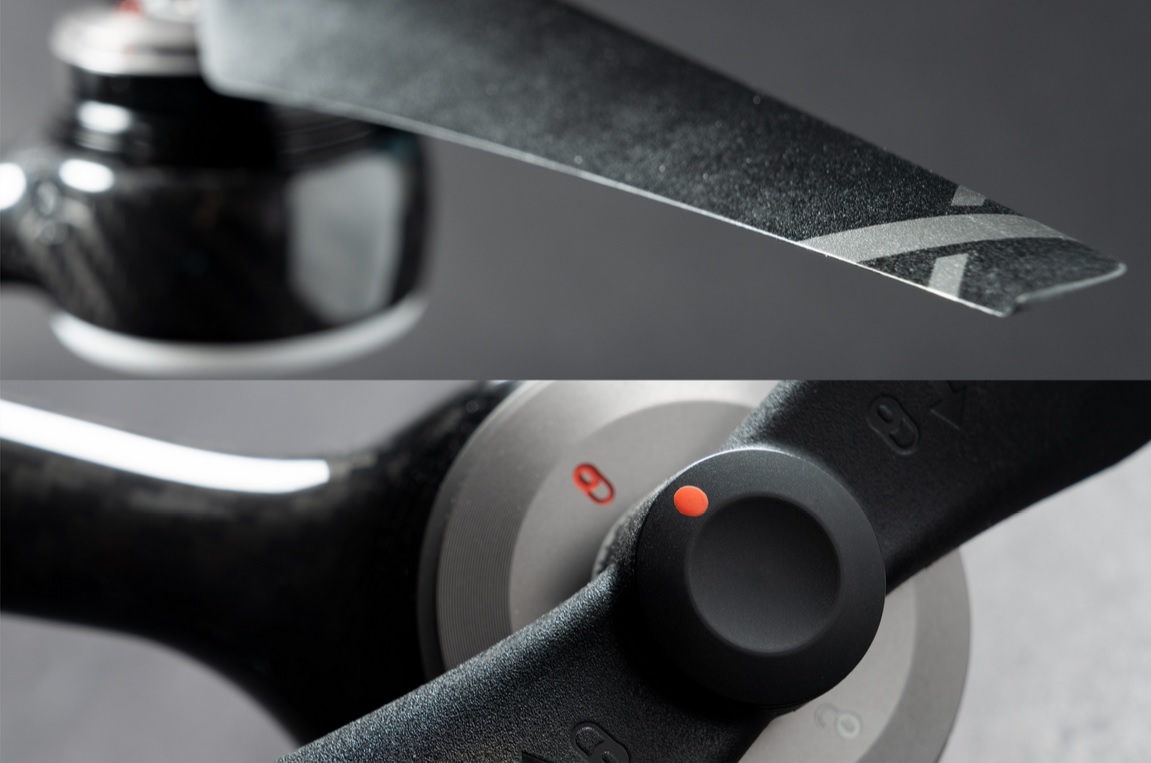

Мощная силовая установка

Силовая установка Evolve 2 построена на мощных бесколлекторных моторах работающих в тандеме с оптимизированными пропеллерами, что позволяет дрону при минимальной вибрации и шуме достигать максимальной скорости горизонтального полёта 93 км/ч, что делает его идеальной платформой для реализации преследования за высокоскоростными объектами и захвата динамичного контента.

Лидарная технология

Лидарный сенсор Evolve 2 обеспечивает высокую точность позиционирования и измерения расстояния, что делает его чрезвычайно эффективным при взлёте и посадке, а также при работе в сложных погодных условиях.

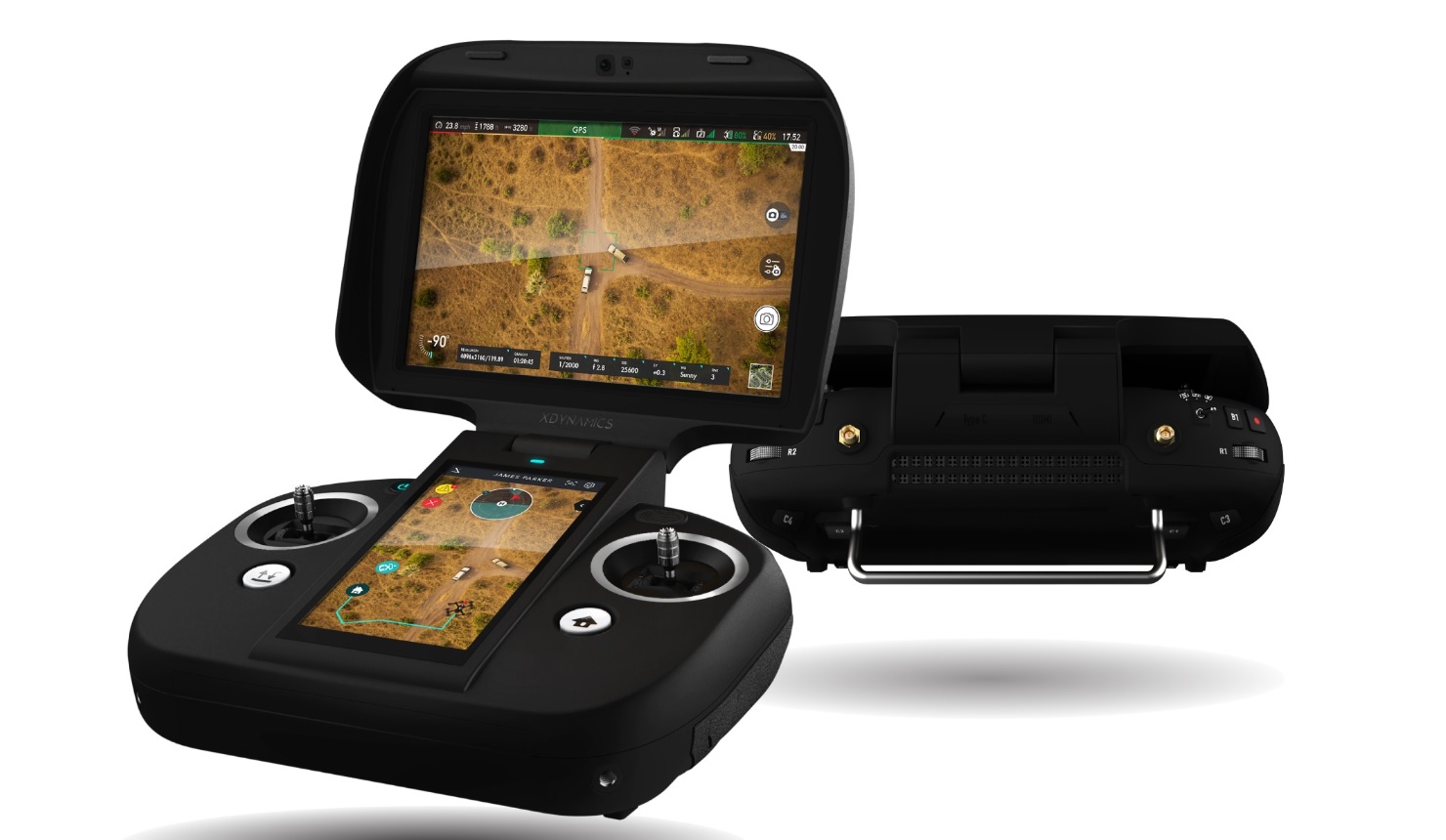

Эргономика и защита

Складываемая конструкция пульта обеспечивает постоянную защиту стиков управления и дисплеев. Это также делает его удобным при транспортировке или при размещении на столе для использования в качестве рабочей станции. А возможность замены АКБ позволило обеспечить неограниченную автономность в работе.

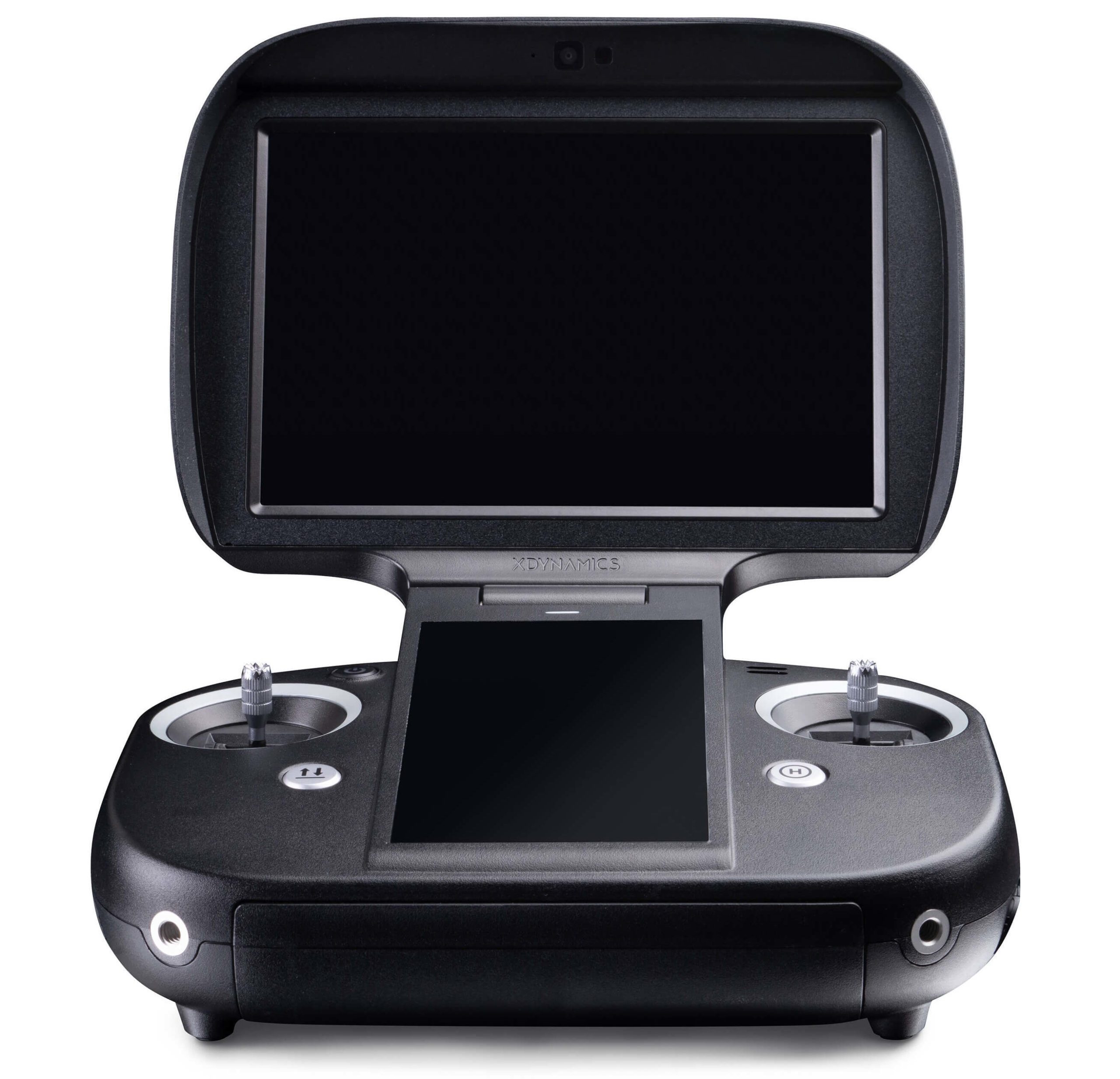

Два увеличенных дисплея

Наземная станция теперь оснащена двумя увеличенными сенсорными дисплеями, 8-дюймовым FPV видоискателем и 5.5-дюймовой панелью управления, оба обеспечивают яркость 1000 кд/м² и имеют антибликовое покрытие для лучшей видимости в любых ситуациях.

Съёмные антенны

Аппаратура управления оснащена двумя встроенными антеннами обеспечивающими контроль и передачу видеопотока на расстоянии до 4 км, а также допускается установка двух внешних антенн, чтобы расширить этот диапазон до 11 км. Evolve 2 способен передавать видео в FHD качестве с задержкой менее 10 мс на максимальное расстояние 11 км, что на сегодняшний день является не возможным результатом для дронов из потребительской ниши БЛА.

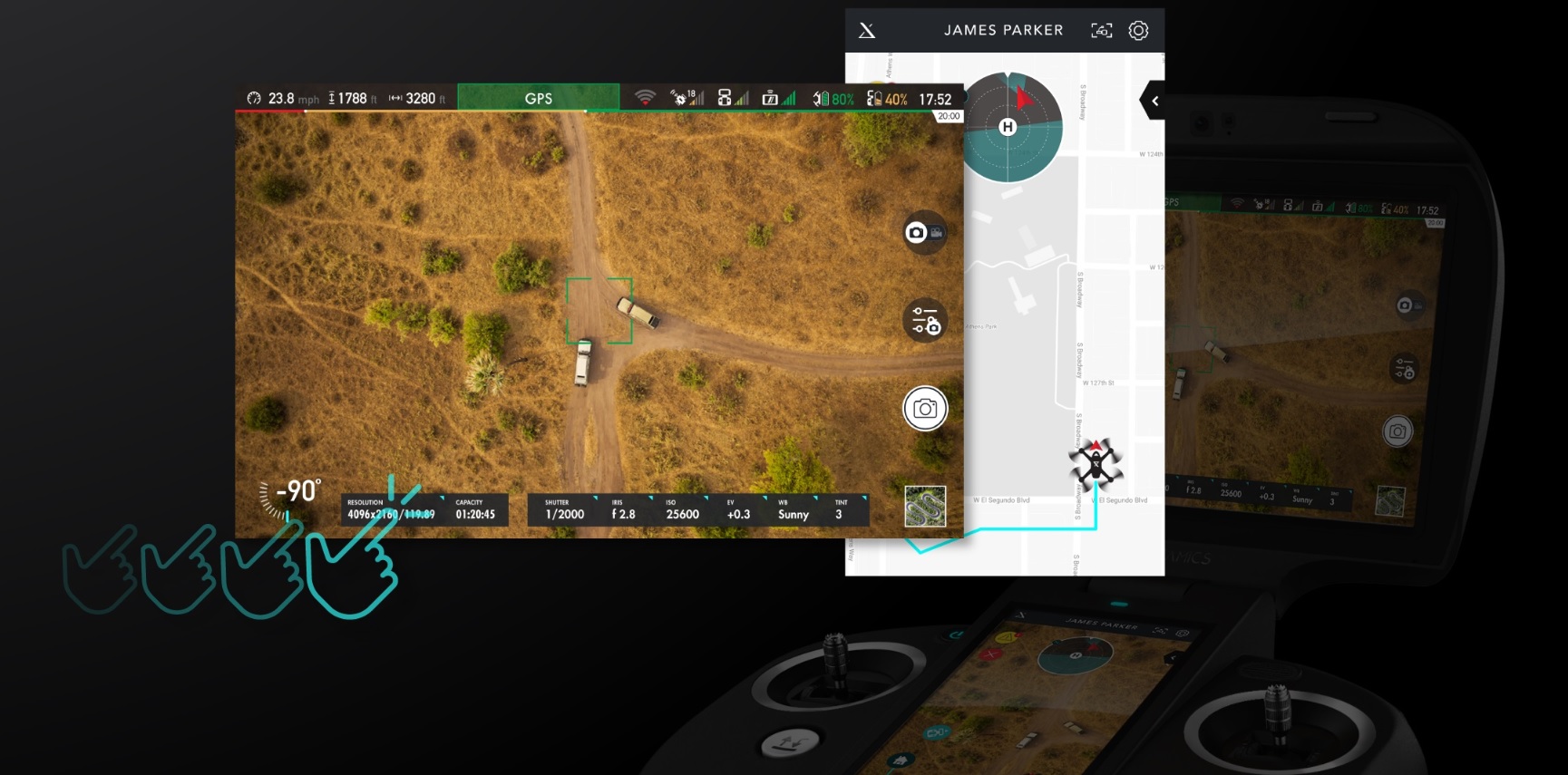

Пользовательский интерфейс

Благодаря мощным процессорам ARM Cortex-a72 и ARM Cortext A53 с тактовой частотой 1.8ГГц установленным в наземной станции и графическому процессору Mali-T864 пользовательский интерфейс Evolve 2 прекрасно сочетает в себе все функции, необходимые для полёта, съёмок, редактирования и обмена контентом в одном интерфейсе.

Конфиденциальность

Компания XDynamics уважает конфиденциальность своих пользователей и не осуществляет сбор данных во время, до или после каждого полёта.

Без геофенсинга

Так как это инструмент создан для профессионалов своего дела, разработчик исключил эту опцию, будучи уверенный в том, что их пользователи летают исключительно по правилам и в строгой согласованности с местными государственным службами, чем позволил без проблем реализовывать аэросъёмку в любой точке мира.

Цена и доступность

В настоящее время дрон Evolve 2 доступен для предзаказа. Сумма депозита 50$ (Депозит полностью возвращается). Баланс должен быть оплачен до отгрузки). Полная цена дрона: 3 699$. Условия оплаты актуальны только для пользователей США. (в РФ официально не поставляется). Первые отгрузки ожидаются в начале апреля 2020 года.
