XDynamics Evolve: реализуй свои собственные горизонты

Введение

XDynamics — основана в 2015 году, компания занимается проектированием, разработкой, производством с последующей продажей высококачественных БЛА, как для любителей, так и для профессионалов. В состав команды разработчиков входят ведущие отраслевые специалисты из Германии, Великобритании, Австралии, Гонконга и Китая. Наработан многолетний опыт в робототехнике, аэродинамике, алгоритмах управления полётом, компьютерной визуализации, а так же в фото и видеосъёмке.

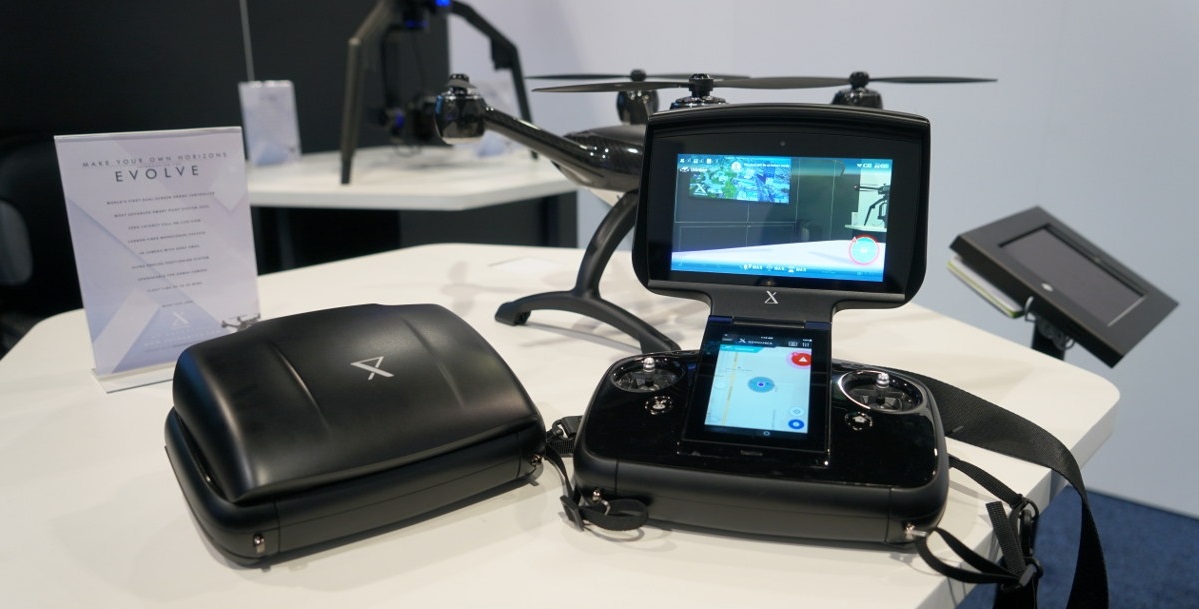

Гонконгский стартап в лице XDynamics дебютировал на выставке CES2017. Компания выступила со своим новым дроном – Evolve. Первый в мире дрон, конструкция которого выполнена как единый монокок из углеродного волокна. Беспилотник способен транслировать Full HD видео в режиме реального времени с нулевой задержкой. Evolve получил интеллектуальную систему пилотирования и первый в своем роде контроллер, который имеет сразу два экрана с абсолютно разным предназначением.

Evolve – успел получить награды за лучший дизайн монококовой конструкции, а так же за лучшую функциональность, адаптированную под разного потребителя от любителя до профессионала.

Особенности

Полётный вес 2.36 кг
Монококовый корпус из углеродного волокна
Запатентованный контроллер управления
Мощная запатентованная силовая установка
Высокоскоростная 12Мп 4К камера построенная на 1/2.3-дюймовой CMOS матрице Sony с 21мм объективом F/2.8
3-осевая механическая стабилизация изображения
Подвес дрона с запатентованным механизмом быстрого съёма адаптирован под установку зеркальной цифровой и панорамной фотокамеры
Передача видеопотока в разрешении 1080p при 60 кадрах в секунду с нулевой задержкой (ниже 10 миллисекунд)
Сверхточная система позиционирования GPS/GLONASS + система сенсоров среди которых сенсоры LIDAR
Продвинутая система пилотирования (Smart Pilot System — SPS)
3 × предустановленных автоматических режима полёта
Голосовое управление дроном
Макс. время полёта 21 минута
Макс. скорость полёта 96 км/ч
Макс. расстояние FPV удаления 1 км
Готов к работе из коробки

Комплектация

В комплекте:

Дрон
Аккумулятор
Пульт управления
Аккумулятор для пульта
Камера с транспортировочным фиксатором
4 × несущих винта
4 × запасных несущих винта
Зарядное устройство
Кабель питания к ЗУ 220В
USB кабель
Удерживающие ремни для аппаратуры управления
Инструкция

Спецификация

Дрон

Рама:

426мм

Вес (включая АКБ и несущие винты):

2.36кг

Моторы:

бесколлекторные 650KV (макс. тяга 1.7кг с мотора)

Макс. скорость взлёта:

18км/ч

Макс. скорость снижения:

7.2км/ч

Макс. скорость горизонт. полёта:

96км/ч

Макс. высота (ограничена электроникой):

1000м

Макс. время полёта:

20 минут

Рабочий диапазон температур:

0°C до 40°C

Системы спутникового позиционирования:

GPS/QZSS, GLONASS, Galileo, BeiDou

Сенсоры:

Магнитометр/Акселерометр/3-осевой гироскоп/Барометр/Сенсоры оптического потока/LIDAR

Возможности подключения:

Micro USB

Камера

Сенсор:

Sony 1/2.3″CMOS, Эффективных пикселей: 12.4М

Объектив:

FOV: 94° 21mm, f/2.8, focus at infinite

Диапазон ISO:

100-6400

Скорость затвора:

1с — 1/8000с

Разрешение фото:

4000 × 3000 (4:3)
3840 × 2160 (16:9)

Разрешение видео:

4K: 3840 x 2160 при 30 кадр/с
FHD: 1920 × 1080 при 60/120 кадр/с
HD: 1280 × 720 при 60/240 кадр/с

Формат сжатия видео:

H.264/H.265

Максимальный битрейт видео:

60Мбит/с

Фото формат:

JPEG/DNG

Видео формат:

MP4

Поддерживаемые SD-карты:

Micro SD, серия UHS-3, Макс. ёмкость: 128Гб (FAT32)

Возможные подключения:

Micro USB

Вес (с учетом RTC АКБ):

120 грамм

Размеры камеры:

58 × 50 × 53мм

Подвес

Контролируемый диапазон:

Шаг: от -90 ° до + 10°

Точность подвеса:

неподвижно: ±0.01°
в движении: ±0.2°

Стабилизация изображения:

3-осевая механическая

Наземная станция

Процессор:

Quad Core 64-bit

Графический процессор:

PowerVR

Операционная система:

Android 6.0

ОЗУ:

4Гб DDR3

Встроенный накопитель:

64Гб eMMC

Поддерживаемые SD-карты:

Micro SD, Макс. ёмкость: 64Гб

Верхний дисплей (видоискатель):

7-дюймовый 720p
Антибликовое покрытие; Яркость: 1000кд/м²

Нижний дисплей (консоль управления):

5-дюймовый 1080p мультисенсорный дисплей; Антибликовое покрытие; Яркость: 600 кд/м²

Встроенная камера:

Фронтальная 5Мп

Рабочая частота управления:

2.4-2.47ГГц

Макс. расстояние передачи:

1км, в соответствии с требованиями FCC (в беспрепятственной и свободной от помех зоне)

Рабочий диапазон частот видеопотока:

5.1-5.8ГГц

Макс. расстояние передачи видеопотока:

1км, в соответствии с требованиями FCC (в беспрепятственной и свободной от помех зоне)

Макс. качество видеопотока в режиме реального времени:

1080p при 60 кадр/с

Задержка при передачи видеопотока в режиме реального времени:

<10мс

Беспроводное подключение:

Bluetooth 2.1 EDR
4.0 BLE Wi-Fi (802.11b/g/n/ac)
Miracast & DLNA support

Вспомогательные разъемы:

Micro USB × 1/Micro HDMI-out × 1/SD Card Slot × 1/DC-in × 1

Сенсоры:

Магнетометр/Акселерометр/3-осевой гироскоп/Фото сенсор/Ультразвуковые сенсоры сближения/Микрофон/GPS-модуль

Диапазон рабочих температур:

0°C — 40°C

Питание:

3S 6000мАч LiPo

Макс. рабочее напряжение:

11.1В при 4A

Мощность:

66Втч

Вес АКБ:

444 грамм

Размеры АКБ:

156.7 × 68.4 × 40.7 мм

Макс. зарядное напряжение:

18В

Размеры аппаратуры:

171.5(Д) × 104.7(В) × 230(Ш) мм

Вес:

1546гр

Интеллектуальная батарея

Ёмкость:

4S 6700мАч LiPo

Напряжение:

14.8В

Тип батареи:

Литий-полимерная

Мощность:

99.16Втч

Вес:

615 грамм

Макс. зарядное напряжение:

17.4В

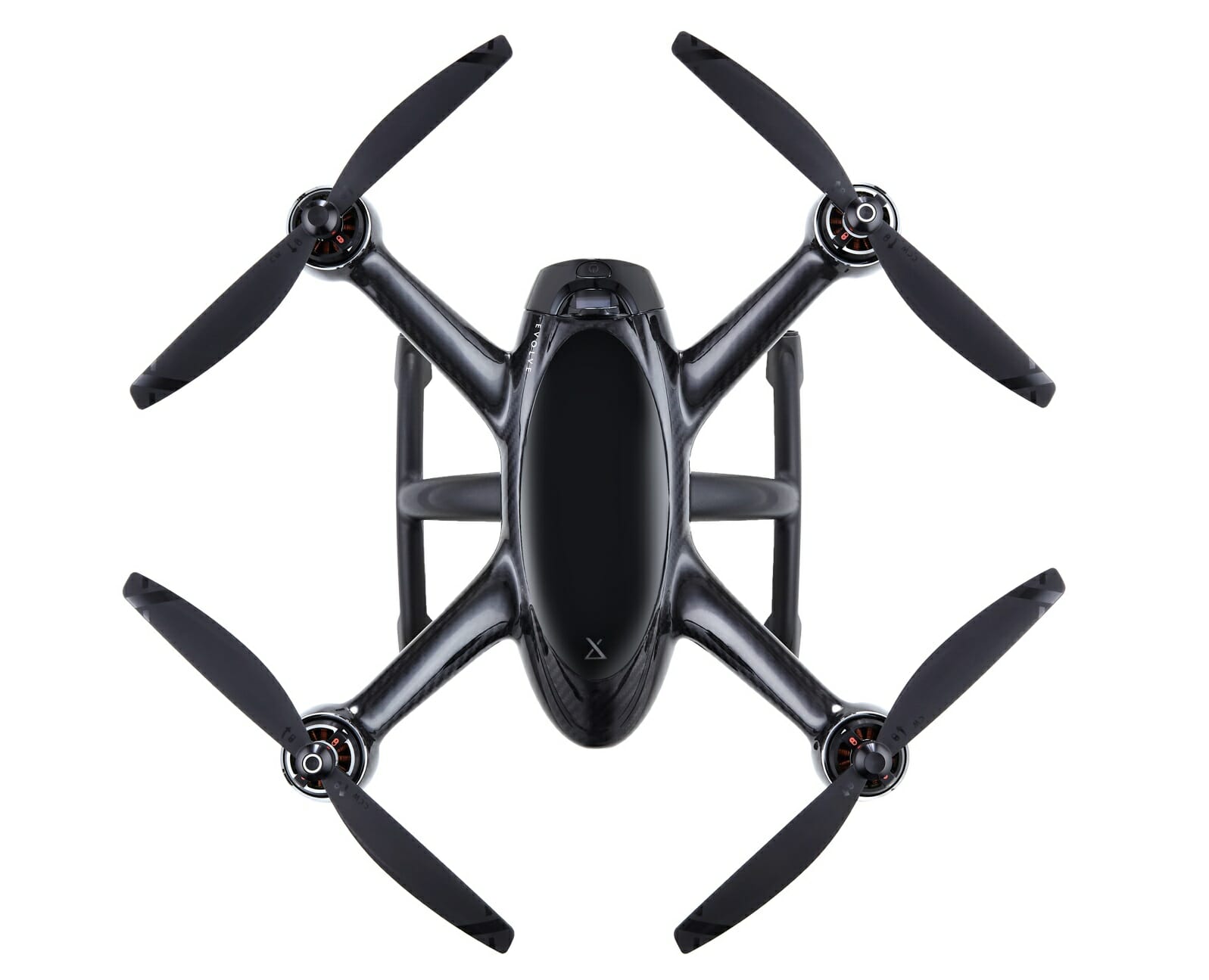

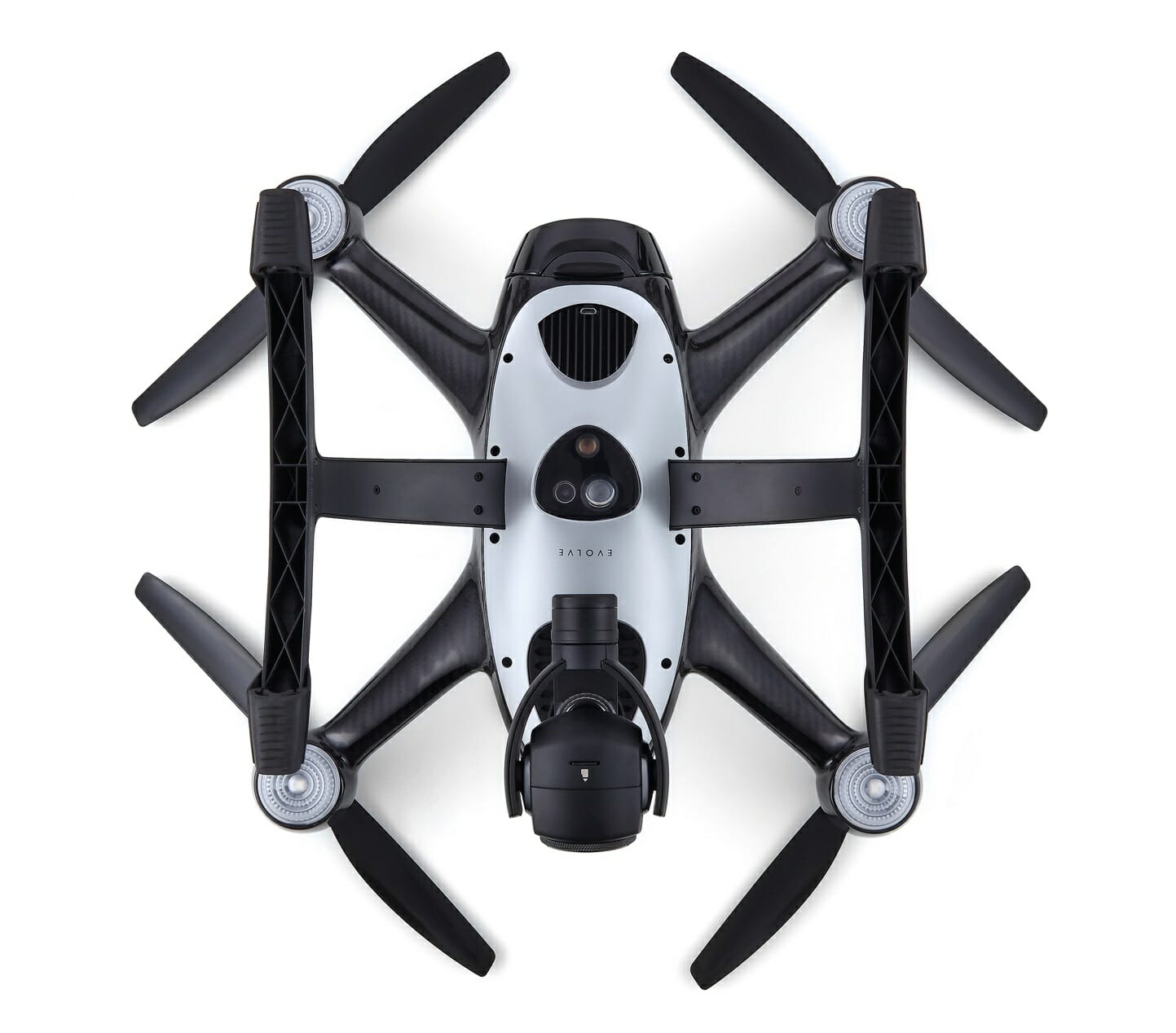

Внешний вид

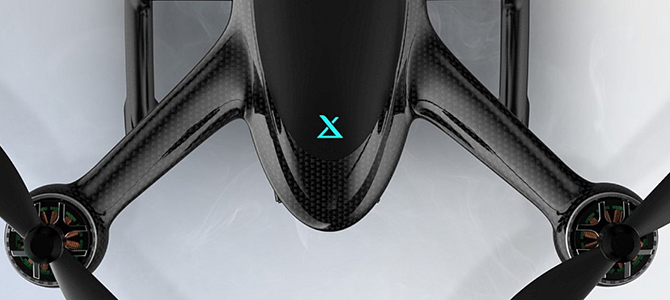

Моторы

Высокомощные запатентованные бесколлекторные двигатели мощностью 650KV представляют собой высокочастотный виброгасящий механизм, в котором двигатель и электронный контроллер скорости размещаются в одном месте и отделены от других элементов с помощью резиновых прокладок «AbShoc» для снижения вибрации и достижения максимальной тяги 1.7кг с каждого мотора (до 96 км/ч). Оснащаются механизмом быстрого съёма несущих винтов.

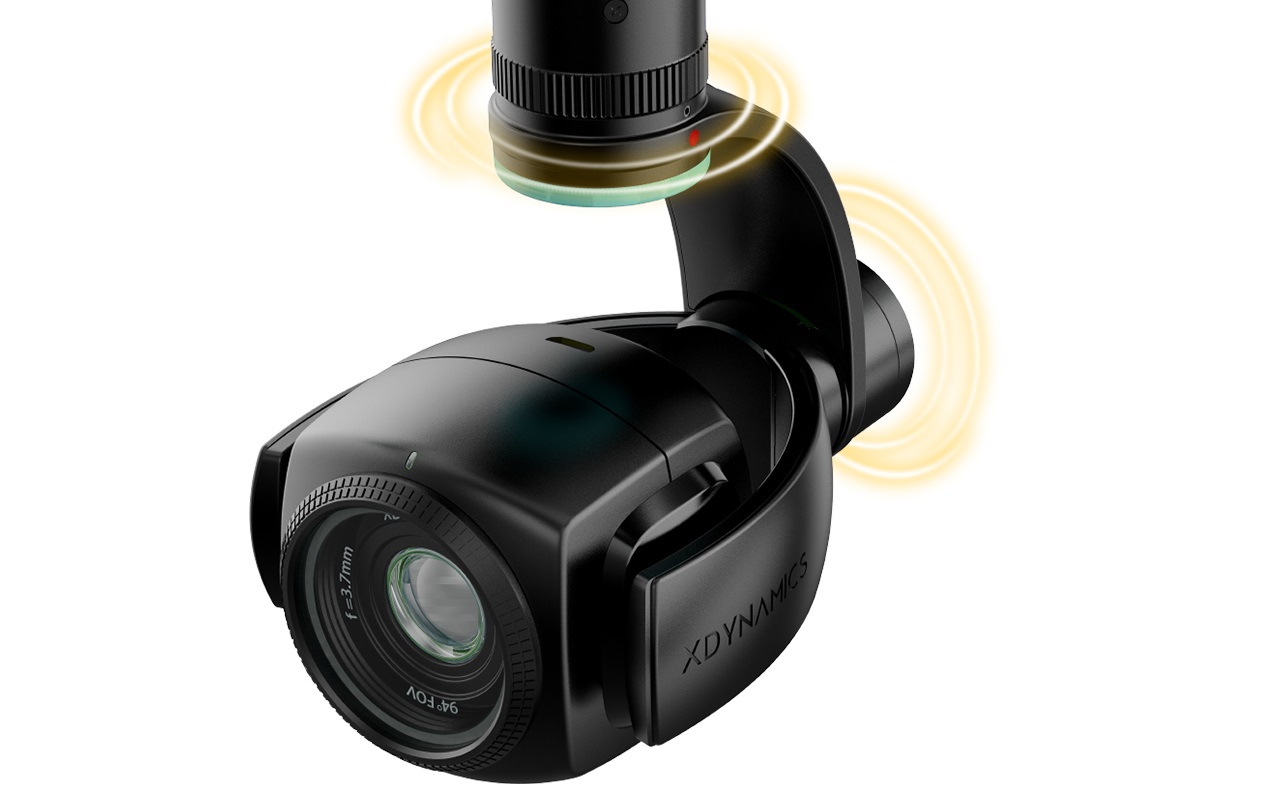

Камера

По умолчанию Evolve оснащается 12Мп 4К камерой построенной на 1/2.3-дюймовой CMOS матрице Sony, с 21мм объективом F/2.8 и с углом обзора — 94°. Камера подвешивается на 3-осевом антивибрационном механическом подвесе. Записывает идеально гладкое изображение в следующих режимах: 4К при 30 кадрах в секунду; 1080p при 60/120 кадрах секунду и 720p при 60/240 кадрах в секунду, приспосабливаясь к различным сценариям и темам, начиная от спокойных пейзажей до динамичных спортивных селфи. Поддерживает RAW/DNG форматы, записывает видео при максимальном битрейте 60Мбит/с. Подвес дрона помимо стоковой 4К камеры адаптирован под установку зеркальной цифровой и панорамной фотокамеры, смена которых осуществляется менее чем за 3 секунды, благодаря запатентованному адаптеру.

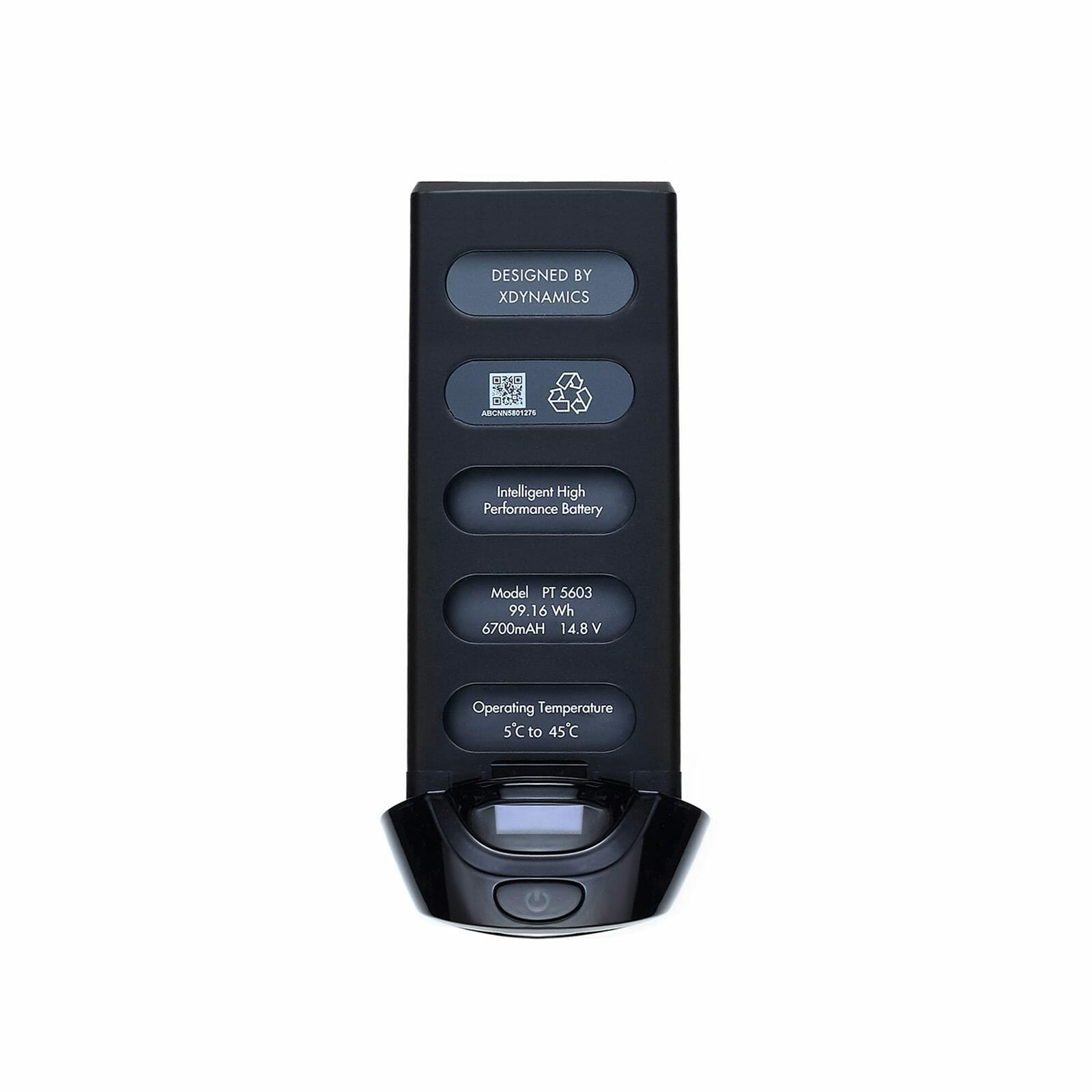

Питание

Evolve комплектуется интеллектуальным 4-баночным (14.8В 4S) литий-полимерным АКБ, собственной разработки XDynamics, ёмкостью 6700мАч 99.16Втч. Обеспечивает максимальное время полёта — 20 минут. Заряжается от идущего в комплекте ЗУ.

Управление

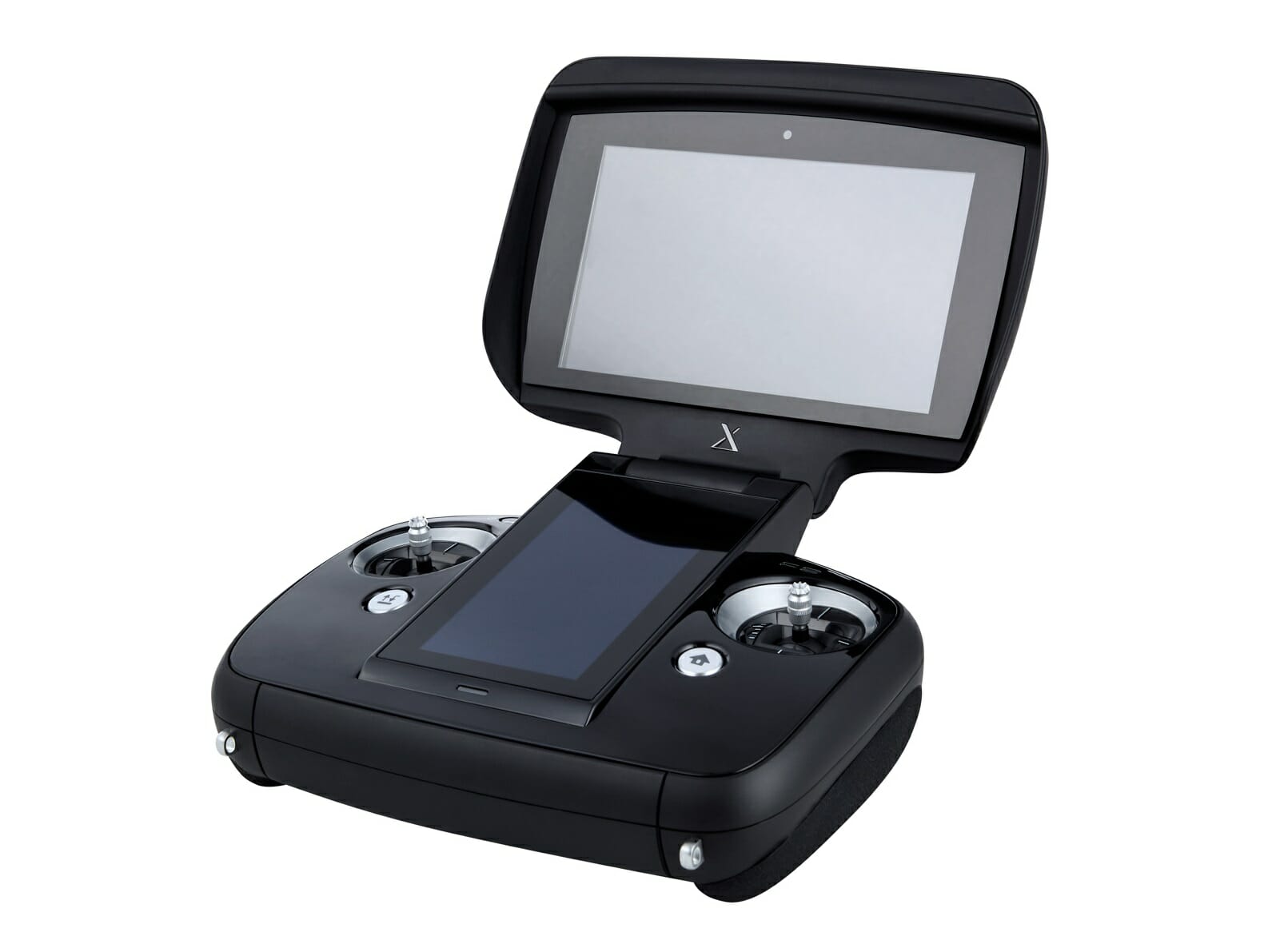

Evolve предложил новый подход к управлению дроном. Новый запатентованный контроллер получил собственное ПО и целых два раздельных между собой дисплея. Оба экрана обладают улучшенной яркостью (ярче любого смартфона в 2 раза) и прекрасно отображают информацию под прямыми солнечными лучами.

В качестве отображения картинки получаемой с камеры, а также для работы с полученным фото/видеоматериалом выступает 7-дюймовый мультисенсорный экран, встроенный в складываемую панель пульта. Второй 5-дюймовый экран расположенный между стиками будет выступать в роли панели управления дроном. Таким образом, производитель практически полностью отказался от привычных кнопок, придерживаясь современных тенденций смартфонов, цифровых камер и портативных игровых консолей.

Режимы полёта

В распоряжении пользователя доступны 3 режима полёта:

GPS mode — обеспечивается точное удержание позиции в моменты когда не поступает никаких команд с аппаратуры управления пилота. Для использования необходимо стабильное спутниковое соединение. Рекомендуется для новичков.
Custom mode — предоставляет доступ к двум специальным подрежимам: «Simple Mode» и «Waypoints Mode»
Altitude mode — удерживает текущую высоту. Становится актуальным когда отсутствует спутниковое покрытие. Не держит позицию и может дрейфовать в направлении ветра. Подходит только для продвинутых пользователей.

Smart режимы

Чтобы расширить творческий потенциал пользователя доступны три предустановленных автоматических режима полёта и съёмки:

Point of Interest

В режиме Point of Interest (Точка интереса) дрон будет в автоматическом режиме совершать круговой облёт выбранного объекта на заданной высоте и расстоянии.

WayPoint Operation

В режиме WayPoint Operation (Полёт по точкам) пользователю достаточно указать на дисплее пульта маршрут полёта (путевые точки), задать высоту и направление, после чего дрон в автоматическом режиме исполнит полёт по маршруту, ну а пилоту можно будет сконцентрироваться на съёмке.

Course Lock

Продвинутый аналог режима «Headless» отключающий ориентацию дрона перед/зад, что позволяет пользователю не беспокоится о том, какой стороной дрон смотрит на пилота. В этом режиме не важно какой стороной дрон развёрнут по отношению к пилоту, перемещение стика управления вперёд будет всегда соответствовать полёту дрона от пилота, а перемещение стика к себе — полёту к пилоту.

Продвинутая система пилотирования

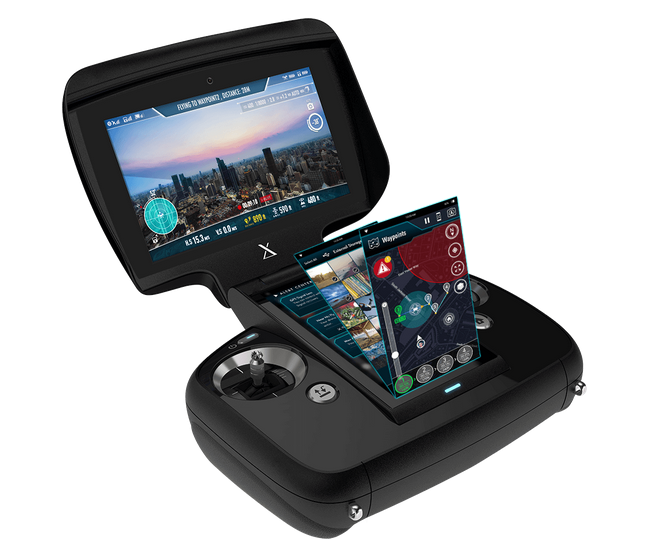

Производитель воплотил все в одном пакете, аппаратные средства и программное обеспечение. Пульт дрона Evolve в целом является продвинутой системой пилотирования (smart pilot system — SPS), которая сочетает в себе все необходимые функции для одновременного пилотирования и съёмки одним пилотом, как для любителя, так и для профессионала в рамках единого интерфейса:

Менеджер альбома: позволяет просматривать, организовывать, сортировать, переименовывать, подписывать медиа файлы по своему желанию, улучшать качество изображений посредством специальных фильтров.
Центр предупреждений: в процессе полёта помогает пилоту решать возникающие проблемы в виде уже готовых решений.
Режимы полёта: вы можете делать селфи, когда дрон следует за вами или задавать дрону акцент для съёмки отдельных мест, которые участвуют в плане полёта предварительно созданного пилотом.
Планировщик полёта: позволяет пилоту задать несколько точек для запланированного автономного полёта, высоту, а так же направление. Далее дрон все сделает сам.

Чтобы реализовать максимальную функциональность в одном пульте управления, разработчик оснастил аппаратуру 64-битным 4 ядерным процессором, графическим ускорителем, 4Гб оперативной памяти DDR3, где всем этим железом управляет операционная система Android, которая по качеству работы свободно конкурирует с высокотехнологичными современными планшетами.

Бенни Чан, генеральный директор XDynamics сказал: «Аппаратура Evolve это то, что кардинально отличает наш дрон от любых других. Мы собрали готовый к эксплуатации продукт, после покупки которого, вам не нужно будет заниматься скачиванием специальных приложений и сопряжением устройств. Здесь всё готово к надёжной и безопасной эксплуатации, как в любительской сфере, так и в профессиональной».

FPV

Дрон Evolve передает видеокартинку с камеры дрона в режиме реального времени в разрешении высокой четкости 1080p при 60 кадрах в секунду с нулевой задержкой (ниже 10 миллисекунд). Благодаря отсутствию задержки при передаче данных вы всегда управляете дроном без опасения столкнуться с препятствиями встречающимися на его пути, находясь на большом расстоянии от места взлёта.

Сверхточная система позиционирования

Совокупность четкого алгоритма работы электронных устройств позиционирования, в том числе модуля Глонасс, оптических сенсоров и сенсоров типа LIDAR, обеспечивается сверхточное позиционирование, которое может поспорить с другими широко известными системами применяемыми на дронах известных брендов.

Цена

Беспилотник Evolve реализуется через официальные источники XDynamics по цене — 2499$. Цена за дрон с цифровой и панорамной камерой будут объявлены разработчиком позднее. Официально не поставляется в РФ!

Вывод

XDynamics Evolve $2499

8.9111111111111

Цена

6/10

Камера

9/10

Функциональность

10/10

Время полета

9/10

Летные качества

9/10

Компактность

8/10

Комплектация

10/10

Надежность

10/10

Цена/Качество

10/10

Плюсы

Качество/Дизайн
Карбоновый монокок (Лёгкий/Прочный)
Мощная силовая установка (до 96 км/ч)
Сверхточная система позиционирования
4K камера
3-осевой мех. подвес с механизмом быстрого съёма
Мультифункциональный пульт управления/Качество видеопотока 1080p при 60 кадр/с
Доп. аксессуары: Зеркальна/Панорамная/Термальная камеры
Автоматические режимы полёта и съёмки
Голосовое управление

Минусы

Официально не поставляется в РФ
Цена
Время полёта

Очередной профессиональный инструмент разработанный с нуля для реализации поставленных задач в таких сферах как телевидение и кинопроизводство, инспекция инфраструктур, а так же в любом другом направлении, где требуется получение высококачественного изображения на расстоянии без задержек в режиме реального времени.
