Введение

Yuneec International – зарекомендовала себя в инновационных разработках в сфере электроники для малой авиации, а так же наработан большой опыт в области электромоторов и системах хранения электроэнергии. Существует на рынке более 15 лет. Всех любителей беспилотного хобби Yuneec привлекли в 2015 году на выставке СES, представив три беспилотника: Yuneec Typhoon Q5004K/Typhoon Q500+/Tornado H920. После чего у компании DJI Innovation появился достойный конкурент. Позднее Yuneec подписала крупный контракт с Intel на совместную разработку беспилотных летательных аппаратов.

Особенности

  • Мощная бесколлекторная установка
  • Позиционирование GPS/GLONASS
  • Автовзлёт и посадка
  • Удержание позиции
  • Автоматические режимы следования и возврата
  • 12Мп 4К камера CGO3 встроенная в 3-осевой механический подвес
  • Персональная наземная станция (пульт управления) ST10+ с встроенным 5.5-дюймовым FPV дисплеем
  • Ручной стабилизатор для наземной съёмки CGO SteadyGrip
  • Макс. время полёта 25 мин
  • Макс. скорость горизонтального полёта 29 км/ч
  • Макс. расстояние FPV удаления 600м
  • Макс. высота подъёма 122м
  • Транспортировочный кейс
  • Готов к FPV полёту из коробки

Комплектация

Разработчик комплектует дрон в единственной максимальной комплектации:

  • Yuneec Q500 Typhoon 4K
  • 12Мп 4К камера CGO3 на 3-осевом подвесе
  • Персональная наземная станция (пульт управления) ST10+ 2.4ГГц/5.8ГГц с встроенным 5.5-дюймовым сенсорным FPV дисплеем
  • Ручной стабилизатор для наземной съёмки CGO SteadyGrip
  • 2 × аккумулятора 3S 11.1В 5400мАч 59.9Втч
  • 4 × несущих винтов (2CW/2CCw)
  • 2 × запасных несущих винтов (2CW/2CCW)
  • Блок питания 220В
  • Адаптивное зарядное устройство (с комплектом кабелей для подключения аккумуляторов к самой зарядке)
  • Кабель для зарядки аккумуляторов от прикуривателя автомобиля
  • Зарядное устройство для аппаратуры ST10+
  • USB комплект для обновления прошивки камеры и дрона
  • CGO3 UV-фильтр (предварительно устанавливается на камеру, когда требуется уменьшить количество дневного света)
  • MicroSD 16Гб (на которой закачены: инструкция, руководство по быстрому старту, рекомендации, видео по распаковке, видео руководство по быстрому старту и новые видео ролики с дронами)
  • Транспортировочный чехол к подвесу квадрокоптера
  • Солнцезащитный козырек на присосках (устанавливается на дисплей пульта)
  • Ремень подвесной (для пульта управления)
  • Ключ для установки несущих винтов
  • Пинцет
  • Кейс для транспортировки Q500 Typhoon 4K и сопутствующих аксессуаров
  • Ключи к кейсу (не всегда присутствуют в комплекте)
  • Инструкция к StadyGrip
  • Инструкция к камере 4К
  • Светодиодная карта (описание назначения режимов светодиодной индикации)
  • Инструкция к квадрокоптеру Yuneec Q500 Typhoon 4K

Спецификация

Дрон

Бренд:
Yuneec

Модель:
Typhoon Q500 4K

Вес дрона с АКБ:
1700гр

Вес дрона без АКБ:
1130гр

Питание:
3S 11.1В 5400мАч LiPo

Макс. время полёта:
25 мин

Режимы полёта:
Интеллектуальный/Визуальный/Возврат домой

Макс. высота полёта:
122м

Макс. скорость поворота:
65°/сек

Максимальный угол крена:
35°

Рабочий диапазон частот:
2.4ГГц

Скорость снижения:
7.2км/ч

Макс. скорость горизонтального полёта:
Angle Mode: 27 км/ч
Follow Me/Watch Me: 35 км/ч

Камера

Тип:
CGO3

Вес:
195гр

Матрица:
1/2.3-дюймовая CMOS

Объектив:
14мм f/2.8 – без искажений

Система фокусировки:
Aerial Optimized Fixed Focus

Поле зрения:
115°

Баланс белого:
автоматически или ручная настройка

Разрешение видео:
UHD 4K при 30 кадр/с
2.7K: при 30кадр/с
2.5K: при 30 кадр/с
1080p: при 24/25/30/48/50/60/120 кадр/с

Разрешение фото:
12Мп

Частотный диапазон видеопотока:
5.8ГГц

Дальность передачи видео в соответствии с требованиями:
FCC: 600м
CE: 300м

Входное рабочее напряжение:
12В

Диапазон рабочих температур:
+10°C до +50°C

Микрофон:
есть

Память(хранение файлов):
MicroSD карта/Класс 10/Ёмкость от 4Гб до 128ГБ

Персональная наземная станция

Модель:
ST10+

Операционная система:
Android™

Количество каналов:
10

Дальность радиопередачи в соответствии с требованиями:
FCC: до 800м
CE: 400м

Видеоприёмник:
Встроенный 5.8ГГц

Дисплей:
LСD ёмкостной мульти-сенсорный 5.5 дюймов

Разрешение LCD дисплея:
854 × 480p

Полётная телеметрия:
да

Тактильная (вибрационная) и звуковая обратная связь:
да

Встроенный LiPo аккумулятор (Напряжение/Ёмкость):
3.6В/5200мАч 18.72Втч

Меню камеры:
Баланс белого/Экспозиция/ISO/Выдержка/Разрешение видео/Частота кадров/Запись видео/Сделать фото

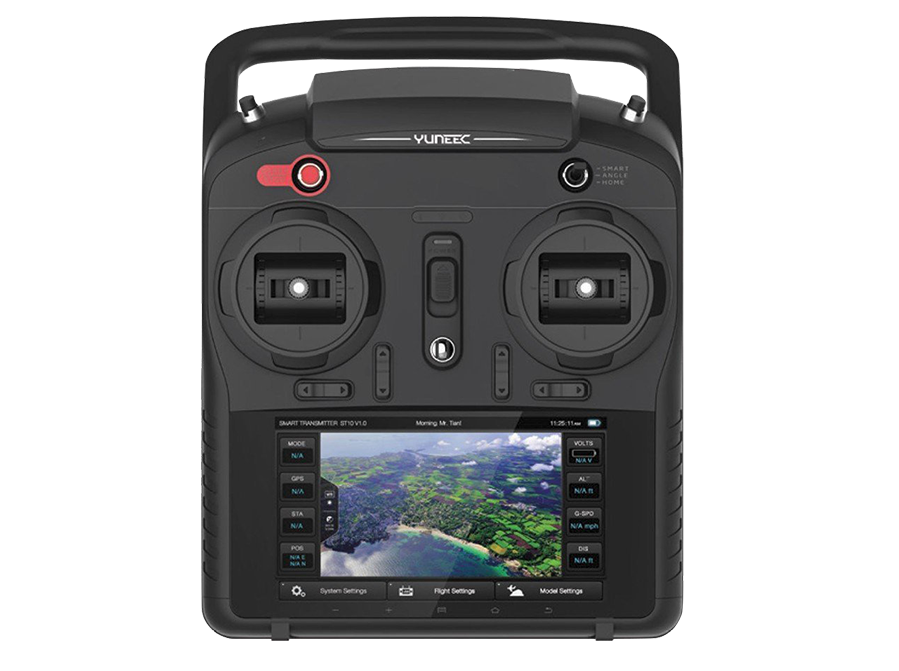

Yuneec Q500 Typhoon 4K трансмиттер

CGO SteadyGrip

Вес (без камеры и подвеса):
395гр

Совместим с камерами:
CGO2GB/CGO2+/CGO3

Внешний вид

Yuneec Q500 Typhoon 4K сбоку

Yuneec Q500 Typhoon 4K вид сверху

Yuneec Q500 Typhoon 4K вид по диагонали

Моторы

В арсенале Yuneec Q500 Typhoon 4K бесколлекторные моторы, собственная разработка компании «Yuneec». Потенциала силовой установки в полной мере хватает для реализации стабильного полёта даже в ветреную погоду. Информацию о производительности разработчик не уточняет.

Yuneec Q500 Typhoon 4K motor

Камера

На борту беспилотника 12Мп 4К камера построенная на 1/2.3-дюймовой CMOS матрице. Объектив: 14мм f/2.8 – без искажений с углом обзора 115°. Камера встроена в 3-осевой механический подвес. Тандем обеспечивает высококачественную стабилизированную аэросъёмку в режимах видеозаписи: 4К при 30 кадр/с; 2.7К при 30 кадр/с; 2.5К при 30 кадр/с; 1080P при 24/25/30/48/50/60/120 кадр/с. Записанный материал сохраняется на внешнем носителе формата microSD ёмкостью от 2-128Гб (в комплекте 16Гб).

FPV

Полет от первого лица для Q500 Typhoon 4K реализован благодаря встроенному 10-канальному видеопередатчику работающему на аналоговой частоте 5.8ГГц. Картинка с камеры в режиме реального времени без задержек передаётся на встроенный в пульт управления 5.5-дюймовый LCD дисплей, а встроенный модуль телеметрии позволяет выводить основные контрольные данные о полёте. Согласно спецификации тандем обеспечивает уверенную передачу видеопотока на расстоянии до 600м.

Yuneec Typhoon Q500 4K дисплей

Режимы полёта

В распоряжении пользователя доступны:

Smart режимы

  1. Watch Me — активируется с пульта на дисплее (красный значок виде глаза), после чего камера дрона направлена только на пилота. Если в этом режиме правый стик отвести влево или вправо, то дрон произведет «круг почёта» вокруг вас.
  2. Follow Me — дрон следует за аппаратурой управления, пользователь в центре кадра.
  3. Home Mode (Return to Home) — осуществляет возврат дрона к аппаратуре управления.

Angel режим

Раскрывает весь потенциал беспилотника, углы максимальны, электронные помощники, такие как удержание позиции, контроль дистанции — отключены. Подходит для продвинутых пользователей.

Питание

Питание дрона осуществляется от 3-баночной (3S 11.1В) литий-полимерной АКБ ёмкостью 5400мАч. По умолчанию в комплектации укладываются сразу две батареи. Согласно спецификации разработчика обеспечивает макс. время полёта — 25 минут. На практике это время составляет в среднем около 20-22 минут. Заряжается от идущего в комплектации ЗУ, а также зарядка может осуществляться от автомобильного прикуривателя посредством соответствующего кабеля (в комплекте).



Персональная наземная станция

Управление квадрокоптером Yuneec Q500 Typhoon 4K осуществляется посредством 10-канальной персональной наземной станции с встроенным 5.5-дюймовым сенсорным FPV дисплеем — Yuneec ST10+. Обеспечивает радиоконтроль на частоте 2.4ГГц. Благодаря встроенному видеоприёмнику работающему на частоте 5.8ГГц позволяет принимать видеопоток с камеры дрона и выводить его на LCD дисплей. Питается аппаратура от встроенного литий-полимерного 2-баночного (3.6В) аккумулятора ёмкостью 5200мАч 18.72Втч. Заряжается от идущего в комплекте ЗУ. Согласно спецификации максимальное расстояние радиоконтроля составляет 800м.

Назначение кнопок и переключателей



Тест-драйв

Показал отличные лётные характеристики, динамичный и ветроустойчивый. Отметим позиционирование, показательно точно удерживает позицию. Первый взлёт рекомендуется производить в режиме «Smart». В этом режиме дрон не взлетает, если он не поймает 10 спутников, а это в свою очередь обеспечивает стабильный и безопасный полёт.

Порадовала функция «Безопасный круг», обеспечивает безопасную зону для пилота в радиусе 5-8 метров, дрон не сможет пересечь её, даже если пилот принудительно захочет это сделать.

Все smart-режимы отработал без нареканий. Режим «Angel» предназначен для более продвинутых пилотов. Стоит учитывать, что в данном случае функция «Безопасный круг» не работает!

В случае, если по каким либо причинам пропадёт связь с дроном, то Yuneec Q500 Typhoon 4K сам перейдёт в режим «Возврата домой» и вернётся в место, где находится пульт управления.

В режиме «Home» дрон послушно возвращается к аппаратуре управления и осуществляет посадку в пределах безопасного круга (при условии, что на пути возврата квад не повстречает никаких препятствий).

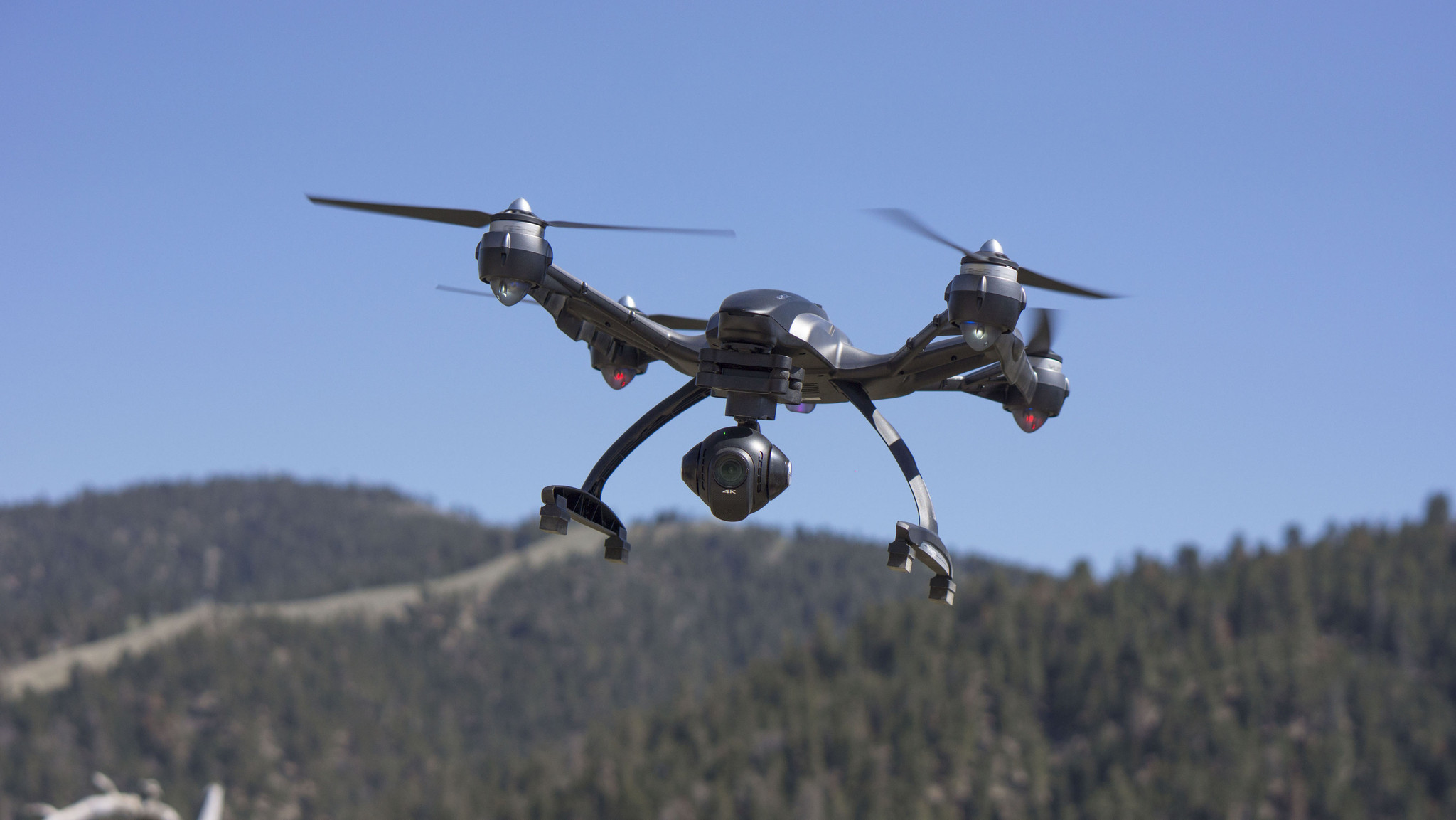

Yuneec Q500 Typhoon 4K в полете

Цена

Квадрокоптер Yuneec Q500 Typhoon 4K реализуется через все известные торговые площадки по цене от 400$.

Вывод

Yuneec Typhoon Q500 4k от $400
Yuneec Typhoon Q500 4k
7.9555555555556
Цена
4/10
    Камера
    9/10
      Функциональность
      8/10
        Время полета
        9/10
          Летные качества
          8/10
            Компактность
            5/10
              Комплектация
              10/10
                Надежность
                10/10
                  Цена/Качество
                  10/10

                    Плюсы

                    • Дизайн
                    • Высокое качество изготовления
                    • Лётные показатели
                    • Smart режимы
                    • Точность позиционирования (удерживает позицию как привязанный)
                    • 4К камера (качество съёмки)
                    • Полёт от первого лица (качество передачи видеопотока)
                    • Работа 3-осевого подвеса
                    • CGO Steadygrip V3 в комплекте
                    • Готов к FPV полёту из коробки

                    Минусы

                    • Не облетает припятствия
                    • На аккумуляторе нет отображения информации о текущем заряде (отображается только на пульте)
                    • Расстояние FPV удаления (до 600 м)

                    Отличный дрон для реализации качественной любительской аэросъёмки. Достойная замена дорогостоящему Фантому 3-го поколения. В полной мере потенциал беспилотника оценят продвинутые пользователи. Стоит отметить, что Yuneec Q500 Typhoon 4K поставляется в законченном виде и не допускает доработку паяльником. Возрастное ограничение 16+.

                    Фото

                    Фото с квадрокоптером Yuneec Q500 Typhoon 4K.

                    Yuneec Q500 Typhoon 4K старт

                    Yuneec Q500 Typhoon 4K фото в полете

                    Yuneec Q500 Typhoon 4K фото

                    Yuneec Q500 Typhoon 4K размеры

                    Фото сделанные квадрокоптером Yuneec Q500 Typhoon 4K.

                    Yuneec Q500 Typhoon 4K фото в 4К

                    Yuneec Q500 Typhoon 4K фото с дрона в полете

                    Yuneec Q500 Typhoon 4K фото с дрона
