Введение

На прошедшей в январе выставке CES2017 компания Yuneec представила широкий ассортимент свой продукции, среди которой была как уже зарекомендовавшая себя на практике, так и новинки, такие как: Yuneec VALET, Yuneec BREEZE 4K, а также дрон Yuneec Typhoon H520 который реализован на базе уже известного гексакоптера Typhoon H с акцентом на коммерческое применение. На первый взгляд кроме ярко выраженного оранжевого цвета дрон H520 от Typhoon H ничем не отличается, но на деле, все не так, как кажется. Далее подробно.

Особенности

  • Новая HV-батарея, обеспечивающая максимальное время полёта 30 минут
  • Новые высокоэффективные БК-моторы
  • Улучшенные несущие винты с низким уровнем шума
  • Увеличенные по длине лучи
  • Увеличенная грузоподъёмность
  • Цвет гексакоптера
  • Поддержка SDK/API
  • Камера E90 (доп. опция)
  • Камера E50 (доп.опция)
  • Камера с тепловизором CGO-ET (доп. опция)
  • Доработанная аппаратура управления ST16S
  • Полёт по точкам с возможностью планирования, как непосредственно из офиса, так и с аппаратуры ST16S посредством встроенного 7дюймового цветного сенсорного дисплея
  • Режим «5 моторов» (аварийная посадка при отказе одного из моторов стала еще стабильнее)

Yuneec Typhoon H520 photo

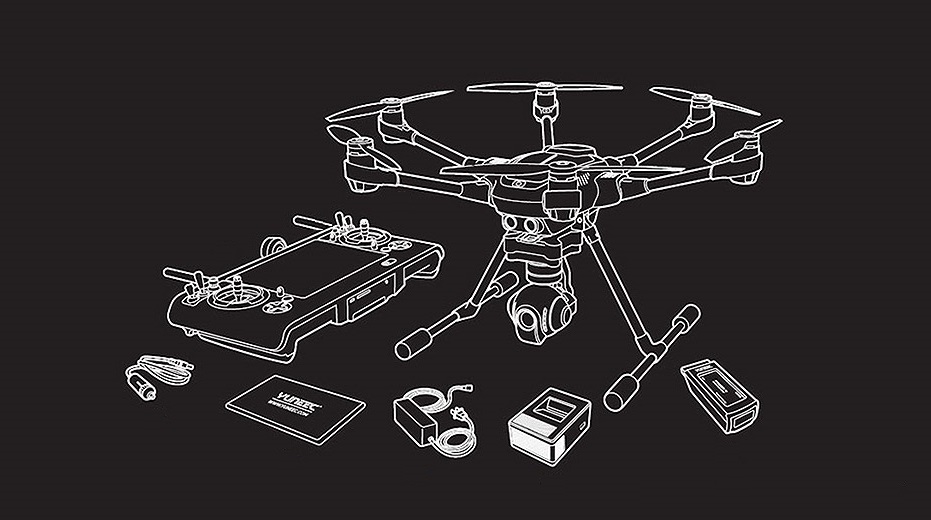

Комплектация

  • Yuneec Typhoon H520
  • Аккумулятор для дрона (4S 6850мАч 7C LiHV)
  • Персональная наземная станция ST16S (с встроенным АКБ 3.6В 8700мАч 31.32Wh Li-ion)
  • Зарядное устройство SC4000-4
  • Адаптер 220В для зарядного устройства
  • 3 × несущих винта «А»
  • 3 × несущих винта «B»
  • 2 × запасных несущих винта «А»
  • 2 × запасных несущих винта «B»
  • Micro SD-card 16Гб (на которой закачены: инструкция, руководство по быстрому старту, рекомендации, видео по распаковке, видео руководство по быстрому старту и новые видео ролики с дронами)
  • USB комплект (для обновления прошивок камеры/дрона/ST16S)
  • Солнцезащитная шторка на дисплей наземной станции
  • Ремень подвесной (для наземной станции)
  • Транспортировочный кейс
  • Инструкция к 4К камере
  • Светодиодная карта (описание назначения режимов светодиодной индикации)
  • Инструкция пользователя

yuneec typhoon h520

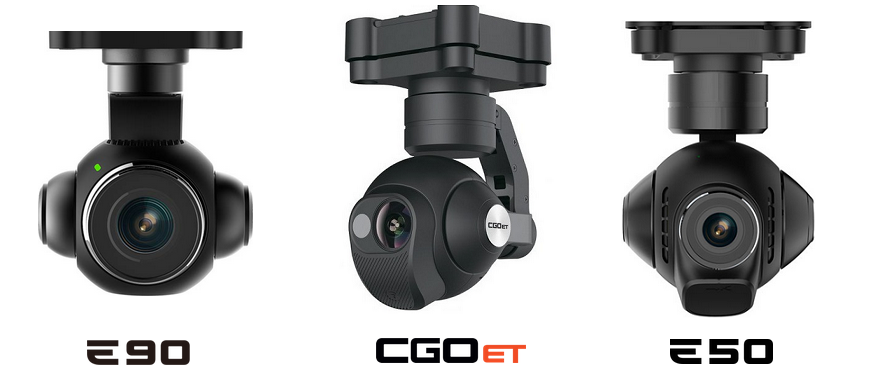

Доп.опции

В список дополнительных опций к Typhoon H520 так же входят (докупаются отдельно):

Камера E50 – камера со средним фокусным расстоянием (40мм), в основе которой идет высококачественный 1/2.3-дюймовый CMOS сенсор способный захватывать неподвижные изображения с разрешением 12Мп. Объектив камеры состоит из десяти линз с низким уровнем искажения и минимальной дисперсией. Адаптирован под применение со стандартными 30мм фильтрами. Камера E50 это идеальный инструмент для осуществления инспекций и мониторинга сотовых вышек, ветровых турбин, нефтяных платформ и т.д. Позволяет осуществлять детальную съемку объектов на безопасном от них расстоянии.


CGO-ET RGB камера с тепловизором – осуществляет одновременно запись двух видео потоков, в инфракрасном спектре и в обычном режиме, благодаря высокой светочувствительности (в 20-ть раз выше человеческого глаза) снимает качественный фото и видео материал даже в условиях низкой освещенности. На экран пользователя полученная видеозапись выводится в режиме картинка в картинке. В результате камера CGO-ET становится эффективным инструментом при ЧС, для поиска и спасения людей, в обеспечении правопорядка, пожаротушении, строительстве, обслуживании солнечных панелей и т.д.

Камера E90 — скоростная широкоугольная камера с высоким разрешением (до 4К при 60FPS), подвешенная на высокоточный бесколлекторный подвес. Идеально подходит для получения фото и видео высокого качества. В основе камеры используется 20Мп 1-дюймовый сенсор и скоростной чип обработки изображений последнего поколения H2. E90 идеальный вариант для обеспечения должного контроля в местах с большим скоплением людей, поисково-спасательных операциях и 3-D картографировании/моделировании. Её возможности так же оценят профессионалы в сфере видео вещания, а так же в фото видеоиндустрии за высокоскоростную съемку и точную цветопередачу.

Yuneec Intel RealSense R200 obstacle abvoidence

Система видения Intel RealSense R200 камера с отдельным модулем питания Intel Atom совместно с парой ультразвуковых сенсоров – обеспечивает дрону способность обнаруживать препятствия (реализует точную 3D-копию модели окружающего мира) и интеллектуально облетать их.

Спецификация

Дрон

Бренд:
Yuneec

Модель:
H520

Макс. время полёта
30 мин

Рама:
520мм

Взлётный вес:
1890гр

Питание:
4S 6850мАч 7C LiPo

Зарядное устройство:
SC4000-4

Аппаратура:
ST16S

Моторы:
Б/К BL3210 740kV

Макс. высота подъёма:
122м

Частота радиоуправления:
2.4Ггц

Макс. скорость горизонтального полёта:
72км/ч

H520_1

Аппаратура

Операционная система:
Android™

Количество каналов:
16

Дальность передачи (при оптимальных условия):
до 1.6км

Разрешение видеолинка:
HD 720p

Частота видеолинка:
5.8ГГц Wi-Fi

Макс. расстояние FPV удаления
1.6км

Телеметрия полёта:
да

Диагональ LSD дисплея:
17.78см (7 дюймов)

Тактильная и звуковая обратная связь:
да

Питание:
3.6В 8700мАч 31.32Втч Li-Ion

st16 photo

Камера E90

Тип:
E90

Вес (с питанием без подвеса):
350гр

Фокусное расстояние:
23мм

Цветовая чувствительность:
RGB

Поле зрения
DFOV 91°

Разрешение видео
UHD: 4K при 60 кадр/с
2.7K при 60 кадр/с
2.5K при 60 кадр/с
FULL HD: 1080p при 24/25/30/48/50/60/120 кадр/с

Скорость сжатия:
100Мбит/с

Тип сжатия:
AVC/HEVC

DNR:
2D-фильтр

Дальность передачи видео:
до 1.6км

Эффективных пикселей:
20Mп

Формат фото:
RAW(DNG)/JPEG

Электронный затвор:
1/8000 — 4s

Элементы:
7G2P

Память (хранение файлов):
micro SD карта CLASS 10 U3

Диапазон диафрагмы:
F2.8

Размер матрицы:
1-дюймовая CMOS

Температура хранения:
-10°C — 50°C

Рабочая температура:
-10°C — 40°C

Камера CGO-ET

Yuneec Typhoon H520 CGO-ET

Тепловизор

Память:
Micro-SD карта

Поле зрения:
по диагонали 71° / по горизонтали 56°

Чувствительность:
< 50 mK

ИК камера:
неохлаждаемый микроболометр Vox

Размер пикселя:
12μm

Длина волны LWIR:
8-14μm

Скорость изображения:
9Гц

Формат фото:
JPEG/TIFF (14bit raw)

Формат видео:
MP4

Температурный баланс:
Авто

Диапазон рабочих температур:
-10° до 180°

Камера

Матрица:
1/2.8-дюймовая 2M

FOV:
90° диагонали

Диапазон ISO:
100-12800

Скорость затвора:
1/30 — 1/8000с

Видео разрешение:
1920 × 1080p при 30 кадр/с

Фото формат:
JPEG

Видео формат:
MP4

CGO-ET

Размеры:
81 × 108 × 138мм

Вес:
275гр.

Память:
MicroSD карта

Камера E50



Тип:
E50

Вес (с питанием без подвеса):
275гр

Фокусное расстояние:
40мм

Цветовая чувствительность:
RGB

Поле зрения
DFOV 58°

Разрешение видео
UHD: 4K при 30кадр/с
2.7K при 30кадр/с
2.5K при кадр/с
FHD: 1080p при 24/25/30/48/50/60/120кадр/с

Скорость сжатия:
50Мбит/с

Тип сжатия:
AVC

DNR:
2D-фильтр

Дальность передачи видео:
до 1.6км

Эффективных пикселей:
12Mп

Формат фото:
RAW(DNG)/JPEG

Электронный затвор:
1/8000 — 4s

Элементы:
10G

Память (хранение файлов):
micro SD карта CLASS 10 U3

Размер матрицы:
1/2.3-дюймовая CMOS

Температура хранения:
-10°C — 50°C

Рабочая температура:
-10°C — 40°C

О продукте

Yuneec Typhoon H520 – коммерческая версия известного гексакоптера. Идеальное решение для длительных полётов, а так же для проверенных и надежных технологий в одном пакете.

Различие

В отличии от базового предшественника Typhoon H, 520-ый получил абсолютно новую электронику, ПО, более длинные лучи, увеличенные несущие винты с пониженным уровнем шума и механизмом быстрого съема, доработали БК-моторы, в результате удалось добиться повышения подъемной силы и теперь дрон может нести на борту больше дополнительного оборудования, а благодаря новому источнику питания, время полета удалось увеличить до 30 минут. В остальном дроны одинаковы.

Со слов разработчика, основные усилия были направлены на защиту электронного компаса, теперь H520 стал еще надежнее.

Применение

В целом этот гексакоптер бескомпромиссного качества и идеально подходит для повседневного использования. Благодаря технологии «Waypoint», возможности геокопирования в 2D и 3D формате, а так же комплекту средств разработки (SDK)  и поддержке интерфейса прикладного программирования (API), делают Yuneec Typhoon H520 идеальным решением для промышленного применения.

Внешний вид

Yuneec Typhoon H520 Front view

Yuneec Typhoon H520 up view

Yuneec Typhoon H520 view

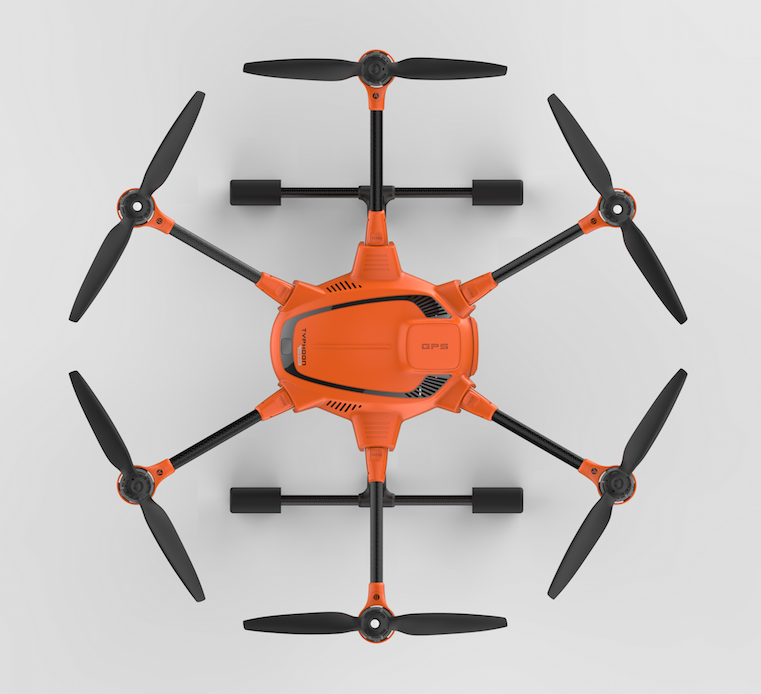

Yuneec Typhoon H520 top view

Yuneec Typhoon H520 back view

Моторы

Как уже упоминалось выше, Yuneec Typhoon H520 получил доработанные БК-моторы — BL3210 740kV (KV850 на Typhoon H). Увеличив длину лучей, размеры и форму несущих винтов производитель заверяет, что H520 стал тише, способен нести больше дополнительной нагрузки, а благодаря режиму «5 моторов» дрон стал еще надежнее и способен осуществлять безопасный полёт, в случае отказа одного из шести эл. двигателей.

Yuneec Typhoon H520 motor

Камера

В стоке Typhoon H520 оснащается той же 12Мп камерой CGO3+ 4К на 3-осевом подвесе, что и Yuneec Typhoon H. А так же в качестве доп.опций доступны еще 3 разные по возможностям и назначению камеры E50, E90 и CGO-ET.

Питание

Гексакоптер H520 комплектуется улучшенной высокопроизводительной HV-батареей — 4S 6850мАч 7C LiPo (против 4S 14.8В 5400мАч 8C 79.9Втч LiPo, что на Typhoon H). Обеспечивает непрерывный полёт до 30 минут (против 25 минут у Typhoon H).

Аппаратура

Зарекомендовавшая себя исключительно с лучшей стороны аппаратура ST16 прошла модернизацию в результате которой в аббревиатуре модели добавилась еще одна буква «S». Разработчик поработал над стабильностью связи, путем установки двух 2.4ГГц антенн и одной отдельной улучшенной 5.8ГГц антенны под видеолинк. Так же наземная станция ST16S получила новый мощный процессор «Intel Quadcore» и классический 7-дюймовый LSD монитор. Работает всё на ОС Android.

st16

Режимы полёта

Гексакоптер H520 унаследовал у дрона с литерой «H» все 6 запрограммированных режимов:

  1. Orbit Me
  2. Point of Interest
  3. Journey
  4. Curve Cable Cam
  5. Follow me + Watch Me
  6. Return to home

Цена

В зависимости от конфигурации цена Yuneec Typhoon H520 будет варьироваться от 1999$ до 4699$. Что касательно камер, то цена камеры CGO-ET с тепловизором равна — 2 242$, камеры E50 —1099.99$, камеры — 1299.99$.

Yuneec Typhoon H520 commercial

Вывод

Yuneec Typhoon H520 от $1999
Yuneec Typhoon H520
8.75
Цена
7/10
    Камера
    9/10
      Функциональность
      10/10
        Время полёта
        9/10
          Лётные качества
          9/10
            Компактность
            7/10
              Комплектация
              10/10
                Надёжность
                10/10

                  Плюсы

                  • Качество исполнения/Дизайн
                  • Складываемые лучи/Автономность
                  • Лётные характеристики
                  • Доработанная аппаратура управления
                  • Система облёта припятствий
                  • Камеры
                  • Новые БК-моторы
                  • Новая HV-батарея/Макс. время полёта
                  • Поддержка SDK/API
                  • Цена (для коммерческого дрона)

                  Минусы

                  • Размеры
                  • Шумный
                  • Полезная нагрузка докупается отдельно

                  Производитель позиционирует Yuneec Typhoon H520 как абсолютно новый продукт. На выходе мы получили доработанную H-версию дрона для коммерческого применения с учётом дополнительно докупаемых опций. В целом как всегда качественный продукт от известного производителя БЛА и в любом случае он заслуживает внимания.

                  Фото

                  Фото с дроном Yuneec Typhoon H520.

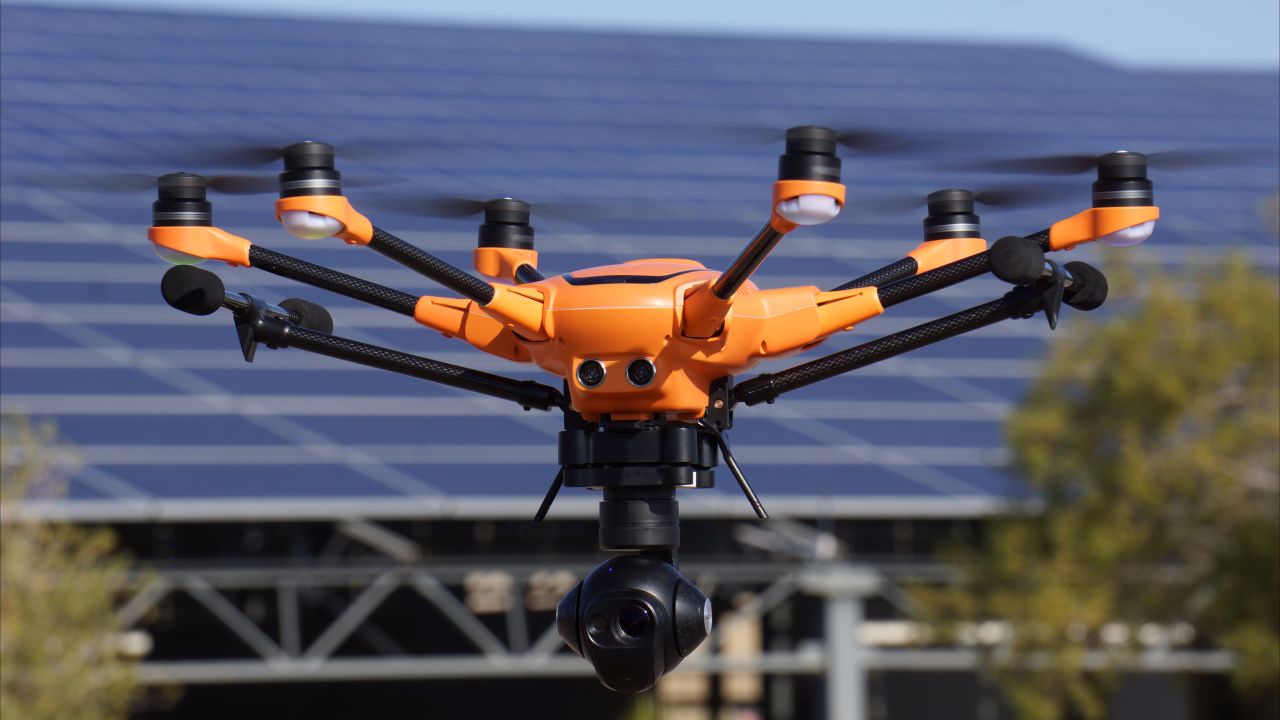

                  yuneec typhoon h520 to fly

                  Yuneec Typhoon H520 Foto live

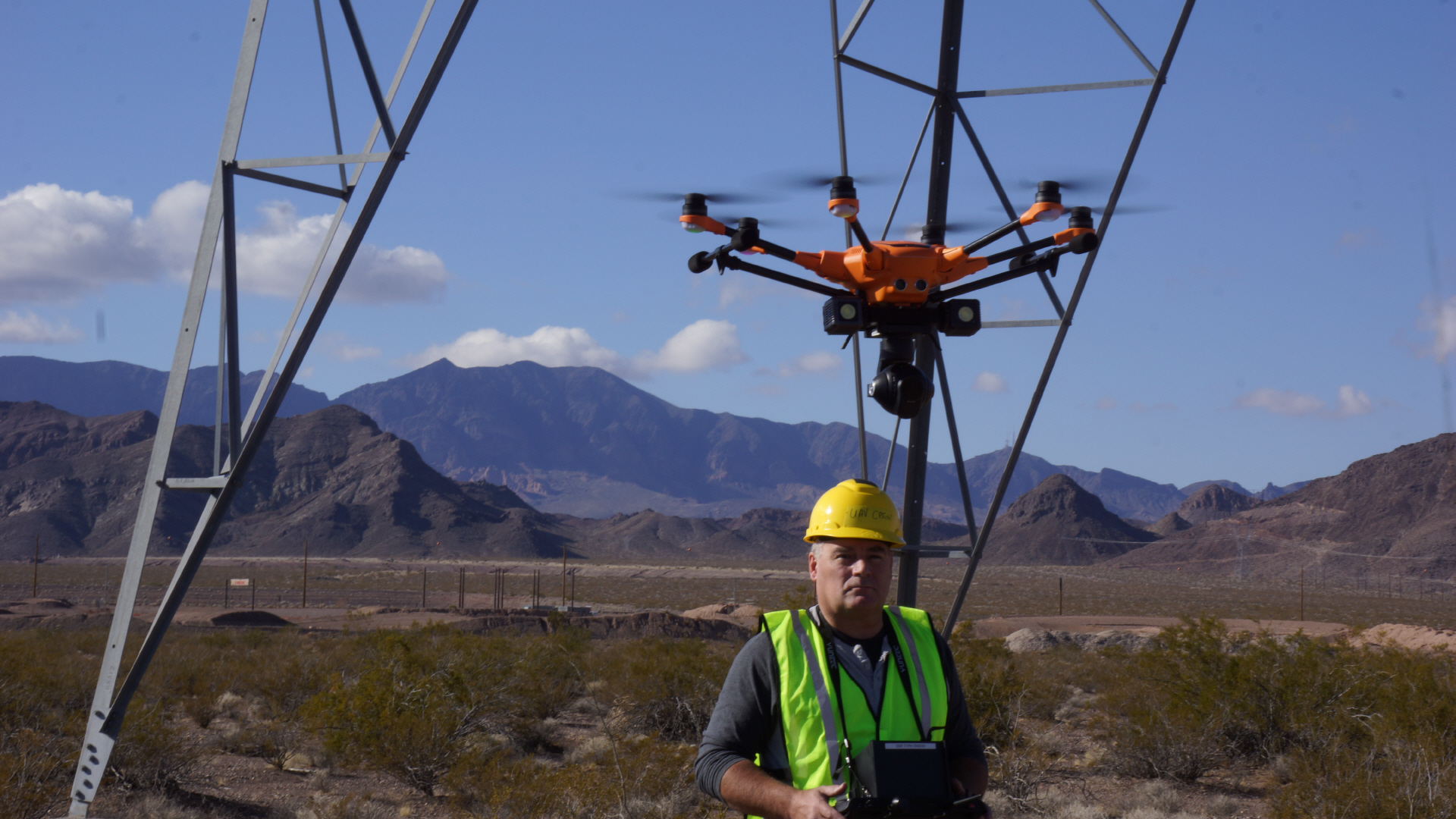

                  Yuneec Typhoon H520 Special equipment

                  Yuneec Typhoon H520 drone flot

                  yuneec typhoon h520 box

                  Видео

                  Видео с дроном Yuneec Typhoon H520.
