Введение

Один из самых популярных квадрокоптеров, который получил признание покупателя из-за очень близкого сходства с беспилотником DJI первой серии. QW350-2 это квадрокоптер 350-класса с бесколлекторной силовой установкой, главной отличительной особенностью которого является присутствующая на борту курсовая видеокамера, работающая в купе с аналоговым видеопередатчиком, чего ранее никогда не встречалось на дронах этой ниши. А замыкает этот тандем встроенный OSD модуль, благодаря которому на экран аналоговых FPV гарнитур обеспечивается вывод всей исчерпывающей телеметрии. Далее подробно в деталях.

Комплектация

  • Квадрокоптер QW350-2 (с литий-полимерным аккумулятором 3S 2700 mAh 20С с JST-разъемом)
  • Пульт управления (питается от 4-х батареек формата «АА», батарейки в комплекте)
  • Зарядное устройство (для аккумуляторов квадрика)
  • Зарядное устройство (для аккумуляторов пульта)
  • Держатель для смартфона (чтобы использовать ваш телефон в качестве камеры)
  • 8-мь запасных несущих винтов (8045 4 CW, 4 CCW)
  • Инструмент
  • Инструкция (на английском и китайском языках)
  • 8-мь наклеек (клеятся на лучи дрона, 4-синих; 4-ре красных)

99

Обзор

  1. Отсек для аккумулятора достаточно вместительный, особенно по высоте.
  2. 433МГц антенна расположилась на задней правой опоре квадрокоптера.
  3. 5.8G антенна расположилась внутри отсека для аккумуляторов
  4. Оснащен таким же типом светодиодов, как и на DJI Phantom.

88888

Без аккумулятора QW350-2 весит 624 грамма. Батарея добавляет квадрокоптеру целых 183 грамма. С АКБ вес дрона составляет — 807 грамм.

В тесте квадрокоптер Chitwan QW350-2 показал максимальное время полета — 15 минут.



Разборка

Разбирается квадрик очень легко и быстро, достаточно 3-х минут и вы можете провести чистку дрона от пыли и грязи изнутри. Отметим отличное качество пайки.

GPS модуль

MJX X900 Controller

Моторы

Моторы: 2212 отличная реплика с «DJI Phantom».

моторы 2212

Регуляторы ESC

БК контроллер

Нет никакой информации о максимальном токе. Качество пайки на высоте!

Чипы управления

Замечен свободный порт BGC, вероятно для управления подвесом. Порадовало наличие UART порта, который позволяет подключить телеметрию через Bluetooth.

Большой 8-ми битный чип от ATmega

QW350-2

FPV камера

Курсовая камера хорошая. Регулировками светочувствительности и цветопередачи можно значительно улучшить качество картинки на выходе, что немаловажно для уверенного FPV полёта.

FPV CAMERA

VTX

5.8ГГц VTX расположился под термоусадкой, мощность 400мВт. Работает в «boscam» диапазоне.

5.8G FPV transmitter

Аппаратура управления

пульт управления 3

Пульт имеет нестандартную форму и предполагает «американский» хват (когда стики перемещаются только двумя большими пальцами).

Назначение переключателей и кнопки PWR

  • Кнопка включения — разделена на три положения (режим зарядки, выкл/вкл.)
  • Два 2-х осевых джойстика («Throttle» левый стик)
  • Левый 3-х позиционный переключатель — отвечает за изменение режимов полета, где: STAB – стабилизация, ATLH – удержание высоты, LOIT – удержание текущего положения;
  • Правый 3-х позиционный переключатель — отвечает за изменение полетных режимов, где: OFF – отключение самого тумблера (например в момент использования режимов левого переключателя); RTL – возвращение в точку взлета; LAND – возвращение в точку взлет с приземлением.

RF-чип поддерживает работу аппаратуры на трех различных частотах: 433/700/800МГц, что не может не радовать.

FPV монитор

Монитор с диагональю в 4.3 дюйма (10.9см), без какой либо защиты от солнечных лучей (козырька например), из-за этого крайне сложно что-либо разглядеть на дисплее в солнечную погоду. Качество отображения картинки ниже среднего, но можно улучшить его с помощью регулировок контраста и яркости. Присутствует RP-SMA разъем для подключения 5.8ГГц антенн. А чуть левее от разъема располагается крошечная кнопка предназначенная для перехода между 9-ю частотами boscam (по умолчанию устанавливается на 5945МГц, восьмая частота по счёту).

Вывод

Chitwan QW350-2 $364

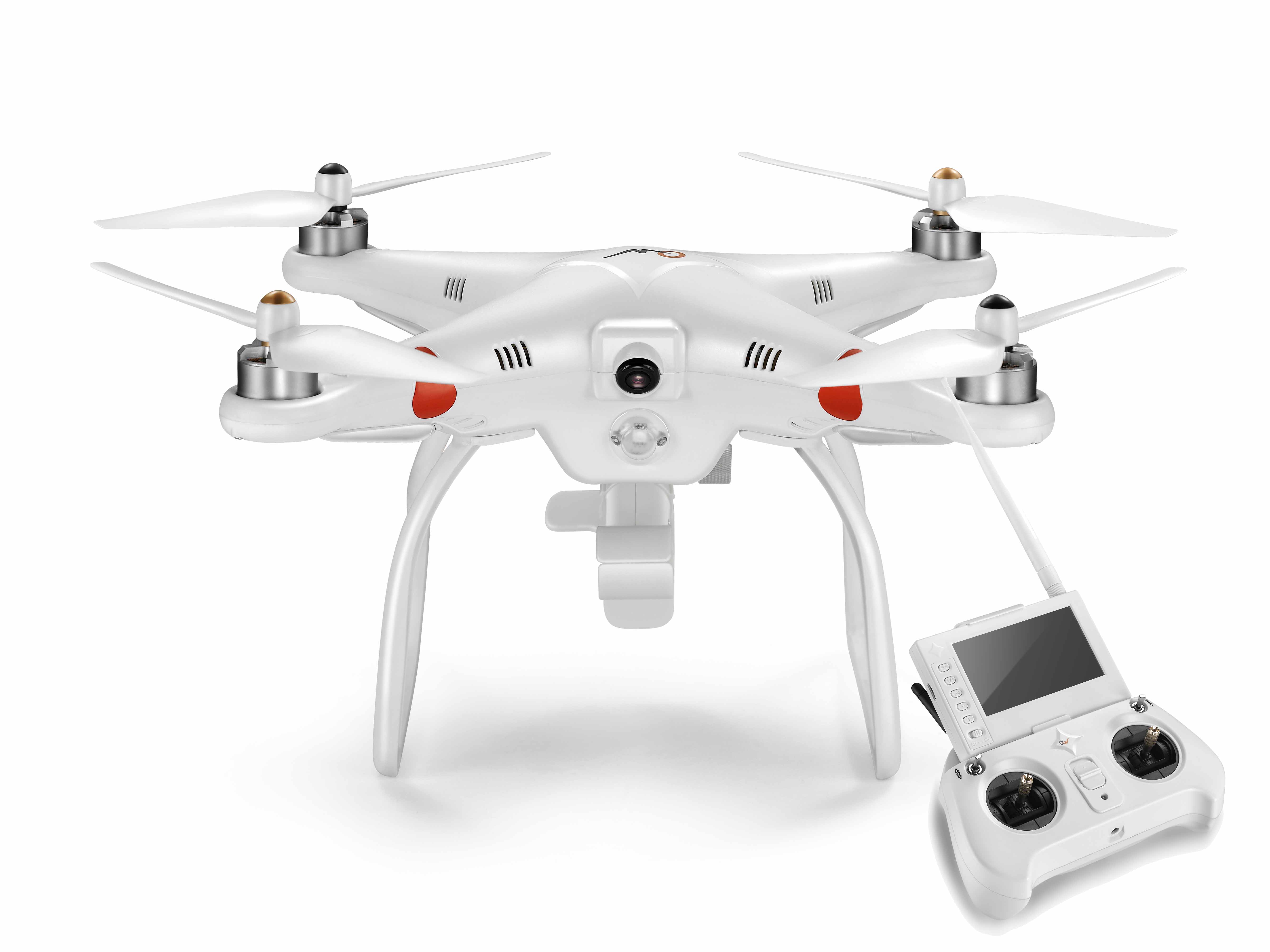

Chitwan QW350-2
6.6875
Цена
6/10
    Камера
    5/10
      Функциональность
      9/10
        Время полета
        8/10
          Летные качества
          9/10
            Компактность
            5/10
              Комплектация
              5/10
                Надежность
                8/10

                  Плюсы

                  • Качество сборки
                  • Бесколлекторные моторы
                  • Динамичный
                  • Хороший приемник работающий на 433МГц
                  • Мощные аккумуляторы в пульте
                  • Видеорегистратор в FPV мониторе
                  • FPV камера
                  • Цена

                  Минусы

                  • Нет в комплекте кабеля для ПК
                  • Капризый в управлении (не прощает ошибок)
                  • Нет в комплекте HD камеры
                  • Встроенный регистратор глючит (может внезапно остановиться запись)

                  Довольно хорошая курсовая камера, отличный радиодиапазон, спасибо за это 433МГц. Прежде чем приступать к динамичным полётам, лучше с начало провести пробные короткие вылеты для адаптации к управлению. QW350-2 очень «капризный» в управлении, надо привыкать. Можно сказать, что QW350-2 это практичная золотая середина между ценой и качеством. Подойдет исключительно пилотам которые имею опыт полета на БЛА из этого ниши.

                  Фото

                  Фото с квадрокоптером QW350-2.

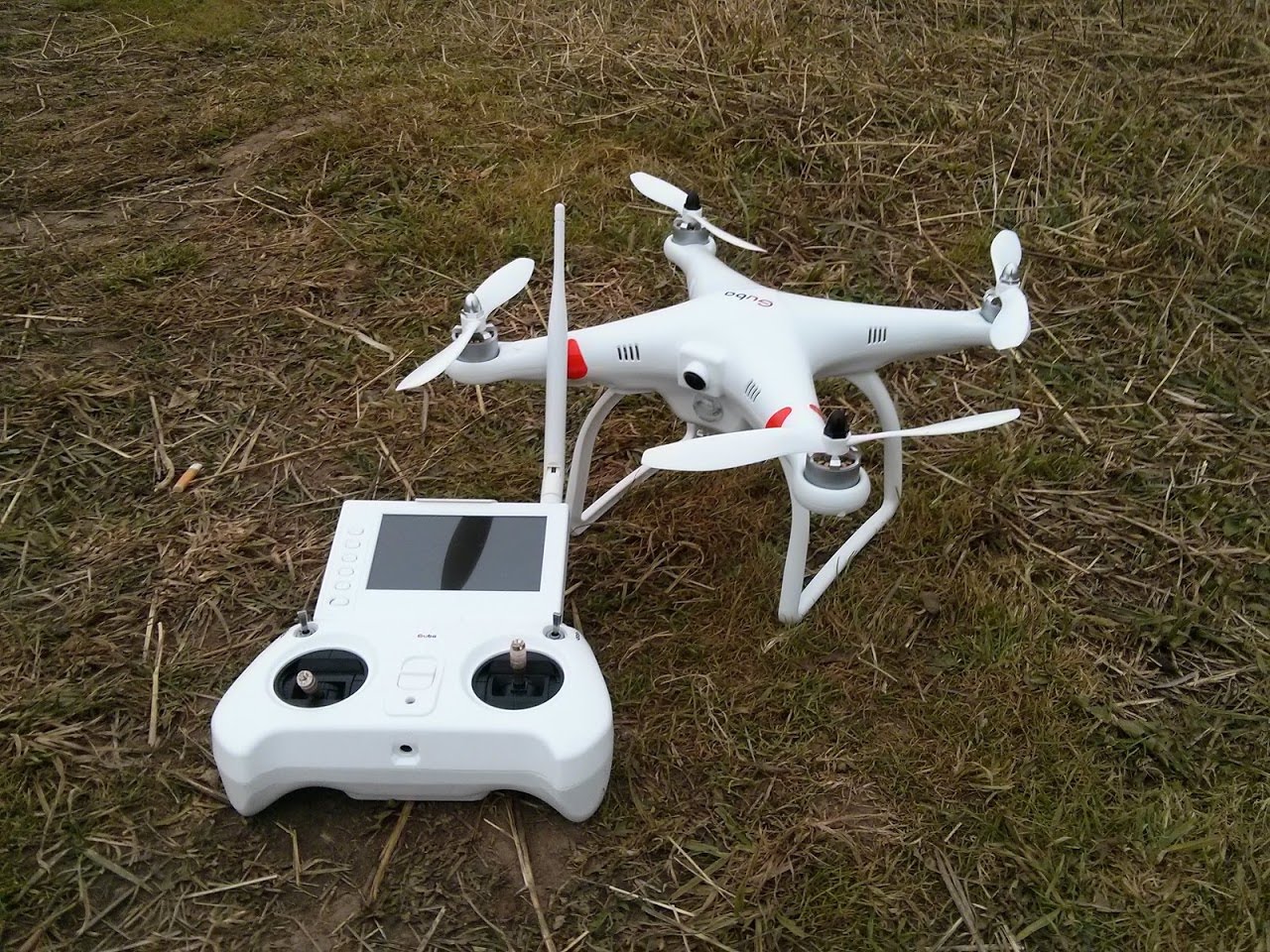

                  QW350-2 1

                  QW350-2 2

                  QW350-2 6
