DJI Matrice 3D (TD) и DJI Dock 2: всё что нужно знать
Введение
8 ноября 2023 года компания DJI представила комплексное решение для реализации корпоративных задач посредством БЛА, включающее в себя новейшую коммерческую серию дронов Matrice 3D (TD) и новую док-станцию Dock 2. Все устройства рассчитаны на тандемную автоматизированную всепогодную работу в режиме 24/7 в таких сферах деятельности человека, как картография, геодезия, пожаротушение, поисково-спасательные работы, инспекция ЛЭП, трубопроводов, скважин и обеспечение правопорядка.
В этом обзоре мы, как всегда в полном объёме собрали для вас информацию о каждом компоненте новейшей дрон-системы, чтобы тем самым обеспечить быстрое и полноценное ознакомление читателя с представленными инструментами, что в конечном итоге позволит сделать свой правильный и объективный выбор. Полетели!
Серия Matrice 3D (TD)

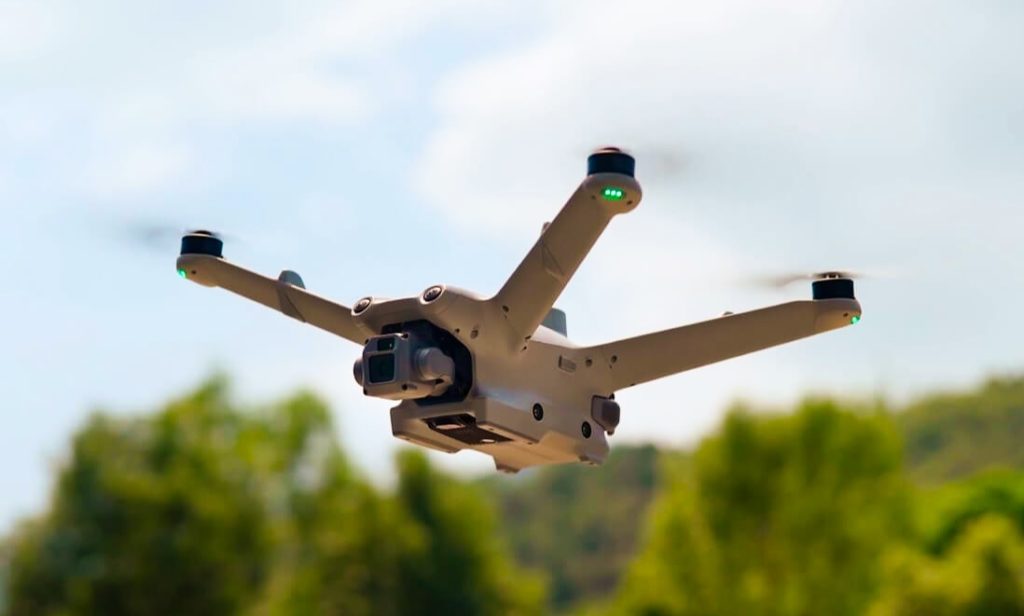

Matrice 3D (TD) — это новейшая серия всепогодных корпоративных дронов построенных на нескладываемой квадрокоптерной платформе, специально адаптированных для круглосуточной работы в паре с новоиспечённой док-станцией Dock 2. Габариты дронов: 335 × 398 × 153 мм (без учёта пропеллеров), масса — 1.41 кг. Стартовое время запуска: 45 секунд. Время автономной работы на одном заряде: 50 мин.
Matrice 3D
Matrice 3TD
Камерная система
Основным отличием версий Matrice 3D и Matrice 3TD выступает установленная камерная система.
Matrice 3D

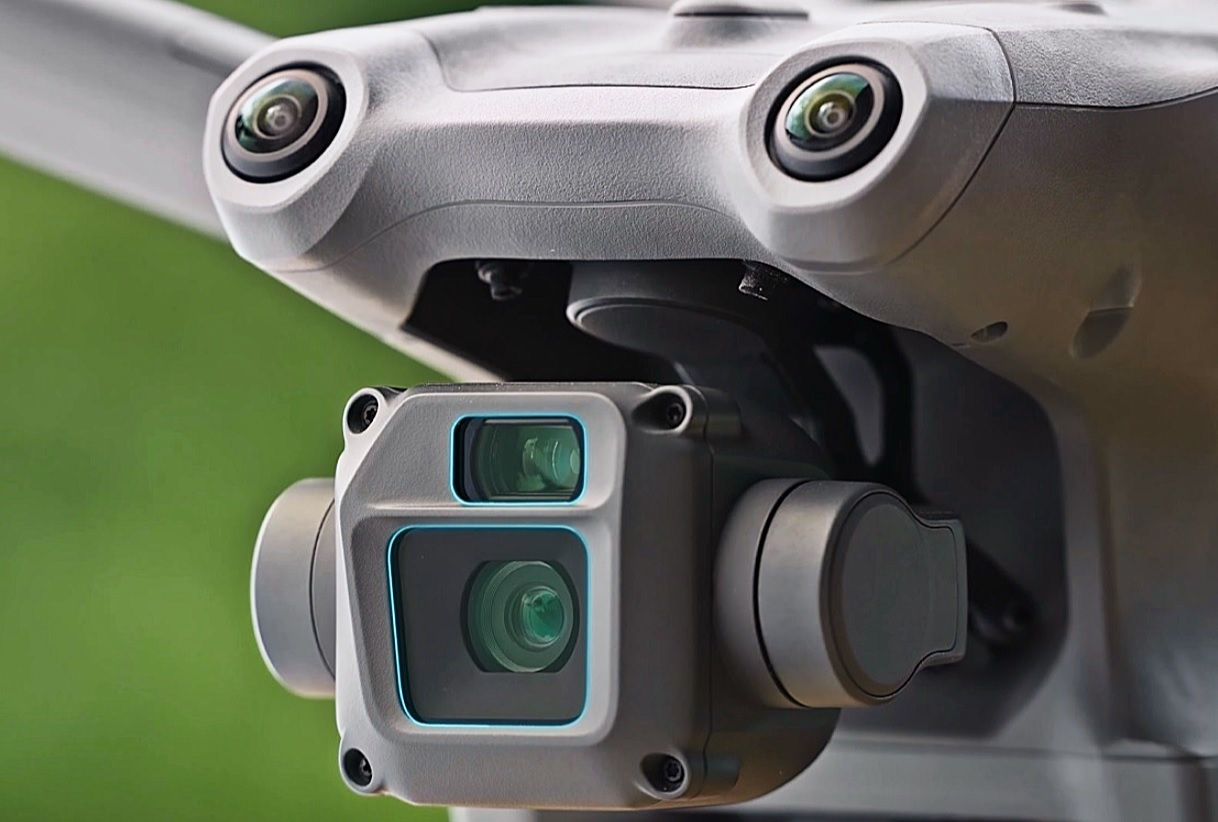

Камерная система дрона Matrice 3D исполнена в формфакторе «2-in-1», которая включает в себя теле-камеру построенную на 12Мп 1/2-дюймовой CMOS матрице; фокусное расстояние объектива 161 мм и широкоугольную камеру построенную на 20 Мп 4/3-дюймовой CMOS матрице с механическим затвором; фокусное расстояние объектива 24 мм.
Matrice 3TD

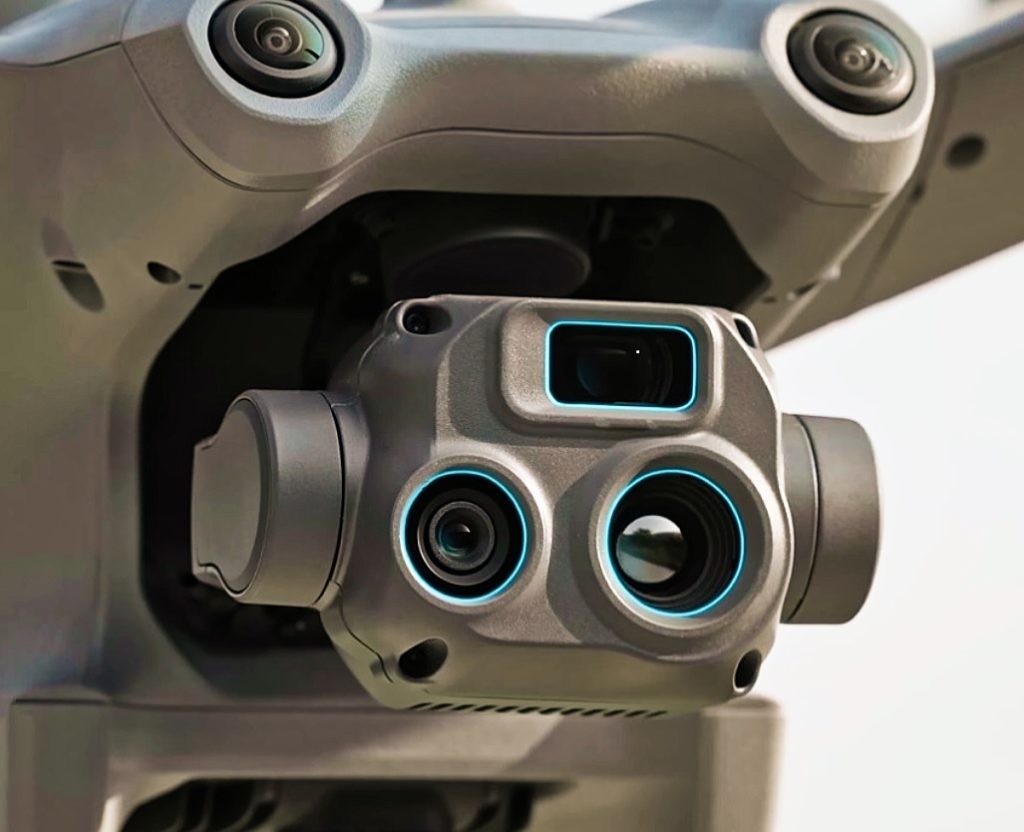

Камерная система дрона Matrice 3TD исполнена в формфакторе «3-in-1», которая включает в себя широкоугольную камеру построенную на 48Мп 1/1.32-дюймовой CMOS матрице; фокусное расстояние объектива 24 мм, теле-фото камеру построенную на 12 Мп 1/2-дюймовой CMOS матрице; фокусное расстояние объектива 161 мм и тепловизионную камеру (Макс. разрешение: 1280 × 1024 пикселей, фокусное расстояние объектива 40 мм, 28-кратный цифровой зум).
Всенаправленная визуализация и 4G связь

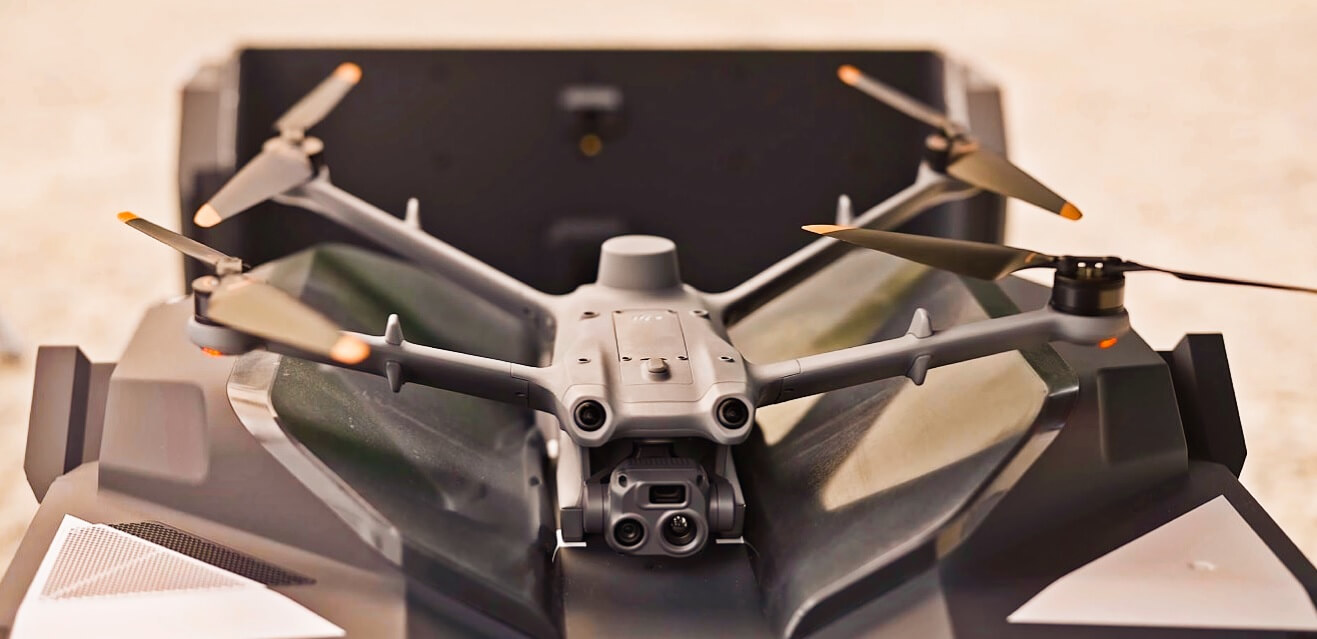

Дроны серии Matrice 3D оснащены всенаправленной бинокулярной системой распознавания и облёта препятствий работающей вкупе с высокопроизводительным вычислительным механизмом машинного зрения. Для полётов за пределы прямой видимости DJI предлагает радио- и видеосвязь посредством 4G сети. Для повышения надёжности она может быть совмещена с оригинальной цифровой системой видеопередачи DJI O3 Enterprise.
Технология распознавания изображений следующего поколения

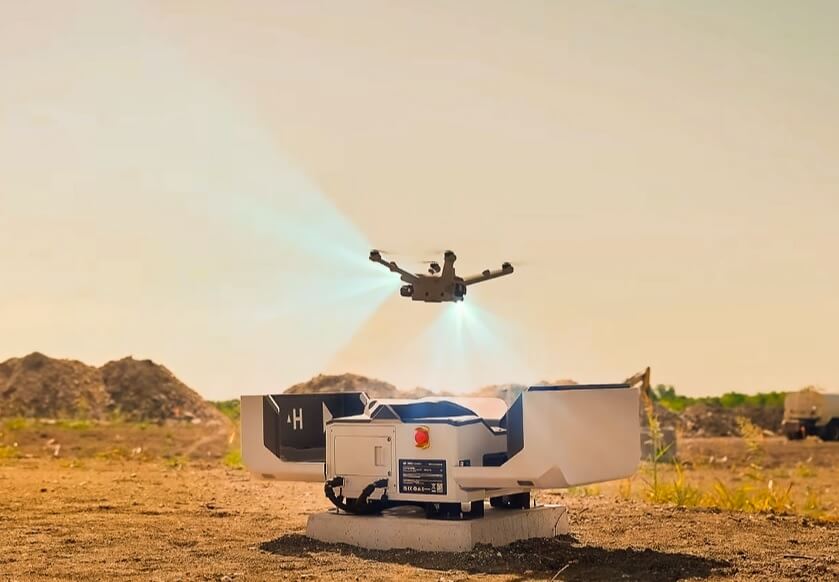

Дроны серии Matrice 3D используют технологию распознавания изображений следующего поколения для идентификации указателей зоны посадки на Dock 2. В Dock 2 применена новая конструкция скользящего и центрированного ската для повышения успешности автоматической посадки.
DJI Dock 2

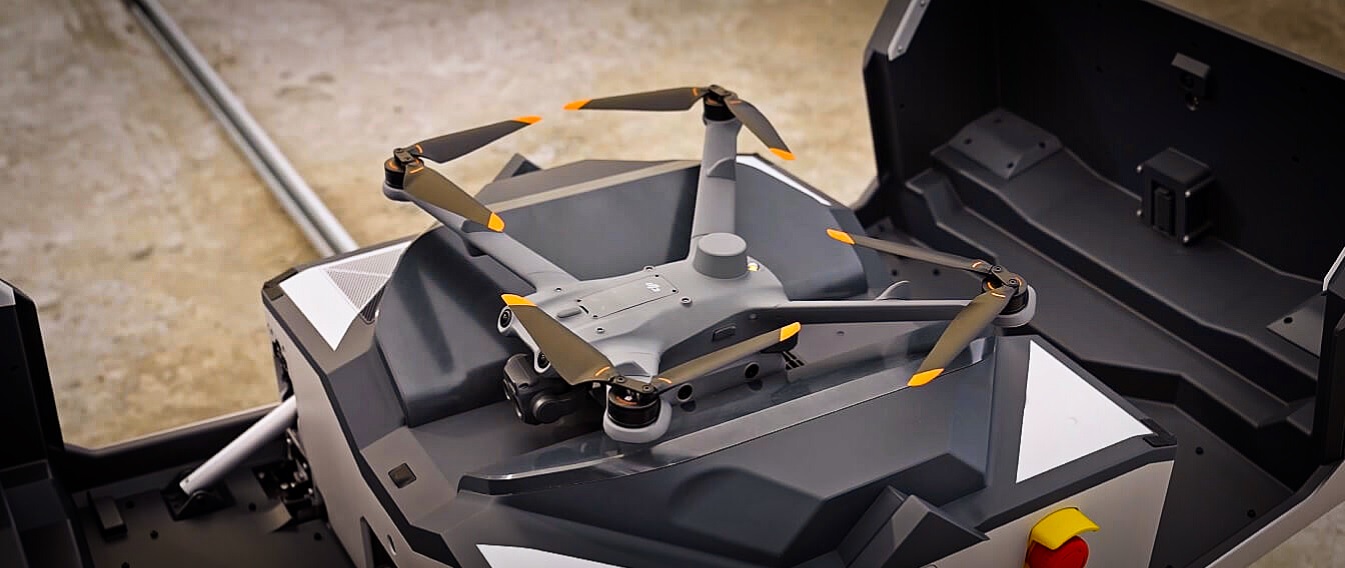

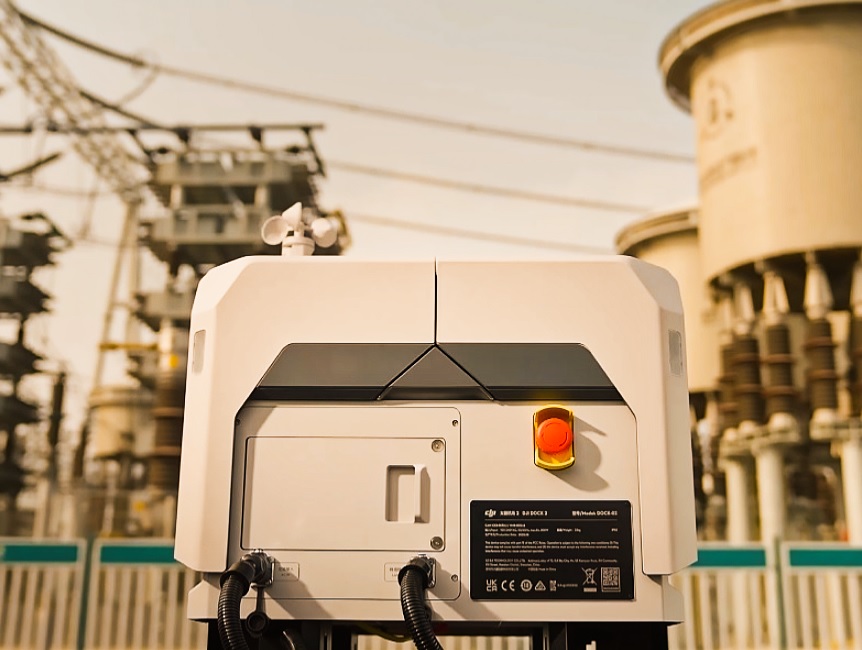

Dock 2 — это всепогодная посадочно-зарядная станция второго поколения от DJI Innovations, позволяющая осуществлять полностью дистанционные автоматические запрограммированные полёты дронов Matrice 3D и Matrice 3TD.
Ключевые особенности

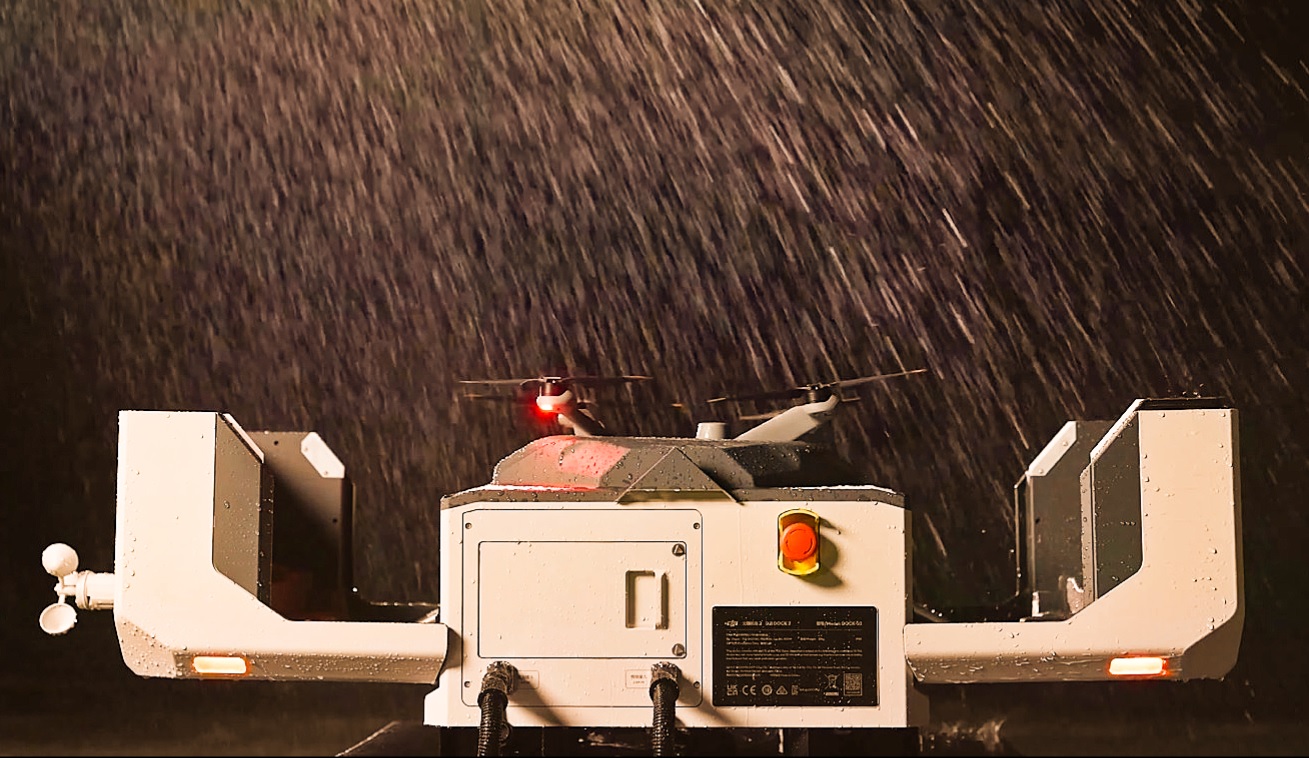

Размеры Dock 2 составляют 57 × 58.3× 46.5 см в закрытом состоянии и 122.8 x 58.3 x 41.2 см в открытом (без учёта анемометра, который добавляет 14.5 см), вес док-станции: 34 кг. Класс защиты IP55, поэтому она устойчива к пыли и струям воды под любым углом.
Её могут переносить два человека. После развертывания станции требуется калибровка для определения географического положения, которая осуществляется посредством встроенного оборудования RTK GNSS. Dock 2 рассчитана на постоянное питание, но в случае отключения электроэнергии она продолжит работать автономно в течение 5 часов от встроенного аккумулятора.
Зарядка

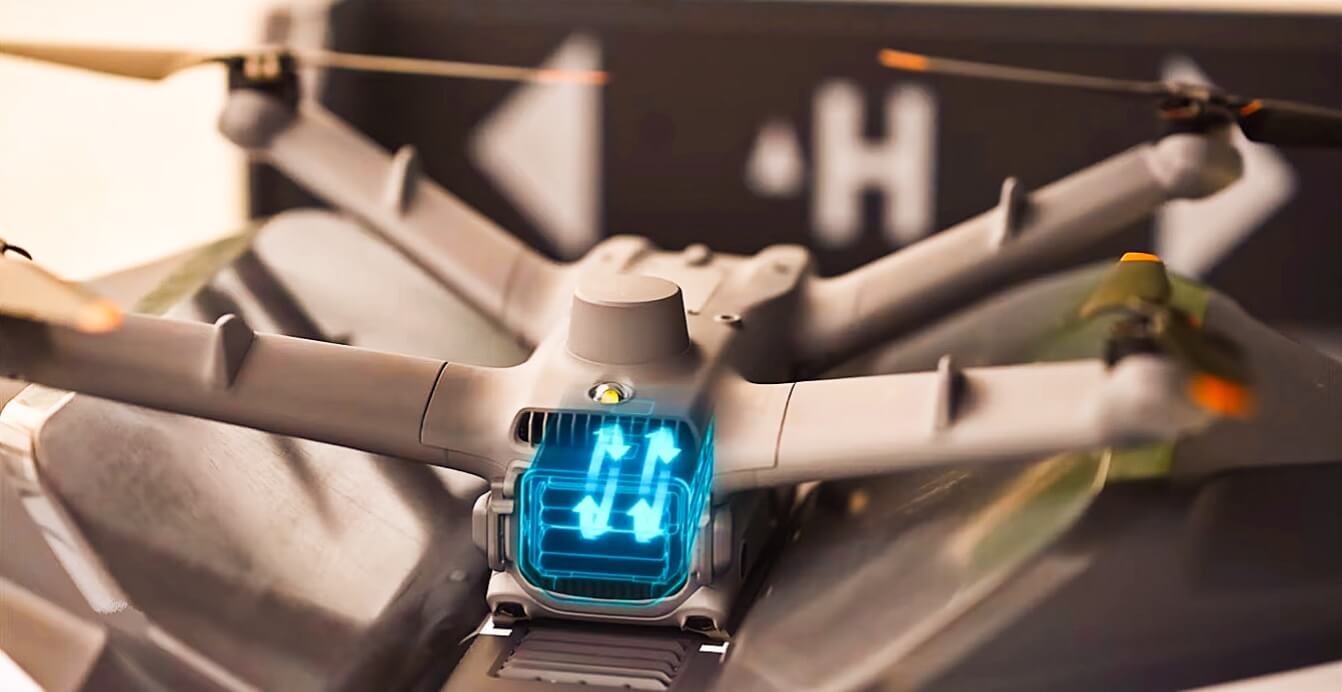

Зарядка происходит быстро: на Dock 2 батарея Matrice 3D заряжается с 20% до 90% примерно за 32 минуты. Станция оснащена камерой типа «рыбий глаз» внутри и снаружи, чтобы операторы могли дистанционно наблюдать за погодными условиями, обстановкой на площадке, взлётом и посадкой дронов.
Поддержка FlightHub 2

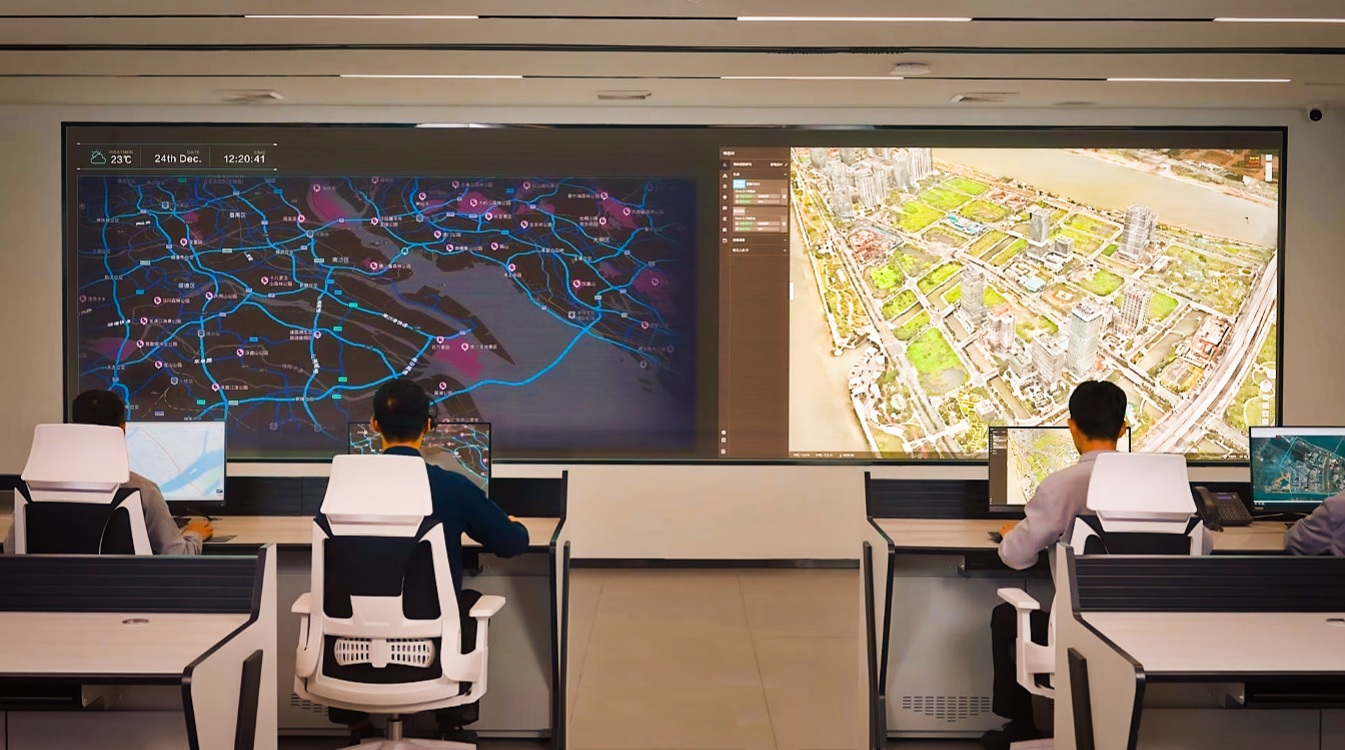

Станция работает с программным обеспечением FlightHub2, которое может использоваться для планирования наблюдательных и разведывательных полётов, а также маршрутов для 2D-картографирования и 3D-фотограмметрии. В Dock 2 встроены такие датчики, как дождемеры, анемометры и термометры, способные определять изменения погоды в режиме реального времени.
Учитывая онлайн прогнозы погоды, FlightHub 2 может своевременно предупреждать или приостанавливать запланированные полёты для снижения рисков в полёте из-за погодных условий.
Облачный потенциал

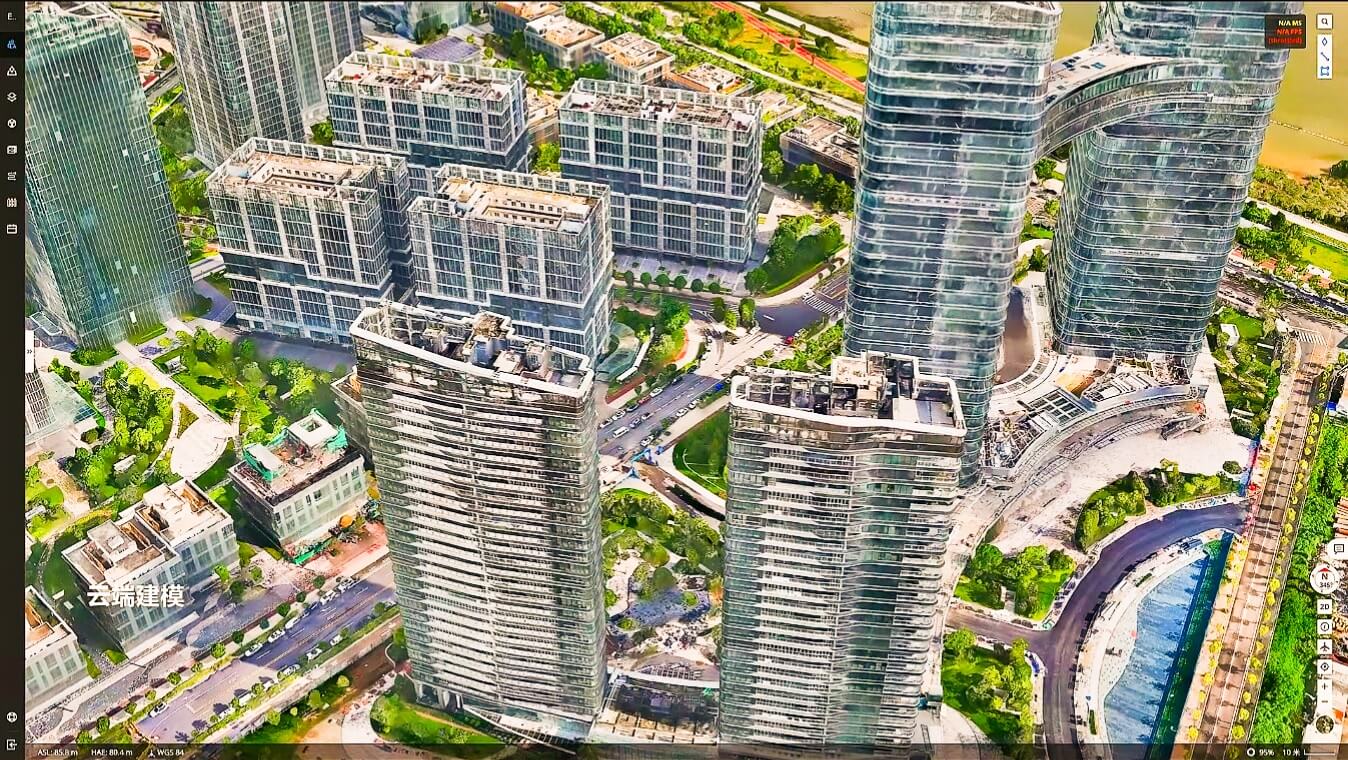

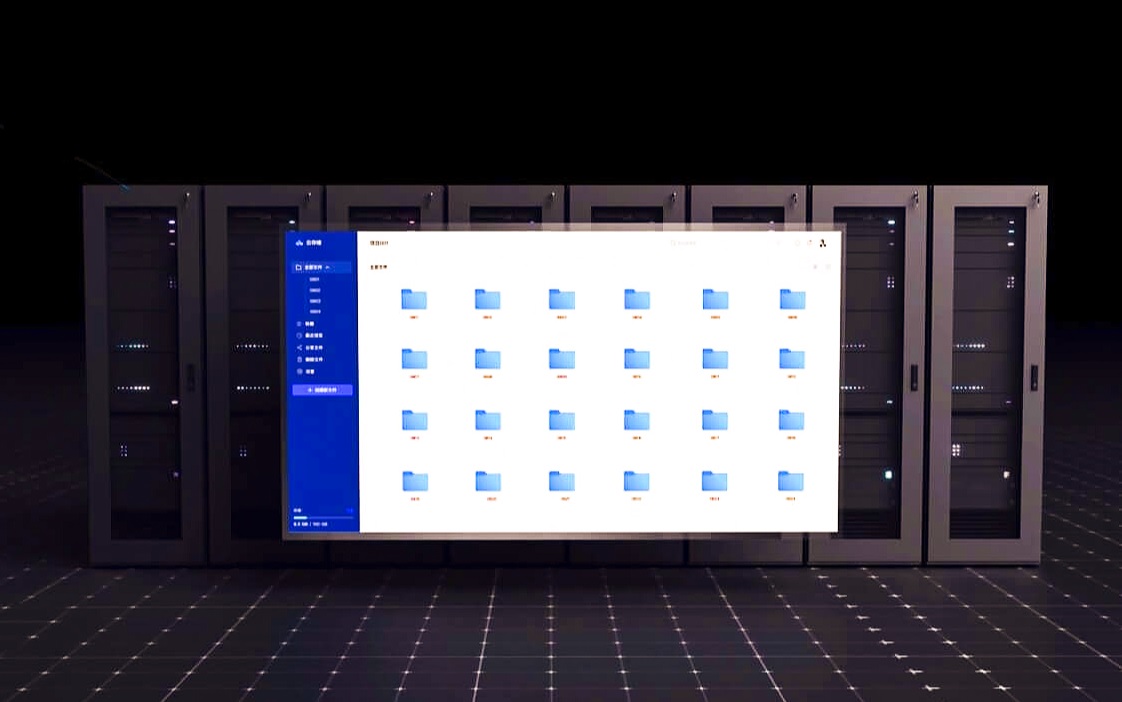

FlightHub 2 может генерировать трёхмерную модель построенную на основе полётных данных. Эта модель может быть аннотирована, измерена и загружена. Операторы могут визуально изменять маршруты в режиме от первого лица, управлять съёмкой и корректировать углы обзора камеры. Для хранения и вычисления данных Flight Hub 2 использует «облако».
Операторы могут быстро запускать экстренные миссии: достаточно коснуться целевой точки на карте, и дрон взлетает и летит к месту назначения автономно, при этом сохраняется возможность ручного пилотирования.
Полезная нагрузка

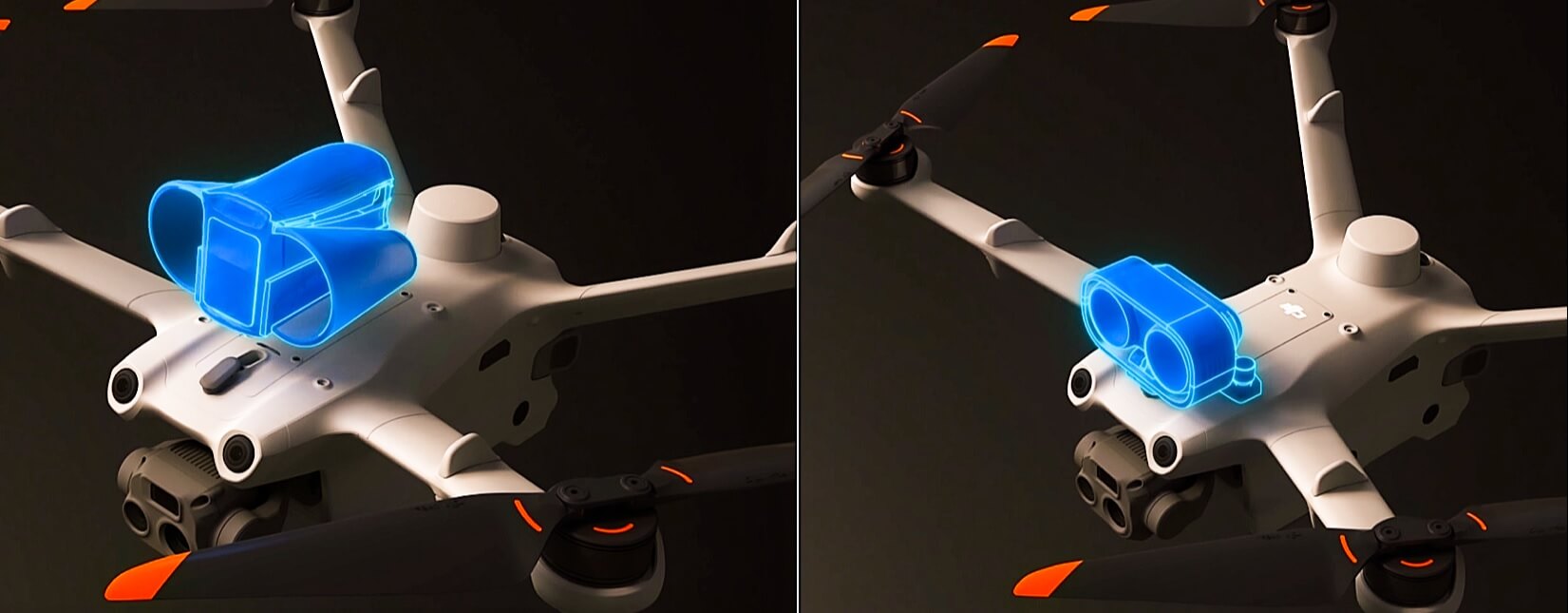

Дроны Matrice 3D и Matrice 3TD, как и все другие решения корпоративного назначения адаптированы для дополнительного дооснащения сопутствующей полезной нагрузкой, которая расширяет их функциональность. В частности фюзеляж обеих версий через встроенный интерфейс E-Port позволяет устанавливать громкоговоритель и светодиодный прожектор.
Ключевая спецификация
Дрон
| Вес: | 1410 г |
| Макс. взлётный вес: | 1610 г |
| Размеры: | 335 × 398 × 153 мм |
| Максимальная скорость подъёма: | 21.6 км/ч (Normal mode) 28.8 км/ч (Sport mode) |
| Макс. скорость снижения: | 21.6 км/ч |
| Максимальная скорость горизонтального полёта: | Normal mode (при включенном обходе препятствий): вперед — 54 км/ч, назад — 43.2 км/ч, вбок — 36 км/ч. Sport mode: вперед — 75.6 км/ч, назад — 64.8 км/ч, вбок — 57.6 км/ч. |
| Макс. ветроустойчивость: | Полётные работы: 12 м/с При взлёте/посадке: 8 м/с |
| Макс. высота взлёта: | 2 500 м |
| Макс. время полёта: | 50 мин |
| Макс. дальность полёта: | 10 км |
DJI Dock 2
| Общая масса (без учёта дрона): | 34 кг |
| Размеры: | В открытом состоянии: 1228 × 583 × 412 мм В закрытом состоянии: 570 × 583 × 465 мм |
| Входное напряжение: | от 100В до 240В (переменный ток), 50/60 Гц |
| Входная мощность: | Макс. мощность 1000 Вт |
| Выход для зарядки: | 28В постоянного тока |
| Время зарядки: | от 20% до 90% за 32 минуты |
| Степень защиты: | IP55 |
| Кол/во дронов используемых одновременно: | 1 |
| Максимальная скорость ветра для посадки: | 8 м/с |
| Частота базовой станции RTK GPS: | L1 C/A, L2BeiDou2: B1l, B2l, B3lBeiDou3: B1l, B3lГЛОНАСС: L1, L2Galileo: E1, E5B |
| Точность базовой RTK станции: | По горизонтали: 1 см + 1 ppm (RMS) По вертикали: 2 см + 1 ppm (RMS) |
| Видеопередающая система: | O3 Enterprise Edition |
| Частота передачи изображения: | 2.4000 ГГц — 2.4835 ГГц 5.725 ГГц — 5.850 ГГц |
| Антенна: | Четыре антенны, два передатчика и четыре приёмника, с поддержкой интеллектуального переключения |
| Климат-контроль: | Кондиционер TEC на 28 вольт постоянного тока |
| Резервная батарея: | 12 Ач, 12-вольтовая свинцово-кислотная батарея |
| Время работы от резервной батареи: | 5 ч |
| Сетевое подключение: | Интернет 1 Гб, 4G |
| Датчики: | Скорость ветра Дождь Температура окружающей среды Погружение в воду Температура в док-станции Влажность в док-станции |
| Камера безопасности: | 2 камеры 1080p 151° с прожектором. Одна внешняя и одна внутренняя. |
| Молниезащита: | Питание переменного тока: защита 20 кА (номинальное значение), соответствует типу 2 по EN 61643-11 и уровню защиты класса II по IEC 61643-1Ethernet: Защита 10 кА (полное значение тока), соответствует уровню защиты категории C по стандарту EN/IEC 61643-21 |
| Совместимое ПО: | DJI Pilot 2 (с пультом DJI Pro Enterprise) DJI FlightHub 2 DJI Cloud API |
| Рабочий диапазон температур: | от -25°C до 45°C |
Доступность и цена
Новейшее корпоративное комплексное решение от DJI Innovations уже доступно для покупки, однако доступно оно исключительно для корпоративных клиентов Китая. На момент анонса разработчик установил следующие цены исходя из выбранной версии дрона:
- Комплект DJI Dock 2 + Matrice 3D — 69 999¥ (9 622$ США).
- Комплект DJI Dock 2 + Matrice 3TD — 77 999¥ (10 692$ США).
Когда выйдет на глобальный рынок?
Для выхода продукта на глобальный рынок необходимо преодолеть ряд нормативных препятствий. На данный момент производитель не упоминает о возможных сроках доступности своих продуктов Dock 2, Matrice 3D и Matrice 3TD за пределами Китая.
На этом у нас пока всё, но мы продолжим следить за поступающей информацией. Дайте нам знать, что вы думаете о новейших корпоративных решениях Dock 2, Matrice 3D и Matrice 3TD от DJI Innovations. И оставайтесь с нами! Чтобы быть в курсе всех последних новостей о лучших беспилотных летательных аппаратах, слухов, анонсах и отзывах, а также следите за нами в нашей группе ВК. Летайте безопасно. Всем мира и добра!
