О бренде

JYU – бренд принадлежит китайской компании IMAXRC, которая заявила о себе благодаря широко применяемым во всем мире зарядным устройствам для обслуживания АКБ различных R/C моделей. Получив признание потребителя в сфере ЗУ, разработчик пошел дальше и с 2014 года стал проектировать, разрабатывать и производить бытовые БЛА.

До недавнего времени ассортимент беспилотников JYU состоял всего из 2-х моделей: Spider X и Hornet S, где последний в свою очередь уже успели опробовать многие любители беспилотного хобби. На практике Hornet S оказался «сырым продуктом» и требовал доработки. По всей видимости, разработчик прислушался к критике потребителя и позднее представил доработанную версию дрона – Hornet 2, о котором и пойдет речь далее.

Особенности

  • GPS/GLONASS
  • Доработанная новая интеллектуальная батарея
  • Время полета до 28 минут
  • Расстояние удаления до 2км
  • 3 × варианта новых камер с качеством съемки от FHD до 4К
  • 3-х осевой Б/К подвес с механизмом быстрого монтажа
  • Автономные режимы полета
  • Наручный контроллер WF8
  • Доработанная аппаратура
  • Новые Б/К моторы
  • Доработанный ударопрочный корпус
  • Полностью переработанная электроника дрона



Комплектация

Hornet 2 производитель предлагает в 4-х версиях:

Standard Version
  • 1 × квадрокоптер Hornet 2 GPS
  • 1 × Аппаратура
  • 1 × Аккумуляторная батарея



FPV Display Version
  • 1 × квадрокоптер Hornet 2 GPS
  • 1 × курсовая FHD FPV камера (С3) с механизмом быстрого монтажа
  • 1 × FPV LCD дисплей
  • 1 × Аппаратура
  • 1 × Аккумуляторная батарея



2.7К Camera Gimbal Version
  • 1 × квадрокоптер Hornet 2 GPS
  • 1 × 2.7K камера (С5) на 3-х осевом Б/К подвесе с механизмом быстрого монтажа
  • 1 × Аппаратура
  • 1 × Аккумуляторная батарея



4K Camera Gimbal Version
  • 1 × квадрокоптер Hornet 2 GPS
  • 1 × 4К камера (С6) на 3-х осевом Б/К подвесе с механизмом быстрого монтажа
  • 1 × Аппаратура
  • 1 × Аккумуляторная батарея

У Hornet 2 вся электроника объединена в единый электронный компонент, что позволило разработчикам освободить место под более мощный источник питания.

IMU — сенсор на Hornet 2 установлен на виброгасящих элементах, снижающих отрицательное влияние вибраций на работу входящих в него гироскопа, акселерометра, компаса и барометра.

Спецификация

Дрон

Бренд:
JYU

Модель:
Hornet 2

Диагональный размер (без винтов):
280мм

Взлетный вес:
1.8кг

Макс. скорость взлета:
14.4км/ч

Макс. скорость снижения:
7.2км/ч

Макс. скорость полета:
36км/ч

Макс. высота над уровнем моря:
4км.

Продолжительность полета:
28мин (для FPV версии)/20мин (для версии с 3-х осевым подвесом)

Расстояние удаления:
до 2км

Рабочий диапазон температур:
0-40℃

GPS:
GPS/GLONASS

Точность зависания:
1.5м

Несущие винты:
7304

Моторы:
Б/К 2205

Вес учетом АКБ):
800гр

*корпус дрона исполнен из модифицированного ударопрочного поликарбонатного сплава. Внутренняя часть получила усиление X-образным ребром жесткости, что в целом позволило увеличить ударопрочность более чем на 30%.

АКБ

Ёмкость:
3600мАч.

Напряжение:
14.8В

Тип АКБ:
LiPo (4S)

Мощность:
54Вт/ч

Вес:
190гр.

Рабочий диапазон температур:
0-40℃

Макс. мощность заряда:
70Вт.



Подвес

Рабочий угловой диапазон подвеса:
+ 20 до -90 градусов

Точность:
+/- 0.05 градусов

Вес:
170гр.



Камера

Курсовая FPV

FOV:
150°

Диапазон ISO:
50-800

Режимы фотосъемки:
одиночная

Разрешение фото:
8Мп (3264 × 2448)

Режимы видео:
1080P при 30кадр/с
720P при 60кадр/с

Формат фото:
JPEG

Формат видео:
MP4

Накопитель:
TF(MicroSD)карты 8Гб, 32Гб (MAX)

2.7К камера

FOV:
120°

Диапазон ISO:
50-400

Режимы фотосъемки:
одиночная

Разрешение фото:
8Мп (3264 × 2448)

Режимы видео:
2.7К при 30кадр/с; 1080P при 60кадр/с

Формат фото:
JPEG

Формат видео:
MP4

Накопитель:
TF(MicroSD)карты 8Гб, 64Гб (MAX)

Рабочий диапазон температур:
-10 до 50℃

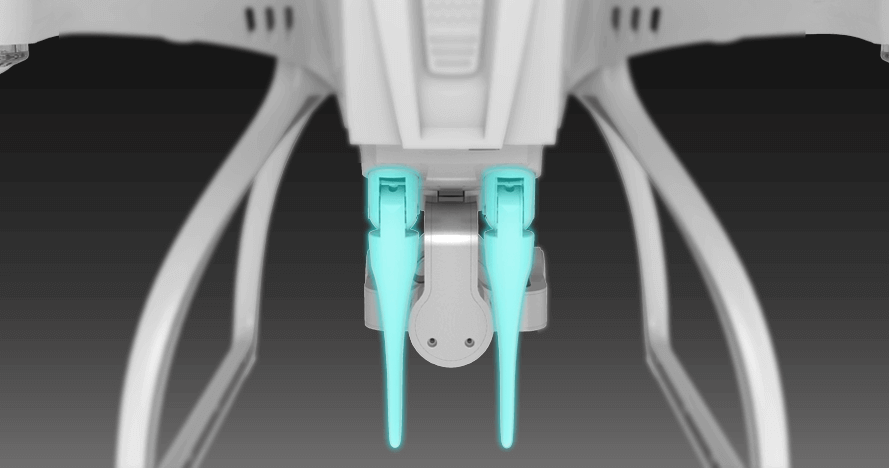

*Внешние 2.4G антенны. Макс. расстояние передачи согласно спецификации (FCC): 2000м; (CE): 800м.

4К камера

FOV:
90°

Диапазон ISO:
50-1600

Режимы фотосъемки:
Одиночная/Серийная

Разрешение фото:
12Мп (4608 × 3456)

Режимы видео:
при 30кадр/с; 1080P при 120кадр/с; 720P при 240кадр/с

Формат фото:
JPEG

Формат видео:
MP4

Накопитель:
TF(MicroSD)карты 8Гб, 64Гб (MAX)

Рабочий диапазон температур:
-10 до 50℃

Аппаратура

Рабочий диапазон частот:
2.400 — 2.483ГГц и 5.725 — 5.825ГГц

Макс. дальность передачи:
2.400 — 2.483ГГц(без помех)
FCC: 2000м; CE: 800м; 5.725 — 5.825 ГГц (без помех) FCC: 2000м; CE: 800м.

Мощность передатчика (EIRP):
2.400 — 2.483ГГц
26дБм.(FCC), 17дБм.(CE); 5.725 — 5.825ГГц 28дБм. (FCC), 14дБм.(CE)

Питание:
2200мАч LiPo IS

Рабочий ток / напряжение:
0.5A / 3.7В

Видео выход:
WIFI (Aerial Version)
2.5мм jack (FPV version)



Моторы

В отличии от предыдущей модели, Hornet 2 получил менее мощные Б/К моторы типа 2205. Теперь максимальная скорость горизонтального полёта составляет  — 36км/ч (Hornet S — 120км/ч).



Камера

Квадрокоптер Hornet 2 в зависимости от комплектации может оснащаться 3-мя вариантами камер:

  1. Курсовая FHD FPV камера (С3) с ручной регулировкой угла наклона по вертикали и механизмом быстрого монтажа
  2. 2.7K камера (С5) на 3-х осевом Б/К подвесе с механизмом быстрого монтажа
  3. 4К камера (С6) на 3-х осевом Б/К подвесе с механизмом быстрого монтажа

*дрон с курсовой FHD FPV камерой (С3).

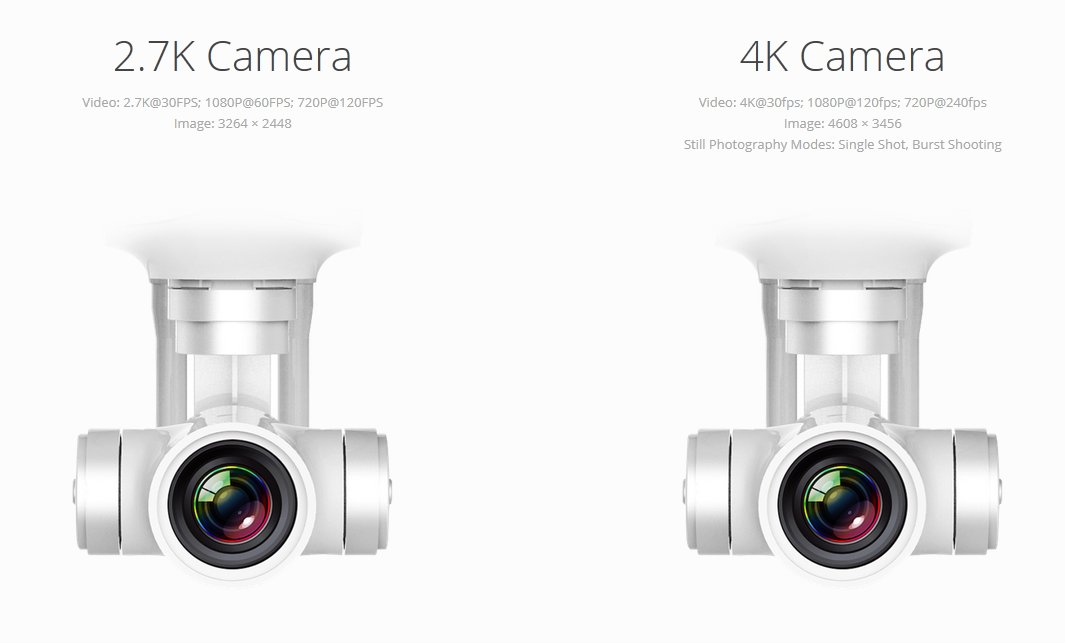

*2.7K камера (С5) и 4К камера (С6) на 3-х осевом Б/К подвесе.

Питание

* аккумуляторы слева направо: Hornet S/Hornet 2.

Hornet 2 оснащается усовершенствованной интеллектуальной аккумуляторной батареей, которая в отличии от АКБ предыдущего дрона получила прибавку в мощности на целых 44%, теперь вместо 3-х баночной, установлена 4-х баночная батарея емкостью 3600мАч (АКБ для Hornet S — 3S 2500мАч).

Интеллектуальности батарее придает встроенный микроконтроллер MCU (Micro Control Unit) позволяющий управлять каждой банкой в отдельности. Такой подход обеспечил равномерный расход напряжения, увеличив тем самым общее время полета: до 28 минут для FPV версии и до 20 минут для версии с 3-х осевым подвесом (время полета Hornet S = 15-20минут).

Так же благодаря микроконтроллеру дрон получил режим хранения АКБ, он активен в тот момент, когда вы не используете квад. Прибавив мощности в питании, разработчик не оставил без внимания и вентиляцию батарейного отсека. Теперь каждая банка АКБ имеет свой воздушный канал, исключая тем самым чрезмерный перегрев аккумулятора.

MCU — центр управления Hornet 2. Он собирает данные со всей системы, включая скорость вращения двигателей, текущее местоположение и текущий заряд АКБ. Обработка и анализ полетных данных осуществляется в режиме реального времени.



Управление

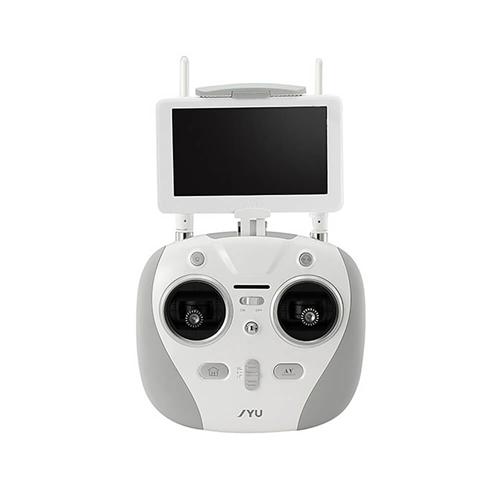

Аппаратура Hornet 2 так же была доработана разработчиком. Существенно расширен рабочий диапазон рабочих частот, увеличена дальность передачи с 1.2 до 2км. Она стала удобнее благодаря добавлению округлых силиконовых форм в нижней её части. Был заменен встроенный источник питания и теперь вместо 4000мАч LiPo IS, стоит батарея на 2200мАч LiPo IS. Это позволило снизить общий вес аппы. При этом разработчик заверил, что такая замена практически не повлияла на время работы пульта в целом.



Wrist Controller (WF8)

Wrist Controller (WF8) – это 8-ми канальный передатчик работающий на частоте 5.8ГГц. В режиме реального времени осуществляет передачу данных о своем местоположении (позиционирование посредством GPS/Glonass) на борт дрона. Опираясь на полученные данные, Hornet 2 автоматически отслеживает перемещение Wrist Controller.

Wrist Controller (WF8) не идет в комплекте и докупается отдельно!

Контроллер существенно упрощает управление беспилотником, когда использование классической аппаратуры для пользователя не актуально. В зависимости от режимов следования дрон может занимать относительно браслета различные ракурсы.

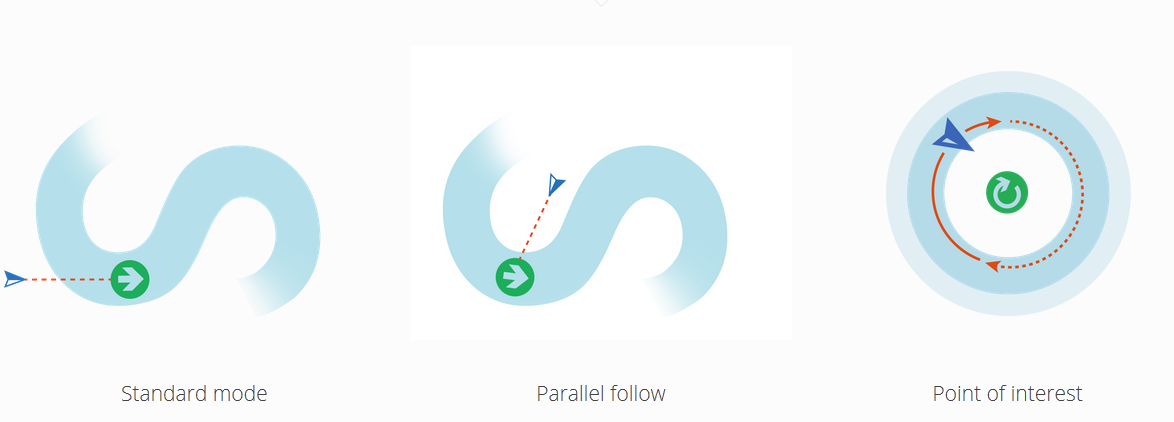

Режимы следования

  1. Standard mode — дрон классически следует за браслетом сзади. Высота полета Hornet 2 задается пилотом.
  2. Parallel follow — дрон следует параллельно браслету осуществляя съемку со стороны. Высота полета Hornet 2 задается пилотом.
  3. Point of interest — точкой интереса здесь выступает браслет, вокруг которого дрон будет осуществлять облет. Высота полета Hornet 2 задается пилотом.



Автономные функции и режимы

  • Way points – полет по заранее записанному маршруту. Пилот в момент полета может акцентировать свое снимание исключительно на съемке.
  • Point of interest – дрон летает вокруг записанной точки. Пилот в этот момент может управлять камерой, радиусом, скоростью и высотой полета.
  • Follow me – функция активна при использовании наручного контроллера WF8, дрон послушно следует за владельцем WF8.
  • One key return – одно нажатие на кнопку и дрон вернется в место взлета.
  • Low battery auto return – дрон автоматически вернется в место взлета, если его питание опустится ниже оптимального значения.
  • Low Power Geo Fencing – если на момент взлета батарея дрона будет недостаточно заряжена, полет будет ограничен 20-ю метрами по высоте и радиусу.
  • Out of Range Return to Home – в случае потери сигнала между дроном и аппаратурой, Hornet 2 автоматически вернется в место взлета.
  • Beginner mode – режим новичка существенно ограничивает активность дрона, что очень кстати на момент обучения пилотированию.



App

Вывод картинки с камеры дрона в режиме реального времени возможно посредством мобильного приложения — JYU FLY для устройств IOS и Android.

Цена

Квадрокоптер Hornet 2 доступен к продаже на различных торговых площадка инета по цене от 19 000 – 35 000 рублей (цена зависит от выбранной комплектации).

Заключение

Квадрокоптер JYU Hornet 2 от $287
Квадрокоптер JYU Hornet 2
7.4375
Цена
6/10
    Камера
    7/10
      Функциональность
      9/10
        Время полета
        9/10
          Летные качества
          9/10
            Компактность
            5/10
              Комплектация
              10/10
                Надежность
                7/10

                  Плюсы

                  • Дизайн
                  • Качество исполнения
                  • Прочность
                  • Лётные качества
                  • Запрограммированные режимы полёта
                  • Спутниковое позиционирование
                  • Наручный контроллер WF8
                  • Готов к полёту из коробки
                  • Цена

                  Минусы

                  • Качество съёмки стоковых камер оставляет желать лучшего

                  Будем надеяться, что доработанный Hornet 2 будет значительно лучше предшественника и все проблемы связанные с OSD, ESC, качеством съемки стоковых камер, перегревом передатчика камеры, некорректной работой электроники и софта в целом будут исключены. В противном случае и эта модель, так же не получит признания среди любителей. Кому нужны эти «танцы с бубном» после покупки беспилотника за 30К.

                  Видео

                  Видео с квадрокоптером Hornet 2.

                  Качество съёмки 4К камеры дрона Hornet 2.
