NewBeeDrone AcroBee75 HD O3: самый маленький FPV дрон для профессиональной съёмки
О продукте
AcroBee75 BLV4 F7 HD O3 BNF — высокотехнологичная, ультракомпактная, ультралёгкая и одновременно с этим мощная модель FPV дрона от известного и уважаемого в хобби разработчика NewBeeDrone. На сегодня это единственное серийное решение реализованное в миниатюрных размерах при использовании топовых компонентов. Он отличается удивительной маневренностью, впечатляющим временем полёта и высоким качеством видеосъёмки. Основное назначение — безопасная профессиональная видеосъёмка в сложных стеснённых условиях. По традиции начнём с ключевых особенностей яркой микро новинки. Полетели!
Особенности
- Вес дрона (с АКБ): 98.24 г
- Высокоэффективная, сверхпрочная карбоновая рама NewBeeDrone 75mm Cockroach Brushless Extreme-Durable Frame
- Диагональный размер рамы: 75 мм
- Канупи: NewBeeDrone Acrobee75 HD O3 Canopy
- ПК: NewBeeDrone BeeBrain BLV4 HD F7 Flight Controller ExpressLRS (ELRS) 2.4G
- Моторы: NewBeeDrone Flow 0804 Dual Ball-Bearing Whoop Motor 12000KV с коннектором JST-1.0 (не требуют пайки при замене)
- Пропы: 3-лопастные NewBeeDrone Azi Micro Propellers 40 мм — 1.0 мм Shaft
- FPV система: полноразмерная цифровая FPV система DJI O3 Air Unit
- Поддерживаемые Rx: ELRS 3.0
- Рекомендуемое питание: Tattu 450 мАч 7.6В HV 95C 2S1P Lipo Battery Long Pack с коннектором XT30 Plug
- Макс. время полёта: 3 мин
Комплектация
Разработчик предлагает AcroBee75 BLV4 F7 HD O3 BNF в единственной комплектации, в которую войдут:
- Дрон NewBeeDrone AcroBee75 HD DJI O3 BNF.
- 2 × Канупи «Extra HD Canopies».
- Универсальный дополнительный батарейный ремень «Extra Battery Strap» (для АКБ других размеров).
Спецификация
Дрон
| Модель: | NewBeeDrone AcroBee75 HD DJI O3 BNF |
| Размер дрона: | 75 мм |
| Полетный контроллер: | NewBeeDrone BeeBrain BLV4 HD F7 Flight Controller ExpressLRS (ELRS) 2.4G |
| Рама: | NewBeeDrone Cockroach75 Brushless Frame |
| Моторы: | NewBeeDrone Flow 0804 12000kv Double Ball Bearing Brushless Motor |
| Пропеллеры: | 3-лопастные NewBeeDrone Azi Micro Propellers 40mm — 1.0mm Shaft |
| HD VTX и FPV камера: | DJI O3 Air Unit |
| Канупи: | NewBeeDrone Acrobee75 HD O3 Canopy |
| Общий вес (без АКБ): | 70.19 г |
| Общий вес (с АКБ): | 98.24 г |
| Рекомендуемое питание: | Tattu 450 мАч 7.6В HV 95C 2S1P Lipo Battery Long Pack с коннектором XT30 |
| Макс. время полёта: | с рекомендуемым питанием составляет 3:00 мин (при 7В) |
Полётный контроллер
| Модель: | NewBeeDrone BeeBrain BLV4 HD F7 Flight Controller ELRS2.4G |
| MCU: | STM32F745 |
| Прошивка ESC: | S-H-40 — Bluejay, 0.19.2, 48kHz |
| Технические характеристики ESC: | 4-канальный 12A ESC |
| Разъём ESC: | JST-1.0 3Pin |
| Вес (с учётом антенн и разъёма для АКБ): | 6,6 г |
| Габаритные размеры: | 29 × 29 × 7.6 мм |
| Отверстия: | 25.5 × 25.5 мм |
| Батарейный вход: | 2S |
| Разъём: | XT30 |
| Blackbox: | 16 Мб |
| Гироскоп: | BMI270 |
| UART1: | SBUS на разъёме DJI (только RX) |
| UART2: | TX и RX для встроенного приёмника ExpressLRS 3.0 |
| UART3: | TX и RX для DJI MSP+Displayport |
Моторы
| Модель: | NewBeeDrone Flow 0804 Dual Ball-Bearing Whoop Motor |
| Размер мотора: | 0804 |
| Материал исполнения: | Алюминиевый сплав 7075 |
| KV: | 12000 |
| Вал: | Двухшаговый вал 1 мм |
| Подвод: | Паяные площадки для токоподводящих проводов |
| Коннектор: | JST-1.0 |
| Длина кабеля: | 50 мм |
| Вес (без провода и штекера): | 2.85 г |
Питание
| Модель: | Tattu 450 мАч 7.6В HV 95C 2S1P Lipo Battery Long Pack с коннектором XT30 |
| Ёмкость: | 450 мАч |
| Конфигурация: | 2S1P / 7.6 В / 2 Cell |
| Скорость непрерывного разряда: | 90C |
| Скорость пикового разряда: | 190C |
| Вес нетто (±5 г): | 29 г |
| Размеры (Д×Ш×В): | 62.5 × 16.2 × 14.7 мм |
| Разрядный коннектор: | XT30U-F |
DJI O3
Модуль камеры
| Матрица: | 1/1.7-дюймовая CMOS; Кол/во эфф. пикселей: 48Мп |
| Объектив: | FOV: 155°; Эквив. фокус. расстояние: 12.7 мм; Фокусное расстояние: 2.34 мм; Диафрагма: f/2.8; Фокусный диапазон: 0.6 м — ∞ |
| Диапазон ISO: | 100-6400 (Авто) 100-25 600(Ручная) |
| Затвор: | Roll Shutter |
| Разрешение видео: | С DJI Goggles 2: 4K при 30/50/60/100/120 кадр/с; 2.7K при 30/50/60/100/120 кадр/с; 1080p при 30/50/60/100/120 кадр/с С DJI FPV Goggles V2: 4K при 30/50/60/100/120 кадр/с; 2.7K при 30/50/60/100/120 кадр/с; 1080p при 30/50/60/100/120 кадр/с |
| Видеоформат: | MP4 |
| Электронная стабилизация изображения (EIS): | RockSteady 2.0 |
| Вес: | прибл. 8.3 г (включая коаксиальный кабель) |
Модуль передающий видео
| Вес: | Видеомодуль (без FPV камеры): прибл. 28 г Видеомодуль (с FPV камерой): 36.4 г Антенна: прибл. 3 г |
| Размеры: | Видеомодуль: 32.5×30.5×14.5 мм (Д×Ш×В) Модуль камеры: 21.2×20×19.5 мм (Д×Ш×В) Коаксиальный кабель: 115 мм (длина) Кабель 3-в-1: 100 мм (длина) Антенна: 85 мм (длина) |
| Раб. диапазон частот: | 2.400 — 2.4835 ГГц (RX) 5.725 – 5.850 ГГц (RX и TX) |
| Мощность передатчика: | CC: <1995 мВт CE: <25 мВт SRRC: <1Вт |
| Качество видеопотока и задержка: | С DJI FPV Goggles V2: 810p/120 кадр/с: задержка менее 28 мс; 810p/60 кадр/с: задержка менее 40 мс С DJI Goggles 2: 1080p/100 кадр/с: задержка менее 30 мс; 1080p/60 кадр/с: задержка менее 40 мс |
| Диапазон видеопередачи: | 10 км (FCC), 2 км (CE), 6 км (SRRC) |
| Поддерживаемое ПО полётного контроллера: | совместим с ПК на Betaflight |
| Вход. напряжение: | 7.4-26.4В |
| Диапазон раб. температур: | -10°C до 40°C |
| Каналы: | Поддерживается авторежим; Ручной режим: 40 МГц: 1 канал; 20 МГц: 3 канала; 10 МГц: 3 канала |
| Информация о канале: | FCC/SRRC/CE: 40 МГц: Канал 1: 5794.5 МГц 20 МГц / 10 МГц: Канал 1: 5768.5 МГц Канал 2: 5804.5 МГц Канал 3: 5839.5 МГц |
| Поддерживаемые SD карты: | MicroSD (объёмом до 256 Гб) |
| Рекомендуемые microSD: | SanDisk Extreme U3 V30 A1 32 Гб microSDXC; SanDisk Extreme Pro U3 V30 A1 32 Гб microSDXC; Kingston Canvas Go!Plus U3 V30 A2 64 Гб microSDXC; Kingston Canvas React Plus U3 V90 A1 64 Гб microSDXC; Kingston Canvas React Plus U3 V90 A1 128 Гб microSDXC; Kingston Canvas React Plus U3 V90 A1 256 Гб microSDXC; Samsung PRO Plus U3 V30 A2 256 Гб microSDXC |
| Поддерживаемые FPV очки: | DJI Goggles 2, DJI Goggles Integra и DJI FPV Goggles V2 |
| Поддерживаемые пульты управления: | DJI FPV Remote Controller 2 |
| Доступный интерфейс: | USB-C |

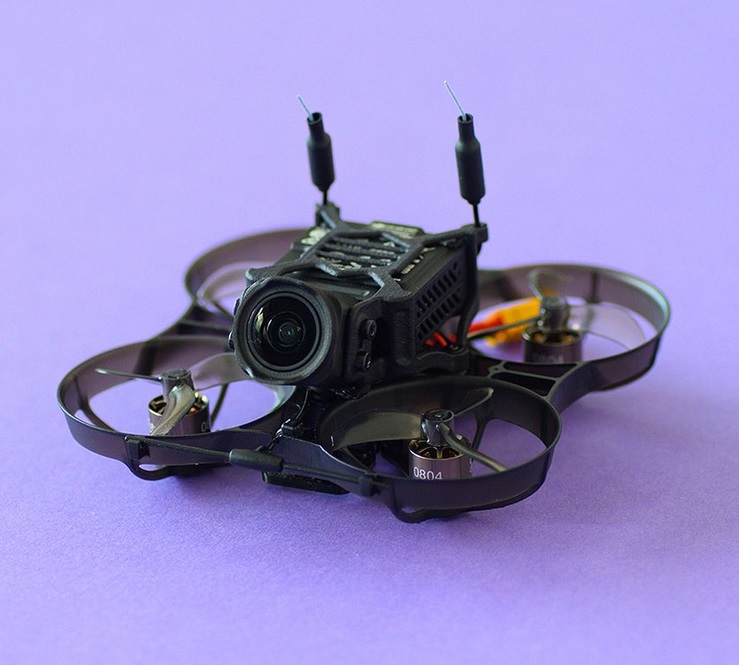

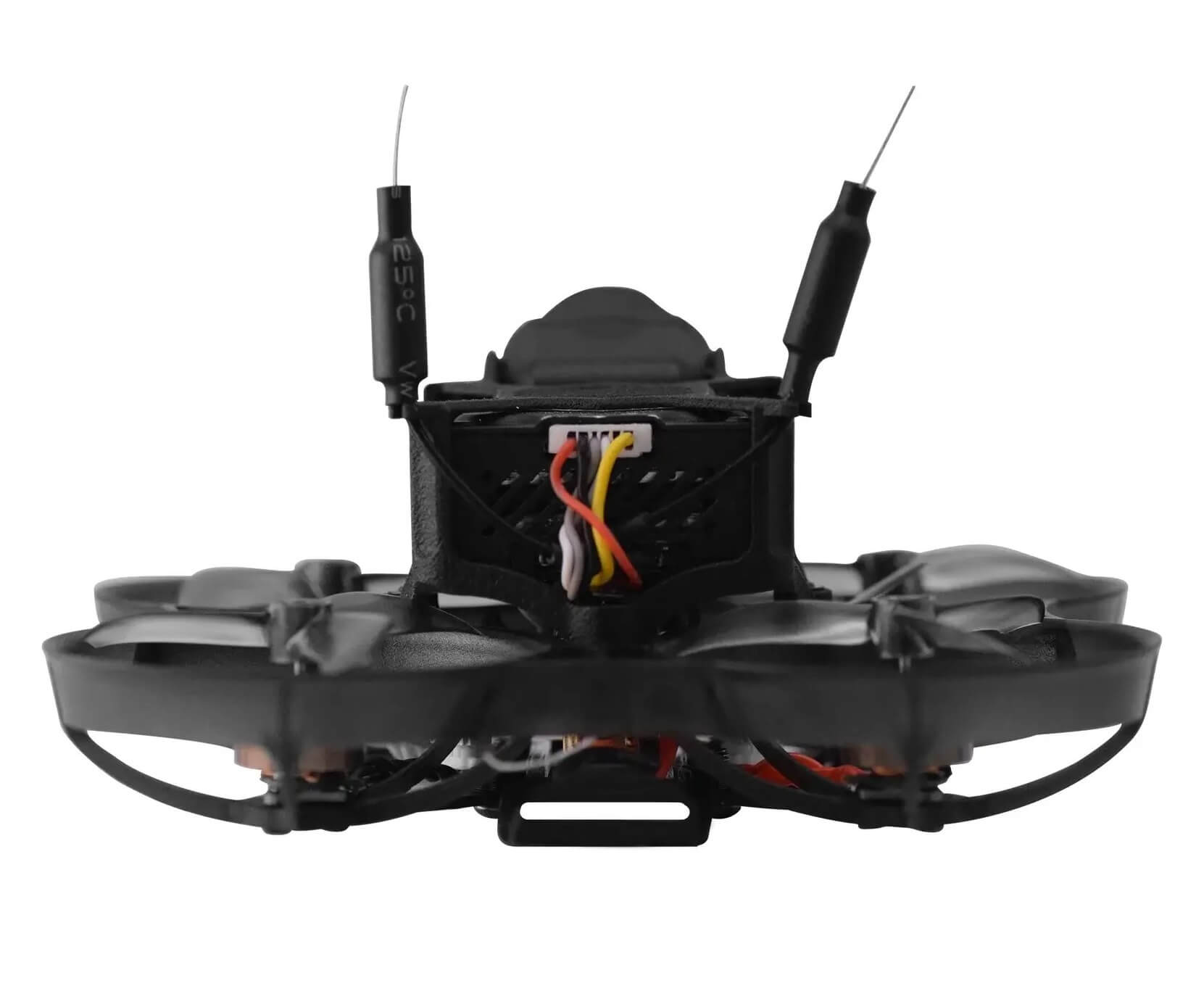

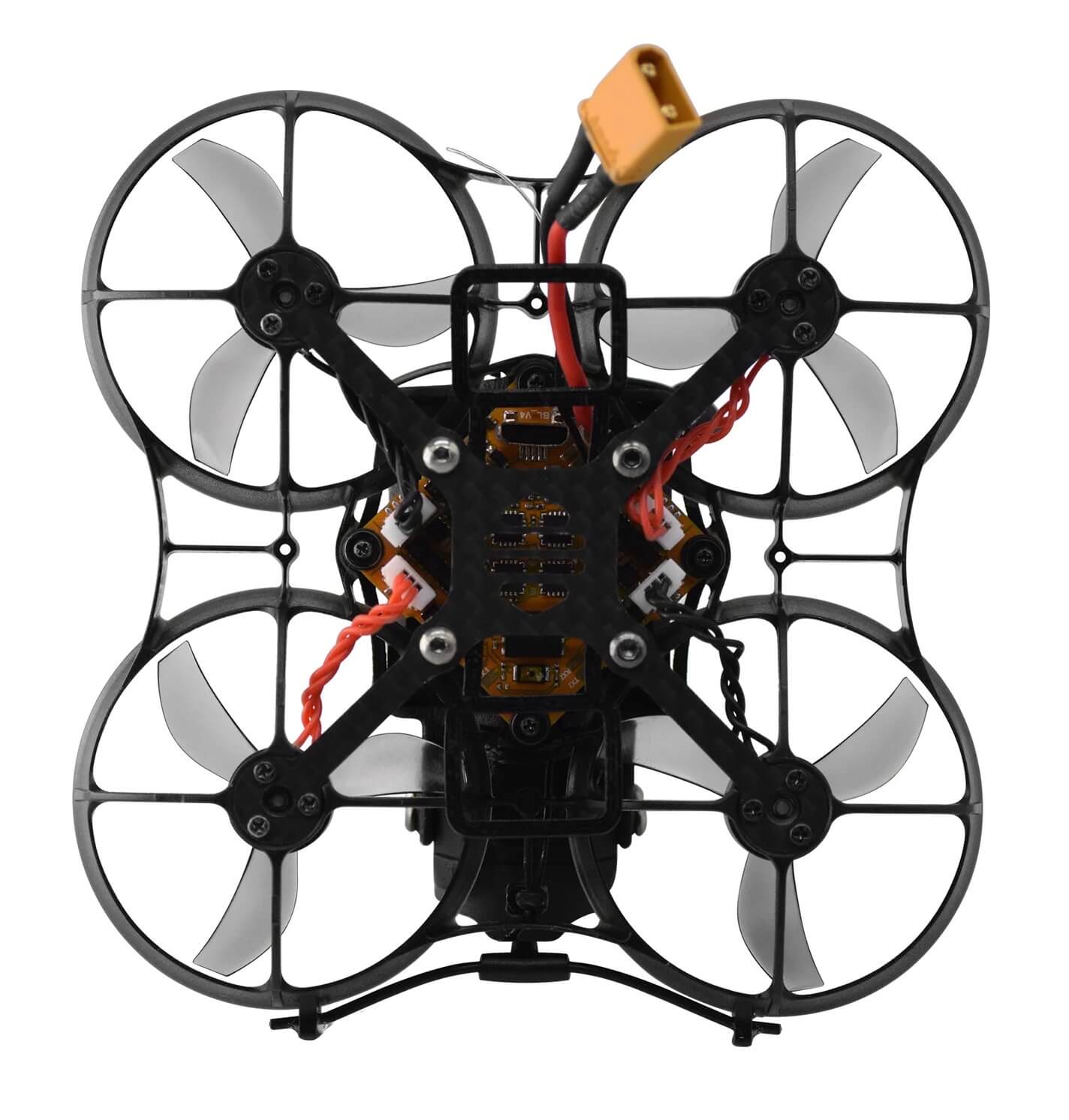

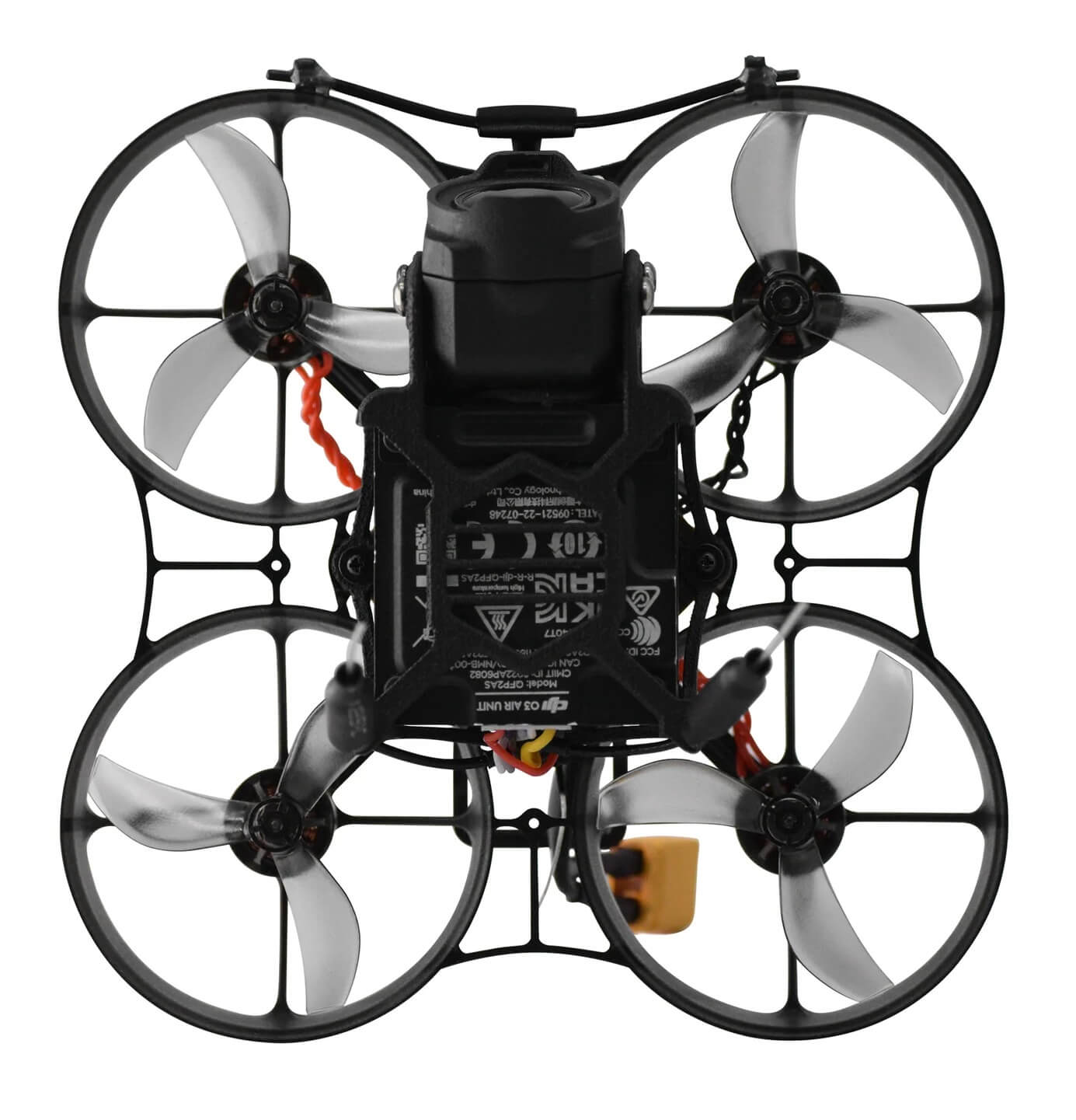

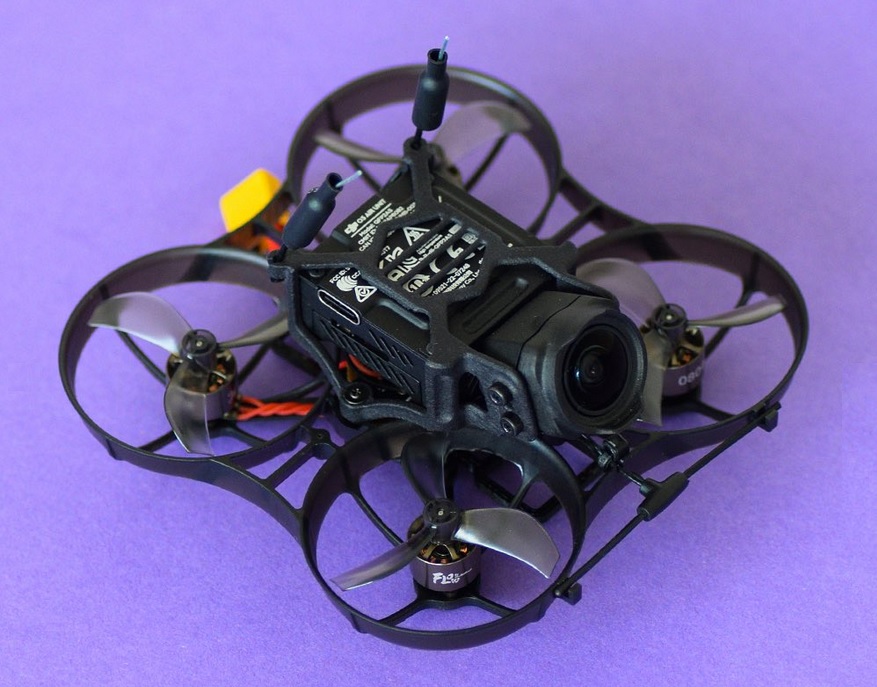

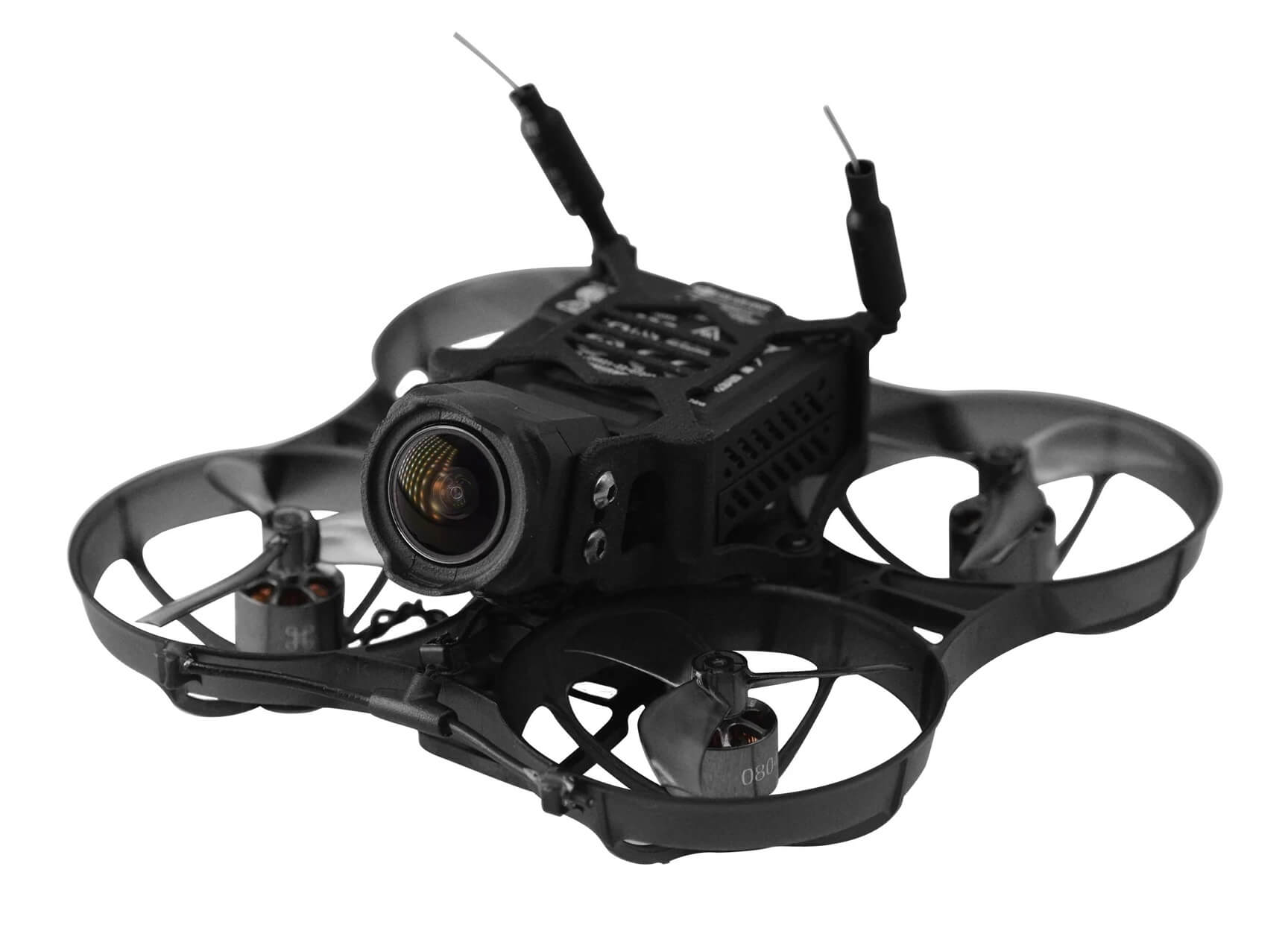

Внешний вид
Разработчик о дроне
AcroBee75 BLV4 F7 HD O3 BNF — это компактная и мощная модель. Это первый в мире микро дрон построенный на высокоэффективном полётном контроллере F7, совместимый с Dshot600 и двунаправленным Dshot, а также со встроенным приёмником ELRS2.4. Самый миниатюрный и лёгкий HD-вуп с полноразмерным блоком DJI O3 на борту. Он отличается удивительной маневренностью и впечатляющим временем полёта — около 3.5 минут. Наша экспертная настройка обеспечивает сверхплавную съёмку в любых по сложности и стеснённости помещениях в режимах «Self-level» и «Acro».
К сведению! Разработчик отмечает, что данная модель адаптирована для работы в помещениях и не подходит для съёмок на улице или в ветреную погоду.
Рама

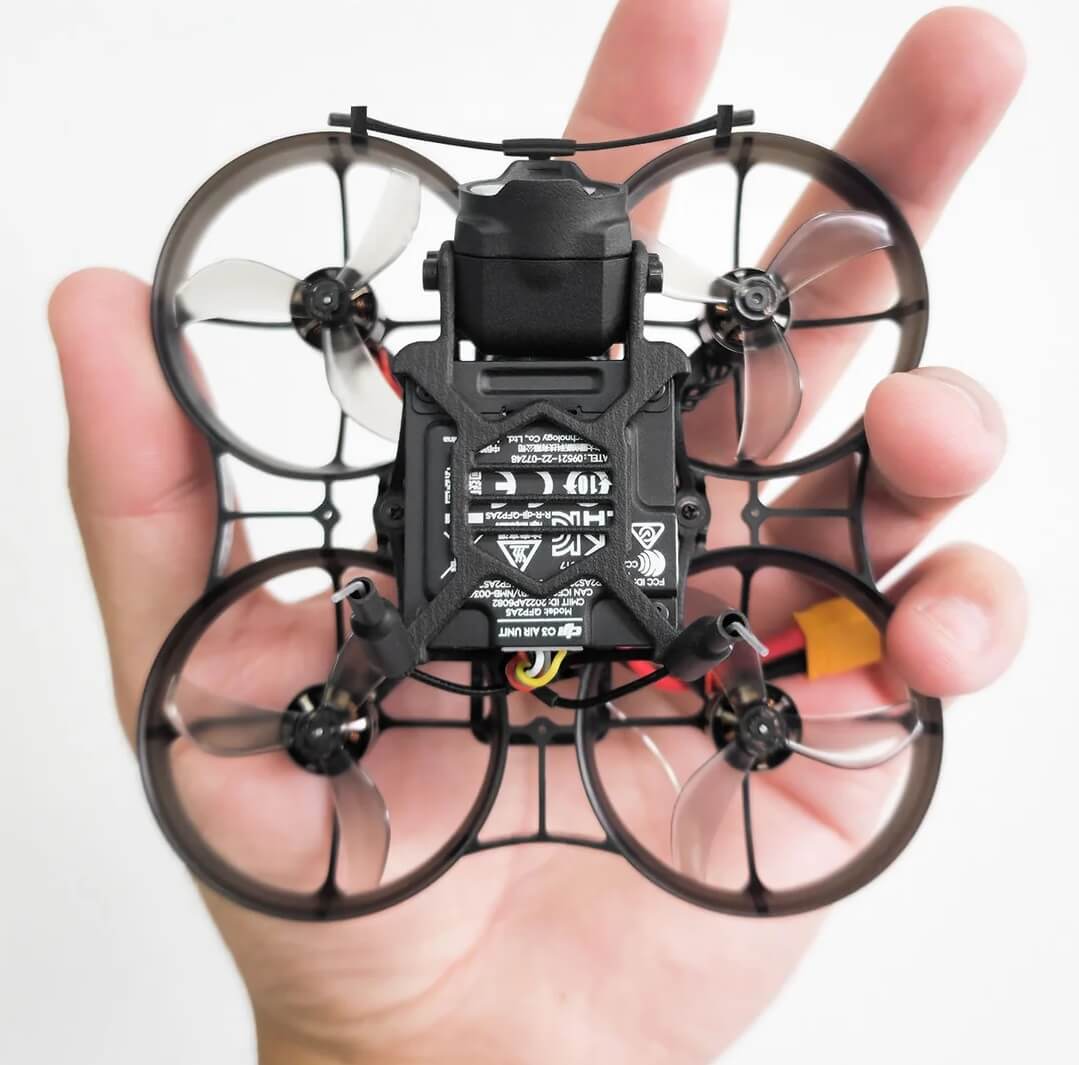

По сравнению с другими HD-вупами с DJI O3 размером 85 мм и 80 мм, AcroBee75 BLV4 F7 HD O3 предлагается в ещё более компактном 75-миллиметровом формате. Это новый стандарт для самого маленького вупа O3 HD.
При разработке этой рамы инженеры NewBeeDrone стремились создать платформу, которая бы не оправдывала ожиданий и не ограничивала творческий потенциал FPV-сообщества. Рама Cockroach 75 mm лёгкая и универсальная.
Сообщается, что им удалось улучшить прочность и обеспечить вибрационную характеристику, облегчающую финишную настройку, чтобы пользователь мог получить на выходе максимальную производительность от полётного контроллера и силовой установки NewBeeDrone. Каждый грамм материала рамы был либо добавлен, либо убран, чтобы гарантировать наилучшую полётную эффективность на любых режимах пилотирования. Кроме того, они нашли более щадящий и упругий материал, который не уступает в весе и жёсткости. Стойки и другие ключевые опорные компоненты были перепроектированы таким образом, чтобы распределять и рассеивать нагрузку при падениях и столкновениях. Их общая масса составляет 6.98 грамма.
Также отмечается, что 75-миллиметровая рама Cockroach имеет адаптируемое расположение полётного контроллера и множество дополнительных точек крепления по всей раме. Инженеры поставили раму с двумя местами для установки платы с расстоянием между отверстиями 1×1 дюйм или 25.4 × 25.4 мм. Одно место крепления находится сверху, а другое — снизу для установки дополнительной платы, например, DVR или платы записи 4K HD.
ПК и моторы

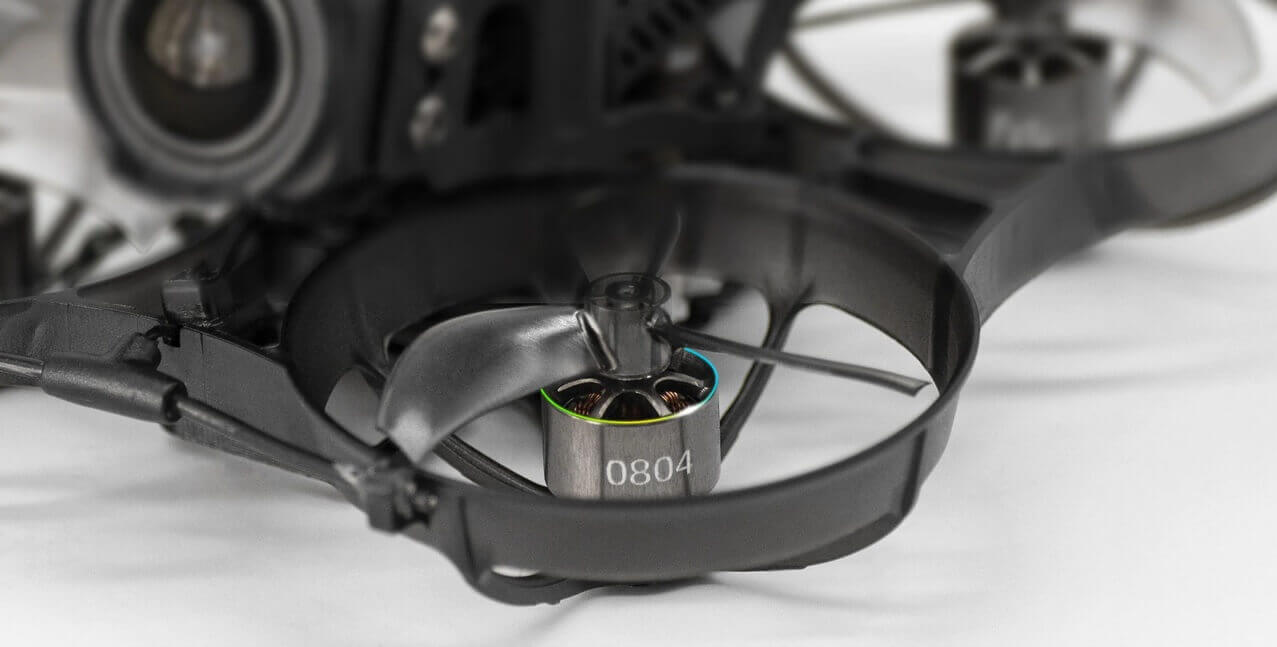

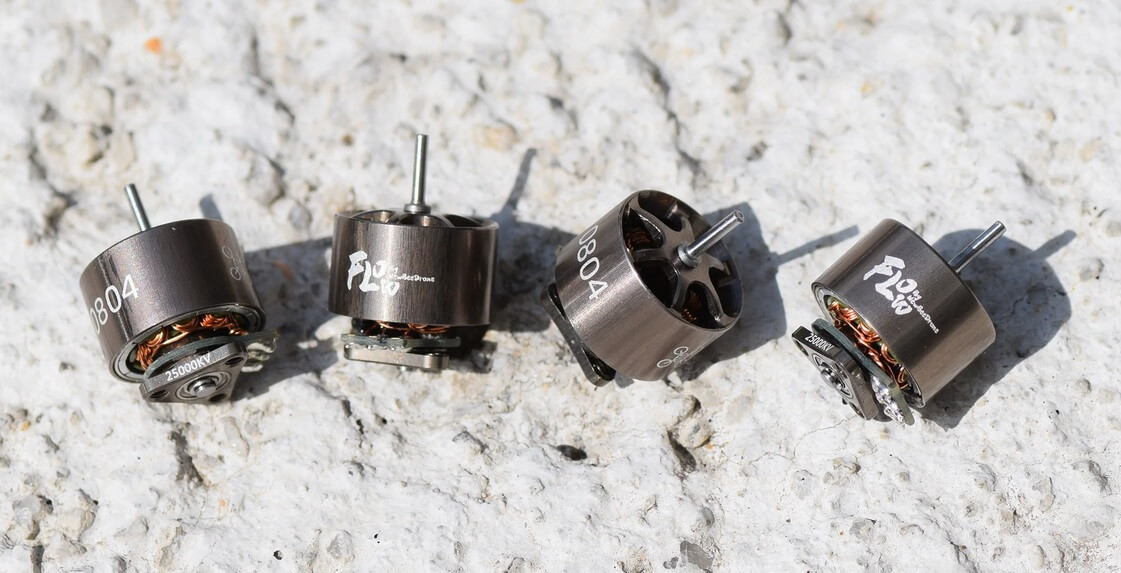

AcroBee75 BLV4 F7 HD O3 это единственный HD Micro whoop оснащаемый процессором F7, а также единственный квадрик реализованный на Б/К моторах серии «Flow» с двумя подшипниками типа 681XZZ размером 08, обеспечивающими меньшее трение при вращении (материал исполнения моторов алюминиевый сплав 7075).
Работают эти моторы в тандеме с высокоэффективными 3-лопастными пропеллерами серии Azi, которые были разработаны с учётом инженерной теории для оптимального захвата воздуха и стабильности. Тип размещения моторов на раме: толкающий (Pusher; моторами вниз).
К сведению! Инженеры NewBeeDrone настроили этот дрон таким образом, чтобы он обладал самым мягким полётом без желе в кадре.
DJI O3 и идеальный баланс
AcroBee75 BLV4 F7 HD O3 был специально создан для тандема с DJI O3 Air Unit. Отмечается, что для создания идеального микро решения было найдено оптимальное соотношение между размерами дрона и распределением его веса. Разработчик отмечает, что без DJI O3 продолжительность полёта может составлять до 8 минут. С DJI O3 до 3 минут.
Для справки: DJI O3 обеспечивает цифровой FHD видеолинк и 4K видеозапись при 120 кадрах в секунду при поддержке топовой электронной стабилизации изображения Rocksteady 2.0 (или Gyroflow в пост-продакшн), в том числе в цветовом профиле D-Log для лучшей цветокоррекции. Он также может выступать в качестве радиоприёмника, что обеспечивает быстрое сопряжение с аппаратурой DJI FPV RC 2.
Собран и настроен
Сборка или настройка не требуются. Сэкономьте время и силы, чтобы сосредоточиться исключительно на съёмках. Дрон поставляется со встроенной системой ExpressLRS 3.0 и готов к сопряжению. Встроенный «чёрный ящик» записывает данные для быстрой настройки. При необходимости настройте DJI PNP в Betaflight. Не бойтесь ошибиться с настройкой. Если что-то пойдёт не так, можно одним щелчком мыши сбросить настройки до заводских (с заводскими «мелодиями» и файлами дампа).
Гарантии
Разработчик гарантирует, что вы получаете самые лучшие материалы и компоненты, соответственно вы в полной мере можете положиться на дрон без проблем и поломок. Все детали можно приобрести отдельно в качестве замены. Дополнительная гибкость при печати из SLS нейлона позволяет менять или обновлять компоненты при необходимости. Пользователи из США получают пожизненную гарантию на раму. Для всех остальных данный вопрос решает продавец.
Примечания и рекомендации
Ниже приведены примечания и рекомендации по правильной эксплуатации от разработчика:
- Представленная модель не является игрушкой. Это полноценная профессиональная модель предназначенная для реализации высококачественной видеосъёмки.
- ПИД-настройка этой модели дрона основана на АКБ Tattu 450 мАч 7.6В HV 95C 2S1P Lipo. Использование других элементов питания может повлиять на лётный потенциал.
- Из-за крайне малого веса и размеров модель имеет незначительную ветроустойчивость. Для достижения максимального лётного потенциала рекомендуется эксплуатировать только в помещениях.
- Основное назначение этой модели высококачественная FPV аэросъёмка. Не рекомендуется эксплуатация в режимах агрессивного пилотажа.
- При первом подключении DJI O3 требует процесса активации и сопряжения с DJI FPV очками и DJI аппаратурой управления. Проводится согласно инструкции по эксплуатации DJI O3 Air Unit (см. здесь).
- Любые изменения настроек PID или фильтров дрона непосредственно влияют на его лётные характеристики.
- Модификация силовой установки, пропеллеров, равно как и других компонентов, приведёт к изменению заявленного лётного потенциала модели.
- Модель дрона не предназначена для полётов на дальние расстояния. Всегда контролируйте остаточный заряд АКБ.
- Если в процессе настройки дрона что-то пошло не так, то вы можете откатить их до заводских через ПО Betaflight.
Доступность и цена
NewBeeDrone AcroBee75 HD O3 BNF пока доступен для предзаказа по цене 399$.
На этом у нас всё, мы очень надеемся, что вы не зря потратили драгоценное время и смогли в конечном итоге сделать свой лучший выбор. Благодарим за внимание. Летайте безопасно! Всем мира и добра!
