Введение

Tovsto Falcon 210 – новый игрок в нише гоночных дронов в формате RTF, общий дизайн которого, по нашему мнению, схож с более известным и легендарным Walkera F210. Брутальный внешний вид не единственный плюс в списке особенностей Falcon. И забегая вперед, отметим, что аппаратный потенциал дрона целиком и полностью соответствует его внешности, летные возможности которого отметят не только начинающие пилоты, но и бывалые рейсеры*. Предлагаем более подробно ознакомиться с этим быстро набирающим популярность дроном, и по традиции начнем с ключевых особенностей продукта.

* при условии работы дрона с 4S АКБ ёмкостью 1500mAh и скоростью разряда 40C

Особенности

  • 3мм карбоновая рама
  • Полетный контролер SPRacing F3
  • Бесколлекторные моторы 2204 KV2500
  • 30A ESC Oneshot125
  • Поддержка АКБ 1500mAh 4S/40C
  • OSD модуль
  • VTX 40CH 5.8G 25mW/200mW
  • Камера CMOS 540TVL (NTSC/PAL)
  • Аппаратура на протоколе AFHDS-2A
  • Мощная LED подсветка
  • Зуммер
  • Готов к полету из коробки

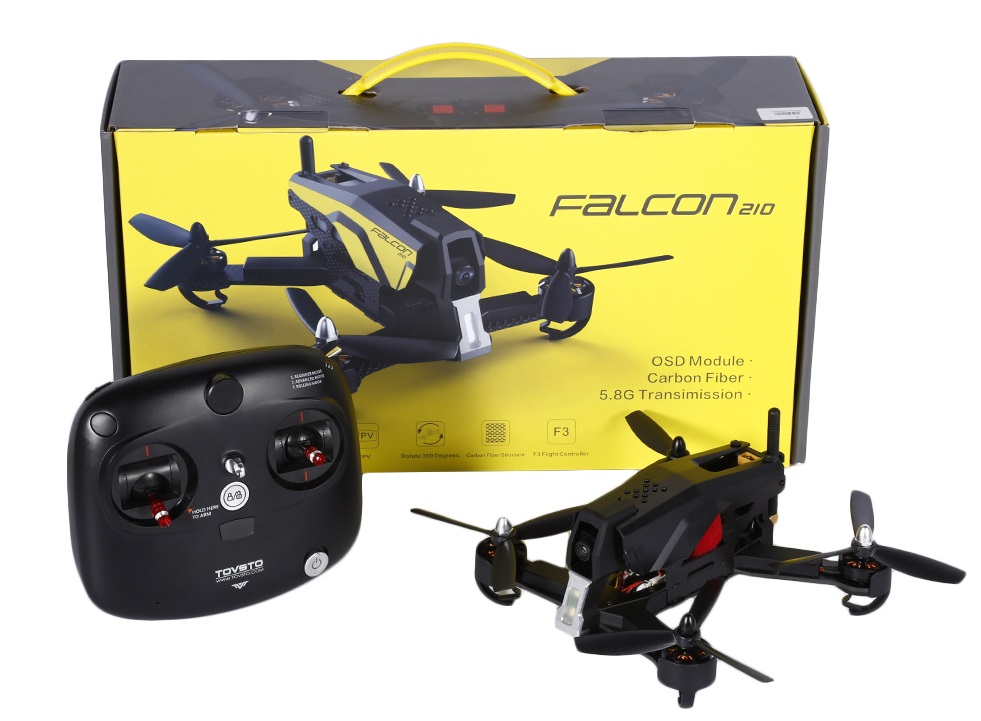

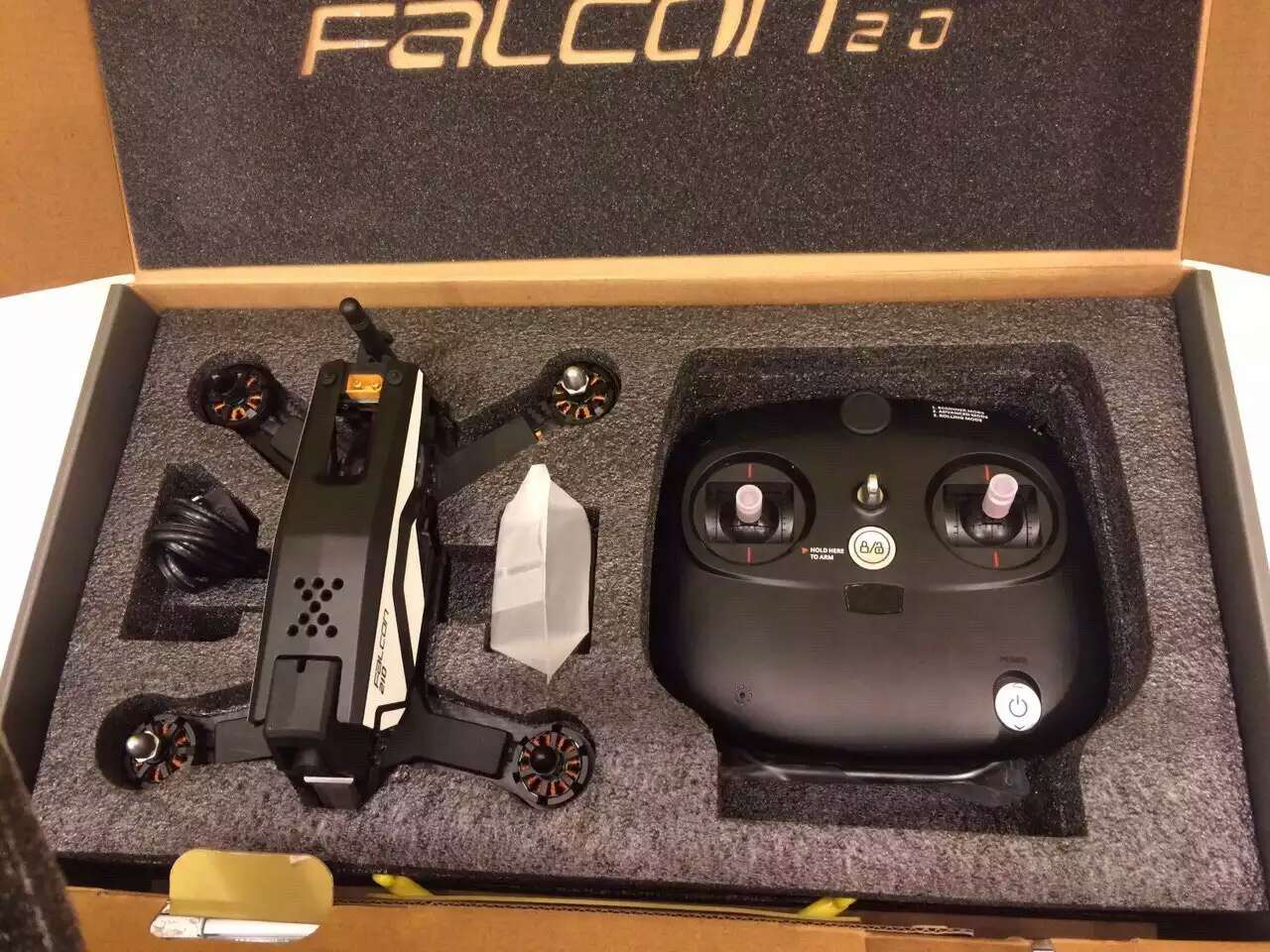

Комплектация

  1. Tovsto Falcon 210
  2. 6 канальная 2.4ГГц аппаратура управления (питание от 4 × AA, докупаются отдельно)
  3. Аккумулятор 3S 1500mAh 25C LiPo с коннектором XT60
  4. Зарядное устройство
  5. 4 × запасных несущих винта (2 CW, 2 CCW)
  6. Сопутствующий инструмент
  7. SBUS кабель
  8. PWM кабель
  9. Декоративные наклейки (желтая / красная / белая)
  10. Руководство по эксплуатации (на английском языке)

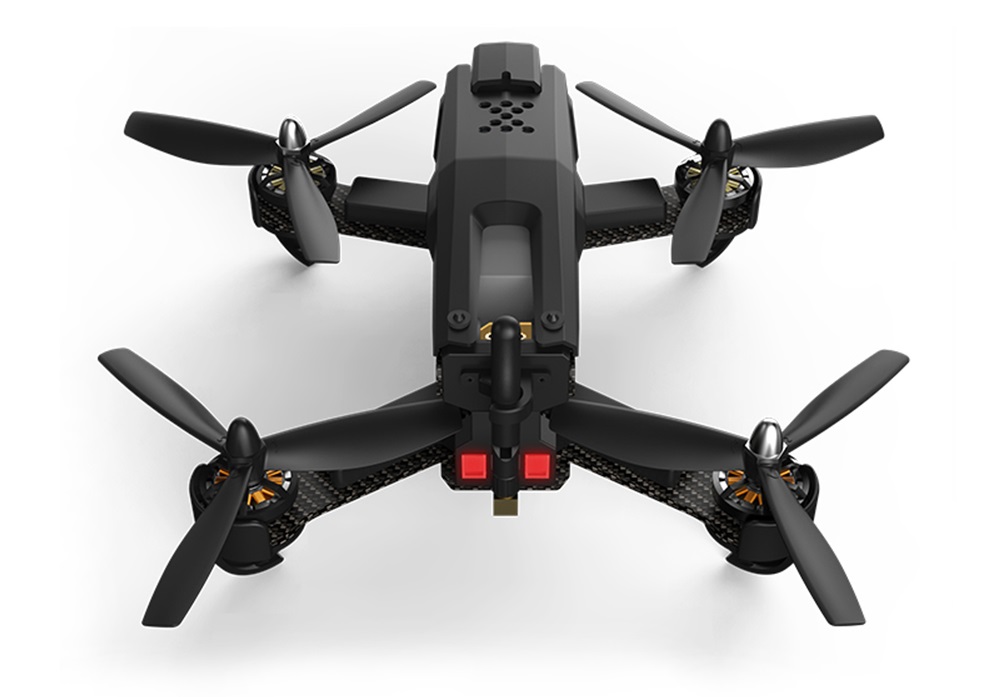

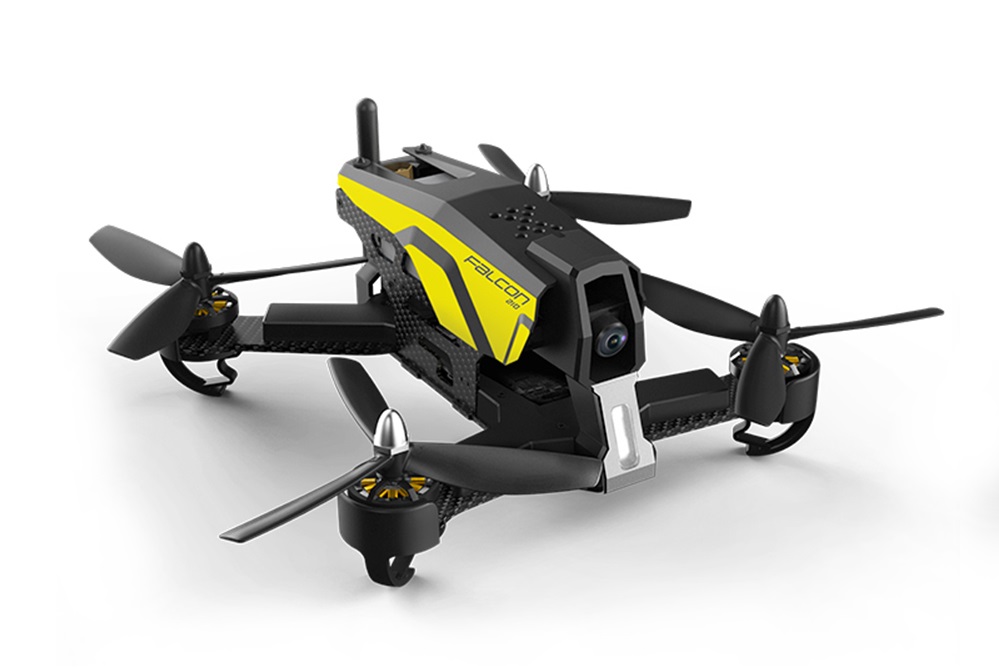

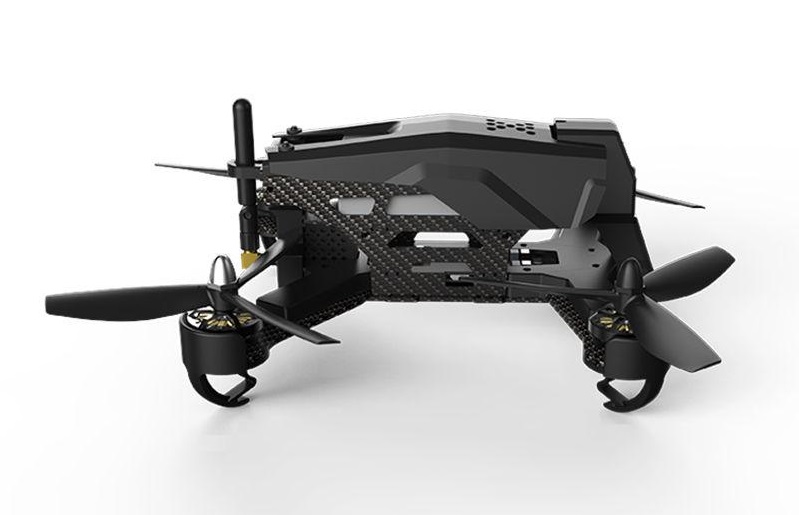

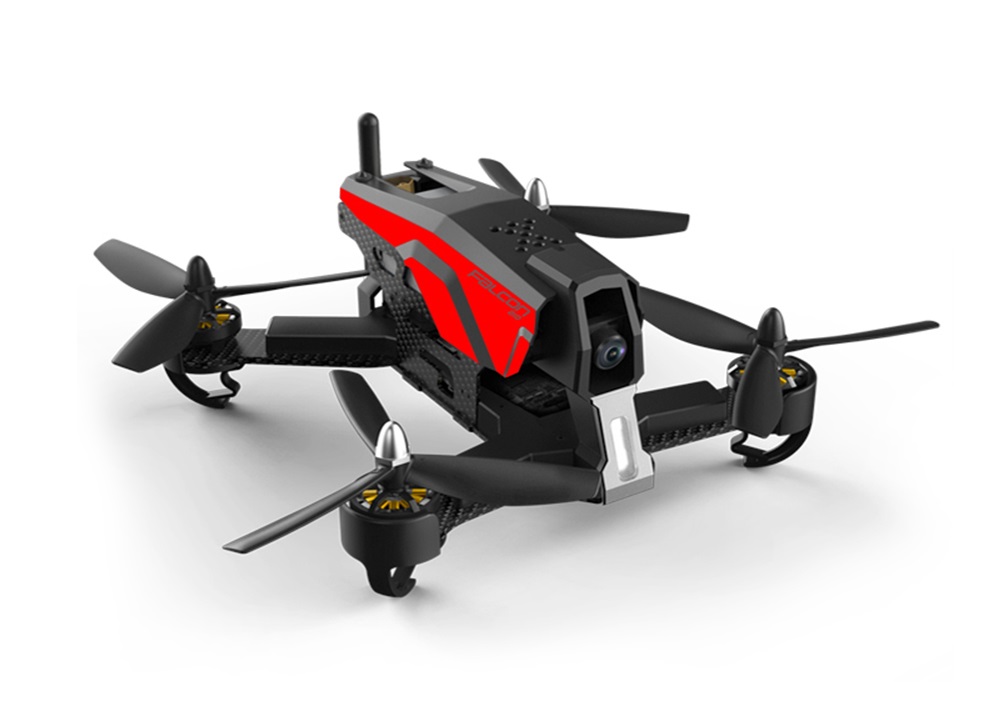

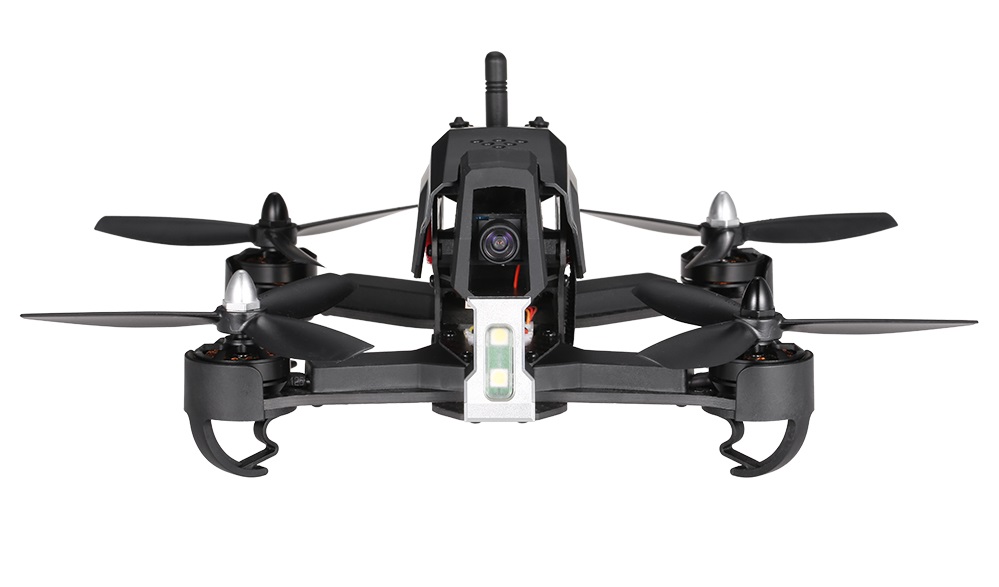

Внешний вид















Спецификация

Бренд:
Tovsto

Модель:
Falcon 210

Полетный контроллер:
SPracingF3

Моторы:
бесколлекторного типа 2204 KV2500 (CW/CCW)

ESC:
30A ESC Oneshot125

Video TX:
40CH 5.8ГГц 25мВт/200мВт

Камера:
CMOS 540TVL

FOV:
120°

Питание дрона:
3S 1500mAh 25C LiPo с коннектором XT60

Система цветности:
PAL/NTSC

Угол наклона камеры:
-10° до +45°

Аппаратура:
6 канальная 2.4ГГц

Мощность передатчика:
<20дБм

Рабочий ток:
80mA

Питание аппаратуры:
4 × AA

Расстояние удаления:
600 метров (в свободной от помех зоне)

Приёмник:
6 канальный (поддерживает S.BUS / PWM / PPM)

Передача FPV изображения:
на аналоговой частоте 5.8ГГц (40 каналов + аудио поддержка)

Время полета:
8-10 минут

Несущие винты:
5045(5 дюймовые, трёх лопастные)

Зуммер:
есть

Размеры дрона:
187 × 183 × 93мм

Рама:
210мм

Материал исполнения:
карбон / ABS

Вес дрона(с АКБ):
478гр

Рабочая температура:
-10℃ ~ +50℃

Моторы

Falcon 210 получил в свой арсенал бесколлекторные моторы 2204 KV2500 Ø27.88мм (CW/CCW). Работают в купе с 30A регуляторами (ESC), с пиком до 40A, что указывает нам на поддержку 4S LiPo АКБ. Так как используемый процессор порядком устарел, поддерживается только протокол Oneshot125. BLheli_S / Dshot 600 система не поддерживает.

До потребителя дрон доходит на старой версии Cleanflight (1.2.4), что указывает нам на то, что используемые электронные компоненты разработаны как минимум 1-1.5 года назад. Не стоит относить это к минусам, ведь «Старый конь борозды не испортит», если все правильно настроить.

Failsafe по умолчанию настроен не идеально, после потери сигнала с аппаратурой, моторы дрона продолжают вращаться, но с меньшей скоростью.



Камера

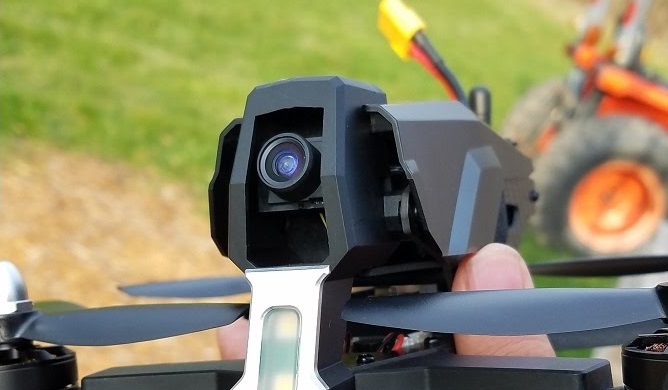

На борту дрона установлена стандартная камера с разрешением 540TVL (хотя на сайте производителя в спецификации указано 600TVL), с углом обзора в 120°. В стоке угол камеры жестко зафиксирован на угле -5°, что по факту является весомым недостатком. Вопрос решатся за две минуты, с помощью шестигранника и отвертки, идущие в комплекте. Необходимо будет отделить защиту от камеры (крепиться на 3 винтах) и выкрутить два винта фиксирующих перемещение камеры.

Видео передатчик

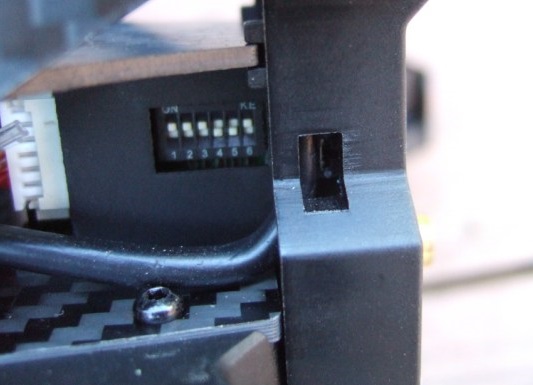

Квад оснащен 40 канальным VTX. Переключение между Vfreq (первые три) и Vband осуществляется посредством шестипозиционного microDIP переключателя, располагающегося на левой задней стороне дрона. VTX работает в двух мощностных режимах: 25мВт / 200мВт. По умолчанию мощность передатчика установлена на 25мВт. Смена режимов реализуется снятием перемычки, которая находится рядом с microDIP переключателем в отдельном окошке.

Таблица настроек для VTX, что указана в руководстве по эксплуатации для режима 25Мвт, частично не корректна!

Стоит отметить, что модуль OSD на Falcon 210 независимый и взаимодействует с FC через MSP для порта UART2.

Порт microUSB получил удачное расположение (в плане доступа к нему), находится на правой стороне квада.

Питание

Tovsto Falcon 210 укомплектовывается трех баночной литий-полимерной батареей емкостью 1500mAh, с током разряда 25C (коннектор XT60). Хорошо зарекомендовала себя в динамичных любительских полетах. Для существенного увеличения лётного потенциала беспилотника и времени полета в целом, допускается установка четырех баночной (4S) АКБ емкостью 1500mAh, с током разряда 40C. Время полета на стоковой батарее, согласно спецификации производителя, заявлено – 8-10 минут. На практике, при смешанном стиле пилотирования, оно не выходит за рамки 5 минут.

Вес стоковой 3S АКБ составил – 104.2грамма. Размеры: 70 × 35 × 21мм.

В целом батарейный отсек Falcon 210 получился достаточно вместительный 105(д) × 35(ш) × 22(г) мм. Размерный запас без труда позволяет устанавливать как трех баночные АКБ емкостью 1500/2000/2200мАч, так и четырех баночные литий-полимерные батареи.



Управление

Квад укомплектовывается стандартной шести канальной аппаратурой работающей на протоколе AFHDS-2A. Согласно спецификации, расстояние удаления в свободной от помех зоне составляет – до 600 метров. Питание осуществляется от четырех элементов питания формата AA.

Стоит отметить такой факт, по какой-то причине обе антенны 2.4ГГц уложены в самом основании дрона. Такое расположение отрицательно сказывается как радиообмене в целом, так и на расстоянии удаления. Поэтому рекомендуем вывести их наружу. На это процедуру вы затратите не более одной минуты.

Хорошая новость, квад оснащен зуммером, но проблема заключается в том, что на аппаратуре всего два AUX, и чтобы забиндить зуммер нам понадобиться третий.



Цена

Квадрокоптер Tovsto Falcon 210 реализуется почти через все известные торговые площадки интернета в среднем по цене – 340$



Вывод

Tovsto Falcon 210 $340
Tovsto Falcon 210
6.375
Цена
5/10
    Камера
    5/10
      Функциональность
      5/10
        Время полета
        5/10
          Летные качества
          9/10
            Компактность
            5/10
              Комплектация
              9/10
                Надежность
                9/10

                  Плюсы

                  • Дизайн
                  • Материалы исполнения
                  • Прочная рама
                  • SPracing F3
                  • Поддержка 30A ESC 4S
                  • Стоковые настройки / Стабильный
                  • FPV (без желе)
                  • Изменяемая мощность VTX (25мВт/200мВт)
                  • OSD
                  • LED посветка

                  Минусы

                  • По умолчанию угол наклона камеры не регулируется
                  • Устаревшая электроника и ПО
                  • По умолчанию Failsafe настроен не идеально
                  • Антенны 2.4ГГц уложены в основании дрона
                  • Не злой на 3S АКБ
                  • Некорректная таблица частот для VTX в режиме 25мВт
                  • Требуется дополнительный AUX для активации зуммера
                  • Cложный процесс настроки OSD
                  • Цена

                  Tovsto Falcon 210 – на сегодня одно из лучших предложений в соотношении цена/качество в нише гоночных дронов. Готов к полету из коробки, но для тех, кому не все равно, все же требует некоторых доработок посредством идущего в комплекте инструмента. В целом хорошо настроенный с точки зрения летных характеристик дрон. Потенциал квада по достоинству оценят не только пилоты, для которых «коллекторных FPV монстриков» стало не достаточно, но и те любители, которые уже имеют опыт пилотирования в «Acro режиме». Возрастное ограничение разработчик установил на 14+.



                  Фото

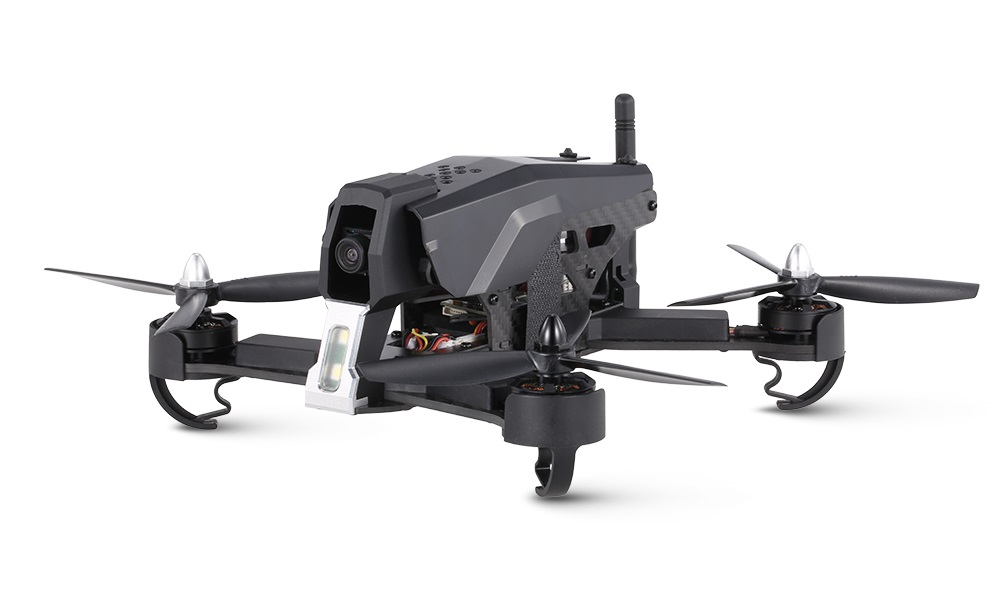

                  Фото с гоночным дроном Tovsto Falcon 210
