Введение

На прошедшей международной выставке потребительской электроники — CES2017, можно было увидеть большое количество стартапов, которые действительно заслуживают путевки в жизнь. Никто не остался без внимания, о чем свидетельствуют многочисленные обзоры. Один из таких стартапов привлек и наше внимание и соответственно именно о нём пойдет речь далее.

UVify Draco

О компании

Uvify Inc – занимается проектированием и разработкой беспилотных летательных аппаратов. Главный офис компании расположился в Сан-Франциско, штате Калифорния. Команда Uvify это высококвалифицированные специалисты в области ракетных технологий и робототехнике, инженеры и дизайнеры, именитые гонщики и даже геймеры. Ключевыми людьми являются, генеральный директор и соучредитель — Hyon Lim и советник по развитию бизнеса — Robert Cheek.

О продукте

UVify Draco – оптимизированный под дронрейсинг, дронфристайлинг и аэросъемку с экстремальным уклоном дрон, готовый к полёту из коробки. Разработчик позиционирует его как готовый к использованию продукт для людей, которые хотят иметь мощный квад, но в тоже время не хотят тратить время на работу паяльником, а это в свою очередь удел всех дронов PRO-уровня.

Особенности

Материал исполнения

Основа Draco это легкое и прочное углеродное волокно. Модульность конструкции позволяет быстро менять поврежденные в краше элементы непосредственно на месте. Дрон готов летать в самую ненастную погоду благодаря водонепроницаемому корпусу, теперь даже ливень не способен помешать желанию летать.

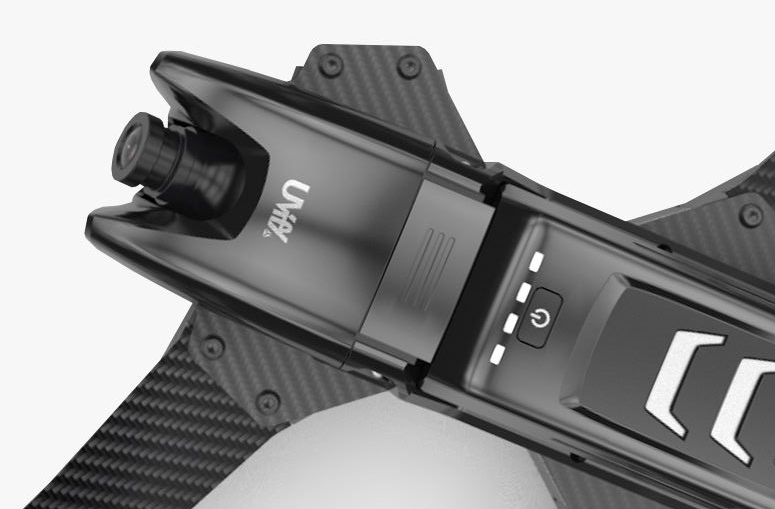

UVify Draco материал исполнения

  • Электроника дрона в купе с мощными бесколлекторными моторами заточена абсолютно под любые фигуры пилотажа на скорости до 160км/ч!
  • Разработчик предупреждает, что дрон не подготовлен для полноценного погружения в воду, стоит это учитывать!
  • Draco готов к полёту даже в условиях сильного ветра.
  • Разработчик заверяет, что всё заявленное соответствует действительности. Дрон протестирован лучшими пилотами дронрейсинга и дронфристайлинга в самых экстремальных условиях.

Питание

Питание дрона реализовано посредством интеллектуальной быстросменной литий-полимерной (LiPo) 4-баночной батареи емкостью 1400мАч 100C. Больше никаких штекеров, смена батареи осуществляется в одно движение. Аккумулятор оснащён индикатором заряда АКБ, автоматической балансировкой, защитой от переразряда и перезаряда, балансиром, встроенным датчиком тока. Так же ведётся статистика о количестве зарядов и разрядов.

Благодаря такому обеспечению АКБ способна поддерживать оптимальное напряжение на момент, когда она не используется, чтобы в последующем обеспечить на выходе максимальную производительность.

modular-battery

Согласно спецификации производителя максимальное время полёта составляет — 10 минут. На максимальных режимах это время сокращается до 5-6 минут.

Полётный контроллер

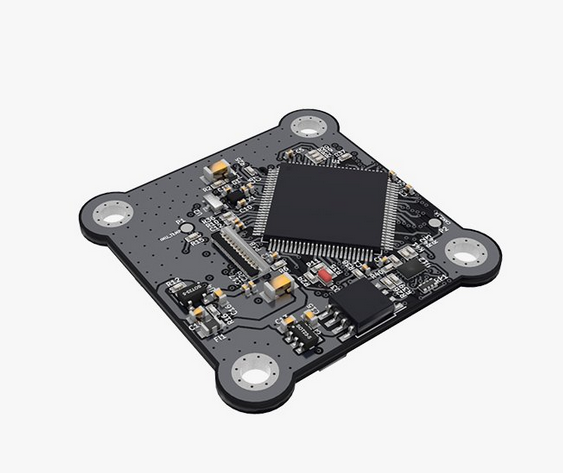

UVify Draco полетный контроллер

Встроенный полётный контроллер Draco обеспечивает лучшую производительность в своем классе. Модульная конструкция Draco обеспечивает быстрый доступ к любой электронной составляющей. С помощью антивибрационной функциональности была реализована показательная стабильность на любых режимах полёта, которой позавидуют самые популярные среди профессионалов дроны. Благодаря температурному контролю была оптимизирована работа инерциальной навигации.

UVify Draco устройство

UVify Draco компас на виброгасящем устройстве

  • Разделив сенсоры от полётного контроллера виброгасящим демпфером, разработчикам удалось существенно снизить отрицательное влияние высокочастотных вибраций на работу электроники в целом.
  • Так же IMU сенсор получил контроль температуры и теперь погодные условия не окажут никакого влияния на качество полёта.

Моторы

Моторы Draco это результат интенсивных исследований и разработок, а так же многолетнего опыта в области бесколлекторных моторов. Перекрывающее вертикальное магнитное поле обеспечивает максимальную мощность при наименьшем весе. В результате моторы UVify Draco существенно выигрывают по характеристикам у всех существующих Б/К моторов на сегодня.

UVify Draco моторы

Регуляторы скорости

Первые в своем роде регуляторы скорости, которые работают с электромоторами и батареей по заданному поле ориентированному алгоритму управления. На выходе электроника дрона постоянно контролирует температуру каждого мотора и его работу в целом.

Система обратной связи между мотором и батареей позволяет поддерживать соответствующие обороты, обеспечивая максимальную производительность на всем протяжении полёта пока АКБ полностью не исчерпает свои ресурсы.

Благодаря температурной компенсации и контролю над состоянием каждого двигателя, электроника автоматически компенсирует воздействие температуры выделяемой мотором, повышая тем самым производительность силовой установки на 20%.

UVify Draco регулятор скорости

HD FPV

Draco HD — единственный на текущий момент дрон, который способен транслировать в режиме реального времени FPV картинку в формате высокой четкости (HD) с нулевой задержкой. (для модели HD Draco)

UVify Draco камера

Модельный ряд

Производитель предлагает сразу две конфигурации Draco:

UVify Draco Racer

UVify Draco HD

Различия

Различий между ними два. Draco Racer меньше, чем Draco HD, а последний оснащается FPV HD камерой и транслирует видео высокой чёткости в режиме реального времени с нулевой задержкой. В остальном оба полностью идентичны.

Комплектация

Производитель предлагает обе модели в нескольких комплектациях:

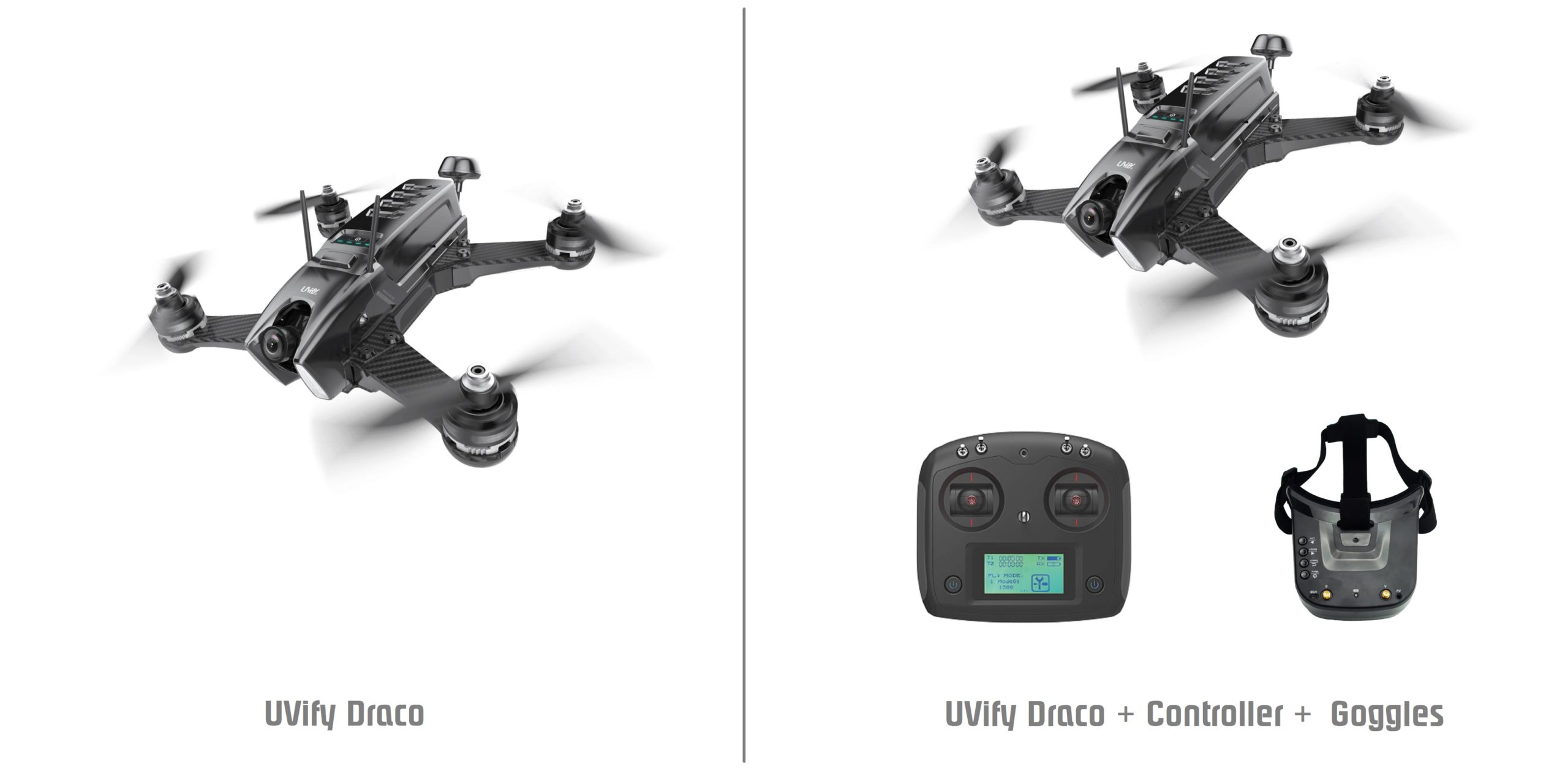

Draco Racer

  1. UVify Draco (без аппаратуры управления; приёмник на выбор пользователя: DSMX/FlySky)
  2. UVify Draco + Turnigy Evolution (готов к полёту из коробки)

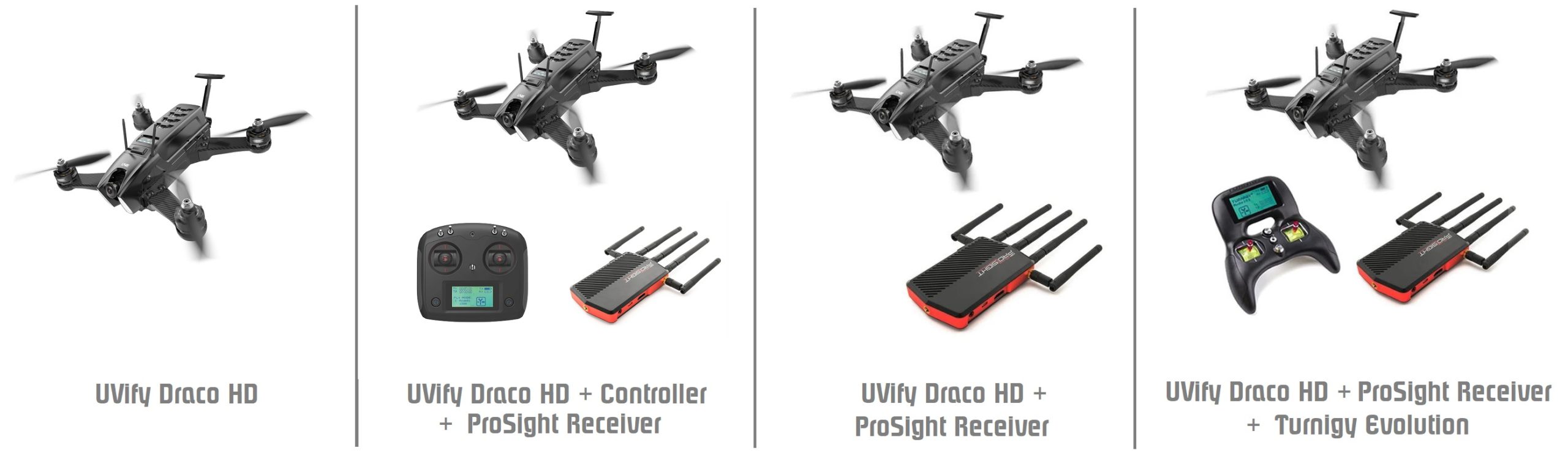

HD

  1. UVify Draco HD (без аппаратуры управления; приёмник на выбор пользователя: DSMX/FlySky)
  2. UVify Draco HD + ProSight Receiver (без аппаратуры управления + усилитель видеосигнала ProSight)
  3. UVify Draco HD + ProSight Receiver + Turnigy Evolution (готов к полёту из коробки)

Спецификация

Дрон

Бренд:
UVify

Модель:
Draco

Цвет:
Чёрный

Размеры фюзеляжа:
79 × 158мм

Размеры дрона без несущих винтов:
214 × 166 мм

Размер рамы:
230мм.

Вес:
470гр (с учётом 5-дюймовых несущих винтов и антенны)

Моторы

Тип двигателя:
UVify Direct-Drive 3-фазный бесколлекторный двигатель постоянного тока — 2206 (2300 kV)

Магнит:
двухсторонний N52SH

Магниты:
12 пар полюсов

Вал:
5-миллиметровый полый стальной

Размер статоров:
22 × 6 мм

Макс. мощность мотора:
580Вт

Макс. обороты:
26000 об/мин

Эквивалент KV:
2300

Рекомендуемые несущие винты:
5 × 4.5 дюйма

Макс. тяга (с рекомендуемыми винтами):
1200гр

Макс. скорость горизонтального полёта:
160км/ч

Регуляторы скорости

ESC:
UVify Race ESC с поле ориентированным алгоритмом управления

Постоянный ток:
30А

Максимальный ток:
60А

Интеллектуальная батарея

Конфигурация:
4-баночная, высокой плотности LiPo с интеллектуальной системой управления

Ёмкость:
1400мАч

Скорость разряда:
100С

Напряжение заряда:
16.8В

Номинальная мощность:
60Вт

Размеры:
90 × 37 × 41 мм

Вес:
185гр

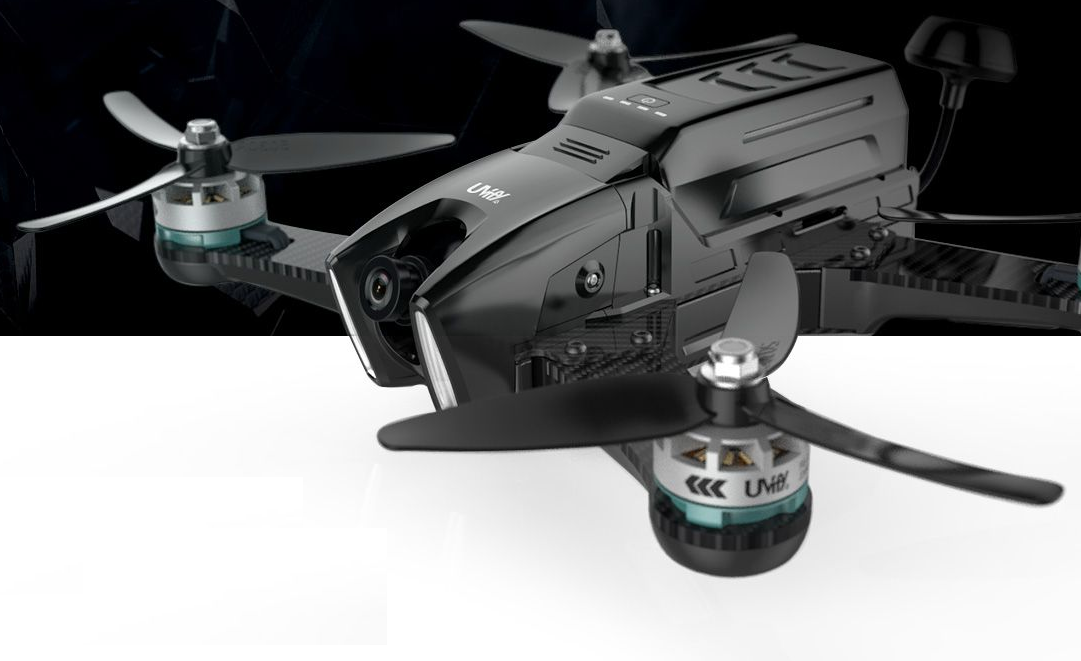

UVify Draco дрон

Видео

Аналоговое FPV:
NTSC/PAL на 5.8ГГц

Цифровое FPV (для Draco HD):
5.8ГГц 1080p при 30 кадр/сек и 720p при 60 кадр/сек с нулевой задержкой

OSD:
32-битное с двойной буферизацией Full VGA

Полётный контроллер и сенсоры

FC:
32-битный процессор Cortex-M4 с синхронизатором времени, SPI интерфейсом для сенсоров

IMU:
термостабилизированный с устройством виброизоляции

Совместимость с ПО:
Cleanflight/Betaflight/ PX4/Ardupilot

Бортовой компьютер

Модель:
встроенный Intel Edison

Радиоприёмник

Частотный диапазон:
2.4ГГц с расширенным спектром

Совместим:
SBUS/DSM/PPM

UVify Draco фото

Цена

Беспилотники доступны к покупке на официальном сайте производителя.

  1. UVify Draco (без аппаратуры управления; приёмник на выбор пользователя: DSMX/FlySky) — 699$
  2. UVify Draco + Turnigy Evolution (готов к полёту из коробки) — 799$
  3. UVify Draco HD (без аппаратуры управления; приёмник на выбор пользователя: DSMX/FlySky) — 899$
  4. UVify Draco HD + ProSight Receiver (без аппаратуры управления + усилитель видеосигнала ProSight) — 1199$
  5. UVify Draco HD + ProSight Receiver + Turnigy Evolution (готов к полёту из коробки) — 1299$

Вывод

UVify Draco от $699
UVify Draco
6.85
Цена
4/10
    Камера
    6/10
      Функциональность
      6/10
        Время полета
        6/10
          Летные качества
          10/10
            Компактность
            4/10
              Комплектация
              10/10
                Надежность
                10/10

                  Плюсы

                  • Дизайн
                  • Модульная конструкция
                  • Материалы исполнения/Качество
                  • Высококачественная электронная начинка
                  • Не боится дождя
                  • Управляемость
                  • Мощная силовая установка
                  • Камеры (Draco/Draco HD)
                  • Качество видеопотока
                  • Готов к дронрейсингу и дронфристайлингу из коробки

                  Минусы

                  • Цена

                  Бесспорно один из лучших премиальных гоночных дронов, который оценят безусловно все любители и профессионалы дронрейсинга и дронфристайлинга. HD линк при нулевой задержке это единственное, чего не хватает всем ныне существующим гоночным БЛА, а если это реализовано в высокотехнологичном, скоростном и влагонепроницаемом кваде в формате «RTF», то это просто подарок. Возрастное ограничение 16+.

                  Фото

                  Фото с дроном UVify Draco (HD).

                  UVify Draco HD фото квада

                  UVify Draco HD photo

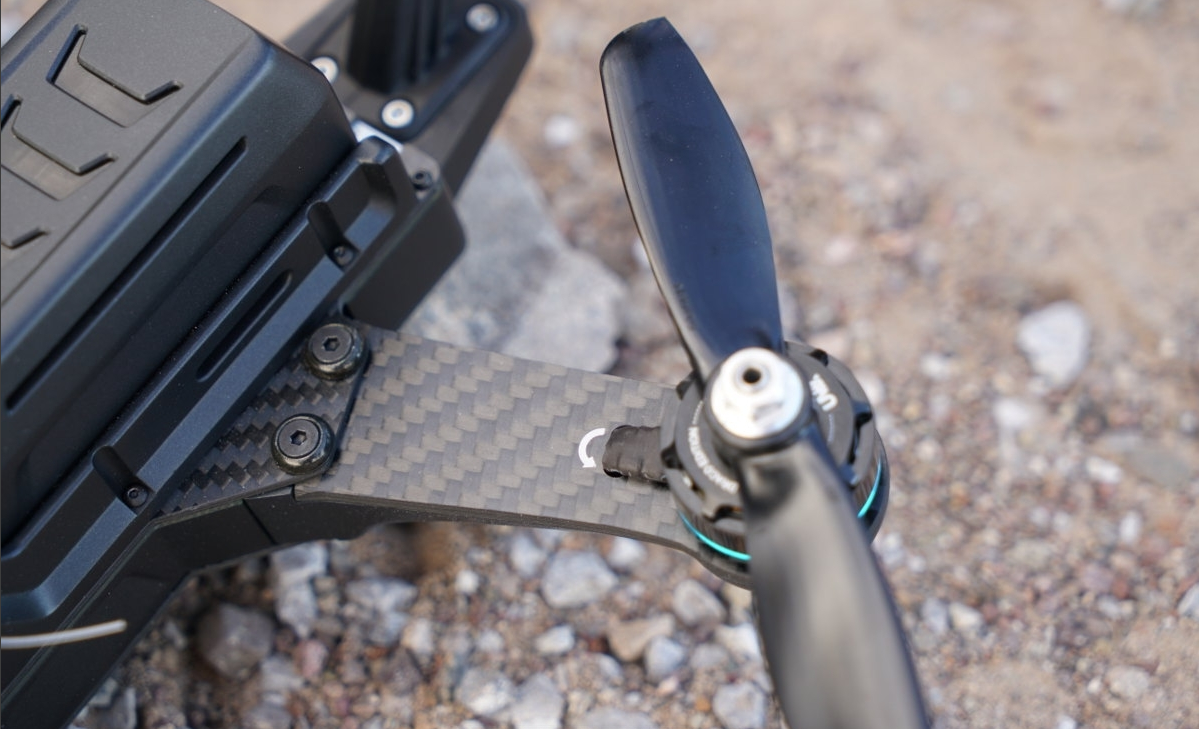

                  UVify Draco HD рама карбон

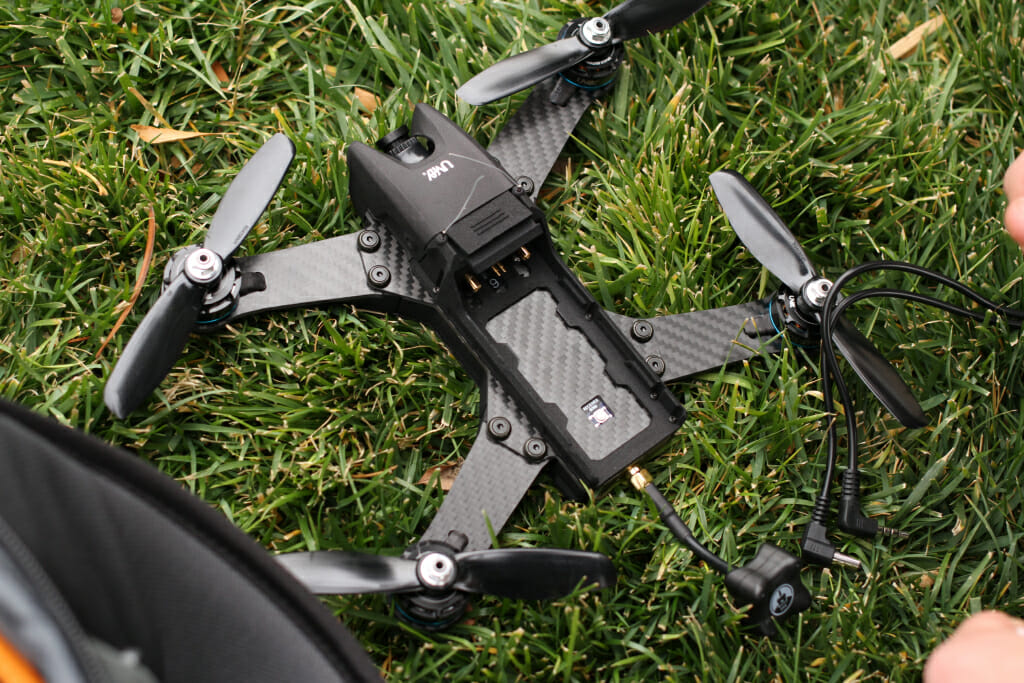

                  UVify Draco фото дрона перед полетом

                  UVify Draco фото масштаб

                  UVify Draco фото дрона

                  Видео

                  Видео с дроном UVify Draco (Draco HD).
