Введение

Китайский бренд «JH TOYS INDUSTRIAL CO., LIMITED» снова порадовал любителей БПЛА, когда представил дрон Cheerson CX-22. Свое начало дрон получил от известной модели Cheerson CX-20, он же успел понравиться многим пилотам по всему миру.

От предыдущей модели дрон унаследовал только лучшее. Разработчики тонко прислушались к мнению потребителей, в результате они значительно улучшили качество пластика, для более точного позиционирования установили два модуля GPS, дооснастили комплектом FPV пишущим видео в качестве FullHD, установили 2-х осевой подвес для новой FHD камеры и доработали программное обеспечение. На выходе пользователь получает хороший по современным меркам дрон для любительской аэросъёмки.

Cheerson CX-22 на улице

Обзор

Полетные характеристики Cheerson CX-22 как всегда на высоте. Отдельно можно выделить ветроустойчивость и вертикальную тягу. Эти показатели существенно отличают CX-22 от CX-20. На монитор, который идет в комплекте, благодаря контроллеру и OSD модулю будет выводиться телеметрия полетных данных и еще ряд не менее важных контрольных параметров.

Приобрести CX-22 можно в двух комплектациях: «CX-22 Standard accessories» и «СX-22 А Set». Первый набор включает в себя максимальную комплектацию (кейс для дрона + дрон + пульт управления + 7-ми дюймовый FPV монитор + 1080Р камера + 2-х осевой подвес для камеры + 5.8G передатчик + 5.8G приемник + 8Гб карта памяти + АКБ и зарядные устройства для монитора и самого дрона).

Второй набор бюджетный и он включает в себя только квадрокоптер CX-22 (без подвеса и камеры), пульт управления (без монитора), АКБ для дрона и зарядное устройство, все идет в стандартной картонной упаковке. Этот набор подойдет пилотам, которые не могут позволить себе приобрести полный вариант сразу.

  • Приобрести CX-22 можно в двух комплектациях
  • Бюджетный набор можно будет дооснастить всеми недостающими опциями.
  • Производитель предложил 3-ри комплекта дооснащения.

JH TOYS  предложил 3-ри комплекта дооснащения: «CX-22 B Set Camera + Monitor», «CX-22 С Set Camera» и «СX-22 D Set Monitor». В первом комплекте дооснащения покупатель получит все недостающие опции сразу (1080Р камеру, 2-х осевой подвес, 5.8G передатчик/приемник, 7-ми дюймовый FPV монитор, аккумулятор для монитора, зарядное устройство, 8 Гб карту памяти). Второй комплект отличается от первого тем, что в него не входит монитор и 5.8G приемник. Третий комплект дооснащения несет в себе только 7-ми дюймовый монитор, 5.8G приемник, АКБ для монитора и зарядное устройство.

Cheerson CX-22 набор B Камера + Монитор

Режимы и функции

  • Режим «Удержание заданной высоты»
  • Режим «Headless mode»
  • Функция «Возврат домой» (теперь не стоит беспокоиться в случае если потеряна связь с дроном, он автоматически вернется в место, где находится аппаратура управления и осуществит мягкую посадку)
  • Функция «Следуй за мной»
  • Функция «Полет вокруг объекта»

Во всех случаях дрон отснимет качественный фото и видео материал даже в условиях малой освещенности.

Цветовая гамма дрона: Белый-Голубой; Черный-Оранжевый; Белый-Оранжевый;

Комплектация

  • Квадрокоптер Cheerson CX-22
  • Литий-полимерный аккумулятор 3S 11.1V 5400mAh 20C (в комплекте)
  • Пульт управления (работает от 4-х батареек формата «АА» 1.5V в комплект не входят)
  • Несущие винты
  • 2-х осевой подвес для FHD камеры
  • 1080P HD камера
  • 8Гб microSD  карта
  • 1 × USB microSD card reader
  • AV-кабель
  • 7-ми дюймовый FPV TFT монитор
  • Аккумулятор для монитора 2S 2000mAh LiPo c JST разъемом (в комплекте)
  • 2 × 5.8G дипольные антенны
  • Зарядное устройство для АКБ монитора
  • Зарядное устройство для АКБ дрона
  • USB кабель для зарядки АКБ дрона
  • Крепежные винты
  • Инструмент
  • Кейс для транспортировки дрона
  • Инструкция

CX-22 Standard

Cheerson CX-22 комплектация

СX-22 А Set

СX-22 набор А

Внешний вид

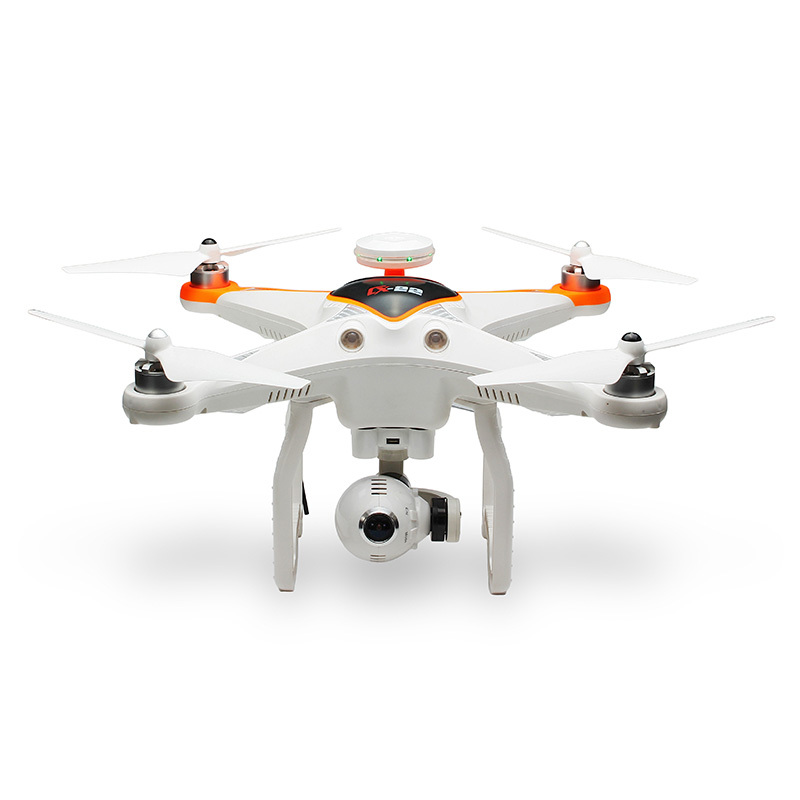

Cheerson-CX22-2 вид спереди

Cheerson CX-22 сверху спереди

Cheerson CX-22 вид сбоку

Cheerson-CX22 вид снизу

Cheerson CX-22 черный вид спереди

Cheerson CX-22 вид сверху синий белый

Спецификация

GPS:
есть (2-а модуля в пульте и в самом дроне)

FPV:
есть

Функция «Возврат домой»:
есть

Функция «Контроль дистанции»:
есть

Функция «Полет вокруг заданного объекта»:
есть

Максимальная дальность полета:
более 800 метров

Функция «Следуй за мной»:
есть

Режим «Безголовый»:
есть

Режим «Удержания высоты»:
есть

Разрешение камеры:
1080p

Тип носителя:
карта microSD (8Гб)

Частота передачи AV сигнала:
5.8Ггц

Количество каналов:
32 канала

Частота радиосигнала:
2.4 Ггц

Количество каналов:
4 канала

FPV дисплей:
7 дюймовый LCD-монитор

Тип батареи дрона:
3S 11.1V 5400mAh LiPo

Время полета:
до 25 минут

Время зарядки:
≈ 3часа

Стабилизация:
6-ти осевой гироскоп

Моторы:
бесколлекторного типа №2216 BLDC

Подсветка дрона:
светодиодная

Вес:
700гр.

Габариты дрона:
40×40×21.5cm.

Среда для полетов:
в помещении / вне помещения

GPS модуль

На Cheerson CX-22 установлено целых два модуля Beitian BN-800(880) один в пульте а другой на самом дроне. Отлично дружит с ГЛОНАСС. Нареканий в работе не замечено.

Квадрокоптер-CX-22-Модуль-GPS

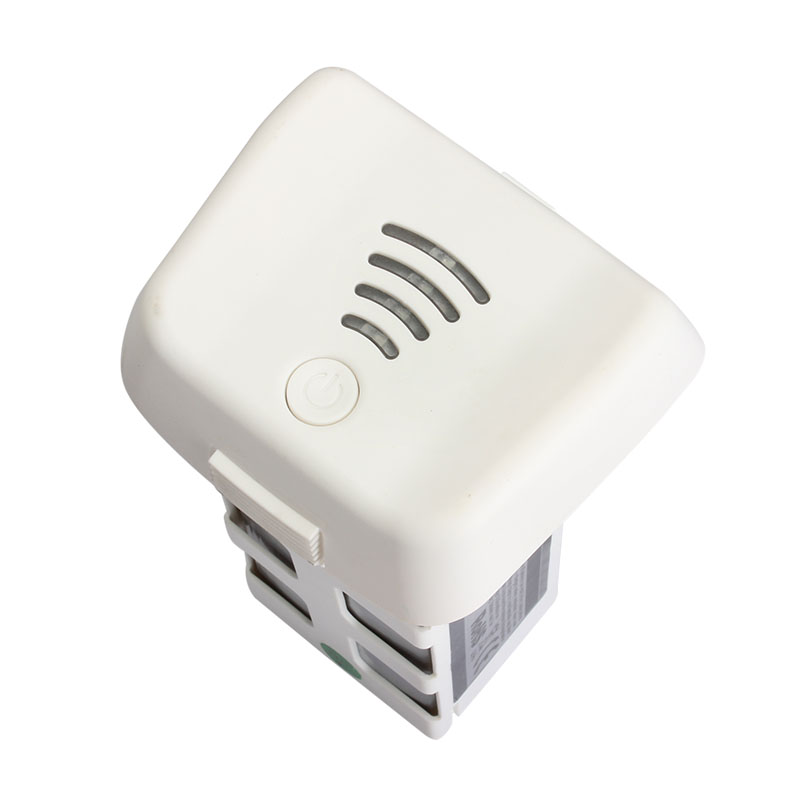

Аккумуляторная батарея

Литий-полимерный аккумулятор Cheerson CX-22 имеет впечатляющие характеристики 3S 11.1V 5400mAh 20C. Заряжается примерно около 3 часов при времени полета до 25 минут. Имеет световую индикация заряда АКБ, что очень кстати. Пользователи отмечают склонность АКБ к отказам в работе, скорее всего по причине брака (решается заменой на новый).

"Cheerson

Трансмиттер

В комплекте с Cheerson CX-22 идет отличный 4-х канальный трансмиттер работающий на частоте 2.4ГГц. Обеспечивает дальность полета более 800 метров. Пульт идет со встроенным GPS модулем. Питание осуществляется от 4-х батареек «АА», в комплект не входят.

Cheerson CX-22 пульт управления

Cheerson CX-22 пульт управления с монитором

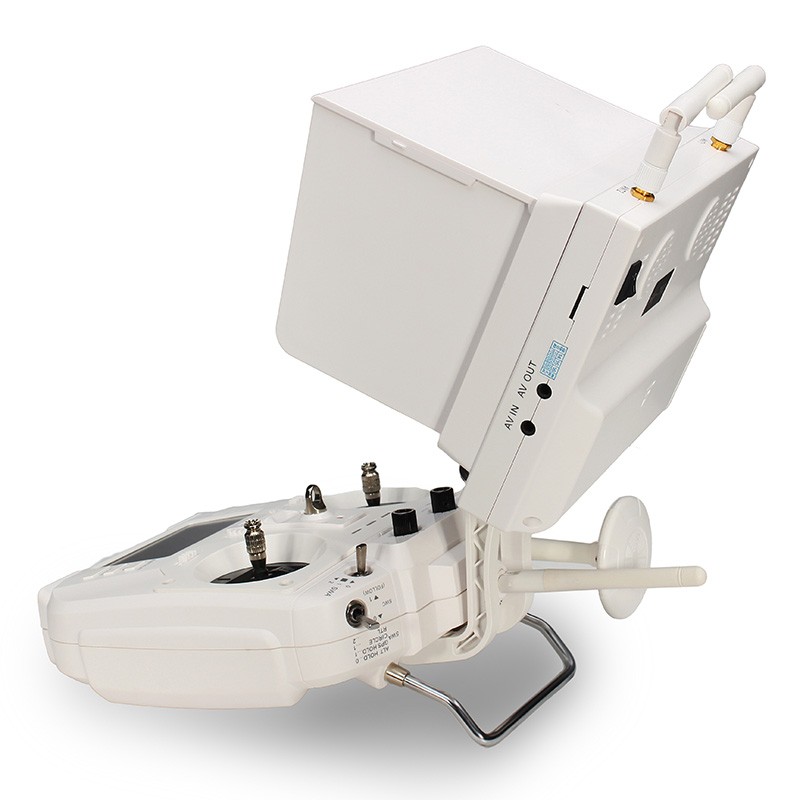

Cheerson CX-22 пульт с монитором вид сбоку

Монитор

7-ми дюймовый TFT монитор высокой четкости со светодиодной подсветкой с встроенным видео модулем 5.8ГГц. На дисплей помимо онлайн картинки с камеры дрона за счет OSD модуля выводится вся исчерпывающая контрольная информация о полете. Помехоустойчивый. В комплекте идет светозащитный козырек.

Cheerson CX-22 монитор

Cheerson CX-22 таблица видео каналов

Спецификация

Диагональ монитора:
17.78см. (7 дюймов)

Разрешение монитора:
800 × 480p

Яркость:
регулируемая 450cd/m²

Угол обзора:
140/120

Вход/выход:
AV

Питание:
DC 7-24V или 2S-6S LiPo

Камера

На борту Cheerson CX-22 установлена FHD камера в купе с 2-х осевым подвесом. В результате такой компиляции на выходе получается стабильная качественная картинка даже в условиях малой освещенности.

Cheerson CX-22 камера подвес

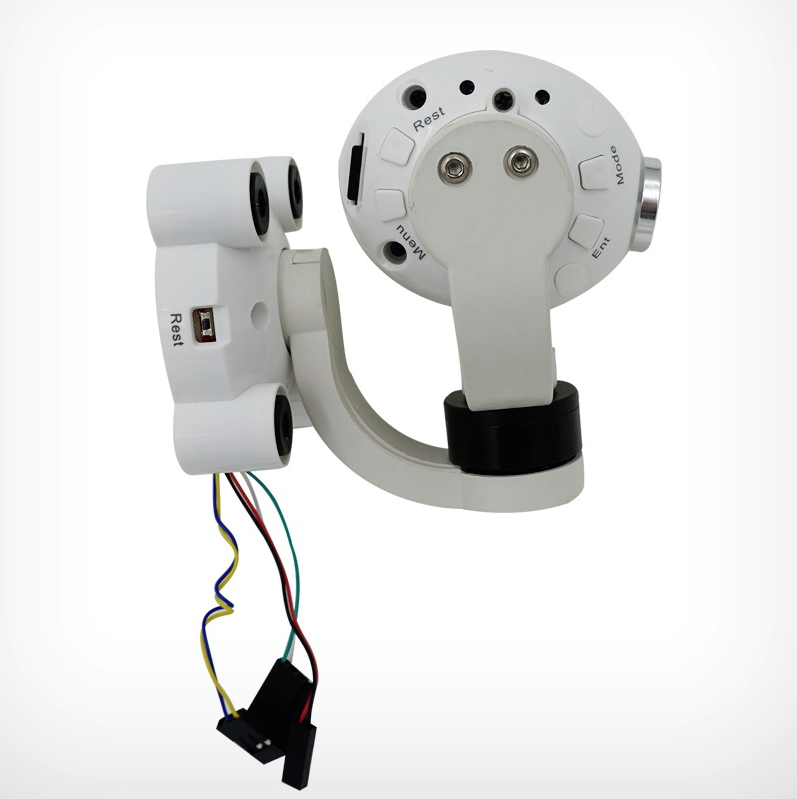

Cheerson CX-22 камера вид сзади

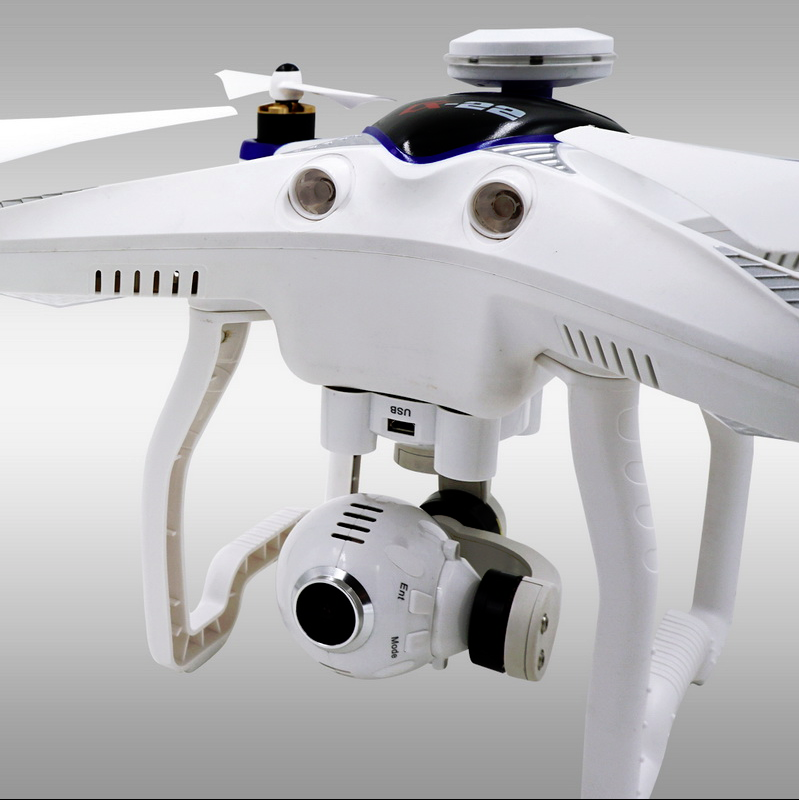

Cheerson CX-22 вид камера с подвесом

cx-22 съемка ночью

СX-22 фото днем

Спецификация

Видео:
1080Р 1920 × 1080 при 30 кадр/сек, 720Р 1280 × 720 при 60 кадр/сек, 960Р 1280 × 960 при 30 кадр/сек, 720Р 1280 × 720 при 30 кадр/сек, WVGA 848 × 480 при 30 кадр/сек

Разрешение камеры:
12Мп

Габариты камеры
54×68mm.

Формат видео:
mov Н.264

Угол обзора:
90º + 45º

Разрешение фото:
16М/12М/8М/5М/3М

Частота обновления монитора
50Hz/60Hz

Питание:
5V/1A

Cheerson CX-22 белый красный

Вывод

Cheerson CX-22 $1000
Cheerson CX-22
6.625
Цена
3/10
    Камера
    6/10
      Функциональность
      8/10
        Время полета
        8/10
          Летные качества
          8/10
            Компактность
            5/10
              Комплектация
              9/10
                Надежность
                7/10

                  Плюсы

                  • Качество исполнения
                  • Бесколлекторные моторы/Летные характеристики
                  • FPV комплект/Телеметрия
                  • 5.8G модуль на 32 канала
                  • FHD камера на 2-х осевом подвесе
                  • 2 × GPS модуля/Дальность полета
                  • Индикация о заряде на АКБ
                  • Вернется если разряжен АКБ
                  • Follow me/Полет вокруг аппаратуры управления
                  • Удержание высоты

                  Минусы

                  • Питание пульта от батареек
                  • Тяжелы пуль (с монитором более 1кг)
                  • Время полета по факту 15-17 минут
                  • АКБ не надёжны, имеют место отказы в работе
                  • Одного АКБ мало
                  • Цена

                  Квадрокоптер CX-22 подойдет пилотам любителям, которые выбирают дрон для красивой и масштабной аэросъёмки. Отличная динамика, хорошее качество фото/видео съемки даже в условиях малой освещенности, а также набор режимов и функций, которые имеют дроны премиум класса, выводят этот БЛА в сегмент желаемых устройств. На сегодняшний день смущает неоправданно высокая цена за дрон, позволяющая приобрести на эти средства премиальные квадрокоптеры DJI Mavic Pro и Mavic Air, которые имеют значительное преимущество, как в технологичности, так и в качестве съёмки над представленным в обзоре беспилотником.

                  Фото

                  Фото с квадрокоптером CX-22.

                  Cheerson CX-22 белый синий пульт с монитором

                  Cheerson CX-22 верх крупно

                  Cheerson CX-22 вид сбоку справо

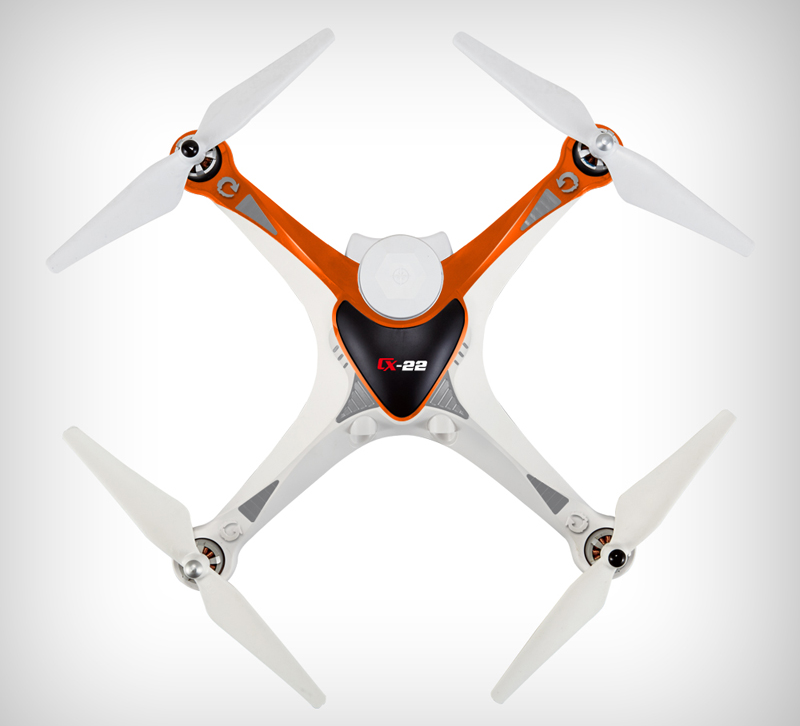

                  Cheerson CX-22 вид серху белый оранжевый
