О новинке

Eachine Novice-III — гоночный нано дрон построенный на 135-миллимитровой X-образной раме, комплектация которого включает всё, что необходимо пользователю для реализации динамичного полёта в режиме от первого лица. В отличии от предшественников серии Novice (Novice-I, Novice-II), он прибавил в размерах, стал мощнее, а также получил дальнобойный видеопередатчик и новый пульт, что несомненно улучшило общий потенциал новинки. Отличное решение для тех, кто уже освоил первичные навыки пилотирования на дешевых игрушках и находится в поиске чего-то более интересного в гоночном классе БЛА в RTF комплектации.

Особенности

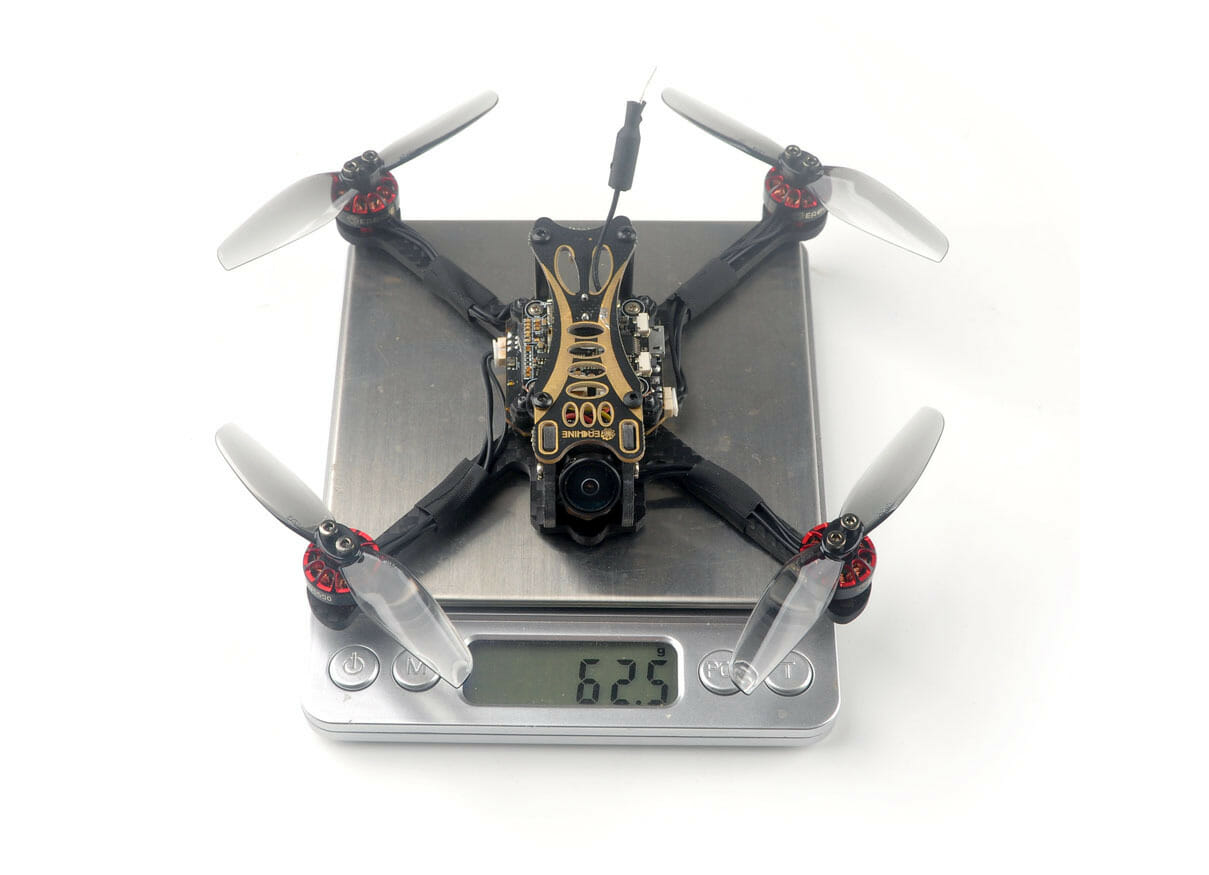

  • Вес 62 грамма (без АКБ)
  • X-образная карбоновая рама
  • Размер рамы 135 мм
  • Моторы: 1203 KV5500
  • Пропы: 2-лопастные HQPROP T3
  • Полётный контроллер: F4 (MCU:STM32F411CEU6 100МГц, 512K FLASH; 2S-4S DC 8В-17В)
  • ESC: 4 в 1 10A (12А 5 сек. пик) Blheli_S Dshot600 2-4S LiPo/LiPo HV (7В/17В)
  • Встроенный 8/16-канальный Frsky приёмник (D8/D16) с двумя антеннами
  • VTX с встроенным DVR: 40-канальный 5.8ГГц с переключаемой мощностью 25/400мВт (с Raceband)
  • FPV камера: Caddx EOS2 1200ТВЛ с 2.1мм объективом
  • Питание: Tattu 11.1В 450мАч 75С с коннектором XT30
  • FPV очки Eachine EV800
  • Аппаратура управления Eachine ER8 2.4ГГц

Комплектация

Предлагается два варианта комплекта, которые различаются между собой количеством аккумуляторных батарей для дрона:

RTF Version

Fly more Version

Спецификация

Дрон

Разработчик:
Eachine

Модель:
Novice-III

Вес (без АКБ):
62 г

Размеры:
115 × 110 × 40 мм

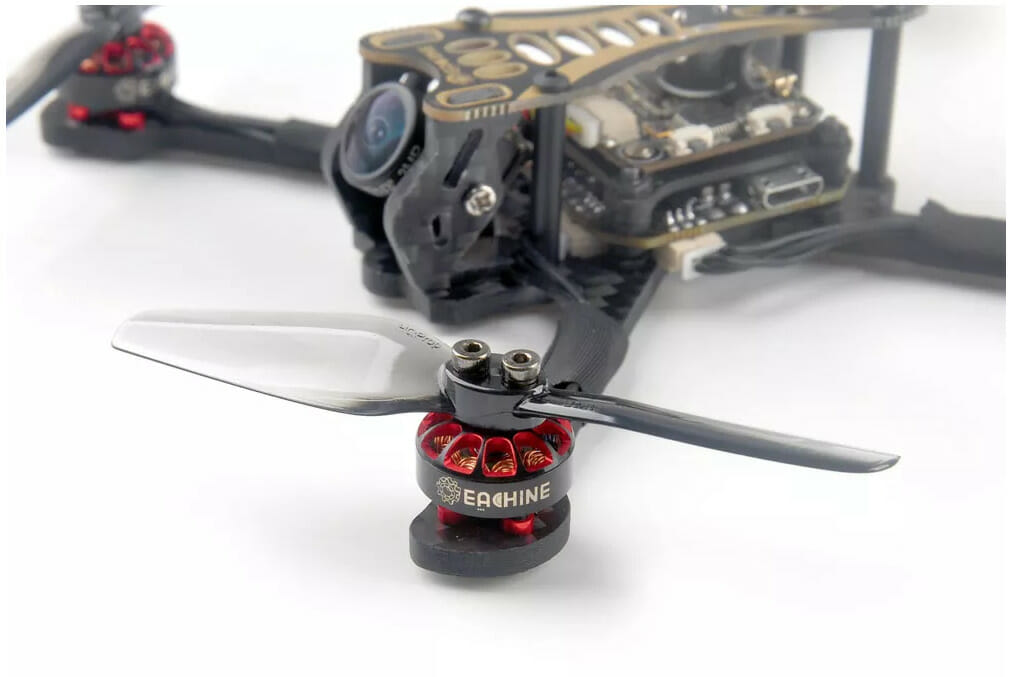

Моторы

Модель:
Eachine EX1203

KV:
KV5500

Конфигурация:
9N12P

Диаметр статора:
15 мм

Длина статора:
3 мм

Диаметр вала:
Ø1.5 мм

Размер мотора (диаметр/длина):
Ø15 × 15 мм

Вес:
4.5 г

Полётный контроллер

MCU:
MCU:STM32F411CEU6 100МГц, 512K FLASH

Датчик:
MPU-6000 (SPI соединение)

Размер платы:
28.5 × 28.5 мм

Источник питания:
от АКБ 2-4S (DC 8В-17В)

ESC:
встроенного типа 4 в 1 10A Blheli_S Dshot600

Приёмник:
встроенного типа Frsky D8/D16 SPI

Усиление мощности:
2.4ГГц

OSD:
встроенного типа Betaflight OSD (SPI Control)

Измеритель тока:
встроенного типа до 70А

BEC:
встроенного типа 5В 1.5А

Обнаружение напряжения:
встроенного типа

ESC

MCU:
обновлён до EFM8BB21

Питание:
2-4S LiPo/LiPo HV (7В/17В)

Ток:
постоянный 10А; пик 12А (5 секунд)

Протокол по умолчанию:
DSHOT600

Заводская прошивка:
F_H_40_REV16_7.HEX

BLHeliSuite:
поддерживает

FrSky приёмник
Приёмник:
SPI BUS

Совместимость:
Frsky D8/D16

Каналы:
8/16

Количество антенн:
2

Failsafe:
поддерживает

VTX+DVR

Количество каналов:
40

Частота:
5.8ГГц

Выходная мощность:
25-400мВт

Входное напряжение:
3.3В 5.5В

Потребляемый ток:
400 мА (type)

Антенна:
RG178

Raceband:
да

DVR:
1280 × 720P

Smartaudio:
Ready

Вес:
3.4 г

FPV камера

Бренд:
Caddx

Модель:
EOS2

Разрешение:
1200ТВЛ

Объектив:
2.1 мм

Формат изображения:
4:3

Видео система:
NTSC

Global WDR:
да

Синхронизация:
внутренняя

АКБ

Ёмкость:
450мАч

Напряжение:
11.1В

Скорость непрерывного разряда:
75C

Размеры:
66 × 21 × 18 мм

Вес:
42 г

Разъём:
XT30

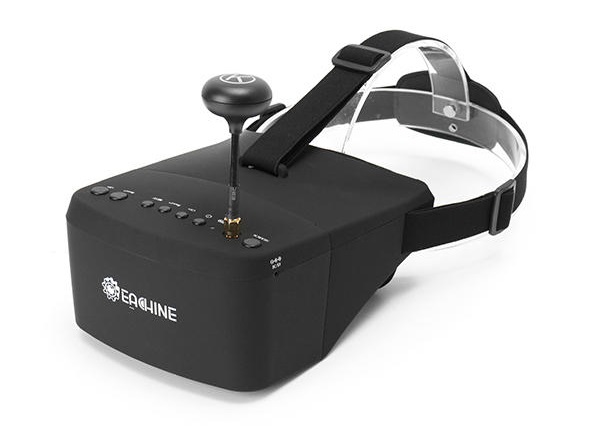

Eachine EV800 Goggles

Размер экрана:
5 дюймов

Разрешение экрана:
800 × 480 (без размытия после увеличения объективом)

Увеличение изображения:
3-кратное

Угол обзора (по горизонтали/вертикали):
140°/120°

Яркость экрана:
600 кд/м2 (со специальной светодиодной подсветкой высокой яркости)

Прозрачность:
92% без светового искажения

Встроенная АКБ:
3.7В 2000мАч

Время работы:
3.5 ч

Диапазон зарядных напряжений:
5В-12В (стандартное напряжение заряда 5В)

Поддерживаемое напряжение АКБ:
5В или 2S (7.4В)/3S (11/1В) в качестве резервного источника питания для увеличения продолжительности рабочего времени

Аппаратура управления

Бренд:
Eachine

Модель:
ER8 2.4G

Частота:
2.4ГГц

Количество каналов:
8

Режим:
Mode 2

Прошивка:
OPENTX 2.19

Рабочее напряжение:
7.4В-12В

Поддерживаемые приёмники:
Frsky D8

Контролируемое расстояние:
1000 м (в свободной от помех зоне)

Размеры:
200 × 150 × 80 мм

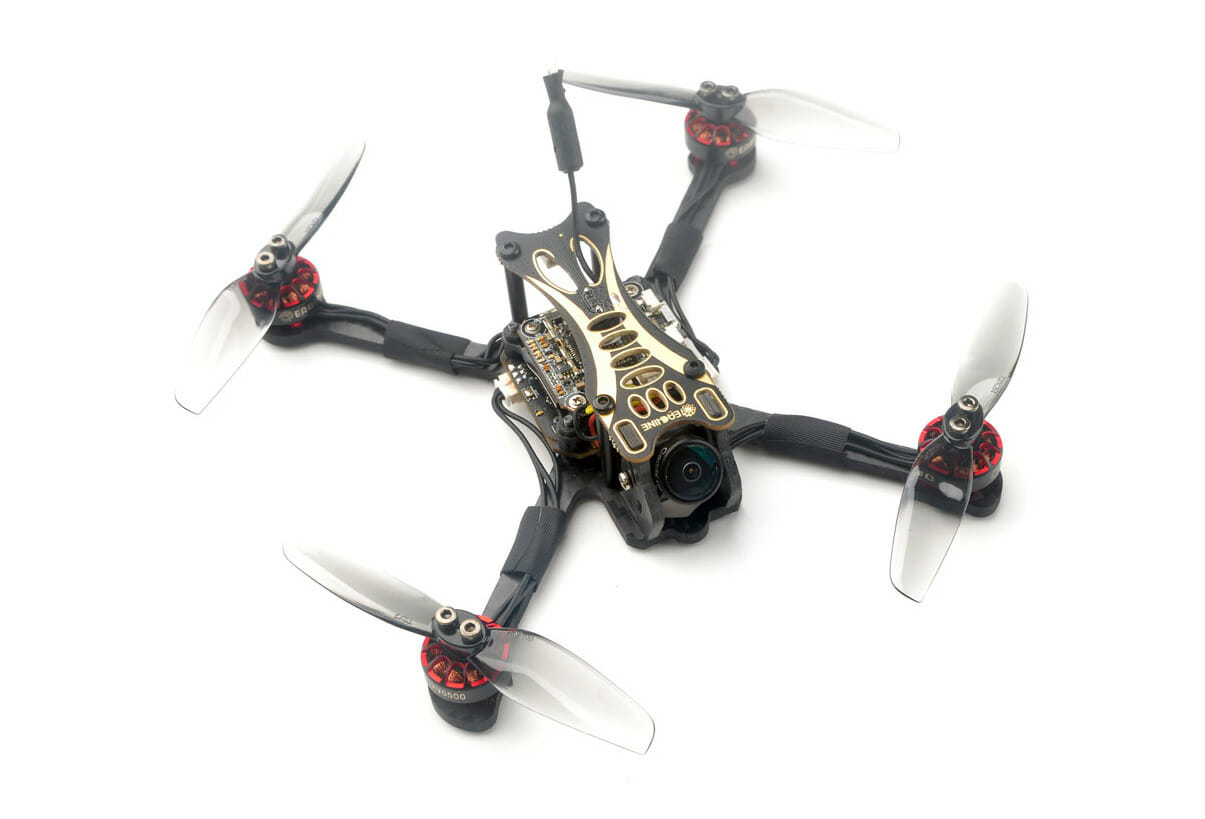

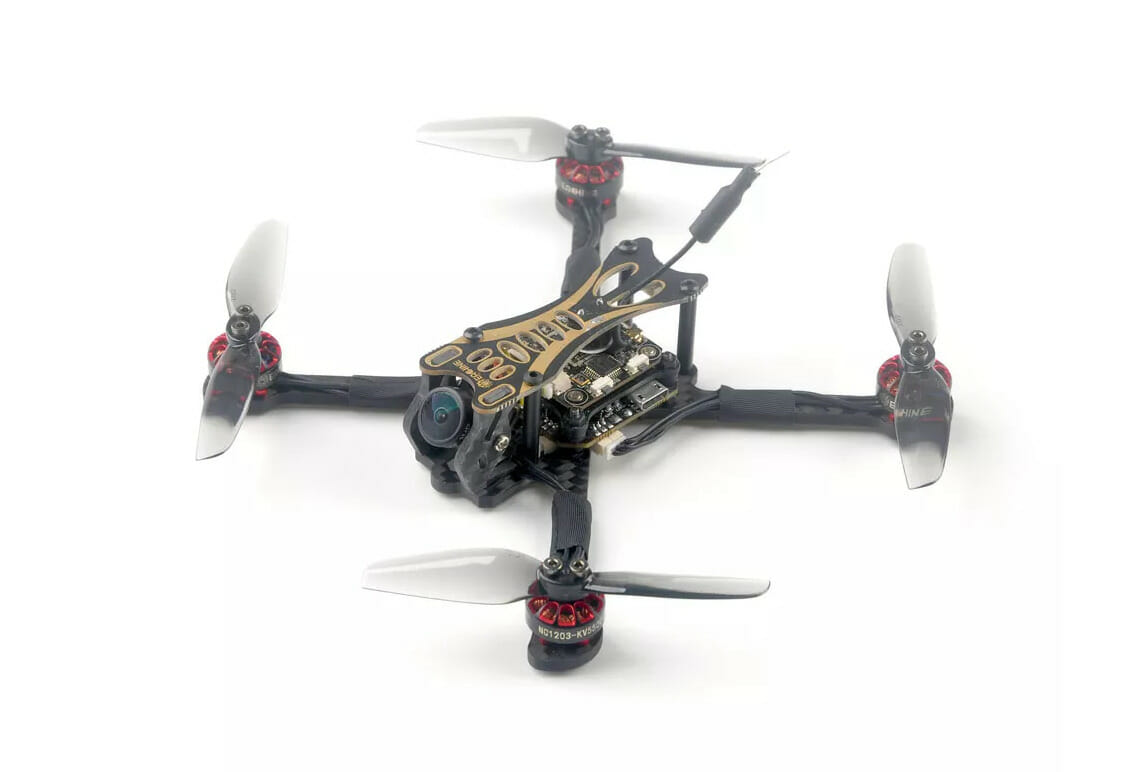

Внешний вид

Цена и доступность

Eachine Novice-III станет доступен к покупке в ближайшее время. Разработчик установил на комплекты следующие цены:

  1. RTF Version — 220$
  2. Fly more Version – 245$
