О продукте

Eachine E013 Small Pepper  — очередной 65-миллиметровый клон TinyWhoop. Представленная модель вышла следом за более продвинутой версией дрона Eachine E010S, возможности которого в полной мере уже оценили любители и профессионалы. В отличии от предшественника квад E013 построен на закрытом полетном контроллере с постоянным 6-осевым стабилизированным режимом полета, что полностью исключает как возможность изменения настроек посредством конфигуратора, так и присутствие режима Acro. В результате такой подход четко предопределил будущую аудиторию пользователей и на выходе мы получаем отличный безопасный FPV тренажер для оттачивания первичных навыков пилотирования в домашних условиях, когда на улице нелетная погода. Далее максимально подробно об этой жгучей FPV новинке в нашем обзоре.

Особенности

  • 1000TVL 1/3 CMOS FPV камера
  • 40-канальный AIO VTX мощностью 25мВт
  • FPV очки Eachine VR006 (для версии Goggles)
  • 6-осевой гироскоп
  • Управление на частоте 2.4ГГц
  • Режим Headless
  • 3-режима активности
  • Запрограммированные перевороты на 360°
  • Функция возврата дрона к аппаратуре
  • Кольцевая защита несущих винтов (более безопасен в полете)
  • Вес дрона (с АКБ) 25 грамм



Комплектация

Производитель предлагает Eachine E013 в двух комплектациях с FPV очками Eachine VR006 и без них. В комплектацию с очками войдут:

  1. Квадрокоптер Eachine E013
  2. Аккумулятор 1S 200мАч 35C LiPo c JST ZH 1.5мм коннектором
  3. USB-кабель для зарядки АКБ дрона
  4. Аппаратура управления (питание от 3 × AAA, докупаются отдельно)
  5. FPV очки Eachine VR006
  6. 5.8ГГц линейная антенна для FPV очков (RP-SMA коннектор)
  7. USB-кабель для зарядки АКБ FPV очков
  8. Головной ремень для FPV очков
  9. 4 × запасных несущих винта (2 CW/2 CCW)

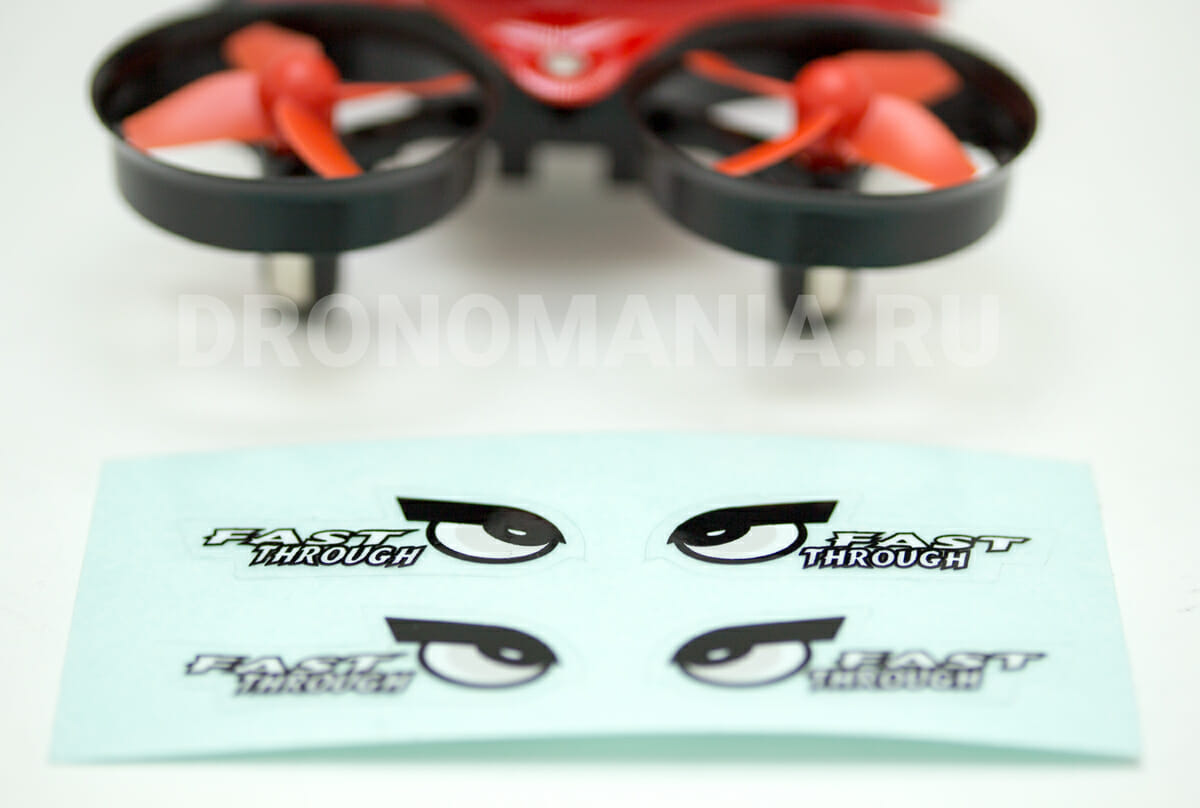

  10. Две пары наклеек «Fast Through» (клеятся на красный фюзеляж дрона)
  11. Влажная и сухая салфетки для ухода за экраном FPV очков
  12. Самоклеющийся поролоновый уплотнитель (клеится на FPV очки в месте прилегания к носу пользователя)
  13. Отвертка
  14. Инструкция пользователя (дрон/очки на английском языке)

На официальном сайте разработчика в список комплектации дрона с очками входит — AV-in кабель, благодаря которому у пользователя появляется возможность выводить на экран очков картинку с устройств, имеющих RCA выход («тюльпан»).

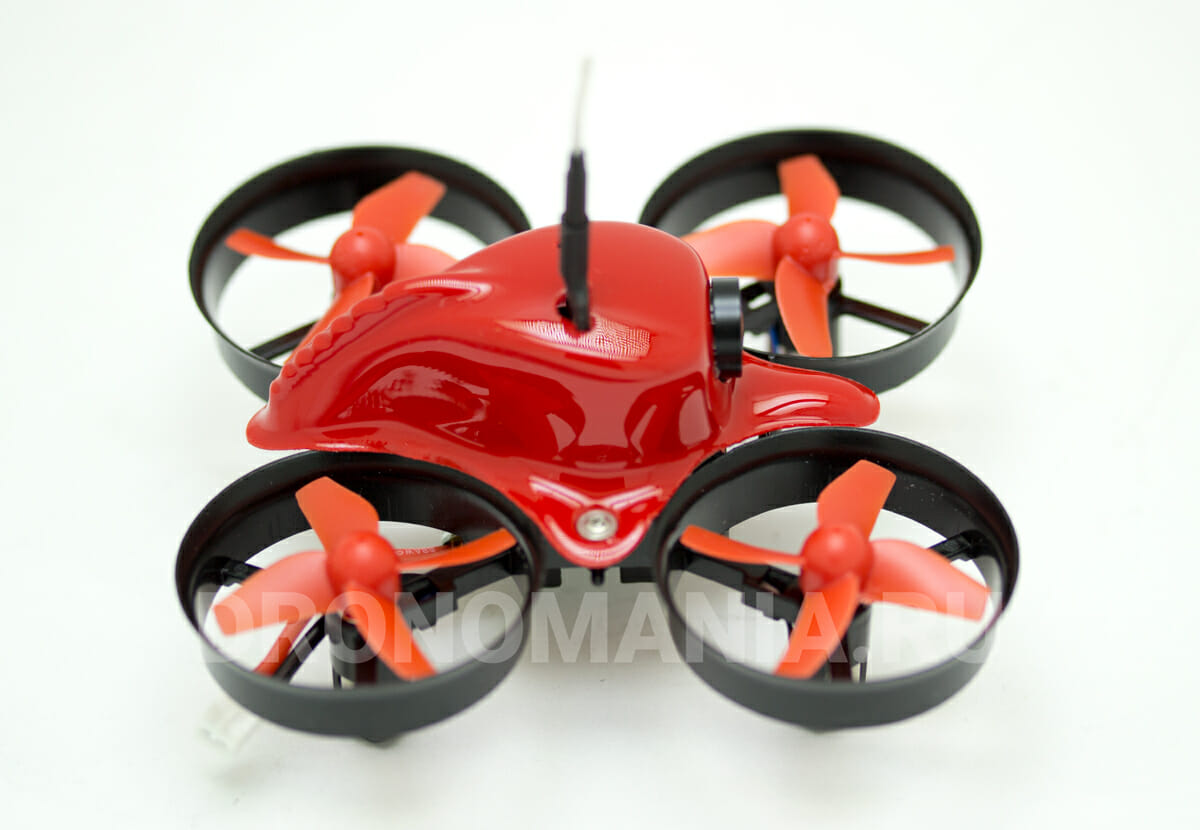

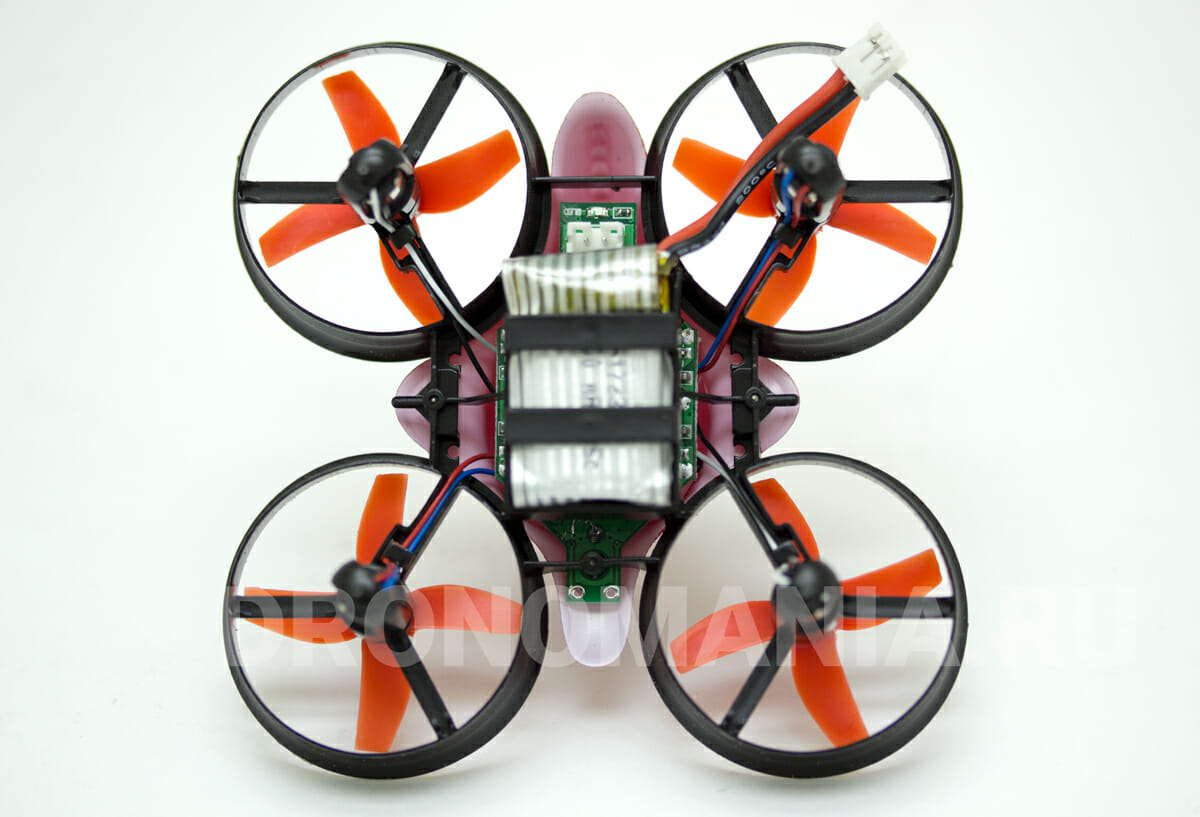

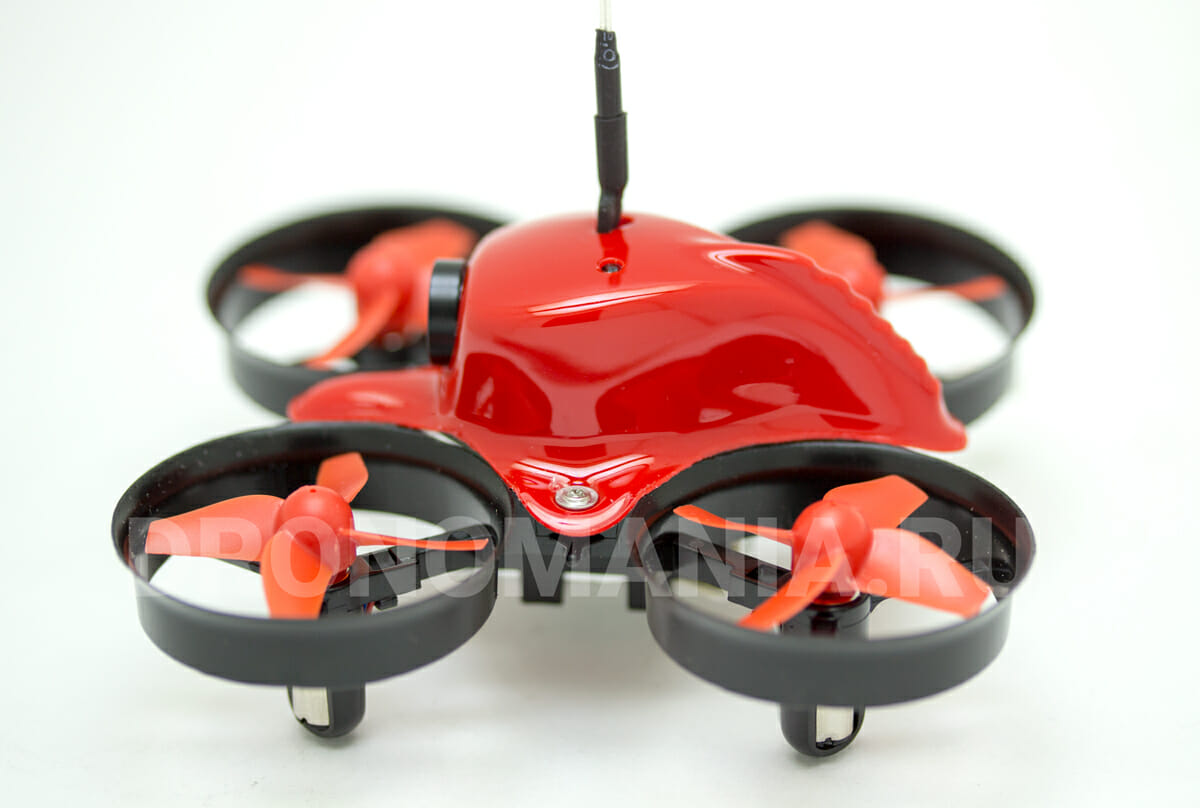

Внешний вид

Спецификация

Дрон

Бренд:
Eachine

Модель:
E013

Рама:
65мм

Размеры:
83.5 × 83.5 × 42.2мм

Вес с АКБ:
25 грамм

Моторы:
6015 1S коллекторные 17000KV

Питание дрона:
1S 200мАч 35C LiPo c JST ZH 1.5мм коннектором

Время полета:
5 минут

Рабочий диапазон температур:
-10°С до +40°С



Камера

Сенсор:
1/3 «CMOS

Четкость изображения:
M7 1000TVL

FOV:
120°FOV H170°

Система цветности:
NTSC/PAL



FPV очки Eachine VR006

Диагональ дисплея:
7.62см

Разрешение экрана:
500 × 300p

Питание:
1S 500мАч LiPo

Время работы:
1 час

Рабочее напряжение:
1S АКБ 3.7-4.2в

Рабочий ток:
350-450мА

Чувствительность приема:
-95дБм

Вес (без ремня и антенны):
165 грамм

Размеры (без антенны):
138 × 129 × 79мм

Частота приема:
5.8ГГц 40 каналов

Автопоиск каналов:
да

Язык экранного меню:
английский

Функции OSD:
Текущее напряжение АКБ очков / частота AV сигнала

Моторы

Квадрокоптер Eachine E013 оснащается стандартными 1S моторами 6015 17000KV. Для новичков их потенциала хватает вполне. Со временем будет лучшим сменить стоковые моторы на более мощные и быстрые это ощутимо добавит динамики и в целом «остроты» в последующих полётах.

Дрон получил три режима расходов (или режимы активности). Смена расходов осуществляется с кнопки на аппаратуре, и сопровождаются сигналом, где один короткий сигнал соответствует первому режиму, два коротких сигнала — второму и три — третьему максимальному режиму расходов.

Камера

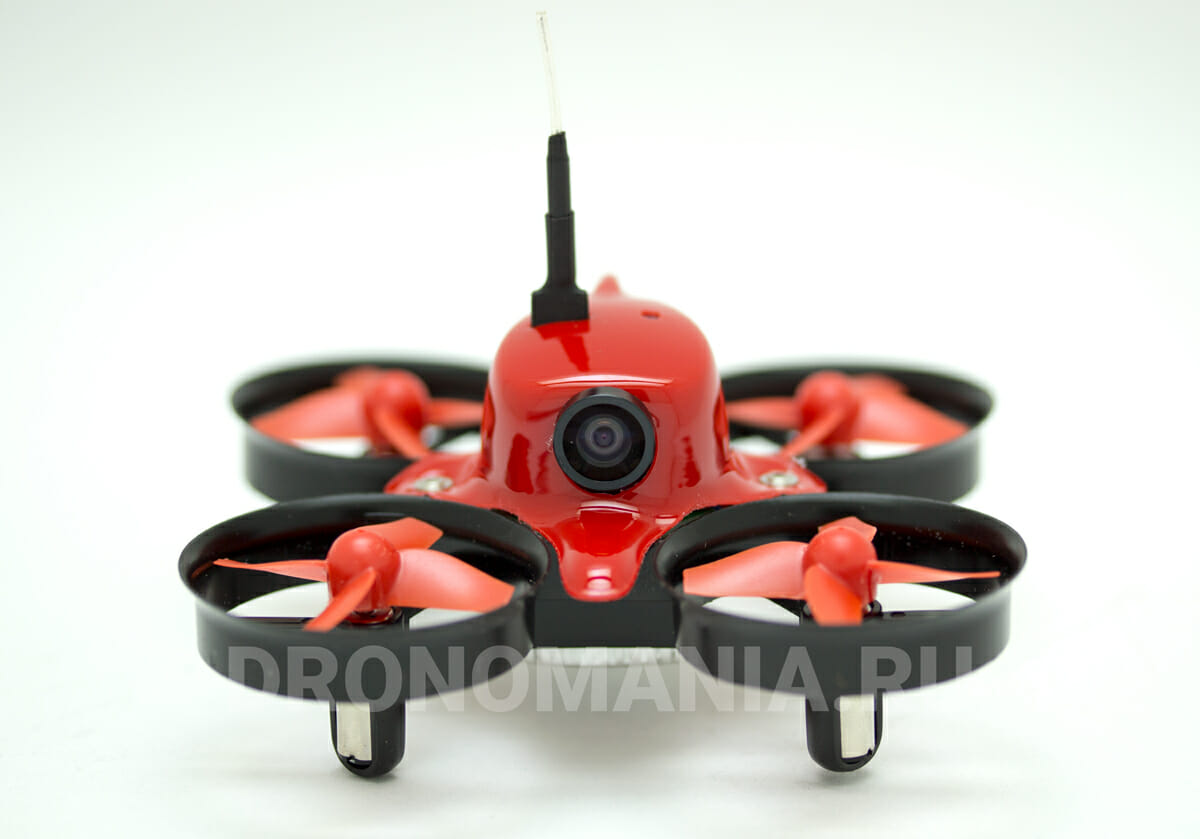

На борту Eachine E013 установлена 1/3″ CMOS M7 1000TVL камера с оптимальным для FPV полетов полем зрения (FOV) — 120° H170°. Не имеет угла наклона и закреплена жестко в горизонтальном положении. На практике зарекомендовала себя с лучшей стороны, показала яркие цвета с не плохой светочувствительностью.

Видеопередатчик

За трансляцию видеосигнала отвечает 40-канальный 5.8ГГц AIO VTX мощностью 25мВт. Качество сигнала хорошее, но диапазон, не самый лучший среди 25mW AIO VTX I. В свободной от помех зоне обеспечивает уверенную FPV трансляцию на расстояние до 30 метров. Для домашних полетов этого хватает с головой, если ваш дом не замок, конечно.

Когда летаешь один

Если пользователь летает один дома, то никакой предполетной настройки видеопередатчика проводить не придется.

Достаточно будет:

  1. Включить дрон (синий светодиод мигает часто)
  2. Включить FPV очки, нажав и удерживая кнопку «Scan» до тех пор, пока не включиться экран (обычно около 4 секунд).
  3. Запустите одинарным коротким нажатием кнопки «Scan» автопоиск канала FPV трансляции. В правом нижнем углу дисплея отобразится надпись «Scan». Дождитесь появления на дисплее четкой и стабильной картинки передаваемой с камеры дрона. (Данная процедура проводится всего один раз).
  4. Убедитесь, что стик газа «Throttle» находится в крайнем нижнем положении.
  5. Включить аппаратуру управления (синий светодиод дрона перестал мигать, на аппаратуре замигает красный светодиод).
  6. На аппаратуре управления, перевести одним движением стик газа «Throttle» из крайнего нижнего положения в крайнее верхнее и обратно (светодиод на аппаратуре перестал мигать)
  7. Квадрик готов к FPV полету.

Когда летаешь группой

Когда в одном месте собираются два и более беспилотника, то необходимо что бы каждый дрон транслировал видео поток на своей индивидуальной частоте, так как в случае совпадения частот, будут проблемы с отображением картинки. Для этого случая и существует тонкая настройка видеопередатчика. В нашем случае для этого выступают 40 каналов в стандартном для видеопередачи диапазоне частот 5.8ГГц:

Настройка

Смена каналов и полос частот осуществляется посредством маленькой кнопки расположенной рядом с основной линейной антенной VTX в верхней части фюзеляжа дрона. В роли индикаторов смены выступают два ряда светодиодов (синего и красного цвета), которые располагаются под пластиковой оболочкой на плате видеопередатчика.

Чтобы корректно выставить нужные параметры, на первый взгляд, необходимо отделить фюзеляж от основной рамы, открутив для этого два винта с левой и правой стороны квадрика. Мы же в процессе эксплуатации нашли иной безразборный способ. Два ряда светодиодов отлично видно через проём в хвостовой части дрона.

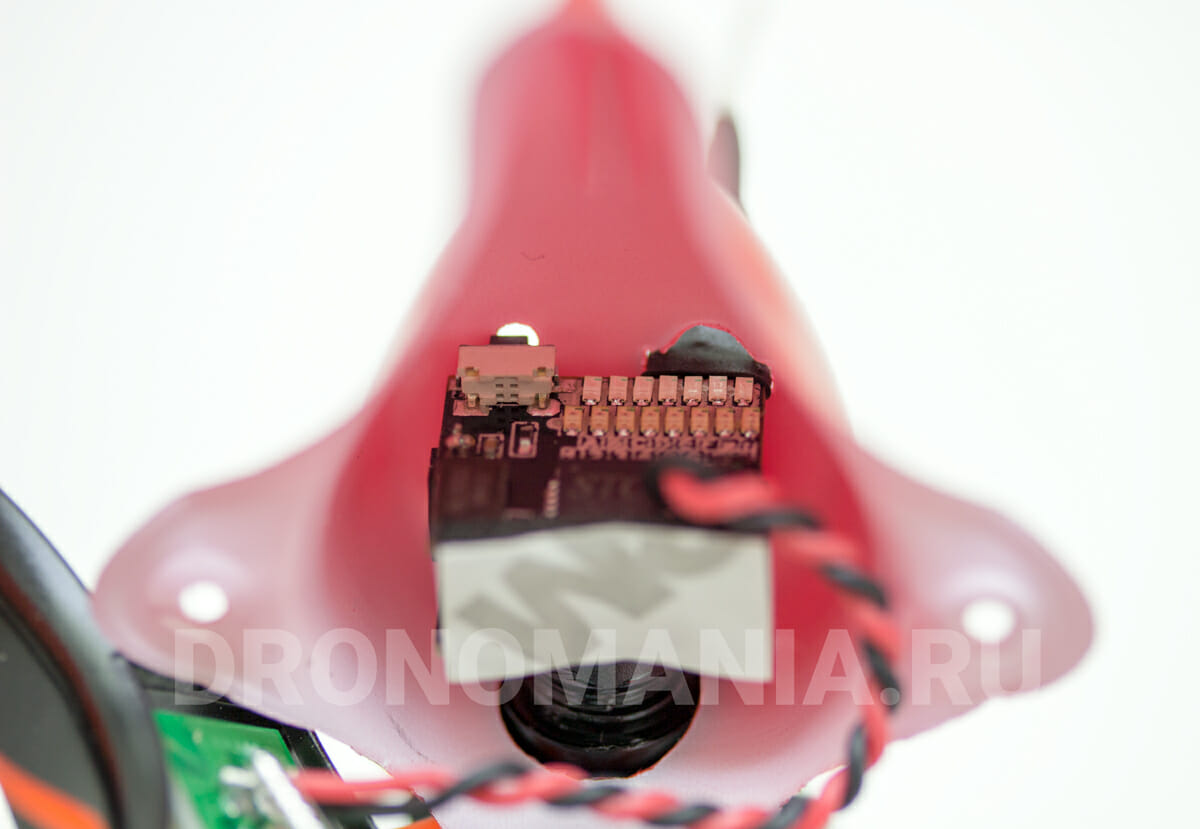

Светодиоды

Первый ряд светодиодов синего цвета, где первые пять (с лева на право) отображают выбранную пользователем полосу частот (Band 1-5). Смена полос осуществляется длинным нажатием на кнопку (около 2 секунд), когда отпустить кнопку укажет быстро мигающий шестой индикатор времени.

Шестой светодиод первого ряда – это индикатор времени, или проще говоря, указывает пользователю (начинает часто мигать) когда надо отпустить кнопку чтобы произошла смена одной из пяти полос частот (Band 1-5) либо вовсе тухнет, указывая тем самым на смену системы PAL на NTSC и обратно.

Седьмой светодиод первого ряда указывает, в какой системе PAL/NTSC работает передатчик, если мигает то PAL, если горит то NTSC. Для того чтобы произошла смена систем необходимо кнопку удерживать в нажатом положении около 5 секунд (шестой индикатор времени тухнет, указывая на то, что смена систем произошла и кнопку можно отпустить).

Второй ряд состоит из восьми красных светодиодов, где каждый отображает один из восьми каналов (CH1-8). Смена каналов осуществляется коротким нажатием на всё туже кнопку.

После того как пользователь выбрал нужную частоту для видеопередачи, необходимо снова запустить автопоиск на FPV очках, коротким нажатием кнопки «Scan». Таким образом, выставляется своя индивидуальная частота видеопотока для каждого дрона участвующего в гонке.

FPV очки Eachine VR006

В полной комплектации с Eachine E013 идут FPV очки Eachine VR006 (версия с одной антенной), которыми также укомплектовывается более продвинутый и скоростной квадрик Eachine Q90C. Отметим показательное качество материалов и исполнения продукта в целом для бюджетного сегмента FPV очков.

Дисплей

Диагональ экрана составляет 3 дюйма (7.62см). Разрешение экрана 500 × 300 пикселей. Очки получили встроенный 40 канальный видеоприёмник. А также не самый лучший для FPV полетов формат картинки — 4:3, отнесем этот факт к минусам.

АКБ

Встроенный АКБ (1S 500мАч LiPo) обеспечивает время работы около 1 часа, что соответствует заявленному времени в спецификации. Когда заряд АКБ очков на исходе, в левом углу экрана начнет мигать индикация с остаточным напряжением (рабочий диапазон от 4.2-3.7v). Если проигнорировать предупреждение, то в конечном итоге просто погаснет экран.

Зарядка

Подзарядка осуществляется от USB кабеля идущего в комплекте, где то за 50 минут. Зарядный microUSB порт находится с левой стороны маски, прямо под антенной. О начале подзарядки сигнализирует постоянно горящий светодиод (красного цвета) располагающийся в нижней части очков. Когда зарядка закончится, светодиод погаснет.

Кстати о том, что очки включены, сигнализирует второй светодиод (тоже красного цвета), располагающийся с торца передней части очков за вентиляционным каналом. Он часто начинает мигать при удержании кнопки «Scan», когда включаете либо выключаете очки. Светодиод горит постоянно, когда очки включились и гаснет, когда очки выключились.

Несмотря на простое бюджетное исполнение, на удивление зарекомендовали себя исключительно с лучшей стороны. На голове держатся надежно, маска прилегает к лицу плотно и без единого просвета. Поролоновый уплотнитель мягкий и не создаёт неприятных ощущений на всем протяжении полета. При хорошем освещении картинка в целом четкая, дискомфорта глаза не испытывали. Думаем, новички оценят.

Кнопки управления

  • «+» / «-» — для ручной корректировки полосы частот (а также для изменения настроек в меню)
  • «Menu» — для доступа к таким настройкам как: яркость / контраст / насыщенность / режимы AV и AV-in
  • «Scan» — при коротком нажатии которой запускает автопоиск рабочей FPV частоты, при удержании включает либо выключает FPV очки.

Все интуитивно понятно и не вызывает вопросов при эксплуатации.

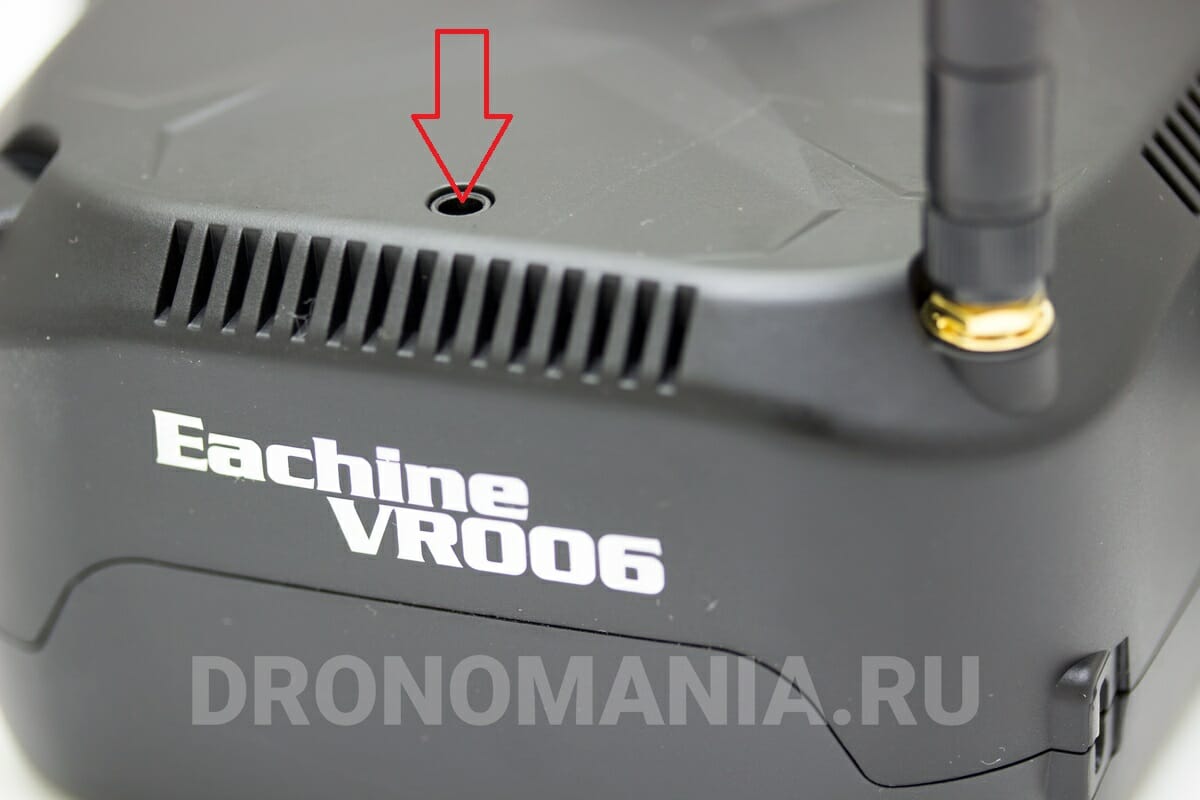

Чтобы расширить возможности использования очков разработчик добавил AV-in порт позволяющий подключать их к любому устройству, поддерживающему классическое сопряжение посредством тюльпанов (например, DVD плеер). К нашему удивлению самого кабеля в комплекте не оказалось, но если верить информации с официального сайта, он всё же должен присутствовать в комплекте с FPV очками.

Так как наш коллектив для FPV полетов использует очки из более дорогого сегмента, по понятным причинам мы не могли объективно оценить качество работы VR006. Поэтому дополнительно решили узнать мнение о первых ощущениях от эксплуатации у человека, который ни разу не управлял дроном и уж подавно не пользовался такими аксессуарами. По завершению теста наш новичок дал положительную оценку очкам, чем подтвердил коллективное мнение, что Eachine VR006 будут оптимальными для всей начинающей аудитории.

Питание

В стоке Eachine E013 Small Pepper комплектуется однобаночным литий-полимерным (LiPo) аккумулятором емкостью 200мАч с показательной для этих малышей скоростью разряда 35C. Согласно спецификации обеспечивает время полета 5 минут. На практике (на первом из трех режиме активности) это время составило в среднем 3 минуты 40 секунд, норма для таких малышей. Стоковая АКБ выдерживает всего 50-60 циклов перезарядки, затем производительность аккумулятора постепенно начинает падать. И это тоже норма для таких дешевых АКБ.

Зарядка

Подзарядка осуществляется от идущего в комплекте USB кабеля. Время зарядки составляет не более 40 минут. О том, что АКБ зарядился, укажет постоянно горящий светодиод (красного цвета) на USB штекере.

На первых циклах зарядки общее время полета будет минимальным. С каждым новым циклом время пребывания дрона в воздухе будет увеличиваться и достигнет максимальных значений (3:40 мин).

Рекомендуем дополнительно докупить ещё несколько АКБ, но уже с большей ёмкостью и скоростью разряда (например Eachine 3.7v 260mAh 45C Lipo = 5$). Это позволит увеличить общее время полета до 5 минут.

Индикация

Когда АКБ разрядилась, синяя подсветка квадрика начнет часто мигать. Но, к сожалению, пилот об этом не узнает, так как в очках этого будет не видно. Такой факт является большим минусом, в основном из-за того, что LiPo батареи крайне не любят как перезаряда, так и переразряда. Впоследствии это приводит к существенному снижению общей работоспособности аккумулятора. В конечном итоге АКБ начнёт быстро разряжаться и перестанет держать заряд. Если вы хотите длительное время максимально использовать возможности аккумулятора, следует всегда контролировать момент, когда батарея разрядилась и когда она полностью зарядилась!

Стоит иметь в виду, что красный диод на USB штекере кабеля зарядки будет также гореть, кода к зарядному кабелю аккумулятор не подключен. Например, таким образом можно проверить работоспособность самого светодиода.

Управление

Квадрокоптер Eachine E013 получил компактный, качественно исполненный пульт управления, работающий классически на частоте 2.4ГГц, стики которого исполнены из металла, что является редкостью для такого сегмента БЛА. Мелочь, а приятно. Если вы новичок, то для вас этот будет вполне удобная аппаратура. На наш взгляд стоит отметить эргономичное расположение всех кнопок, достаточно один раз ознакомиться с их назначением в инструкции и смотреть, куда нажимаешь уже не надо.

Назначение кнопок

Питание

Питание осуществляется от трех батареек формата AAA, позаботьтесь об их приобретении заблаговременно, потому что в комплекте их не будет.

Не обошлось и без «Капли дёгтя» — если вы из числа тех пользователей кто привык пилотировать исключительно своей аппаратурой управления, то для вас эта модель квадрика не подойдет. В процессе эксплуатации выяснилось, что из-за некоторых особенностей электронной начинки, дрон может биндиться исключительно с одной аппаратурой управления и это та, что идет в комплекте. Стоит это учитывать при выборе.

Когда будете устанавливать батарейки, выкрутив винт не стоит извлекать его, потому что с обратной стороны его держит пластиковая шайба и не даёт ему выпасть.

Рекомендации

  • Для точной работы гироскопа рекомендуется после каждой аварии проводить его калибровку. Для этого сразу после краша верните дрон в предполетное горизонтальное положение, после на аппаратуре управления одним движением переведите оба стика (джойстика) в нижний правый угол под углом 45° (длинный звуковой сигнал), удерживайте их в таком положении до тех пор, пока синяя индикация дрона не перестанет часто мигать. Калибровка завершена.

Цена

На различных торговых площадках инета версия без очков продается в среднем за 36$, версия с очками обойдется потребителю в 66$.

Вывод

Eachine E013 от ₽2100
Eachine E013
6.125
Цена
7/10
    Камера
    5/10
      Функциональность
      3/10
        Время полета
        1/10
          Летные качества
          7/10
            Компактность
            10/10
              Комплектация
              10/10
                Надежность
                7/10

                  Плюсы

                  • Качество исполнения
                  • Безопасный
                  • Крашеустойчивый
                  • Управляемость / Стабильность
                  • FPV rамера+VTX
                  • FPV очки Eachine VR006 (качество/удобство/просты в эксплуатации)
                  • 3-режима активности
                  • Готов к FPV полёту из коробки
                  • Вес 25 грамм (не требует регистрации)
                  • Цена

                  Минусы

                  • Закрытый полетный контроллер
                  • Нет режима Акро
                  • Работате только с аппаратурой из комплекта
                  • В очках не видно индикации дрона (не знаешь когда питание израсходовано)
                  • Формат картинки очков 4:3
                  • Нет в комплекте AV-кабеля
                  • Антенна 2.4ГГц уложена вдоль основной платы под куполом
                  • Имеет место брак (при изготовлении основной рамы)

                  Основная аудитория пользователей Eachine E013 это начинающие пилоты в возрасте от 8 лет. Именно этот контингент сможет в полной мере оценить все преимущества квадрика. Опыт эксплуатации квадрокоптера Eachine E013 Small Pepper показал, что производитель заметно перестраховывается, устанавливая возрастное ограничение 14+. На деле даже самому беспечному пилоту нужно будет очень постараться, чтобы навредить окружающим его людям, домашним питомцам, и уж подавно мебели и технике, которая находится у каждого из нас дома.

                  Такая безопасность обеспечивается, прежде всего, малым весом дрона всего 25 грамм, материалом исполнения (ABS), маломощными коллекторными моторами и кольцевой защите несущих винтов.

                  Во многих существующих на сегодня обзорах Eachine E013 зарекомендовал себя как вполне ударопрочный беспилотник. Его эластичные рама, защита винтов, купол, в который спрятаны камера и видеопередатчик стойко выдерживают ошибки начинающих пилотов. Этот факт констатируем и мы. Но целостность экземпляра, что был у нас в тесте, нашему новичку, в конце концов, пусть и незначительно, но удалось нарушить.

                  Само повреждение было замечено не сразу. После очередном краша произошло отделение защиты левого переднего несущего винта в месте её стыка с основной рамой. Попытка восстановить целостность защиты посредством клея не увенчалась успехом.

                  Несмотря на повреждение квадрик не утратил летных качеств. Дальнейшего разрушения поврежденного места, несмотря на продолжающиеся падения и столкновения с препятствиями по настоящий момент так и не произошло. Каких либо других повреждений за все время эксплуатации выявлено не было.

                  С целью дальнейшего приобщения к беспилотному хобби по просьбе нашего новичка участвующего в тесте квадрика, будут переброшены все элементы c поврежденной рамы E013, на целую Eachine E010 (построен на аналогичной раме, что и испытуемый образец).

                  На всем протяжении теста Eachine E013 Small Pepper без нарекании отработал все имеющиеся в арсенале функции это: возврат к аппаратуре, режим Headless и флипы. Несмотря на полученное повреждение, которое мы отнесем скорее к браку, чем к тому, что это удел каждого дрона E013, без сомнений стоит потраченных средств и является долгоиграющей покупкой для начинающего сегмента потребителей. В чем мы уже успели убедиться, завершая тесты. Рекомендуем как первый дрон для домашних FPV полетов.

                  Видео

                  Оригинальная запись с FPV камеры Eachine E013 Small Pepper без потерь в качестве доступна для скачивания по ссылке (запись осуществлялась с FPV очков Fat Shark V3 Dominator). Перед просмотром отключите звук!
