Введение

Eachine TRASHCAN — ожидаемая новинка от производителя бюджетных БЛА, построенная на 75мм раме. Является представителем популярных квадриков типа «Tiny Whoop» на Б/К моторах. При цене менее 100$, обладает показательным потенциалом, который по достоинству оценят как продвинутые, так начинающие пользователи.

Особенности

  • Новый полётный контроллер Crazybee F4 PRO
  • Регуляторы скорости 4 в 1 6A (каждый) Blheli_S Dshot600
  • Поддержка конфигуратора Betaflight
  • Поддержка 1-2S LiPo АКБ
  • Бесколлекторные моторы 0803 16000KV (Макс. тяга с мотора: 55гр)
  • FPV камера Caddx EOS2 с изменяемым углом наклона (0 – 35°)
  • 40-канальный видеопередатчик 5.8ГГц с переключаемой мощностью 25/200мВт
  • Режимы полёта ACRO/AIR/ANGLE
  • Версия PNP с поддержкой TBS приемника
  • Версия Frsky Non-EU поддерживает аппаратуру управления NON-EU Frsky в режимах D8/D16
  • Версия Flysky поддерживает протоколы AFHDS и AFHDS-2A
  • Версия DSM2/DSMX поддерживает аппаратуру Spektrum
  • Версия без радиоприёмника поддерживает внешний приёмник с последовательной шиной: XM+, Crossfire, S-FHSS и т.д.
  • Поддержка OSD (RSSI, Напряжение)
  • Возможность смены диапазонов частот, мощности, и каналов видеопередатчика через экранное меню
  • Возможность настройки PID через экранное меню
  • Поддерживает установку зуммера
  • LED подсветка
  • Поддерживает подключение светодиодной ленты

Комплектация

Разработчик предлагает дрон в двух версиях:

  1. PNP (без RX)
  2. BNF (с RX на выбор: Frsky NON-EU; Flysky AFHDS/AFHDS-2A переключаемый; DSM2/DSMX)

В комплект обеих версий войдут:

  1. Eachine TRASHCAN
  2. 4 × 3.8В 300мАч 40C/80C LiPo
  3. 40мм несущие винты (2CW/2CCW)
  4. 40мм запасные несущие винты (2CW/2CCW)
  5. USB зарядное устройство для Lipo/LiHV
  6. Ключ для снятия несущих винтов
  7. Отвертка
  8. Кабель с разъёмом XT30
  9. Перемычка (для полёта на 1S)
  10. Запасной крепёж
  11. Транспортировочный футляр

Спецификация

Дрон

Бренд:
Eachine

Модель:
TRASHCAN

Размер рамы:
75мм

Размеры:
98 × 98 × 36мм

Вес (без АКБ):
33гр

Вес (с оригинальными 2 × АКБ):
48гр

Моторы

Модификация:
TC0803 16000KV

Конфигурация:
9N12P

Диаметр статора:
8мм

Длина статора:
3мм

Макс. тяга с мотора (на стандартных пропах и 2S АКБ):
55гр

Размеры (Ø × Д):
Ø10.5мм × 14.5мм

Вес:
2.2гр

Поддерживаемое питание:
1S – 2S

Полётный контроллер

Модификация Frsky версии:
CRAZYBEEF4 PRO FR; Прошивка: CrazybeeF4FR

Модификация Flysky версии:
CRAZYBEEF4 PRO FS; Прошивка: CrazybeeF4FS

Модификация DSM2/DSMX версии:
CRAZYBEEF4 PRO; Прошивка: CrazybeeF4DX

Модификация версии без радиоприёмника:
CRAZYBEEF4 PRO FR; Прошивка: CrazybeeF4DX

Frsky версия:
с встроенным SPI Frsky приёмником с телеметрией (переключаемые режимы D8/D16)

Flysky версия:
с встроенным SPI Flysky приёмником с телеметрией (переключаемые режимы AFHDS/AFHDS2A)

DSM2/X версия:
с встроенным серийным DSM2/DSMX совместимым со спутниковым приёмником

MCU:
STM32F411CEU6 (100МГц, 512Kб flash)

Датчик:
MPU-6000 (c SPI интерфейсом)

Размеры платы:
28.5 × 28.5мм

Питание:
1-2S батарея (DC 3.5-8.7В)

ESC:
встроенного типа 4 в 1 6A(каждый) Blheli_S Dshot600

OSD:
встроенная Betaflight OSD (SPI управление)

Измеритель тока:
встроенный, макс. значение 28А (шкала измерителя установлена на 1175)

ESC

MCU:
обновлён до EFM8BB21

Питание:
1-2S LiPo/LiPo HV (3.5В/8.7В)

Ток:
6А (постоянный); 7А (пиковый кратковременный до 3 секунд)

Заводская прошивка:
S_H_50_REV16_7.Hex

Поддерживаемое ПО:
BLHeliSuite

Протокол по умолчанию:
DSHOT600

Версия приёмника Frsky NON-EU

Интерфейс приёмника:
SPI BUS

Совместимость:
с Non EU передатчиком в режимах D8 и D16

Каналы:
8/16

Failsafe:
поддерживает

Расстояние удаления:
в свободной от помех зоне (передатчик и приёмник на расстоянии от земли 1м) 300м

Версия приёмника Flysky

Интерфейс приёмника:
SPI BUS

Протокол:
переключаемый AFHDS и AFHDS-2A

Каналы:
8 каналов (AFHDS) или 14 каналов (AFHDS-2A)

Расстояние удаления:
в свободной от помех зоне (передатчик и приёмник на расстоянии от земли 1м) 300м

Failsafe:
поддерживает

Версия приёмника DSM2/DSMX

Интерфейс приёмника:
SPI BUS

Совместимые протоколы:
DSM2/DSMX

Каналы:
6-9 (зависит от аппаратуры пользователя)

Расстояние удаления:
в свободной от помех зоне (передатчик и приёмник на расстоянии от земли 1м) 300м

Версия без приёмника

PNP:
поддерживает внешний приёмник с последовательной шиной: XM+, Crossfire, S-FHSS и т.д

VTX

Выходная мощность:
25/200 переключаемая

Количество полос/каналов:
5/40

Входное напряжение:
3.3-5.5В

Потребляемый ток:
300мА

Антенна:
RG178

Частотный диапазон:
5.8ГГц

Raceband:
да

Smart Audio:
да

Вес:
3гр

Камера

Бренд:
Caddx

Модель:
EOS2 Turbo

Матрица:
1/3-дюймовая CMOS

Разрешение:
1200ТВЛ

Объектив:
2.1мм

FOV:
160°

Формат изображения:
16 : 9

Система отображения:
NTSC

Динамический диапазон:
Global WDR

Синхронизация:
встроенная

АКБ

Ёмкость:
300мАч

Напряжение:
3.8В

Непрерывная скорость разряда:
40C

Кратковременная пиковая скорость разряда:
80C

Размеры:
55 × 11.5 × 6.5мм

Вес:
7.8гр

Коннектор:
PH2.0

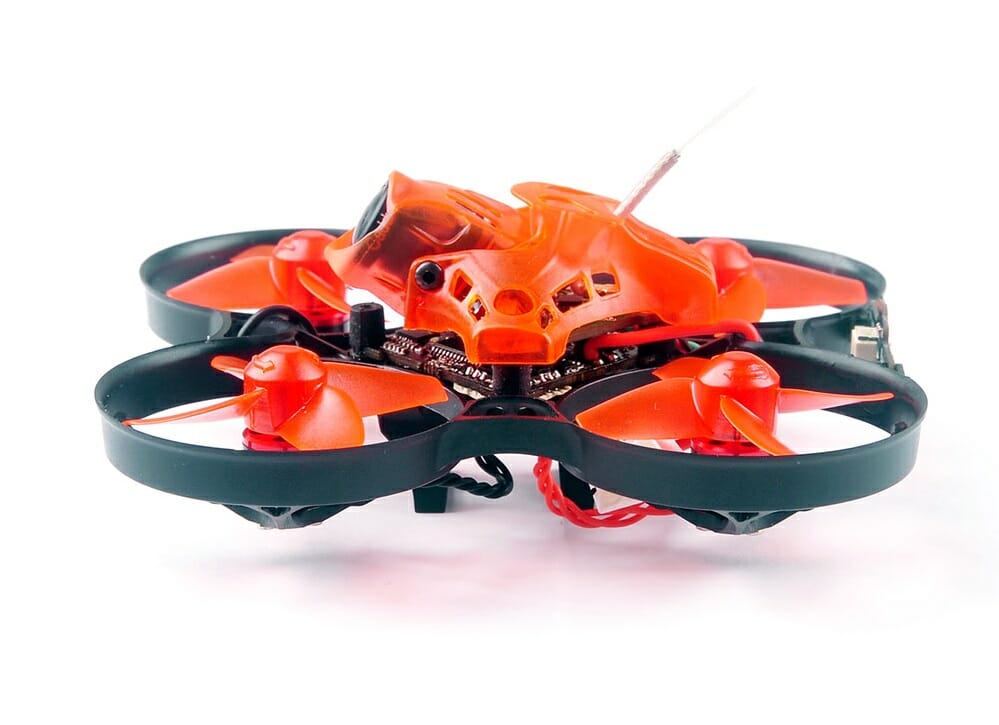

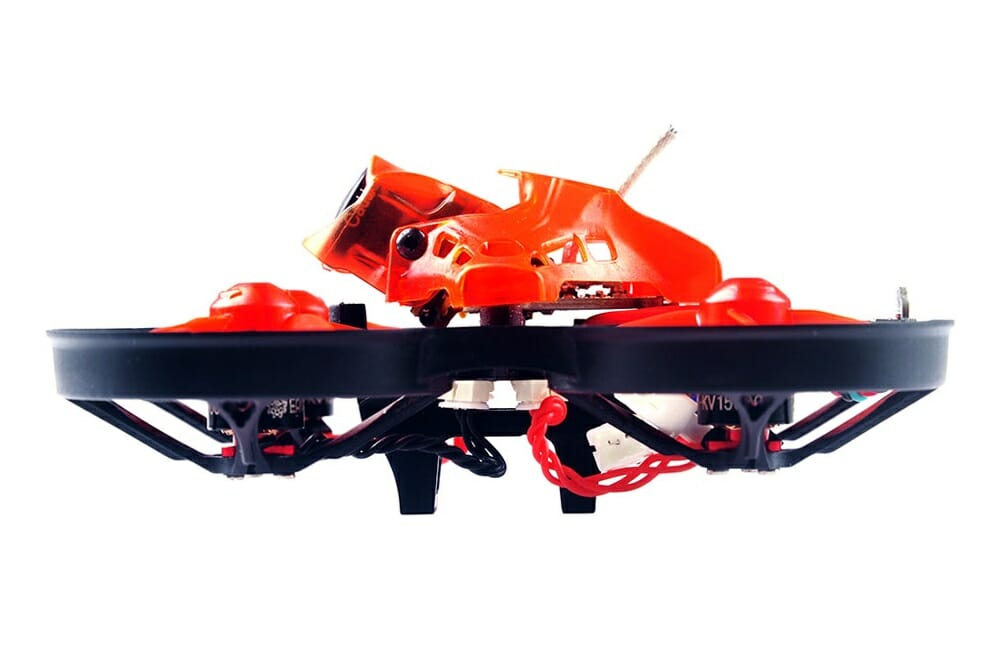

Внешний вид

Моторы

Квадрокоптер Eachine TRASHCAN комплектуется моторами бесколлекторного типа 0803 16000KV. Работают в купе с 6А регуляторами скорости типа 4 в 1 Blheli_S на протоколе Dshot600. Согласно спецификации производителя каждый мотор обеспечивает макс. тягу в 55 грамм.

Приятный плюс для тех, кто не дружит с паяльником. Для замены моторов Eachine TRASHCAN он не потребуется, так как их подключение осуществляется через PH2.0 коннектор.

FPV

Полёт от первого лица реализован посредством FPV камеры — Caddx EOS2 построенной на 1/3-дюймовой CMOS матрице. Обеспечивает разрешение 1200ТВЛ, при угле обзора 160°. Угол наклона изменяемый: от 0 до 35°. За передачу видеопотока в режиме реального времени отвечает 40-канальный видеопередатчик работающий в диапазоне 5.8ГГц с переключаемой мощностью 25/200мВт. Качество работы тандема заслуживает уважения.

Питание

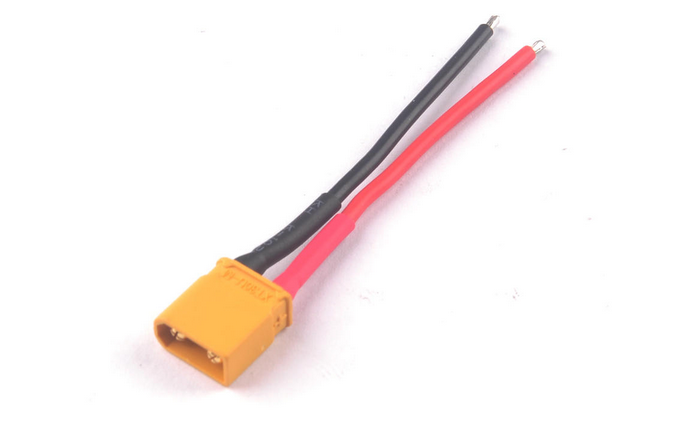

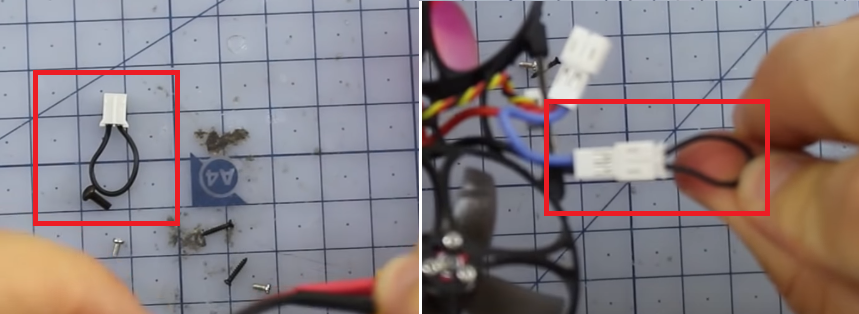

По умолчанию в комплект укладывается четыре литий-полимерных АКБ с повышенным напряжением (LiHV) — Eachine 3.8В 300мАч 40C/80C. Полёт можно реализовать как от одного АКБ, так и от двух, где последний вариант обеспечивает максимальную отдачу лётных показателей. Для полёта на одном АКБ используется идущая в комплекте перемычка. Также в комплекте дополнительно идёт кабель с разъёмом XT30, позволяющий продвинутым пользователям устанавливать максимально производительные АКБ.

Цена и начало продаж

О дате начала продаж разработчик не уточняет. В настоящее время Eachine TRASHCAN доступен для предзаказа на торговой площадке «Banggood » по цене:

  1. PNP версия (без RX) — 89$
  2. BNF версия (с RX на выбор: Frsky NON-EU; Flysky AFHDS/AFHDS-2A переключаемый; DSM2/DSMX) — 95$

Заключение

Eachine TRASHCAN от $89
Eachine TRASHCAN
7.5
Цена
6/10
    Камера
    6/10
      Функциональность
      5/10
        Время полета
        5/10
          Летные качества
          8/10
            Компактность
            10/10
              Комплектация
              9/10
                Надежность
                10/10
                  Цена/Качество
                  10/10

                    Плюсы

                    • Дизайн
                    • Ударопрочная рама
                    • Кольцевая защита несущих винтов
                    • Полётный контроллер Crazybee F4 PRO
                    • Поддержка конфигуратора Betaflight
                    • Б/К моторы/Лётные характеристики
                    • Замена моторов не требует пайки
                    • VTX мощностью 25/200мВт/FPV качество трансляции
                    • Широкий ряд приёмников
                    • Цена

                    Минусы

                    • Нет RTF комплектации

                    Исходя из спецификации разработчика и первых тестовых обзоров уже в ближайшее время на рынке бытовых БЛА в сегменте «нано» появится отличный бесколлекторный TinyWhoop, лётный потенциал, прочность, и самое главное цена которого смогут поспорить с уже существующими более дорогими брендами. Представленную модель в полной мере смогут оценить не только продвинутые, но и начинающие пользователи для которых квадрик сможет выступить как полноценный FPV тренажёр с перспективой на дрон-рейсинг, благодаря которому новички смогут не только научиться безопасно пилотировать в таких режимах как ACRO и AIR, но и в последствии познакомиться с программным обеспечением позволяющим тонко настраивать лётные характеристики дрона. Для тех, кто только начал осваивать беспилотное хобби отмечаем, что Eachine TRASHCAN не летит из коробки. Для реализации полёта пользователю потребуются аппаратура управления поддерживающая работу с одним из трёх доступных для BNF версии приёмников, а также FPV очки. Возрастное ограничение 14+.
