О продукте

Eachine Tyro69 — гоночный дрон построенный на 2-миллимитровой карбоновой раме; диагональю 105 мм. Доходит до потребителя в полностью разобранном виде без приёмника, АКБ и аппаратуры управления. Модель нацелена на начинающих любителей дрон-рейсинга, ищущих простой и доступный конструктор для практического ознакомления с внутренним устройством и процессом сборки гоночных БЛА.

Особенности

  • Приходит в ARF комплектации
  • Вес (без АКБ): 47.9гр
  • X-образная 2-миллимитровая карбоновая рама диагональю 105 мм
  • Полётный контроллер Eachine F411 OSD (Прошивка Betaflight)
  • Бесколлекторные моторы Eachine 1104 8600KV (2-3S)
  • ESC: 4 в 1 Eachine 20A BL_S
  • 2-лопастные 65-миллимитровые пропы
  • FPV: AIO Caddx Beetle V2 1200TVL + 48-канальный VTX 5.8ГГц мощностью 25мВт
  • Рекомендуемое разработчиком питание дрона: 3S 300/450 мАч с разъёмом XT30 LiPo.

Комплектация

Гоночный дрон Eachine Tyro69 разработчик предлагает в ARF комплектации, без приёмника, АКБ и аппаратуры управления.

Спецификация

ПК

Полётный контроллер:
Eachine F411 OSD

Чип:
STM32F411

IMU:
MPU6000

Экранное меню:
Betaflight OSD

Прошивка:
MatekF411

Общий доступ SBUS/IBUS/DSMX/UART:
UART1-RX

BEC:
5В 2A

LED лента WS2812:
Да

Бипер:
Да

Монтажное отверстие:
20 × 20мм

Поддерживаемые прошивки:
Betaflight/Cleanflight/Inav

Разъёмы/Паяльные панели:
являются дополнительными для всех разъемов

ESC

Модификация:
Eachine 20A BL_S 4 In1 ESC

Входное напряжение:
2S-6S

Непрерывный ток:
20А

Пиковый ток:
25А (10S)

BEC:
Нет

Размеры:
28.7 × 30.7мм

Монтажное отверстие:
20 × 20 мм

Вес:
24гр

Поддерживаемые протоколы:
DShot150/300/600,PWM, OneShot125, OneShot42, MultiShot (с завода по умолчанию DShot600)

Моторы

KV:
8600KV

LiPo питание:
2-3S

Вес:
2-3S

Цвет:
оранжевый

Макс. постоянный ток:
13А

Макс. постоянная мощность:
144Вт

Конфигурация:
9N/12P

Сопротивление мотора:
137мОм

Диаметр статора:
11мм

Толщина статора:
4мм

Диаметр мотора:
13.8мм

Диаметр корпуса мотора:
11.5мм

Расстояние между болтовыми отверстиями:
9мм

Резьба болта:
М2

Пропеллеры

Наименование:
LDARC 2-лопастной 65мм пропеллер

Вал:
1.5мм

Количество в комплекте:
10CW и 10CCW

Цвет:
Прозрачный чёрный/Чёрный/Красный (комплектуются по цвету в случайном порядке)

FPV модуль

Видеопередатчик

Выходная мощность:
25мВт

Кол/во каналов:
48

Входное напряжение:
2.9-5.5В и 10CCW

SmartAudio:
поддерживает

Размеры VTX:
15 × 14 мм

FPV камера

Выходная мощность:
1/3 CMOS

Объектив:
2.1мм

Горизонтальное разрешение:
1200TVL

Горизонтальное разрешение:
1200TVL

Формат изображения:
4:3

Размеры:
14 × 14 × 16мм

Вес (камера + VTX):
4.1гр

Питание

Рекомендуемое питание:
3S 300/450 мАч с разъёмом XT30 LiPo

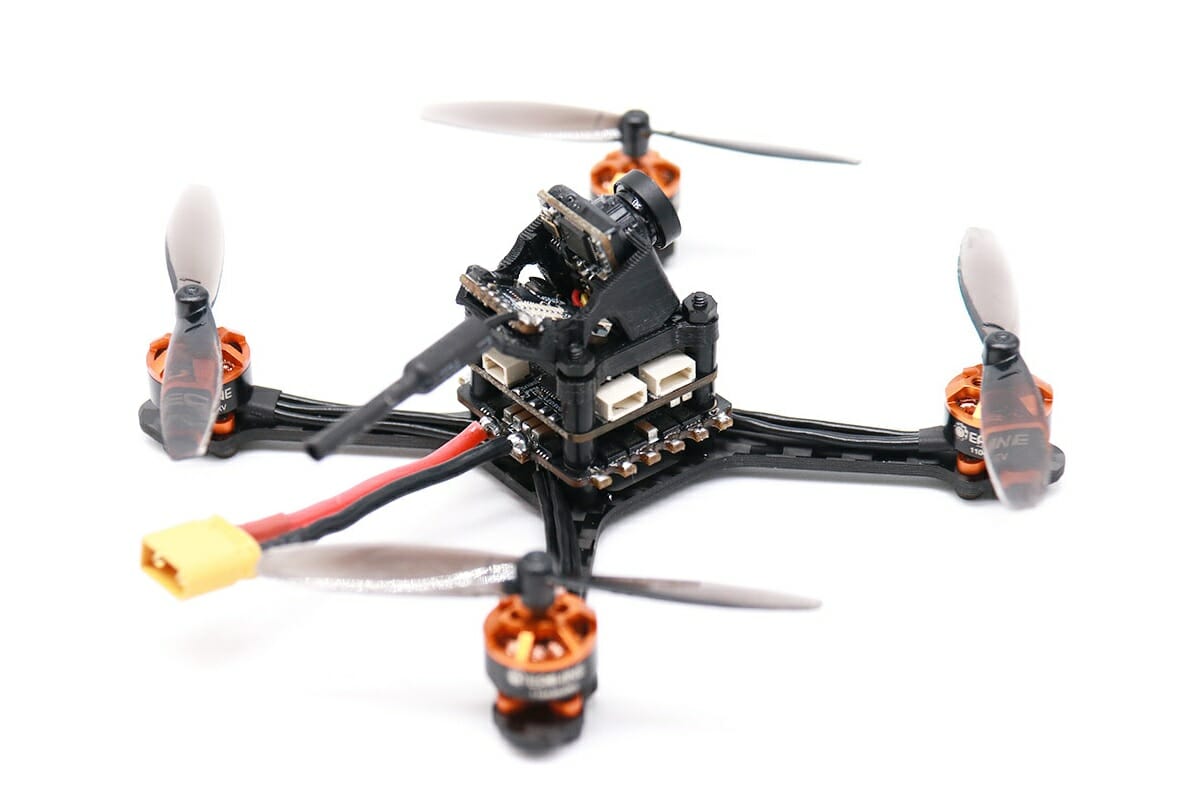

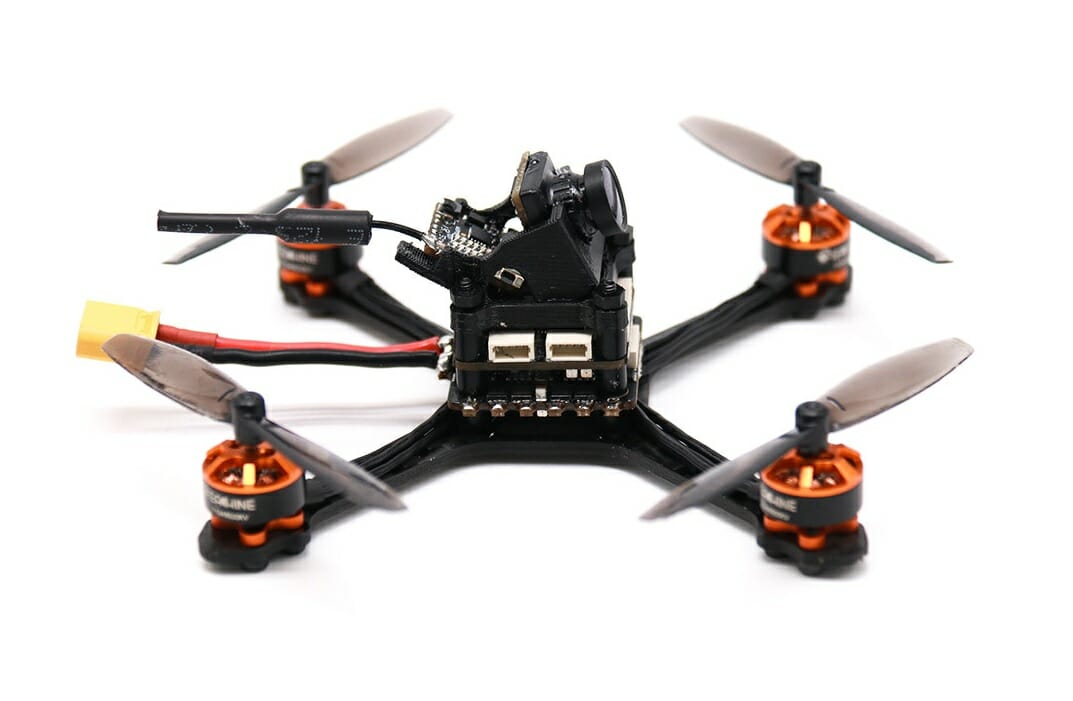

Внешний вид

Цена

Дрон реализуется разработчиком через различные торговые площадки интернета по цене — 69$.

Видео

Наглядная инструкция по сборке и настройке гоночного дрона Eachine Tyro69.
