Flywoo CHASERS 138: 6S HD CineWhoop
Введение
Лучшее на сегодня серийное CineWhoop решение от популярного в хобби разработчика FPV дронов и основных компонентов для гоночных БЛА. Flywoo CHASERS 138 — это 3-дюймовый CineWhoop дрон, построенный на 138-миллимитровой карбоновой раме с кольцевой защитой силовой установки, в основу которого вошли только самые высокотехнологичные компоненты отвечающие всем современным требованиям быстроразвивающегося хобби. С момента релиза (модель 2020 года) модель зарекомендовала себя исключительно с лучшей стороны как отлично настроенный с завода дрон для реализации лучших ракурсов с воздуха на улице и в помещении. По традиции начнём с ключевых особенностей квада.
Особенности
- Вес дрона (без АКБ; с аналоговой FPV системой/Цифровой DJI): 273/306 г
- Модель доступна в двух версиях 4S и 6S
- 138-миллимитровая карбоновая рама с защитой моторов кольцевого типа
- Полётный контроллер: GOKUF722 Flight Controller
- ESC: 4-в-1 GOKU406S 50A BLheli_32 2-6S
- Моторы (4S/6S версия дрона): Б/К Flywoo ROBO RB 1507 4150KV/2900KV
- Пропеллеры: 3-лопастные HSKRC 3045-3 (2CW/2CCW) + 3-лопастные Gemfan 75 (2CW/2CCW)
- FPV система (Цифровая/Аналоговая опционально): DJI Digital FPV system/FPV камера Caddx Ratel 2.1mm + 48-канальный 5.8ГГц VTX GOKU TX-NANO с регулируемой мощностью PIT/25/50/100/200/450 мВт
- Приёмник (опционально): TBS Cross NANO/XM+
- Bluetooth модуль: Flywoo BT Nano
- Задняя LED подсветка WS2812LED + Зуммер
- Рекомендуемое питание: 4S/6S 1300-1550 мАч LiPo с коннектором XT60
Комплектация
Разработчик предлагает CHASERS 138 в трёх итерациях это аналоговая 6S версия — FPV система которой строится на аналоговых компонентах (FPV камера Caddx Ratel + 40-канальный 5.8ГГц VTX), и две цифровые 4S и 6S версии — FPV система которых реализована посредством цифровой FPV системы от DJI, являющейся на сегодня топовой технологией в беспилотном хобби. Аналоговая итерация доступна в стандартных комплектациях: без приёмника (PNP) и с приёмником (BNF). Цифровая — только в BNF.
Аналоговая 6S версия
- PNP комплектация (без приёмника)
- BNF Frsky XM+ комплектация
- BNF TBS Cross NANO комплектация
Цифровая 4S/6S версия
- BNF DJI комплектация (приёмник встроен в DJI FPV модуль)
- BNF Frsky XM+ комплектация
- BNF TBS Cross NANO комплектация
Экшн-камера GoPro в комплект не входит.
Спецификация

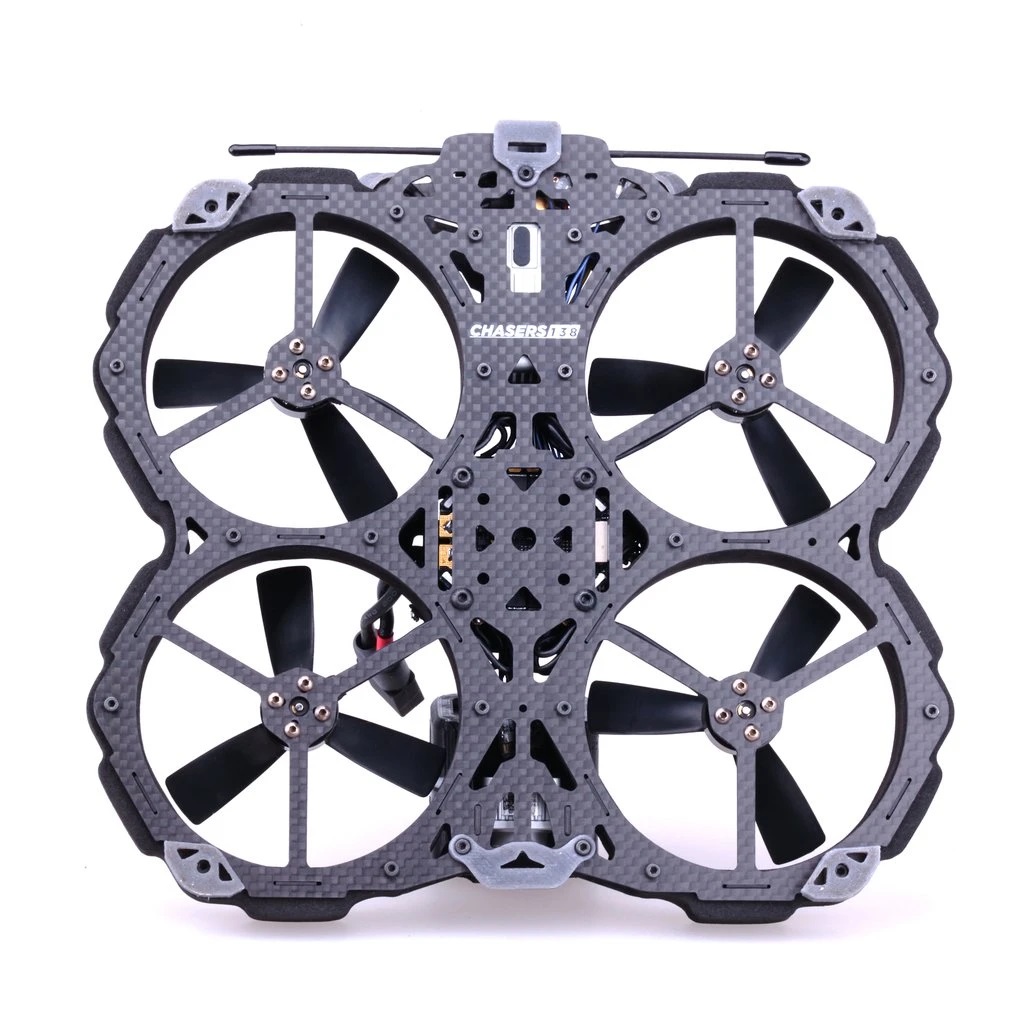

Рама
| Тип: | 3-дюймовая Cinewhoop рама |
| Диагональный размер: | 138 мм |
| Материал: | 3K углеродное волокно + TPU |
| Толщина верхней пластины: | 1.5 мм |
| Толщина нижней пластины: | 2 мм |
| Совместимая FPV камера: | 19/20 мм |
| Вес дрона (без АКБ; с аналоговой FPV системой/с цифровой DJI): | 273/306 г |
ПК
| Название продукта: | GOKU F722DUAL FC |
| Монтажные отверстия: | 30.5 × 30.5 — 3 мм |
| MCU: | STM32F722RET6 216MHz |
| GYRO: | MPU6000 |
| BARO: | BMP280/FLASH: 16M |
| Вход. напряжение: | 3-8S/ BEC: 5В 2А/9В 2А |

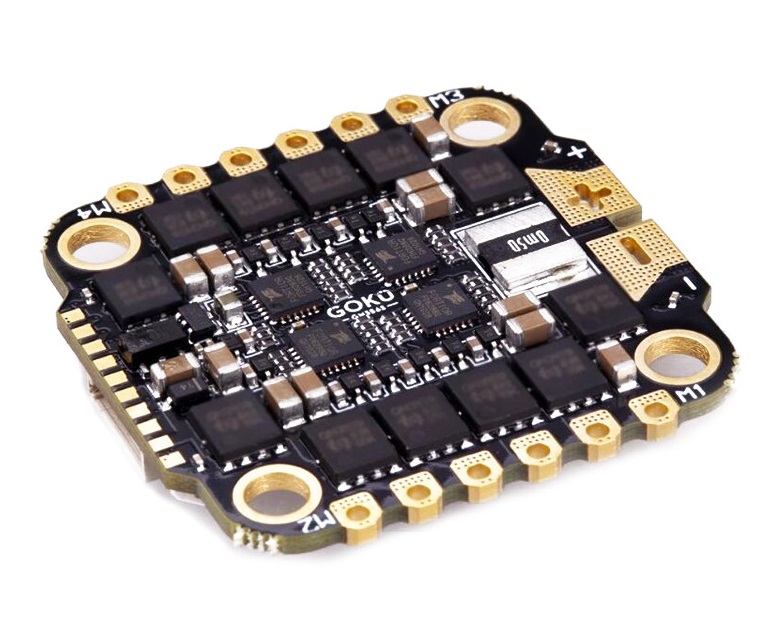

ESC
| Название продукта: | GOKU 506S 50A ESC |
| Тип: | 50A BLheli_32 2-6S 4-in-1 Brushless ESC |
| Постоянный/Пиковый ток: | 50A/55A (10 секунд) |
| Вход. напряжение: | 2-6S |
| Прошивка: | GOKU32_PRO |
| Поддержка Dshot: | 300/600/1200 |
| LED подсветка: | 4 × WS2812 |
| Датчик тока: | Да |
| Телеметрия: | Да |
| BEC выход: | Нет |
| Размер: | 42 × 42 × 4 мм |
| Монтажное отверстие: | 30.5 × 30.5 мм (M3) |
| Вес: | 10 г |

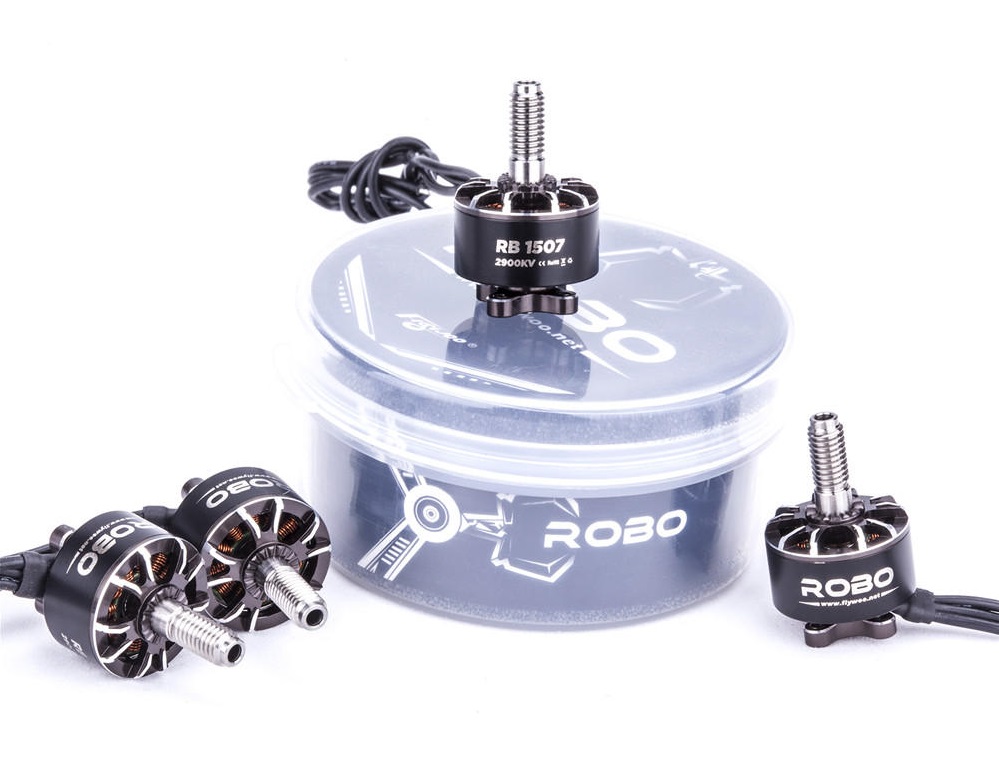

Моторы
| Название (4S/6S): | Flywoo ROBO RB 1507 4150KV/2900KV Motor |
| Диаметр статора: | 15 мм |
| Высота статора: | 7 мм |
| KV (4S/6S): | 4150KV/2900KV |
| Подшипник: | NSK |
| Длина провода: | 150 мм |
| Размер вала: | M5 |
| Расположение крепёжных винтов: | 12 × 12 мм |
| Вход. напряжение: | 2-6S |
| Рекомендуемый размер пропеллера: | 3 дюйма |
| Вес: | 15.6 г |
Видеопередатчик
| Марка: | FLYWOO |
| Модель: | GOKU TX-NANO |
| Раб. диапазон частот: | 5362-5945 МГц |
| Мощность: | регулируемая PIT/25/50/100/200/450 мВт |
| Кол/во каналов: | 48 |
| Разъём: | UFL |
| Режим управления: | IRC (RX)/Кнопка |
| BAT: | вход + 5В |
| Видеосистема: | NTSC/PAL |
| Антенна: | IPX |
| Размеры: | 16 × 16 × 3.33 мм |
| Вес: | 1.4 г |
FPV камера
Caddx Ratel
| Бренд: | Caddx |
| Модель: | Ratel |
| Матрица: | 1/1.8-дюймовая starlight HDR |
| Гориз. разрешение: | 1200ТВЛ |
| ТВ система: | NTSC/PAL (переключаемая) |
| Формат изображения: | 16:9/4:3 (изменяемый) |
| WDR: | Super WDR (HDR) |
| Мин. освещение: | Starlight |
| Объектив: | 1.66мм, 2.1мм |
| Синхронизация: | встроенная |
| Электронный затвор: | PAL: 1/50 ~ 100.000; NTSC: 1/60 ~ 100.000 |
| Соотношение сигнал/шум: | > 60 дБ (AGC Выкл) |

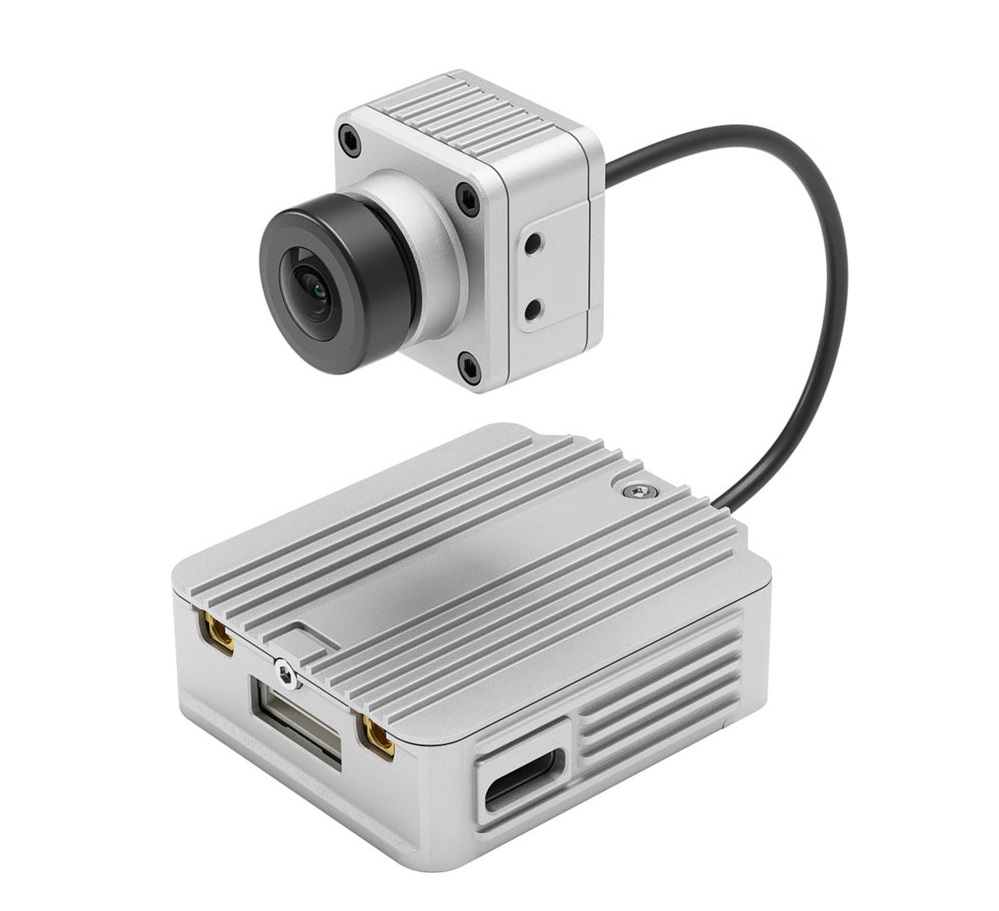

DJI FPV камера
| Матрица: | 1/3.2-дюймовая CMOS; Число эффективных пикселей: 4 млн |
| Объектив: | 2.1мм, f/2.1 |
| Затвор: | Rolling shutter |
| ISO: | 100-25600 |
| FOV: | 150°(Д); 122°(Х); 93°(В) |
| Размеры: | 22.1 × 21.1 × 20.1мм |
| Вес: | 8.2 гр |

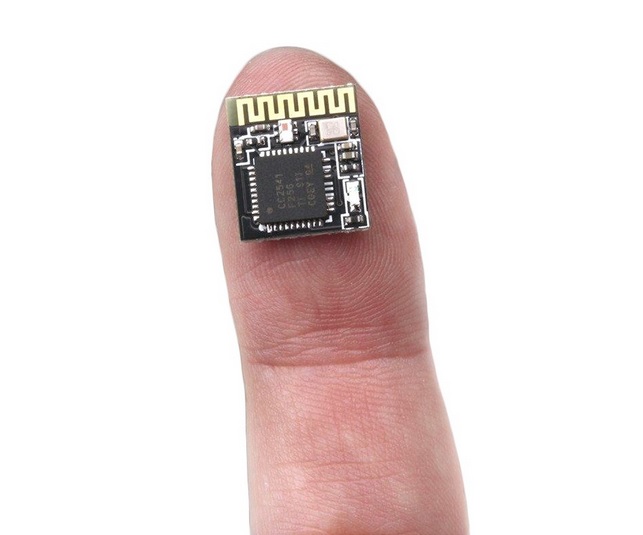

Bluetooth модуль
| Бренд: | Flywoo |
| Имя: | BT-NANO Bluetooth module |
| Вход. напряжение: | 3.3-5В |
| Расстояние передачи сигнала: | 7 метров |
| Bluetooth протокол: | Bluetooth V4.0 BLE |
| Раб. диапазон частот: | 2400 МГц — 2483.5 МГц (2.4ГГц ISM) |
| Baud Rate: | 115200 |
| MCU: | ticc2541 |
| Размеры: | 13.2 × 11.8 мм |
| Вес: | 0.4 г |
АКБ
| Рекомендуемые АКБ: | 4S/6S 1300-1550 мАч LiPo с коннектором XT60 |
| Макс. допустимый размер: | 77 × 38.5 × 32.5 мм (Д × Ш × В) |

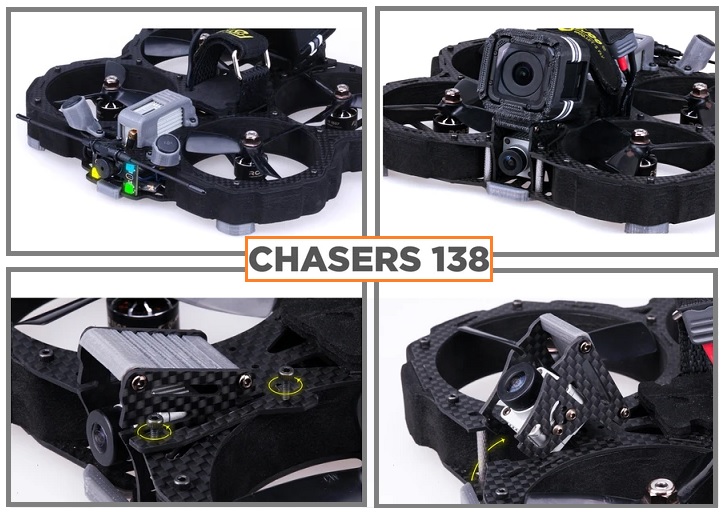

Внешний вид
Экшн-камера GoPro в комплект не входит.
Примечания
Силовая установка
- Как уже отмечалось выше, дрон Flywoo CHASERS 138 предлагается разработчиком в 4S и 6S версиях, основным различием между которыми выступают моторы. Таким образом 4S версия оснащается моторами Flywoo ROBO RB 1507 4150KV, а версия 6S моторами Flywoo ROBO RB 1507 2900KV соответственно.

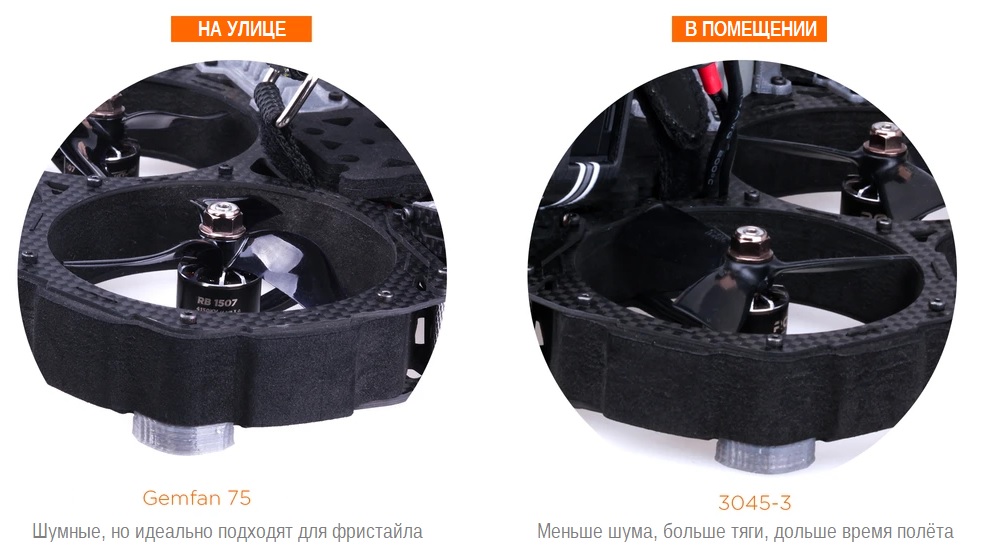

- В комплектации обоих версий доступно два различных между собой комплекта пропеллеров это 3-лопастные HSKRC 3045-3 (2CW/2CCW) + 3-лопастные Gemfan 75 (2CW/2CCW). На обоих комплектах квад демонстрирует показательную для CineWhoop дрона динамику и стабильность. Различие заключается в шумности. В связи с чем разработчик рекомендует использовать пропы HSKRC при полёте в помещении, а Gemfan 75 лучше подойдут для динамичного полёта на улице.
Bluetooth модуль
Визитная карточка Flywoo CHASERS 138 — встроенный Bluetooth модуль Flywoo BT Nano, который позволяет пользователю полноценно взаимодействовать с ПО дрона через бесплатное мобильное приложение «Speedy Bee».
PNP/BNF руководство
Для полноразмерного просмотра руководства → наведите курсор на изображение → нажмите на правую кнопку мыши → выберите в открывшемся меню «Открыть изображение».
Цена
Flywoo CHASERS 138 реализуется как через фирменные магазины, так и через различные торговые площадки интернета. К покупке доступно две конфигурации: цифровая и аналоговая в 4S и 6S версиях. В зависимости от выбора конфигурации и типа приёмника разработчик установил следующие цены:
Цифровая 4S/6S версия
- BNF DJI комплектация — 390$
- BNF Frsky XM+ комплектация — 401$
- BNF TBS Cross NANO комплектация — 415$
Аналоговая 6S версия
- PNP комплектация (без приёмника) — 270$
- BNF Frsky XM+ комплектация — 281$
- BNF TBS Cross NANO комплектация — 295$
Вывод
Отлично настроенный с завода CineWhoop, с отлично спроектированной рамой, благодаря которой даже в ветреную погоду парусность отсутствует! Время полёта DJI 4S версии с 4S 1500 мАч LiPo АКБ и GoPro Hero 8 на борту в среднем составило 4-5 минут! С одной стороны техническое обслуживание CHASERS 138 может быть немного утомительным процессом, так как для верхней пластины и воздуховодов довольно много болтов, с другой это обеспечивает избыточную прочность для всей конструкции при наименьшем весе! Встроенный Micro Bluetooth модуль — приятный штрих, который делает настройку квада через приложение Speedy Bee очень простой! В целом, модель зарекомендовала себя исключительно с лучшей стороны, что констатируют многочисленные обзоры на YT. Рекомендуем как лучшее на сегодня CinWhoop решение для расширения творческого потенциал в любительской съёмке с воздуха как в помещении, так и на улице.
Видео
Полётный тест Flywoo CHASERS 138.
Исчерпывающие обзоры Flywoo CHASERS 138 от пользователей.
