Введение

Медленно, но верно компания DJI Innovations заполняет своим присутствием гоночную нишу беспилотного хобби, где с каждым новым продуктом выводит этот стремительно развивающийся спорт будущего на новый уровень, позволяя тем самым каждому испытать эти незабываемые впечатления от скоростного полёта с видом от первого лица. DJI Digital FPV system — это продвинутая цифровая экосистема, которая включает в себя FPV очки, FPV видеопередающий модуль, FPV камеру и FPV пульт дистанционного управления, обеспечивая на выходе плавное и чёткое HD видео, сверхнизкую сквозную задержку и трансляцию на большие расстояния с мощной технологией защиты от помех, в пакете с упрощённой комплексной настройкой по принципу «настроил и забыл».

Особенности

  • Первая цифровая система FPV передачи с низкой задержкой сигнала (DJI HDL FPV Transmission)
  • Система совместима с ПО Betaflight
  • Рабочий диапазон частот: 5.725 — 5.850ГГц
  • Задержка видеосигнала 28мс
  • Макс. расстояние удаления 4 км
  • Задержка между пультом (DJI FPV RC) и видеомодулем (DJI FPV Air Unit ) 7мс
  • Каждый компонент системы запрограммирован на немедленное срабатывание при активации и запоминание первого сопряжения с остальными компонентами (настроил и забыл)
  • 8 частотных каналов для 8 участников единовременной гонки
  • 4Мп FPV камера построенная на 1/3.2-дюймовой CMOS матрице с широкоугольным 150° объективом
  • Запись видео в качестве 1080P при 60 кадр/с
  • 3 × режима съёмки
  • FPV очки: 2 × экрана с разрешением 1440 × 810 (каждый) с частотой обновления 120Гц
  • 2 × режима трансляции видеопотока (Low Latency: 720P/120 кадр/с при 28 мс; High-Quality: 720P/60 кадр/с при 40 мс)
  • Режим фокусировки (Focus mode)
  • 2 × встроенных micro SD порта (FPV очки/FPV модуль)
  • Возможность мгновенного просмотра записанного видеоматериала через FPV очки
  • Режим Зрителя (Audience mode)
  • ПО системы позволяет пользователю удалённо изменять настройки каждого устройства с пульта
  • FPV очки адаптированы для совместного использования с корригирующими очками

Комплектация

Разработчик предлагает DJI Digital FPV System в двух комплектациях:

  1. DJI FPV Fly More Combo (Mode 1/2) (включает в себя FPV очки, FPV камеру, FPV видеопередающий модуль, пульт управления, антенны и сопутствующие провода. Mode 1/2 подразумевает режим работы пульта. Выбирается пользователем перед покупкой)
  2. DJI FPV Experience Combo (включает в себя FPV очки, 2 × FPV видеопередающих модуля, 2 × FPV камеры и сопутствующие провода)

Разработчик предупреждает, что клиенты могут приобрести максимум два комплекта Digital FPV system. В противном случае заказ будет отменён. Также предупреждается, что питание для FPV очков докупается пользователем отдельно. Стоит это учитывать при покупке.

Спецификация

DJI FPV Goggles

Вес:
415 гр (включая головной ремень и антенны)

Размеры:
202 × 126 × 110мм (с антеннами),
184 × 122 × 110 мм (без антенн)

Размер экрана:
2 × 2-дюймовых экрана (2 × 5.08см)

Разрешение (каждого):
1080 × 720 (4:3); 1440 × 810 (16:9)

Частота обновления:
120Гц

Рабочий диапазон частот:
5.725 — 5.850ГГц

Мощность передатчика (ЭИИМ):
FCC/MIC: <1000 мВт
CE: <25 мВт
SRRC: <79 мВт

Качество FPV:
Low Latency Mode: 720p при 120 кадр/с
High-Quality Mode: 720p при 60 кадр/с)

Видео формат:
MP4 H.264

Поддерживаемые для воспроизведения видео форматы:
MP4, MOV, MKV (H.264); Аудио формат: AAC-LC, AAC-HE, AC-3, MP3

Рабочий диапазон температур:
0°C до 40°C

Входная мощность:
7.4 — 17.6В

FOV:
Настраиваемый от 30° до 54°. Настраиваемый размер изображения: от 50% до 100%

Диапазон межзрачкового расстояния:
58 -70 мм

Аккумулятор:
Внешний аккумулятор: 6.6–21.75В, общая потребляемая мощность: 7Вт

Совместимые карты памяти:
micro SD ёмкостью до 128Гб

FPV видеопередающий модуль

Вес:
Видеопередающий модуль (с камерой): 45.8 гр
3.9 гр (каждый соединительный MMCX разъём)

Размеры:
Модуль: 44 × 37.8 × 14.4 мм
Камера: 27.4 × 21.1 × 20.1 мм
Коаксиальный кабель: 100 мм

Рабочий диапазон частот:
5.725 — 5.850ГГц

Мощность передатчика (ЭИИМ):
Low Latency Mode (720P при 120 кадр/с): <28 мс; FCC/MIC: <1000 мВт; CE: <25 мВт; SRRC: <79 мВт

Мин. сквозная задержка:
Low Latency Mode (720P при 120 кадр/с): <28 мс
High-Quality Mode (720P при 60 кадр/с): <40 мс

Макс. расстояние передачи:
FCC/SRRC: <4 км
CE: <0.7 км

Видеоформат:
MP4 (H.264); Аудио формат: ACC-LC

Интерфейс ввода/вывода:
USB-C, MMCX, порт 3-в-1 (Питание, DJI HDL, UART), слот для microSD

Совместимость с полётными контроллерами:
Видеопередающий модуль совместим только с контроллерами полета, которые поддерживают ПО Betaflight

Рабочий диапазон температур:
0°C до 40°C

Входная мощность:
7.4 — 17.6В, 4-9Вт

Количество каналов:
8

Информация о каналах:
FCC:
Канал 1: 5660
Канал 2: 5695
Канал 3: 5735
Канал 4: 5770
Канал 5: 5805
Канал 6: 5878
Канал 7: 5914
Канал 8: 5839

CE/SRRC:
Канал 1: 5735
Канал 2: 5770
Канал 3: 5805
Канал 8: 5839

MIC:
Канал 1: 5660
Канал 2: 5700
Канал 8: 5745

DJI FPV камера

Матрица:
1/3.2-дюймовая CMOS; Число эффективных пикселей: 4 млн

Объектив:
2.1мм, f/2.1

Затвор:
Rolling shutter

ISO:
100-25600

FOV:
150°(Д); 122°(Х); 93°(В)

Размеры:
22.1 × 21.1 × 20.1мм

Вес:
8.2 гр

DJI аппаратура управления

Вес:
762 гр

Рабочий диапазон частот:
5.725 — 5.850ГГц

Макс. расстояние передачи сигнала (в свободной от препятствий и помех зоне):
FCC/SRRC: 4 км
CE: 0.7 км

Мощность передатчика (ЭИИМ):
FCC/MIC: <1000 мВт
CE: <25 мВт
SRRC: <79 мВт
[/one_half_last]
Рабочий ток/напряжение:
0.6А при 7.6В

Рабочий диапазон температур:
0°C до 40°C

Температура зарядки:
5°C до 40°C

Интеллектуальная АКБ пульта

Модель:
WM37

Тип:
LiPo 2S

Ёмкость:
4920 мАч

Напряжение:
7.6 В

Мощность:
37.39Втч

Внешний вид

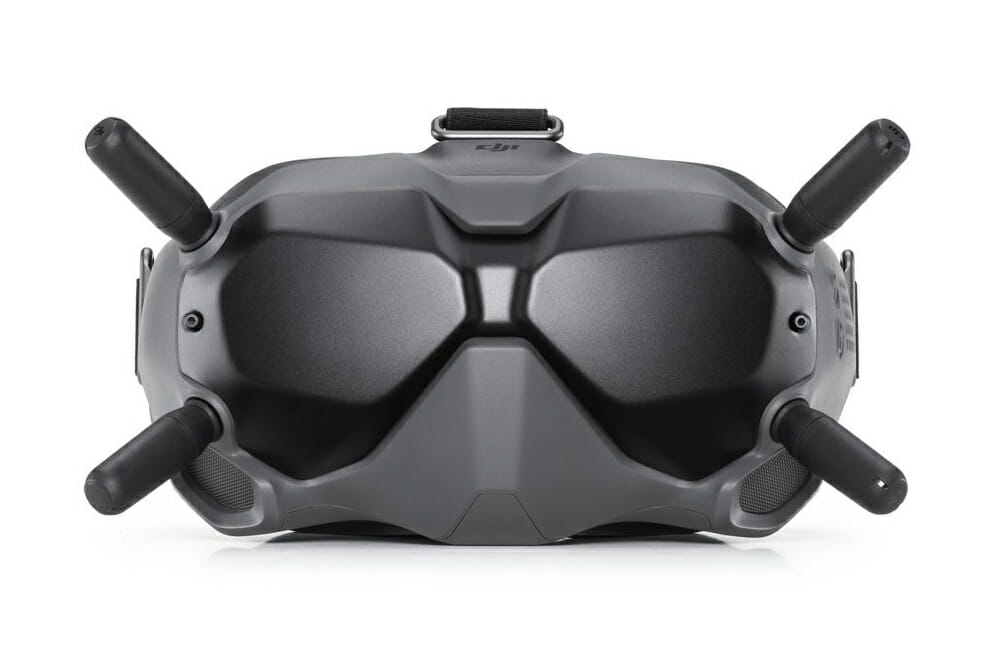

DJI FPV Goggles

DJI FPV очки.

Органы управление и индикация FPV очков

Интерфейс меню FPV очков

DJI FPV Air Unit + FPV Camera.

DJI FPV видеопередающий модуль + FPV камера.

DJI FPV Remote Controller

DJI FPV пульт дистанционного управления.

DJI HDL FPV Transmission

Цифровая DJI FPV система использует технологию DJI HDL FPV (DJI HD Low Latency FPV Transmission – технология FPV передачи в высоком разрешении с низкой задержкой сигнала), которая объединяет в себе механизм двухполосной передачи данных для обеспечения интегрированного управления всей системой и стабильного бесперебойного соединения. DJI HDL FPV предлагает сверхнизкую сквозную задержку в 28 миллисекунд, аналогично высокопроизводительным аналоговым системам, максимальную дальность передачи 4 км, с технологией защиты от помех, обеспечивающей надёжный сигнал на протяжении всего полёта.


Цифровой сигнал обеспечивает не только сверхнизкую задержку, но чёткие кадры в HD качестве при скорости 120 кадров в секунду, что повышает общее удобство FPV полёта и идеально подходит для скоростных моментов. Запись видео может осуществляться как на microSD карту установленную в слот видеопередающего модуля, так и на microSD карту установленную в слот FPV очков. Видеопередающий модуль пишет видео в двух режимах: 1080P при 60 кадр/с и 720P при 120 кадр/с. FPV очки пишут исключительно в 720P при 120 кадр/с.

Разработчики DJI рекомендуют использование цифровой FPV системы в тандеме с такими комплектующими гоночного дрона как:

  • Рама: LASER HD
  • Система: Tmotor F55APROⅡ+F4 HD STACK
  • Моторы: Tmotor HOM-KV1750/Tmotor F40PROⅢ-KV2400
  • Пропеллеры: Tmotor T5143S/3-лопастные Hurricane

Режим Фокусировки

Благодаря режиму «Фокусировки (Focus Mode)» система может ограничивать битрейт сигнала до центра кадра, нейтрализуя любые помехи, сохраняя тем самым изображение чётким даже в сложных условиях.

Режим Аудитории

Пилоты могут делиться трансляцией с другими DJI FPV очками, которые установлены в режим «Аудитория (Audience mode)», что позволяет зрителям видеть то, что видят гонщики.

8 каналов 8 дронов

В распоряжении пользователя 8 частотных каналов, благодаря чему можно без проблем в одном месте реализовать гонку с восемью участниками. Такой подход уменьшает влияние перекрестных помех и обеспечивает оптимальные условия для пилотирования.

Многоантенная технология

Видеопередающий модуль DJI FPV оснащается двумя антеннами, каждая из которых соединена с приёмником и передатчиком, обеспечивая тем самым более широкое покрытие сигнала, а значит и более надёжную передачу изображения. В то время как DJI FPV Goggles оснащены четырьмя всенаправленными антеннами, которые поддерживают левую круговую поляризацию, что улучшает приём сигнала и взаимодействие между всеми компонентами FPV системы.

Интегрированное управление

Программное обеспечение DJI FPV аппаратуры управления с обратной связью, что позволяет пользователям удаленно устанавливать параметры для DJI FPV очков, DJI FPV видеопередающего модуля и DJI FPV камеры, стабилизируя и уменьшая распространённые ошибки.

Режимы камеры

В зависимости от того, где осуществляется полёт, пользователь может выбрать один из трёх доступных режимов съёмки, которые позволят добиться более оптимального отображения картинки и соответственно более комфортного пилотирования в FPV режиме:

  1. Стандартный режим (Standard Mode) — уменьшает потери цвета и сохраняет больше оригинальных деталей, улучшая качество изображения в дневное время.
  2. Гоночный режим (Racing Mode) — подходит для большинства гоночных сред и обеспечивает получение изображений с более высоким уровнем насыщенности, помогая пилотам различать яркие препятствия и объекты на протяжении всего курса.
  3. Светодиодный режим (LED Mode) — увеличивает насыщенность цвета в условиях светодиодного освещения и уменьшает шум во время ночных гонок, позволяя пилотам легко ориентироваться в пространстве.

Цена

Цифровая FPV система реализуется разработчиком через официальные ресурсы по следующим ценам:

  1. DJI FPV Fly More Combo (Mode 1/2) – 819$
  2. DJI FPV Experience Combo – 929$

FAQ

Безопасность полёта

В. Какие меры предосторожности стоит соблюдать при использовании DJI FPV системы?
О. Не рекомендуется использование FPV системы в местах с сильными помехами, например вблизи Wi-Fi источников; Не летайте слишком далеко или на слишком малой высоте; Для избежания помех, отключайте внешние Wi-Fi модули установленные на самом дроне.

В. Какие меры предосторожности стоит соблюдать при использовании DJI FPV системы в командной гонке?
О. Поддерживайте безопасное расстояние не менее 3 метров между каждым дроном. Включите питание и выберите частотный канал для каждого воздушного судна по очереди. Избегайте совпадения частотного канала. Если прямые каналы начинают конфликтовать, перезапустите все устройства FPV системы.

В. Какие меры предосторожности стоит соблюдать при использовании DJI FPV системы в других странах или регионах?
О. При использовании DJI FPV системы в других странах или регионах вы должны соблюдать местные правила радиосвязи. Подключите систему DJI FPV к DJI Assistant 2 (серия DJI FPV), и программное обеспечение автоматически настроит параметры системы в соответствии с местными законами.

В. Какие меры предосторожности стоит соблюдать при использовании FPV очков?
О. При использовании FPV очков на солнце, не подвергайте линзы воздействию прямых солнечных лучей, так как это может привести к необратимому повреждению оптики.

В. Какие меры предосторожности стоит соблюдать при использовании DJI FPV видеопередающего модуля?
О. Видеопередающий модуль может генерировать большое количество тепла, поэтому не прикасайтесь к модулю, пока он не остынет. Избегайте использования видеопередающего модуля в течение длительных периодов в условиях высокой температуры окружающей среды и плохой вентиляции. В противном случае воздушный блок перегреется и перейдет в режим низкого энергопотребления (Low Power mode), что повлияет на его производительность.

В. Какие меры предосторожности стоит соблюдать при обращении с антеннами DJI видеопередающего модуля?
О. DJI видеопередающий модуль оснащается MMCX антенной. При извлечении антенны держите воздушный блок одной рукой, другой, осторожно потяните антенну в строго горизонтальном положении. Слишком грубая установка или извлечение антенны может привести к разрушению разъёма.

Параметры

В. Какова задержка цифровой FPV системы DJI?
О. Сквозная задержка — это общее время, необходимое для передачи информации с входа камеры на экран дисплея. Самая низкая задержка системы находится в пределах 28 мс и обеспечивает качество изображения 720P при 120 кадр/с. Чаще всего это достигается на открытых участках без электромагнитных помех.

В. Какое разрешение у экранов DJI FPV Goggles?
О. 1080 × 720 с соотношением сторон 4:3 и 1440 × 810 с соотношением сторон 16:9.

В. Какое напряжение питания и энергопотребление DJI FPV очков?
О. Для питания FPV очков используется внешняя батарея (питающий кабель идёт в комплекте) с диапазоном напряжения 7.4-17.6В. Рекомендуется использовать 4S батареи. Общая потребляемая мощность составляет около 7Вт. Например время автономной работы одной батареи 4S 1600 мАч составляет 3.5 часа при непрерывном использовании.

В. Совместим ли DJI видеопередающий модуль с камерами сторонних производителей?
О. Нет.

В. Какое напряжение питания и энергопотребление видеопередающего модуля?
О. Питание видеопередающего модуля осуществляется от внешней АКБ с диапазоном напряжения 7.4 — 17.4В. Рекомендуется использовать 4S батареи. Потребляемая мощность системы передачи видео составляет от 4 до 9 Вт при нормальной температуре.

В. Какова продолжительность работы пульта управления DJI на одном заряде?
О. Полностью заряженная батарея может работать до 7.5 часов непрерывно. Для зарядки пульта управления рекомендуется использовать USB-адаптер: DJI Goggles RE, RONIN-S, SPARK, либо сертифицированный FCC/CE USB-адаптер, поддерживающий Quick Charge 2.0.

Компоненты

В. Почему антенны на DJI FPV очках после их затяжки не фиксируются?
О. Антенны имеют свободный ход после установки, чтобы помочь защитить очки в случае их падения. Если бы антенны не имели свободного хода, в таком случае они бы сломались при ударе.

В. Можно ли отделить FPV камеру от видеопередающего модуля?
О. Да. Модуль, коаксиальный кабель (соединяет видеопередающий модуль и камеру) и камера являются съёмными. Пользователь может приобрести эти аксессуары в онлайн-магазине DJI и посмотреть обучающие видеофильмы с инструкциями по их монтажу.

В. Совместима ли цифровая FPV система DJI с контроллером полёта DJI A3 или N3?
О. Нет.

В. Могу ли я отрегулировать усилие хода стиков DJI пульта управления без его разборки?
О. Да. Откройте левую и правую резиновые крышки на задней панели пульта дистанционного управления, и вы увидите отверстия для регулировки. Используйте отвертку, чтобы отрегулировать усилие хода стиков управления. Обязательно закройте крышки после завершения регулировки.

В. На что следует обратить внимание при установке левой и правой резиновых крышек на пульт дистанционного управления после регулировки усилия свободного хода стиков?
О. Тщательно закрепите каждую крышку в отверстиях. Не прижимайте всю крышку непосредственно ладонью.

В. Можно ли вручную переключаться между Mode 1 и Mode 2 на пульте дистанционного управления?
О. Да. Однако настоятельно рекомендуется не делать этого. Ручное переключение между режимами, прекращает гарантийное обслуживание аппаратуры в случае её поломки в процессе переключения. Именно поэтому мы предлагаем вам два режима полёта на выбор при покупке пульта дистанционного управления.

Функции

В. Как активировать и обновить FPV систему?
О. Посетите страницу продукта DJI FPV System на официальном веб-сайте DJI, войдите в раздел загрузок и загрузите DJI Assistant 2. Включите все модули и подключите их по очереди к DJI Assistant 2, чтобы начать активацию и обновление. Доступна видео-инструкция от разработчика.

В. Увеличивается ли задержка передачи видео при записи видео?
О. Задержка передачи видео не увеличится, если вы будете записывать видео на карту памяти установленную в слот DJI FPV очков. Задержка передачи видео увеличится примерно на 5 мс, если вы будете записывать видео на карту памяти установленную в слот видеопередающего модуля.

В. Совместимы ли DJI FPV очки с аналоговыми системами передачи?
О. Да. Функция AV IN в DJI FPV очках позволяет подключать к ним аналоговый приёмник сторонних производителей. Однако не рекомендуется использовать аналоговую систему передачи и цифровую систему FPV передачи одновременно.

В. Совместимы ли DJI FPV очки с другими дронами DJI?
О. Нет.

В. Должен ли я повторно проводить привязку FPV очков с видеопередающим модулем, если они уже были сопряжены ранее?
О. Нет. После того, как вы успешно соединили ваши DJI FPV очки с видеопередающим модулем, они автоматически свяжутся при повторном использовании.

В. Могу ли я использовать общий канал в DJI FPV очках в полёте?
О. Да. После включения DJI FPV Goggles пользователи сначала будут перенаправлены на общий канал. Рекомендуется вручную переключаться на другой (свободный) канал передачи после включения очков, чтобы избежать помех от другого воздушного судна.

В. Теряется ли качество трансляции в режиме «Зрителя (Audience mode)»?
О. В режиме «Зрителя» вторичные очки используют одностороннюю систему связи с видеопередающим модулем, что в целом может влиять на качество изображения и уровень сигнала. Качество трансляции основных очков затронуто не будет. Чтобы обеспечить хорошее качество просмотра в режиме «Зрителя», выберите хорошее место для просмотра, позволяющее обеспечить свободную связь между очками зрителя и видеопередающим модулем.

В. Что произойдет, если видеопередающий модуль перейдёт в режим низкого энергопотребления (Low Power mode)?
О. При переходе видеопередающего модуля в режим низкого энергопотребления из-за перегрева, частота кадров и расстояние управления уменьшаются, задержка увеличивается, видеозапись прекращается.

В. Насколько ухудшаются рабочие параметры видеопередающего модуля при переходе его в режим низкого энергопотребления?
О. Частота кадров снизится до 30 кадров в секунду, а задержка может достигать 60 мс и выше.

В. Могу ли я делать фото посредством цифровой FPV системы?
О. Нет.

В. Поддерживает ли видеопередающий модуль регулировку параметров контроллера полёта?
О. Да. Но регулируются только определённые параметры контроллера полёта.

В. С какими версиями программного обеспечения для полётных контроллеров совместим видеопередающий модуль?
О. Betaflight 4.1.0 и выше.

В. Совместима ли цифровая FPV система с пультами дистанционного управления других разработчиков?
О. Да, но при использовании цифровой FPV системы с другими пультами дистанционного управления потребуется дополнительный приёмник. При использовании DJI FPV пульта управления он не требуется.
