Caddx Nebula Nano Kit: цифровая FPV система для Whoop и Toothpick дронов
О комплекте
Caddx Nebula Nano Digital FPV Camera Kit — это ещё один усовершенствованный цифровой FPV комплект, теперь уже от разработчиков Caddx, авторизованный DJI Innovations, который поддерживает передачу цифрового видеосигнала на 5.8 ГГц в качестве 720p при 60/120 кадр/с. Реализован для небольших FPV квадриков, вес комплекта составляет всего 24 грамма (без антенны). Он абсолютно совместим с DJI FPV очками обеспечивающими вывод цифрового изображения высокой чёткости в режиме реального времени на расстоянии до 4 километров и DJI пультом дистанционного управления, освобождая тем самым пользователя от необходимости отдельно приобретать и дооснащать дрон приёмником. Видеопередающий модуль Caddx Vista, так же как и DJI FPV модуль позволяет летать группой до восьми дронов, выделяя для каждого отдельный канал, что помогает уменьшить перекрёстные помехи и тем самым максимально реализовать лётный потенциал пилота.
Состав комплекта
В состав комплекта Nebula Nano Digital FPV Camera Kit входят:
- Цифровая FPV камера Caddx Nebula Nano
- Коаксиальный кабель
- Видеопередающий модуль Caddx Vista
- Caddx антенна (ipex)
Разработчики Caddx и DJI работали совместно над выпуском нового поколения цифровых HD FPV передатчиков. Vista полностью авторизована DJI и совместима с их FPV системой. Более того, видеопередающий модуль Caddx Vista был спроектирован так, чтобы быть легче и меньше, чем DJI Air Unit Module, а также он получил крепежные отверстия для более лёгкого монтажа на ваш квад!
Комплектация
Разработчик реализует Nebula Nano Digital FPV Camera Kit в стандартной комплектации, которая предлагает на выбор пользователя цвет камеры (серый/чёрный) и длину коаксиального кабеля (8/12 см). А также доступен расширенный комплект «DJI Google Combo» в двух вариантах комплектования. Caddx антенна (ipex) в стандартный комплект не входит и докупается отдельно.
Стандартный комплект
- Caddx Nebula Nano Digital FPV Camera Kit
- Инструкция
Комплект DJI Goggle Combo
Caddx Vista special combo (Bundle 1)
Caddx Vista special combo (Bundle 2)
Спецификация
Caddx Vista Kit
| Вес: | Vista Kit (включая FPV камеру): 24 г Антенна: 2.5 г |
| Размеры: | Vista Kit: 30 × 29 × 13 мм Коаксиальный кабель: 80/120 мм |
| Раб. диапазон частот: | 5.725 — 5.850ГГц |
| Мощность передатчика (EIRP): | FCC/SRRC/MIC: < 1000 мВт CE: < 25 мВт |
| Антенный коннектор: | u.FL |
| Мин. задержка с FPV камерой Caddx Nebula Nano (от начала до конца): | 720p при 60 кадр/с: 32 мс |
| Мин. задержка с DJI FPV камерой (от начала до конца): | Low Latency Mode (720P при 120 кадр/с): <28 мс High-Quality Mode (720P при 60 кадр/с): <40 мс |
| Макс. расстояние FPV удаления: | FCC/SRRC: 4 км CE: 0.7 км |
| Интерфейс ввода/вывода: | USB-C/IPEX/Порт 3-в-1 |
| Поддерживаемые полётные контроллеры: | F3/F4/F7 |
| Раб. диапазон температур: | 0 — 40°C |
| Входное напряжение: | 7.4 — 26.4В |
| Выходная мощность: | 25мВт/200мВт/500мВт/700мВт |
| FPV камера Caddx Nebula Nano: | Матрица: 1/3-дюймовая CMOS Разрешение: 720p при 60 кадр/с Объектив: 2.1мм; f/2.1 Затвор: Rolling shutter FOV: 150° (Д); 122° (Г); 93° (В) FPV задержка: 32 мс Диапазон раб. температур: -20°C до 60°C Вес: 4.5г Размеры: 14 × 14 × 21 мм (возможно расширение до 19 × 19 мм) |
| DJI FPV камера: | Матрица: 1/3.2-дюймовая CMOS; Эфф. Пикселей 4Млн Разрешение: 720p при 60/120 кадр/с Объектив: 2.1мм; f/2.1 Затвор: Rolling shutter FOV: 150° (Д); 122° (Г); 93° (В) FPV задержка: 28/40 мс ISO: 100 — 25600 Размеры: 22.1 × 21.1 × 20.1 мм Вес: 8.2 г |

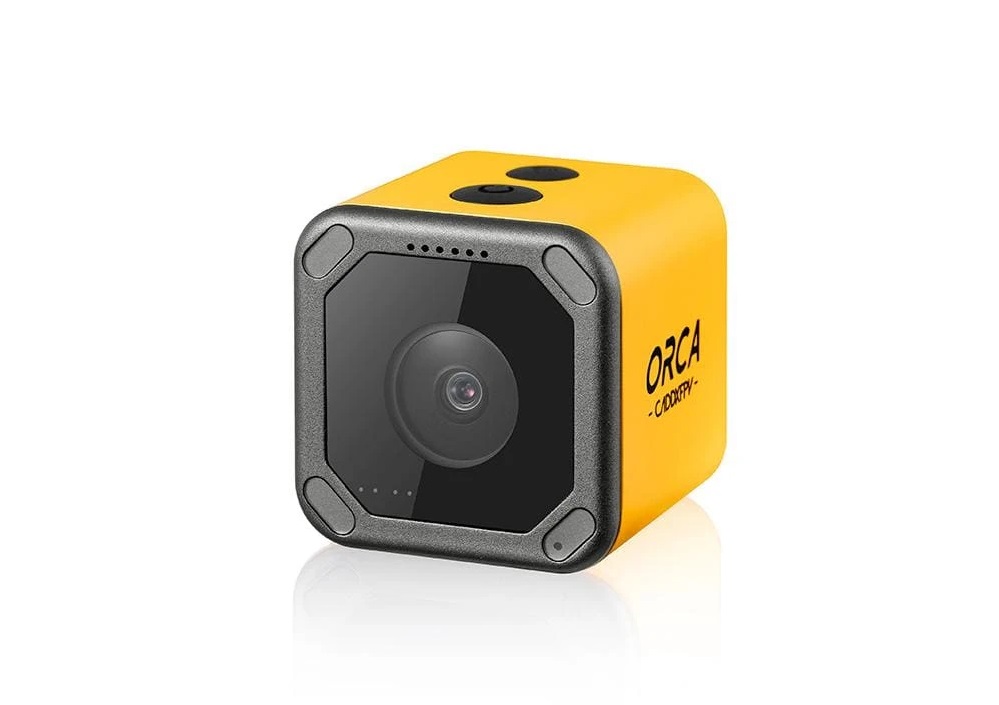

Caddx Orca
| Размеры: | 38 × 38 × 36 мм |
| Вес: | 58 г |
| FOV: | 160° |
| Объектив: | M12 7G |
| Audio: | DUAL DIGITAL MIC |
| ЦП: | Dual core dual system |
| Матрица: | 1/2.3-дюймовая Sony IMX377 (с расширенной апертурой) |
| Режимы видео: | 4K при 30 кадр/с (16:9) 2.7K при 60 кадр/с (4:3) 1440P при 60/30 кадр/с (4:3) 1080P при 120/60/30 кадр/с (16:9) 720P при 120 кадр/с (16:9) |
| Битрейт: | 30/50/70 Мбит/с |
| Видео система: | NTSC/PAL |
| ISO: | OFF/100/200/400/800/1600 |
| Anti-Shake: | да |
| Режимы сцены: | Auto/Personage/Scenery/Defog |
| Сжатие: | H.264/H.265 |
| Поворот изображения: | поворот на 180° |
| Тайминг записи видео: | Off/1 мин/5 мин/10 мин |
| Водонепроницаемость: | IP64 |
| АКБ: | 900 мАч |
| Вход. напряжение: | 5В |
| Карта памяти: | Micro SD 128Гб |
Цена
Caddx Nebula Nano Digital FPV Camera Kit доступен для покупки. Разработчик установил следующие цены в зависимости от комплектации:
- Caddx Nebula Nano Kit — 125$
- Caddx антенна (ipex) — 8$
- Caddx Vista special combo (Bundle 2) — 699$
- Caddx Vista special combo (Bundle 1) — 779$
