DarwinFPV F7-100A «Cement»: водонепроницаемый и ультрапрочный стек

Удароустойчив и водонепроницаем

Хай гайз! Вслед за приёмником серии «Cement» ExpressLRS разработчик DarwinFPV на днях представил универсальный стек из этой же серии, включающий в себя полётный контроллер и ESC. Принцип тот же: аппаратура реализована таким образом, чтобы быть устойчивой к ударам и избыточной влажности. В спецификации разработчик указывает степень защиты от воды и пыли с индексом IP67, что означает защиту от пыли и погружения на глубину до 1 м. Впечатляюще не так ли?! Далее подробно. Полетели!

Ключевые особенности стека

Полётный контроллер построен на базе процессора F7 с OSD, «Blackbox» на 8 Мб, 5 UART и гироскоп MPU6000 или ICM42688 (опционально). В него также встроен ESC в формате 4-в-1 DShot600/1200 на 100А, рассчитанный на 3S-6S питание. Примечателен тот факт, что все компоненты можно приобрести по отдельности, а также собрать их с помощью так называемой системы «sandwich- слоев», предназначенной для оптимизации теплоотвода.

Все они остаются водонепроницаемыми, способными выдержать погружение в воду, в том числе и с защитой от короткого замыкания. Конденсатор Panasonic, разъём XT60 и многочисленные кабели дополняют комплект поставки. Масса полётного контроллера составляет около 10 граммов, ESC — 23 грамма. Массу всего комплекта, включая защитный корпус, конденсатор и кабели разработчик не указал.

Спецификация

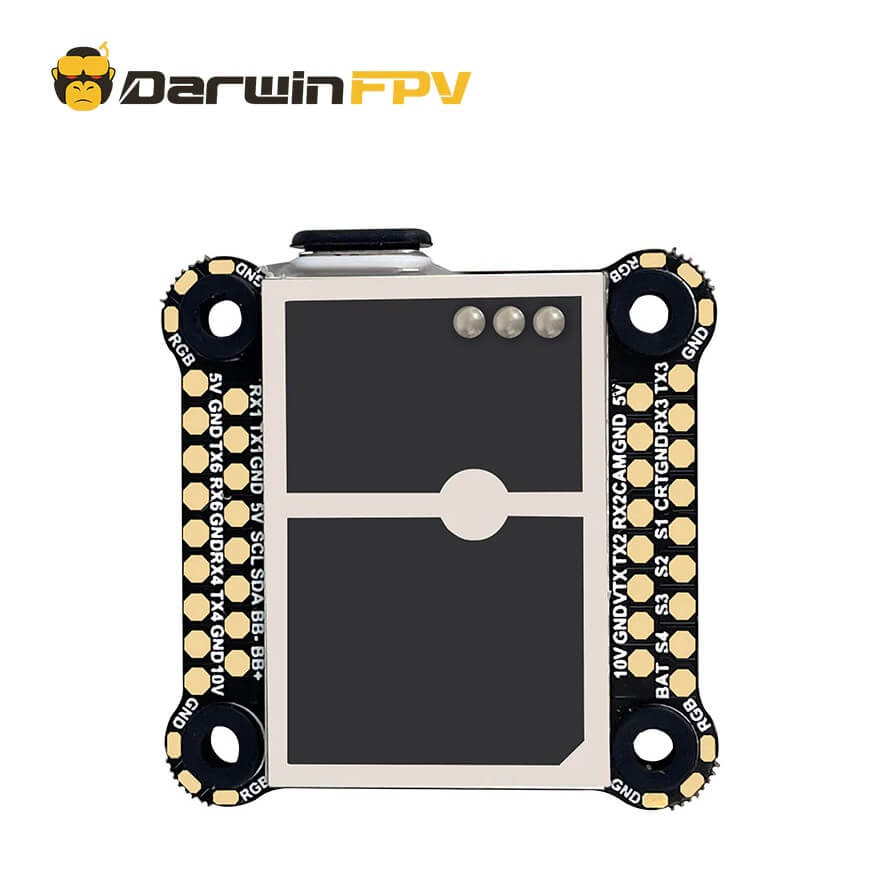

ПК

MCU:	STM32F22
Гироскоп:	MPU6000/ICM42688 (опционально)
OSD:	AT7456E
Blackbox:	Встроенный SD-модуль объёмом 8 Гб
Выход BEC:	10В/3А; 5В/3А
Резервный интерфейс:	5 × Uarts (1,2,3,4,6), 4 × Softserial, 1 × I2C, 4 × RGB, 1 × Buzzer, 1 × USER (C09)
Входное напряжение:	2-6S LiPo
Название прошивки:	DARWINF722HDV2
Монтажное отверстие:	30.5 × 30.5 мм
Размеры:	39.5 × 39.5 × 4 мм
Вес:	10.1 г ± 0.2 г

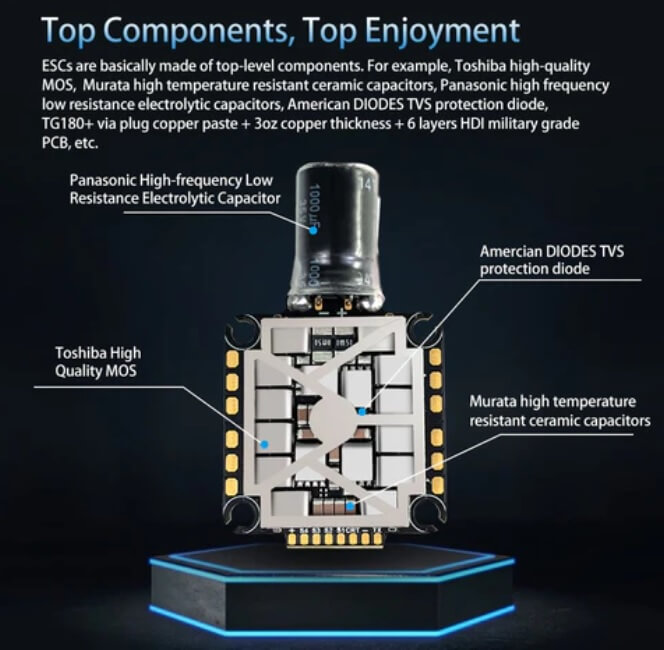

ESC

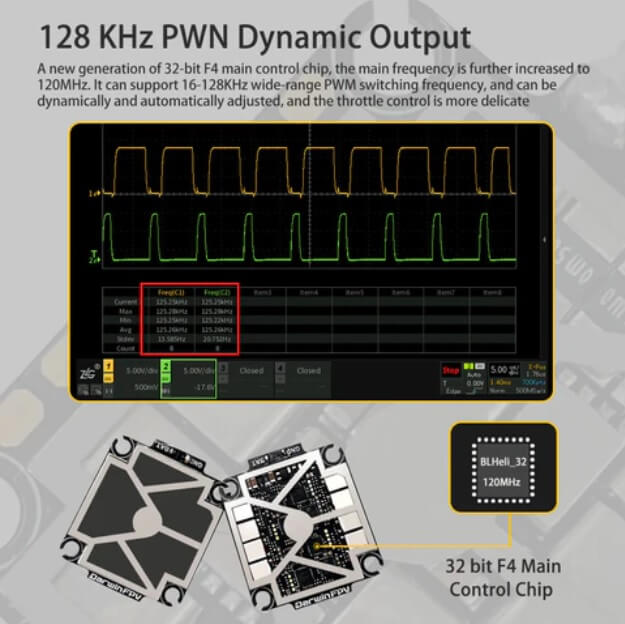

MCU:	32-битный F4 120MHz основная частота, максимальная поддержка 128KHz PWM Packet Rate
Непрерывный / Пиковый ток:	100A × 4/120A × 4 (непрерывный ток 100A требует водяного охлаждения)
Входное напряжение:	3-6S LiPo
Поддержка сигнала дросселя:	Dshot150/300/600/1200 MultiShot Oneshot42 Oneshot125
Датчик тока:	поддерживается (шкала измерителя тока: 125)
Название прошивки:	DARWIN_F4_60
Кабель питания:	длина 14AWG-120 мм (клемма ESC и электролитический конденсатор припаяны на заводе)
Коннектор питания:	XT60
Размеры:	36.8 × 42.5 × 7.5 мм
Монтажное отверстие:	30.5 × 30.5 мм
Масса:	23 г ± 0.2 г (без учёта конденсаторов и кабеля питания)
Применение:	5-10 дюймовые FPV дроны

Комплектация

ПК

DarwinFPV «Cement» Ultra Durable F7 Waterproof Flight Controller
30 мм кабель ESC (8P)
65 мм аналоговый кабель VTX (4P)
65 мм кабель GPS (6P)
65 мм кабель приемника (4P)
65 мм кабель HD VTX (6P)
4 × M3*4,5 мм амортизирующие шарики (устанавливаются на FC)
Наклейка

ESC

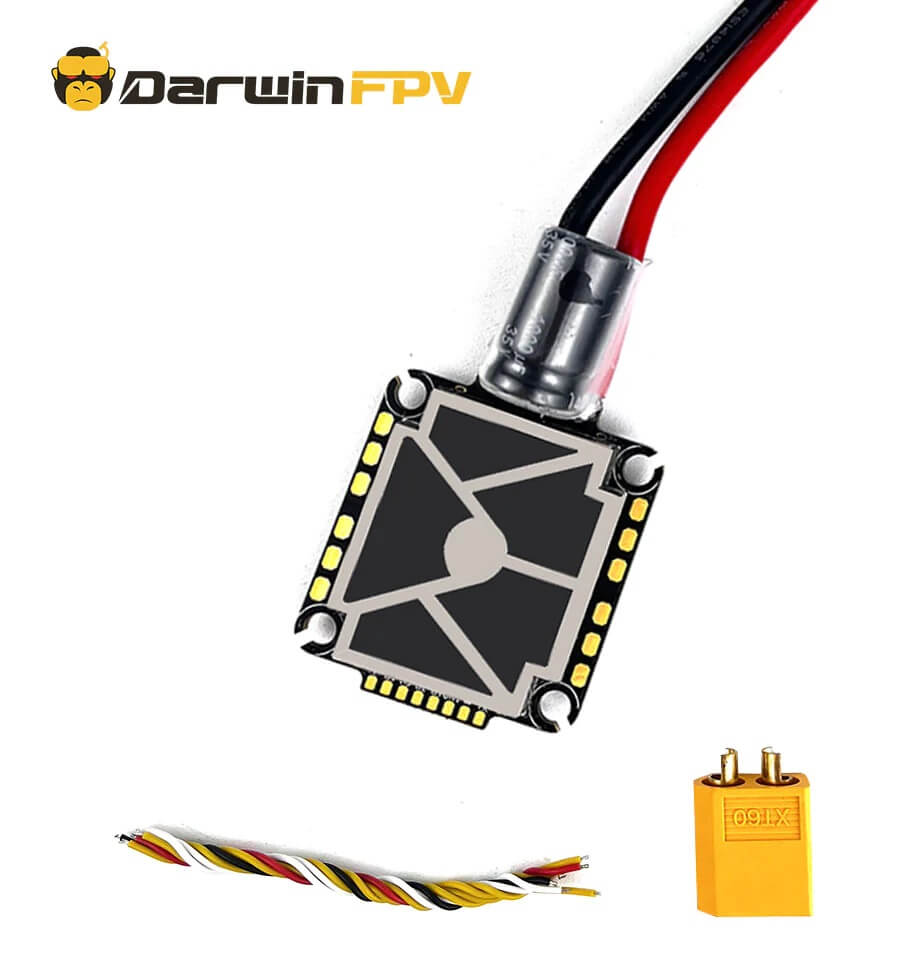

DarwinFPV «Cement» Ultra Durable 100A Waterproof ESC
30 мм кабель ESC (8P)
Коннектор XT60
Кабель питания 14AWMG длиной 120 мм (припаян к ESC)
Электролитический конденсатор 35V/1000uF (припаян к ESC)
4 × амортизирующие шарики M3*6.6 мм (установлены на ESC)
Наклейка

Стек

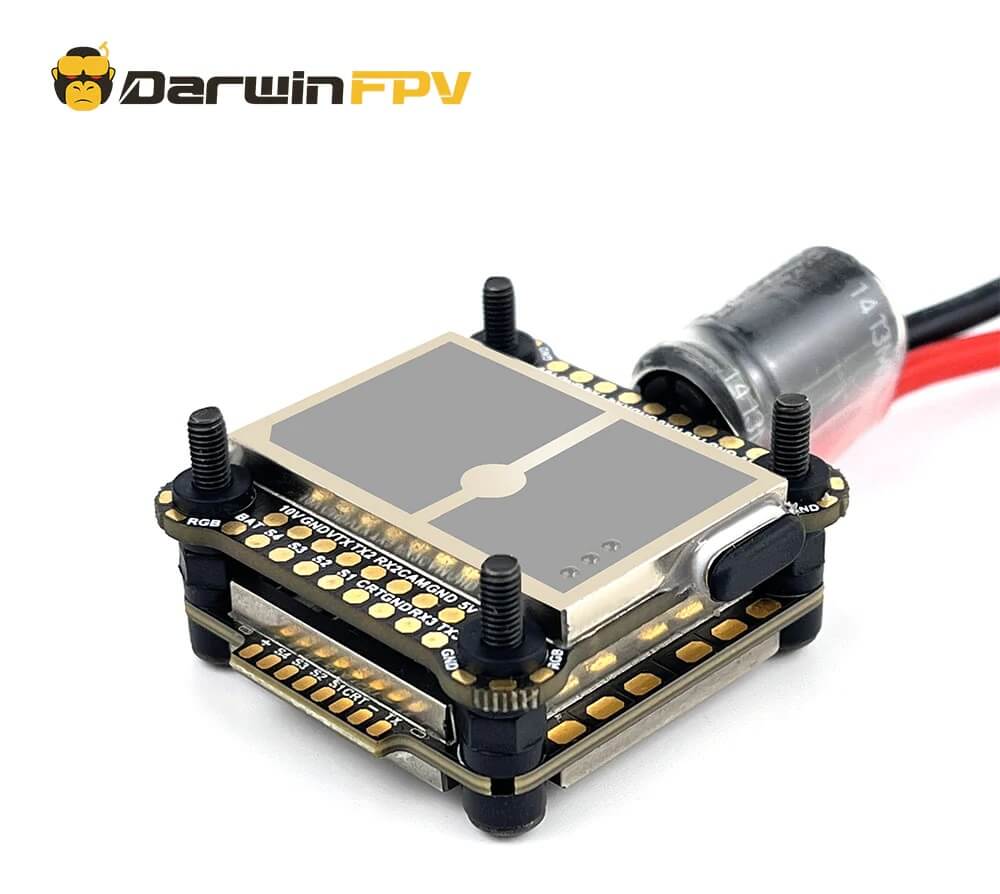

DarwinFPV «Cement» Ultra Durable F7-100A Waterproof Stack
30 мм кабель ESC (8P)
65 мм аналоговый кабель VTX (4P)
65 мм кабель GPS (6P)
65 мм кабель приемника (4P)
65 мм кабель HD VTX (6P)
Коннектор XT60
14AWMG кабель питания (длина 120 мм, припаян к ESC)
Электролитический конденсатор 35V/1000uF (припаян к ESC)
4 × M3*4,5 мм амортизирующие шарики (установлены на FC)
4 × M3*6,6 мм амортизирующие шарики (устанавливаются на ESC)
4 × M3*25 винта с внутренним шестигранником черного цвета 304 (устанавливаются на стеке)
4 × нейлоновые гайки M3
Наклейка

Цена и доступность

Все компоненты, как по отдельности, так и в стеке уже доступны для покупки в онлайн магазине разработчика по следующим ценам:

Cement Stack (ICM42688) — 132.98$
Cement ESC — 92.98$
Cement FC(ICM42688) — 52.98$
Cement Stack (MPU6000) — 162.98$
Cement FC (MPU6000) — 82.98$

О разработчике

Darwinfpv — известный в хобби китайский разработчик, занимающаяся разработкой и производством, как отдельных высокопроизводительных и высококачественных компонентов для FPV дронов, так и готовых к полёту FPV решений.

На этом у нас всё, мы очень надеемся, что вы не зря потратили драгоценное время. Дайте нам знать, что вы думаете о водонепроницаемом стеке F7-100A «Cement» в комментариях ниже. И оставайтесь с нами! Чтобы быть в курсе всех последних новостей о лучших беспилотных летательных аппаратах, слухов, анонсах и отзывах, а также следите за нами в нашей группе ВК. Летайте безопасно. Всем мира и добра!
