HBRC HB64: бесколлекторный TinyWhoop

HBRC HB64: бесколлекторный TinyWhoop

Введение

Медленно, но верно бесколлекторные моторы начинают входить в комплектацию нано дронов TinyWhoop. Одним из первых недорогих серийно продаваемых квадриков стал популярный на сегодня среди любителей — HBRC HB68. Квадрокоптер HBRC HB64 в отличии своего брата стал чуть меньше, легче и при этом прибавил в скорости благодаря более скоростным моторам. В остальном HB68 и HB64 технических различий не имеют.

Особенности

  • Полётный контроллер F3, с встроенным OSD
  • Совместим с конфигуратором Betaflight 3.x.x. OMNIBUS
  • ESC 5A BLHeli_S Dshot
  • Б/К моторы D0603 16000KV (модель HB68 14000KV)
  • Видеомодуль 600TVL FOV: 120° + WTX 25мВт 48 каналов
  • Приёмник FS-RX2A
  • Время полёта 3-4 мин
  • Рама 64мм
  • Кольцевая защита несущих винтов
  • Полетный вес 30 грамм



Комплектация

Квадрик приходит в BNF комплектации без аппаратуры управления:

  1. Дрон HB64
  2. Приёмник FS-RX2A
  3. АКБ 1S 250/260mAh 30C
  4. 4 × четырех лопастных несущих винта (BL31)
  5. 4 × запасных трех лопастных несущих винта (КК31)
  6. L-образный USB адаптер
  7. Ключ съёмник несущих винтов

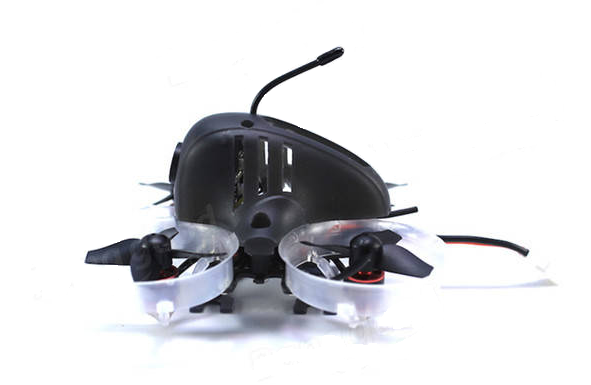

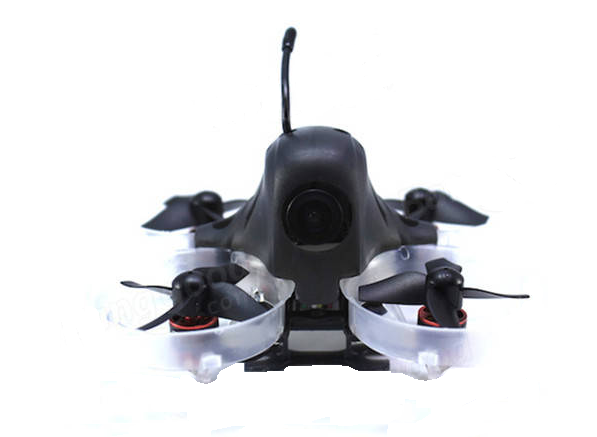

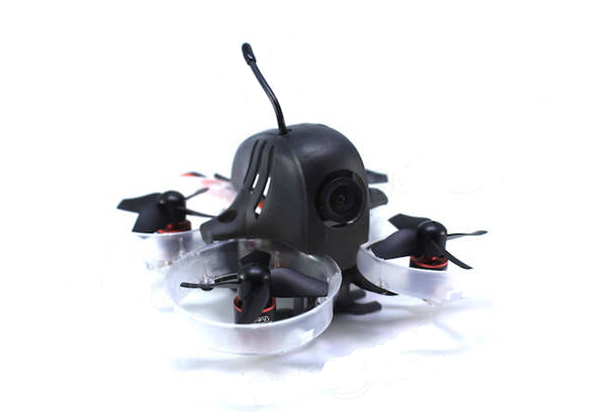

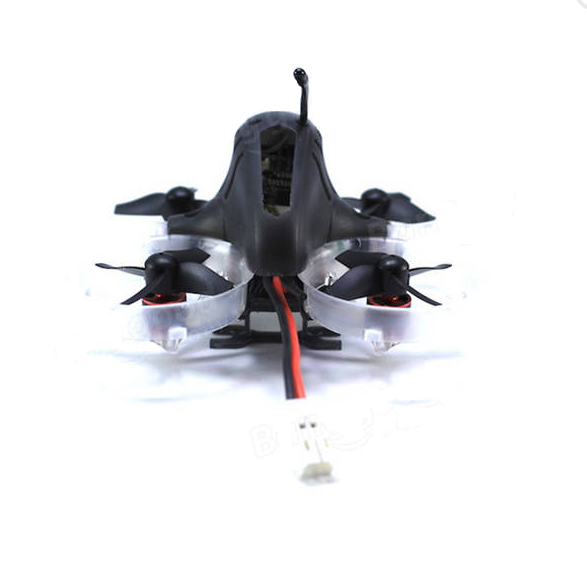

Внешний вид

Спецификация

Рама:
X-образная 64мм

Вес:
24 грамма без АКБ / 30 грамм с АКБ

Питание:
1S 3.85В 260мАч/ 250мАч 30C с коннектором PH2.0-2P

Вес АКБ:
6.5-6.9 грамм

Время полёта:
3-4 минуты (с АКБ 260мАч)

Приёмник:
FS-RX2A



Полетный контроллер:
F3 (TF3-OSD) с встроенным OSD

Процессор:
STM32F303CCT6 (72MHZ, 256K FLASH)

Сенсор:
SPI MPU-6000

Поддерживаемое ПО:
конфигуратор Betaflight 3.x.x OMNIBUS

BEC:
встроенный 5V/0.5A

Программирование LED:
поддерживает

Программирование ESC:
поддерживает

Бузер порт:
да



ESC:
5A BLHeli_S Dshot

ПО для ESC:
BLHeli_S 16.6

Непрерывный ток:

Пиковый ток:
6A (5s)

Питание:
1S LiPo

Поддерживаемые протоколы:
Dshot150/300/600, PWM, Oneshot125, Multishot



Моторы:
бесколлекторные D0603 16000KV

Несущие винты:
31 мм



FPV камера + VTX:
600TVL FOV: 120° + 25мВт 48-канальный видеопередатчик

Система цветности:
PAL/ NTSC



Цена

HBRC HB64 уже доступен на Banggood по цене 127.99$. (цена HBRC HB68 — 118.63$)
