Обзор квадрокоптера Hubsan H111D

Hubsan H111D фото квад пульт

После большого успеха миниатюрного квадрокоптера Hubsan X4 H111 в 2014 году, все мы ожидали увидеть от Hubsan чего-то лучше. Вместо того что бы придумывать новую модель, они решили усовершенствовать старый, популярный — X4 Nano H111. Плюс добавить ему новые функции. Встречайте квадрокоптер Hubsan H111D.



Особенности

  • Оборудован 5.8ГГц системой
  • HD Камера 720P
  • Headless режим
  • 6-ти осевой гироскоп
  • Подходит для полетов на улице и в помещении
  • LED подсветка
  • Пульт управления на частоте 2.4ГГц со встроенным 4.3 дюймовым монитором
  • Время полета до 6 минут
  • Радиус управления до 50 метров



Модельный ряд

Были представлены 2-а варианта дронов:

  • H111C (X4 Nano Plus) — с камерой разрешением 720p
  • H111D (Nano FPV Q4) – помимо камеры 720p имеет FPV на частоте 5.8ГГц





Hubsan H111D Nano FPV Q4 – универсальный нано дрон, имеющий основные функции. Единственное что расстроило, отсутствие функции удержания высоты. Если сравнивать Cheerson CX-10WD-TX и Hubsan H111D. Второй имеет более профессиональную FPV на частоте 5.8ГГц, чем первый, у которого FPV передаются по средствам Wi-Fi.





Спецификация

Бренд:
Hubsan

Модель:
H111С / H111D

Вес (с АКБ):
17.8гр.

Размер дрона:
6.8 × 6.8 × 2.5 см

Стабилизация:
6-осевой гироскоп

Максимальная скорость:
до 36км/ч

Управление:
4 канала на частоте 2.4ГГц

Питание трансмиттера:
4 × AA1.5V

FPV:
частота 5.8ГГц

Время полета:
≈ 6 минут

Время зарядки:
30 минут

Камера:
720p

Радиус управления:
50 метров



Комплектация

  • квадрокоптер Hubsan H111D
  • аккумулятор 1S 3.7V 180mAh LiPo
  • USB кабель для заряда АКБ
  • трансмиттер (питание от 4-х «АА» 1.5V докупаются отдельно )
  • 4 × запасных несущих винта
  • инструкция

Hubsan H111D комплектация

H111D приходит в стильной, черной коробке с прозрачным окошком, через которое видно квадрокоптер. С такой коробкой нет ощущения, что  купил дешевый, китайский дрон, как в случае с другими брендами (JJRC, Eachine).

Кроме миниатюрного квадрокоптера и огромного пульта управления в коробке имеются: USB зарядка, один набор запасных винтов и инструкция. К сожаления, в комплект не входит карта памяти, поэтому придется докупать ее отдельно. Подойдет micro SD карта, объемом от 4 до 8 гигабайт.

Первое с чего стоит начать знакомство с дроном, это изучение инструкции. Потому что в ней подробно описано как подготовится к полету и как управлять дроном во время полета. В ней также описаны детали конструкции и дана схема в разобранном виде, если H111D потребуется ремонт.





Внешний вид

Дизайн Hubsan H111D унаследовал от предшественника. В основном все детали дрона (включая моторы) закреплены на основной плате, такой факт является минусом т.к. при серьезной аварии под замену идет плата целиком. Внутренние части (камера, аккумулятор, приемник и передатчик) спрятаны в корпусе исполненного из прочного и легкого материала ABS. Моторы легко снимаются, но без пайки не обойтись.

Аккумулятор встроен в корпус как у большинства дронов этого класса. На задней части дрона под разъемом для зарядки, располагается крошечный включатель питания.

Несмотря на то что Nano FPV Q4 умеет летать в режиме headless, он имеет разные цвета передних и задних винтов. Спереди белые, сзади зеленые. Это поможет лучше ориентироваться во время полета не по FPV.

Так же для ориентации ночью пригодится LED подсветка, спереди синяя, сзади красная. Подсветка не только даст вам больше видимости, но и придаст полетам больше зрелищности.

Hubsan H111D вид спереди

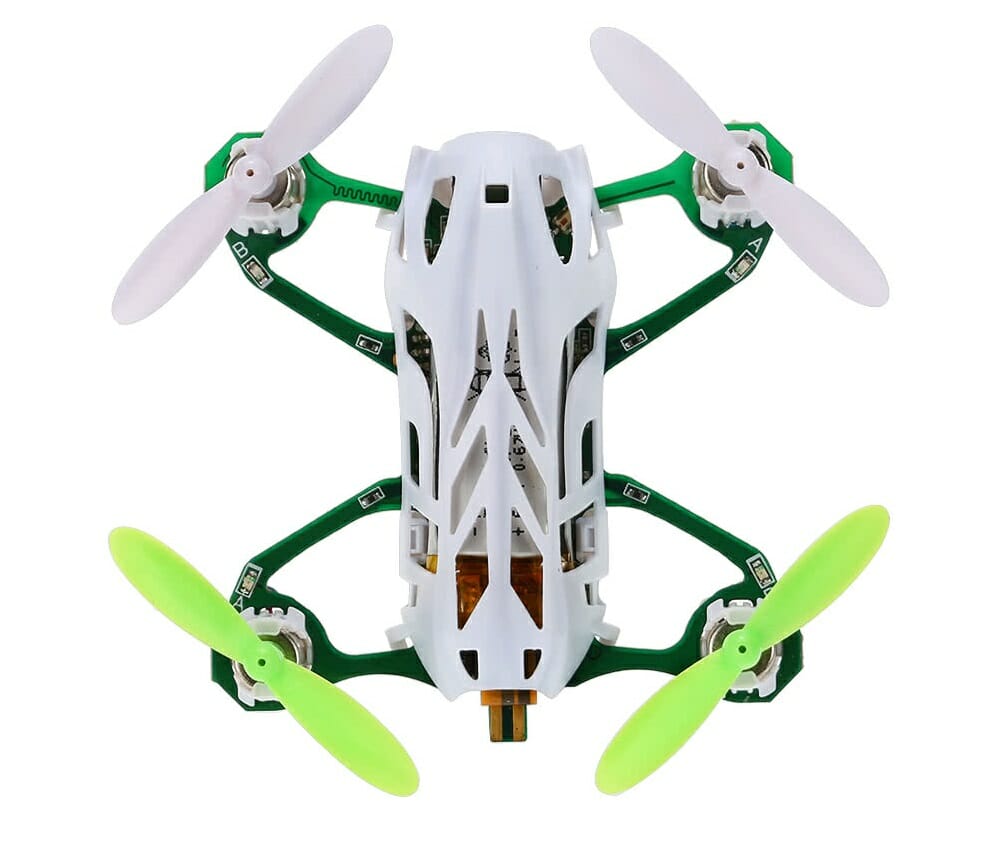

Hubsan H111D вид сверху

Hubsan H111D вид сзади

Hubsan H111D масштаб





Камера

Камера у Hubsan H111D интегрирована в корпус и как оказалось имеет очень маленький угла обзора, что в свою очередь серьезно усложняет управление в режиме FPV и это самый серьезный минус.

На дроне нет слота для карты памяти, потому что видео файлы сохраняются на карту памяти microSD, вставленную в пульт управления. Разрешения записанного видео составляет 1280×720p. Видео пишет в формате AVI. Две минуты записанного видео, занимают примерно 100 мегабайт на карте.

Качество записанного видео оставляет желать лучшего. Видео картинка записывается с монитора пульта управления, соответственно на записи присутствуют помехи. Но давайте вспомним цену дрона, после этого все встанет на свои места. Так же расстроило что камера способна записывать только видео, без возможности делать фотографии.

Hubsan H111D фото дрона



Пульт управления

Квадрокоптер Hubsan H111D укомплектовывается самым распространенным трансмиттером которым компонуются все дроны с функцией FPV. Первое, что бросается в глаза, это внушительный размер пульта управления. Наличие такого пульта в комплекте объясняется главной функцией дрона это FPV полет, а для этого необходим дисплей на который будет выводиться картинка с камеры дрона в режиме онлайн. Питание осуществляется от 4 пальчиковых батареек что можно так же отнести к минусам, т.к обычный LiPo аккумулятор было бы куда лучше и практичнее.

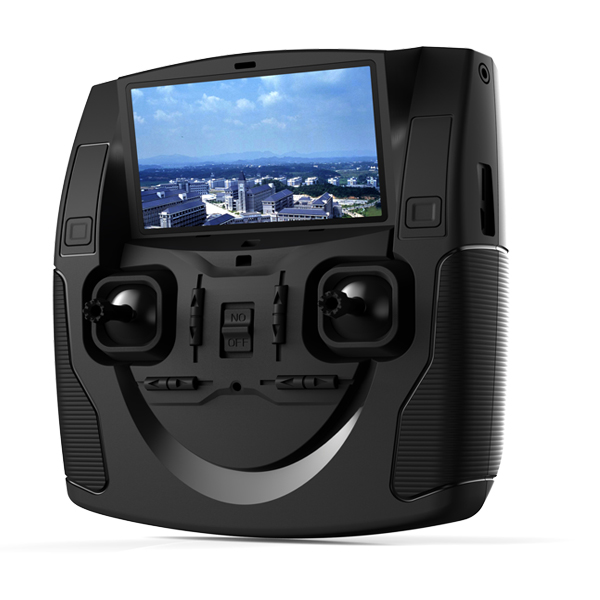

Hubsan H111D transmitter photo







Переоборудование трансмиттера под LiPo аккумулятор не составляет большого труда. Например для этого необходимо до заказать АКБ с характеристиками 7.4V 1000mAh 25C Lipo с JST разъемом и питающие жгуты с аналогичным разъемом. Их будет необходимо припаять к плате трансмиттера, предварительно разобрав его (все это продается на известных торговых площадках инета).





пайка проводов

*так выглядит пульт после удаления батарейного отсека (он крепиться на заглушках в самом пульте) в освободившееся место устанавливается LiPo. Купленные жгуты с JSTразъемом припаиваются к контактам питания на плате.





На верхней части пульта расположен LCD монитор 4.3 дюйма, на который выводится картинка с камеры. Так же в пульт интегрирован видео регистратор (DVR) который обеспечивает запись, хранение и воспроизведение видео материала.

На пульте кроме обычных джойстиков и тримм. кнопок, есть еще пара кнопок которые расположились чуть выше стиков управления. Правая включает и выключает запись видео. А вот левая не активна и не имеет никакого назначения для квадрокоптера Hubsan H111D.

Переключение между нормальным режимом полета и режимом эксперт, осуществляется с помощью зажатия сверху правого стика на 0,5 секунды. Headless режим активируется такими же манипуляциями со стиком газа. Флипы активируются зажатием стика газа на 1.5 секунды.

С правой стороны пульта управления  располагается слот для карты microSD  и порт miniUSB. Карта памяти должна быть вставлена в слот до включения пульта. Через USB вы можете скачать записанное видео на компьютер.



Меню

Конфигурационное меню на пульте можно вызвать одновременным зажатием стика газа в нижней позиции и длительного зажатия правого стика в верхней. На экране появится следующие настройки:

  • Воспроизведение записанного видео
  • Настройки даты и времени
  • Форматирование карты памяти
  • Настройка управления
  • Настройка чувствительности
  • Ручной выбор FPV частоты



Hubsan меню пульта





Если размер монитора на пульте кажется вам маленьким, вы можете использовать любой другой монитор работающий на чатсоте 5.8ГГц.





Летные качества

После первых нескольких полетов на Hubsan H111D по квартире я был удивлен, насколько стабилен этот крошечный дрон. Даже, несмотря на отсутствие функции удержания высоты, квадрокоптер очень легко держать на одной высоте, минимальным движением стика  газа.

В соответствии с вашими навыками полета по FPV, вы можете выбрать нормальный режим либо эксперт. Новичкам советую начинать с нормального режима так вы значительно с экономите на несущих винтах как минимум.

Трансляция FPV работает нормально за исключением раздражающих горизонтальных полос, которые вероятно появляются от электрического шума коллекторных моторов. Когда же моторы не работают, картинка на мониторе смотрится хорошо.



Hubsan to flight





В случае если дрон начнет летать в хаотичном направлении, рекомендуем откалибровать его заново. Нажмите и держите джойстик газа в позиции низ-право и быстро двигайте правым джойстиков слева на право.





Аккумулятор

По факту Hubsan H111D укомплектовывается одно баночным литий-полимерным аккумулятором ёмкостью 180mAh. Обеспечивает полет дрону в течение 3-4 минут, это время вдвое меньше чем обещано производителем, но возможно я летаю слишком агрессивно. После полета дрон не слабо нагревается из-за работы приемника с передатчиком.



Hubsan H111D battery



Если дрон улетит за пределы дальности управления пульта, то моторы немедленно остановятся и квадрик упадет. С одной стороны это не даст ему улететь от вас далеко, с другой же, летая на открытом воздухе пилот рискует его потерять. Будьте внимательны и выбирайте открытые участки для полета!



Цена

На различных торговых площадках инета цена задрон:

  1. H111C (X4 Nano Plus) — с камерой разрешением 480p, цена от 30$
  2. H111D (Nano FPV Q4) – помимо камеры 480p имеет FPV на частоте 5.8ГГц, цена от 88$

Hubsan H111D photo weight



Вывод

Hubsan H111D

$95.29
Hubsan H111D
5

Цена

5/10

    Камера

    7/10

      Функциональность

      3/10

        Время полета

        1/10

          Летные качества

          6/10

            Компактность

            10/10

              Комплектация

              5/10

                Надежность

                5/10

                  Плюсы

                  • Прочная конструкция
                  • Стабильность и простота управления
                  • FPV на частоте 5.8ГГц, встроенный монитор
                  • Два режима для новичков и экспертов
                  • Легкая замена моторов, требуется пайка
                  • Возможность просмотра записи видео на пульте

                  Минусы

                  • Малое время полета
                  • Нет функции удержания высоты
                  • Аккумулятор встроен в корпус
                  • Качество записи видео
                  • малый угол обзора камеры
                  • Горизонтальные полосы во время полета
                  • роль рамы дрона выполняет основная плата



                  Подводя итог, можно сказать, что Hubsan H111D отличный микро квадрокоптер с хорошим дизайном и привлекательной для дронов с FPV 5.8ГГц ценой. К квадрокоптеру можно применить только один эпитет – для веселья. Огорчил малый угол обзора камеры т.к. он оказался крайне не удобен для FPV полетов. Но я думаю эту проблему можно решить заменой штатной линзы например. С квадрокоптером Hubsan H111D будет интересно играть как взрослому, так и ребенку. Конечно, такие функции как удержание высоты, автоматическое приземление и взлет сделали бы Hubsan H111D еще более привлекательным для новичков но и без этих функций квадрик не становится менее интересней.



                  Фото

                  Фото с квадрокоптером Hubsan H111D

                  Hubsan H111D на фото

                  Hubsan H111D photo kvad

                  Hubsan H111D drone



                  Квадрик с доработанной камерой (теперь угол обзора в норме)

                  Hubsan H111D фото дрона с доработанной камерой



                  Видео

                  Видео с квадрокоптером Hubsan H111D



                  Квадрик с доработанной камерой



                  Модернизация камеры
