Копания Hubsan (Traxxas) на текущий момент уверенно занимает нишу как один из лучших производителей радиоуправляемых моделей. Hubsan уже успели привлечь внимание многих любителей БПЛА и это не за «красивые глаза» уж точно. Такие модели как Hubsan Х4 H107D (H107С, H107Р, H107L) уже успели обзавестись поклонниками а любители качественной съемки врятли пропустили выход в свет модели Hubsan Х4 PRO (H109S). Ну а сейчас речь пойдет о еще одной новинке от Hubsan которая заслуживает отдельного внимания — Hubsan X4 H501S.

Обзор квадрокоптера

Hubsan Х4 CAM brushless (H501S) – гоночный дрон попадающий под стандарт 250, имеющий FPV комплект в купе с камерой которая умеет снимать видео в HD качестве (1080Р), оснащенный встроенным GPS модулем и самое главное на H501S стоят бесколлекторные моторы.

Пропала связь с дроном или пилот настолько увлекся, что вылетел за пределы радиообмена? Для Hubsan Х4 CAM brushless (H501S) это не проблема, потому что он сам вернется к пилоту благодаря опции «Failsave», так же благодаря функции «Return to home» (RTH) пилот принудительно сможет вернуть дрон в место дислокации а при желании переведет полет в ручное управление.

Благодаря функции «Follow-Me» вы сможете обратить внимание дрона на себя, а тот в свою очередь отснимет отличный кадры с вашим участием. Порадует режим удерживания высоты «Altitude Hold Mode», при его активации дрон зависает на той высоте, на которой он находился в текущий момент полета и ничто и никто не сможет заставить его сменить позицию. (см. видео ниже)

Присутствует и режим «Headless Mode» который придется кстати для новичков. Мощная батарея дает возможность наслаждаться полетом до 20 минут. Полное время заряда аккумулятора 150 минут. Полетный вес (с учетом батареи) ≈ 435-445гр. Отличная светодиодная подсветка.

Полетные качества дрона на высоте, послушный, пилоту не имеющему опыта не составит труда быстро адаптироваться к управлению дроном. Вертикальная тяга без преувеличения хорошая. На просторах китайского рынка уже предлагаются варианты подвеса для этой модели, позволяющие дооснастить дрон более качественной камерой.

Стоит понимать, что Hubsan X4 H501S в первую очередь гоночный дрон и для съемок он годится в самую последнюю очередь.

Hubsan H501S X4 5.8G FPV функция автовозврата

Hubsan H501S X4 5.8G FPV режим удержания высоты

Hubsan H501S X4 5.8G follow me

Hubsan H501S X4 5.8G FPV headless mode

  1. Гоночный дрон попадающий под стандарт 250
  2. FPV комплект в купе с камерой которая умеет снимать видео в HD качестве (1080Р)
  3. Оснащен встроенным GPS модулем
  4. Бесколлекторные моторы
  5. Опция «Failsave»
  6. Функция «Return to home»
  7. Функция «Follow-Me»
  8. Режим удерживания высоты «Altitude Hold Mode»
  9. Режим «Headless Mode»

Hubsan H501S X4 5.8G FPV в полете вид спереди

Первый запуск

Собрав Hubsan X4 H501S в полетное состояние, отложите установку несущих винтов и приступайте к привязке его к пульту и калибровке компаса.

Для этого установите 4-ре батарейки формата «АААА» в пульт управления (в комплекте не поставляются). Установите дрон на горизонтально ровную поверхность. Подключите аккумулятор к дрону (идет в комплектации). Сразу после его подключения на дроне начнут мигать светодиоды на передних лучах, а на задних будут гореть постоянно.

Включите пульт управления, светодиоды на дроне начнут мигать хаотично, после на дисплее пульта появиться онлайн видео картинка, передаваемая с HD — камеры дрона. Привязка пульта к квадрокоптеру закончена. Приступаем к калибровке компаса.

Для этого приподнимите дрон от поверхности и строго в горизонтальном положении по часовой стрелке вращаете его на 360º (как правило 2-а оборота вокруг оси, диодная подсветка в этот момент светится красным цветом) до того момента пока на нем светодиоды не станут мигать зеленым цветом.

Далее переводим дрон в вертикальное положение (камерой вниз) и также вращаем его вокруг своей оси по часовой стрелке пока на дроне не погаснут зеленые светодиоды (так же 2-ва оборота вокруг оси). Все калибровка компаса закончена, дрон готов к полету. Установите несущие винты.

Комплектация

  • 1 × квадрокоптер Hubsan H501S X4 5.8G FPV
  • 1 × пульт управления 2.4 GHz  с встроенным LCD экраном (питание от 4-х батареек формата «АААА»)
  • 1 × литий-полимерный аккумулятор 7.4V 2700mAh 10С 20Wh
  • 1 × зарядное устройство
  • 1 × блок питания к зарядному устройству
  • 1 × пара несущих винтов «А»
  • 1 × пара несущих винтов «B»
  • 2 × запасных пары несущих винтов «А» и «B»
  • 1 × ключ (для установки несущих винтов)
  • 1 × инструкция

Hubsan H501S X4 5.8G FPV комплектация

Оснащение дрона

Камера

Hubsan Х4 CAM brushless (H501S) имеет на борту встроенную HD камеру, которая снимает видео в разрешении – 1920 × 1080p при скорости 17 кадр/сек.

Несмотря на то, что на Hubsan H501S уже предлагаются различные варианты подвеса с целью дооснащения более мощной камерой, все же лучше оставить заводской вариант т.к. встроенная камера отлично снимает видео как днем,  так и ночью. Тем самым вы оставите полетные качества дрона неизменными, что не скажешь про любую другую подвешенную камеру, которая значительно снизит динамические показатели дрона.

Hubsan H501S X4 5.8G FPV аэрофотосъемка

Один из вариантов подвеса для Hubsan H501S X4 5.8G FPV

Hubsan H501S X4 5.8G FPV подвес для камеры

Аккумулятор

Интеллектуальная батарея 7.4V 2700mAh 10С 20Wh LiPo большой емкости увеличивает время полета до 20 минут. Вес аккумулятора 105гр.

Hubsan H501S X4 5.8G FPV батарея АКБ

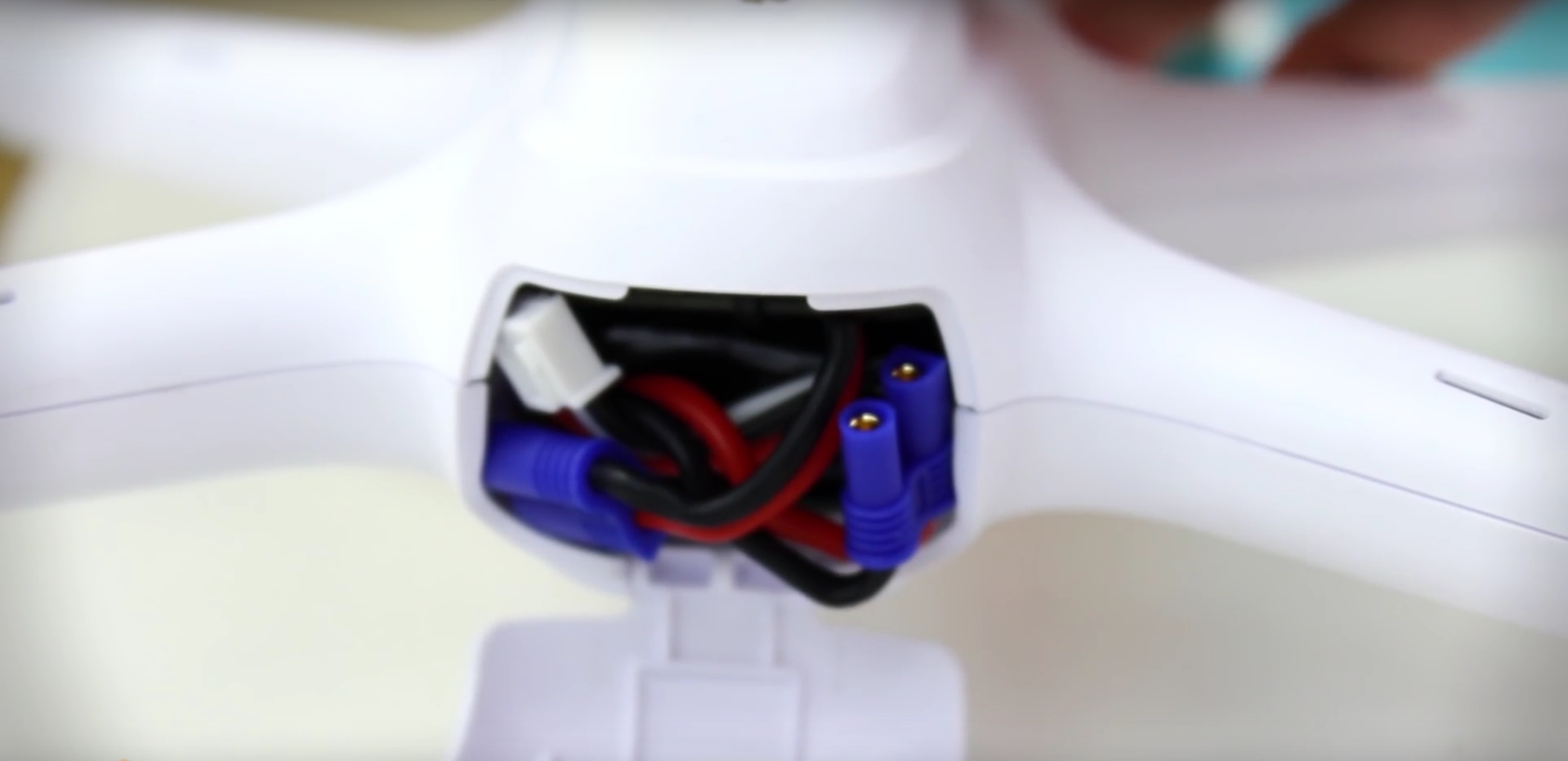

Hubsan H501S X4 5.8G FPV отсек для батареи

Моторы

Высокоэффективные бесколлекторные моторы, при их изготовлении использовались лучшие комплектующие, разработка которых осуществлялась в соответствии с современными стандартами в области радиоэлектроники. Моторы имеют высокий КПД с увеличенным сроком службы. Несущие самозатягивающиеся винты обеспечивают безопасный полет дрона и сводят на нет любые аварии связанные с их раскручиванием в полете, что в свою очередь приводит к бесконтрольному падению коптера.

Hubsan H501S X4 5.8G FPV моторы фото

Hubsan H501S X4 5.8G FPV мотор детали

Внешний вид

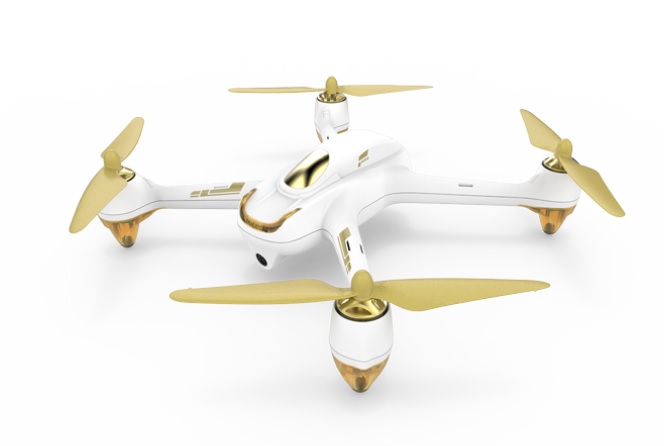

Hubsan H501S X4 5.8G FPV поставляется  на выбор в двух цветовых решениях классический белый и брутальный черный.

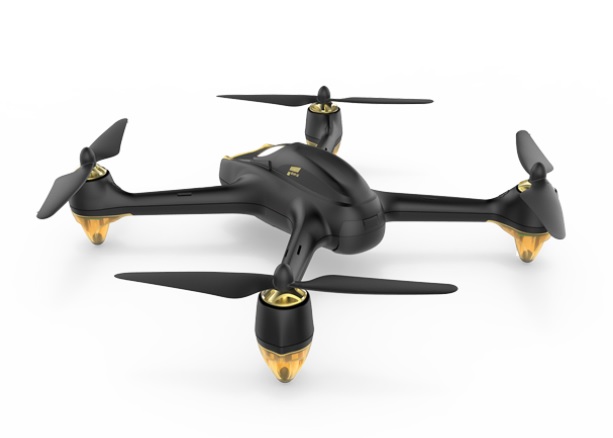

Hubsan H501S X4 5.8G FPV черный

Hubsan H501S X4 5.8G FPV черный вид

Hubsan H501S X4 5.8G FPV вид по диагонали

Hubsan H501S X4 5.8G FPV камера

Hubsan H501S X4 5.8G FPV вид сбоку

Hubsan H501S X4 5.8G FPV вид спереди

Hubsan H501S X4 5.8G FPV вид снизу

Hubsan H501S X4 5.8G FPV вид камера

Hubsan H501S X4 5.8G FPV gps

Характеристики

Основные характеристики Hubsan H501S X4 5.8G FPV

GPS:
есть

FPV:
есть

Функция «Возврат домой»:
есть

Функция «Контроль дистанции»:
есть

Максимальная дальность полета:
300 метров

Функция «Следуй за мной»:
есть

Режим «Безголовый»:
есть

Режим «Удержания высоты»:
есть

Разрешений камеры:
1080p

Тип носителя:
карта microSD / microSDHC (16Гб Макс)

Частота передачи AV сигнала:
5.8Ггц

Частота радиосигнала:
2.4 Ггц

Количество каналов:
4 канала

Режим по умолчанию:
Mode 2

Поддерживаемые режимы:
Mode 1(2)

FPV дисплей:
3.5 дюймовый ЖК-монитор

Тип батареи дрона:
литий-полимерная 7.4V 2700mah

Тип зарядки:
USB

Время полета:
до 20 минут

Время зарядки:
150 минут

Стабилизация:
6-ти осевой гироскоп

Моторы:
бесколлекторного типа

Подсветка дрона:
светодиодная

Вес:
410гр.

Габариты дрона:
220 × 220 × 70

Hubsan H501S X4 5.8G FPV слот для SD карты

Для обновления программного обеспечения в отсеке для АКБ расположился USB коннектор

Hubsan H501S X4 5.8G usb connector

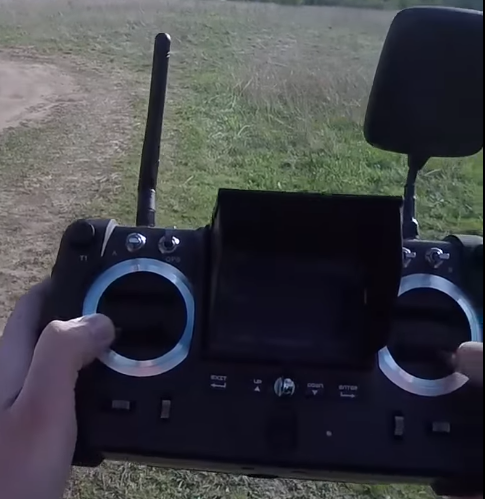

Пульт управления

В трансмиттер FPV2 standart Hubsan H501S уже встроен FPV модуль работающий на частоте 5.8Ггц, передача изображения осуществляется в режиме реального времени. Дальность передачи составляет ≈ 300 метров, но за счет некоторых твиков этот показатель можно без труда увеличить до 1200 метров.

Полетные системы телеметрии выводят на дисплей всю исчерпывающую информацию (состояние батареи дрона и пульта, режимы полета (GPS и удержание высоты, возврат домой, следуй за мной, параметры GPS)). Переключатель включения и выключения GPS располагается по левую сторону трансмиттера, активация функции «Возврат домой» по правую сторону.

Под ними располагаются кнопки: слева под переключателем «GPS» — кнопка «Сделать фото», справа под переключателем «Возврат домой» располагается кнопка «Сделать видео». Для того что бы активировать «Headless mode» достаточно нажать на левый стик и на дисплее пульта отобразится «Headless ON» (повторное нажатие на стик функцию отключает). Для активации режима «Follow me» нажмите на правый стик, об активации режима сообщит дублирующая информация на дисплее пульта управления «Follow ON» (повторное нажатие на стик функцию отключит).

На сайте производителя дополнительно предлагаются, пульт управления FPV1 professional и пуль управления работающий на ОС «Android» H7000 Android, так же для любителей джойстиков Hubsan предлагает Smart Transmitter

дальность полета ≈ 300 метров

за счет некоторых твиков (от производителя) этот показатель можно без труда увеличить до 1200 метров.

время полета до 20 минут

время заряда АКБ = 150 минут

Hubsan H501S X4 5.8G FPV пульт управления

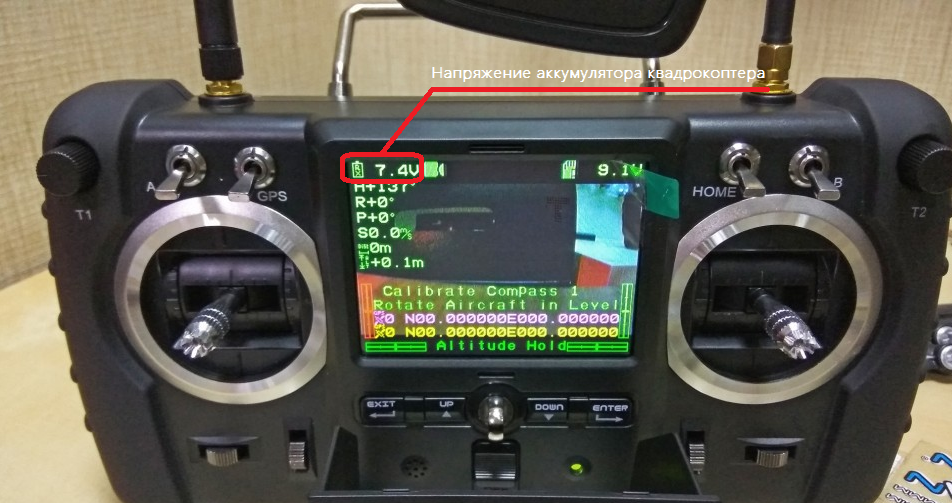

Hubsan H501S X4 5.8G FPV дисплей пульта

Smart Transmitter для любителей джостиков

Hubsan H501S X4 5.8G FPV smart transmitter

Важно: В последнее время на различных форумах БПЛА приходиться часто констатировать тот факт, что Hubsan H501S склонен к внезапной потере связи без видимых на то причин. Все владельцы описывают одинаковые обстоятельства, что при очередном полете квад либо внезапно переставал отвечать на движения стиками и улетал в неизвестном направлении, либо просто падал. Стоит учитывать этот при покупке Hubsan H501S.

Следует помнить: Что вышеуказанные проблемы имеют место быть и при полностью исправном дроне из-за несоблюдения простейших условий описанных в любой инструкции к БПЛА. Запуская любой дрон стоит убедиться в существенном удалении места запуска от мощных источников радиосигналов (аэропортов, военных частей, режимных спец. объектов и т.д.).

Вывод

Hubsan X4 H501S $227
Hubsan X4 H501S
6.3125
Цена
6/10
    Камера
    5/10
      Функциональность
      7/10
        Время полета
        8/10
          Летные качества
          7/10
            Компактность
            7/10
              Комплектация
              7/10
                Надежность
                4/10

                  Плюсы

                  • качество исполнения / дизайн
                  • прочность
                  • бесколлекторные моторы
                  • динамичность / время полета
                  • FPV комплект
                  • HD камера 1080P
                  • GPS модуль
                  • удержание высоты
                  • follow me / RTH
                  • гоночный стандарт 250

                  Минусы

                  • склонен к беспричинной потере связи, в результате дрон может улететь в неизвестном направлении либо просто упасть
                  • индикация о заряде АКБ дрона только на пульте

                  Отличный гоночный дрон попадающий под стандарт 250, его летные показатели отметят даже знающие толк пилоты. Подойдет тем, кто уже не понаслышке знает, что такое дрон на БК моторах. Новичкам лучше поискать бюджетные модели по проще и на коллекторных моторах, но если не опираться на ценник, то любой начинающий пилот сможет адаптироваться к управлению Hubsan Х4 H501S.

                  Фото

                  Фотографии дрона Hubsan H501S X4 5.8G FPV

                  Hubsan H501S X4 5.8G FPV дрон пульт

                  Hubsan H501S X4 5.8G FPV фото

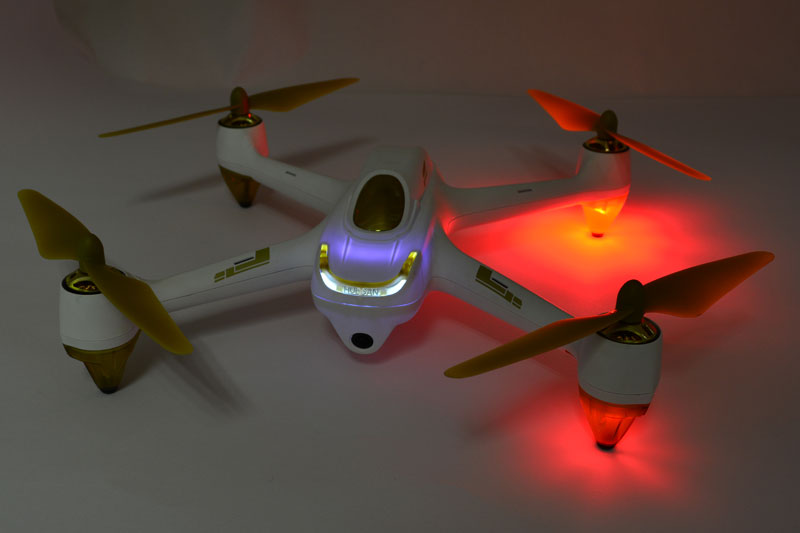

                  Hubsan H501S X4 5.8G FPV подсветка
