Обзор квадрокоптера AOSENMA CG035

Обзор квадрокоптера AOSENMA CG035

AOSENMA CG035 FPV

Очередной новый игрок, получивший признание в сфере бытовых беспилотников – компания AO SEN MA TOYS. Основная деятельность SM® это разработка с последующей продажей бюджетных игрушек на радиоуправлении. В конце 2016 года компания обратила на себя внимание благодаря квадрокоптеру — AOSENMA CG035. Дрон сразу пришелся по вкусу многим любителям бюджетных БПЛА по всему миру.

Квад AOSENMA CG035 FPV является прямым конкурентом Hubsan H501S и X6 Flyin3D+.

Особенности

  • аппаратура с двумя антеннами 2.4Ггц
  • бесколлекторные моторы 2300KV
  • 2 × модуля GPS / Glonass (дрон / аппаратура)
  • 5.8G FPV модуль
  • 4.3″ FPV монитор
  • режим «Удержание высоты»
  • функции «Автовзлет»  и «Автопосадка»
  • функция «Follow me»
  • функция «Полет по кругу»
  • режим Headless
  • режим автовозврата при потере сигнала
  • камера 720P / 1080P на 2-х осевом сервоподвесе
  • время полета 15 минут
  • дальность полета 300 метров
  • рама 250мм
  • готов к полету из коробки

AOSENMA CG035 drone

Комплектация

Производитель предлагает 5-ть вариантов комплектации квадрокоптера:

  1. Без GPS и барометра высоты
  2. GPS + барометр высоты
  3. GPS + барометр высоты + камера 720P
  4. GPS + барометр высоты + камера 720P + FPV комплект.
  5. GPS + барометр высоты + камера 1080P + FPV комплект. (скоро в продаже)

*В обзоре комплект: GPS + барометр высоты + камера 720P + FPV.

В комплекте

  • квадрокоптер AOSENMA CG035
  • аккумулятор 2S 2200mAh LiPo T – коннектором)
  • аппаратура с 2-мя 2.4ГГц антеннами (питание от 4 × AA докупаются отдельно)
  • 4.3 дюймовый FPV монитор (с встроенным АКБ)
  • держатель FPV монитора
  • 5.8G линейная антенна
  • камера 720P на 2-х осевом сервоподвесе (с встроенным АКБ)
  • картридер с картой памяти на 4Гб
  • USB зарядка для АКБ дрона (может заряжать сразу два 2S АКБ)
  • USB зарядка для монитора
  • зарядное устройство для АКБ камеры
  • 4 × несущих винта (2 CW, 2 CCW)
  • 4 × запасных несущих винта (2 CW, 2 CCW)
  • 4 × защиты несущих винтов
  • 2 × посадочные опоры
  • 1 × отвертка
  • набор крепежа (для посадочных опор)
  • 1 × ремень для удержания аппаратуры
  • 1 × инструкция (на английском и китайском языках)

квадрокоптер AOSENMA CG035 комплектация

Спецификация

Бренд:
AOSENMA

Модель:
CG035

Цвет:
белый

GPS:
2-а модуля (пульт / дрон)

FPV:
да

Функция «Возврат домой»:
есть

Функция «Полет по кругу»:
есть

Функция «Следуй за мной»
есть

Максимальная дальность полета:
300 метров

Режим «Headless»
есть

Режим «Удержания высоты»:
есть

Разрешение камеры:
720p

Тип носителя:
4Гб карта microSD (в комплекте)

Частота передачи AV сигнала:
5.8Ггц

Частота радиосигнала:
2.4 Ггц

FPV дисплей:
4.3 дюймовый LCD-монитор

Тип батареи дрона:
2S 7.4V 2200mAh LiPo (с Т — коннектором)

Тип зарядки:
USB

Время полета:
до 15 минут

Время зарядки:
100 минут

Стабилизация:
6-ти осевой гироскоп

Моторы:
БК «Emax М1806» 2300KV

Подсветка дрона:
LED

Вес:
507гр.

Габариты дрона:
330 × 330 × 137mm

О продукте

Внешне квадрокоптер AOSENMA CG035 очень похож на коллекторный квад MJX X101. Пластик глянцевый и на вид близок к Фантомному, качество исполнения хорошее. Посадочные опоры гибкие, но в тоже время прочные. Над фюзеляжем возвышается купол GPS антенны и стоит отметить это не муляж. Дорожный просвет (расстояние от места крепления подвеса до земли) составил — 7см.

AOSENMA CG035 GPS антенна

По умолчанию квадрокоптер оснащается 6-ти дюймовыми несущими винтами, но в будущем можно будет сменить их на 7-ми дюймовые.

AOSENMA CG035 USB connector

*microUSB порт для обновления ПО и более точных настроек

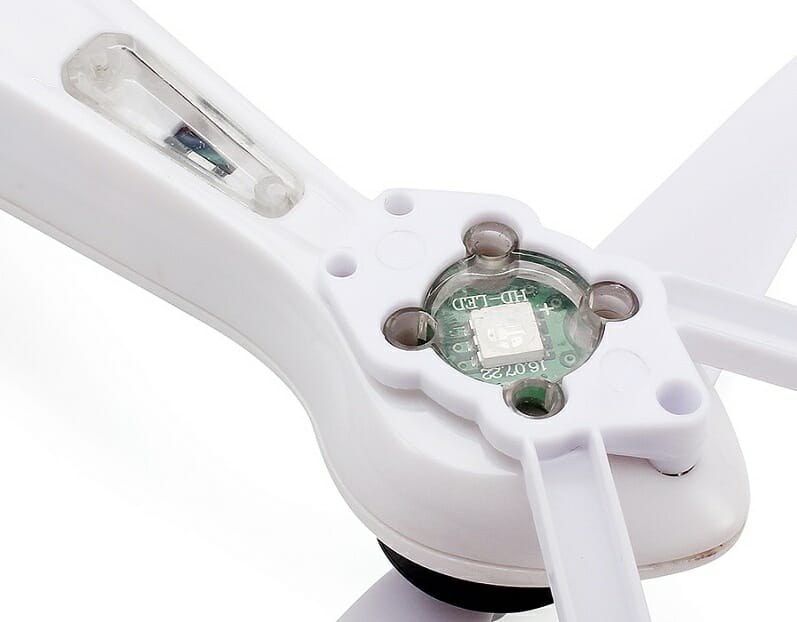

Подсветка дрона светодиодная и вполне яркая. Часть светодиодов располагается классически на лучах дрона и определяют перед и зад дрона, диоды же расположенные под моторами являются индикаторами состояния.

AOSENMA CG035 led подсветка

Аккумулятор квада заключен в корпус (как у премиальных дронов). Первое извлечение его из дрона очень проблематичное, он туго выдвигается, а так же туго вставляется, но со временем такой факт самоустраняется, и извлечение становится оптимальным.

AOSENMA CG035 батарейный отсек

Для полной перезагрузки дрона выключения кнопкой недостаточно, необходимо извлечь АКБ. Батарея дрона 2-х баночная c Т-коннектором. Хорошая новость заключается в том, что можно сменить родной АКБ на более мощный т.к. в корпусе идет стандартный LiPo c балансировочным проводом.

AOSENMA CG035 battery

Внешний вид

AOSENMA CG035 вид спереди

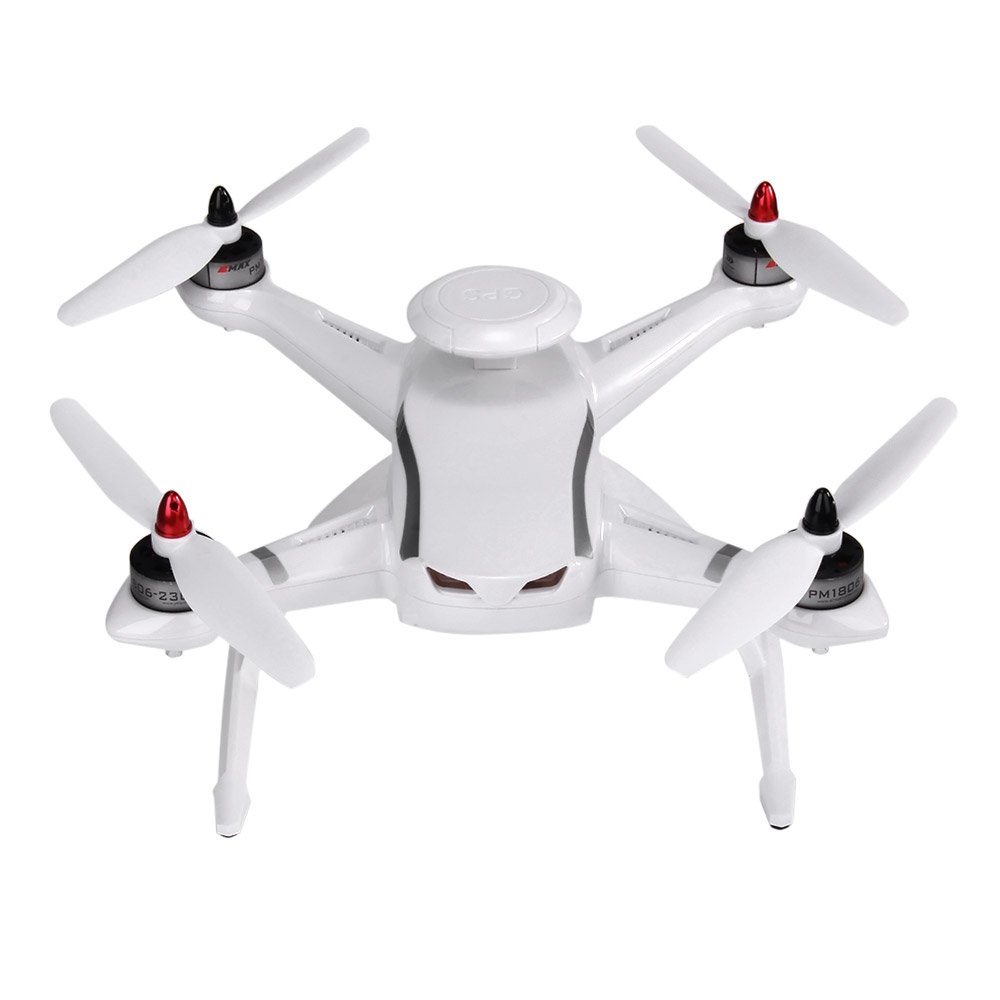

AOSENMA CG035 photo

AOSENMA CG035 вид сверху

AOSENMA CG035 вид сверху фото

AOSENMA CG035 вид снизу

AOSENMA CG035 вид с mini USB

Моторы

Квадрокоптер AOSENMA CG035 оснащается моторами «Emax М1806» бесколлекторного типа мощностью 2300KV.

AOSENMA CG035 моторы

Камера

Квадрокоптер AOSENMA CG035 комплектуется FPV HD камерой (FOV около 100º, допускается замена объектива на более широкий). Качество съемки 720p, передача видеосигнала в формате NTSC в диапазоне Boscam E.  Линейная 5.8G антенна крепится на защелках снизу камеры, рядом с 3-х позиционным DIP-переключателем, с помощью которого выбирается частота.  Подвешивается посредством 2-х осевого сервоподвеса который крепиться к корпусу дрона 4-мя винтами.

AOSENMA 1 720p камера

Общий вес 2-х осевого подвеса с камерой составил 46гр.

Качество съемки у камеры 1080p все так же оставляет желать лучшего.

Комплект дрона с камерой 1080р комплектуются АКБ емкостью 3200mAh LiPo (по факту реальных в нем не более 3000mAh)

AOSENMA 1080p камера

*1080p камера

Перед тем как прикрутить подвес с камерой, необходимо предварительно подключить 3-ри штекера отвечающих за работу подвеса. Все 3-ри штекера пронумерованы, и ошибиться при подключении невозможно.

AOSENMA подключение камеры

Подвес не имеет виброгасящих элементов и поэтому ждать стабильной картинки не стоит. Качество съемки ниже среднего. В целом работа сервоподвеса неудовлетворительная, требует постоянного выравнивания камеры с аппаратуры. Так же практика показала, что сами сервоприводы быстро выходят из строя. Но любители уже нашли источник для приобретения новых.

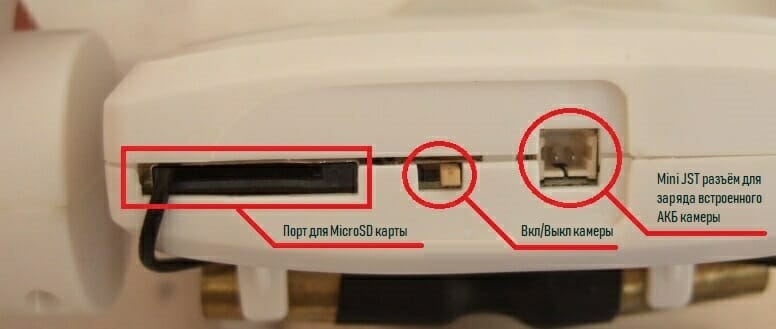

Что бы увеличить полетное время в режиме съемки производитель оснастил камеру собственной LiPo, которую необходимо периодически заряжать, для этого на самой камере выведен mini JST разъем (ЗУ идет в комплекте).

AOSENMA порт для зарядки камеры

Стоит учесть, что необходимо следить за зарядом встроенной батареи камеры т.к в противном случае улетев на расстояние пилот рискует остаться без FPV картинки. Но в любом случае в распоряжении пилота есть функция RTH (возврата домой).

Аккумулятор

Питание квадрокоптера AOSENMA CG035 осуществляется от 2S 3.7V 2200mAh LiPo заключенного в бокс. Контактная группа батареи представлена в виде Т-коннектора. В боксе спрятан балансировочный кабель. Такой факт сразу дает понять, что пилот всегда может произвести update питания на более мощный. Производитель обещает время полета в пределах 15 минут.

AOSENMA CG035 battery

В результате эксплуатации квадрокоптера AOSENMA CG035  выявлено следующее. Не смотря на то, что дрон выключен, он все равно разряжает установленную в нем АКБ. В итоге батарея разряжается в нуль, такой факт пагубно влияет на элемент питания и сводит на нет дальнейшую эксплуатацию (батарея перестает держать заряд и быстро разряжается). На тот момент когда квад не используется, следует извлекать LiPo из дрона!

Трансмиттер

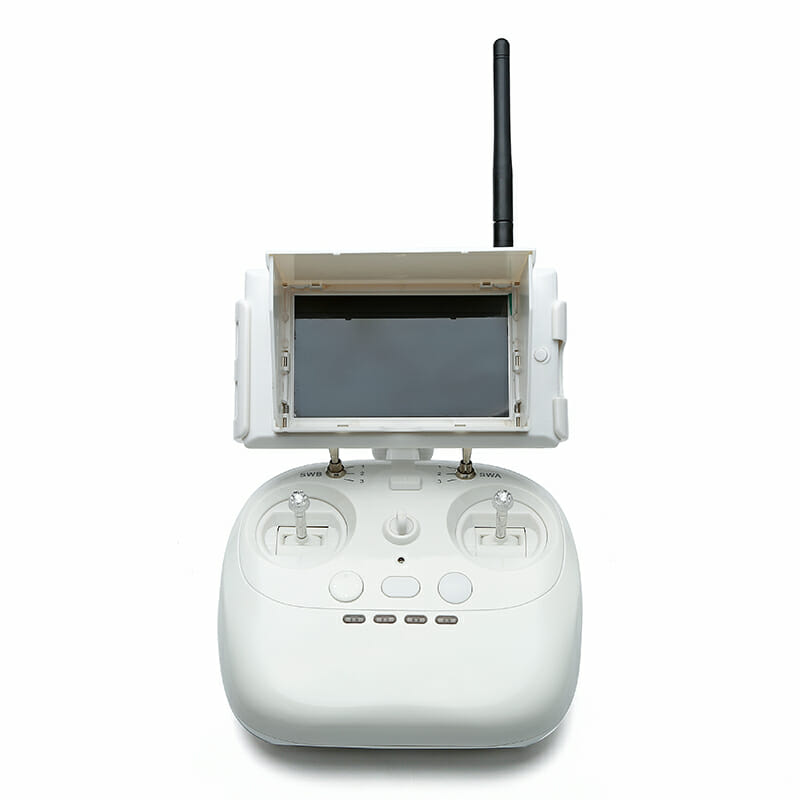

Аппаратура дрона AOSENMA CG035 исполнена так же в стиле DJI Phantom, качество пластика хорошее. Как уже упоминалось выше, антенн работающих на частоте 2.4Ггц у этой аппаратуры две, что очень даже не плохо. Функция Follow me (Следуй за мной) реализована благодаря встроенному GPS модулю в саму аппаратуру, по факту дрон летит не за человеком, а за пультом.

Аппаратура в целом удобная, все кнопки находятся на интуитивно удобном расстоянии. Но не обошлось и без минусов. Держатель FPV монитора крепиться посредством шарнира, который не обеспечивает четкой фиксации и монитор постоянно самопроизвольно опускается на переключатели режимов полета. Питание аппаратуры осуществляется от 4-х аккумуляторов формата «АА» и докупаются отдельно!

Аппаратура AOSENMA CG035

AOSENMA трансмиттер назначение кнопок

FPV монитор

Монитор с встроенным 32 канальным FPV модулем. Диагональ 4.3 дюйма (10,922см). Источник питания встроенный. Зарядка осуществляется от идущего в комплекте ЗУ. Отображение FPV картинки на мониторе хорошее, но все же не хватает яркости. Настройки отсутствуют.

Тест драйв

В режиме «Normal» заметная активность дрона проявляется в положении стика газа от 50%. В тесте показал отличительную динамику по сравнению с Hubsan H501S. В режиме GPS крайне стабильный даже при существенном ветре, висит в точке «как привязанный», для такого размера этот показатель является визитной карточкой дрона. Функция удержания высоты активна только в GPS mode.

Безупречно отработал функцию «Следуй за мной», относительно трансмиттера дрон занимает удачное положение, что позволяет отснять хороший видео материал. В этом режиме допускается даже ручное изменение расстояния удаления от трансмиттера. Функция «Полет по кругу» реализует полет дрона вокруг аппаратуры, пилот может регулировать радиус полета и скорость дрона.

Отлично отработал функцию RTH, осуществив посадку практически вместо взлета, погрешность составила в среднем не более 1.5 метров.  Обычно у дронов бюджетного сегмента заметно падает частота кадров в режиме FPV, когда вы включаете видеозапись, у CG035 такой факт отсутствует что подтверждает существенную мощность видеолинка.

Дрон спокойно удаляется на расстояние 150 метров без помех. Как уже говорилось выше качество съемки ниже среднего, угол FOV в 100º не плохой и его вполне достаточно для нормального FPV полета.

Что касается минусов, то дрон очень медленно осуществляет снижение (посадку) в режиме RTH (возврата домой), в среднем время посадки занимает около 2-х минут. Следующим существенным минусом является крайне плохая работа 2-х осевого сервоподвеса, автовыравнивание работает плохо, постоянно приходится регулировать камеру по горизонту посредством аппаратуры. Сервоприводы работают некорректно с рывками, что в свою очередь влияет на стабильность записываемой картинки. Присутствует желейность.

К минусу стоит отнести тот факт, что кнопка привязки находится внутри корпуса дрона. На момент полета крайне необходимо контролировать состояние батареи видео передатчика (в правом верхнем углу монитора), т.к встроенная батарея не отличается хорошей автономностью и может подвести. Время полета по факту составило не более 10 минут в режиме съемки.

Цена

На текущий момент (30.12.2016) квад AOSENMA CG035 в комплектации GPS + барометр высоты + камера 720P + FPV обойдется в $189.99.

AOSENMA box

Вывод

AOSENMA CG035 FPV 720P $189.99
AOSENMA CG035 FPV 720P
65
Цена
7/10
    Камера
    5/10
      Функциональность
      8/10
        Время полета
        7/10
          Летные качества
          8/10
            Компактность
            7/10
              Комплектация
              7/10
                Надежность
                5/10

                  Плюсы

                  • качество / ударопрочный
                  • дизайн
                  • 2-а модуля GPS / Работа GPS / / хорошая защита от радиопомех
                  • динамичный / стабильный / ветроустойчивый /12A ESC
                  • Полноценный FPV комплект / Хороший FPV диапазон
                  • Функции и режимы полета
                  • Flysky протокол
                  • возможность установить более мощный АКБ
                  • 100º FOV у камеры
                  • цена / готов к полету из коробки

                  Минусы

                  • работа 2-х осевого подвеса и камеры
                  • крепление FPV монитора
                  • отсутствует настройка яркости у монитора
                  • камера питается от встроенного LiPo (слабый АКБ)
                  • не рабочий miniUSB порт
                  • очень меденная посадка в режиме RTH
                  • время полета ниже заявленного производителем
                  • качество пропов сомнительное

                  Если не считать отрицательную работу 2-х осевого подвеса и камеры, то в целом квадрокоптер AOSENMA CG035 является очень даже интересной моделью. Динамичный, стабильный, ветроустойчивый, работа электроники слаженная, все заявленные функции работаю безотказно. Полноправно может считаться конкурентом H502S, и в целом имеет преимущество перед Hubsan. При дооснащении 2-х либо 3-х осевым бесколлекторным подвесом и любой из известных экшен камер, легко справится с любительской аэросъемкой. Подойдет для пилотов имеющих опыт пилотирования БПЛА, но и для новичка не составит особого труда освоить эксплуатацию квадрокоптера. Возрастное ограничение 14+.
