HGLRC Sector5 V3: для тех, кто в поиске своего первого 5-дюймового квада
О продукте

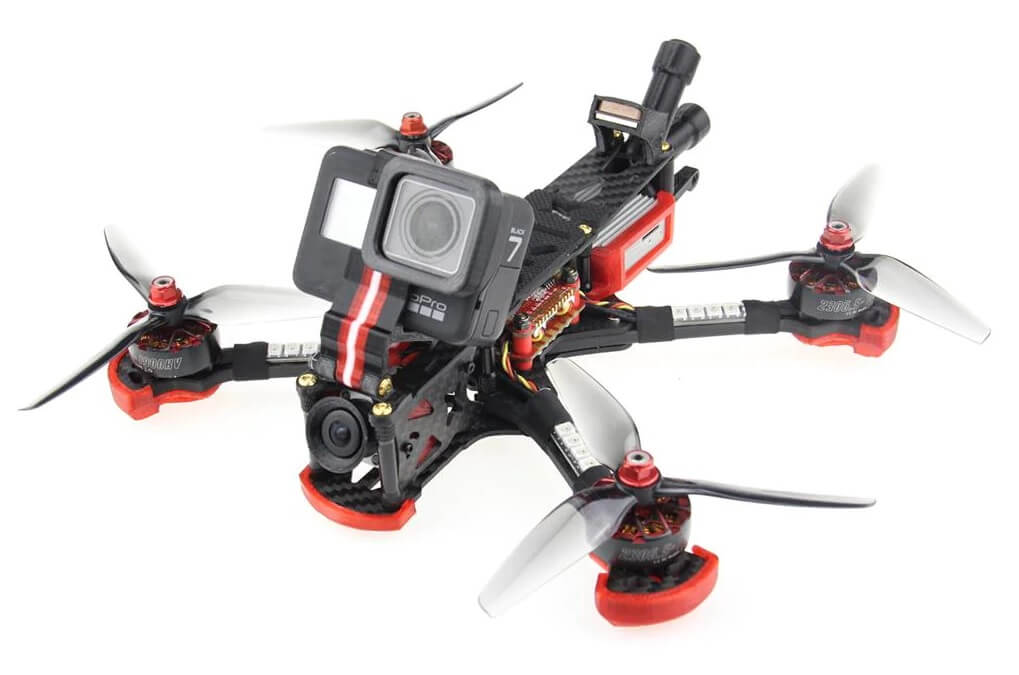

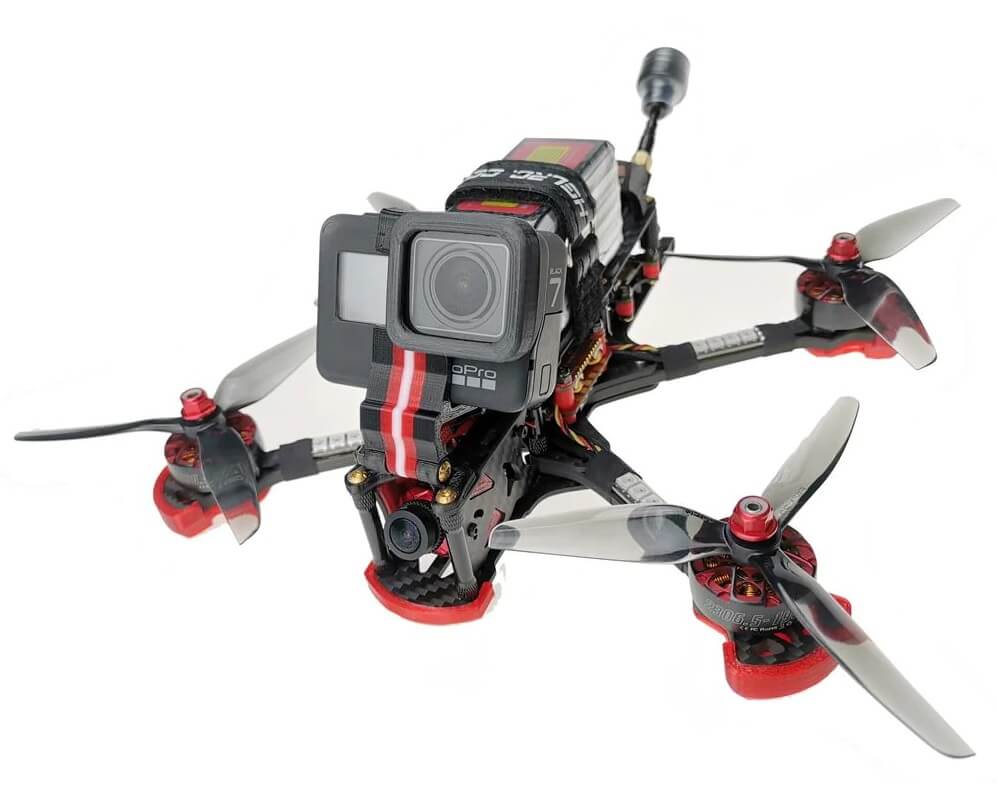

Sector5 V3 — третья итерация популярной фристайловой серии «Sector» от известного и уважаемого в хобби разработчика HGLRC. Инженеры учли все выявленные замечания пользователей и теперь он стал ещё лучше! Так например, в третьей версии был обновлён целый ряд деталей и компонентов квада, включая новую более эффективную защиту лучей, новое крепление GPS модуля и крепление для фиксации кабеля питания. Инженеры также поработали и над прочностью рамы, которая теперь построена при использовании усовершенствованного углеродного волокна, надёжной крепёжной части и TPU-печатных деталей, что вкупе делает V3 ещё более прочным. По традиции начнём с ключевых особенностей FPV дрона.
Ключевые особенности
- Вес (без АКБ и приёмника): 472.9 г
- Диагональный размер рамы: 218 мм
- Предлагается в двух версиях: аналоговая 4S/6S / цифровая 4S/6S
- Настроен и готов к полёту
- 5-дюймовая ударопрочная карбоновая рама исключающая попадание пропов в объектив камеры
- Регулируемый угол наклона FPV камеры (25°/30°/35°/40°)
- ПК: Zeus F722 Flight Controller (3S-6S)
- ESC: Zeus 48A BL_S 3-6S 4-in-1
- Моторы: Б/К AEOLUS 2306.5 2550KV (для 4S версии) / Б/К AEOLUS 2306.5 1900KV (для 6S версии)
- Пропеллеры: 5-дюймовые 3-лопастные HQ Ethix S5
- FPV (аналоговая версия): FPV камера Caddx Ratel 2 + 40-канальный 5.8ГГц Zeus VTX с регулируемой мощностью: PIT/25/100/200/400/800 мВт
- FPV (цифровая версия; опционально): FPV камера DJI FPV + Caddx Vista Air Unit/DJI Air Unit
- GPS модуль: M80 GPS (для реализации функции автовозврата)
- LED подсветка (съёмная)
- Доступные приёмники (опционально): Crossfire Nano / HGLRC ELRS 2.4G
- Рекомендуемое питание: 4S 1300 – 1800 мАч с коннектором XT60 /6S 1300 – 1800 мАч с коннектором XT60

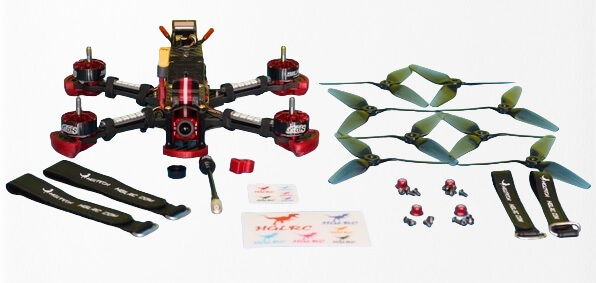

Комплектация
Разработчик предлагает FPV дрон Sector5 V3 в двух версиях аналоговой (HGLRC Sector 5 V3 Freestyle FPV Racing Drone Caddx Ratel Version) и цифровой (HGLRC Sector 5 V3 Freestyle FPV Racing Drone HD Version), куда независимо от выбранной версии войдут:
- Дрон Sector5 V3
- 4 × запасных пропеллера EthixS5 (2CW/2CCW)
- 4 × батарейных ремня
- Фирменные наклейки
- Инструкция по эксплуатации
Спецификация
Дрон
| Рама: | Sector 5 V3 Freestyle Frame 5 inch |
| Размерный тип рамы: | 5-дюймовая |
| Диагональный размер: | 218 мм |
| Поддерживаемые пропеллеры: | до 5.2 дюйма |
| Габаритные размеры: | 172.5 × 136.7 мм |
| Коннектор питания: | XT60 |

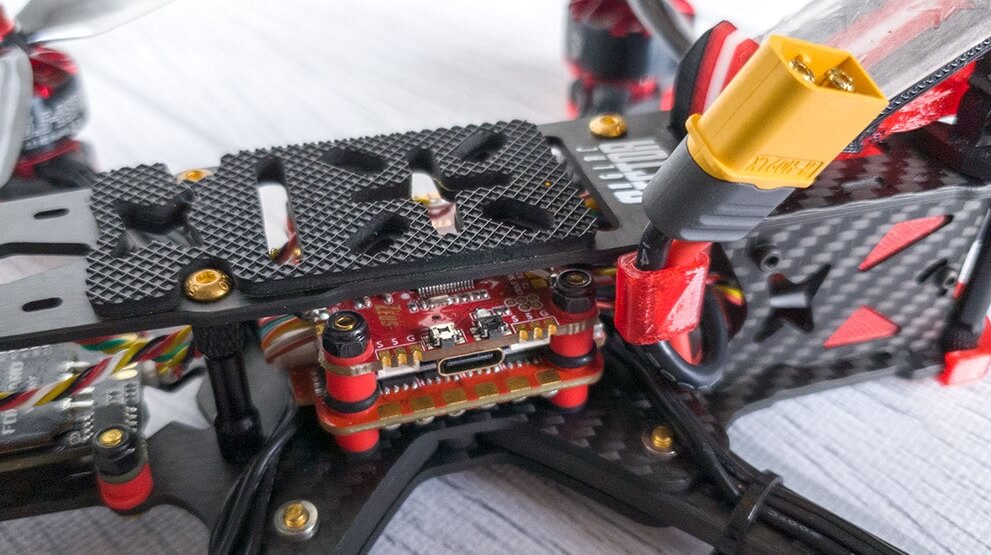

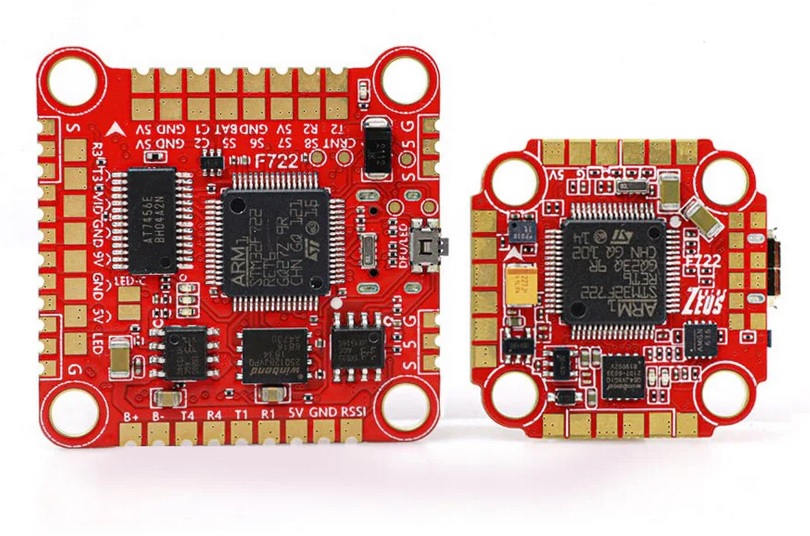

Полётный контролер
| Наименование: | Zeus F722 Flight Controller |
| MPU: | BMI270 |
| CPU: | STM32F722 RET6 |
| Вход. напряжение: | 3-6S Lipo |
| Выход. напряжение BEC: | 9В/1.5А, 5В/2А |
ESC
| Наименование: | Zeus 48A BL_S 3-6S 4-in-1 ESC |
| Вход. напряжение: | 3-6S Lipo |
| Постоянный ток: | 48А |
| Пиковый ток: | 55А (10 сек) |

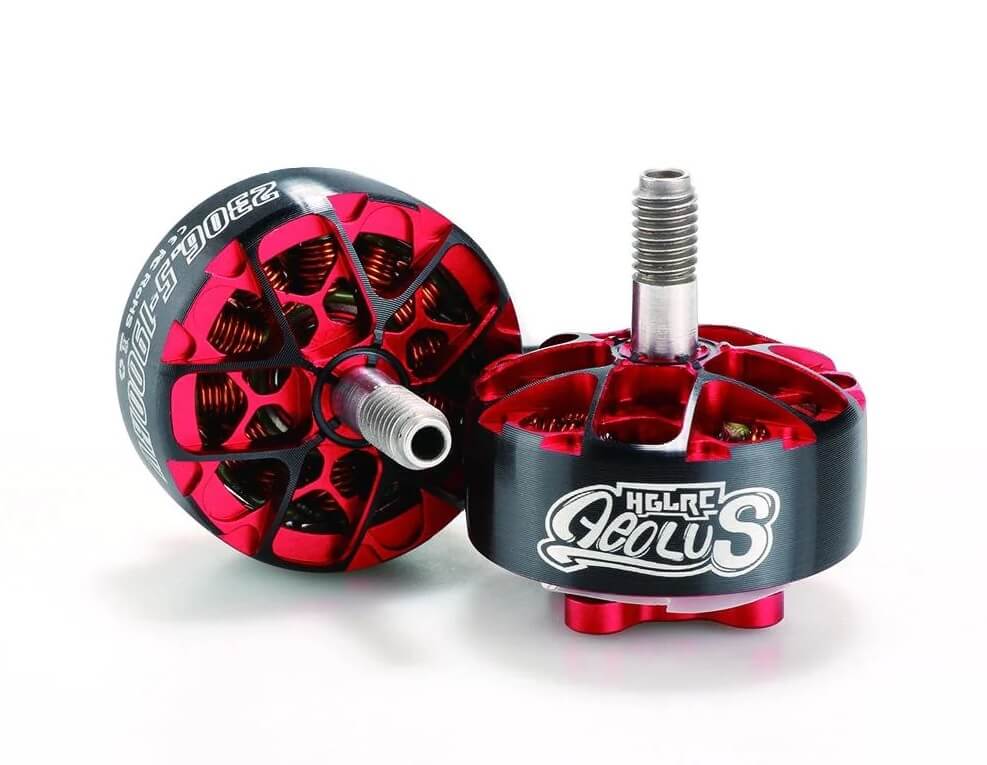

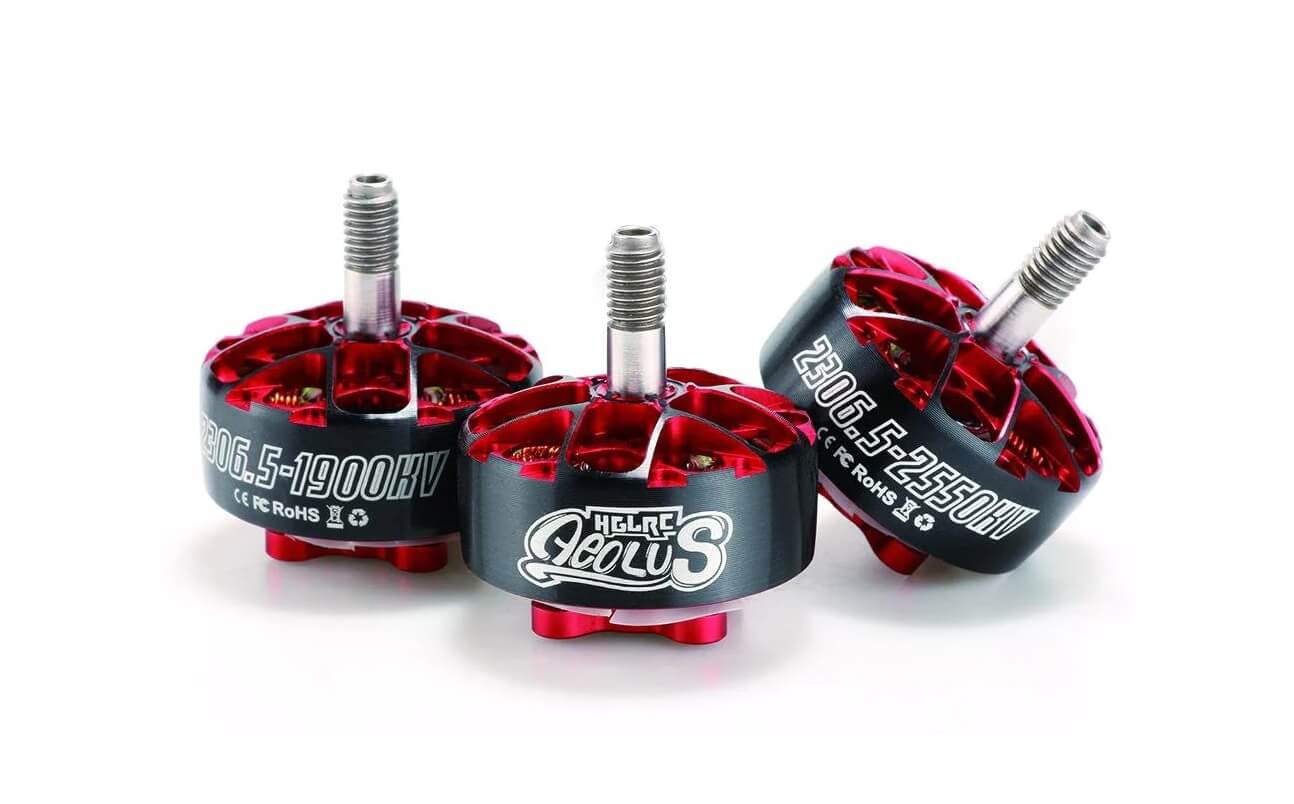

Моторы
4S версия
| Модель: | AEOLUS 2306.5 2550KV Brushless Motor |
| Вес мотора: | 37 г |
| Рекомендуемые пропеллеры: | 5-дюймовые |
| Пропеллеры в комплектации: | 5-дюймовые 3-лопастные HQ Ethix S5 |
6S версия
| Модель: | AEOLUS 2306.5 1900KV Brushless Motor |
| Вес мотора: | 37 г |
| Рекомендуемые пропеллеры: | 5-дюймовые |
| Пропеллеры в комплектации: | 5-дюймовые 3-лопастные HQ Ethix S5 |

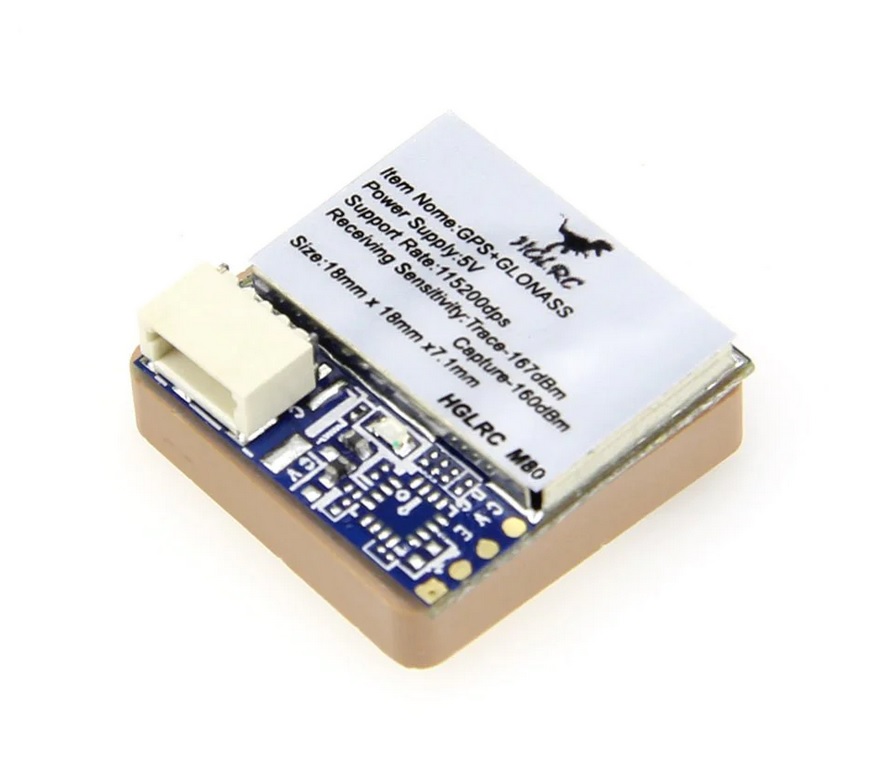

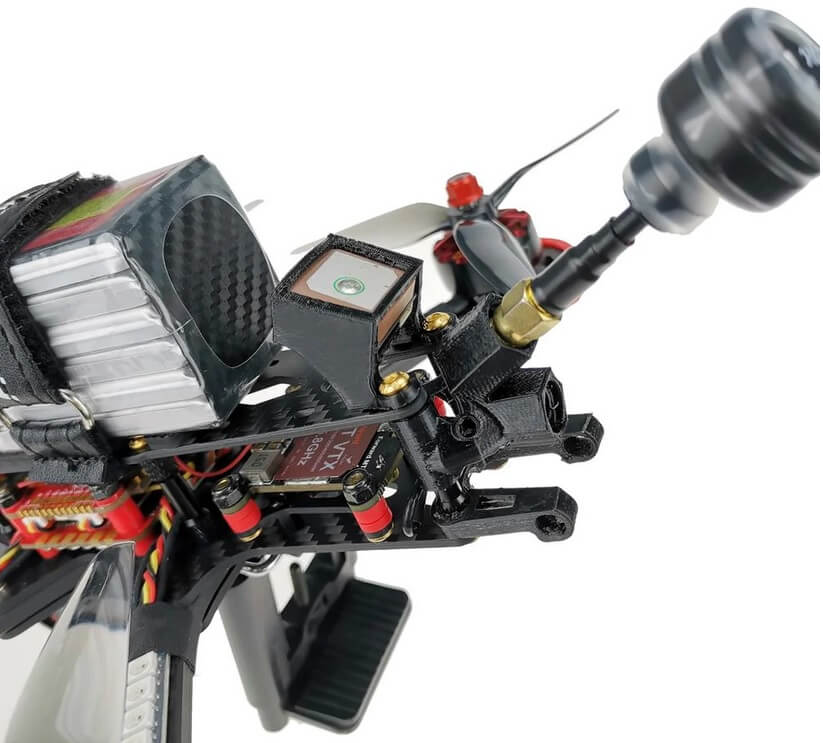

GPS модуль
| Модель: | M80 GPS |
| Размеры: | 18.5 × 18.5 × 7.1 мм |
FPV
Цифровая версия

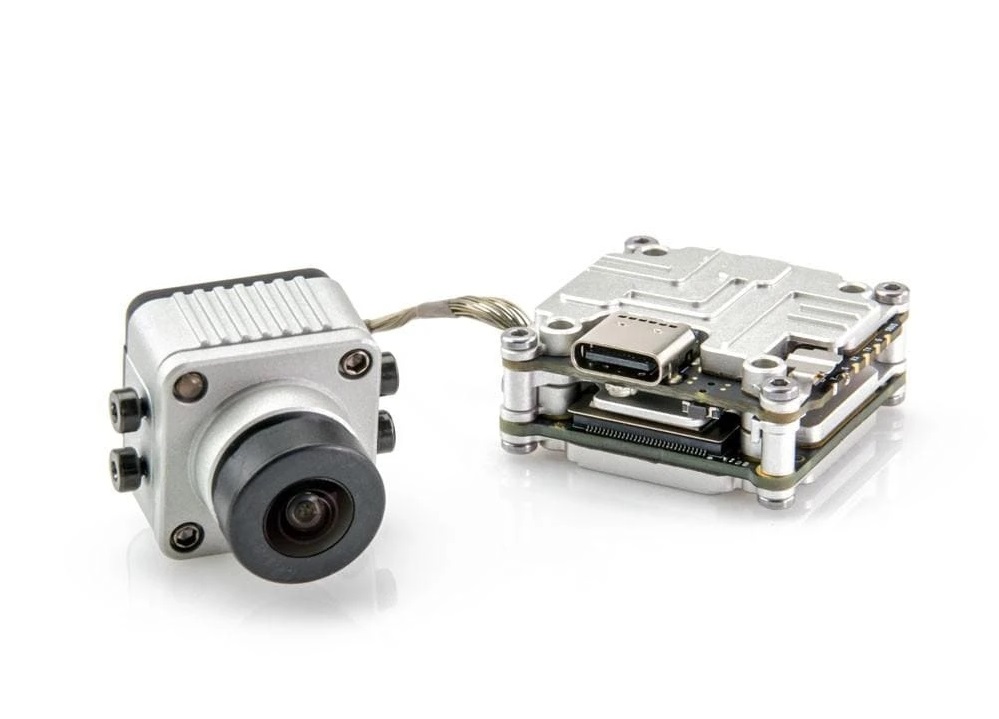

Caddx Vista Kit
| Наименование системы: | Caddx Vista Kit |
| Вес: | Vista Kit (включая FPV камеру): 24 г Антенна: 2.5 г |
| Размеры: | Vista Kit: 30 × 29 × 13 мм Коаксиальный кабель: 80/120 мм |
| Раб. диапазон частот: | 5.725 — 5.850ГГц |
| Мощность передатчика (EIRP): | FCC/SRRC/MIC: < 1000 мВт CE: < 25 мВт |
| Антенный коннектор: | u.FL |
| Мин. задержка с FPV камерой Caddx Nebula Nano (от начала до конца): | 720p при 60 кадр/с: 32 мс |
| Мин. задержка с DJI FPV камерой (от начала до конца): | Low Latency Mode (720P при 120 кадр/с): <28 мс High-Quality Mode (720P при 60 кадр/с): <40 мс |
| Макс. расстояние FPV удаления: | FCC/SRRC: 4 км CE: 0.7 км |
| Интерфейс ввода/вывода: | USB-C/IPEX/Порт 3-в-1 |
| Поддерживаемые полётные контроллеры: | F3/F4/F7 |
| Раб. диапазон температур: | 0 — 40°C |
| Входное напряжение: | 7.4 — 26.4В |
| Выходная мощность: | 25мВт/200мВт/500мВт/700мВт |
| DJI FPV камера: | Матрица: 1/3.2-дюймовая CMOS; Эфф. Пикселей 4Млн Разрешение: 720p при 60/120 кадр/с Объектив: 2.1мм; f/2.1 Затвор: Rolling shutter FOV: 150° (Д); 122° (Г); 93° (В) FPV задержка: 28/40 мс ISO: 100 — 25600 Размеры: 22.1 × 21.1 × 20.1 мм Вес: 8.2 г |
DJI FPV Air Unit
| Вес: | Видеопередающий модуль (с камерой): 45.8 гр 3.9 гр (каждый соединительный MMCX разъём) |
| Размеры: | Модуль: 44 × 37.8 × 14.4 мм Камера: 27.4 × 21.1 × 20.1 мм Коаксиальный кабель: 100 мм |
| Рабочий диапазон частот: | 5.725 — 5.850ГГц |
| Мощность передатчика (ЭИИМ): | Low Latency Mode (720P при 120 кадр/с): <28 мс; FCC/MIC: <1000 мВт; CE: <25 мВт; SRRC: <79 мВт |
| Мин. сквозная задержка: | Low Latency Mode (720P при 120 кадр/с): <28 мс High-Quality Mode (720P при 60 кадр/с): <40 мс |
| Макс. расстояние передачи: | FCC/SRRC: <4 км CE: <0.7 км |
| Видеоформат: | MP4 (H.264); Аудио формат: ACC-LC |
| Интерфейс ввода/вывода: | USB-C, MMCX, порт 3-в-1 (Питание, DJI HDL, UART), слот для microSD |
| Совместимость с полётными контроллерами: | Видеопередающий модуль совместим только с контроллерами полета, которые поддерживают ПО Betaflight |
| Рабочий диапазон температур: | 0°C до 40°C |
| Входная мощность: | 7.4 — 17.6В, 4-9Вт |
| Количество каналов: | 8 |
| Информация о каналах: | FCC: Канал 1: 5660 Канал 2: 5695 Канал 3: 5735 Канал 4: 5770 Канал 5: 5805 Канал 6: 5878 Канал 7: 5914 Канал 8: 5839 CE/SRRC: Канал 1: 5735 Канал 2: 5770 Канал 3: 5805 Канал 8: 5839 MIC: Канал 1: 5660 Канал 2: 5700 Канал 8: 5745 |
Аналоговая версия
| Наименование системы: | Zeus VTX 800mW Built-in Microphone |
| Протокол: | IRC tramp |
| Кол/во каналов: | 40 |
| Раб. диапазон частот: | 5.8ГГц |
| Мощность: | регулируемая PIT/25/100/200/400/800 мВт |
| Вход. напряжение: | DC 6 — 26В |
| Антенна: | MMCX |
| Вес VTX: | 4.8 г |
| FPV камера Caddx Ratel 2: | Матрица: 1/1.8″ CMOS Starlight Разрешение: 1200 ТВЛ Угол обзора: 165° Объектив: 2.1 мм ТВ система: NTSC/PAL (переключаемая) Изображение: 4:3/16:9 (переключаемое) WDR: Super WDR DNR: 3DNR Минимальное освещение: 0.001 лк Видео выход: CVBS День/ночь: Авто / Цвет / Ч/б / EXT Языки: 10 языков, включая русский Скорость затвора: PAL: 1/50~100000; NTSC: 1/60~100000 Напряжение питания: MN01-2000R и MN01-2000B: 4.5 – 36В Раб. диапазон температур: от -20°С до +60°С Вес: 5.9 г Размеры: 19 × 19 × 20 мм |

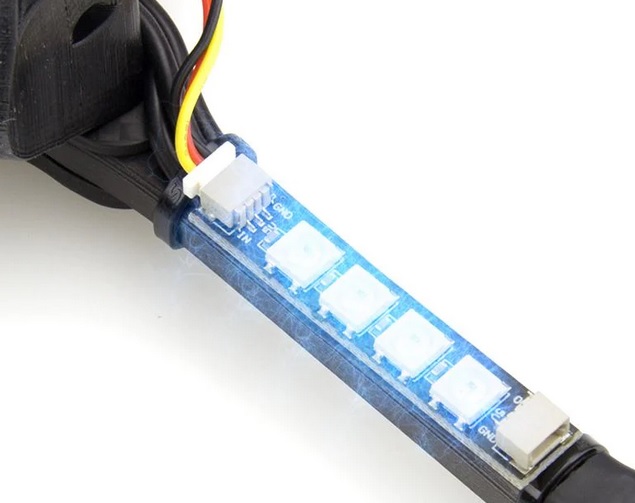

LED подсветка
| Наименование: | W554B LED Light board |
| Питание: | 5В |
| Размеры: | 42 × 7.8 мм |
Цена
Разработчик предлагает FPV дрон Sector5 V3 по следующим ценам в зависимости от выбранной версии и приёмника без учёта доставки и налогов:
*К сведению! На момент написания обзора в магазине разработчика дрон Sector5 V3 на 4S моторах, а также с цифровой системой DJI Air Unit в продаже отсутствовал!
Аналоговая версия
- HGLRC Sector 5 V3 Caddx Ratel Version (4S) — н/д
- HGLRC Sector 5 V3 Caddx Ratel Version (6S PNP) — 269.99$
- HGLRC Sector 5 V3 Caddx Ratel Version (6S Crossfire Nano) — 299.99$
- HGLRC Sector 5 V3 Caddx Ratel Version (6S HGLRC ELRS 2.4G) — 280.99$
Цифровая версия
- HGLRC Sector 5 V3 HD Version (4S) — н/д
- HGLRC Sector 5 V3 HD Version (6S PNP) — 449.99$
- HGLRC Sector 5 V3 HD Version (6S Crossfire Nano) — 479.99$
- HGLRC Sector 5 V3 HD Version (6S HGLRC ELRS 2.4G) — 460.99$

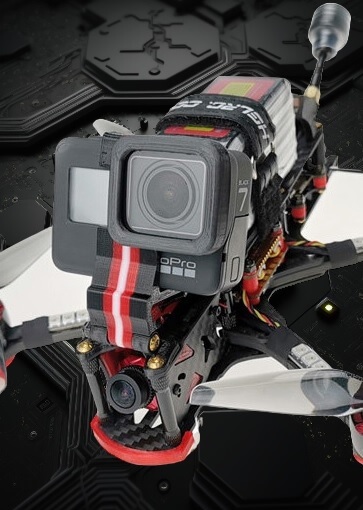

Вывод
Проверенное временем серийное фристайловое решение, зарекомендовавшее себя в хобби исключительно с лучшей стороны. Построен на ударопрочной карбоновой раме в тандеме с высокопроизводительными компонентами, что на выходе обеспечивает показательный лётный потенциал. Отлично настроен с завода и готов к полёту из коробки. Играючи справляется с любой из существующих экшн камер на борту.
Отдельно можно отметить качество исполнения всех компонентов дрона, качество пайки, а также продуманное расположение этих компонентов и проводов. Имеется ввиду, что все они на своём месте, ничего друг другу не мешает и не вываливается, например питающий коннектор XT60 выведен вверх под АКБ в нужном месте, что как показала практика очень удобно при подключении и отключении батареи, GPS модуль установлен под углом для наилучшего приём сигнала от спутников непосредственно во время полёта, антенна VTX хорошо защищена от крашей, USB-C порт расположен в доступном месте, в общем и тут только положительные эмоции.
Для кого этот квад? Исходя из заявленного потенциала и доступных версий, HGLRC Sector 5 V3 первостепенно оценят новички, которые доросли до 5-дюймовых решений и находятся в поиске своего первого полноразмерного FPV дрона с долгосрочной перспективой эксплуатации, но при этом не готовы заниматься самостоятельной сборкой и настройкой.
На этом у нас всё, мы очень надеемся, что вы не зря потратили драгоценное время и смогли в конечном итоге сделать свой лучший выбор. Благодарим за внимание. Летайте безопасно! Всем мира и добра!
