Введение

Модель 2018 года. Предложена разработчиком в ответ на критику многих пользователей в адрес отсутствия у популярного MJX Bugs 3 режима полёта «Acro». MJX Bugs 3 Mini — гоночная версия квадрокоптера для новичков с перспективой на дрон-рейсинг, опыт которых вышел за рамки потенциала коллекторных БЛА и они хотят опробовать что-то более серьёзное, но при этом недорогое и готовое к полёту из коробки.

Особенности

  • Рама 175мм
  • Б/К моторы 1306 2750KV в тандеме с 2-лопастными 3.7-дюймовыми пропами
  • 2 × режима расходов (50/100%)
  • Режимы полёта: Angel/Acro
  • Контроль над зарядом АКБ и расстоянием удаления
  • Управление на частоте 2.4ГГц
  • 6-осевой гироскоп
  • Макс. время полёта 10 мин
  • Макс. расстояние удаления 300м
  • Флипы 360°
  • Встроенный зуммер
  • LED подсветка (отключаемая)

Комплектация

Разработчик предлагает дрон в трёх комплектациях:

  1. Без камеры
  2. C камерой С5810 + FPV монитор
  3. C камерой С5810 + FPV монитор + FPV очки

В стандартный комплект войдут:

  1. Квадрокоптер BUGS 3 mini
  2. Аккумулятор 2S 7.4В 850мАч 45C LiPo
  3. Аппаратура 2.4ГГц (питание от 4 × АА докупаются отдельно)
  4. 4 × несущих винта
  5. 4 × запасных несущих винта
  6. 4 × защиты несущих винтов
  7. USB зарядное устройство
  8. Переходник для ЗУ
  9. Инструмент (отвертка + ключ для демонтажа несущих винтов)
  10. Инструкция (на английском языке)

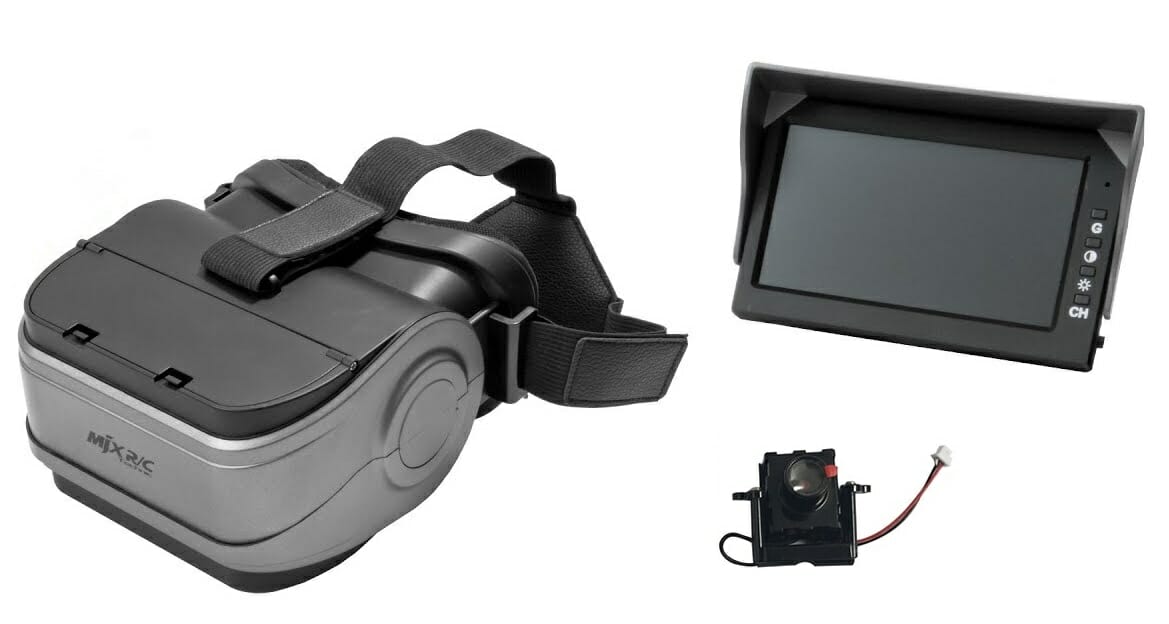

Доп. Аксессуары

Спецификация

Дрон

Бренд:
MJX

Модель:
BUGS 3 mini

Цвет:
Черный

Стабилизация:
6-осевой гироскоп

Частота радиосигнала:
2.4 ГГц

Питание трансмиттера:
4 × АА 1.5В (докупаются отдельно

Моторы:
бесколлекторные 1306 2750KV

Ёмкость батареи:
2S 7.4В 850мАч 45C LiPo

Подсветка:
LED

Макс. время полёта:
10 мин

Макс. дальность FPV полёта:
300м

Среда для полётов:
Вне помещения

Регулировка расходов:
50/100%

Режимы полёта:
Angel/Acro

Время зарядки:
≈ 180 мин

Материал:
ABS

Рама:
175мм

Размеры:
220 × 220 × 65мм

Вес дрона (без АКБ):
186гр

Ограничение по возрасту:
14+

FPV камера C5810

Объектив:
65°

Разрешение видео:
648 × 488p

Формат видео:
VGA

Видеопередатчик:
24-канальный 5.8ГГц мощностью 25мВт

Диапазон частот:
5645 — 5945МГц

ТВ формат:
PAL

Макс. расстояние передачи:
300м

FPV монитор

Макс. разрешение:
1280 × 720p

Диагональ:
4.3 дюйма (10.9см)

Видеоприёмник:
8-канальный 5.8ГГц

Макс. расстояние удаления:
500м

Питание:
1S 3.7В 800мАч Li-ion

Зарядка:
кабель microUSB

Время зарядки:

Время непрерывной работы:
12 мин

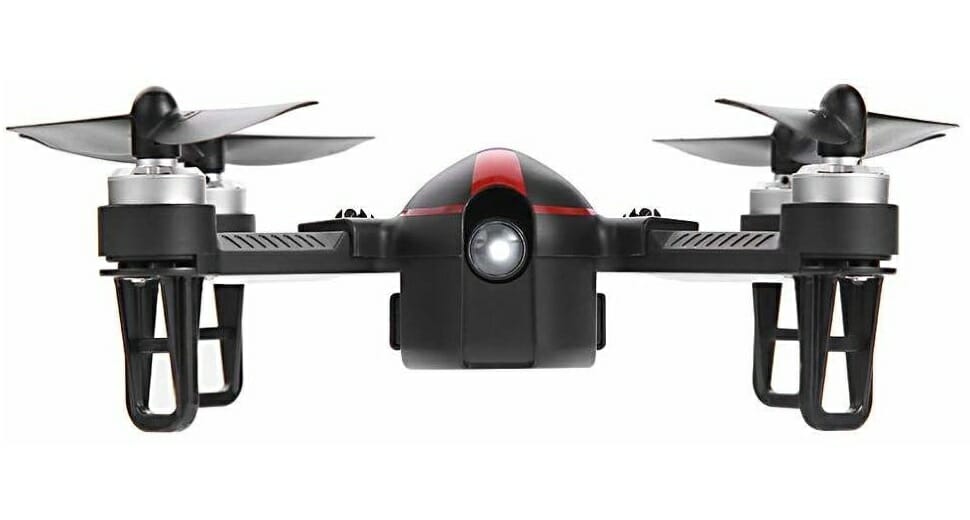

Внешний вид

Моторы

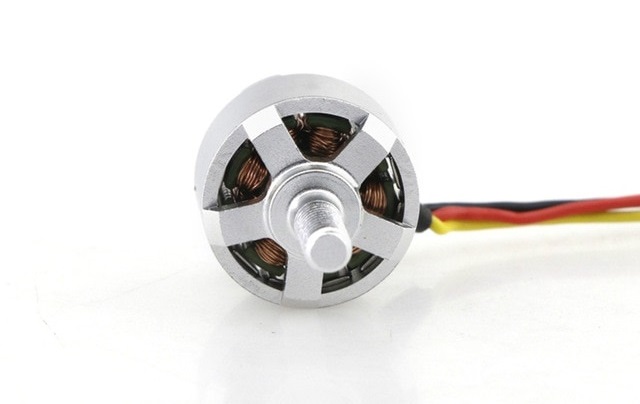

MJX Bugs 3 Mini оснащается недорогими, проверенными временем Б/К моторами 1306 мощностью 2750KV работающими в тандеме с 2-лопастными 3.7-дюймовыми пропами. Потенциал силовой установки в купе с лёгким весом обеспечили дрону показательную тягу в занимаемой нише БЛА, которую по достоинству оценят продвинутые новички.

  • Bugs 3 Mini играючи справляется с любой экшн камерой формата GoPro.
  • В распоряжении пилота два режима расходов «Low/High» (Мощность: 50/100%).

Камера

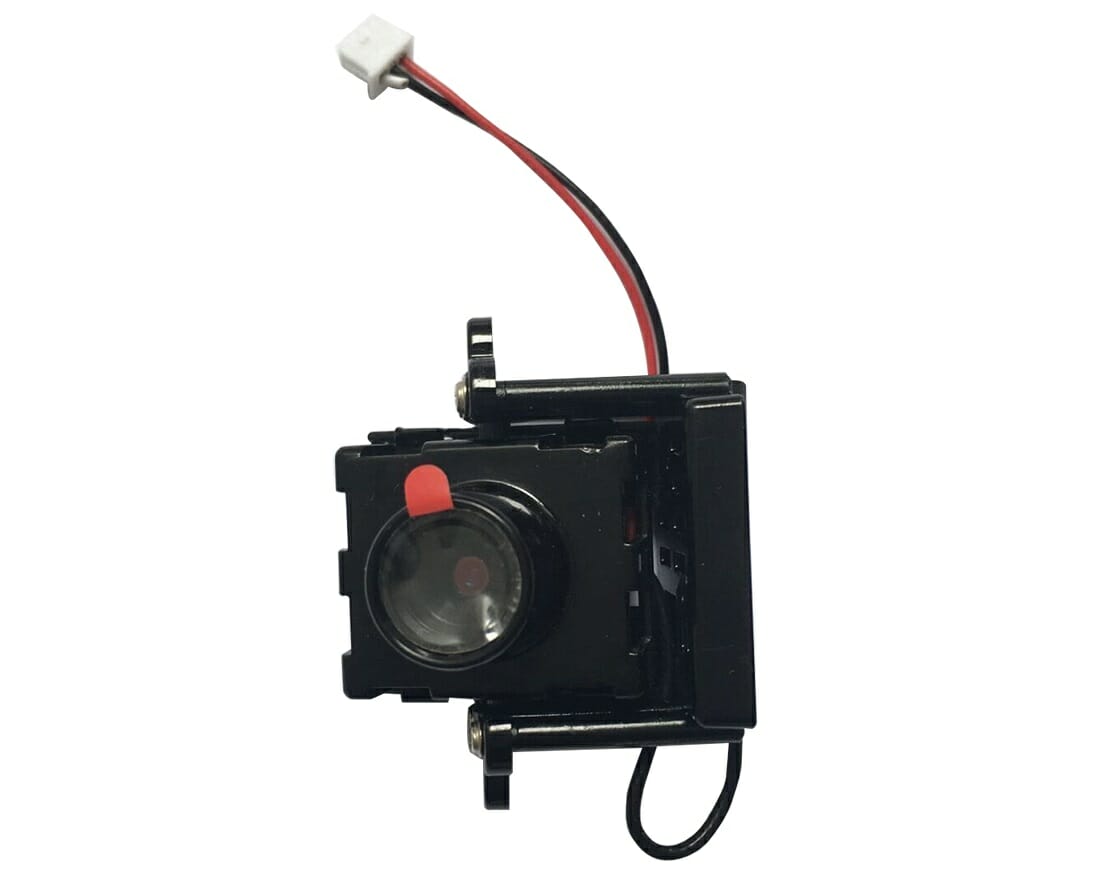

FPV камера MJX C5810 (курсовая) — обеспечивает аналоговую передачу видеопотока без задержки в диапазоне частот 5.8ГГц для реализации полёта от первого лица. Работает в тандеме с встроенным 24-канальным видеопередатчиком мощностью 25мВт. Угол обзора объектива: 65°. Качество видео: 648 × 488p. Формат видео: VGA. Макс. расстояние передачи: 300м. На практике это расстояние составило не далее 100-150 метров.

  • MJX C5810 допускает сопряжение с различными аналоговыми FPV устройствами, в том числе с FPV монитором MJX D43, как отдельно, так и совместно с FPV гарнитурой MJX G3.
  • Ранее была доступна FPV Wi-Fi камера MJX C5007. В настоящее время разработчик завершил выпуск этой модели.

FPV монитор

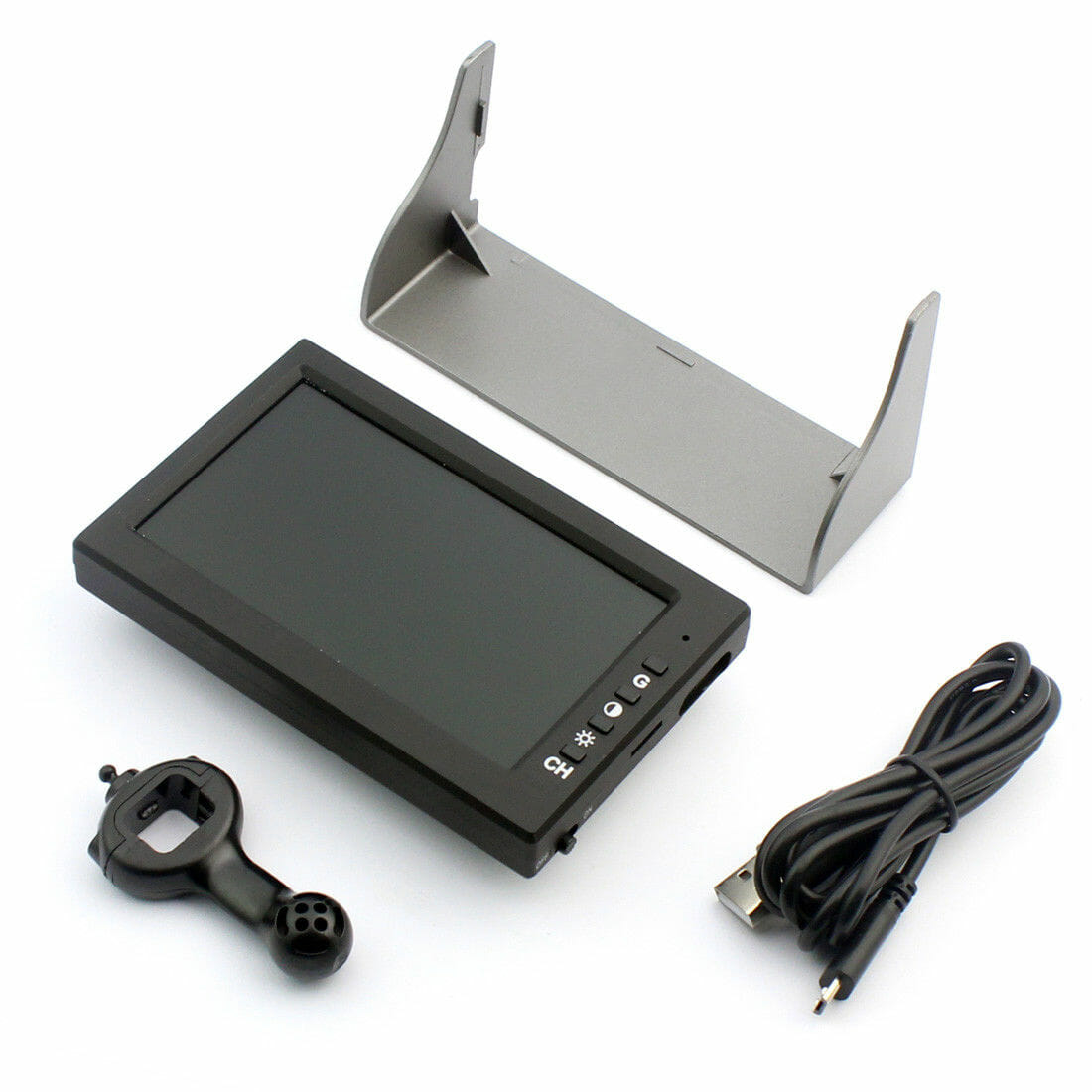

MJX D43 4.3 LCD RX — универсальный жидкокристаллический 4.3-дюймовый FPV монитор, с возможностью ручной регулировки яркости. За приём видеопотока с камеры дрона отвечает встроенный 32-канальный видеоприёмник работающий в диапазоне 5.8ГГц. Питание от встроенной 1-баночной литий-ионной АКБ ёмкостью 800мАч. Зарядка от идущего в комплекте USB кабеля. Монтируется на стоковую аппаратуру управления с помощью идущего в комплекте крепления, а также поддерживает сопряжение с FPV гарнитурой — MJX G3 для реализации полноценного полёта от первого лица.

FPV гарнитура

MJX G3 5.8G FPV Goggles – при сопряжении с FPV монитором обеспечивает полное погружение в полёт от первого лица. Доступна в топовой комплектации, либо докупается отдельно.

Режимы полёта

В распоряжении пилота два режима полёта:

  1. Angel – режим для новичков. 6-осевой гироскоп на 100% контролирует горизонтальное положение дрона, динамичность и углы наклона минимальны. Режим подходит для новичков.
  2. Acro – электронная стабилизация отключена, углы наклона максимальны. Раскрывает весь лётный потенциал дрона. Режим подходит для продвинутых пользователей.

Смена режимов осуществляется переключателем на аппаратуре управления перед включением пульта и дрона. Запуск в режиме Acro сопровождается ярко выраженной звуковой сигнализацией дрона.

Питание

Питание Bugs 3 Mini осуществляется от 2-баночной (2S/7.4В) литий-полимерной АКБ ёмкостью 850мАч 45C, исполненной в своеобразном боксе как у премиальных БЛА. Согласно спецификации обеспечивает продолжительность полёта около 10 минут. На практике без FPV камеры при смешанном стиле пилотирования это время составило — 5 минут 35 секунд. Заряжается от идущего в комплекте USB зарядного устройства в течении 180 минут.

B3 Mini унаследовал функцию обратной связи дрона с аппаратурой при низком напряжении и критичном удалении (короткие звуковые сигналы аппаратуры + мигание подсветки дрона = низкий заряд; Длинный звук. сигнал = далеко улетел или сильные помехи в месте полёта).

Управление

Управление квадрокоптером осуществляется 4-канальной аппаратурой управления работающей на частоте 2.4ГГц. Питается от 4 × AA (докупаются отдельно). Согласно спецификации производителя обеспечивает макс. расстояние удаления — 500 метров.

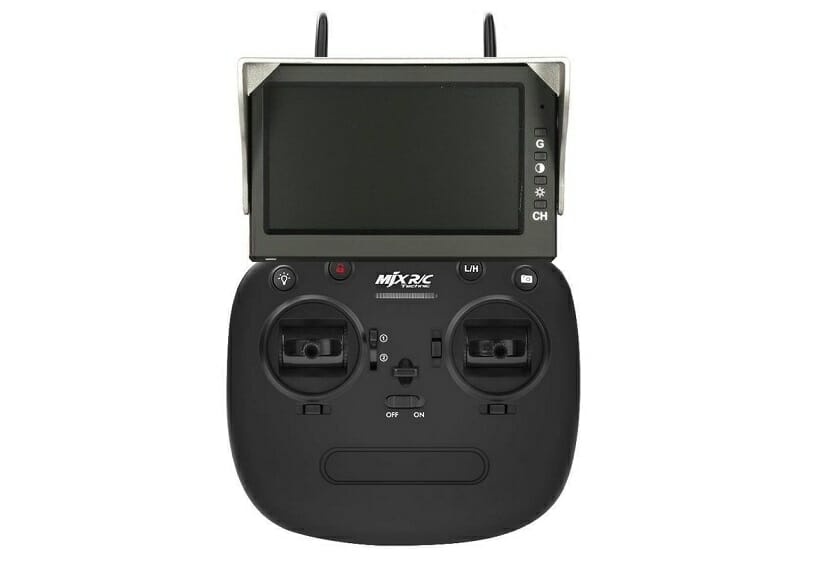

*Пульт управления в комбинации с FPV монитором.

Антенны на аппаратуре управления носят декоративный характер. Сама антенна уложена внутри корпуса, и в будущем будет лучшим перенести её наружу. Такой апгрейд заметно улучшит качество связи.

Назначение кнопок

Цена

Квадрокоптер MJX Bugs 3 Mini успешно реализуется через различные торговые площадки инета по цене от 99 — 160$ (зависит от комплектации).

Рекомендации и замечания

  • Перед первой установкой АКБ не забудьте удалить предохранительную заглушку с контактной группы в батарейном отсеке дрона.
  • Курсовая FPV камера C5810 годится исключительно для первого ознакомления. В дальнейшем рекомендуем её заменить на более технологичную (Turbowing DVR CYCLOPS 3, AKK A5 и другие аналоги). Наглядный процесс модернизации можно найти на просторах YouTube. Конечный результат заметно продлит получение положительных эмоций от владения BUGS 3 Mini.
  • Eachine ROTG01 — устройство позволяет выводить транслируемую с дрона FPV картинку на экран смартфона/планшета (на Android).

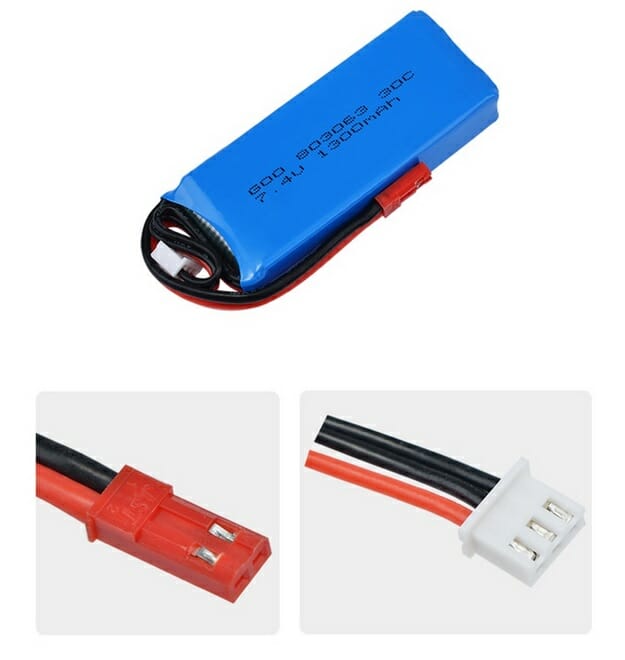

  • Будет лучшим произвести апгрейд и стокового питания на более производительный. Процесс, как в случае с камерой, не сложный, хотя и требует использования паяльника. В качестве источника питания оптимальными будут литий-полимерные АКБ 7.4В 1300мАч 30C с JST-коннектором (размеры: 69 × 30 × 16 мм)
  • Независимо от уровня опыта пилотирования, первый вылет B3 Mini рекомендуется начинать исключительно на минимальных расходах, особенно в режиме Acro. Такой подход позволит пользователю пройти процесс адаптации к управлению без серьёзных крашей.
  • Для принудительного сопряжения аппаратуры управления с дроном необходимо:
  1. Удерживая в нажатом положении кнопку «Запуска и остановки моторов», включить пульт управления.
  2. Затем включите дрон. Подсветка дрона сначало замигает часто, а затем перейдёт в постоянный режим свечения, что указывает на удачное завершение процесса привязки.
  • Перед первым полётом рекомендуется проводить калибровку гироскопа.

Процесс калибровки:

  1. Включите дрон и установите на горизонтальную поверхность
  2. Включите пульт управления
  3. Сведите оба стика в правое нижнее положение и удерживайте около 2-3 секунд, обратив внимание на подсветку дрона, она начнёт мигать. Дождитесь перехода подсветки из мигающего режима в постоянное свечение. Калибровка окончена.
  4. При необходимости добейтесь точного удержания позиции при помощи корректировки смещения (триммирования) с пульта управления.
  • Если после очередного краша вы не можете найти место падения B3 Mini, выключите аппаратуру управления и дрон начнёт издавать звуковые сигналы.

Заключение

MJX Bugs 3 Mini от $99
MJX Bugs 3 Mini
7.1666666666667
Цена
6/10
    Камера
    4/10
      Функциональность
      6/10
        Время полета
        5/10
          Летные качества
          9/10
            Компактность
            9/10
              Комплектация
              9/10
                Надежность
                8/10
                  Цена/Качество
                  10/10

                    Плюсы

                    • Качество исполнения/Ударопрочные материалы
                    • Прост в использовании
                    • Лётный потенциал/Управляемость
                    • Режимы полёта Angel/Acro
                    • Режимы активности Low/High
                    • Комплектация (3 варианта)
                    • Модель допускает не сложные процессы доработки
                    • Яркая LED подсветка с возможностью отключения
                    • Контроль остаточного заряда АКБ и расстояния удаления
                    • Цена/Готов к полёту из коробки

                    Минусы

                    • Стандартная FPV камера (крайне узкий FOV)
                    • Потенциал стандартной АКБ
                    • Чувствительность стиков в режиме Acro на макс. расходах (требует привыкания)
                    • Отключение моторов только кнопкой на пульте

                    Безусловно заслуживает внимание тех, кто уже в совершенстве освоил первичные навыки пилотирования коллекторными БЛА и находится в поиске чего-то более мощного и скоростного, но при этом недорогого и готового к полёту из коробки. Когда наскучит стоковый потенциал дрона, модель позволяет реализовать не трудный и не дорогой апгрейд, в процессе которого начинающий пользователь познакомится с внутренним устройством беспилотника и процессом настройки аналоговой FPV радиоэлектроники. Выступает как один из лучших FPV тренажёров после освоения которого можно смело переходить к более дорогим и продвинутым БЛА. Возрастное ограничение 14+.
