Введение

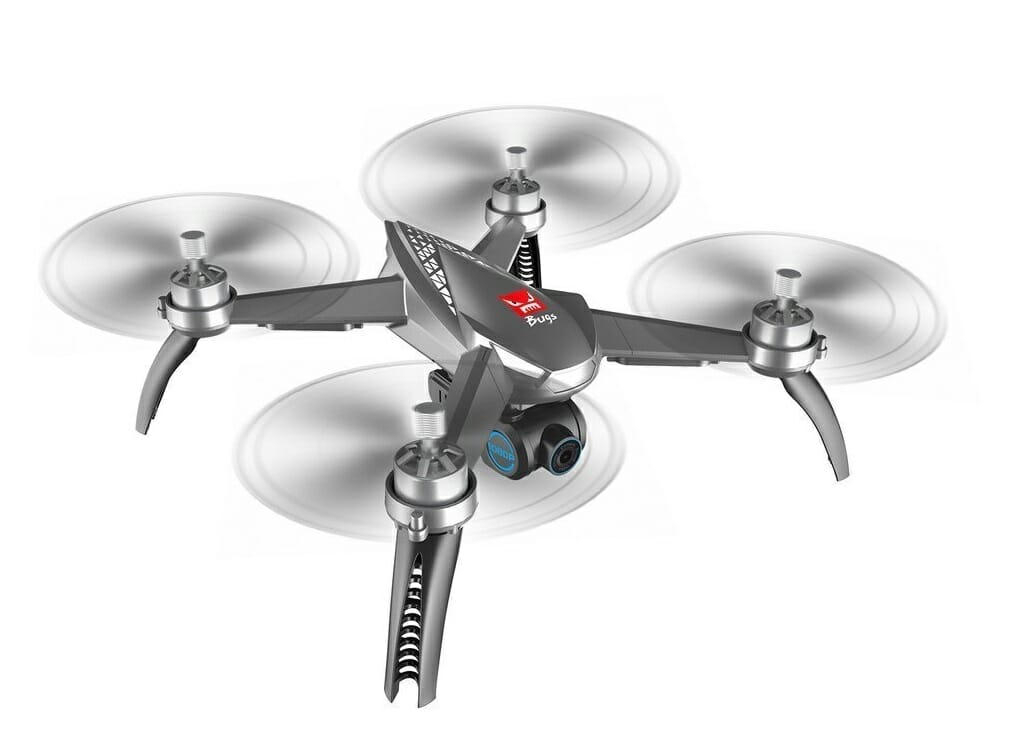

MJX Bugs 5W — один из топовых MJX дронов популярной серии «BUGS». Релиз модели состоялся в июне 2018 года. Как и вся серия построен на показательно настроенной с завода бесколлекторной силовой установке и подготовлен для реализации полёта от первого лица. Высокое качество, функциональность, простота использования, соответствие заявленным возможностям и вполне доступная цена, предопределили будущую аудиторию новичков максималистов, которые хотят получить всё сразу и с максимальной отдачей. По традиции начнём с ключевых особенностей беспилотника.

Особенности

  • Размер рамы: 250мм
  • Встроенный 6-осевой гироскоп
  • GPS позиционирование + барометрический сенсор
  • Бесколлекторные моторы MT1806 1500KV в тандеме с 4 × ESC с функцией автоторможения моторов при блокировке
  • 8Мп FHD Wi-Fi FPV камера с изменяемым дистанционно углом наклона (крепление с помощью безосевого подвеса на демпферах)
  • Управление на 2.4ГГц (4 канала)
  • FPV полёт по Wi-Fi на частоте 5ГГц
  • Вывод FPV трансляции на смартфон (IOS/Android) через приложение «Bugs Go»
  • Макс. расстояние FPV удаления 300м
  • Макс. время полёта 15 мин
  • Макс. скорость горизонтального полёта 60 км/ч
  • Функция удержания позиции

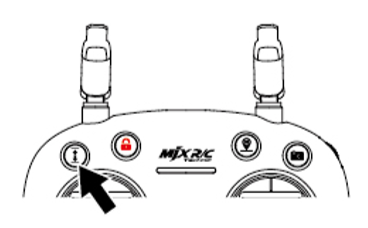

  • Функция Автовзлёт/посадка
  • 3 × режима полёта
  • 4 × автономных режима полёта
  • 3 × режима исполнения «Возврат домой (RTH)»
  • Звуковая система оповещения о низком заряде АКБ
  • Приходит в собранном состоянии (достаточно зарядить и установить питание)
  • LED подсветка
  • Вес с АКБ: 397гр

Комплектация

  1. Квадрокоптер MJX Bugs 5W (с предустановленными пропеллерами)
  2. 8Мп FHD Wi-Fi камера (предустановлена)
  3. Аккумуляторная батарея дрона 2S (7.4В) 1800мАч 25C LiPo
  4. Пульт управления (питание от 4 × АА; докупаются отдельно)
  5. Держатель смартфона
  6. 4 × запасных пропеллера (2CW/2CCW)
  7. Балансное зарядное USB устройство
  8. Питающий USB кабель для ЗУ (Micro USB — USB)
  9. Переходник с коннектором для сопряжения АКБ дрона с ЗУ
  10. Приспособление для съёма пропеллеров
  11. Запасной комплект силиконовых втулок
  12. Отвёртка
  13. Руководство пользователя (на английском языке)
  14. Фирменные наклейки «Bugs» серии

Спецификация

Бренд:
MJX

Модель:
BUGS 5 W

Цвет:
Чёрный/Серый

Стабилизация:
6-осевой гироскоп

Управление:
2.4 ГГц Аналог.

FPV:
5ГГц Wi-Fi

Моторы:
бесколлекторные 1806 1500KV

ESC:
4 × ESC с функцией автоторможения моторов при блокировке

Ёмкость батареи:
2S 7.4В 1800мАч 25C LiPo

Время зарядки:
≈ 180 мин

Макс. время полёта:
15 мин

Макс. высота полёта:
150м

Макс. дальность FPV полёта:
300м

Макс. скорость полёта:
60км/ч

Регулировка расходов:
50/100%

Режимы полёта:
Gesture/GPS/Headless

Автономные режимы полёта:
Следуй за мной/Точка интереса/Полёт по точкам

Макс. радиус облёта:
100м

Питание пульта:
4 × АА 1.5В (докупаются отдельно

Материал:
ABS

Подсветка:
LED

Рама:
250мм

Размеры:
300 × 275 × 95мм

Вес дрона (c АКБ):
397гр

Среда для полётов:
Вне помещения

Ограничение по возрасту:
14+

Внешний вид

Моторы

Квадрокоптер Bugs 5W оснащается бесколлекторными моторами 1806 1500KV работающими в тандеме с четырьмя отдельно взятыми регуляторами скорости поддерживающими функцию автоторможения моторов при блокировке, что способствует более безопасной эксплуатации. На практике силовая установка работает ровно, мощности хватает с избытком и позволяет беспилотнику уверенно развивать скорость горизонтального полёта до 60км/ч.

Как заверяет разработчик двухлопастные пропеллеры дрона изготавливаются с учётом аэродинамики и имеют показательный баланс, что позволяет квадрокоптеру без труда исполнять заданные функции и получать чёткие изображения.

Камера

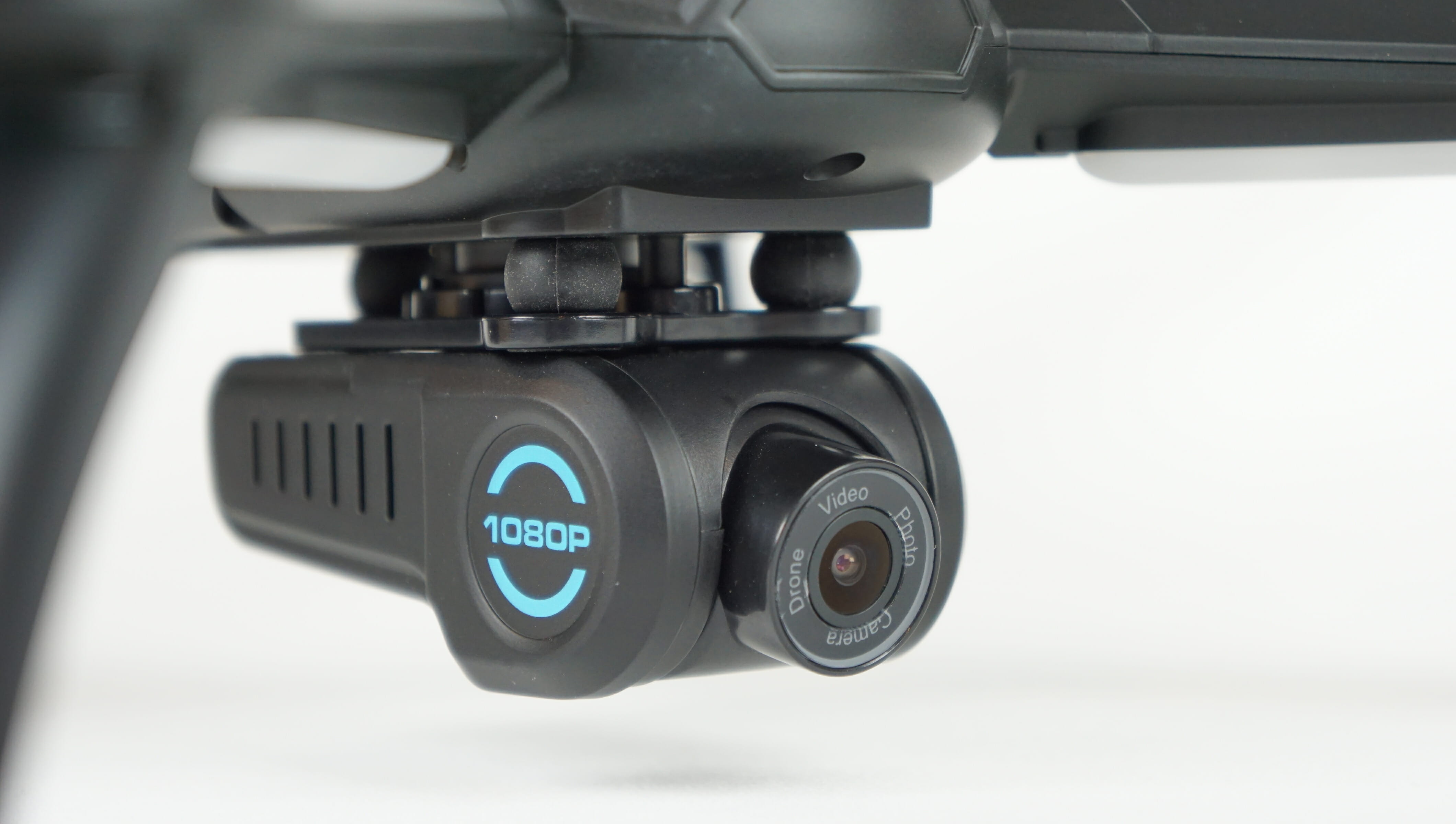

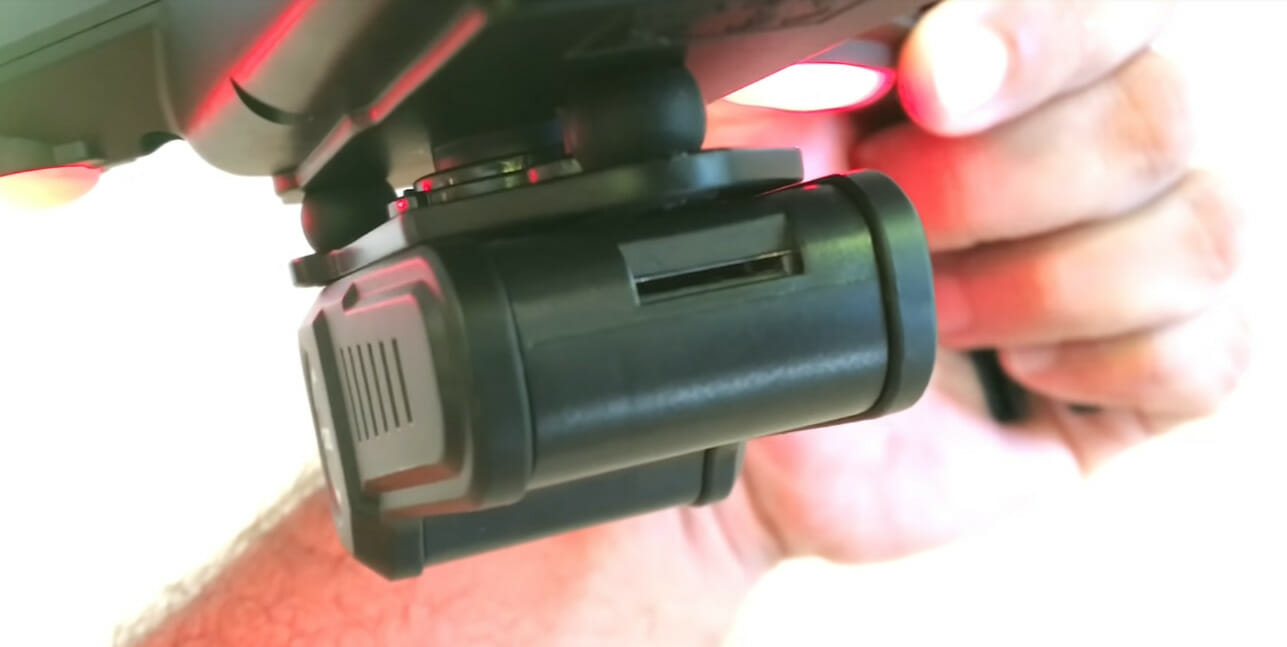

На борту 8Мп FHD Wi-Fi камера (MJX C5021) с регулируемым дистанционно углом наклона, построенная на 1/3.06 дюймовой CMOS-матрице работающей в купе с широкоугольным объективом состоящим из 7 оптических элементов. Обеспечивает запись видео в разрешении: 1920 × 1080p при 30 кадр/с; Фото: 8Мп. Камера съёмная, подвешивается посредством безосевого подвеса на демпферах. На практике качество съёмки соответствует заявленному, цветопередача фото и видео хорошая. Отдельного уважения заслуживает сбалансированная работа силовой установки, о чём свидетельствует полное отсутствие желе и вибраций в кадре, несмотря на то, что подвес от дрона разделяют исключительно резиновые демпферы.

FPV

Полёт от первого лица для Bugs 5W реализован по Wi-Fi на частоте 5ГГц. Видеопоток транслируется в режиме реального времени с оптимальной задержкой на смартфон (IOS/Android) через мобильное приложение «Bugs Go». Качество видеопотока 720p. Заявленное макс. расстояние передачи видео — 300 метров. На практике в свободной от помех зоне это расстояние составило 200-260 метров, что опять же соответствует заявленному в спецификации разработчика.

*Интерфейс мобильного приложения «Bugs Go» в FPV режиме.

Стоит понимать, что FPV система Bugs 5W построена на простейших технологиях и рассчитана исключительно на первичное ознакомление с полётом от первого лица, удаление за пределы видимости будет осуществляться на свой страх и риск.

Режимы полёта

В распоряжении пользователя доступны три режима полёта, которые можно изменять при помощи 2-позиционных переключателей находящихся на аппаратуре (пульте) управления под каждым из стиков/джойстиков. Переключатель под левым стиком отвечает за смену режимов «Gesture/GPS» (позиция «А» — GPS; позиция «B» — Gesture); Переключатель под правым стиком активирует режим «Headless» (позиция «А» — Headless выкл; позиция «B» — Headless вкл).

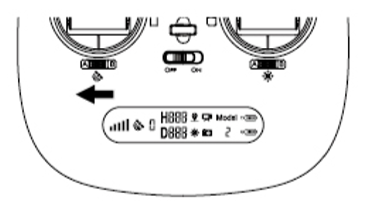

  1. Gesture — в данном режиме исключается работа GPS модуля. Функция «Удержания позиции» становится не активна, но активен барометр, который обеспечивает удержание высоты. Если во время полёта отпустить стики управления, дрон зависнет, но будет склонен к дрейфу (особенно в ветреную погоду), что в свою очередь потребует от пилота непосредственного участия. Рекомендуется для пользователей уже имеющих опыт в управлении дроном без участия GPS.
  2. GPS — обеспечивает беспилотнику точное удержание занимаемой позиции, даже под воздействием внешних факторов. Рекомендуется для новичков.

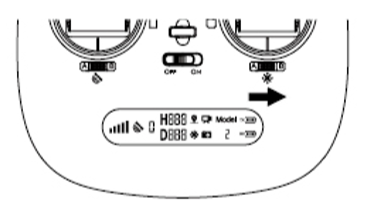

  3. Headless — в процессе полёта, позволяет начинающему пользователю не беспокоиться о том, где у квадрокоптера перед, а где зад.

Автономные режимы полёта

Доступно четыре автономных режима полёта:

  • Следуй за мной (Follow me) — при активации режима, дрон акцентирует своё внимание на сопряженном с ним смартфоне. Режим позволяет автоматически отслеживать перемещение пользователя и держать его в центре кадра, осуществляя съёмку с определённого ракурса и на заданном расстоянии.

  • Точка интереса (Point of Interest) — задайте точку интереса (здание, объект, позицию и т.д.) вокруг которой дрон будет совершать круговой облёт на заданном расстоянии. По умолчанию это расстояние установлено на 10 метров. Чтобы изменить: «Setting (Настройки)» → «Flight Radius (Радиус полёта)».

  • Полёт по точкам (Waypoint Flight) — этот режим позволяет сосредоточиться на композиции, пока MJX B5W летает по заданному на дисплее сопряжённого смартфона, маршруту.

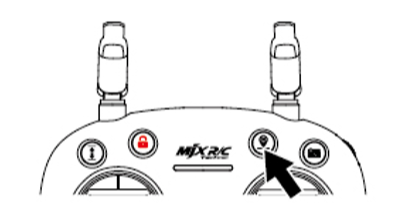

  • Возврат домой (RTH/Return to Home) — обеспечивает автовозврат беспилотника в точку взлёта: кнопкой на пульте, при потери связи с пультом, при низком заряде АКБ.

Качество работы каждого из авто режимов заметно проигрывает в прецизионной точности и плавности премиальным БЛА и соответственно могут быть актуальны исключительно для первого ознакомления.

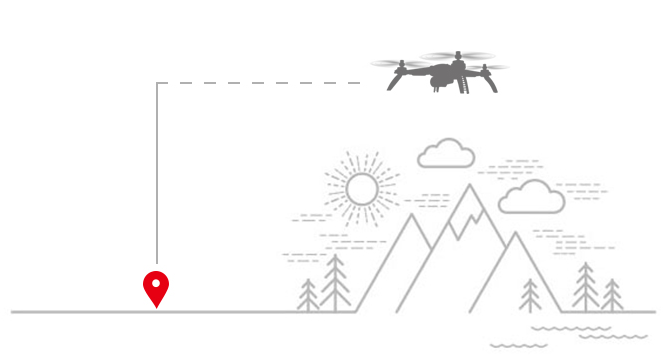

Режим RTH

Режим «RTH/Возврат домой» для Bugs 5W получил три варианта исполнения:

  1. Smart RTH: Доступен при условии стабильного спутникового сигнала (более 7 спутников) и если при взлёте системой была записана домашняя точка. При нажатии на кнопку «RTH» дрон возвращается к точке взлёта. Во время исполнения этого режима пользователь может корректировать полёт с аппаратуры управления. Для отмены исполнения режима достаточно снова нажать кнопку RTH.
  2. Failsafe return: Доступен при условии стабильного спутникового сигнала (более 7 спутников) и если при взлёте системой была записана домашняя точка. Режим автоматически активируется каждый раз, когда дрон теряет связь с аппаратурой управления более чем на 6 секунд. Отменить исполнение режима можно сразу после восстановления связи, нажатием на кнопку RTH.
  3. Low voltage RTH: Активируется при низком заряде АКБ дрона. Подсветка на задних лучах дрона мигает медленно красным, на ЖК-дисплее пульта отображается значок «RX», и раздаётся частый звуковой сигнал:
  • Если B5W находится на высоте далее 100 метров или на расстоянии далее 300 метров, дрон автоматически вернётся в точку взлёта.
  • Если B5W находится на высоте далее 15 метров или на расстоянии далее 15 метров, дрон автоматически вернётся в точку взлёта.
  • Если B5W находится на высоте менее 15 метров или на расстоянии менее 15 метров, дрон осуществит автоматическую посадку.

Питание

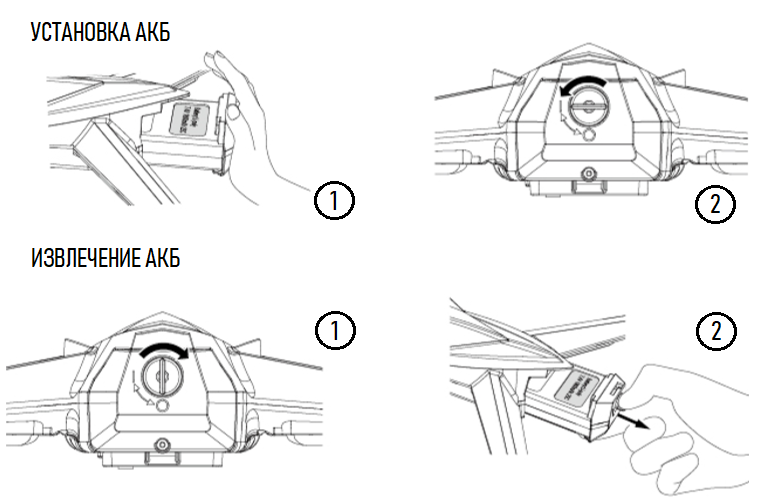

Питание дрона реализовано от двух баночной (2S/7.4В) литий-полимерной (LiPo) АКБ ёмкостью 1800мАч, с током разряда 25C. Батарея уложена в неразъёмный кейс, роль питающих проводов исполняет встроенный коннектор. Такой подход обеспечил дополнительную защиту источнику питания, а также возможность осуществления быстрой смены аккумулятора (без проводов: вставил — извлёк). Всё в угоду простоте! Согласно спецификации обеспечивает макс. время полёта — 15 минут. На практике это время составило 11-12 минут. Заряжается аккумулятор от идущего в комплекте зарядного USB устройства. Время зарядки около трёх часов.

Отнесём к минусам отсутствие у MJX Bugs 5W кнопки выключения питания. Включение и выключение квадрокоптера осуществляется путём установки и извлечения АКБ. Не оставляйте батарею в дроне после окончания полётов!

Управление

Управление беспилотником осуществляется посредством идущего в комплекте пульта управления, который можно встретить в комплектациях моделей предшественников. Удобная, 4-канальная аппаратура, работает на аналоговой частоте 2.4ГГц. Для MJX Bugs 5W комплектуется держателем смартфона. Имеет встроенный LCD-дисплей на который выводится такая информация как: уровень сигнала; количество спутников; высота/дистанция; индикация режимов RTH/Headless; Фото/Видео; заряд АКБ пульта/дрона; Режим работы пульта (Mode 1/2). Согласно спецификации разработчика обеспечивает макс. расстояние удаления — 500 метров. Работает от четырёх батареек формата «АА».

Назначение кнопок и переключателей

Складываемые антенны на аппаратуре управления носят декоративный характер. Сама антенна уложена внутри корпуса, и в будущем будет лучшим вывести её наружу. Такой апгрейд заметно улучшит качество связи.

Первый запуск

Для того чтобы осуществить первый полёт, после извлечения из коробки и зарядки аккумуляторов необходимо проделать следующее:

Привязка квадрокоптера к аппаратуре (процедура проводится один раз)

Шаг 1: Удерживая в нажатом положении на пульте кнопку «Разблокировка моторов» (обозначена символом красного цвета в виде «замка»), включите пульт, он издаст два звуковых сигнала, индикатор начнёт мигать. Пульт готов для сопряжения с дроном.

Шаг 2: Включите квадрокоптер (установив АКБ в дрон), беспилотник издаст звуковые сигналы, подсветка на передних лучах начнёт мигать. Процесс привязки автоматический. После того как пульт издаст длинный звуковой сигнал, индикатор перейдёт из мигающего режима в постоянно горящий, а на LCD дисплее пульта появится иконка «Уровня сигнала», процесс привязки закончен.

Инициализация БЛА (проводится автоматически)

После установления связи, система беспилотника переходит к инициализации. Подсветка на передних и задних лучах поочерёдно мигает красным, зелёным и жёлтым светом. Убедитесь, что квадрокоптер установлен на ровной и неподвижной поверхности (Важно). Процедура инициализации занимает около 8 секунд. Инициализация завершена, после того, как пульт управления издаст два звуковых сигнала, а передние и задние фонари коптера начнут попеременно мигать жёлтым светом.

Калибровка компаса

Важно:

1. Калибровка компаса выполняется только после успешной инициализации БЛА.
2. Калибровка компаса выполняется после каждого отключения АКБ.
3. Процедуру калибровки рекомендуется проводить в дали от мест с усиленным магнитным полем (парковки, строительные площадки, металлические конструкции и т.д), а также держите подальше ключи, мобильные телефоны и т.д.

Процесс калибровки:

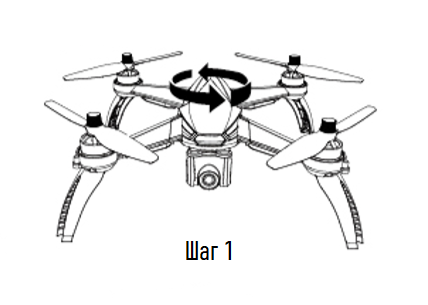

Шаг 1: Горизонтальная калибровка

После успешной инициализации беспилотника, подсветка на передних и задних лучах коптера попеременно мигает жёлтым светом. Удерживая коптер в горизонтальном положении начните вращать его вокруг своей оси (около 3 оборотов). На окончание горизонтальной калибровки компаса укажет передняя и задняя подсветка коптера, которая изменится с мигающего желтого света на попеременно мигающий зеленый свет.

Шаг 2: Вертикальная калибровка

Удерживая коптер в вертикальном положении камерой вверх, начните вращать его вокруг своей оси (около 3 оборотов). Процедура считается завершенной после того, как подсветка коптера перейдёт из мигающего режима в постоянно горящий. Можно переходить к взлёту.

Калибровка гироскопа (выполнена разработчиком)

Процедура калибровки гироскопа проводится только в том случае, если коптер не может выйти из процедуры инициализации. В таком случае, после того как дрон и аппаратура свяжутся, установите коптер на ровную поверхность (Важно). Одновременно, переведите оба стика/джойстика управления в крайний левый нижний угол, подсветка дрона начнёт часто мигать, а потом смениться на постоянное свечение, что укажет на завершение калибровки.

Рекомендации и замечания

  • Перед использованием продукта обязательно ознакомьтесь с инструкцией пользователя.

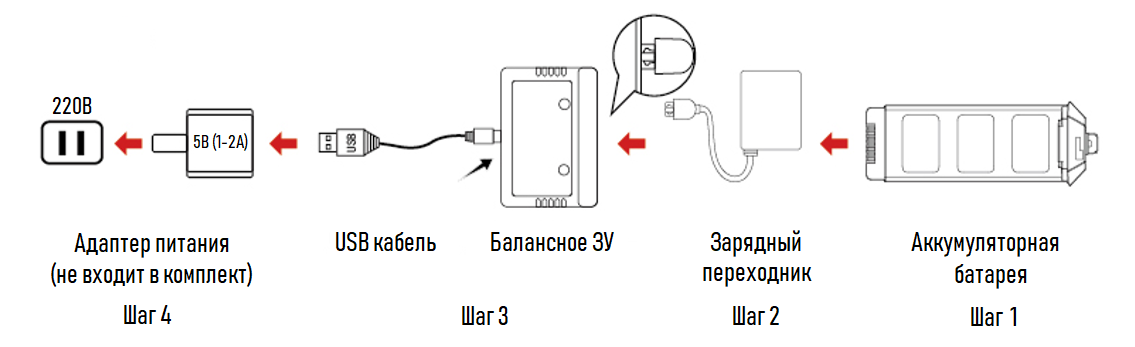

  • Для зарядки АКБ от сети 220В, разработчик рекомендует использовать 5В (1-2А) блоки питания. Зарядка АКБ от компьютера не рекомендуется.
  • Перед тем как приступить к зарядке после очередного полёта, необходимо, чтобы аккумулятор остыл. Зарядка АКБ должна осуществляться только в присутствии взрослых.
  • Перед полётом убедитесь, что АКБ дрона установлена корректно, в противном случае даже кратковременное отключение питания может повлиять на безопасность полёта.
  • Wi-Fi камера дрона работает исключительно с мобильным приложением «Bugs Go».

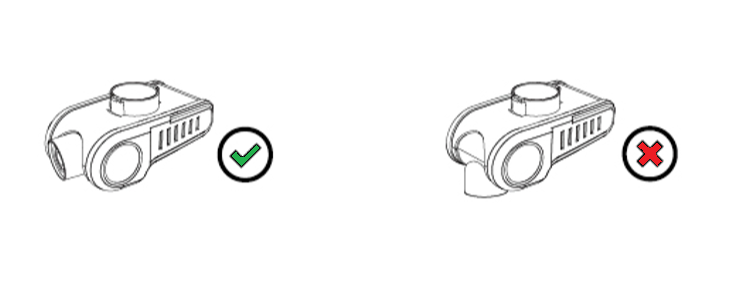

  • Перед посадкой рекомендуется выводить камеру в макс. верхнее положение.
  • Для бесперебойной и корректной работы аппаратуры (пульта) управления не допускается смешивание старых и новых элементов питания, либо щелочных с обычными или перезаряжаемыми батарейками.
  • Для улучшения качества связи аппаратуры управления (прирост в расстоянии удаления до 1000 метров), рекомендуется уложенную внутри пульта антенну вывести наружу и сделать внешней.
  • Для улучшения качества передаваемого видеосигнала (прирост в расстоянии FPV удаления до 500-600 метров), достаточно провести простой и недорогой апгрейд.
  • Запустить и остановить моторы можно двумя способами:

Запуск

  1. Кнопкой «Разблокировки моторов» (обозначена символом красного цвета в виде «замка») — короткое нажатие разблокирует дрон и запускает силовую установку в холостом режиме.
  2. Стиками/Джойстиками управления — одновременно, переведите левый стик/джойстик управления в крайний правый нижний угол, а правый стик в крайний левый нижний угол.

Остановка

  1. Кнопкой «Разблокировки моторов» (обозначена символом красного цвета в виде «замка») — длинное нажатие (удерживая 3 секунды) останавливает работу моторов и блокирует дрон.
  2. Стиками/Джойстиками управления — после того как дрон осуществит посадку, переведите стика «Газа/Throttle» в крайнее нижнее положение «0» и удерживайте в течении 3 секунд, моторы остановятся, дрон заблокируется.
  • Следует учитывать, что во время исполнения режима «Возврата домой/RTH» дрон не облетает препятствия.
  • Коптер не вернётся к месту взлёта, если сигнал слабый (менее 7 спутников). Если в момент потери связи между дроном и пультом будет отсутствовать GPS сигнал, спустя 6 секунд коптер не полетит к месту взлёта, а осуществит мягкую посадку с последующей блокировкой моторов.
  • Если режим RTH исполняется по причине низкого напряжения АКБ, то перейти в ручной, нажав кнопку RTH, нельзя.

Цена

Квадрокоптер MJX Bugs 5W реализуется разработчиком через все известные торговые площадки инета по цене от 130-230$ (цена зависит от комплектации продавца).

Вывод

MJX Bugs 5W от $130
MJX Bugs 5W
7.7777777777778
Цена
5/10
    Камера
    8/10
      Функциональность
      9/10
        Время полета
        6/10
          Летные качества
          8/10
            Компактность
            7/10
              Комплектация
              10/10
                Надежность
                8/10
                  Цена/Качество
                  10/10

                    Плюсы

                    • Дизайн
                    • Качество продукта
                    • Простота использования (для новичков)
                    • Отлично настроенная бесколлекторная силовая установка с функцией автоторможения моторов при блокировке
                    • Лётные свойства/Автономные режимы полёта
                    • FHD FPV камера (качество съёмки, FOV)
                    • FPV полёт на 5ГГц (качество Wi-Fi трансляции)
                    • Расстояние FPV удаления
                    • Работа моб. приложения
                    • Цена

                    Минусы

                    • Нет механической стабилизации
                    • Нет кнопки вкл/выкл коптера
                    • Нельзя настроить звук. сигнализацию (начинает громко пищать уже на 50% заряда АКБ)
                    • По умолчанию моб. приложение (IOS/Android) не отображает полноценную масштабируемую карту, что сказывается на точности исполнения режима полёта по точкам
                    • Нет в комплекте блока питания для зарядки АКБ от сети 220В (рекомендуется разработчиком)
                    • Нет защиты пропеллеров

                    На сегодня это одно из самых оптимальных полноценно работающих решений для начинающего потребителя. Разработчик определённо постарался и на выходе мы получили качественно исполненный продукт с лучшими в занимаемой нише лётными характеристиками, 100% рабочей функциональностью соответствующей заявленному в спецификации, и вполне подъёмный ценник. Максимально будет оценен новичками и любителями находящимися в самом начале пути стремительно набирающего популярность беспилотного хобби. Возрастное ограничение 14+.
