Введение

Syma W1 — топовая модель в категории «GPS Smart Drone» серии «W» от Syma Toys, представленная в марте 2019 года, в арсенал которой впервые вошли бесколлекторные моторы. Спустя три месяца после релиза квадрокоптер подвергся модернизации, в результате чего были поправлены некоторые баги и якобы установлена 4К камера с приходом которой в название продукта была добавлена литера «PRO». На деле, факт замены камеры не подтвердился по настоящий момент, что по сути вводит в заблуждение потребителя. Тем не менее, несмотря на несостоявшийся апгрейд, портативная модель всё же получила признание начинающих пользователей благодаря работоспособному потенциалу, качеству исполнения и доступной цене. По традиции начнём с ключевых особенностей дрона.

В настоящее время разработчик официально реализует на рынке именно квадрокоптер под названием Syma W1 PRO.

Особенности

  • Вес (с АКБ) 249 гр
  • Портативный дизайн и размеры (28.7 × 27 × 5.8 см)
  • Позиционирование: GPS + оптический и барометрический сенсоры
  • Бесколлекторная силовая установка с складываемыми пропеллерами
  • 5Мп 1080P FPV камера
  • Нижняя камера 720P
  • Автовзлёт/посадка
  • Удержание позиции
  • Макс. время полёта 18 мин
  • Макс. расстояние FPV удаления 250 м
  • Переключаемый диапазон FPV частот: 2.4ГГц/5ГГц
  • Управление: Смартфон; Смартфон + Пульт управления
  • 4 × автоматических режима полёта и съёмки (Follow Me/Circle/Flight plan/Waypoint flight)
  • Управление съёмкой жестами рук (Фото/Видео)
  • Управление дроном жестами рук
  • Режим авто возврата в точку взлёта RTH (коптер вернётся к месту взлёта и осуществит посадку: в случае потери сигнала между пультом и дроном/при недостаточном заряде АКБ/принудительно пользователем кнопкой на пульте)
  • Режим «Headless»
  • Изменяемые расходы (мощность) 50/100%
  • Режим новичка (Beginner mode)
  • Мобильное приложение SYMA AIR (с поддержкой редактирования отснятого материала; адаптировано под взаимодействие с соц. сетями)

Комплектация

Квадрокоптер Syma W1 (PRO) предлагается разработчиком в единственной комплектации:

  1. Дрон
  2. Аккумуляторная батарея 2S 7.4В 1800 мАч LiPo
  3. Пульт управления
  4. Зарядный USB кабель
  5. 4 × запасных пропеллера (2CW/2CCW)
  6. Защита несущих винтов
  7. Держатель смартфона
  8. Инструкция пользователя (на английском/китайском/русском языке)

Спецификация

Дрон

Бренд:
Syma

Модель:
W1 (PRO)

Размер (Д × Ш × В):
28.7 × 27 × 5.8 см

Размер по диагонали:
215 мм

Вес (с АКБ):
249 гр

Моторы:
бесколлекторные; 1815 2400KV

Макс. время полёта:
18 мин

Макс. расстояние FPV удаления:
250 м (при управлении пульт + смартфон)

Раб. диапазон FPV частот:
2.4ГГц/5ГГц (изменяемые в меню приложения SYMA AIR)

Диапазон раб. температур:
5°С до 40°С

Спутниковое позиционирование:
GPS

Сенсорное позиционирование:
оптический + барометрический сенсоры

Камера

Количество эфф. пикселей:
5 Млн

Режимы фотосъёмки:
Одиночный

Разрешение видео:
FHD: 1920 × 1080 при 25 кадр/с
HD: 1280 × 720 при 25 кадр/с

Разрешение фото:
1920 × 1080

Формат видео:
MP4

Формат фото:
JPG

Поддерживаемый тип SD карт:
MicroSD (докупается отдельно); Макс. ёмкость: 64 Гб; Класс 10 или UHS

Диапазон раб. температур:
5°С до 40°С

Пульт управления

Раб. диапазон частот:
2.4ГГц

Макс. расстояние передачи сигнала:
250 м

Зарядное напряжение/ток:
5В/3А

Питание:
4 × АА (докупаются отдельно)

Размер поддерживаемых моб. устройств:
Макс. Длина: 92 мм

Диапазон раб. температур:
5°С до 40°С

АКБ дрона

Ёмкость:
1800 мАч

Напряжение:
7.4В

Тип АКБ:
LiPo 2S

Диапазон раб. температур:
5°С до 40°С

Моб. приложение

APP:
SYMA AIR

Поддерживаемые ОС:
iOS/Android

Рекомендуемые версии ОС смартфона:
iOS 11/12
Android 9/10/11

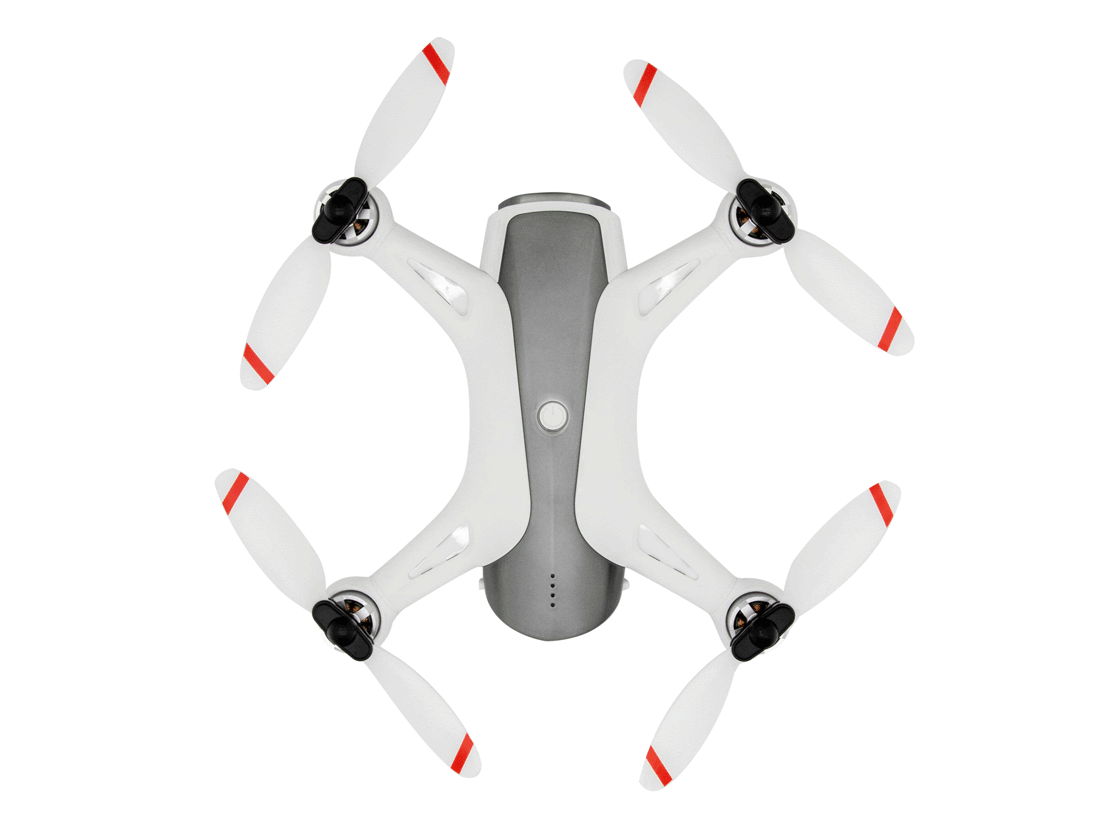

Внешний вид

Качественно исполненная модель. Доходит до потребителя в качественной упаковке. Все элементы комплекта уложены в отдельные боксы. Как говорится мелочь, но приятно.

Моторы

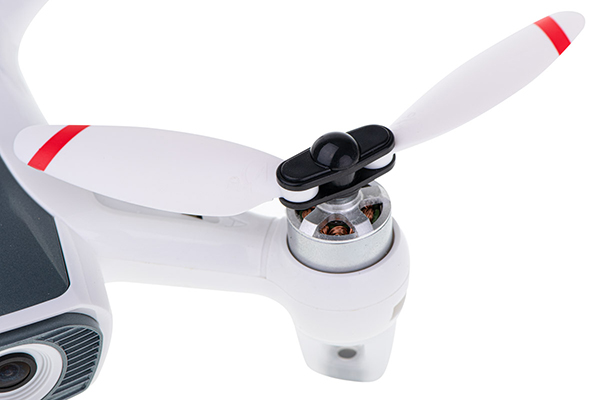

Квадрокоптер Syma W1 (PRO) оснащается бесколлекторными моторами 1815 2400KV управляемыми регуляторами скорости поддерживающими функцию автоторможения при блокировке вращению, обеспечивая тем самым более безопасную эксплуатацию. Работают в тандеме со складываемыми пропеллерами, что добавляет портативности устройству. На практике на максимальных режимах слегка проявляется вибрация, вызываемая дисбалансом пропов. В целом хорошо настроенная силовая установка, потенциала которой хватает с избытком даже при пилотировании в ветреную погоду.

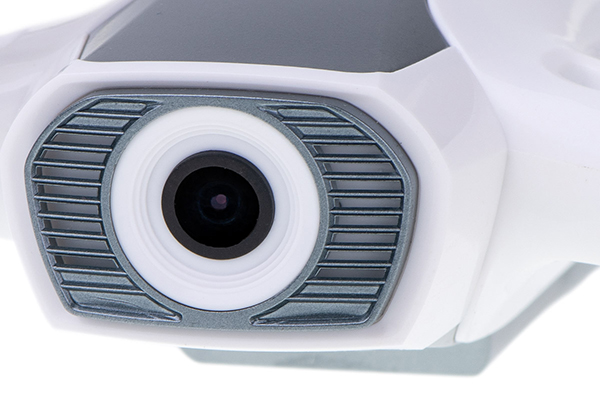

Камера

За съёмку и вид от первого лица отвечает курсовая 5Мп FHD камера. Обеспечивает разрешение видео: 1920 × 1080p при 25 кадр/с; Фото: 5Мп. Стабилизация изображения отсутствует. На практике качество съёмки соответствует заявленному в спецификации, цветопередача хорошая. На средних режимах пилотирования, желе/вибраций нет, в режиме «газ в пол» периодически можно наблюдать желейность. Лечится балансировкой пропеллеров. Благодаря хорошо настроенной силовой установке, в режиме зависания можно добиться вполне хорошего качества съёмки (для коптера из бюджетной ниши).

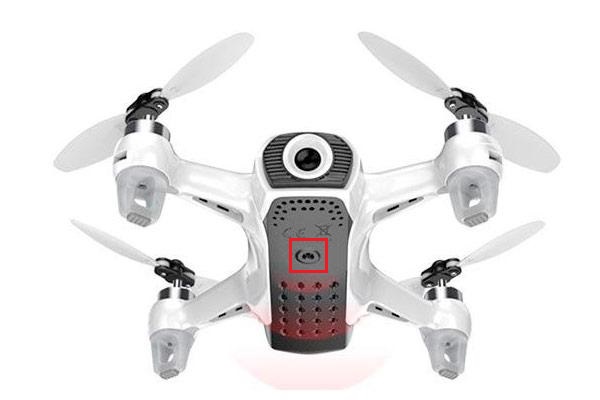

Нижняя камера

Также на борту дрона присутствует ещё одна камера, расположенная в нижней его части, которая для этой модели выполняет двойную функцию. В первую очередь это удержание позиции, например, когда спутниковое позиционирование не доступно или полёт осуществляется в помещении (работает в паре с барометрическим сенсором; активируется на расстоянии до 10 метров от земли), а также ею можно воспользоваться как FPV камерой. Согласно спецификации разработчика обеспечивает съёмку в разрешении: 1280 × 720p при 25 кадр/с. На практике качество далеко от 720P, в связи с чем нижняя камера будет актуальна исключительно для уточнения места посадки.

Переключение между камерами

Переключаться между камерами можно двумя способами: кнопками на пульте (см. раздел «Назначение кнопок пульта» ниже) и в меню мобильного приложения тапнув по иконке «Revolve lens/Смена объектива» (см. раздел «Интерфейс мобильного приложения» ниже).

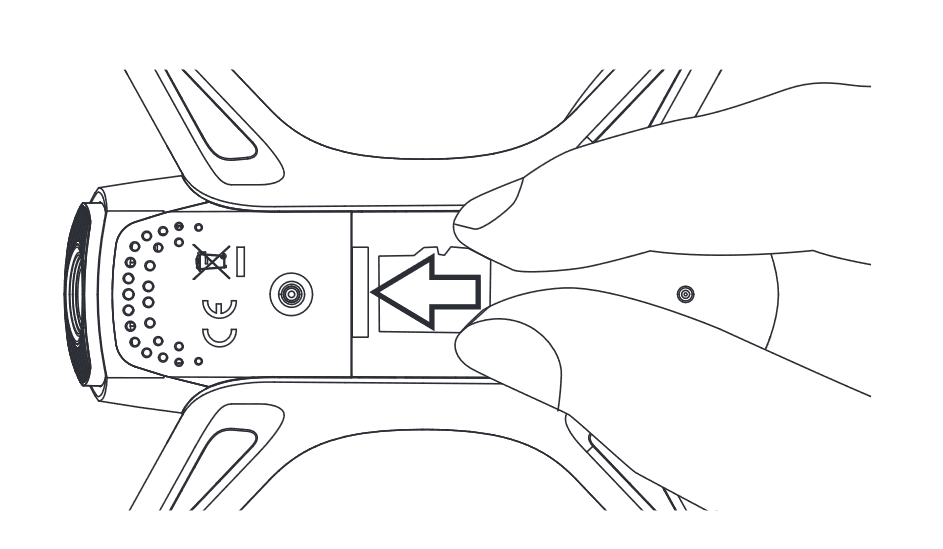

Сохранение фото/видео

Сохранение отснятого фото/видео материала может осуществляться как в памяти сопряжённого смартфона, так и на microSD карте (докупается отдельно), порт для которой располагается в батарейном отсеке дрона.

FPV

Полёт от первого лица для W1 (PRO) может быть реализован по Wi-Fi на одном из двух доступных на выбор диапазонах частот 2.4 ГГц/5ГГц (выбирается в мобильном приложении). Видеопоток транслируется с камеры дрона в режиме реального времени на смартфон (IOS/Android) через мобильное приложение «SYMA AIR». Качество видеолинка 720p. Заявленное макс. расстояние видеопередачи — 250 метров. На практике в свободной от помех зоне это расстояние составило 170-200 метров.

Для обеспечения комфортного полёта в FPV режиме, важно, чтобы сопрягаемый с дроном смартфон (iOS/Android) имел рекомендуемую версию операционной системы (см. раздел «Спецификация моб. приложения» выше), а Wi-Fi модуль смартфона поддерживал работу в двух диапазонах 2.4 ГГц/5 ГГц . На практике наилучшее качество трансляции достигалось в диапазоне 5 ГГц. Трансляция в диапазоне 2.4 ГГц зачастую осуществлялась в наихудшем качестве, а порой вообще не позволяла пилотировать в FPV режиме.

Также стоит отметить тот факт, что для обеспечения наименьшей задержки в трансляции видеопотока, рекомендуется, чтобы снимаемый материал сохранялся исключительно на установленную в дрон microSD с рекомендуемой производительностью (см. раздел «Спецификация камеры» выше).

Стоит понимать, что FPV система Syma W1 (PRO) построена на простейших технологиях и рассчитана исключительно на первичное ознакомление с полётом от первого лица. Поэтому удаление за пределы видимости будет осуществляться на свой страх и риск.

Интерфейс мобильного приложения

Интерфейс мобильного приложения «SYMA AIR» в FPV режиме.

MV редактор

В мобильном приложении доступен фоторедактор в который можно войти тапнув по иконке «MV». Позволяет пользователю быстро отредактировать полученный с дрона фотоматериал и поделиться им чрез различные соц. сети.

*Интерфейс фоторедактора в приложении «SYMA AIR».

Режим Headless

Режим Headless/Безголовый — позволяет начинающему пользователю на первых этапах обучения пилотированию не беспокоиться о том, где у квадрокоптера перед, а где зад. Тем не менее, рекомендуется минимизировать время пилотирования в этом режиме, либо вовсе исключить его использование. Такой подход положительно скажется на общем качестве пилотирования в будущем, к тому же на более дорогих моделях/гоночных дронах этот режим отсутствует.

Вкл/Откл режима

Для корректной работы режима необходимо перед включением питания установить дрон задней его частью строго к аппаратуре управления и уже после запустить моторы и включить режим. Активируется Headless режим посредством длинного нажатия на правый стик управления (около 2 секунд) и сопровождается серией из 3 звуковых сигналов. Когда режим активен пульт управления будет постоянно издавать короткие звуковые сигналы (отключить сигнализацию нельзя). Отключается режим аналогично включению, длинным нажатием на правый стик (около 2 секунд) и сопровождается длинным звуковым сигналом.

Расходы

При желании пользователь может изменять мощность (расходы/активность) дрона. Доступно два варианта: 50% и 100%. Ограниченный 50% мощностной потенциал наиболее актуален для новичков или когда необходимо добиться максимального качества от съёмки, так как в данном случае дрон становится более медлительным и плавным. Максимальные 100% расходы раскрывают весь мощностной потенциал, дрон становится более резким, отклик на перемещение стиков становится более острым.

Переключение расходов

Переключение расходов осуществляется либо в меню мобильного приложения (см. раздел «Интерфейс моб. приложения» выше), либо коротким нажатием на правый стик, сопровождаемый звуковым сигналом, где один короткий сигнал соответствует — 50% выдаваемой мощности, два коротких сигнала — 100%.

Beginner mode

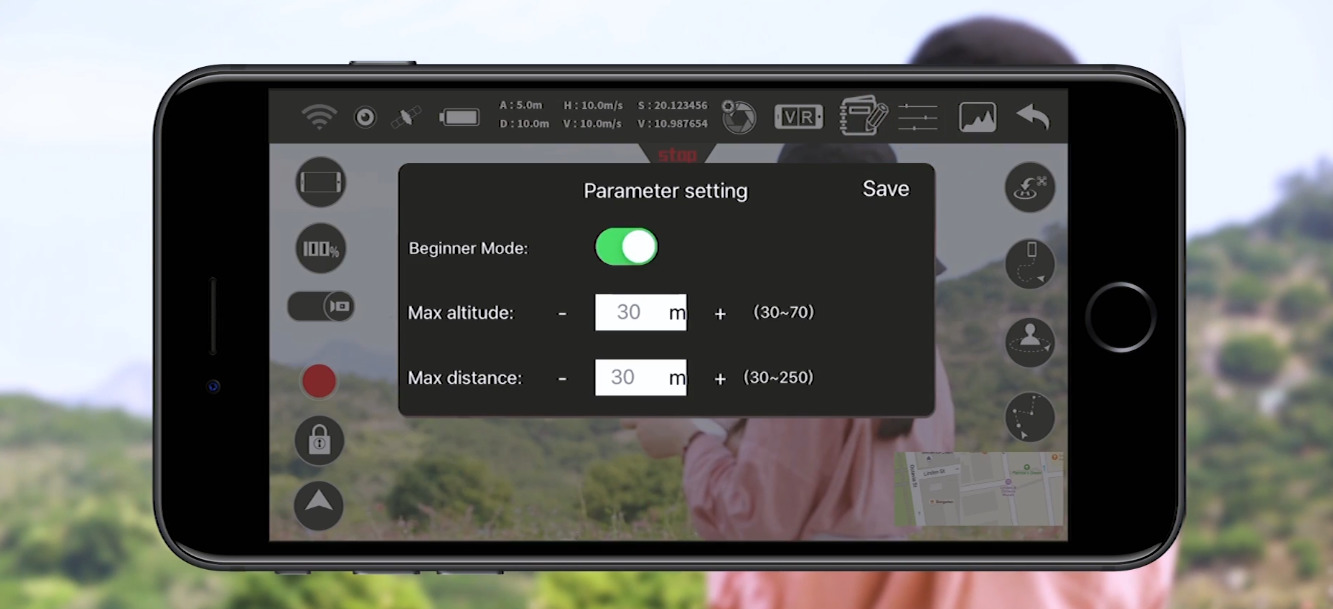

Beginner mode (режим Новичка) — установлен по умолчанию. В данном режиме такие параметры, как макс. высота и макс. расстояние удаления для дрона ограничены 30 метрами. Отключается в меню мобильного приложения «SYMA AIR» в разделе «Parameter/Параметры» (см. раздел «Интерфейс моб. приложения» выше). Отключение режима позволит поднимать дрон на максимальную высоту — 70 метров (становится доступен регулируемый диапазон 30-70 м), и удалять на макс. расстояние — 250 метров (становится доступен регулируемый диапазон 30-250 метров).

Автовзлёт и посадка

Функция автовзлёта и посадки может быть реализована как при помощи кнопки на пульте управления (см. раздел «Назначение кнопок пульта» ниже), так и в мобильном приложении (см. раздел «Интерфейс моб. приложения» выше). При исполнении автовзлёта дрон взлетит и зависнет на высоте около 1.5 метров. При исполнении автопосадки дрон осуществит посадку с последующей остановкой моторов.

Автоматические режимы

Intelligence Follow mode

Доступно два варианта следования:

Person Follow mode или Human Tracking (Отслеживание объекта/человека) — позволяет выделять объект для съёмки на экране смартфона, после дрон будет следовать за ним. При активации режима позиционирование дрона осуществляется посредством оптического и барометрического сенсоров, а спутниковое позиционирование становится не активно. Важно! Первый полёт рекомендуется реализовывать на большом открытом пространстве, свободном от людей и любых других объектов и препятствий.

GPS Follow mode или GPS tracking (Отслеживание GPS) — в данном режиме система дрона будет отслеживать GPS модуль смартфона, соответственно дрон будет следовать за сопряжённым с дроном смартфоном. Важно! Первый полёт рекомендуется реализовывать на большом открытом пространстве, свободном от людей и любых других объектов и препятствий.

Circle mode

Circle mode или Surrounding the flight (Режим облёта выбранного объекта или Круговой полёт) — режим работает при активном спутниковом позиционировании. Для корректного исполнения облёта объекта перед активацией необходимо запустить дрон и выставить его над выбранным объектом. Затем в мобильном приложении тапните по иконке «Circle mode/Surrounding the flight (см. раздел «Интерфейс мобильного приложения» выше)» и выберите в доп. меню «Type to track/Направление вращения», после тапните «Start». Дрон исполнит облёт объекта по кругу, а затем зависнет в ожидании следующих команд. Используя стики управления установите высоту облёта (левый стик) и расстояние до объекта (правый стик). Важно! Первый полёт рекомендуется реализовывать на большом открытом пространстве, свободном от людей и любых других объектов и препятствий.

Flight plan

Flight plan (План полёта) — в этом режиме активно оптическое позиционирование (GPS позиционирование не активно). Запустите дрон в воздух. В мобильном приложении тапните по иконке «Flight plan (План полёта)» (см. раздел «Интерфейс мобильного приложения» выше). В появившемся на экране поле нарисуйте пальцем траекторию полёта. Для корректировки высоты полёта можно использовать левый стик управления на пульте или виртуальный стик управления в приложении (находится слева от поля для нанесения траектории полёта). Дрон исполнит полёт в соответствии с нарисованной траекторией, по окончанию маршрута зависнет в ожидании следующих команд от пользователя. Важно! Первый полёт рекомендуется реализовывать на большом открытом пространстве, свободном от людей и любых других объектов и препятствий.

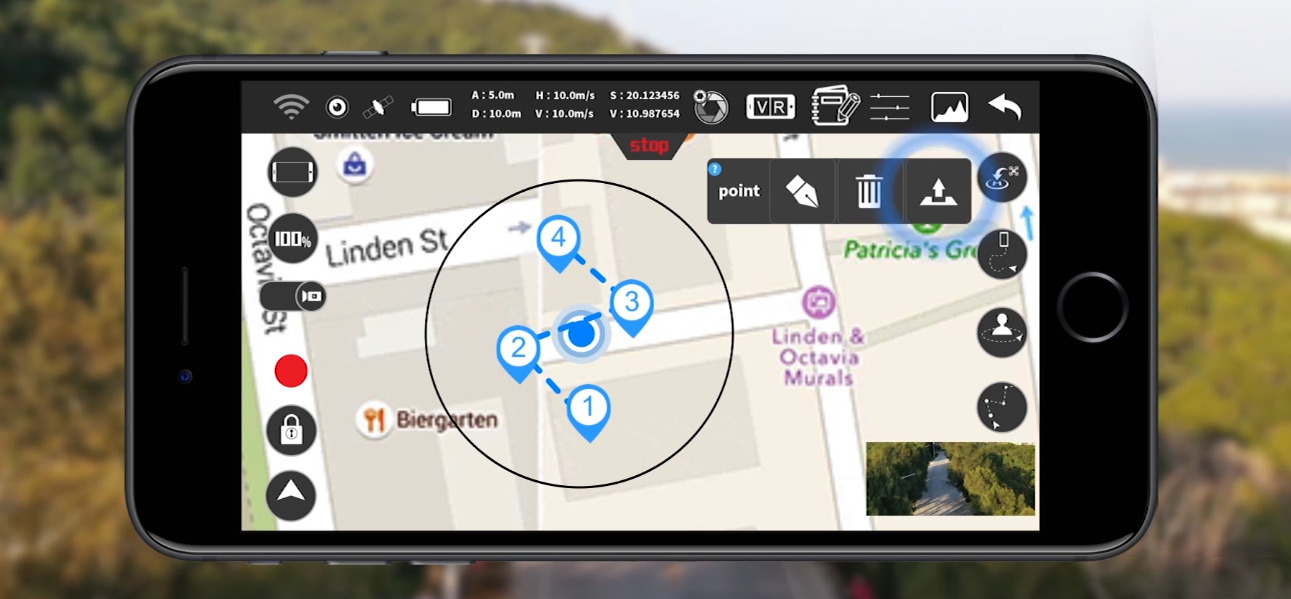

Waypoint flight

Waypoint flight (Полёт по точкам) — в режиме полёта по точкам активно GPS позиционирование. Запустите дрон в воздух. В мобильном приложении тапните по иконке «Waypoint flight (Полёт по точкам)» (см. раздел «Интерфейс мобильного приложения» выше). На появившейся карте установите пальцем путевые точки маршрута и тапните по иконке «Запуск/Launch» (см. раздел «Интерфейс мобильного приложения», выше). Дрон исполнит полёт по установленным GPS точкам, по окончанию маршрута зависнет в ожидании дальнейших команд. Важно! Первый полёт рекомендуется реализовывать на большом открытом пространстве, свободном от людей и любых других объектов и препятствий.

Управление дроном жестами

Palm Control (Управление ладонью) — запустите дрон и встаньте перед камерой на расстоянии 1.5 метров. Активируйте режим «Palm Control» в меню мобильного приложения. Вытяните руку напротив камеры ладонью вперед с прижатыми друг к другу пальцами. Глядя на дисплей сопряжённого смартфона, дождитесь (около 3 секунд), когда дрон распознает жест обозначив ладонь прямоугольником красного цвета. Подсветка на задних лучах дрона также станет сменит цвет на красный. После, перемещайте ладонь влево и вправо, вверх и вниз, а дрон будет вращаться/двигаться в её направлении. Режим управления дроном жестами работает в режиме оптического позиционирования, GPS не активно. Важно! Первый полёт рекомендуется реализовывать на большом открытом пространстве, свободном от людей и любых других объектов и препятствий.

Управление съёмкой жестами

Управлять съёмкой можно как кнопками на пульте (см. раздел «Назначение кнопок», ниже), так и в мобильном приложении (см. раздел «Интерфейс мобильного приложения» выше). Чтобы управлять съёмкой жестами необходимо:

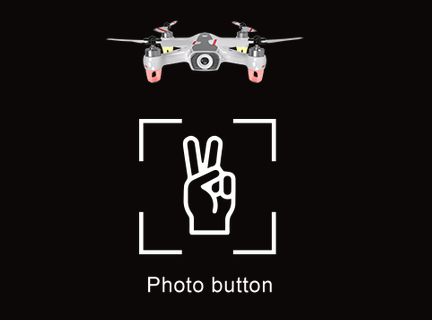

Фото — чтобы сделать фото посредством жеста руки, запустите дрон и встаньте перед камерой дрона на расстоянии 1.5 метров. Вытяните руку и покажите дрону (в течении 3 секунд), так называемый «жест победы — ✌», после чего на дисплее сопряженного смартфона произойдёт отсчёт трёх секунд, подсветка дрона на задних лучах отработает кратковременную вспышку, что укажет на автоматически исполненное фото.

Видео — чтобы начать видеосъёмку посредством жеста руки, запустите дрон и встаньте перед камерой дрона на расстоянии 1.5 метров. Вытяните руку и покажите дрону (в течении 3 секунд) ладонь — после чего подсветка дрона на задних лучах отработает двойную вспышку, что укажет на автоматический запуск видеосъёмки. Для остановки записи повторно поднимите и удерживайте ладонь напротив объектива дрона, запись автоматически будет остановлена.

Стоит понимать, что качество работы каждого из авто режимов/распознавание жестов, существенно проигрывает в качестве исполнения режимам премиальных БЛА и соответственно актуальны исключительно для первого ознакомления и не более того.

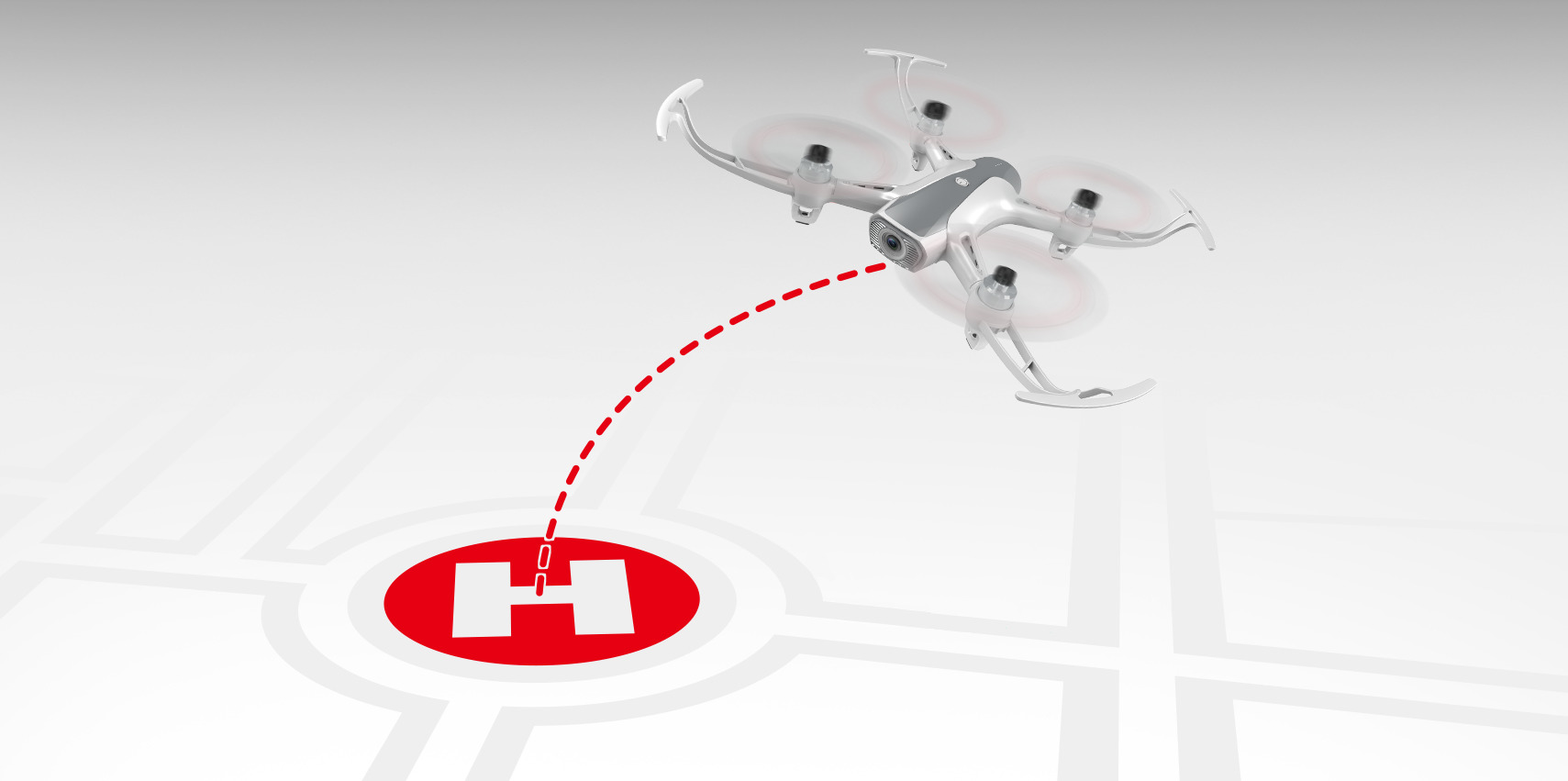

Режим RTH

Режим возврата в место взлёта или возврат домой (Return to Home, сокр. RTH) — позволяет вернуть дрон в место взлёта. Доступно три варианта возврата коптера в место взлёта из которых два автоматических (функция возврата активируется автоматически в случае: потери связи между дроном и пультом; при низком заряде АКБ дрона). А также возможна ручная/принудительная активация возврата посредством нажатия на кнопку на пульте управления (см. раздел «Назначения кнопок пульта» ниже), либо тапнув в мобильном приложении по иконке «One Key Return/Возврат одной кнопкой» (см. раздел «Интерфейс мобильного приложения», выше). Во всех случаях система вернёт дрон к месту взлёта и осуществит автопосадку. Важно! Рекомендуется осуществить первый тестовый возврат дрона, чтобы понимать как он работает. Делайте это на большом открытом пространстве, свободном от людей и любых других объектов и препятствий.

Однако, стоит учитывать, что для исполнения режима возврата необходимо, чтобы спутниковая связь была активной, в противном случае возврат будет не возможен, и тогда дрон просто осуществит автопосадку непосредственно в том месте где находится, с последующим отключением моторов.

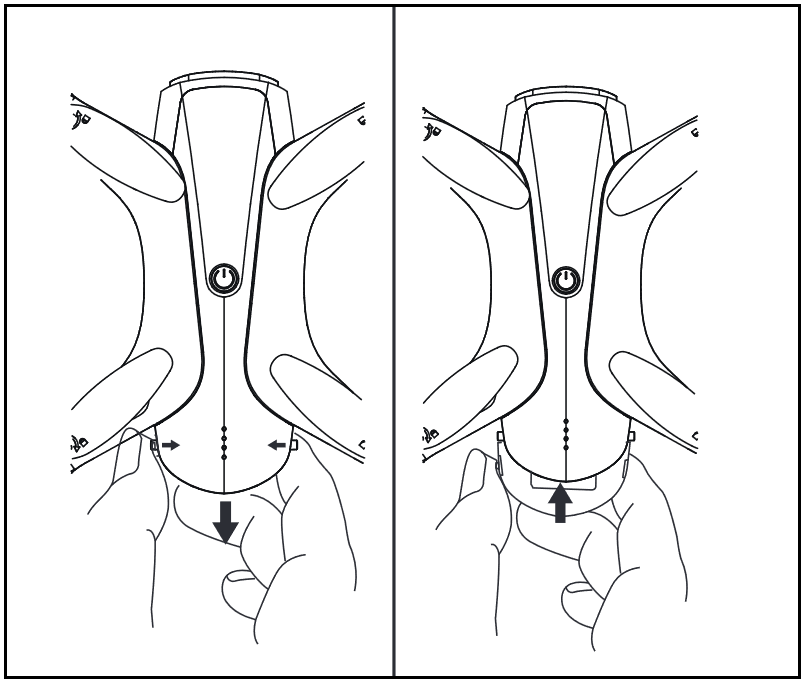

Питание

Питание Syma W1 (PRO) реализовано от двух баночной (2S; 7.4В) литий-полимерной (LiPo) аккумуляторной батареи ёмкостью 1800 мАч. Батарея исполнена в неразъёмном боксе и для подключения не требует соединения питающих проводов, достаточно просто вставить её до характерного щелчка фиксаторов в батарейный отсек дрона. Такой подход обеспечил дополнительную защиту источника питания, а также позволил быстро осуществлять его замену (без проводов: «вставил-извлёк»). Всё в угоду простоте! Согласно спецификации разработчика АКБ обеспечивает максимальное время полёта — 18 минут. На практике это время составило 10-12 минут в зависимости от режима пилотирования и внешних природных факторов, таких как ветер.

Процесс зарядки

Заряжается аккумулятор от идущего в комплекте зарядного USB устройства. Время зарядки около 3.5 часов. Во время процесса зарядки «зеленый» индикатор будет медленно мигать, а «красный» индикатор будет гореть постоянно. На окончание зарядки указывает постоянное свечение обоих индикаторов. Если АКБ не подключён или зарядка не осуществляется, то «красный» индикатор горит постоянно, а «зелёный» выключен. При возникновении ошибки «красный» индикатор горит постоянно, а «зеленый» индикатор быстро мигает. Разработчик рекомендует не заряжать АКБ от USB портов компьютера и т.п. Для зарядки рекомендуется использовать блок питания (докупается отдельно).

Отнесём к плюсам факт присутствия индикации уровня заряда АКБ и кнопки включения и выключения дрона. Тем не менее будет правильным извлекать АКБ после окончательного завершения полётов и хранить отдельно от коптера.

Управление

*Смартфон в комплект не входит.

Управление дроном может реализовываться тремя способами это стандартным для большинства моделей SYMA пультом управления (данный способ исключает возможность FPV полёта и использования smart функций), смартфоном через мобильное приложение «SYMA AIR» (в данном случае будет сильно ограничена дальность FPV полёта не далее 50 метров) и в тандеме Пульт + Смартфон (такой вариант позволит максимально задействовать заявленный разработчиком потенциал дрона). Пульт работает в диапазоне частот 2.4ГГц. Согласно спецификации разработчика радионачинка пульта позволяет контролировать дрон на расстоянии до 250 метров, что в целом подтверждается и на практике. Питание осуществляется от четырёх пальчиковых батареек формата «АА» (докупаются отдельно).

Назначение кнопок пульта

Первый запуск

После извлечения из коробки, зарядки аккумулятора и установки защиты пропеллеров, первое включение будет всегда сопряжено с обязательным процессом калибровки гироскопа и компаса дрона. Запустить процессы калибровки можно двумя удобными для вас способами: с пульта управления, или посредством наглядной пошаговой инструкции в мобильном приложении «SYMA AIR» (для быстрого скачивания используйте QR-код).

На наш взгляд самым простым и быстрым способом запуска процессов калибровки является пульт. С процедурой калибровок через приложение, а также с другими функциями дрона Syma W1 (PRO) можно ознакомиться в этом видео от разработчика.

Шаг 1. Калибровка гироскопа

Первым делом проводится калибровка гироскопа (или как написано в инструкции «калибровка горизонтального положения дрона»):

  • Установите дрон на ровную поверхность (важно).
  • Включите пульт управления.
  • Включите дрон (двойным нажатием, где первое — короткое, а последующее второе — длинное (около 3 секунд)). Включение дрона обозначит звуковое сопровождение. Подсветка на дроне будет часто мигать.
  • Переведите одним движением левый стик управления на пульте вверх и вниз (данная процедура привяжет пульт к дрону). Подсветка на дроне перейдёт в стабильное свечение.
  • Переведите одним движением оба стика управления в нижний правый угол и удерживайте их в таком положении. Подсветка дрона сначало часто замигает, а потом перейдёт в режим постоянного свечения, что укажет на окончание процесса калибровки гироскопа.
  • Можно переходить к калибровке компаса.

Шаг 2. Калибровка компаса

Далее после проведения калибровки горизонтального положения, следует калибровка компаса. Для этого проделайте следующие действия:

  • Для запуска процесса калибровки, на пульте управления переведите левый стик управления в правый нижний угол и нажмите на кнопку возврата (см. раздел «Назначение кнопок пульта» выше).
  • На запуск режима калибровки укажет медленно мигающая подсветка дрона.
  • Держа дрон в горизонтальном положении, начните вращать его вокруг своей оси (направление не важно) до тех пор, пока подсветка дрона не начнёт мигать быстро (обычно около 2-3 оборотов).
  • Теперь переведите дрон в вертикальное положение камерой вниз и начните также вращать его вокруг своей оси до тех пор, пока подсветка дрона не перейдёт в режим постоянного свечения.
  • Калибровка компаса закончена, можно переходить к сопряжению смартфона с камерой дрона.

Шаг 3. Подключение к FPV камере

Для сопряжения смартфона с камерой дрона необходимо проделать следующие действия:

  • Активируйте Wi-Fi на смартфоне.
  • Пройдите в Wi-Fi настройки смартфона и выберите из списка доступных сетей: W_1080P_XG_XXXXXXXXX (где XG – доступный частотный диапазон 2.4G или 5G; XXXXXXXXX – индивидуальный код подключения, для каждого смартфона он свой); Пароль не требуется.
  • После подключения к Wi-Fi точке FPV камеры, запустите приложение. Тапните по иконке в нижнем правом углу «Prepare». На следующей странице будет предложено провести калибровку компаса и горизонтального положения дрона. Если вы проделали первые два шага описанные выше, то просто пропускаете предложение системы, тапнув по иконкам в правом нижнем углу «Next», на следующей странице «Start».
  • На подключение к камере дрона укажет прямая трансляция видеопотока отображаемая на экране смартфона.
  • Процесс сопряжения закончен.
  • Можно приступать к взлёту (о том, как запустить/остановить моторы и ознакомиться со схемой управления см. рекомендации ниже).

Рекомендации и замечания

Общие

  • Перед использованием продукта обязательно ознакомьтесь с инструкцией.
  • Рекомендуется первым включать пульт управления, а затем включать дрон.
  • После завершения полёта рекомендуется сначало выключать питание пульта, а затем питание дрона.
  • Если фюзеляж дрона наклонить более чем на 70 градусов, дрон выключится.

FPV

  • FPV система дрона крайне чувствительна к операционным системам сопрягаемых с дроном смартфонов (см. спецификацию «Моб. приложение» выше) и соответственно, если ОС смартфона не входит в список рекомендуемых, то полёт в режиме от первого лица, либо будет не комфортным, либо вовсе может быть невозможным.
  • Рекомендуемый Wi-Fi диапазон частот для осуществления FPV полёта считается 5ГГц. Изменяется в меню мобильного приложения.
  • Для обеспечения наименьшей задержки в трансляции видеопотока рекомендуется, чтобы снимаемый материал сохранялся исключительно на установленную в дрон microSD с рекомендуемой производительностью (см. раздел «Спецификация» выше).

Питание

  • При нормальном состоянии элементов питания максимальная расстояние удаления составит приблизительно 200 метров, а максимальная высота — около 70 метров.
  • При недостаточной мощности элементов питания максимальная дальность и высота полёта составляет около 20 метров.
  • Оберегайте элементы питания от воздействия высоких температур. Храните их вдали от нагревательных приборов.
  • Когда дрон не используется извлекайте питание из дрона и пульта управления.
  • Если дрон не используется более 10 дней, с целью продления срока службы АКБ дрона, зарядите батарею на 40-50% от её полной ёмкости.
  • Для зарядки АКБ от сети 220В разработчик рекомендует использовать 5В (1-2А) блок питания. Зарядка АКБ от компьютера не рекомендуется.
  • Не рекомендуется устанавливать в пульт аккумуляторы.
  • Перед тем как приступить к зарядке после очередного полёта, необходимо, чтобы аккумулятор остыл. Зарядка АКБ должна осуществляться только в присутствии взрослых. При неправильном использовании АКБ может взорваться!
  • Перед полётом убедитесь, что АКБ дрона установлена корректно, в противном случае даже кратковременное отключение питания может повлиять на безопасность полёта.

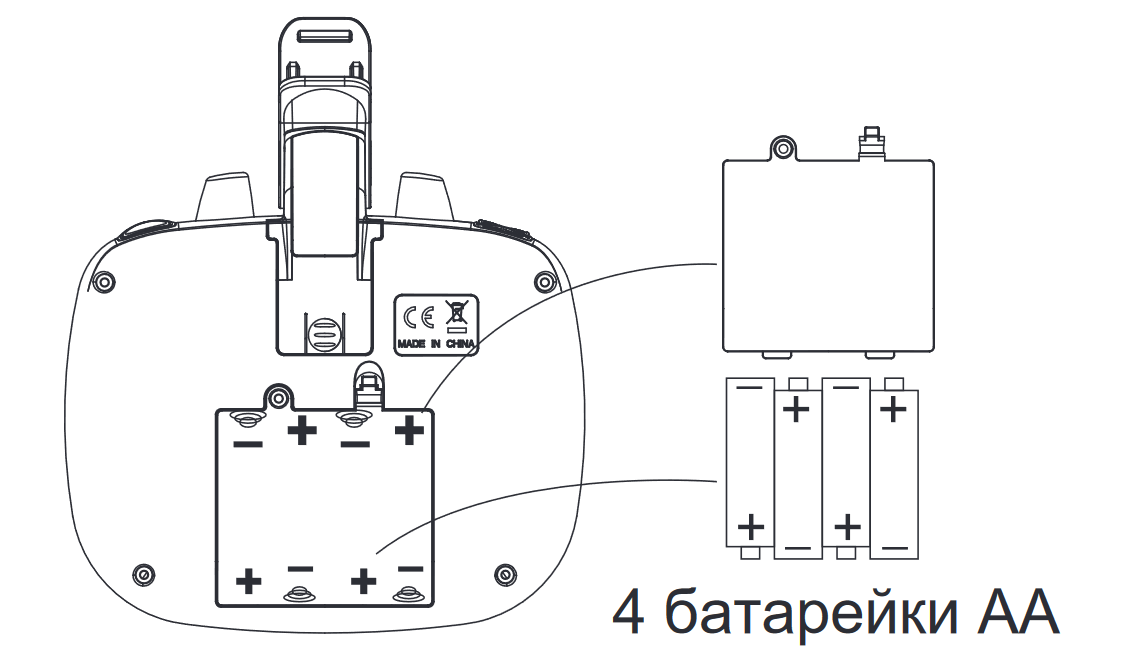

  • Для бесперебойной и корректной работы аппаратуры (пульта) управления не допускается смешивание старых и новых элементов питания, либо щелочных с обычными или перезаряжаемыми батарейками.
    Пропеллеры
  • Для правильной установки пропеллеров обратите внимание на метки (A/B), которые находятся как на пропеллерах, так и на лучах дрона. Они должны обязательно совпадать. В противном случае дрон не сможет взлететь.

Моторы

  • Если силовая установка дрона столкнётся с препятствием или что-либо будет мешать вращению пропеллеров, сработает защита от перегрузки по току и моторы квадрокоптера выключатся.
  • Запустить и остановить моторы можно двумя способами с пульта и посредством интерфейса моб. приложении:

Запуск с пульта

  • Переведите левый стик «Газа/Throttle» вверх.
  • Одновременно, переведите левый стик управления в крайний правый нижний угол, а правый стик в крайний левый нижний угол и удерживайте в этом положении 1 секунду.
  • Установите дрон на ровную поверхность и нажмите на кнопку пульта управления «Автовзлёт/посадка» (см. раздел «Назначение кнопок пульта» выше). Моторы запустятся и дрон автоматически взлетит на высоту около 1.5 метров и зависнет.

Остановка с пульта

  • Переведите левый стик «Газа/Throttle» вниз и удерживайте в этом положении 2-3 секунды.
  • Одновременно, переведите левый стик/джойстик управления в крайний правый нижний угол, а правый стик в крайний левый нижний угол и удерживайте в этом положении 1 секунду.
  • Когда дрон находится в зависании, нажатие на кнопку пульта управления Автовзлёт/посадка (см. раздел «Назначение кнопок пульта» выше), дрон автоматически осуществит посадку и выключит моторы.

Остановка и запуск моторов через интерфейс моб. приложения

RTH

  • Следует учитывать, что во время исполнения режима «Возврата домой/RTH» дрон не облетает препятствия.
  • Если дрон находится на расстоянии более 20 метров от точки взлёта, он автоматически поднимется до высоты 20 метров, а затем осуществит возврат к месту взлёта.
  • Если дрон находится на расстоянии менее 20 метров от точки взлёта, он вернётся, удерживая текущую высоту на момент полёта.
  • Если сигнал с пульта управления прерывается более чем на 6 секунд, система управления активирует режим возврата в точку взлёта. Если во время обратного полёта сигнал с пульта управления восстановится, процесс возврата продолжится, но пользователь сможет отменить режим возврата с помощью кнопки «Возврат» на пульте управления (см. раздел «Назначение кнопок пульта» выше) и возобновить управление дроном.
  • Коптер не вернётся к месту взлёта, если сигнал GPS отсутствует. Если в момент потери связи между дроном и пультом будет отсутствовать спутниковый сигнал, коптер не полетит к месту взлёта, а осуществит мягкую посадку с последующей блокировкой моторов.
  • При падении напряжения аккумулятора до критического значения огни дрона начнут медленно мигать, и автоматически активируется функция возврата. Во время обратного полёта, чтобы избежать столкновение с препятствиями, пользователь может управлять дроном (набирать высоту и снижаться, поворачивать влево и вправо).
  • Если режим RTH исполняется по причине низкого напряжения АКБ, то отменить авто возврат нельзя.

Калибровка гироскопа

  • Процесс калибровки горизонтального положения проводится один раз перед первым запуском. Повторное проведение калибровки требуется, если на момент удержания позиции дрон перестаёт держать горизонт и постоянно смещается (без помощи внешних факторов, таких как ветер например), обычно такое случается после падения/краша дрона.
  • Калибровка горизонтального положения будет невозможна, если угол наклона фюзеляжа дрона превышает 10 градусов.

Калибровка компаса

  • Процесс калибровки компаса рекомендуется проводить в каждом новом месте запуска, а также когда дрон не может обнаружить спутники в течение длительного времени.
  • Не калибруйте компас в местах с сильным магнитным полем и возле больших металлических конструкций.
  • При горизонтальном вращении в момент калибровки компаса, угол отклонения от горизонтального положения фюзеляжа дрона не должен превышать 30 градусов.

GPS позиционирование

  • При полёте в помещении режим спутникового позиционирования не работает.
  • Когда спутниковое позиционирование не активно индикатор (в виде спутника) в приложении в левом верхнем углу красный и мигает (см. раздел «Интерфейс мобильного приложения», выше).
  • При уверенном спутниковом позиционировании, светодиодная подсветка на передних лучах дрона всегда красная, а на задних лучах всегда зелёная.
  • Когда подсветка на задних лучах дрона меняет цвет с жёлтого на зеленый, это указывает на то, что обнаружено достаточно спутников, и точка возврата успешно записана. После этого дрон использует функцию GPS позиционирования, и можно взлетать.
  • На момент первого запуска поиск спутников длится около одной минуты. Если дрон не может обнаружить спутники в течение длительного времени, пожалуйста, повторите процедуру калибровки компаса.
  • Если во время полёта огни на задних лучах дрона мигают зелёным, это указывает на слабый GPS сигнал. В этом случае, рекомендуется прекратить полёт и дождаться обнаружения достаточного количества спутников.

Оптическое позиционирование

  • Когда оптическое позиционирование не активно индикатор в приложении в левом верхнем углу (в виде объектива) мигает
  • (см. раздел «Интерфейс мобильного приложения», выше).
  • При позиционировании оптической системой дрона, светодиодная подсветка на передних лучах дрона всегда красная, а на задних лучах всегда желтая.
  • Когда подсветка на задних лучах дрона мигает жёлтым, это указывает, что система оптического позиционирования не может работать нормально.
  • Система оптического позиционирования не может работать при недостаточном освещении, над однородной или отражающей поверхностью, над водой и на высоте более 10 метров.

Режим Headless

  • Когда режим активен подсветка дрона мигает один раз каждые 4 секунды.
  • Для корректной работы режима, прежде чем включить питание, установить дрон расположив его хвостовую часть точно на пульт.

Съёмка

  • Нажав на кнопку «Фото» — подсветка на дроне продублирует вспышкой, что сделан фотоснимок.
  • Нажав на кнопку «Видео» — подсветка на дроне будет мигать, указывая, что идёт запись видео. Если остановить видеозапись, то подсветка дрона снова перейдёт в режим постоянного свечения, тем самым указывая, что запись видео остановлена.

Цена

Квадрокоптер Syma W1 PRO реализуется разработчиком через большинство известных торговых площадок интернета по цене 143.99$.

Вывод

Syma W1 $143.99
Syma W1
7.7777777777778
Цена
7/10
    Камера
    8/10
      Функциональность
      8/10
        Время полета
        5/10
          Летные качества
          8/10
            Компактность
            7/10
              Комплектация
              10/10
                Надежность
                8/10
                  Цена/Качество
                  10/10

                    Плюсы

                    • Портативный дизайн и размеры
                    • Качество продукта
                    • Бесколлеторные моторы с функцией автоторможения при блокировке
                    • Складные пропеллеры
                    • Лётные свойства (диначмичный/стабильный))
                    • Точность позиционирования (GPS + оптический и барометрический сенсоры)
                    • FHD FPV камера
                    • FPV на 5ГГц (до 200 метро из 250 заявленных)
                    • Цена

                    Минусы

                    • Нет 4К камеры
                    • Нет EIS
                    • Некорректно работают смарт функции
                    • FPV система не совместима со старым поколением смартфонов (только современные устройства на последних версиях ОС)
                    • Пропеллеры требуют балансировки

                    Ещё один работоспособный бюджетный вариант рассчитанный на тех пользователей, кто находится в поиске более продвинутой модели дрона на бесколлекторных моторах, после того как освоили первичные навыки пилотирования на коллекторных квадриках. Несмотря на выявленное несоответствие связанное с фронтальной камерой (не 4K, а FHD), квадрокоптер Syma W1 (PRO) зарекомендовал себя исключительно с лучшей стороны. Портативный, вполне мощный, стабильный, с точным спутниковым и сенсорным позиционированием, основная камера соответствует заявленным характеристикам с хорошей цветопередачей. Полёт от первого лица при соблюдении требований к сопрягаемым смартфонам, комфортный для начального ознакомления. Что касательно смарт-функций (Follow me//Circle/Flight plan/Waypoint flight/Управление жестами), то некорректное исполнение каждой вкупе с отсутствующей стабилизацией изображения, практически с первого ознакомления отобьёт желание пользователя возвращаться к их использованию, что в целом нормально для бюджетно ниши БЛА. Отлично зарекомендует себя как FPV тренажёр на БК моторах перед переход на более дорогие модели, в том числе с акцентом на фото и видео съёмку. Возрастное ограничение 14+.

                    Видео

                    Видео от разработчика об основных функциях дрона и о том как пользоваться Syma W1 (PRO).
