BetaFPV Pavo Pico: ультралёгкий 2S Cinewhoop дрон адаптированный под быструю установку цифрового VTX

О продукте

Pavo Pico — это тщательно протестированный бета-тестерами ультралёгкий cinewhoop дрон от известного и уважаемого в хобби разработчика. Построен на небольшой ударопрочной трёхкомпонентной раме, адаптированной под быструю установку одной из трёх популярных сегодня цифровых видеосистем. Разработчик отмечает, что помимо высокоэффективной рамы в основу легли только самые лучшие компоненты обеспечивающие вкупе показательные лётные характеристики.

В роли ключевой особенности данной модели выступает разъёмная конструкция монтажного кронштейна HD VTX, который поддерживает быструю установку цифрового видеопередающего модуля. Какой VTX поставить выбирает сам пользователь, из чего следует, что Pavo Pico доходит до потребителя без видеопередатчика. Далее подробно. По традиции начнём с ключевых особенностей яркой новинки.

Ключевые особенности

Вес дрона (без АКБ): 71.2 г (с DJI O3), 66.02 г (с Vista), 65.88 (с Avatar)
Рама: Pavo Pico Brushless Whoop Frame (в конструкции рамы используется материал PA12, известный своей исключительной ударопрочностью)
Диагональный размер рамы: 80.8 мм
ПК: оснащается новейшим полётным контроллером формата «всё в одном» BetaFPV F4 1S 12A AIO Brushless FC V3 оптимизированным под тандемную работу с цифровым VTX, весом всего 4.2 грамма. Обладает улучшенной вычислительной мощностью, высокой скоростью отклика и стабильным полётом, что делает его идеальным выбором для установки на борт HD cinewhoop дронов.
Моторы: оснащается бесколлекторными моторами BetaFPV 1102 14000KV Red & Black (2022)
Пропеллеры: 45-миллимитровыми 3-лопастными пропеллерами GemFan
Поддерживаемые HD VTx: DJI O3 Air Unit, Caddx Vista Kit, Walksnail Avatar HD Pro Kit
Поддерживаемые FPV камеры: DJI O3 камера, Caddx, RunCam 19 мм/20 мм, Avatar HD Pro камера
Поддерживаемые Rx: ELRS/TBS
Рекомендуемое питание: 2S 450 мАч 45C с коннектором XT30 (разработчик отмечает, что при необходимости использования более габаритных АКБ, батарейный отсек рамы можно в ручную обрезать, чтобы в последствии задействовать батарейные ремни, либо изготовленные печатные детали)

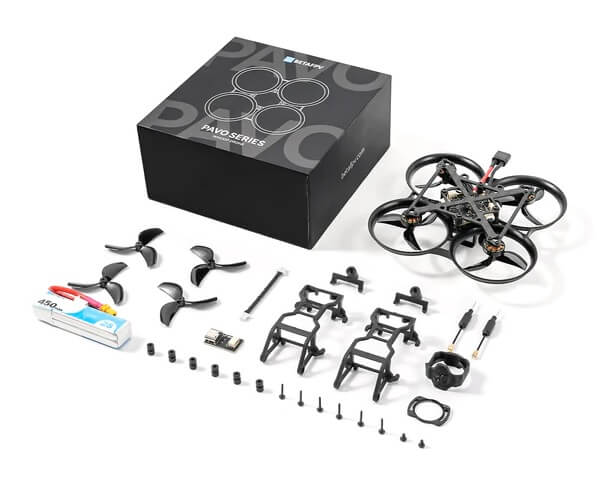

Комплектация

В зависимости от выбранной версии VTX (DJI O3 VTX / Walksnail Avatar/Vista VTX) комплектация войдут следующие компоненты:

Дрон Pavo Pico (без HD Digital VTX и FPV камеры)
1 × аккумулятор 2S 450 мАч
4 × 45-миллимитровых 3-лопастных пропеллера Gemfan
USB кабель для настройки параметров дрона
5.8ГГц антенны
Крепление для антенны DJI O3 (только версия DJI O3 HD Digital VTX)
Набор винтов для крепления VTX кронштейна
2 × монтажных VTX кронштейна
Монтажная VTX пластина (только для версии Vista/Avatar HD Digital VTX)
1 × ND фильтр (только для версии DJI O3 VTX)
Защитный чехол для объектива (только версия DJI O3 VTX)

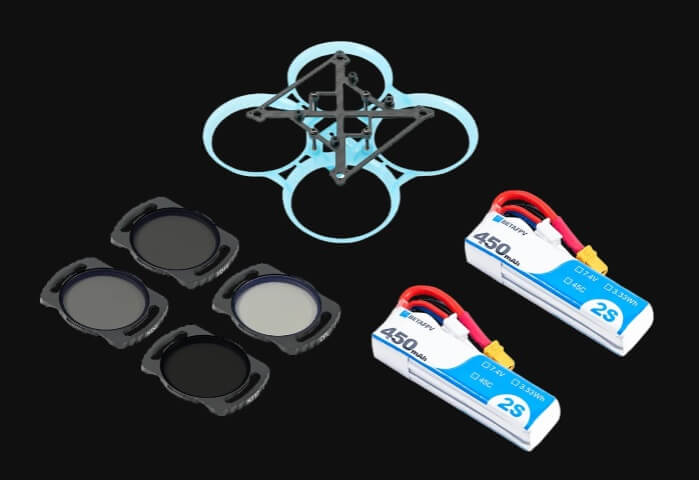

Доп. аксессуары

В список сопутствующих аксессуаров вошли:

Кольцевая защита силовой установки (цвет: чёрный/синий/серый).
ND-фильтры для FPV камеры DJI O3 (CPL/ND8/ND16/ND32/UV; Доступны как сетом, так и по отдельности).
Комплект из двух Lipo АКБ 2S 450 мАч 45C.

Спецификация

Наименование продукта:	Pavo Pico Brushless Whoop Quadcopter
Цвет:	Чёрный
Рама:	Pavo Pico Brushless Whoop Frame
Диагональный размер рамы:	80.8 мм
Макс. время полёта:	4 мин (время полёта рассчитано при напряжении 8.4В ~ 6.8В; с выключенной видеозаписью)
ПК:	F4 1S 12A AIO Brushless FC V3 (STM32F405 MCU Version)
Моторы:	1102 \| 14000KV red and black (2022)
Пропеллеры:	GF 45mm-3B black
Поддерживаемые VTX:	DJI O3 Air Unit, Caddx Vista Kit / RUNCAM Link / Walksnail Avatar HD Pro Kit
Поддерживаемые FPV камеры:	DJI O3 Camera, Caddx, RunCam 19 мм/20 мм
АКБ:	2S 450mAh 45C
RX (опционально):	ELRS/TBS
Вес (без АКБ):	71.2 г (DJI O3), 66.02 г (Vista), 65.88 г (Avatar)

Внешний вид

*VTX докупается отдельно!

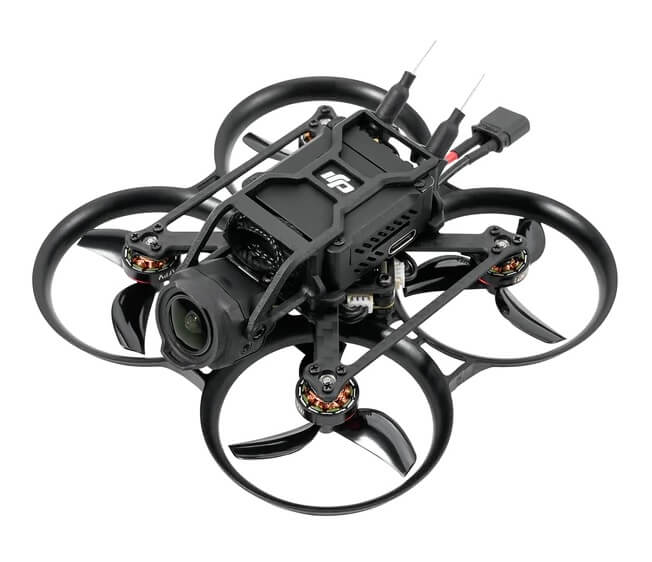

Pavo Pico (с DJI O3 VTX)

Pavo Pico (с Walksnail Avatar VTX)

Pavo Pico (с Vista VTX)

Далее вы сможете ознакомиться с ключевой информацией Pavo Pico, которая позволит вам более подробно узнать о дроне и сделать свой правильный выбор.

Рама

Разработчик отмечает, что для изготовления монтажного кронштейна HD VTX был задействован сверхлёгкий ударопрочный полипропиленовый материал. Паз для крепления антенны и рама были изготовлены как единое целое для снижения риска разрушения, а высота установки камеры была уменьшена посредством дополнительно установленной защитной печатной детали, с целью ограничить угол её перемещения в пределах 30°.

Для снижения влияния избыточных вибраций в конструкцию был добавлен уникальный резиновый демпфер, что значительно повысило безопасность и обеспечило плавный вывод изображения в HD формате. К сведению! Осуществляя крепёж видеомодуля рекомендуется не затягивать винты до упора, а оставлять место для работы резиновых демпферов. В противном случае при эксплуатации в кадре может появиться желе.

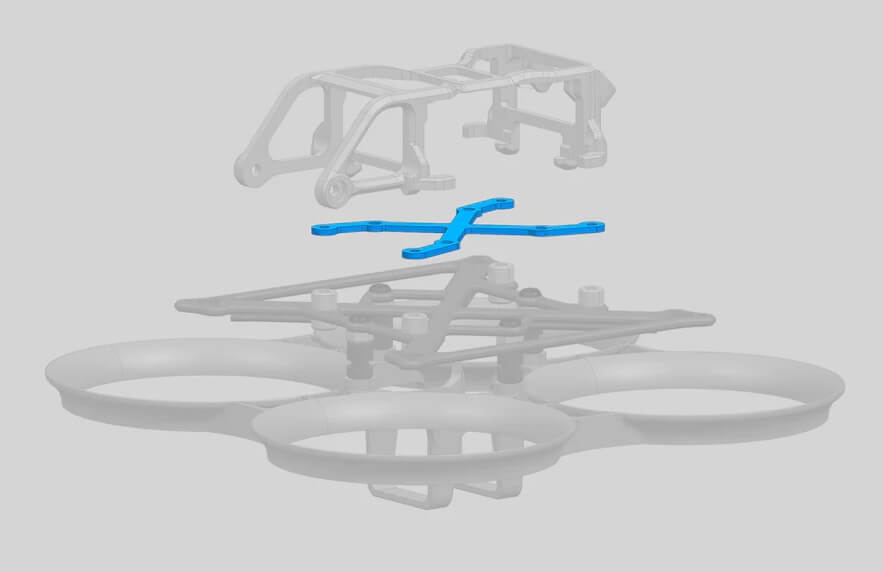

VTX адаптер из карбона

В ходе разработки Pavo Pico было установлено, что установочные размеры цифровых VTX модулей Vista и Avatar HD Pro полностью совпадают с размерами цифрового VTX модуля DJI O3. Таким образом, для установки этих цифровых VTX достаточно одной карбоновой пластины с монтажными отверстиями размером 20×20 мм. Установка производится быстро и без усилий, удовлетворяя при этом различные потребности пилотов при самостоятельной доработке модели, и открывая больше возможностей для полётов.

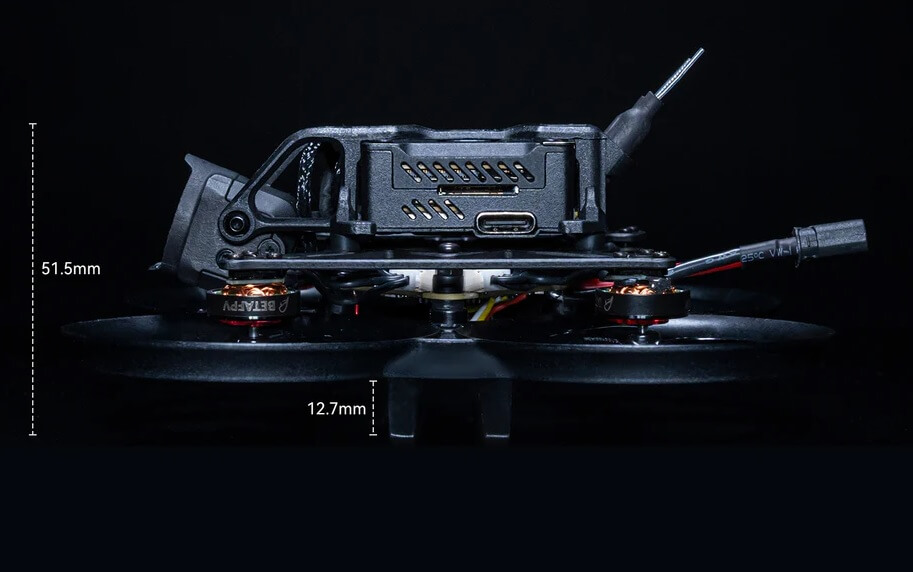

Низкопрофильный дизайн

После сбора отзывов в ходе бета-теста, инженеры BetaFPV уменьшили высоту монтажного кронштейна HD VTX и кольцевой защиты пропеллеров с 60.6 мм до 51.5 мм, а отсек для аккумулятора стал более низкопрофильным.

Пилоты могут дополнительно настроить свой Pavo Pico с помощью DIY опций, таких как батарейные ремни или печатные компоненты, что позволяет добиться полной совместимости с различными размерами аккумуляторных батарей, а также позволит пилотам адаптировать и усовершенствовать Pavo Pico в соответствии со своими специфическими требованиями и предпочтениями.

Полётный контроллер

На борту Pavo Pico установлен новейший полётный контроллер F4 1S 12A AIO Brushless FC V3, первый полётный контроллер, разработанный специально для тандемной работы с цифровыми видеопередатчиками. Вес контроллера всего 4.2 грамма.

Визитная карточка этого полётника чип STM32F405 способный осуществлять высокопроизводительные вычисления, что на выходе обеспечило высокую скоростью отклика и показательно стабильный полёт, а также помимо всего прочего он включает в себя 12A ESC (с пиковой токоотдачей 25A), приёмник ELRS 2.4G, 16MB Black Box, барометр, амперметр и поддержку дооснащения внешним GPS модулем через Betaflight 4.4.0.

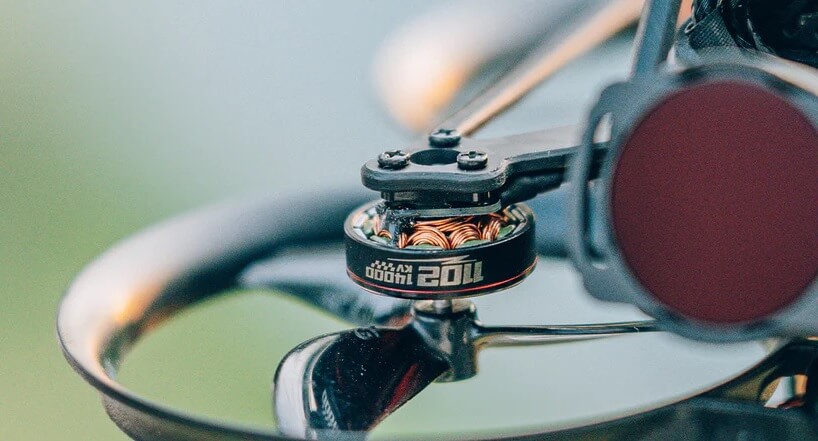

Силовая установка

В качестве силовой установки выступают четыре высокопроизводительных бесколлекторных мотора BetaFPV 1102 14000KV Red & Black (2022). Тип размещения моторов на раме: толкающий (Pusher; моторами вниз). Разработчик отмечает, что они обеспечивают избыточную мощность при низком уровне шума и позволят без усилий выполнять фигуры высшего пилотажа.

Работают эти моторы в тандеме с высокоэффективными 3-лопастными 45-мм пропеллерами GemFan, что вкупе обеспечивает превосходный баланс, гарантированно мощный подъём, стабильный полёт, а также точное и отзывчивое управление.

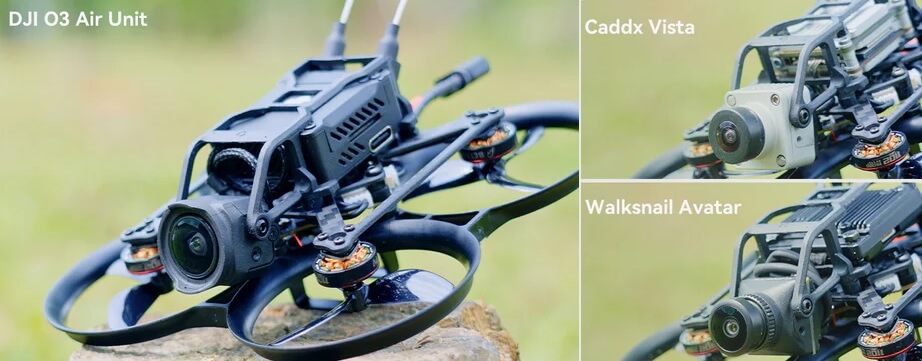

Совместимость с цифровыми HD VTX

Pavo Pico поддерживает установку и сопряжение со всеми популярными сегодня цифровыми FPV видеосистемами такими, как: DJI O3 Air Unit, Caddx Vista Kit, Walksnail Avatar HD Pro Kit. Адаптированный монтажный кронштейн HD VTX имеет разъёмную конструкцию, что упрощает установку видеомодуля и FPV камеры. Процесс подключения максимально прост, достаточно подключить кабель VTX и завершить процесс привязки.

Установка VTX

Пошаговая видеоинструкция от разработчика по установке DJI O3 Air Unit на Pavo Pico.

Цена

Cinewhoop дрон Pavo Pico уже доступен к покупке. В зависимости от выбранной версии VTX (DJI O3 VTX / Walksnail Avatar/Vista VTX) и приёмника (ExpressLRS 2.4G / TBS) разработчик установил следующие цены:
