Eachine Tyro79S: 3-дюймовый 4S FPV дрон в RTF комплектации
Введение

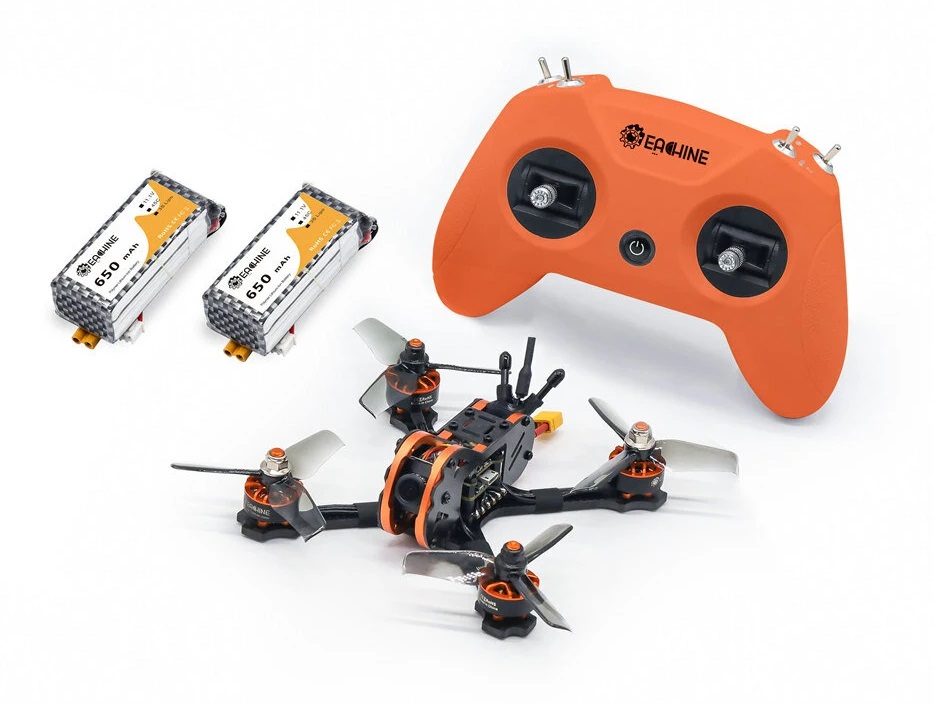

Представленная модель будет интересна всем, кто находится в поиске своего первого FPV дрона и при этом хочет получить всё и сразу по доступной цене. Eachine Tyro79S RTF — готовый к полёту комплект в который входит 3-дюймовый 4S FPV дрон с показательно мощной и настроенной начинкой, пульт управления работающий на протоколе FrSky (D16/D8) и комплект аккумуляторов как для дрона, так и для аппаратуры. Разработчики Eachine безусловно постарались, с момента релиза RTF комплект сразу получил признание в хобби и пользуется хорошим спросом у начинающей аудитории. По традиции начнём с ключевых особенностей дрона.
Eachine Tyro79S RTF был реализован в дополнение к уже существующему Eachine Tyro79. На деле это абсолютно одинаковые квадрики за исключением того, что предшественник доходит до потребителя исключительно в DIY комплектации (в полностью разобранном виде «Конструктор», без пульта и аккумуляторов), что требует от пользователя как минимум навыков владения паяльником, а также опыта в настройке полётного контроллера. В целом процесс сборки не сложный, благо есть наглядные примеры.
Особенности
- Вес дрона с АКБ: 230 гр
- Диагональный размер рамы: 140 мм
- Полётный контроллер: Eachine F4 OSD (на чипе STM32F411)
- ESC: 4 в 1 20A Blheli_S 2-4S
- Моторы: Б/К 1607 2800KV 2-4S
- Пропеллеры: 3-лопастные Racerstar Tornado 3040
- FPV камера: Eachine 700TVL CMOS
- Видеопередатчик: 40-канальный VTX XF5805 5.8ГГц с переключаемой мощностью 25/100/200 мВт
- Приёмник: Frsky XM+
- Питание в комплекте: 3S 11.1В 650 мАч 45C Lipo с коннектором XT30
- Заявленное макс. время полёта на стоковом АКБ: 4 минуты
Комплектация
Разработчик предлагает Tyro79S в двух комплектациях, которые отличаются друг от друга количеством аккумуляторных батарей:
- 2 Battery Version (дрон, пульт управления, 2 × Eachine 3S 11.1В 650 мАч 45C Lipo, 1 × 2S 350 мАч Lipo для пульта управления, Зарядное устройство B3 Pro Charger)
- 4 Battery Version (дрон, пульт управления, 4 × Eachine 3S 11.1В 650 мАч 45C Lipo, 1 × 2S 350 мАч Lipo для пульта управления, Зарядное устройство B3 Pro Charger)
Спецификация
Рама
| Имя: | 140mm Wheelbase Racing Frame |
| Материал: | Углеродное волокно + Алюминий CNC 6065 |
| Диагональный размер: | 140 мм |
| Толщина лучей: | 3 мм |
| Толщина верхней пластины: | 1 мм |
| Толщина боковой пластины: | 1 мм |
ПК
| Имя: | F4 OSD Flight Controller |
| CPU: | STM32F411 |
| Гироскопический сенсор: | ICM20602 6-осевой |
| OSD: | встроенное OSD |
| PPM/DSM/IBUS/UAR share: | UART1-RX |
| Размеры: | 21 × 21 мм |
| Расстояние между монтажными отверстиями: | 20 × 20 мм |
| Поддерживаемые прошивки: | Betaflight/Cleanflight/Inav |
| Вес: | 24 гр |
ESC
| Имя: | Eachine 20A BLheli_S 4 In 1 Brushless ESC |
| Входное напряжение: | 2-4S Lipo |
| Пиковый ток: | 25А (8 сек.) |
| BEC выход: | нет |
| CPU: | 48МГц EFM8BB2 — с конденсатором 25В 150 мкФ (пайка на плате ESC) |
| Поддерживаемая прошивка: | Dshot600/BLHeli_S/Oneshot125 |
| MOS: | 3 × 3 |
| Тип MOS: | TPN2R703N |
| Размеры: | 27 × 31 мм |
| Посадочные отверстия: | 20 × 20 |
| Вес: | 3.7 гр |
Моторы
| Имя: | Eachine 1607 2800KV 2-4S Brushless Motor |
| KV: | 2800KV |
| Длина выходного вала: | 14 мм |
| Подшипник: | NSK |
| Магнит: | N52 NdFeB |
| Макс. тяга: | 630 г (с 4S АКБ + 4-лопастными пропами) |
| Макс. мощность: | 350 Вт |
| Конфигурация: | 9N/12P |
| Расстояние между монтажными отверстиями: | 12 × 12 мм |
| Монтажные отверстия: | ØМ2 |
| Поддерживаемое LiPo питание: | 2-4S |
| Вес (включая провода): | 17.8 гр |
Пропеллеры
| Бренд: | Racerstar |
| Модель: | Tornado 3040 |
| Имя: | 3040 3 × 4 3 Inch 3-Blade Propeller |
| Материал: | Поликарбонат |
| Монтажное отверстие: | 5 мм |
| Толщина центральной части: | 5.5 мм |

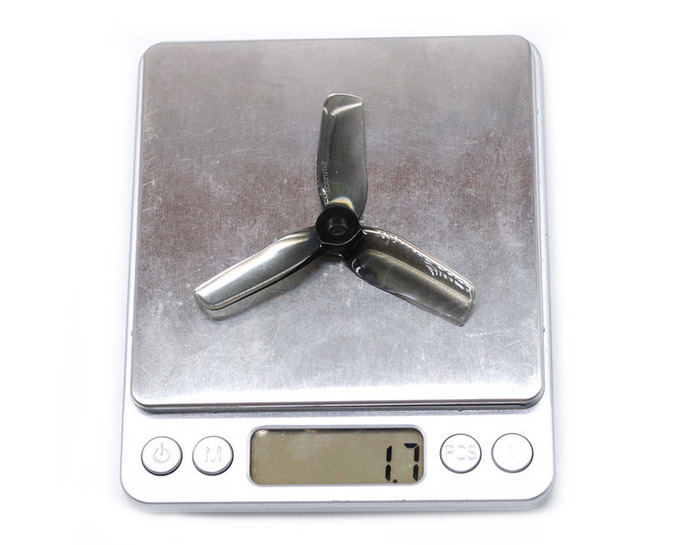

| Вес одного пропа: | 1.7 гр |

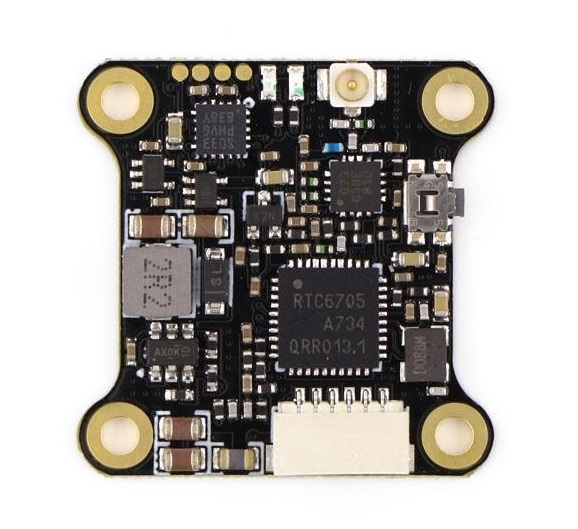

VTX
| Имя: | XF5805 5.8G 40CH 25/100/200mW VTX |
| Выходная мощность: | 25 мВт/100 мВт/200 мВт с возможностью переключения |
| Количество каналов: | 40 |
| Видеоформат: | NTSC/PAL |
| Входное напряжение: | 7В~26В |
| Посадочные отверстия: | 16 × 16, M2 |
| Размеры: | 25 × 20 × 4 мм |
| Антенна: | IPEX |
| Вес (без антенны): | ≤ 3.2 г |
FPV камера
| Имя: | Eachine 700TVL CMOS Camera |
| Матрица: | 1/3″ CMOS |
| Объектив: | 2.1 мм |
| Горизонтальное разрешение: | 700 TVL |
| Общ. количество пикселей: | PAL: 1020 (Гор.) × 596 (Верт.) (0.61Мп); NTSC: 1020 (Гор.) × 508 (Верт.) (0.52 Мп) |
| Эфф. количество пикселей: | PAL: 976 (Гор.) × 582 (Верт.) (0.57Мп); NTSC: 976 (Гор.) × 494 (Верт.) (0.48 Мп) |
| TV система: | PAL |
| Эл. затвор: | 1/50 (1/60) — 1/100000с |
| Видеовыход: | 1.0Vp-p/75Ω |
| Automatic gain control: | 0.25/0.50/0.75/1.00 до 55 дБ |
| Баланс белого: | Выкл |
| Режим экспозиции: | Авто |
| Гамма коррекция: | 0.45/1.0 |
| Метод синхронизации: | inter-sync |
| Раб. ток: | 70 мА (низкое энергопотребление) |
| Раб. напряжение: | DC 5-12В |
| Раб. диапазон температур: | -20℃ до + 60℃ |
| Раб. диапазон влажности: | 0% до 98% |
| Размеры: | 19 × 19 мм |
| Вес: | 9.5 гр |
АКБ
| Бренд: | Eachine |
| Имя: | 3S 11.1V 650 mAh 45C 3S1P Lipo Battery XT30 Plug |
| Размеры: | 57 × 32 × 19 мм (Д × Ш × В) |
Приёмник
| Количество каналов: | до 16 каналов от SBUS (1-15 каналов для PWM, 16 каналов RSSI для FC) |
| Диапазон раб. напряжения: | 3.7 ~ 10В |
| Раб. ток: | 30 мА при 5В |
| Раб. диапазон: | полный диапазон с RSSI выходом на плате: аналоговый 0 ~ 3.3В |
| Совместимость с обновляемой прошивкой: | FrSky D16 mode |
| Размеры: | 21.5 × 12 × 3.5 мм (Д × Ш × В) |
| Вес: | 1.6 гр |
Пульт управления
| Бренд: | Eachine |
| Модель: | LiteRadio |
| Версия: | Mode 2 |
| Диапазон частот: | 2.4ГГц (2403МГц – 2447МГц) |
| 2.4G System: | CC2500 |
| Количеств каналов: | 8 |
| Протокол системы: | Frsky (D16/D8) |
| Мощность: | ≤ 80 мВт |
| Поддерживаемые RC модели: | многомоторные |
| Возможность для зарядки: | USB порт |
| Поддержка подключения к FPV симулятору: | поддерживается |
| Выходы: | PPM, поддержка режима Student Radio Mode (режим учитель/ученик) |
| Световая индикация: | Зелёный — питание вкл/Красный — предупреждение/Синий — устройства сопряжены |
| Питание (в комплекте): | 2S Lipo АКБ 350 мАч |
| Вес (с АКБ): | 227.4 гр |
Цена
Eachine Tyro79S RTF доступен для покупки на различных торговых площадках интернета. Разработчик установил следующие цены в зависимости от комплектации:
- 2 Battery Version — 165$
- 4 Battery Version — 178$
Вывод
Без преувеличения является одним из лучших бюджетных уличных RTF комплектов для быстрого вхождения в нишу гоночных дронов. Модель отлично настроена с завода, поддерживает 4S питание, с показательной динамикой. Заложенный мощностной потенциал допускает дооснащение дрона экшн камерой.
К минусам отнесём стоковую FPV камеру (рекомендуется в качестве замены: Foxeer Predator Micro V3/V4 или аналоги), стоковые пропы (рекомендуются в качестве замены: 3-лопастные Gemfan Windancer 3028) и стоковое питание (рекомендуемые АКБ в качестве замены: CNHL MiniStar 650mAh 14.8V 4S 70C Lipo с коннектором XT30; CNHL MiniStar 650mAh 11.1V 3S 70C Lipo с коннектором XT30).
На этом у нас все. Мы очень надеемся, что вы не зря потратили драгоценное время, и смогли сделать свой лучший выбор. Летайте безопасно. Всем мира и добра!
Фото
Фото от разработчика Eachine Tyro79S.
Видео
Обзор Eachine Tyro79S RTF Kit от канала Albert Kim.
Eachine Tyro79S в полёте от канала Helicomicro videos.
Обзор предшественника Eachine Tyro79 от канала ZBestReview.
