Введение

Eachine QX65 – модель 2018 года, является ярким продолжением не менее популярных «TinyWhoop» — Eachine E010S и Eachine E013. В отличии от E010S, QX65 получил полноценный каркас из эластичного ABS, доработанные коллекторные моторы (6 × 15мм/до 68000 об/мин) и новый полетный контроллер с встроенным OSD — Beecore V2 (F3 MCU). Благодаря широкому потенциалу, преимущества дрона смогут оценить как новички с перспективой на дронрейсинг, так и продвинутые пилоты, когда на улице не лётная погода. Далее в деталях о яркой новинке.

Особенности

  • 700TVL 1/4″ CMOS FPV AIO камера (FOV 130°)
  • 40-канальный VTX мощностью 25мВт
  • Регулируемый угол наклона камеры
  • Полетный контроллер Eachine Beecore V2.0 (F3 MCU)
  • Полетные режимы: ACRO/ANGLE/AIR
  • Высокопроизводительные коллекторные моторы
  • HV LiPo аккумуляторы в комплекте
  • Кольцевая защита несущих винтов
  • Вес дрона (с АКБ) 26 грамм



Комплектация

Eachine QX65 разработчик предлагает в трех комплектациях:

Basic

  1. Eachine QX65
  2. Аккумулятор HV 3.8в 250мАч 30/60С 0.95WH LiPo
  3. 4 × запасных несущих винта
  4. USB зарядное устройство
  5. Съёмник несущих винтов
  6. Отвёртка
  7. Запасной крепеж
  8. Иллюстрированная инструкция по подготовке к запуску (Англ./Кит. язык)

Standard

*Комплектация в обзоре

  1. Eachine QX65
  2. 3 × аккумулятора HV 3.8в 250мАч 30/60С 0.95Wh LiPo
  3. 4 × несущих винта (2CW/2CCW)
  4. 4 × запасных несущих винтов (2CW/2CCW)
  5. USB зарядное устройство
  6. Съёмник несущих винтов
  7. Отвёртка
  8. Запасной крепеж
  9. Иллюстрированная инструкция по подготовке к запуску (Англ./Кит. язык)

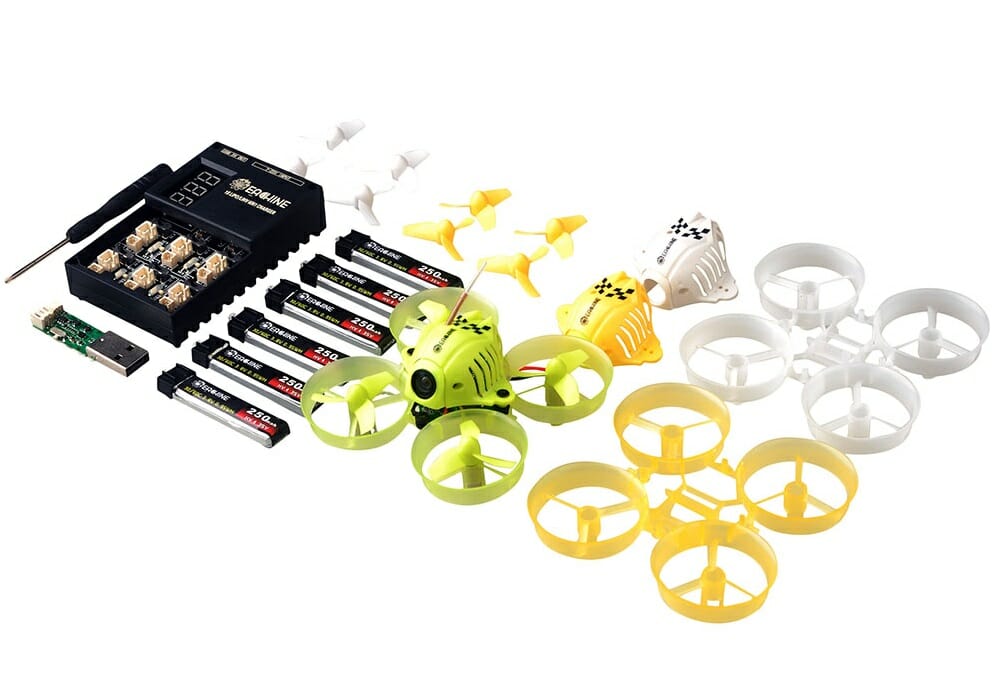

Advanced

  1. Eachine QX65
  2. 6 × аккумуляторов HV 3.8в 250мАч 30/60С 0.95Wh LiPo
  3. 2 × запасных каркаса
  4. 2 × запасные рамы
  5. 4 × несущих винтов (2CW/2CCW)
  6. 8 × запасных несущих винтов (4CW/4CCW)
  7. USB зарядное устройство (для зарядки одного АКБ)
  8. Зарядное устройство (для зарядки 6 АКБ одновременно)
  9. Съёмник несущих винтов
  10. Отвёртка
  11. Запасной крепеж
  12. Иллюстрированная инструкция по подготовке к запуску (Англ./Кит. язык)



2.4G приемник

Eachine QX65 может приходить с одним из трех возможных приемников:

  1. Frsky D8 (SBUS)
  2. Flysky AFHDS-2A (IBUS)
  3. Spektrum DSM2/DSMX

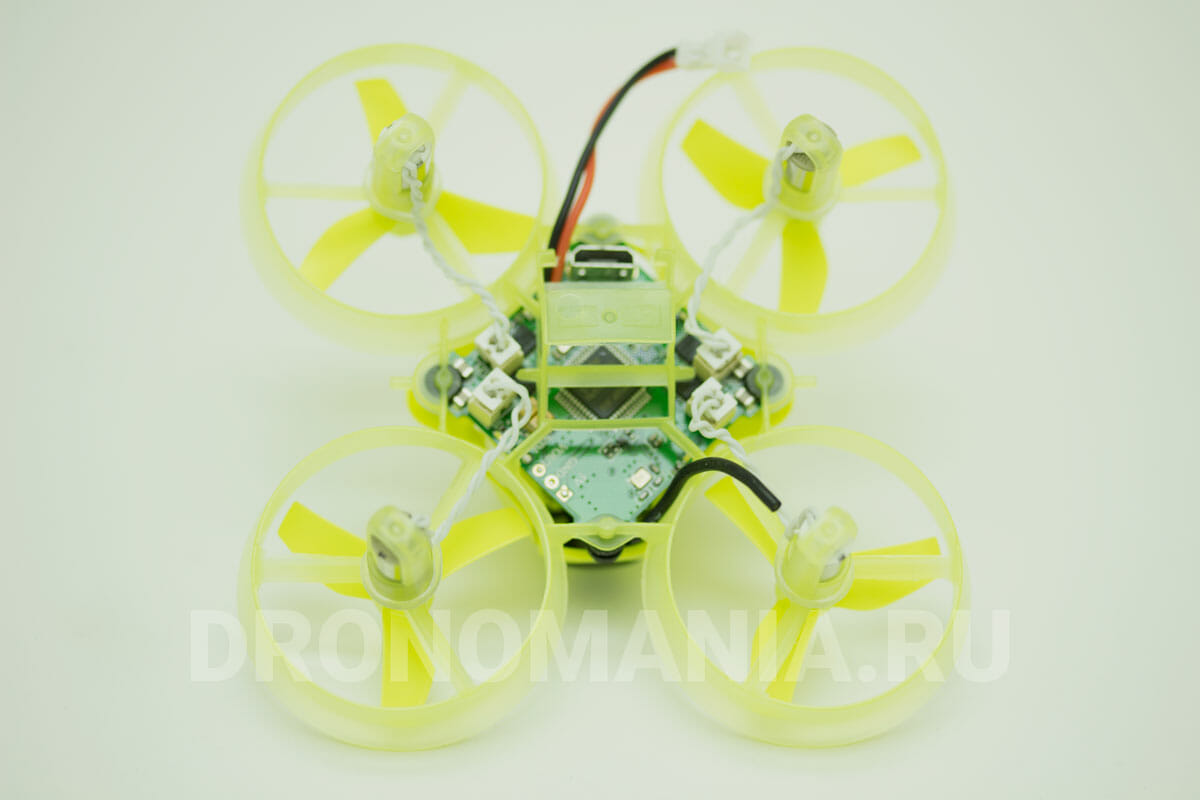

Внешний вид

Спецификация

Бренд:
Eachine

Модель:
QX65

Полетный контроллер:
Eachine Beecore V2.0 (F3 MCU) с встроенным 2.4ГГц приёмником и OSD

Доступные варианты 2.4ГГц приёмника:
Frsky 8CH protocol D8 Mode (SBUS)/Flysky 6CH AFHDS 2A protocol (IBUS)/Spektrum DSM2/DSMX protocol

Поддерживаемые аппаратуры управления:
для Frsky: FRSKY X9D/X9D PLUS (D8 mode) и XJT (D8 Mode), DJT DFT DHT; для Flysky: Eachine i6, FS-i4, FS-i6, FS-i6S, FS-i6X, FS-i10, FS-GT2E, FS-GT2G, FS-GT2F, Turnigy Evolution; для Spektrum: Spectrum/JR(DSM2/DSMX), DEVO10/DEVO 7E

Поддерживаемое ПО:
Betaflight 3.2.2

Моторы:
коллекторные 0615

VTX:
40-канальный 5.8ГГц 25мВт

Камера:
1/4″CMOS 700TVL FOV 130°

Система цветности:
NTSC

Питание дрона:
3.8в 250мАч 30/60С 0.95Wh HV LiPo

Угол наклона камеры:
до 25°

Режимы полёта:
ACRO/ANGLE/AIR

Расстояние FPV удаления:
120 метров

Время полета:
до 5 минут

Несущие винты:
трех-лопастные 31мм

Размеры рамы по диагонали:
65мм

Материалы исполнения:
высококачественный ABS

Подсветка:
LED

Вес с АКБ:
26 грамм

Моторы

В арсенале Eachine QX65 идут высокопроизводительные моторы 0615 коллекторного типа (6 × 15мм), потенциал которых позволяет выдавать на выходе до 68000 об/мин, что очень кстати при активном режиме Acro. На практике зарекомендовали себя исключительно с лучшей стороны, тяги для квадриков этой ниши хватает с избытком, к плюсам также можно отнести замену моторов без использования паяльника, благодаря PH 2.0 коннекторам.

Режимы полёта

Всего доступно три полётных режима:

  1. Acro — электронная стабилизация отключена, углы наклона максимальны. Раскрывает весь летный потенциал дрона. Режим подходит для продвинутых пользователей.
  2. Angel — режим для новичков. 6-осевой гироскоп на 100% контролирует горизонтальное положение дрона, динамичность и углы наклона минимальны.
  3. Air – (своего рода Акро+) доработанный режим Акро, исключает возможность отключения моторов, когда стик газа переводится в «0», тем самым позволяя пилоту контролировать БЛА в свободном падении. Актуален для дронфристайлинга.

FPV

Полет от первого лица у QX65 реализован посредством AIO FPV камеры с 1/4″ CMOS матрицей с разрешением 700TVL (FOV 130°) и 48-канального видеопередатчика мощностью 25мВт работающего на частоте 5.8ГГц. Качество работы тандема в целом заслуживает уважения. Отметим возможность изменять угол наклона камеры с помощью трёх винтов крепящих защитный купол квадрика (до 25°).

Настройка

Смена каналов и частот осуществляется всего одной кнопкой расположенной сверху видеопередатчика под куполом. Короткое нажатие осуществляет смену каналов (CH1-8), длинное нажатие (2 сек), меняет полосу частот (Band 1-6). В роли индикаторов смены частот и каналов отвечают два ряда светодиодов расположенных на видеопередатчике, где верхний ряд (6 светодиодов синего цвета) отражают выбранную полосу частот, а нижний ряд (8 светодиодов красного цвета) отражают выбранный канал. После, достаточно запустит в меню FPV очков автопоиск либо выставить в ручную выбранную частоту (таблица частот и каналов находится в инструкции по эксплуатации).

Питание

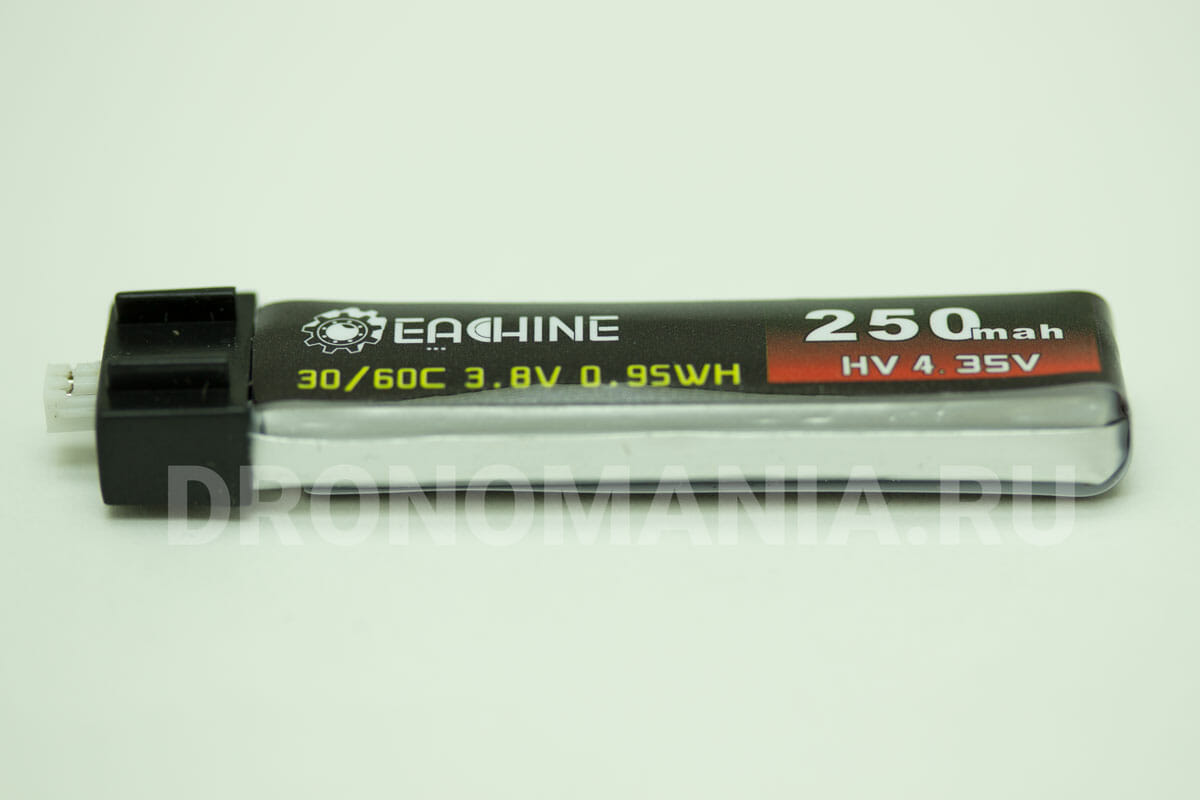

Квадрокоптер Eachine QX65 оснащается однобаночной (1S) литий-полимерной АКБ с повышенным напряжением (HV 4.35В) емкостью 250мАч и скоростью разряда 35С. Согласно спецификации обеспечивает время полёта до 5 минут. На практике это время составило от 3-4 минуты в зависимости от стиля пилотирования и выбранных режимов полёта, что в целом для этой ниши БЛА является нормой.

Поддержка ПО

Благодаря полётному контроллеру Beecore V2 (аналог F3 MCU) у продвинутых пользователей появилась возможность настраивать летные характеристики QX65 в соответствии со своим предпочтением посредством конфигуратора Betaflight, аналогично как это делают профессионалы дрон рейсинга, подключив квад к компьютеру. Данный факт ставит Eachine QX65 на порядок выше других аналогичных TinyWhoop, полётные контроллеры которых лишены такой возможности, что в свою очередь ограничивает полноценную свободу развития начинающего пользователя в беспилотном хобби.

Цена

Квадрокоптер Eachine QX65 реализуется разработчиком через большинство известных торговых площадок интернета:

  1. Basic комплектация: 56.99$
  2. Standard комплектация: 64.99$
  3. Advanced комплектация: 82.99$

Вывод

Eachine QX65 от $56.99
Eachine QX65
5.5625
Цена
7/10
    Камера
    6/10
      Функциональность
      3/10
        Время полета
        1/10
          Летные качества
          7/10
            Компактность
            10/10
              Комплектация
              5/10
                Надежность
                7/10

                  Плюсы

                  • Мощный TinyWoop
                  • Ударопрочный
                  • Комплектация
                  • Камера CMOS 700TVL + VTX
                  • Регулируемый угол наклона камеры (до 25°)
                  • Режимы полёта Acro (Air)
                  • F3 полётный контроллер с встроенным OSD
                  • АКБ HV
                  • Управляемость (на всех режимах)
                  • Цена

                  Минусы

                  • Нет RTF комплектации
                  • Аккумуляторы приходят в заряженном состоянии
                  • HV АКБ c JST PH 1.25

                  Не самый лучший выбор для тех новичков, которые хотят «купить и полететь», потому что до потребителя дрон доходит в BNF комплектации. Это указывает на то, что прежде чем полететь, вам понадобиться аппаратура управления, поддерживающая работу с одним из трех приёмников, не сложный процесс сопряжения аппаратуры с дроном, а также не менее важный аксессуар для реализации полёта от первого лица — FPV очки.

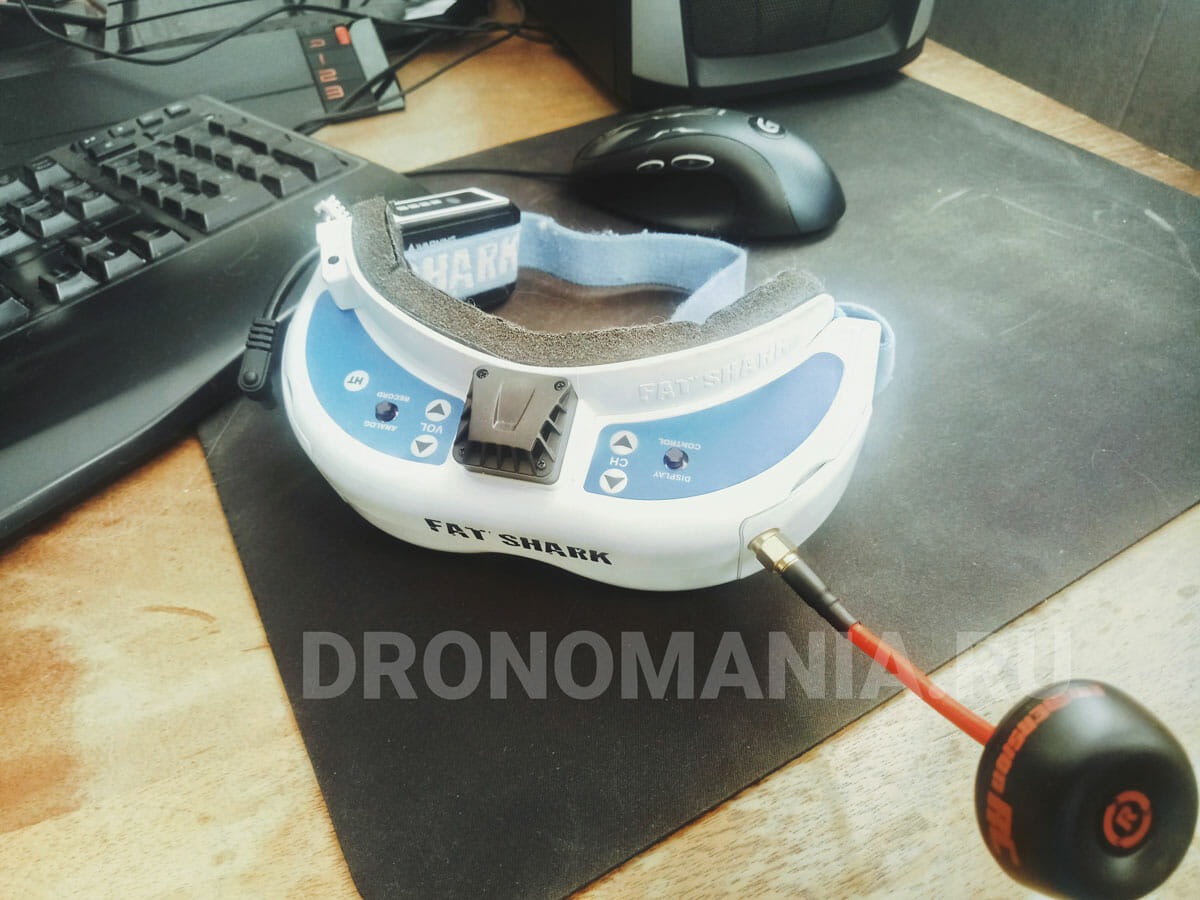

                  В нашем случае это были две совместимые с приёмником Frsky аппаратуры управления — Taranis X9D+ и Taranis Q X7 и FPV очки – Fatshark Dominator V3.

                  В остальном это одно из лучших предложений в занимаемой нише. Его сильные стороны: хорошо настроенный (по умолчанию) полетный контроллер (F3 с встроенным OSD), обеспечивающие показательную динамику и управляемость доработанные коллекторные моторы, хорошее качество работы FPV тандема, HV питание и время полета до 4 минут.

                  Eachine QX65 в полной мере оценят начинающие пилоты с перспективой на дронрейсинг (дронфристайлинг), желающие быстро и безопасно освоить навыки пилотирования (в том числе на режимах «Acro»), познакомиться с настройкой полетного контроллера посредство конфигуратора Betaflight, видеопередатчика, ну и в целом получить основное представление о беспилотных системах. Так же новинка получит уважение и среди продвинутых пользователей в тех случаях, когда на улице не лётная погода.

                  Видео

                  Тестовое видео с борта Eachine QX65.
