iFlight Nazgul Evoque F5 V2: премиальная 6S зажигалка для фристайла и съёмки
О продукте
Nazgul Evoque F5 V2 — топовое фристайловое решение от лучшего в хобби разработчика комплектующих и готовых решений. Несмотря на то, что первая версия по большому счёту была идеальна во всех аспектах, инженеры iFlight не остановились на достигнутом и произвели финишную доработку ключевых компонентов, что прежде всего указывает на высочайший уровень профессионализма и скрупулёзную приверженность своему делу.
Ключевые доработки
Моторы
Вторая версия получила топовую силовую установку, которую составляют четыре высокопроизводительных бесколлекторных мотора серии «XING», ставшей в хобби бескомпромиссным бестселлером. В списке ключевых особенностей серии: динамически сбалансированные, цельный колокол изготовленный из алюминия 7075 с применением технологии «Unibell», обеспечивающей показательную стойкость к ударам при краше, ударопрочный вал из титанового сплава с усиленным соединением с колоколом, высококачественные и долговечные японские подшипники NSK, изогнутые магниты N52H и кольцевые втулки XING, исключающие зазоры, и, как следствие избыточный нагрев и скорый износ подшипников.
Рама

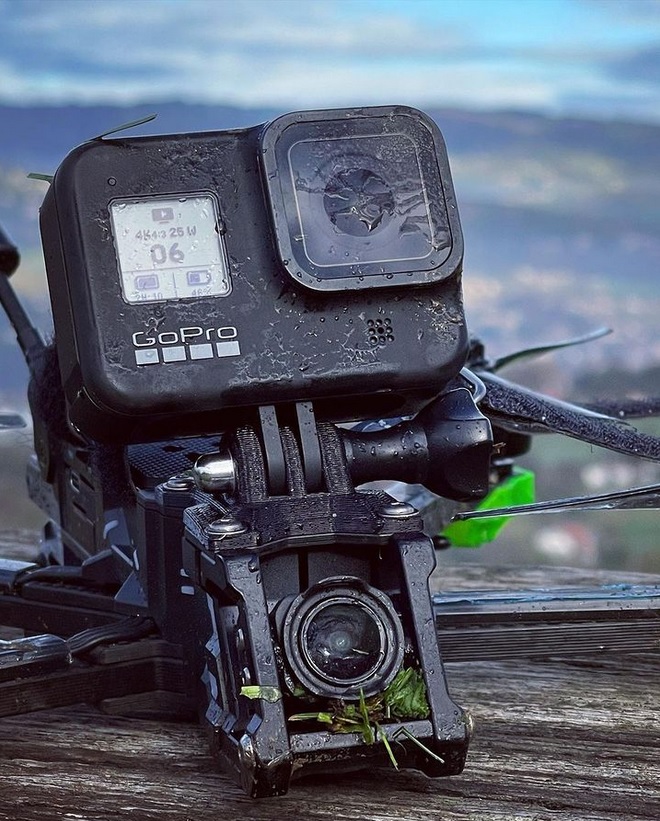

Вторая версия дрона Evoque F5 построена на новейшей раме серии «Nazgul», устройство которой сводит к минимуму попадание внешней среды (грязь, мокрая трава и т.д.) при краше в места с установленными электронными компонентами, уменьшая тем самым накопление таких загрязнений, и, как следствие предотвращая поломку, либо вовсе возможность короткого замыкания. Сама же защита реализована с учётом аэродинамики, веса, эффективной вентиляции и производительности установленных компонентов. К сведению! Серия рам «Nazgul» предлагается разработчиком в двух форматах: «DeadCat» (исключает попадание пропеллеров в объектив FPV камеры) и классический X-образный «Squashed X».
FPV

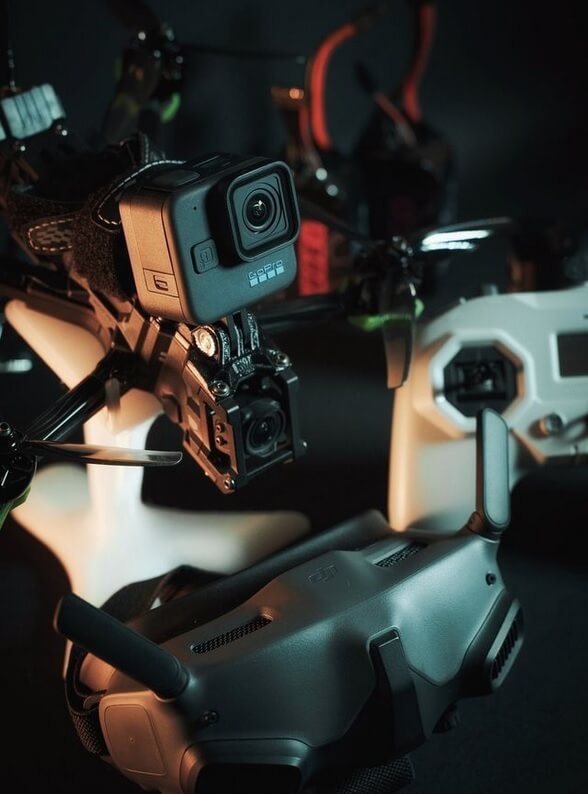

Оснащается лучшей на текущий момент времени цифровой FPV системой DJI O3 Air Unit, обеспечивающей не только высококачественный FHD видеолинк, но и запись стабилизированного 4K видео, где стабилизация может быть обеспечена как в автоматическом режиме, посредством интеллектуального алгоритма RockSteady EIS, так и в пост-продакшне с помощью бесплатного ПО Gyroflow. В отличии от первой версии дрона TPU компоненты удерживающие FPV камеру были заменены на силиконовые. Разработчики также учли и избыточное тепловыделение DJI O3 и добавили специально изготовленный на ЧПУ станке радиатор для эффективного рассеивания тепла без перегрева даже на высоких уровнях мощности.
Аккумуляторный разъём с антиискровым фильтром
Подключение аккумулятора может вызвать избыточное искрение в XT-разъёме, которое вызвано тем, что высокий ток АКБ сначала проникает в конденсатор с низким ESR, а после заполняет ёмкость ESC. Чтобы этого не происходило инженеры iFlight добавили защитную схему для продления срока службы разъёмов XT60 и предотвращения быстрых скачков напряжения/тока, что в конечном итоге позволило защитить электронику от повреждения.
Далее по традиции начнём с ключевых особенностей Evoque F5 V2, затем познакомим с содержанием комплекта, подробной спецификацией и ценообразованием, что в конечном итоге позволит читателю более подробно узнать о продукте и сделать свой лучший выбор. Полетели!
Ключевые особенности
- Полётный вес: около 610 г
- Построен на топовой карбоновой раме серии «Nazgul»

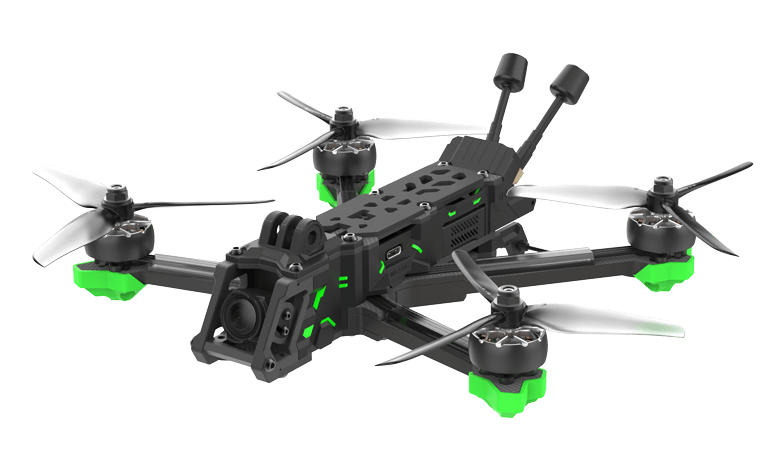

- Предлагается на двух типах рам: F5D — DeadCat / F5X — Squashed X
- Диагональный размер (DeadCat/Squashed X): 223 мм / 225 мм
- Настроен и готов к полёту
- Макс. высота полёта: 5 000 м
- Ветроустойчивость: 100 км/ч (Уровень 5 по шкале Бофорта)
- Макс. скорость полёта: 130 км/ч (Manual mode)
- Макс. время полёта (в зависании) 8 мин
- Дальность полёта: до 10 км
- Диапазон раб. температур: -10° до 40° C
- ПК: iFlight BLITZ Mini F722 Flight Controller
- ESC: iFlight BLITZ Mini E55 4-IN-1 2-6S 55A ESC
- Моторы: iFlight XING2 2207 1750 KV
- Пропы: iFlight Nazgul 3-лопастные 5-дюймовые
- FPV: DJI O3 Air Unit
- Поддерживаемые FPV очки: DJI Goggles 2 (Goggles Integra) или DJI FPV Goggles V2
- Поддерживаемая аппаратура управления (для версии без приёмника): DJI FPV Remote Controller 2
- GPS модуль для активации функции автовозврата (GPS + Galileo; опционально)
- Доступные приёмники: iFlight ELRS 868/915MHz RX / iFlight ELRS 2.4GHz RX / TBS Crossfire NANO RX
- Рекомендуемые АКБ: iFlight Fullsend 6S 1400 мАч с коннектором XT60 / Tattu 6S 1400 мАч с коннектором XT60
Комплектация
Разработчик предлагает iFlight Nazgul Evoque F5 V2 в единственной комплектации, в которую войдут:
- Дрон Evoque F5 6S HD BNF
- 2 × Антенны
- 4 × пропеллера (2CW/2CCW)
- Батарейная площадка
- Батарейный ремень
- Запасной крепёж
- Держатель для экшн камер типа GoPro
- Ключ шестигранный
- Инструкция пользователя
Спецификация
Дрон
| Наименование продукта: | Evoque F5 V2 |
| Материал: | Углеродное волокно + ABS |
| Диагональный размер: | 225 мм (Squashed X) / 223 мм (DeadCat) |
| Основной размер рамы: | 180 × 180 × 80 мм |
| Вес (без АКБ): | 445 г |
| Полётный вес: | приблиз. 610 г |
| Макс. высота полёта: | 5 000 м |
| Макс. дальность полёта: | 10 км (FCC), 2 км (CE), 6 км (SRRC) |
| Макс. скорость горизонтального полёта: | 130 км/ч (Manual mode) |
| Макс. время полёта (в зависании): | 8 мин |
| Ветроустойчивость: | до 28 м/с |
| GPS модуль: | опционально |
| Поддерживаемые приёмники: | iFlight ELRS 868/915MHz RX / iFlight ELRS 2.4GHz RX / TBS Crossfire NANO RX |
| Рекомендуемое питание: | iFlight Fullsend 6S 1400 мАч с коннектором XT60 / Tattu 6S 1400 мАч с коннектором XT60 |
| Раб. диапазон температур: | -10° до 40°C |
Полётный контроллер
| Наименование: | iFlight BLITZ Mini F722 Flight Controller |
| MCU: | STM32 F722 |
| Gyro: | BMI270 |
| Барометр: | DPS310 |
| OSD чип: | AT7456 |
| Флэш-память: | 16MB (Blackbox flash) |
| UARTS: | 6 |
| Кол/во выходов под моторы: | 4 выхода (тип коннектора SH1.0) |
| I2C serial: | SDA/SLA pads |
| Протокол Smartaudio/IRC Tramp VTX: | поддерживается |
| Управление LED подсветкой: | да |
| Площадка под зуммер: | да |
| Целевая прошивка: | IFRC-IFLIGHT_BLITZ_F722 |
| Монтаж: | 20 × 20 мм / диаметр отверстия в печатной плате 4 мм, силиконовые изоляторы для винтов M3 |
| Размеры: | 30.5 × 27 мм |
| Вес: | 5 г |

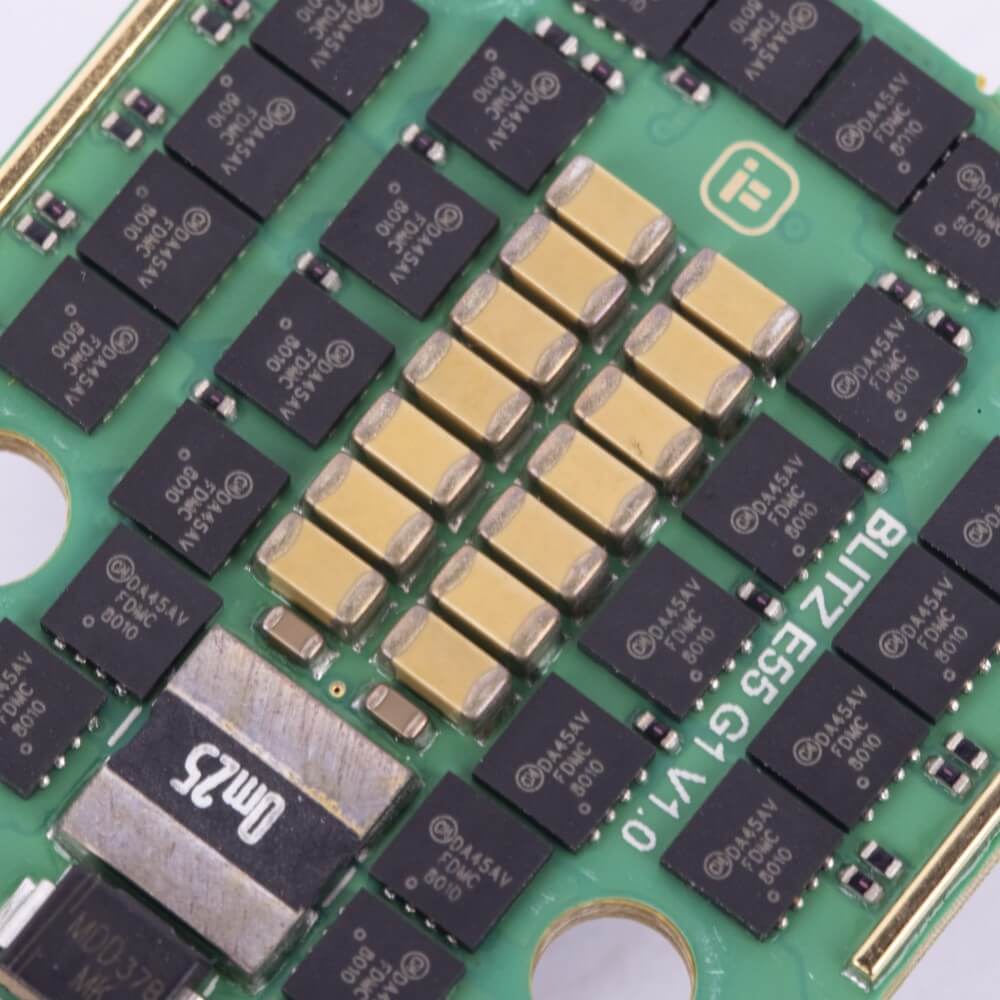

ESC
| Наименование продукта: | BLITZ Mini E55 4-IN-1 2-6S 55A ESC |
| Входное напряжение: | 2-6S |
| Макс. непрерывный ток: | 55А |
| Макс. пиковый ток: | 60А |
| MCU: | G071 |
| BEC: | нет |
| Прошивка: | BLHeli32 |
| Целевая прошивка: | IFLIGHT_BLITZ_G2 |
| Вольтметр: | да |
| Телеметрия: | поддерживается |
| Поддерживаемые протоколы: | DShot DShot150/300/600/MultiShot/ OneShot и т.д. |
| Монтаж: | 20 × 20 мм; Ø4 мм |
| Размеры: | 35 × 42 мм |
| Вес: | 11.3 г |
FPV
| Наименование FPV системы: | DJI O3 Air Unit |
Модуль камеры
| Матрица: | 1/1.7-дюймовая CMOS; Кол/во эфф. пикселей: 48Мп |
| Объектив: | FOV: 155°; Эквив. фокус. расстояние: 12.7 мм; Фокусное расстояние: 2.34 мм; Диафрагма: f/2.8; Фокусный диапазон: 0.6 м — ∞ |
| Диапазон ISO: | 100-6400 (Авто) 100-25 600(Ручная) |
| Затвор: | Roll Shutter |
| Разрешение видео: | С DJI Goggles 2: 4K при 30/50/60/100/120 кадр/с; 2.7K при 30/50/60/100/120 кадр/с; 1080p при 30/50/60/100/120 кадр/с С DJI FPV Goggles V2: 4K при 30/50/60/100/120 кадр/с; 2.7K при 30/50/60/100/120 кадр/с; 1080p при 30/50/60/100/120 кадр/с |
| Видеоформат: | MP4 |
| Электронная стабилизация изображения (EIS): | RockSteady 2.0 |
| Вес: | прибл. 8.3 г (включая коаксиальный кабель) |
Видеопередающий модуль
| Вес: | Видеомодуль (без FPV камеры): прибл. 28 г Видеомодуль (с FPV камерой): 36.4 г Антенна: прибл. 3 г |
| Размеры: | Видеомодуль: 32.5×30.5×14.5 мм (Д×Ш×В) Модуль камеры: 21.2×20×19.5 мм (Д×Ш×В) Коаксиальный кабель: 115 мм (длина) Кабель 3-в-1: 100 мм (длина) Антенна: 85 мм (длина) |
| Раб. диапазон частот: | 2.400 — 2.4835 ГГЦ (RX) 5.725 – 5.850 ГГц (RX и TX) |
| Мощность передатчика: | FCC: <1995 мВт CE: <25 мВт SRRC: <1Вт |
| Качество видеопотока и задержка: | С DJI FPV Goggles V2: 810p/120 кадр/с: задержка менее 28 мс; 810p/60 кадр/с: задержка менее 40 мс С DJI Goggles 2: 1080p/100 кадр/с: задержка менее 30 мс; 1080p/60 кадр/с: задержка менее 40 мс |
| Диапазон видеопередачи: | 10 км (FCC), 2 км (CE), 6 км (SRRC) |
| Поддерживаемое ПО полётного контроллера: | совместим с ПК на Betaflight |
| Выход. напряжение: | 7.4-26.4В |
| Диапазон раб. температур: | -10°C до 40°C |
| Каналы: | Поддерживается авторежим; Ручной режим: 40 МГц: 1 канал; 20 МГц: 3 канала; 10 МГц: 3 канала |
| Информация о канале: | FCC/SRRC/CE: 40 МГц: Канал 1: 5794.5 МГц 20 МГц / 10 МГц: Канал 1: 5768.5 МГц Канал 2: 5804.5 МГц Канал 3: 5839.5 МГц |
| Поддерживаемые SD карты: | MicroSD (объёмом до 256 Гб) |
| Рекомендуемые microSD: | SanDisk Extreme U3 V30 A1 32 Гб microSDXC; SanDisk Extreme Pro U3 V30 A1 32 Гб microSDXC; Kingston Canvas Go!Plus U3 V30 A2 64 Гб microSDXC; Kingston Canvas React Plus U3 V90 A1 64 Гб microSDXC; Kingston Canvas React Plus U3 V90 A1 128 Гб microSDXC; Kingston Canvas React Plus U3 V90 A1 256 Гб microSDXC; Samsung PRO Plus U3 V30 A2 256 Гб microSDXC |
| Поддерживаемые FPV очки: | DJI Goggles 2, DJI Goggles Integra, DJI FPV Goggles V2 |
| Поддерживаемые пульты управления: | DJI FPV Remote Controller 2 |
| Доступный интерфейс: | USB-C |
Цена
iFlight Nazgul Evoque F5 V2 реализуется разработчиком как через собственные фирменные магазины, так и через различные торговые интернет площадки. В зависимости от выбранного типа рамы и приёмника дрон предлагается по следующим ценам:
- Nazgul Evoque F5 V2 (без приёмника; для владельцев DJI пульта) — 600$
- Nazgul Evoque F5 V2 DeadCat (iFlight ELRS 868/915MHz RX) — 616$
- Nazgul Evoque F5 V2 DeadCat (iFlight ELRS 2.4GHz RX) — 616$
- Nazgul Evoque F5 V2 Squashed X (TBS Crossfire NANO RX) — 630$
- Nazgul Evoque F5 V2 Squashed X (iFlight ELRS 868/915MHz RX) — 616$
- Nazgul Evoque F5 V2 Squashed X (iFlight ELRS 2.4GHz RX) — 616$
Вывод
Топовое качественно исполненное высокотехнологичное 5-дюймовое решение от лучшего из лучших разработчика комплектующих и готовых к эксплуатации решений. Настроен с завода и готов к полёту из коробки при наличии у владельца рекомендуемых АКБ, зарядного устройства, аппаратуры управления и поддерживаемых DJI FPV очков.
Первостепенно хочется отметить показательное качество исполнения модели, просчитанный с учётом аэродинамики, веса, эффективной вентиляции и производительности установленных компонентов дизайн. После распаковки получаешь удовольствие от тактильного и визуального осмотра квада, что только предвкушает положительные эмоции от его будущей эксплуатации.
На практике зарекомендовал себя исключительно с лучшей стороны, где можно выделить такие характерные особенности, как динамичность, точность и предсказуемость в управлении, качество видеопотока, благодаря которому можно позволять себе значительно большую свободу пилотирования по сравнению с другими конкурентоспособными серийными решениями оснащёнными менее производительными FPV системами. Максимально себя зарекомендует в фристайле и FPV аэросъёмке как посредством бортовой видеосистемы DJI O3 Air Unit, так и при дооснащении топовыми экшн камерами, в том числе с учётом возможности последующей глубокой постобработкой.
Для кого этот FPV дрон? Nazgul Evoque F5 V2 зайдёт всем без исключения пилотам независимо от опыта. Однако благодаря тому, что квад доходит до потребителя в абсолютно законченном виде, начиная от качества сборки (от пропеллера до пропеллера) и заканчивая фирменной настройкой бортовых компонентов, которая является визитной карточкой всех квадов от iFlight, станет лучшим выбором для всех без исключения новичков, которые уже доросли до 5-дюймового размера, но пока не готовы к самостоятельной сборке FPV дрона с нуля.
На этом у нас всё, мы очень надеемся, что вы не зря потратили драгоценное время и смогли в конечном итоге сделать свой лучший выбор. Благодарим за внимание. Летайте безопасно! Всем мира и добра!
