О продукте

iFlight Alpha A75 Analog Whoop RTF — это качественно исполненный и настроенный с завода аналоговый FPV комплект от одного из лучших разработчиков в хобби. Включает в себя всё самое необходимое для пилотирования дроном в режиме от первого лица в помещении и на улице. В основу комплекта лёг микроквадрик из серии «iFlight Alpha» — Alpha A75, который с момента релиза успел завоевать признание как новичков, так и продвинутых пилотов, став в последствии одной из самых покупаемых моделей. Дата релиза: февраль 2021 год.

По началу iFlight Alpha A75 реализовывался разработчиком исключительно в PNP/BNF комплектациях, что требовало от пользователя предварительной покупки и сопряжения всех сопутствующих компонентов (пульт, FPV очки, АКБ, ЗУ), но теперь этот маленький «монстрик» предлагается и в RTF комплекте, позволяющем всем без исключения познакомиться с этим увлекательным хобби сразу после распаковки. По традиции начнём с ключевых особенностей FPV набора Alpha A75 Analog Whoop RTF.

Особенности

  • Вес дрона (с учётом АКБ): 106 г
  • Оптимально настроен с завода в соотношении вес/мощность
  • 75-миллимитровая ударопрочная рама с кольцевой зашитой моторов
  • Полётный контроллер: iFlight SucceX-D 20A F4 Whoop AIO
  • Моторы: iFlight XING 1103 8000KV
  • Пропеллеры: 4-лопастные 40-миллимитровые HQProp (2CW/2CCW) + 3-лопастные 40-миллимитровые Gemfan (2CW/2CCW)
  • FPV камера: iFlight RaceCam Nano2
  • Видеопередатчик: 40-канальный VTX 5.8ГГц iFlight SucceX Micro Force с изменяемой мощностью PIT/25 мВт (по умолчанию)/100 мВт/200 мВт/300 мВт
  • FPV очки: iFlight FPV Goggles с DVR (40 каналов/5.8ГГц; Разрешение 4.3-дюймового экрана: 800 × 480p; с встроенным АКБ)
  • Пульт управления: iFlight iF8 FPV (Диапазон частот: 2.4ГГц; Протокол: D8/D16)
  • 2 × режима полёта (Angel/Acro mode)
  • 3 × аккумуляторные батареи FULLSEND 3S 450 мАч 75C Lipo с коннектором XT30
  • Зарядное устройство: iFlight M4 AC 30W 1-4S Battery Charger-XT30

Комплектация

В комплектацию аналогового комплекта «Alpha A75 Analog Whoop RTF» войдут следующие компоненты:

  1. Дрон iFlight Alpha A75
  2. Пульт управления iFlight iF8
  3. FPV очки iFlight FPV Goggles
  4. Комплект 4-лопастных 40 мм пропеллеров HQProp (2CW/2CCW)
  5. Комплект 3-лопастных 40 мм пропеллеров Gemfan (2CW/2CCW)
  6. Балансное зарядное устройство iFlight M4
  7. 3 × АКБ FULLSEND 3S 450 мАч 75C Lipo с коннектором XT30
  8. Руководство пользователя

HD комплектация

Также разработчиком предлагается HD комплект «Alpha A75 HD Whoop w/Polar Nano Vista Digital HD System BNF», в который по сути входит только один квадрик. Всё потому, что в качестве FPV системы для HD версии выступает топовая цифровая FPV система «Caddx Nebula Nano Kit Vista HD Digital System» по умолчанию подразумевающая, что у вас уже есть DJI пульт и DJI FPV очки, с которыми она совместима. Из чего следует, что HD комплект с учётом отдельно докупаемых компонентов по цене выходит значительно дороже аналогового комплекта, но всё это того стоит.

В качестве первого аргумента выступает качество видеолинка транслируемое в разрешении 1280 × 720 при 60 кадр/с (аналог. система макс: 800 × 480p), в качестве второго — для начала стоит отметить сам процесс сопряжения компонентов цифровой системы — он автоматический. Дальше — больше! Если учитывать тот факт, что цифровой FPV системой сегодня оснащаются все без исключения FPV дроны, то в дальнейшем вам придётся также просто купить только один квад, так как всё остальное у вас уже есть. Другими словами такая покупка впрок.

Что же на счёт минусов, то единственным нюансом цифровой системы, пока, выступает время задержки не более 40 мс (аналог: задержка отсутствует). На деле это крайне мало и незаметно для мозга человека, но тем не менее она есть, — пока есть, ведь, все мы помним, что технологический процесс не стоит на месте!

*Версия iFlight Alpha A75 HD BNF Whoop + DJI FPV Goggles

Внешний вид

Внешний вид квадрика iFlight Alpha A75 Analog.

Спецификация

Полётный контроллер

ПК:
iFlight SucceX-D 20A F4 Whoop AIO

Размеры:
25.5 × 25.5 мм

Монтажный шаблон:
25.5 × 25.5 мм/φ3мм

Разъём:
Micro-USB

Чип:
STM32F411

Гироскоп:
MPU6000

Balckbox:
8 Мб

Выход BEC:
5В 2А/10В 2А

Контактная площадка INA:
UART2 (nR2)

Барометр:
нет

Постоянный ток:
20А

Пиковый ток:
25А

Вход:
2-4S

Датчик тока:
встроен

BLHeli:
BLHeli-S

ESC Telemetry:
нет

Target:
IFLIGHT_F411_PRO

Прошивка ESC:
G-H-30 BLS

Моторы

Бренд:
iFlight

Модель:
XING 1103 8000KV Micro Motor

Вес:
около 3.8 г (при длине 30AWG 32 мм)

Высота:
10.2 мм

Диаметр вала:
Ø1.5 мм

Крепёжные размеры:
Ø M1.6 на диаметр 8.5 мм

Мощность:
8000KV

Напряжение:
2S-3S

FPV камера

Бренд:
iFlight

Модель:
RaceCam Nano2

Вес нетто:
3.2 г

Размеры (Д Ш В):
14 × 14 × 16 мм

Матрица:
1/3″ CMOS

Горизонтальное разрешение:
700 ТВЛ

Объектив:
2.1 мм (M8) FOV 155°; 1.8 мм (M8) FOV 170°)

TV система:
PAL/NTSC без возможности переключения

Отношение сигнал/шум:
>50 дБ

Скорость эл. затвора:
Авто

Auto Gain Control (AGC):
Авто

Мин. освещение:
0.01 люкс при 1.2 лм

D-WDR:
Авто

Day/Night:
Цвет

Напряжение:
DC 3-5.5В

Ток:
110 мА при 5В; 120 мА при 3.3В

Материал:
АБС-пластик

Видеопередатчик

VTX:
5.8GHz iFlight SucceX Micro 300mW VTX

Мощность:
регулируемая: PIT/25 мВт/100 мВт/200 мВт/300 мВт

Антенный интерфейс:
IPEX (UFL)

VTX протокол:
IRC Tramp

Размеры:
13.5 × 14.5 мм

Вес:
1.4 г

Пульт управления iF8 FPV

Модель:
iFlight iF8 FPV Remote Controller

Размеры:
160 × 130 × 45 мм

Вес:
233 г

Рабочий диапазон частот:
2.400 — 2.480 МГц

Каналы:
до 8 каналов (в зависимости от модели/приёмника)

RF Модуль:
Multi-Protocol Module Compatible (CC2500)

Поддерживаемые протоколы:
D8/D16 v1 FCC/D16 v1 LBT/D16 v2 FCC/D16 v2 LBT (без поддержки Frsky ACCESS)

Макс. мощность передачи:
100 мВт

Коэффициент усиления (КУ) антенны:
2 дБи

Макс. дальность передачи:
1 ~ 2 км при 20 дБ (в зависимости от уровня шума и приёма)

Питание:
Встроенного типа; LiPo АКБ 3.7В 1000 мАч

Зарядное устройство:
Встроенного типа; зарядный порт USB-C

Прошивка:
OpenTX iF8 Edition (Special iF8 Edition)

TX-Модуль:
Multiprotocol-TX-Module (выбор протокола посредством стика)

Совместимость

Совместимость устройства (протоколы/приёмники):
Все приёмники, совместимые с D8 и D16
Протокол Frsky ACCST (протокол ACCESS не поддерживается)
iF8 D8RX Receiver
iF16 Receiver

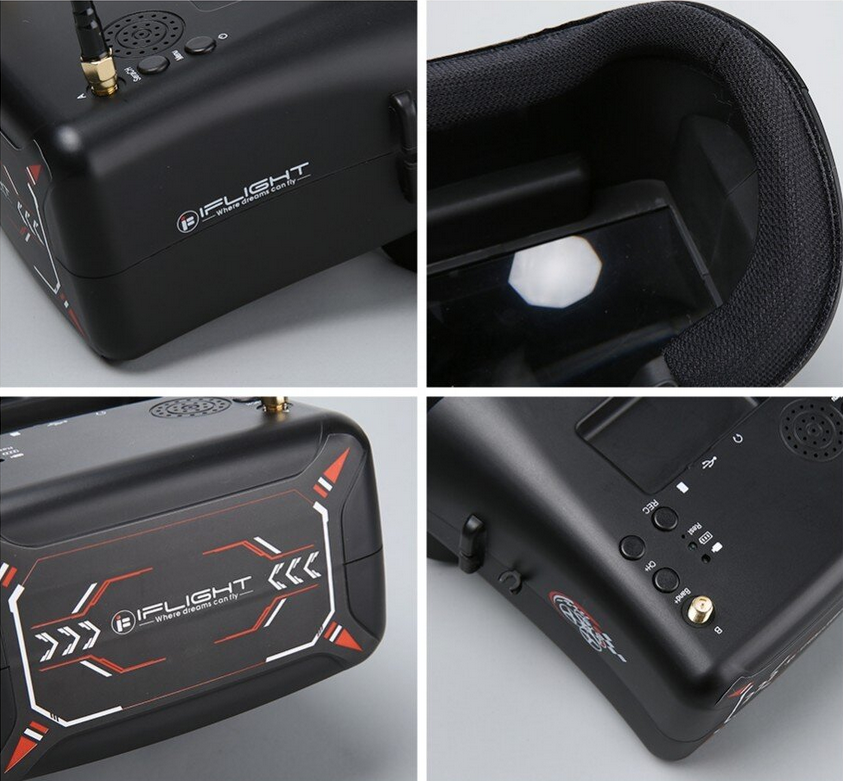

FPV очки

Модель:
iFlight FPV Goggles with DVR Function

Вес (с АКБ):
295 г

Размеры:
155 × 144 × 113 мм

Диапазон частот:
5.8 ГГц

Кол/во каналов:
40

Размер экрана:
4.3 дюйма (11 см)

Разрешение:
800 × 480 (без размытия после увеличения объективом)

Яркость:
300 кд/м2 со специальной светодиодной подсветкой высокой яркости для FPV полёта на улице

DVR:
да

Карта памяти:
Micro SD; до 32 Гб

Питание:
Встроенного типа; LiPo АКБ 3.7В 2000 мАч

Фиксация ремнём:
3-сторонняя регулируемая

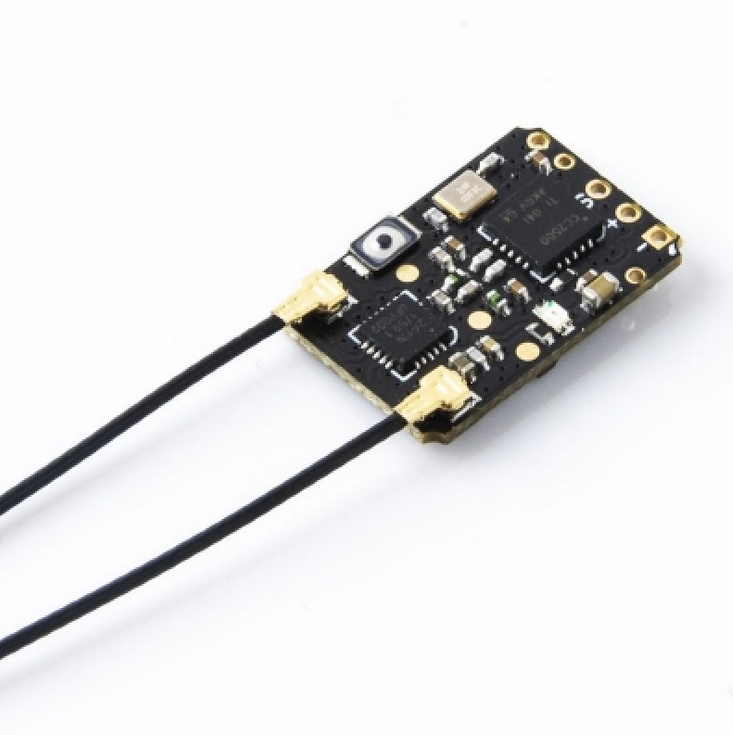

R81 Receiver

Рабочий диапазон частот:
2400 — 2483.5 МГц

Размер:
17 × 11 мм

Вес:
2 г

Кол/во каналов:
8

Разновидность сигнала:
D8

Выход:
инвертированный SBUS/выходной RSSI

Рабочее напряжение:
4.5 — 6 В

Длина антенны:
9 см

АКБ

Аккумуляторная батарея:
FULLSEND 3S 450mAh 75C Lipo XT30

Ёмкость:
450 мАч

Конфигурация:
3S1P/11.1В/3-баночная

Скорость разряда:
3S1P/11.1В/3-баночная

Вес нетто:
39.2 г

Размеры:
19.5 × 16.5 × 63 мм

Зарядный коннектор:
JST-XHR-4P

Разрядный коннектор:
XT30

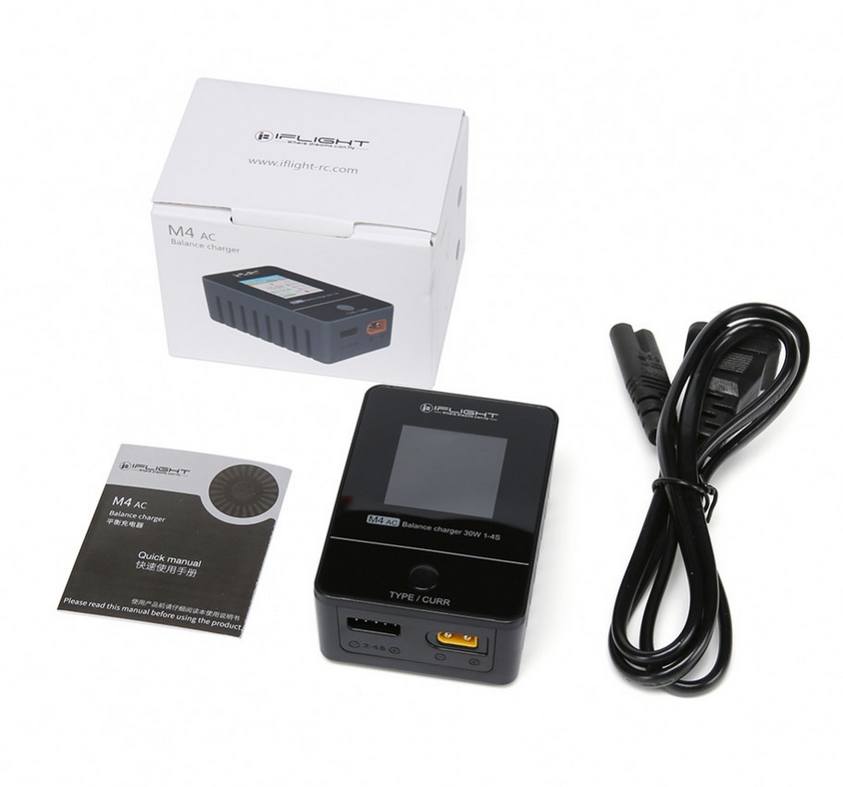

Зарядное устройство

Модель:
iFlight M4 AC 30 Вт 1-4S-XT30

Вес:
120 г

Размеры:
75 × 54 × 30 мм

Входное напряжение:
AC100-240В при Макс. мощности 30 Вт

Поддерживаемый тип батарей:
LiPo LiHV LiFe; 1-4S

Мощность ЗУ:
0.5 — 2.5А при 25 Вт

Балансный ток:
200 мА; 2S — 4S

Точность зарядки:
< 0.005 В

Дисплей:
LCD IPS 1.54-дюймовый, разрешение 240 × 240

Коннектор:
XT-30/JST-XHR

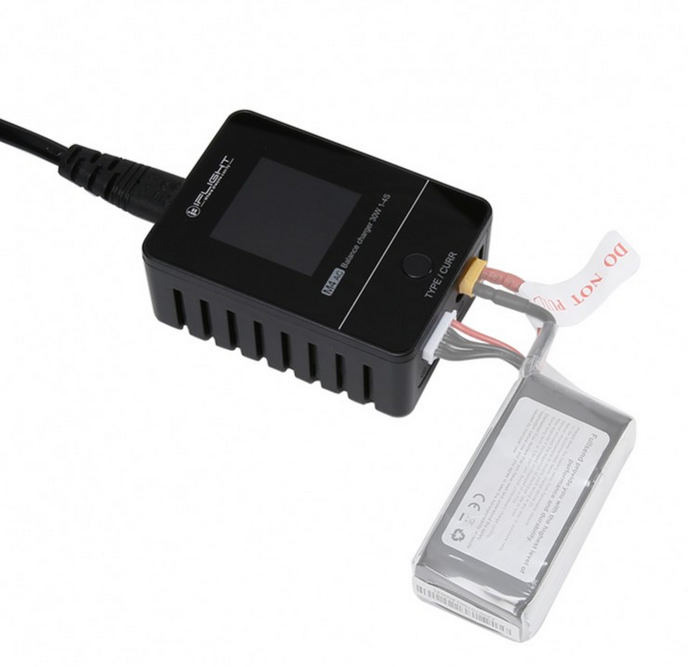

Зарядка

Чтобы зарядить аккумулятор с помощью комплектного зарядного устройства проделайте следующее:

  1. Подключите в соответствующие порты на ЗУ аккумуляторную батарею.
  2. Подключите шнур питания и дождитесь загрузки устройства.
  3. Нажмите и удерживайте кнопку «TYPE/CURR» в течение 2 секунд, чтобы выбрать тип батареи (LiPo, LiHV, LiFe; 1-4S).
  4. Нажмите кнопку один раз, чтобы выбрать зарядный ток.
  5. Если все настройки установлены правильно, зарядное устройство автоматически начнёт зарядку подключенного аккумулятора.
  6. После каждого включения ЗУ вам нужно нажимать кнопку один раз, чтобы разблокировать устройство, прежде чем оно начнет автоматически заряжать.

Рекомендации по зарядке

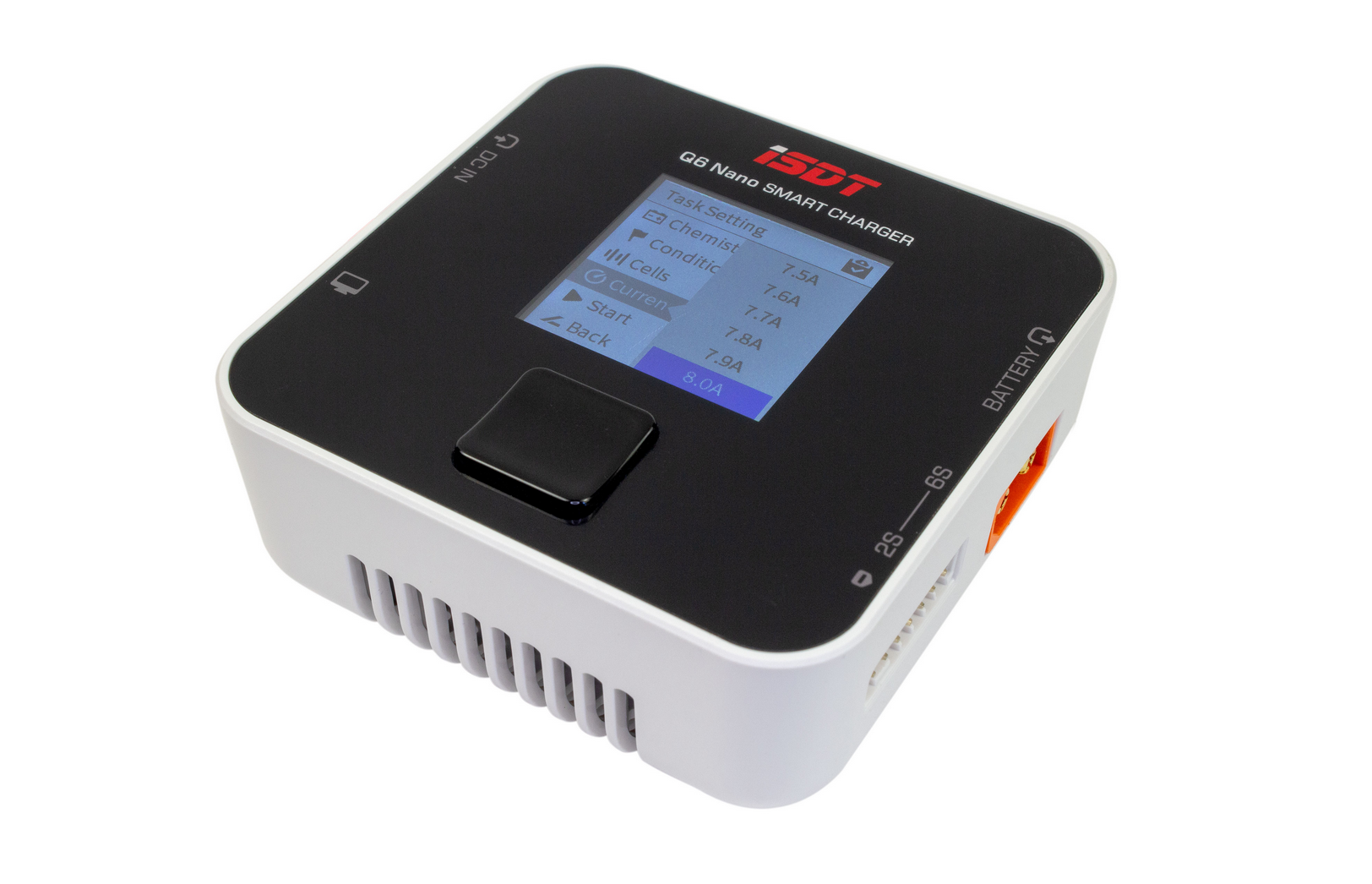

• Разработчик отмечает, что мощностной потенциал комплектного зарядного устройства ограничен и позволяет заряжать LiPo батареи не мощнее 4S 350 мАч ~ 850 мАч. Для зарядки более производительных аккумуляторов рекомендуется использовать ЗУ — ISDT Q6 Nano.

Как отключить Angle-Mode и включить Acro-Mode?

Всё, что вам нужно сделать, это загрузить конфигуратор Betaflight на свой компьютер (Windows или Mac), убедиться, что все драйверы правильно установлены (учебное пособие есть на начальной странице конфигуратора), подключить полётный контроллер вашего дрона к компьютеру и выбрать вкладку «Режимы/Modes» (см. скриншот ниже).

Вот короткое видео о режимах полёта и то, как выглядит весь процесс:

Далее вы можете полностью отключить ANGLE режим (щелкните правой кнопкой мыши «x») или перетащите виртуальный ползунок туда, где вы хотите задействовать переключатель AUX на своей аппаратуре управления. Не забудьте также задать правильный ввод AUX и протестировать его без пропов!

Обновление прошивки

Разработчик настоятельно рекомендует загружать ПО только с их источника GoogleDrive, где вы также найдёте корректную версию ПО Betaflight target адаптированное для каждой выпущенной серии дронов, что также будет актуально для загрузки и восстановления заводских настроек вашего iFlight BNF дрона.

Для обновления прошивки Betaflight, загрузите последнюю версию конфигуратора Betaflight и прошейте корректным Betaflight target. Всегда используйте фирменное заводское ПО Betaflight target (в названии обязательно должно быть IFLIGHT_), которое поставляется с пользовательскими значениями по умолчанию, для восстановления параметров ввода-вывода. Сверить текущую версию Betaflight можно в конфигураторе в окне статуса Betaflight Configurator или в интерфейсе командной строки.

Видео

Наглядно о процессе прошивки Betaflight:

Как определить версию своего железа?

Если на вашем BNF дроне или Flight Controller/Полётном контроллере всё ещё установлена заводская прошивка, вы также можете указать корректное Betaflight target в верхнем левом углу журнала Betaflight. В приведенном ниже примере правильной целью для этого конкретного полётного контроллера будет «IFRC / IFLIGHT_F745_AIO», и его можно будет обновить на вкладке «Обновить прошивку».

Важно!

Перед применением заводского дампа убедитесь, что вы используете ту же версию Betaflight. В противном случае обновите Betaflight до последней версии и измените необходимые настройки! Не рекомендуется вставлять старые дампы в новые версии Betaflight!

Восстановление заводских настроек

Перед тем как восстанавливать заводские настройки с помощью заводского дампа iFlight, убедитесь, что вы обновили или перепрошили ПО Betaflight. Эта подсказка автоматически появится после успешной прошивки и последующей перезагрузки вашего полётного контроллера. Если этого не произошло, значит, что-то пошло не так!

  • Шаг 1: Скопируйте содержимое * .txt файла (ссылка GoogleDrive вверху)
  • Шаг 2: Откройте конфигуратор Betaflight и перейдите в интерфейс командной строки (внизу меню левого столбца).
  • Шаг 3: Вставьте в CLI (командную строку) и нажмите клавишу Enter.
  • Шаг 4: Введите «сохранить» и нажмите клавишу Enter, чтобы сохранить настройки! Заводские настройки восстановлены!
  • Шаг 5: Чтобы повторно откалибровать гироскоп в конфигураторе Betaflight, перейдите на вкладку «Настройка».
  • Шаг 6: Установите дрон так ровно, как только сможете, и нажмите кнопку «Калибровка/Calibrate».

Цена

iFlight Alpha A75 реализуется разработчиком в обоих комплектациях (HD BNF/RTF), как через собственные магазины, так и через различные торговые площадки по следующим ценам (без учёта налогов и доставки):

  1. Alpha A75 Analog Whoop RTF – 345.99$
  2. Alpha A75 HD Whoop w/Polar Nano Vista Digital HD System BNF – 289.99$

Расходные компоненты

  • Комплект 4-лопастных 40 мм пропеллеров HQProp (6CW/6CCW) – 7$
  • Комплект 3-лопастных 40 мм пропеллеров Gemfan (6CW/6CCW) – 7$
  • Рама Alpha A75 – 6$
  • Канупи (пластиковая защита в центре дрона) – 6$
  • АКБ FULLSEND 3S 450mAh 75C Lipo XT30 – 11.99$

Вывод

iFlight Alpha A75 RTF от $289.99
iFlight Alpha A75 RTF
6.7444444444444
Цена
5/10
    Камера
    6/10
      Функциональность
      0/10
        Время полета
        1/10
          Летные качества
          9/10
            Компактность
            10/10
              Комплектация
              10/10
                Надёжность
                10/10
                  Цена/Качество
                  10/10

                    Плюсы

                    • Качество исполнения
                    • Безопасный полёт (рама с кольцевой защитой)
                    • Настроен разработчиком
                    • Мощный (рассчитан на 2S/3S АКБ)
                    • Режимы полёта Angel/Acro
                    • Мощный VTX (регулируемый до 300 мВт)
                    • Качество FPV
                    • Цена

                    Минусы

                    • Не выявлено

                    На сегодня это лучшее долгоиграющее FPV RTF решение рассчитанное как на новичка, так и продвинутого пилота. Визитная карточка комплекта — 75-миллимитровый микро FPV квадрик iFlight Alpha A75, потенциал которого уже успели оценить многие пользователи в хобби. Дрон отлично настроен разработчиком в соотношении вес/мощность, что позволяет ему быть актуальным как для динамичных полётов с элементами акробатики, так и для размеренных полётов с акцентом на FPV съёмку. Будет как никогда кстати для всех пользователей, кто находится в поиске кротчайшего пути в FPV хобби и одновременно с этим требователен к качеству и технологичности продукта. Возрастное ограничение 8+.
