Введение

После успеха H8C компания JJRC выводит в свет H8D. Дрон доходит до конечного потребителя в собранном виде и готовым к полету. Имеет схожие черты с известной всем моделью дрона Cheerson-CX20. На выбор можно выбрать два цвета H8D – красный и оранжевый. Далее подробно.

Особенности

  • 2Мп FPV камера с встроенным VTX 5.8G
  • 4’3 LCD монитор с встроенным VRX 5.8G
  • 6-ти осевой гироскоп
  • Управление на частоте 2.4ГГц
  • Флипы 360°
  • Режим «Headless»
  • Функция «Возврат домой»
  • LED подсветка
  • Готов к полёту из коробки

Комплектация

  • Квадрокоптер JJRC H8D (с литий-полимерным аккумулятором 2S 7.4V 500 мАч)
  • 2Мп FPV камера с встроенным видеопередатчиком 5.8ГГц
  • Пульт управления 2.4ГГц (работает от 4-х батареек формата «АА», батарейки в комплект не входят)
  • 4’3 LCD FPV монитор с встроенным видеоприёником 5.8G VRX
  • Дипольная 5.8G антенна
  • USB SD кардридер
  • MicroSD флешка 2Гб
  • 4 × защиты для несущих винтов
  • 4 × запасных несущих винта
  • Отвертка
  • Зарядное устройство для батареи дрона
  • USB кабель для зарядки встроенного АКБ FPV монитора
  • Инструкция (на английском и китайском языках)

JJRC H8D комплектация

Внешний вид

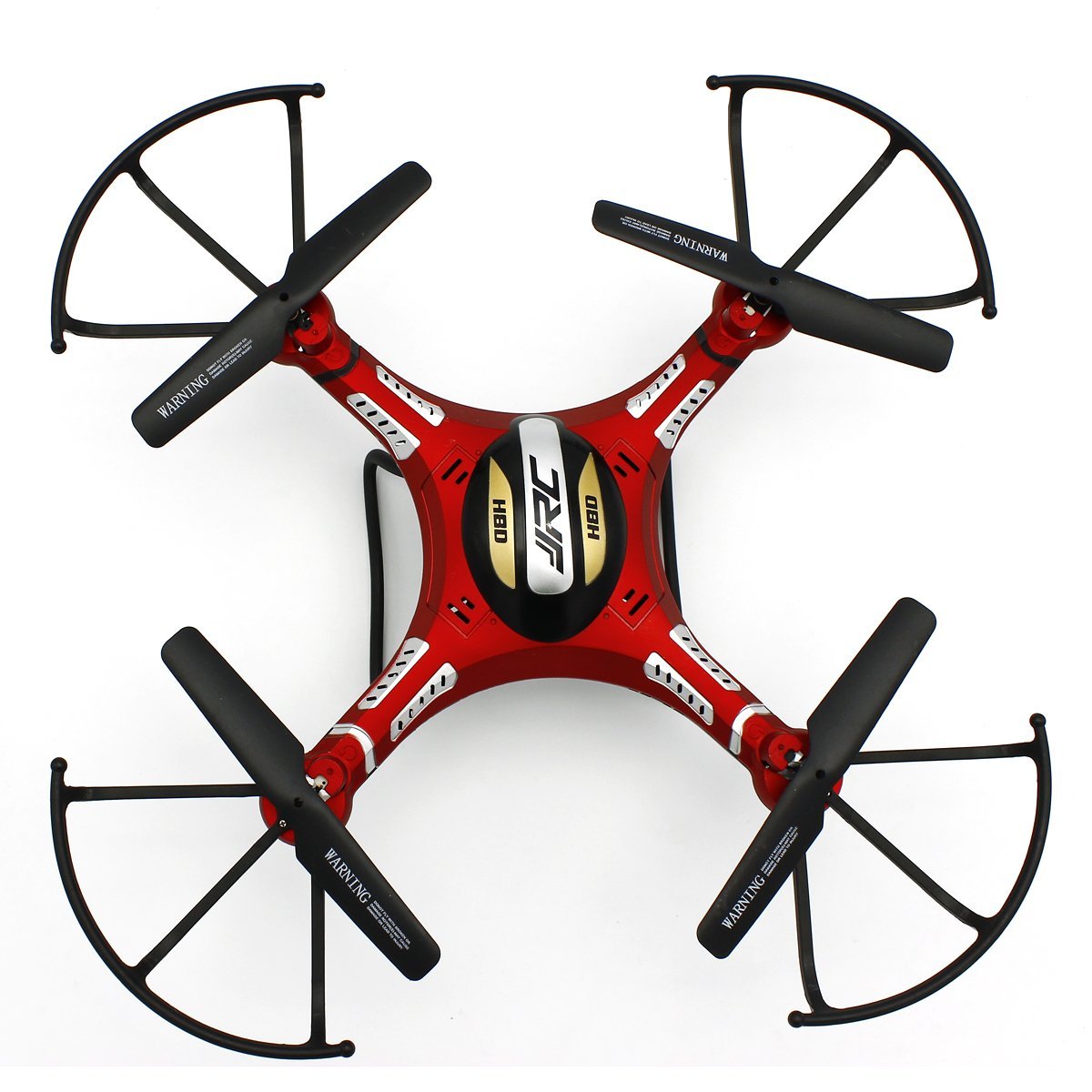

JJRC H8D сверху

JJRC H8D снизу

Спецификация

Дрон

Рабочая частота:
2.4 ГГц

Материал:
пластик

Каналы:
4-ре канала с 6-ти осевым гироскопом

Мотор:
коллекторного типа

Диаметр ротора:
135мм

Дальность приема сигнала:
до 150 м

Количество пикселей камеры:
720p

Карта памяти:
2ГБ

Питание (пульт управления):
4×АА (батарейки в комплект не входят)

Питание (квадрокоптер):
7.4V 500mAh LiPo

Время полета:
≈ 8мин

Время зарядки:
≈ 100мин

Вес:
148 гр (с аккумулятором)

Размеры дрона:
200 × 200 × 105мм

*Аналоговый подход разработчика к FPV полёту, позволяет реализовывать полёт от первого лица в FPV очках. А это уже совсем другой по ощущениям полёт!

FPV

Видео разрешение:
1280 × 720p при 30 кадрах в секунду

Разрешение фото:
1600 × 1200

Объектив:
4Р при угле обзора в 68º

Сенсор:
¼ дюймовый HD CMOS

Видео формат:
PAL/NTSC

Формат изображения:
3888 × 2430

Видео выход:
1.0 VP-p / 75Ω

Сигнал/шум:
38дб

5.8G чувствительность:
-94dbm

Рабочее напряжение:
DC 3.0 – 4.2V

Рабочая мощность:
440мА±10%

Рабочее напряжение монитора:
DC 3.3 – 5.0V

Рабочая мощность монитора:
620мА±10%

Рабочая температура:
-5°С — 85°С / Влажность 95%

Моторы

Квадрокоптер JJRC H8D оснащен моторами коллекторного типа, передача крутящего момента осуществляется через шестерню. Потенциала хватает с избытком, без проблем тянет большинство существующих экшен камер. К минусам отнесём крайне малый ресурс — около 30 вылетов. Следует это учитывать при покупке и сразу докупать запасные моторы.

JJRC H8D привод

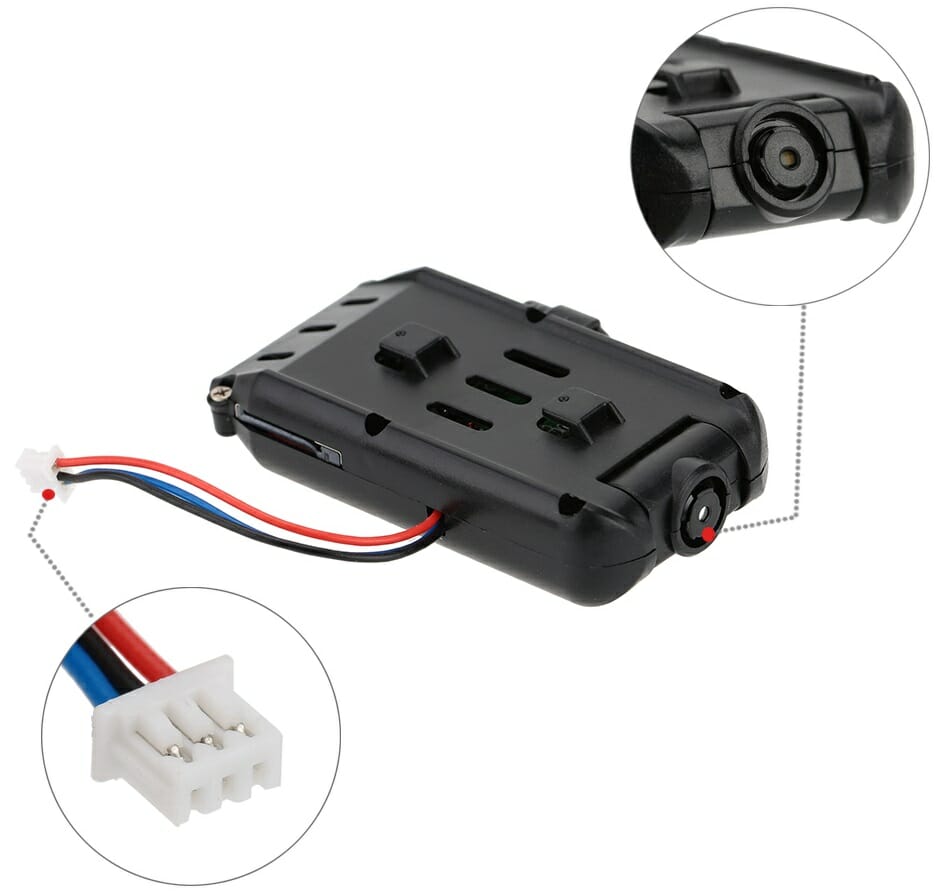

Камера

Квадрокоптер JJRC H8D оснащается 2Мп видеокамерой с встроенным VTX работающим на аналоговой частоте 5.8ГГц. В отличии от Wi-Fi видеомодулей, обеспечивает передачу видеопотока без задержки, обеспечивая тем самым безопасный полёт от первого лица. Качество съёмки ниже среднего.

Питание

Укомплектовывается JJRC H8D двух баночной аккумуляторной батареей (7.4В) ёмкостью 500мАч. Обеспечивает среднее время полёта не более 6 минут (при заявленных 8 мин), что в целом является нормой для этой ниши любительских БЛА.

Пульт управления

В комплекте с квадрокоптером JJRC H8D идет классическая аппаратура работающая на частоте 2.4ГГц. Для реализации полёта в FPV режиме оснащается 4’3 LCD монитором с встроенным видеоприёмником, работающим в диапазоне частот 5.8ГГц. Питание монитору обеспечивает встроенная АКБ, заряжаемая от идущего в комплекте USB кабеля. На практике тандем обеспечивает расстояние удаления не далее 100 метров.

Качество отображение картинки ниже среднего. В солнечную погоду бликует, чем осложняет процесс FPV пилотирования. Настройки дисплея отсутствую.

Пилотирование в FPV режиме на расстояние далее 50 метров считается не безопасным для этой категории БЛА!

Органы управления

JJRC H8D пульт управления описание

Летные качества

JJRC H8D неплохо зарекомендовал себя в полете. Режим «Возврат домой» работает корректно, но при непосредственном участии пилота. В тесте показал хорошее исполнение флипов. Отметим, неплохую вертикальную тягу для этого дрона, что в свою очередь позволяет дооснастить квад камерой с лучшим качеством съёмки по сравнению с той, что идёт в комплекте.

При потере сигнала квадрокоптер JJRC H8D падает! Стоит это учитывать при пилотировании.

Вывод

JJRC H8D $89.99
JJRC H8D
5.75
Цена
5/10
    Камера
    2/10
      Функциональность
      5/10
        Время полета
        5/10
          Летные качества
          6/10
            Компактность
            5/10
              Комплектация
              10/10
                Надежность
                9/10

                  Плюсы

                  • Дизайн
                  • Летные качества
                  • Вертикальная тяга позволяет дооснащение квада камерами Mobius MINI или Firefly Q6
                  • FPV комплект
                  • Готов к полету из коробки

                  Минусы

                  • Цена
                  • Моторы (ресурс около 30 полных вылетов)
                  • Дальность полета оказалась меньше заявленной (максимум до 100 метров)
                  • На солнце плохо читается информация с дисплея трансмиттера (даже при присутствующем козырьке)

                  JJRC H8D зарекомендовал себя как один лучших квадрокоптеров в своем классе. Отлично подойдет для новичков в качестве первого дрона. При дооснащении более качественной камерой ощутимо продлит время получения положительных эмоций.

                  Фото

                  Фото с квадрокоптером JJRC H8D.

                  JJRC H8D подсветка
