SpeedyBee Master 5 V2: мастер фристайла и FPV съёмки
О продукте
Master 5 V2 — качественно исполненное, высокотехнологичное пятидюймовое решение для фристайла и любительской FPV съёмки, серии «Master» второго поколения от одного из известных и уважаемых в хобби разработчиков компании SpeedyBee. После успеха первой версии, инженеры посчитали, что этот квад может быть лучше, в связи с чем взяли и доработали его, представив на выходе полностью законченную итерацию популярной модели.
Основные улучшения
- Улучшена прочность передней части рамы.
- Переработано крепление FPV камеры с целью снижения воздействия на неё избыточных вибраций.
- Отказались от жёстко посаженного разъёма XT60 в пользу классического свободного, что на деле является спорным решением.
- Изменили форму передней части рамы, чтобы на FPV камеру видеосистемы DJI O3 можно было поставить ND-фильтр (это было не возможно на раме первой версии.
- Добавили ряд крепёжных отверстий для видеомодуля O3, что позволило отказаться от дополнительной металлической проставки, и тем самым улучшить теплоотвод и сэкономить в весе.

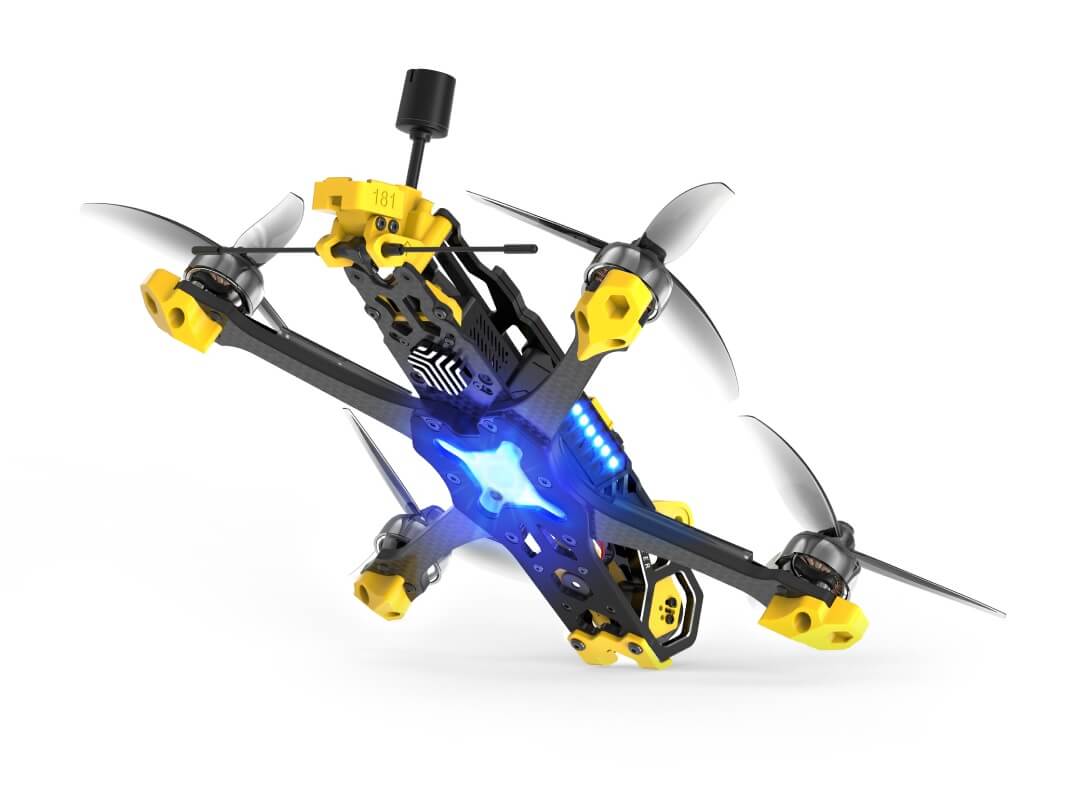

- Добавлена эффектная LED подсветка встроенная в нижнюю часть рамы и боковые панели, которые помимо всего прочего теперь защищают электронные компоненты от прямого попадания внешней среды.
В остальном вторая версия, как и первая построена на самых современных и высокопроизводительных компонентах, которые были тонко настроены и протестированы инженерами на заводе, что на практике, как и прежде обеспечило показательную динамику полёта и управляемость.
Далее для более полного ознакомления с продуктом мы по традиции пройдёмся по ключевым особенностям модели, комплектации, спецификации и ценообразованию. Полетели!
Ключевые особенности
- Настроен и готов к полёту
- Предлагается в аналоговой и цифровой версиях
- Вес (без АКБ): 410 г (аналог) / 420 г (цифра)
- Материалы исполнения: Карбон / Алюминий 7075-T / TPU
- X-образная усиленная карбоновая рама Master 5 V2 (без пропов в кадре; оснащается кастомным высокоэффективным радиатором из алюминиевого сплава для отвода тепла от VTX)
- Диагональный размер рамы: 226 мм
- ПК: SpeedyBee F7 V3 BL32 50A 30×30 Stack (реализован на инновационной антивибрационной конструкции стека; с встроенным Bluetooth модулем для подключения, настройки и обновления ПО контроллера через мобильное приложение SpeedyBee App)
- Внешний конденсатор 1000uF Low ESR Capacitor
- Blackbox: 500 Мб
- ESC: SpeedyBee 50A 4-in-1 BL32 4-6S (частота ШИМ до 128 кГц)
- Моторы: EMAX ECO II Series 6S 2306 1900KV (выдают до 200A макс; тяга с каждого мотора 1.9 кг)
- Пропы: GEMFAN 51466
- FPV (Аналог): FPV камера RunCam Phoenix 2 SE + 48-канальный 5.8ГГц VTX с высокоэффективным теплоотводом; переключаемой мощностью: PIT/25/200/400/800 мВт
- FPV (цифра): DJI O3 Air Unit
- Доступные приёмники (опционально): ELRS / TBS Nano
- GPS модуль (опционально)
- Рекомендуемое питание: 6S 1050-1500 мАч
- RGB LED подсветка
- Макс. скорость горизонтального полёта: 140 км/ч
- Макс. время полёта в режиме зависания: 13 мин
- Время полёта в режиме динамичного фристайла: 5-6 мин
- Дальность полёта: до 10 км

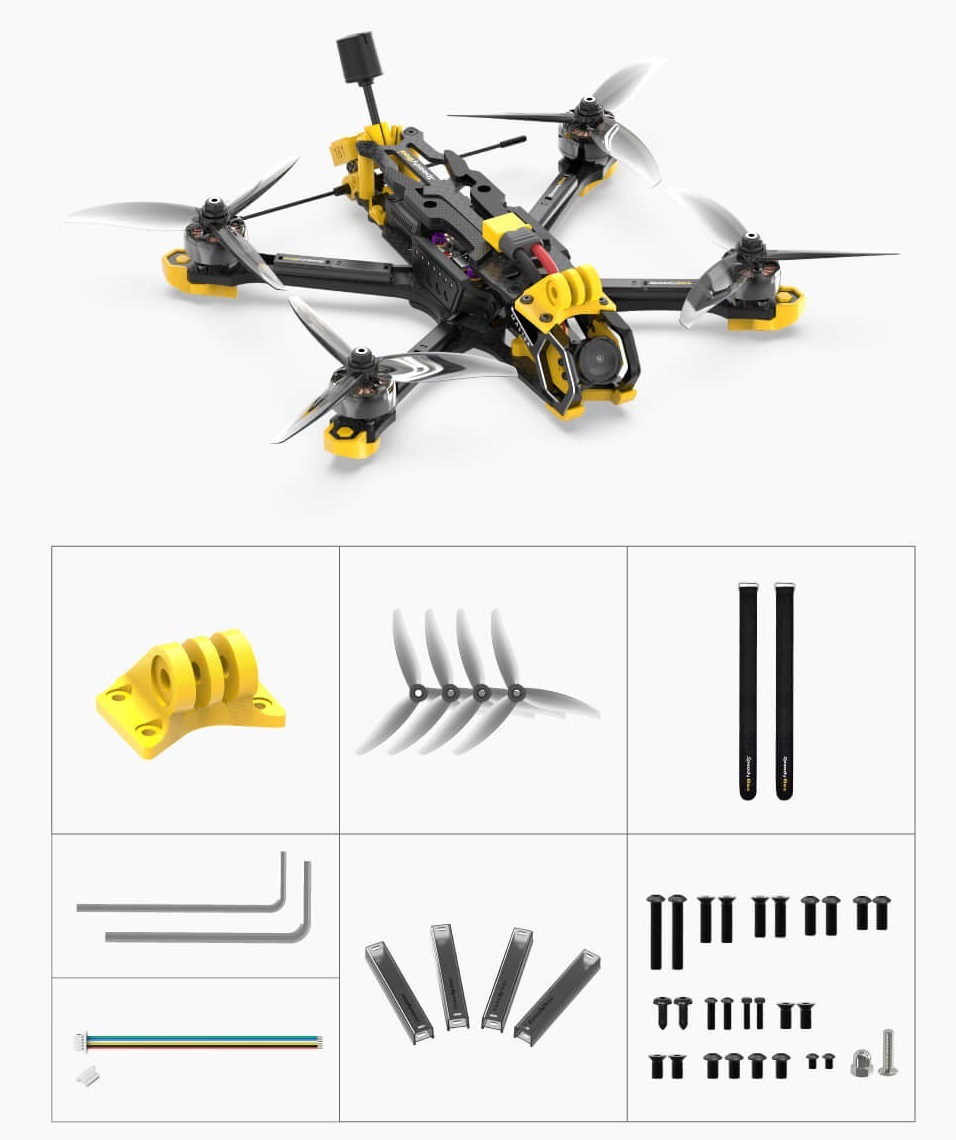

Комплектация
Как уже отмечалось выше, разработчик предлагает Master 5 V2 в двух версиях: аналоговой и цифровой (DJI O3), каждая из которых опционально может отличаться наличием, либо отсутствием GPS модуля, и приёмника (TBS Nano RX или ELRS 2.4G; актуально для обладателей своей аппаратуры управления).
Для владельцев DJI FPV Remote Controller 2 доступен PNP O3 комплект (без приёмника). Независимо от выбранных опций в бокс войдут:
- Дрон
- Крепление под экшн камеру
- 4 × пропеллера GEMFAN 51466
- 2 × 250 мм батарейный ремень
- L-образная шестигранная отвертка M2/M3
- 4 × защиты для LED подсветки
- Набор запасных крепёжных винтов
- 6-пиновый кабель для дооснащения GPS модулем
Спецификация
Дрон
| Наименование продукта: | Master 5 V2 Quadcopter |
| Бренд: | SpeedyBee |
| Рама: | Master 5 V2 |
| Диагональный размер рамы: | 226 мм |
| Толщина лучей: | 5 мм |
| LED подсветка: | снизу и сбоку |
| Зуммер: | TMB12A05 |
| Макс. дальность полёта: | 10 км (FCC), 2 км (CE), 6 км (SRRC) |
| Макс. скорость горизонтального полёта: | 140 км/ч (Manual mode) |
| Макс. время полёта (в зависании): | 13 мин |
| Ветроустойчивость: | до 28 м/с |
| Поддерживаемые приёмники: | PNP / TBS Nano RX / ELRS 2.4G |
| Рекомендуемое питание: | 6S 25.2В 1050-1500 мАч с коннектором XT60 |
| Вес (без АКБ): | 420 г (цифровая версия) / 410 г (аналоговая) |

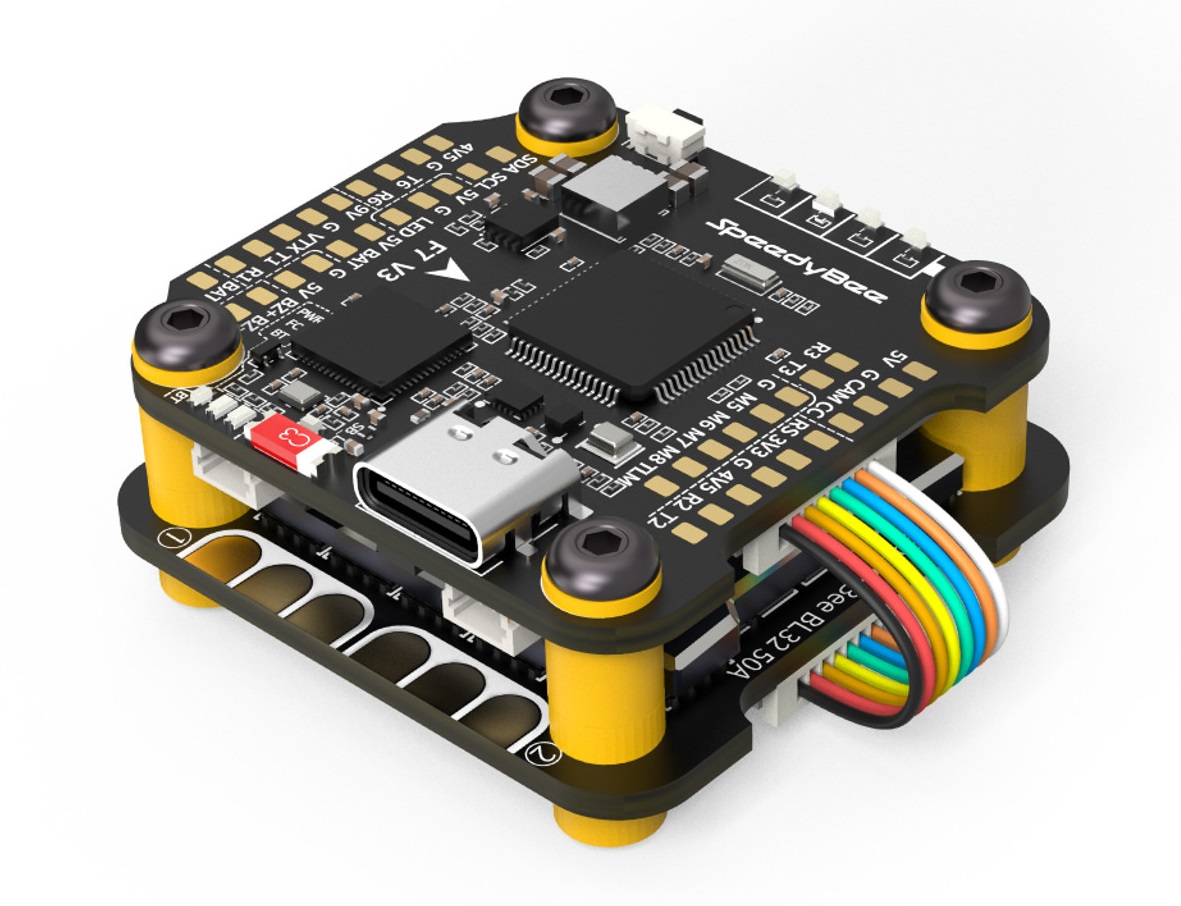

Полётный контроллер
| Наименование модели: | SpeedyBee F7 V3 |
| MCU: | STM32F722 |
| IMU (Gyro): | BMI270 |
| USB интерфейс: | Type-C |
| Барометр: | BMP280 |
| OSD чип: | AT7456E chip |
| BLE Bluetooth: | Поддерживается. Используется для настройки ПК, встроен один комбинированный Wi-Fi и Bluetooth чип 2.4 ГГц. |
| Обновление прошивки: | Поддерживается беспроводная прошивка FC Firmware. Для обновления войдите в MENU > FC Firmware Flasher |
| Загрузка/Анализ Blackbox: | Поддерживается. Войдите в MENU > Blackbox Analyzer |
| Способ подключения DJI Air Unit: | Поддерживаются два способа: 6-контактный разъём или прямая пайка |
| 6-контактный разъём DJI Air Unit: | Полностью совместим с DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, без необходимости менять провода |
| Flash (для BlackBox): | 500 Мб |
| BetaFlight Camera Control Pad: | Да (CC pad на передней стороне) |
| Входное напряжение: | 3S-6S LiPo |
| 5В выход: | 10 групп 5В выходов, три +5В площадки и 1 BZ+ площадка (используется для зуммера) на передней стороне, и 6 групп +5В выходов включены в разъёмы на нижней стороне. Общий ток нагрузки составляет 2A |
| 9В выход: | 2 группы 9В выходов, одна площадка +9В на лицевой стороне, другая включена в разъём на нижней стороне. Общая токовая нагрузка составляет 4A |
| 3.3В выход: | Поддерживается. Предназначен для приёмников с 3.3В входом. Токовая нагрузка до 500 мА |
| 4.5В выход: | Поддерживается. Предназначен для приёмника и GPS модуля, даже если питание ПК осуществляется через USB порт. Токовая нагрузка до 1А |
| Контактные площадки ESC: | M1 — M4 на нижней стороне и M5-M8 на передней стороне |
| UART: | UART1, UART2, UART3, UART4 (для телеметрии ESC), UART6 |
| ESC телеметрия UART: | R4 (UART4) |
| I2C: | Поддерживается I2C. Площадки SDA и SCL на передней стороне. Используются для магнитометра, сонара и т.д. |
| Контактная площадка под LED: | Используется для светодиодов типа WS2812, управляемого прошивкой Betaflight |
| Зуммер: | BZ+ и BZ- для подключения 5В зуммера |
| Кнопка BOOT: | Поддерживается. [A]. Нажатие и удержание кнопки BOOT и одновременное включение питания ПК заставит ПК войти в режим DFU, это необходимо для прошивки микропрограммы, если ПК стал кирпичом. [B]. Когда FC включен и находится в режиме ожидания, кнопку BOOT можно использовать для управления светодиодными лентами, подключенными к разъёмам LED1-LED4 на нижней стороне. По умолчанию, при коротком нажатии кнопки BOOT включается режим отображения светодиодов. Длительное нажатие кнопки BOOT переключает режим SpeedyBee-LED и режим BF-LED. В режиме BF-LED все полосы LED1-LED4 будут управляться встроенным ПО Betaflight |
| RSSI вход: | Поддерживается. На лицевой стороне обозначен как RS. |
| SmartPort: | Используйте любую площадку TX UART для функции SmartPort |
| Поддерживаемые прошивки ПК: | BetaFlight (по умолчанию), INAV |
| Целевое имя прошивки: | SPEEDYBEEF7V3 |
| Монтаж: | 30.5 × 30.5 мм (диаметр отверстия 4 мм) |
| Размеры: | 41(Д) × 38(Ш) × 8.1(В) мм |
| Вес: | 10.7 г |

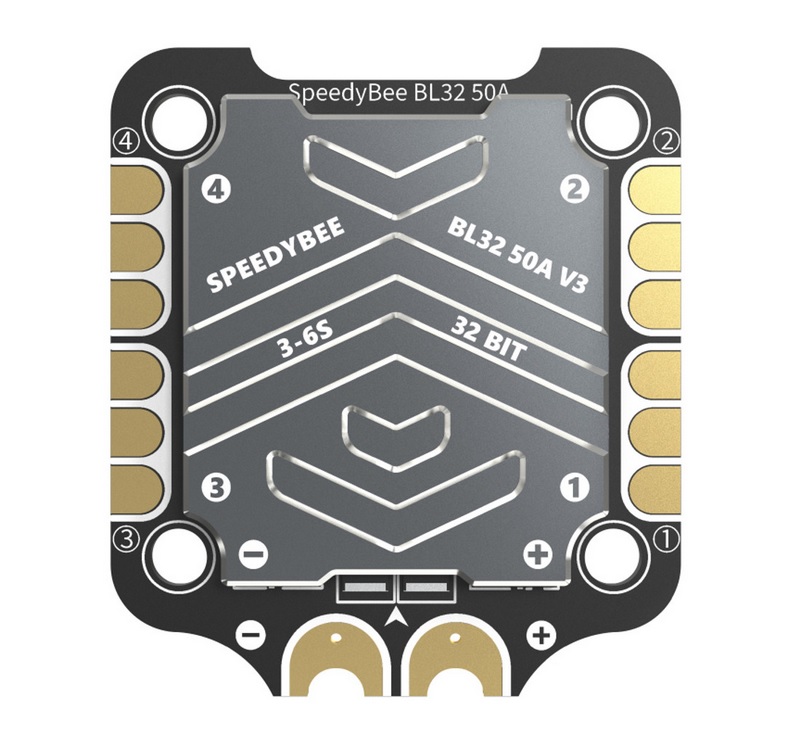

ESC
| Наименование модели: | SpeedyBee BL32 50A 4-in-1 ESC |
| Прошивка: | SpeedyBee BL32 50A |
| Ссылка для загрузки конфигуратора: | http://github.com/bitdump/BLHeli/releases |
| Постоянный ток: | 50А × 4 |
| Пиковый ток: | 55А (5 секунд) |
| TVS Protective diode: | да |
| Теплоотведение: | да |
| Внешний конденсатор: | 1000uF с низким ESR |
| ESC протокол: | DSHOT300 / 600 |
| Диапазон ШИМ частот: | 16 кГц — 128 кГц |
| Входное питание: | 3 — 6S LiPo |
| Выходное питание: | VBAT |
| Датчик тока: | Поддерживается (Масштаб=490; Смещение=0) |
| ESC телеметрия: | поддерживается |
| Монтаж: | 30.5 × 30.5 мм (диаметр отверстия 4 мм) |
| Размеры: | 5.6 (Д) × 40 (Ш) × 8.8 мм (В) |
| Вес: | 19.2 г (с радиатором) |

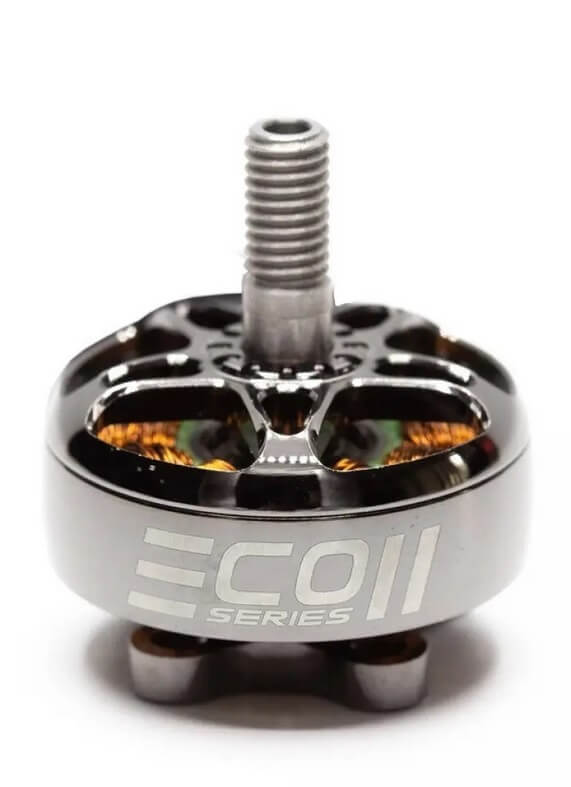

Моторы
| Наименование продукта: | EMAX ECO II Series 6S 2306 |
| KV: | 1900KV |
| Конфигурация: | 12N14P |
| Диаметр вала: | Ø4.0 мм |
| Размеры: | Ø28 × 31.6 мм |
| Ток холост. хода (10В): | 1.3А |
| Внутреннее сопротивление: | 62 мОм |
| Вход. питание: | 3S-6S |
| Совместимые пропеллеры: | от 5 — 5.5 дюймов |
| Пиковый ток (6S): | 46А |
| Макс. мощность: | 1160 Вт |
| Вес: | 30.2 г (включая силиконовый провод) |

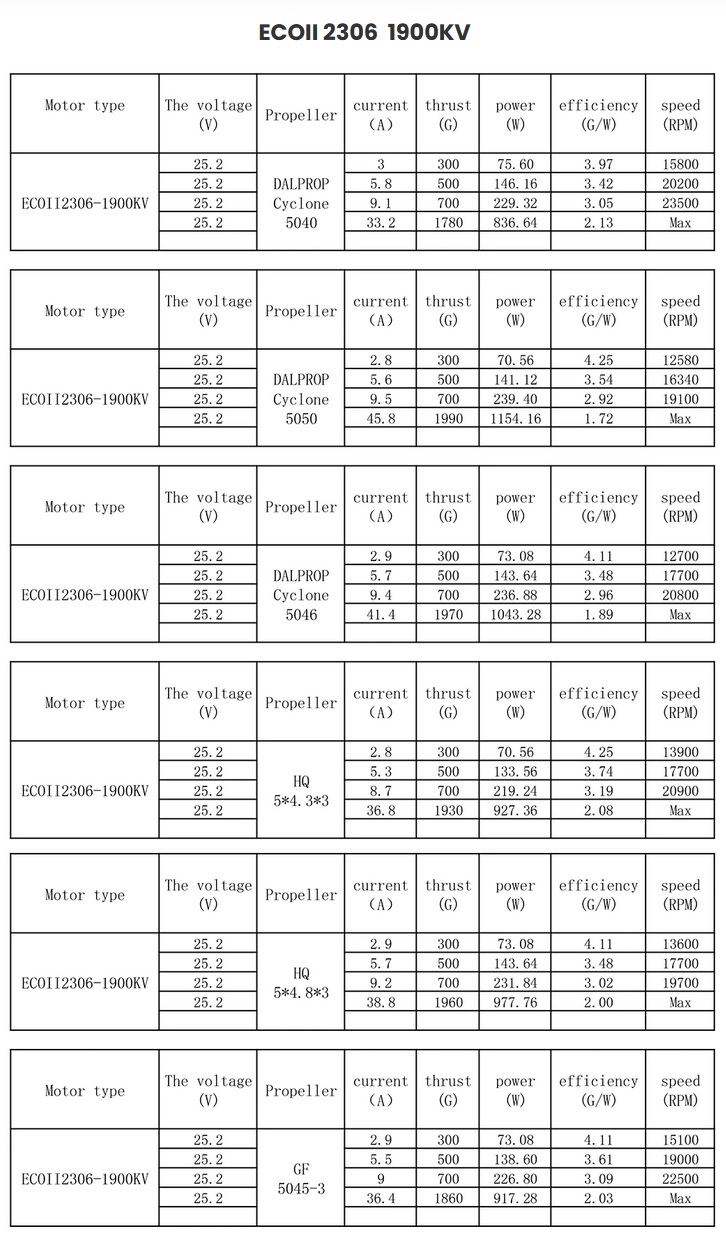

| Таблица: | детальная спецификация |
FPV

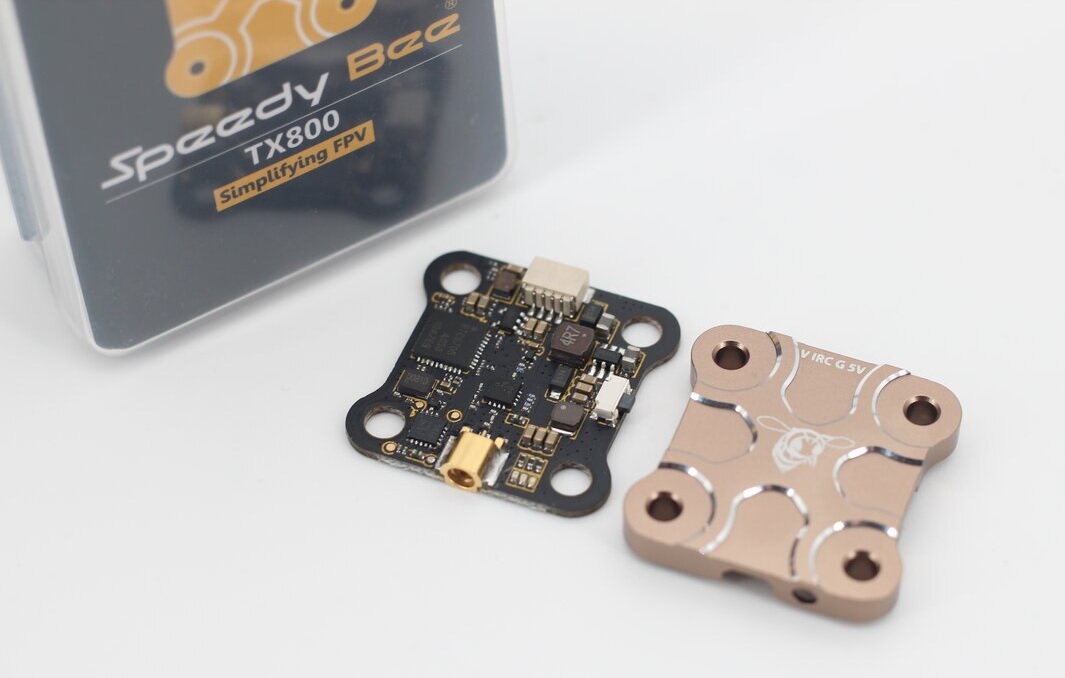

Аналоговый VTX
| Наименование: | SpeedyBee TX800 |
| Частотный диапазон: | 5.8ГГц |
| Кол/во каналов: | 48 |
| Выходная мощность: | PIT/25/200/400/800 мВт |
| Раб. ток: | 5В при 250 ~ 750 мА |
| Выход. напряжение: | 5В при макс. 250 мА |
| Сопротивление видеовхода: | 75 Ом |
| Антенный разъём: | MMCX |
| Размер печатной платы: | 28 × 28 мм; 20 × 20 |
| Монтажные отверстия: | M4 отверстия на печатной плате; M3 отверстия на металлическом радиатор |
| Вес: | 5.6 г (без антенны) |
FPV камера
| Наименование продукта: | RunCam Phoenix 2 Special Edition |
| Матрица: | 1/2″ CMOS |
| Горизонтальное разрешение: | 1000TVL |
| Объектив: | FOV Д:160° Г:124° В:95° при F 2.4 |
| Формат изображения: | переключаемый 4:3 / 16:9 |
| Зеркальное/Перевёрнутое отображение: | доступно |
| Сигнальная система: | переключаемая PAL / NTSC |
| Затвор: | Rolling Shutter |
| Чувствительность: | 10650 мВ/люкс-сек |
| WDR: | Global WDR |
| День/Ночь: | Color/BW/EXT/Auto |
| Управление меню: | проводное |
| Питание: | DC 5-36В |
| Ток: | 200 mA при 5В; 80 mA при 12В |
| Материалы исполнения: | ABS |
| Размеры: | 19 ×19 × 22 мм |
| Вес нетто: | 8.6 г |
Цифровой VTX
| Наименование FPV системы: | DJI O3 Air Unit |
| Вес: | Видеомодуль (без FPV камеры): прибл. 28 г Видеомодуль (с FPV камерой): 36.4 г Антенна: прибл. 3 г |
| Размеры: | Видеомодуль: 32.5×30.5×14.5 мм (Д×Ш×В) Модуль камеры: 21.2×20×19.5 мм (Д×Ш×В) Коаксиальный кабель: 115 мм (длина) Кабель 3-в-1: 100 мм (длина) Антенна: 85 мм (длина) |
| Раб. диапазон частот: | 2.400 — 2.4835 ГГЦ (RX) 5.725 – 5.850 ГГц (RX и TX) |
| Мощность передатчика: | FCC: <1995 мВт CE: <25 мВт SRRC: <1Вт |
| Качество видеопотока и задержка: | С DJI FPV Goggles V2: 810p/120 кадр/с: задержка менее 28 мс; 810p/60 кадр/с: задержка менее 40 мс С DJI Goggles 2: 1080p/100 кадр/с: задержка менее 30 мс; 1080p/60 кадр/с: задержка менее 40 мс |
| Диапазон видеопередачи: | 10 км (FCC), 2 км (CE), 6 км (SRRC) |
| Поддерживаемое ПО полётного контроллера: | совместим с ПК на Betaflight |
| Выход. напряжение: | 7.4-26.4В |
| Диапазон раб. температур: | -10°C до 40°C |
| Каналы: | Поддерживается авторежим; Ручной режим: 40 МГц: 1 канал; 20 МГц: 3 канала; 10 МГц: 3 канала |
| Информация о канале: | FCC/SRRC/CE: 40 МГц: Канал 1: 5794.5 МГц 20 МГц / 10 МГц: Канал 1: 5768.5 МГц Канал 2: 5804.5 МГц Канал 3: 5839.5 МГц |
| Поддерживаемые SD карты: | MicroSD (объёмом до 256 Гб) |
| Рекомендуемые microSD: | SanDisk Extreme U3 V30 A1 32 Гб microSDXC SanDisk Extreme Pro U3 V30 A1 32 Гб microSDXC Kingston Canvas Go!Plus U3 V30 A2 64 Гб microSDXC Kingston Canvas React Plus U3 V90 A1 64 Гб microSDXC Kingston Canvas React Plus U3 V90 A1 128 Гб microSDXC Kingston Canvas React Plus U3 V90 A1 256 Гб microSDXC Samsung PRO Plus U3 V30 A2 256 Гб microSDXC |
| Поддерживаемые FPV очки: | DJI Goggles 2 и DJI FPV Goggles V2 |
| Поддерживаемые пульты управления: | DJI FPV Remote Controller 2 |
| Доступный интерфейс: | USB-C |
FPV камера
| Матрица: | 1/1.7-дюймовая CMOS; Кол/во эфф. пикселей: 48Мп |
| Объектив: | FOV: 155° Эквив. фокус. расстояние: 12.7 мм Фокусное расстояние: 2.34 мм Диафрагма: f/2.8 Фокусный диапазон: 0.6 м — ∞ |
| Диапазон ISO: | 100-6400 (Авто) 100-25 600(Ручная) |
| Затвор: | Roll Shutter |
| Разрешение видео: | С DJI Goggles 2: 4K при 30/50/60/100/120 кадр/с; 2.7K при 30/50/60/100/120 кадр/с; 1080p при 30/50/60/100/120 кадр/с С DJI FPV Goggles V2: 4K при 30/50/60/100/120 кадр/с; 2.7K при 30/50/60/100/120 кадр/с; 1080p при 30/50/60/100/120 кадр/с |
| Видеоформат: | MP4 |
| Электронная стабилизация изображения (EIS): | RockSteady 2.0 |
| Вес: | прибл. 8.3 г (включая коаксиальный кабель) |

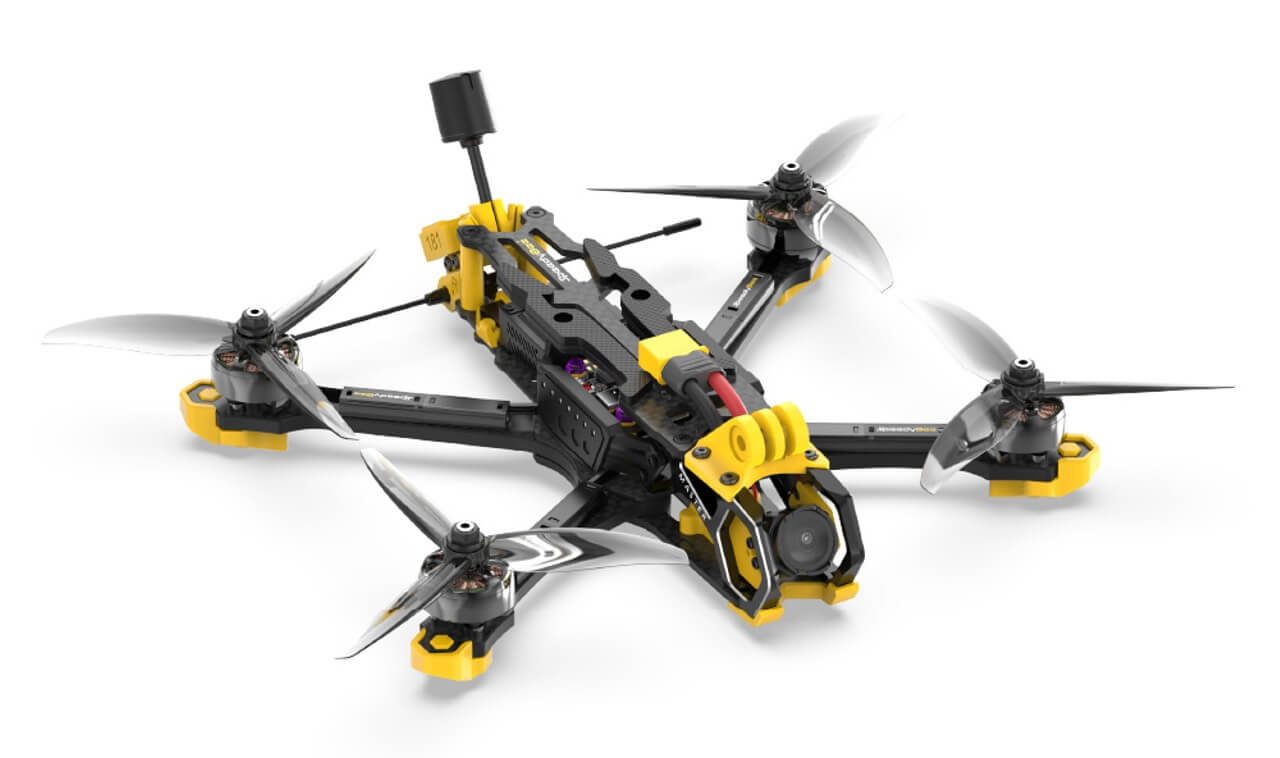

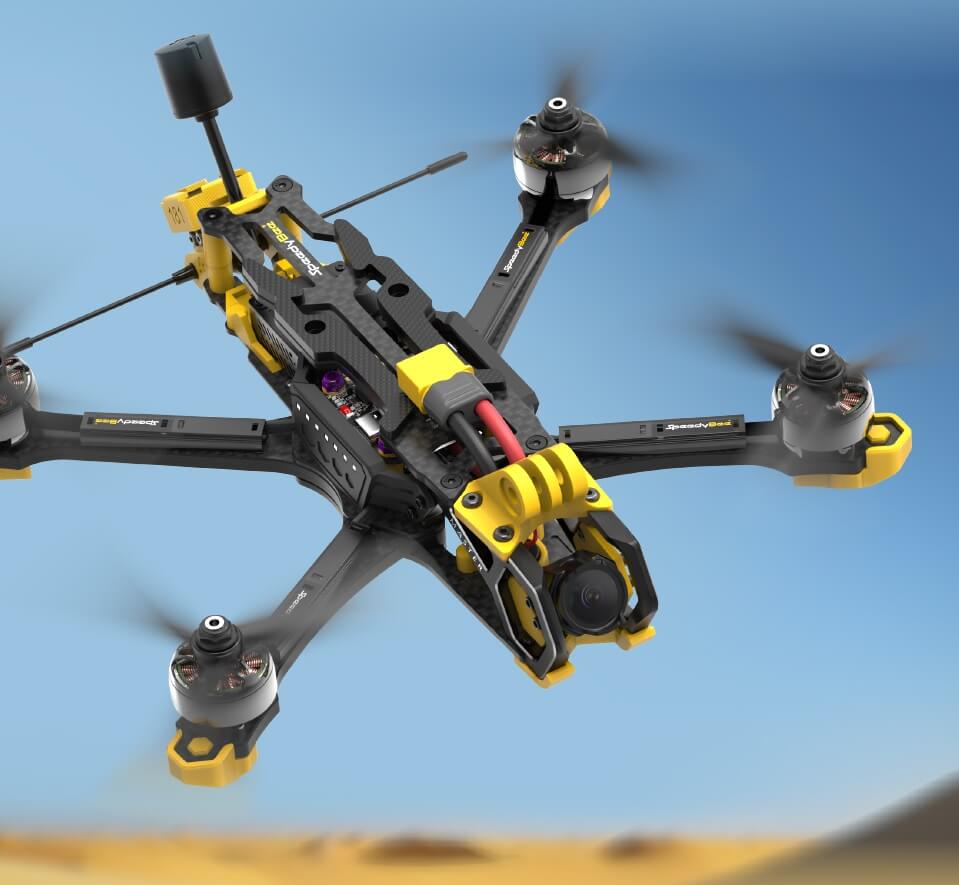

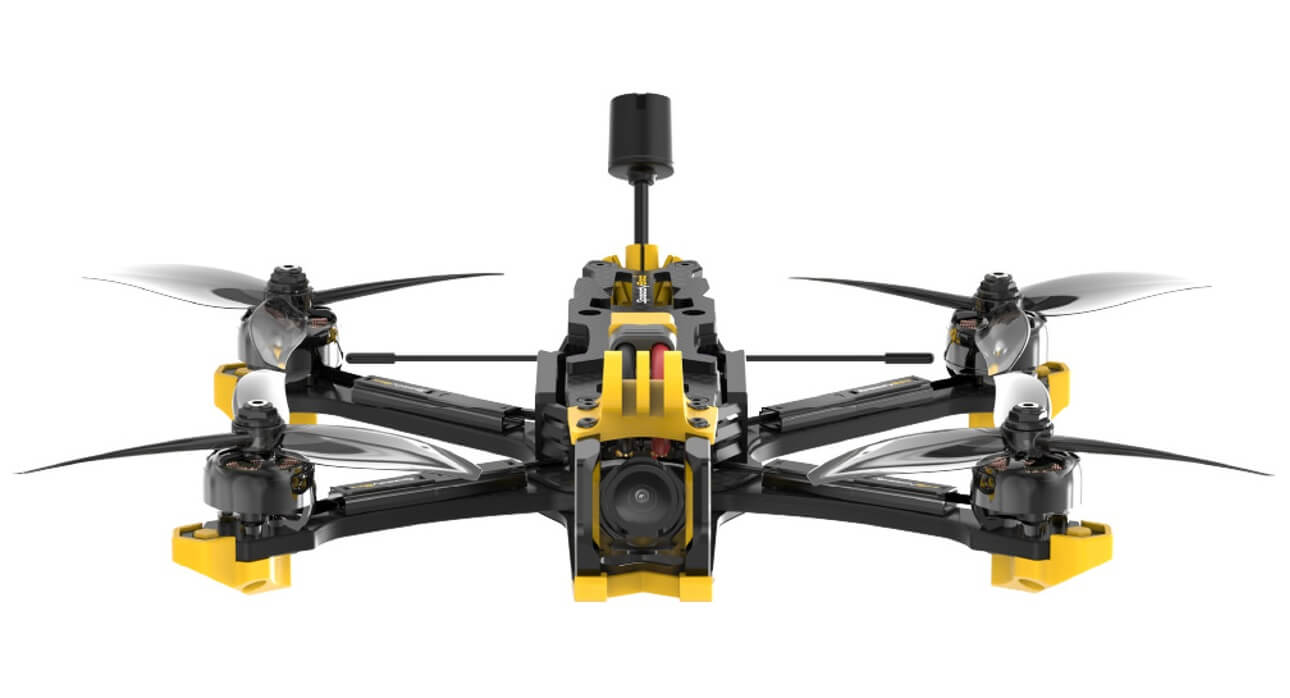

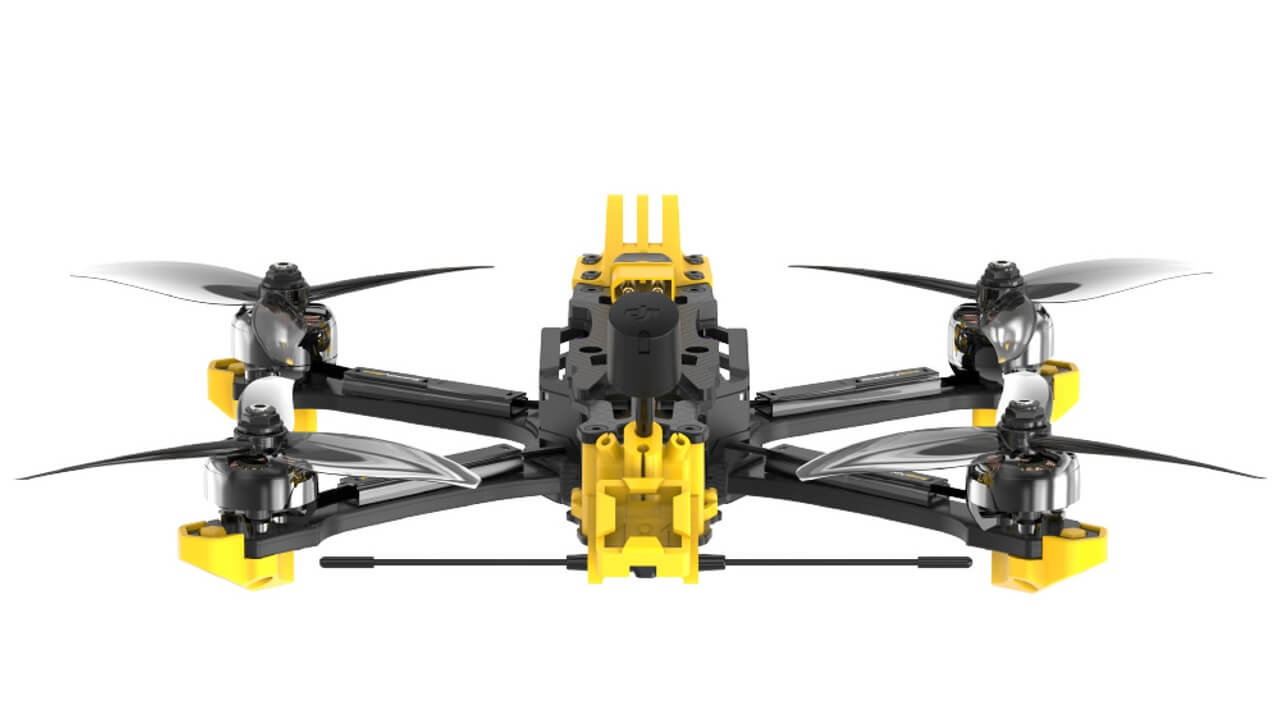

Внешний вид
Цена
SpeedyBee Master 5 V2 реализуется разработчиком как через собственные фирменные магазины, так и через различные торговые интернет площадки. В зависимости от выбранных опций дрон предлагается по следующим ценам (без учёта налогов и доставки; дооснащение GPS модулем обойдётся потребителю в 20$):
Цифровая версия
- Master 5 V2 O3 PNP (без приёмника; для владельцев DJI пульта) — 580$
- Master 5 V2 O3 ELRS (ELRS 2.4GHz RX) — 600$
- Master 5 V2 O3 TBS (TBS Crossfire NANO RX) — 610$
Аналоговая версия
- Master 5 V2 Analog PNP (без приёмника) — 300$
- Master 5 V2 Analog ELRS (ELRS 2.4GHz RX) — 320$
- Master 5 V2 Analog TBS (TBS Crossfire NANO RX) — 336$
Вывод
Master 5 V2 — это качественно исполненное, отлично настроенное, высокотехнологичное 5-дюймовое решение от одного из известных и уважаемых в хобби разработчиков. Готов к полёту из коробки при условии, что у пользователя уже есть рекомендуемые АКБ, зарядное устройство, аппаратура управления и FPV очки.
Ключевые преимущества:
- Высокое качество исполнения и стильный дизайн.
- Качество работы виброизоляции.
- Показательная ударопрочность.
- Все компоненты квада хорошо защищены.
- Быстрый доступ ко всем компонентам квада.
- Возможность локальной замены компонентов рамы.
- Показательная динамичность.
- Точная и предсказуемая управляемость.
- Высокоэффективный радиатор для отвода избыточного тепла от видеомодуля DJI O3.
- Исключёно попадание пропов в кадр FPV камеры, несмотря на X-образный тип рамы.
- Задействованная цифровая FPV видеосистема DJI O3 Air Unit, благодаря потенциалу которой пилот сможет позволить себе значительно большую свободу в пилотировании за счёт FHD визуализации в режиме от первого лица (версия O3).
- Высокое качество видеозаписи посредством DJI O3 Air Unit: Макс. качество видеозаписи: 4K при 120 кадрах в секунду; Стабилизация изображения: RockSteady 2.0; Запись данных EMU для ручной доработки стабилизации через ПО; Цветовой профиль 10-bit D-Cinelike (версия O3)
- Показательное качество работы аналоговой видеосистемы RunCam Phoenix 2 SE + SpeedyBee TX800 (версия Analog).
- Эффектная RGB LED подсветка.
Ключевые недостатки:
- Лучи тестового экземпляра были слабо затянуты (после затяжки больше не беспокоили).
- В комплектации нет ND-фильтров.
- В комплектации нет запасных пропеллеров
Для кого этот FPV дрон?
Станет лучшим выбором для новичков, которые доросли до пятидюймового размера, но при этом по разным причинам не хотят заниматься самостоятельной сборкой FPV дрона. Отлично себя зарекомендует в фристайле и FPV аэросъёмке.
На этом у нас всё, мы очень надеемся, что вы не зря потратили драгоценное время и смогли в конечном итоге сделать свой лучший выбор. Благодарим за внимание. Летайте безопасно! Всем мира и добра!
