Введение

Eachine Q90C – по сути это упрощенная версия предыдущей модели Q90. В отличии от предшественника, дрон Q90C доходит до потребителя в комплектации RTF, если говорить точнее, то в комплектации по умолчанию идет аппаратура управления и FPV очки (купить дрон можно как с очками, так и без них). Несмотря на то, что отчасти некоторые особенности Q90C были упразднены, стоит отметить, что представленная модель получилась более практичной, особенно для тех, кто впервые начал познавать мир беспилотников. О том, что приобрел и что утратил обновленный Eachine Q90C далее в нашем обзоре.

Особенности

  • Кастомная версия полетного контроллера F3
  • Совместимость с конфигуратором Betaflight
  • Мощные коллекторные 2S моторы 8520
  • АКБ 7.4v 300мАч 25C
  • 1000TVL FPV камера
  • 8-канальный VTX мощностью 25мВт
  • FPV очки VR006 (для комплектации Goggles)
  • 3-лопастные 44мм несущие винты
  • Время полета 6 минут
  • Режим «Acro»
  • Оповещение о низком заряде АКБ
  • Оповещение при потере сигнала
  • Вес дрона (с АКБ) 60 грамм



Комплектация



Eachine Q90C можно приобрести в двух комплектациях с FPV-очками и без них.

В комплект без очков войдут:

  1. Квадрокоптер Eachine Q90C
  2. 2.4ГГц аппаратура управления (питание от 4 × АА докупаются отдельно)
  3. АКБ для дрона 7.4V 300mAh LiPo (с micro LOSI коннектором)
  4. USB-зарядное устройство
  5. 4 × несущих винта (2 CW/2 CCW)
  6. 4 × запасных несущих винта (2 CW/2 CCW)
  7. 4 × защиты винтов
  8. Ключ для снятия несущих винтов
  9. 3 × Резинки для фиксации АКБ
  10. 2 × Двухсторонний скотч 3М
  11. Инструкция пользователя

В комплект с очками войдут:

  1. Квадрокоптер Eachine Q90C
  2. 2.4ГГц аппаратура управления (питание от 4 × АА докупаются отдельно)
  3. АКБ для дрона 7.4V 300mAh LiPo 25C с micro LOSI коннектором
  4. USB-зарядное устройство
  5. 4 × несущих винта (2 CW / 2 CCW)
  6. 4 × запасных несущих винта (2 CW / 2 CCW)
  7. 4 × защиты винтов
  8. Ключ для снятия несущих винтов
  9. FPV-очки Eachine VR006
  10. Антенна для очков
  11. AV-кабель
  12. Кабель для зарядки очков
  13. 2 × спиртовые салфетки (для ухода за экраном очков)
  14. 3 × Резинки для фиксации АКБ
  15. 2 × Двухсторонний скотч 3М
  16. Инструкция пользователя



Внешний вид







Спецификация

Дрон

Бренд:
Eachine

Модель:
Q90C

Полетный контроллер:
Кастомная версия SP Racing F3

Моторы:
коллекторные 2S моторы 8520

Video TX:
8-канальный 5.8ГГц VTX мощностью 25мВт

Камера:
1/3″CMOS 1000TVL

FOV:
110°

Система цветности:
PAL

Питание дрона:
7.4V 300mAh LiPo 25C с micro LOSI коннектором

Угол наклона камеры:
не регулируемый

Расстояние FPV удаления:
120 метров

Время полета:
6 минут

Несущие винты:
трех-лопастные 44мм

Размеры дрона:
88 × 58 × 40мм

Рама:
90мм

Материалы исполнения:
пластик

Вес с АКБ:
60 грамм

Рабочая температура:
-10℃ до +40℃

FPV очки Eachine VR006

Версия с одной антенной

Размеры:
138 × 129 × 79мм(без антенны)

Вес:
165 грамм

Диагональ дисплея:
3 дюйма

Разрешение:
500 × 300 пикселей

Антенный коннектор:
RP-SMA

Рабочее напряжение:
1S батарея (3.7-4.2v)

Рабочий ток:
350-450mA

Чувствительность приёма:
-95дБм

Питание:
встроенного типа 3.7V  500mAh

Время работы:
1 час

Автопоиск каналов:
да

Язык меню:
английский

Функции OSD:
Текущее напряжение АКБ очков / Частота AV сигнала

Видеовыход:
AV-IN



Аппаратура

Рабочая частота:
2.4ГГц

Контролируемое расстояние:
≥120 метров

Питание:
4 × AA (докупаются отдельно)



Моторы

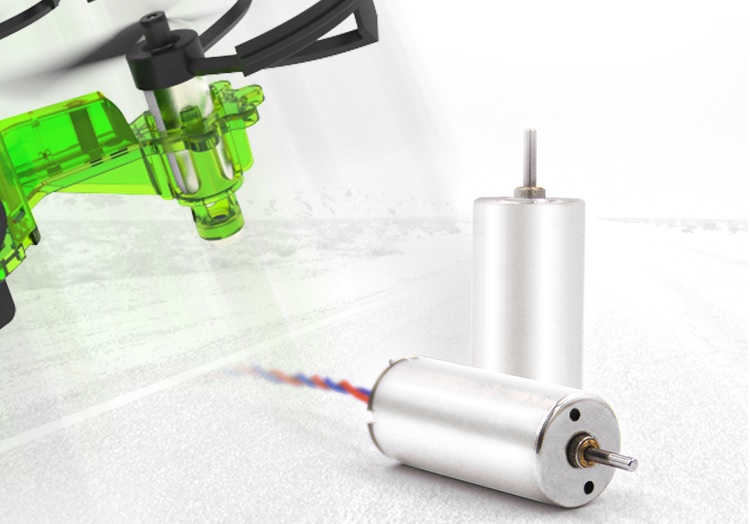

Eachine Q90C оснащается мощными коллекторными моторами 8520 2S. Информация о RPM (обороты в минуту на вольт) отсутствует (у Eachine Q90 моторы 2S 8520 14000KV). Обеспечивают показательную динамику по сравнению с теми моторами, что используются на стандартных бюджетных квадриках. На представленной модели они работают с 44-миллимитровыми 3-лопастными несущими винтами.

Сами винты достаточно эффективны в данной связке, но качество их исполнения оставляет желать лучшего (каждое падение минус винт / винты слетают с вала мотора). Поэтому при покупке дрона желательно сразу докупать резервный комплект несущих винтов, исполненный из более качественных материалов.

Так как брак в случае с коллекторными моторами имеет частую тенденцию, будущим владельцам Q90C рекомендуется докупить и по одному резервному CW/CCW мотору!



Камера

На борту дрона устанавливается стандартная для этой серии дронов CMOS камера 1000TVL, работающей только в системе PAL. Модуль получил хороший для FPV полетов угол обзора (FOV) — 110°. Формат объектива – F7. В целом на практике камера зарекомендовала себя с лучшей стороны. К минусам отнесем тот факт, что камера не получила регулировку угла наклона, что само по себе исключает более скоростные полеты. Так как потенциал квадрика без преувеличения хорош, отнесем это к существенному недостатку.



Видео передатчик

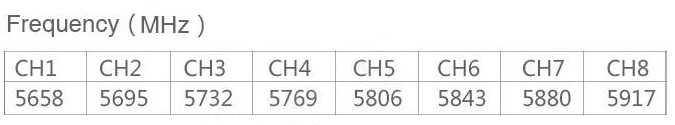

Q90C оснащается 8-канальным VTX мощностью 25мВт (у Eachine Q90 40-канал 200mW). Сама плата располагается в верхней части квадрика. При детальном осмотре видно, что никаких Vfreq-переключателей на самом передатчике нет. В данном случае смена каналов осуществляется посредством кнопки на аппаратуре управления. Стоит отметить качество FPV трансляции, для VTX модуля мощностью 25мВт это более чем.

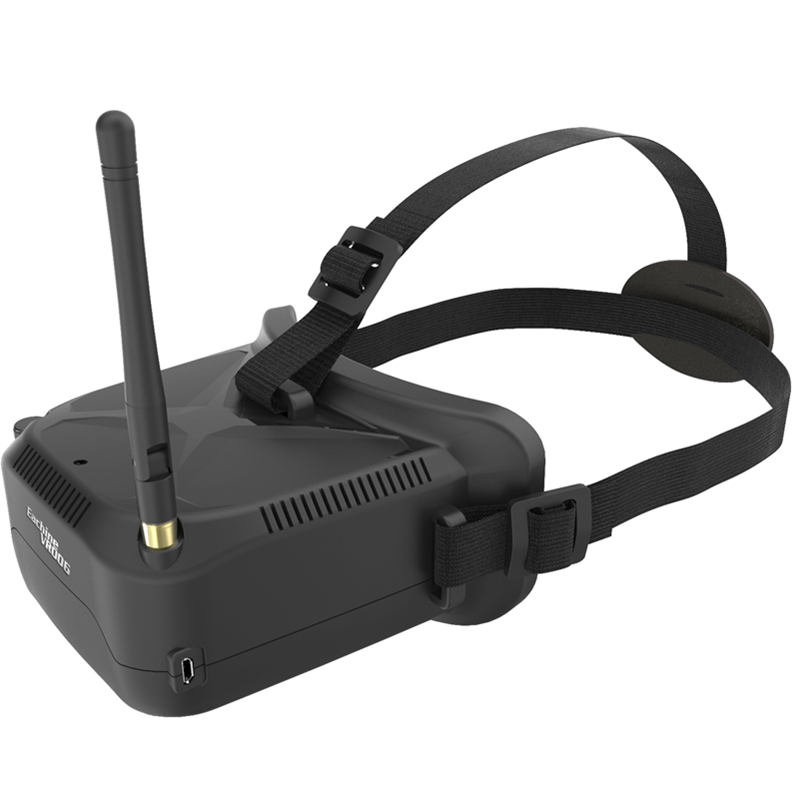

FPV очки Eachine VR006

Версия с одной антенной!

Полетный контроллер

В отличии от предшественника Q90, который построен на полноценном F3 (F3 Brushed Flight Controller), Eachine Q90C получил кастомную версию полетного контроллера (Customized Version Augmentation Flight Controller), который в свою очередь так же совместим с конфигуратором Betaflight, но единственное что пилот может изменять с помощью программного обеспечения это настройки PID. Так сказано в инструкции по эксплуатации. Далее речь пойдет о том, что вы не найдёте в инструкции:

Важно!

Подключив дрон к ПК и запустив конфигуратор, пользователь увидит, что помимо настроек PID будут доступны для корректировки и другие параметры. Так вот любые манипуляции с ними (за исключением настроек — PID) приведут к невозможности дальнейшей эксплуатации квадрокоптера (квад при попытке взлета переворачивается, моторы работают бесконтрольно и на максимальных оборотах). Сброс настроек на заводские будет возможен только после установки старой версии BF 3.1.1 (подробно на видео с 26-минуты)



Питание

Квадрик комплектуется двух баночной (2S) литий-полимерной (LiPo) батареей емкостью 300мАч и скоростью разряда 25C (у Eachine Q90 2S 350мАч 30C LiPo). Согласно спецификации обеспечивает время полета – 6 минут. На практике это время составило максимум 4 минуты 30 секунд (время полета Eachine Q90 – 5-6 минут).



Управление

В комплектации Eachine Q90C идет стандартная аппаратура, построенная на RF-модуле, чипе XN297L (+ модуль усиления сигнала). Работает в диапазоне частот от 2.400 2.483ГГц. Питание аппаратуры осуществляется от 4 × AA (докупаются отдельно). Расстояние удаления соответствует заявленному значению в спецификации производителя – 120 метров. Аппаратура получила обратную связь с дроном посредством вибраций.

Пульт управления будет часто вибрировать в случае:

  • Низкого уровня заряда АКБ дрона/Аппаратуры,
  • При потере связи
  • При каждом нажатии на ряд нижних кнопок отвечающих за смену режимов полета (Angel/Horizon/Manual), Чувствительность руля управления (D/R), смену FPV каналов либо перевод в игровой режим (CH/Game) и привязку аппаратуры с дроном (Bing).

Режимы полета

В распоряжении пользователя 3-режима полёта:

  1. Angel – электроника на 100% контролирует горизонтальное положение дрона относительно земли, динамичность и углы наклона минимальны. Режим для новичков. При нажатии на кнопку «Angel» аппаратура вибрирует один раз.
  2. Horizon — электроника на 50% контролирует горизонтальное положение дрона, предоставляя пилоту больше свободы в управлении. Углы наклона стали острее, скорость выше. При нажатии на кнопку «Horizon» аппаратура вибрирует два раза.
  3. Manual – электронная стабилизация отключена, углы наклона максимальны. Раскрывает весь летный потенциал дрона. Режим подходит для продвинутых пользователей. При нажатии на кнопку «Manual» аппаратура вибрирует три раза.

Поддержка симулятора

Подключите дрон к ПК и запустите симулятор FPV полетов — FPV Freerider. Затем проведите калибровку аппаратуры дрона в меню симулятора и практикуйте без проводов и риска разбить квад.

Цена

Квадрокоптер Eachine Q90C реализуется через все известные торговые площадки интернета по цене (за версию без очков) – 63$; за версию с FPV-очкам – 88$.

Вывод

Eachine Q90C $88
Eachine Q90C
7.0875
Цена
7/10
    Камера
    6/10
      Функциональность
      5/10
        Время полета
        5/10
          Летные качества
          7/10
            Компактность
            10/10
              Комплектация
              10/10
                Надежность
                8/10

                  Плюсы

                  • Мощный коллекторный дрон / 3-лопастные 44мм несущие винты
                  • Скоростной
                  • Хорошая FPV камера 1000TVL / работа VTX
                  • Режимы полета Acro и Rattitude
                  • FPV очки VR006 (для версии Googles)
                  • Вес (с АКБ) 60 грамм
                  • Показательная управляемость и диапазоны FPV
                  • Обратная вибросвязь между дроном и аппаратурой
                  • Есть защита несущих винтов
                  • Цена

                  Минусы

                  • Сбой системы дрона (бесконтрольная работа моторов) в случае карректировки любых других настроек кроме PID
                  • Не регулируется угол наклона камеры
                  • Нет встроенного зуммера
                  • Отсутствует Failsafe при крашах
                  • Плохое качество исполнения стоковых несущих винтов
                  • Для замены моторов требуется пайка
                  • Более слабый АКБ по сравнению с предшественником
                  • Основа конструкции пластик

                  Если опустить качество исполнения стоковых несущих винтов и строго ограниченные возможности в регулировке кастомного ПК, то квадрокоптер Eachine Q90C это одно из самых практичных FPV-решений для начинающих пилотов в формате RTF. Благодаря связке высокопроизводительных коллекторных 2S моторов с 3-лопастными несущими винтами разработчикам удалось существенно улучшить основные летные характеристики дрона по сравнению с предшественником Eachine Q90. В управлении дрон показательно хорош на всех трех режимах полета, потенциала моторов хватает вполне, чтобы справляться даже с умеренным ветром.

                  Расстояние удаления и качество FPV трансляции заслуживают отдельного уважения, но все же, не стоит увлекаться полетом за пределами прямой видимости, так как зуммер на этом дроне не предусмотрен и квадрик легко потерять. Прочность дрона в целом приемлема, сомнения вызывают лишь лучи дрона. При серьёзных крашах они врятли смогут сохранить свою целостность, стоит это учитывать и выбирать для динамичных FPV полётов открытые беспрепятственные и безлюдные места. Eachine Q90C однозначно стоит потраченных средств и относится к категории долгоиграющих покупок. Ограничение по возрасту, производитель установил 14+.
