MJX Bugs 18 Pro: доступный дрон с хорошей 4K камерой

MJX Bugs 18 Pro: доступный дрон с хорошей 4K камерой

О продукте

MJX B18 Pro — бюджетное решение начального уровня для реализации любительской аэросъёмки от известного в хобби разработчика игрушек на радиоуправлении MJX R/C Technic. Является продолжением ранее выпущенной популярной модели Bugs 16 Pro, от которой B18 Pro унаследовал проверенную временем камерную видеосистему. В остальном новая модель была полностью переработана, в частности инженеры обновили дизайн и механику складывания лучей, оснастили более лёгкой, но не менее эффективной силовой установкой, что вкупе позволило существенно снизить общий вес квадрокоптера и оснастить его более мощным видеопередатчиком значительно расширяющим диапазон дальности полёта, а также заменили батарейный блок аппаратуры управления на ёмкий встроенный аккумулятор.

Учитывая заложенный потенциал и доступный ценник, B18 Pro в полной мере оценят все без исключения пользователи, которые только начинают свой путь в хобби и по разным причинам не рассматривают покупку моделей из среднего и верхнего премиального сегмента БЛА. Далее подробно о самом доступном квадрокоптере с хорошей камерой. Полетели!

Ключевые особенности

  • Полётный вес дрона: 390 г
  • Новый более портативный дизайн и складная конструкция
  • Позиционирование: GPS/ГЛОНАСС + комплекс сенсоров (1 × оптический и 2 × ToF)
  • 6-осевой гироскоп
  • Раб. диапазон частот 2.4 ГГц / 5 ГГц (Управление / FPV)
  • Бесколлекторные моторы 1506 2200KV (ESC 12A)
  • Макс. скорость горизонтального полёта 40 км/ч
  • Питание дрона: 2S (7.7В) 2 950 мАч LiPo со LED индикацией остаточного заряда
  • Аппаратура управления с встроенным усилителем сигнала и АКБ ёмкостью 2 500 мАч
  • 12Мп 4K камера построенная на 1/3-дюймовой CMOS матрице
  • 3-осевой механический подвес работающий в тандеме с электронной стабилизацией изображения (EIS)
  • Макс. разрешение видео: 3840 × 2160 при 30 кадр/с
  • 3 × авторежима полёта и съёмки (Follow Me / Point of interest / TapFly)
  • Режим Headless
  • 3 × режима скорости: Медленная/Средняя/Высокая
  • Режим автовозврата в точку взлёта (RTH)
  • Качество FPV: 1280 × 720P при 30 кадр/с
  • Макс. расстояние FPV удаления: 3 км
  • Макс. высота полёта: 120 м
  • Макс. время полёта: 25 мин
  • Память: встроенный microSD слот под карты макс. объёмом
  • Моб. приложение X-DRONE

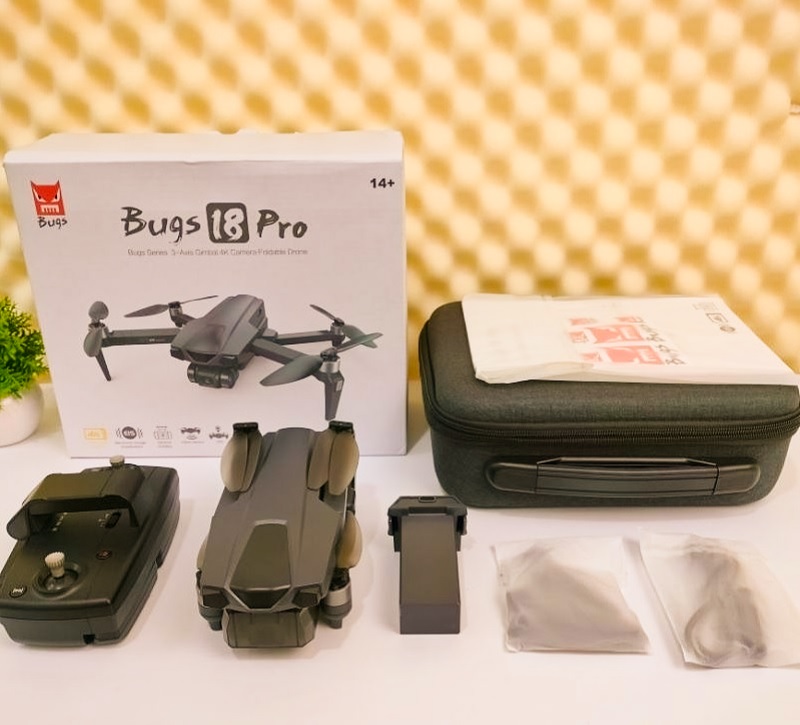

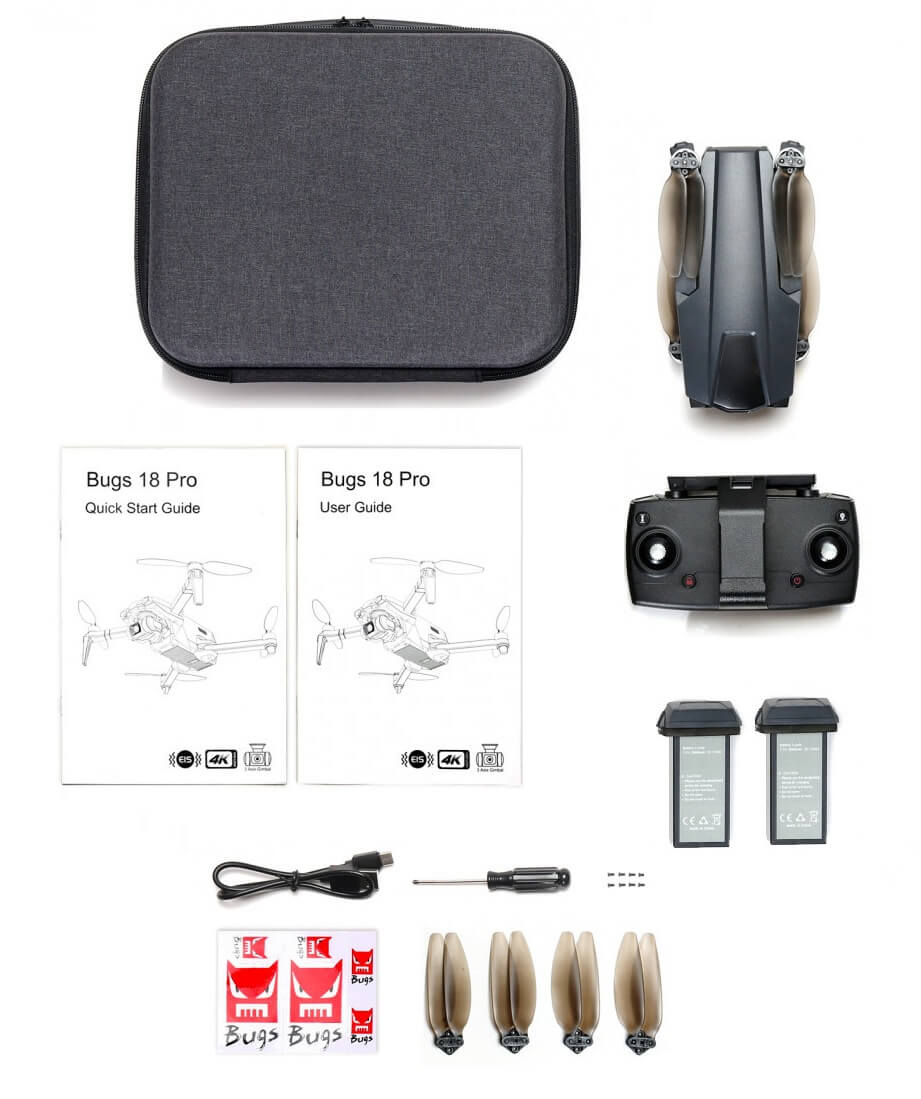

Комплектация

Разработчик стандартно предлагает квадрокоптер B18 Pro в единственной комплектации, но на рынке можно встретить модель в комплектации с тремя или четырьмя аккумуляторными батареями. В заводской комплект войдут:

  • Дрон
  • 2 × аккумуляторные батареи
  • Пульт управления с встроенным АКБ
  • 4 × запасных пропеллера (2CW/2CCW)
  • Зарядный PD кабель USB ⟷ USB-C
  • Запасной крепёж лопастей
  • Отвёртка
  • Руководство пользователя
  • Краткое руководство по началу работы
  • Транспортировочный кейс

Спецификация

Дрон

Бренд:MJX
Модель:Bugs 18 Pro
Цветовое исполнение:Чёрный
Диагональный размер:265 мм
Габаритные размеры:в сложенном состоянии: 165 × 90 × 70 мм
в полётном состоянии: 355 × 305 × 70 мм
Полётный вес:390 г
Моторы:Б/К 1506 2200KV
ESC:12A
Раб. диапазон частот:2.4 ГГц (управление) / 5 ГГц (Wi-Fi FPV)
ЭИИМ (EIRP):100 мВт
Макс. дальность FPV полёта:3 000 м
Макс. автономность:25 мин
Макс. высота полёта:120 м
Мак. скорость набора высоты:10.8 км/ч
Макс. скорость снижения:7.2 км/ч
Макс. скорость горизонтального полёта:40 км/ч
Ветроустойчивость:5.5-7.9 м/с
(4 уровень по Бофорту)
Датчики позиционирования:GPS модуль
1 × оптический
2 × ToF
Барометр

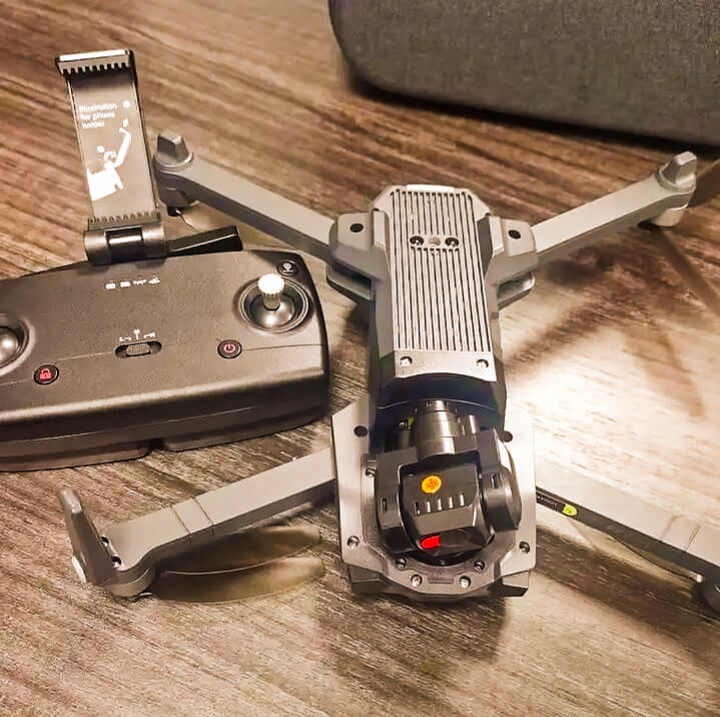

Нижняя сенсорная система

Тип:1 × оптический
2 × ToF
Точность позиционирования (в помещении):по вертикали ± 0.3 м
по горизонтали ± 0.3 м
Точность позиционирования (на улице):по вертикали ± 0.5 м
по горизонтали ± 1.5 м

Камера и подвес

Наименование видеосистемы:4K EIS 5G WiFi Camera
Совместимое моб. приложение:X-Drone
Стабилизация изображения:3-осевой механический подвес
3-осевая электронная стабилизация (EIS)
Механический диапазон углов (Pitch):от 0° до -75°
(ручная регулировка с помощью пульта управления)
Механический диапазон углов (Roll):от 30° до -30°
(автоматический)
Матрица:1/3-дюймовая CMOS
Кол/во эфф. пикселей: 12 Млн
Разрешение фото:3840 × 2160
Разрешение видео:4K: 3840 × 2160 при 30 кадр/с
FHD: 1920 × 1080 при 60 кадр/с
FOV:120°
Диафрагма:f/2.0
Фокусное расстояние:2.96 мм
ISO:100 – 3200 (авто)
Скорость затвора:1/30 – 1/10 000 с.
Файловая система:FAT32
Память:MicroSD порт
Макс. объём: 128 Гб
Рекомендуемые microSD карты:Class10/U1 или выше

АКБ дрона

Ёмкость:2 950 мАч
Напряжение:2S 7.7 В
Тип:LiPo
Вес:113 г
Раб. диапазон температур:5℃ — 40℃
Вход для зарядки:выше 2 А или 5 В / 2 А, ≤ 10 Вт
Время зарядки:4.5 ч
(USB порт)

50 мин
(PD адаптер 45 Вт + комплектный PD кабель)

Пульт управления

Раб. диапазон частот:2.4 ГГц
Макс. дальность передачи сигнала:3 000 м
Питание:встроенная LiPo АКБ
3.7 В, 2500 мАч
Зарядный интерфейс:USB-C
Автономность на одном заряде:2.5 ч
Время зарядки:1.5 ч
Вход для зарядки:5 В/1.8 А

FPV

Качество видеопотока:720P при 30 кадр/с
Частота передачи изображения:5 ГГц Wi-Fi (802.11.ac)
Макс. дальность передачи сигнала:3 000 м

Далее вы сможете ознакомиться с ключевой информацией MJX B18 Pro, которая позволит более подробно узнать о популярной модели, чтобы в конечном итоге сделать свой лучший выбор.

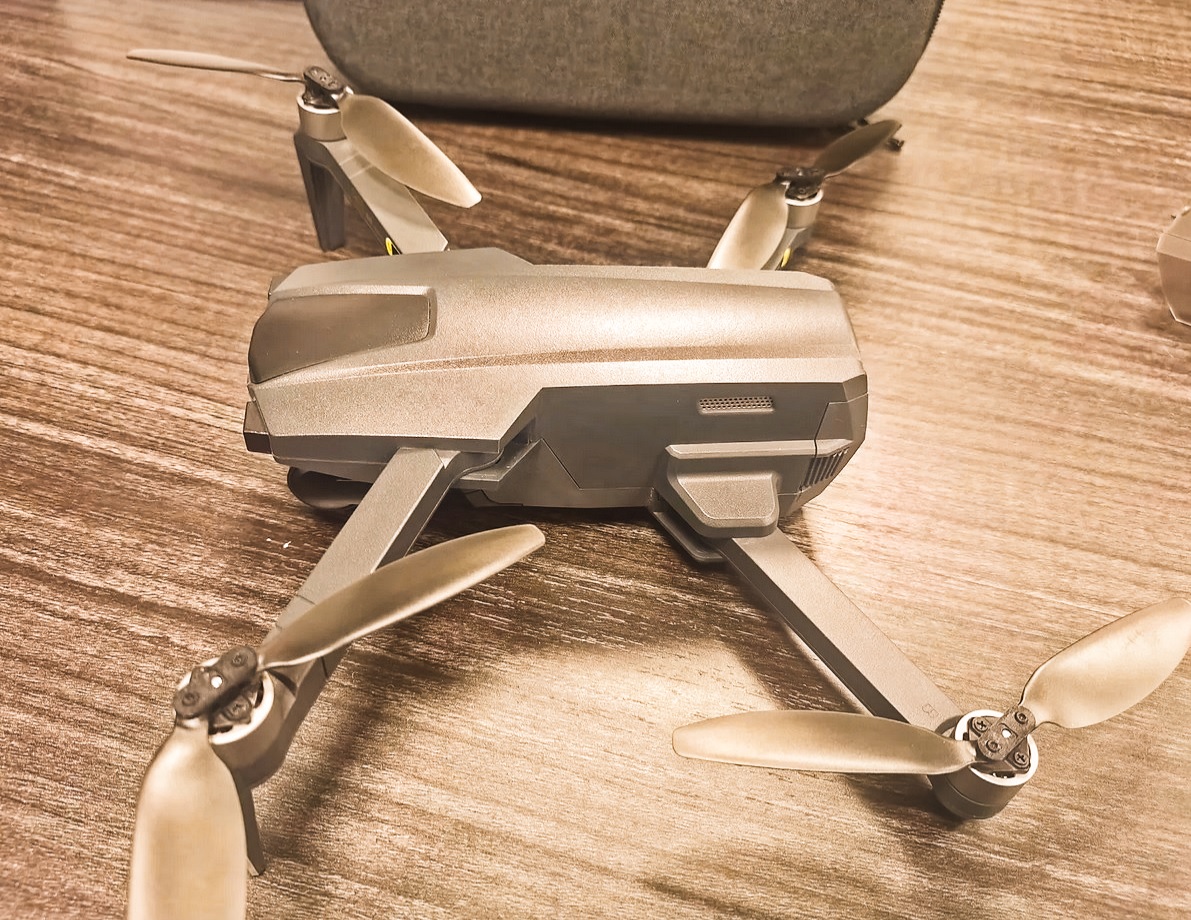

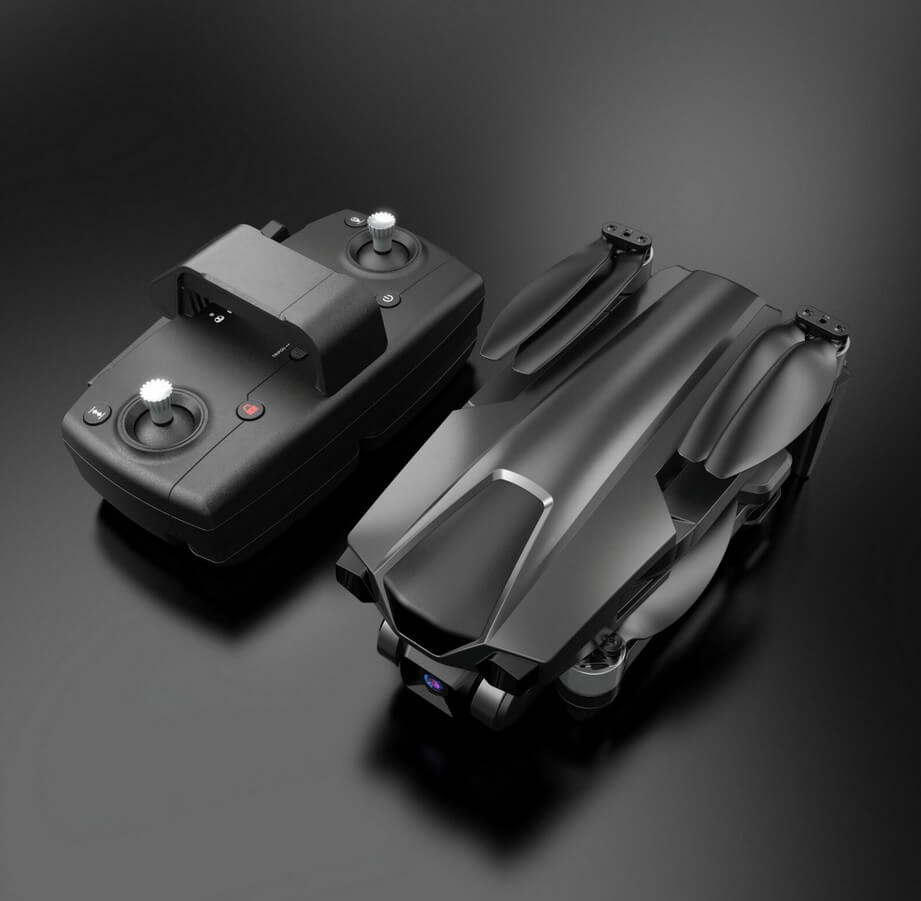

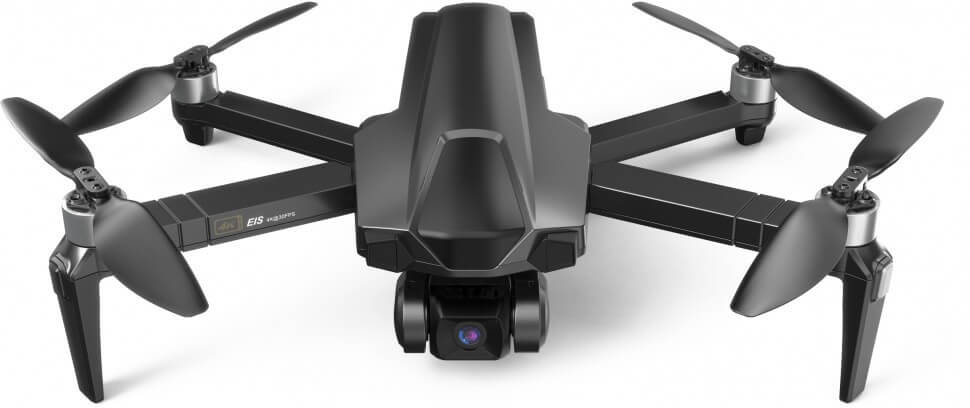

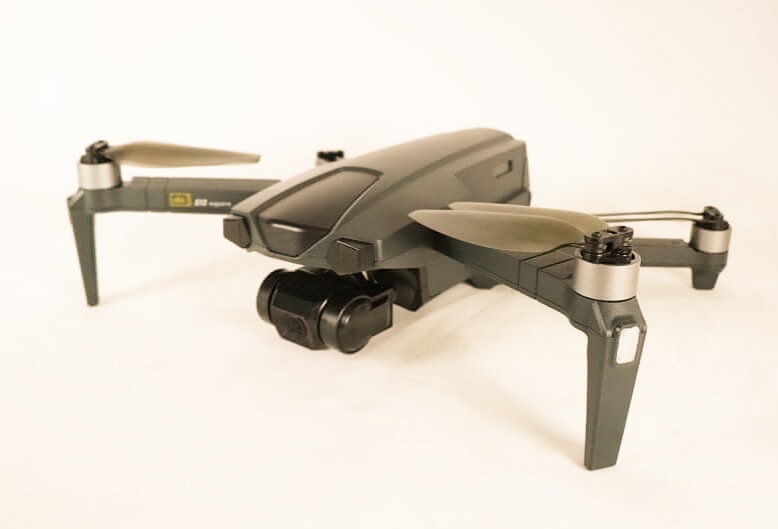

Портативный форм-фактор

Редизайн B18 Pro заметно улучшил как внешний вид, так портативность устройства по сравнению с предшественником. Габаритные размеры в сложенном (транспортировочном) состоянии дрона составляют: 165 × 90 × 70 мм (предшественник: 295 × 80 × 87 мм), и 355 × 305 × 70 мм в полётном (предшественник: 395 × 395 × 87 мм). Также в результате общих улучшений модели инженерам удалось существенно снизить и общий вес, который составил 390 грамм (против 612 грамм предшественника).

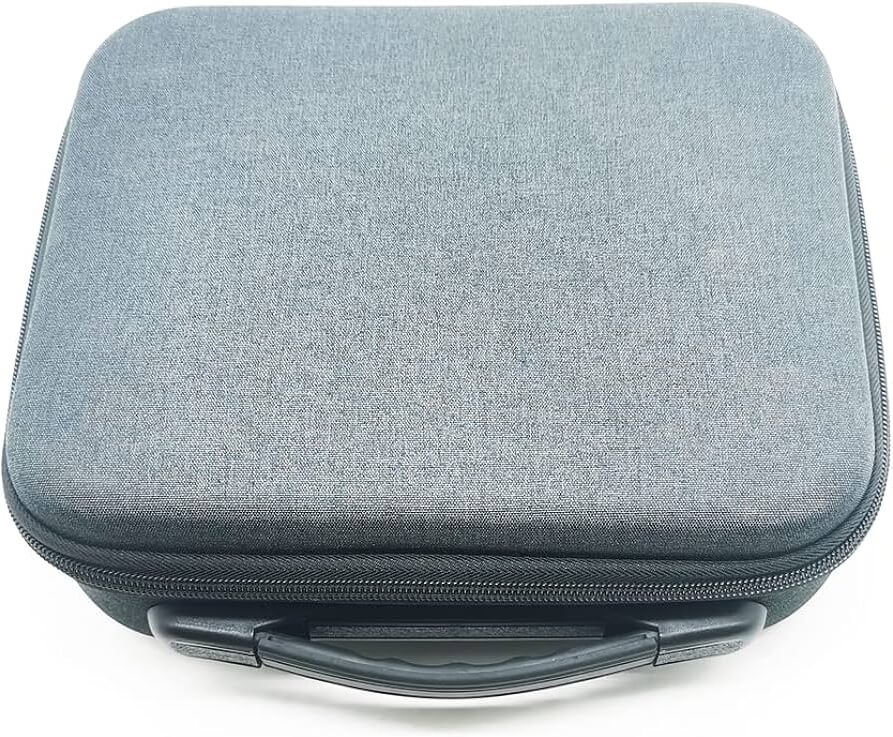

Транспортировочный кейс

Дополняет портативные качества модели идущий по умолчанию в комплекте транспортировочный кейс, вмещающий сам дрон, пульт управления, две полётные АКБ, а также все сопутствующие компоненты, такие как запасные пропеллеры, запасной крепёж лопастей, отвёртка и зарядный PD кабель. Что в целом позволяет не только удобно транспортировать устройство, но и хранить всё в одном месте.

Силовая установка

Квадрокоптер B18 Pro получил менее мощную по сравнению с предшественником, но не менее эффективную силовую установку, что первостепенно было направлено на снижение общего веса, в основу которой вошли четыре бесколлекторных мотора 1506 2200KV (предшественник: 2204 1000KV), работающие в тандеме со складными пропеллерами. Согласно спецификации разработчика максимальная скорость горизонтального полёта осталась неизменной — 40 км/ч, что также подтвердилось и на практике.

Камерная система

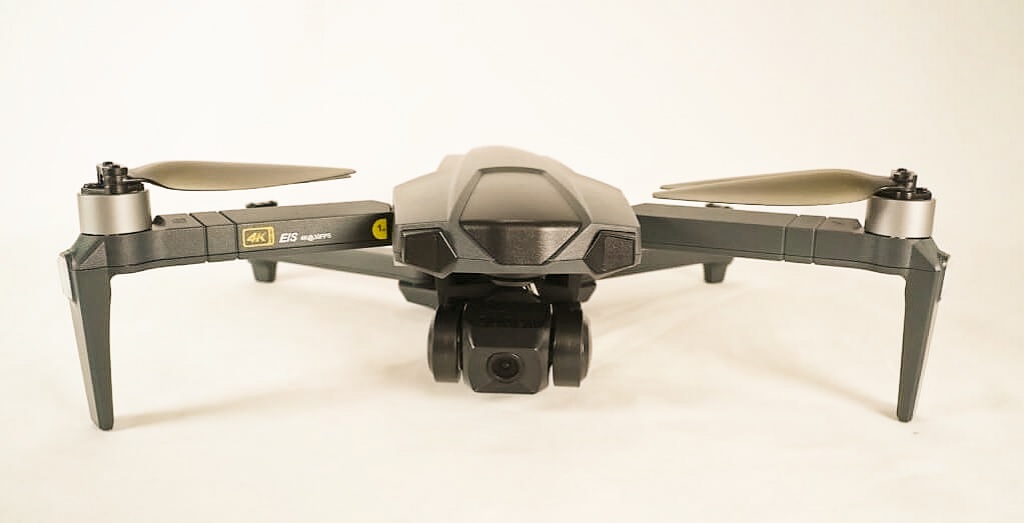

MJX B18 Pro целиком и полностью унаследовал видеосистему предшественника, которая успела получить признание потребителя за общее качество съёмки по доступной цене.

На борту 12Мп 4K камера построенная на 1/3-дюймовой CMOS матрице (Угол обзора: около 120°; Диафрагма: f/2.0; Фокусное расстояние: 2.96 мм). За стабилизацию изображения отвечает 3-осевой механический подвес, работающий в тандеме с электронной стабилизацией изображения. Обеспечивает фотосъёмку в макс. разрешении: 12Мп; 3840 × 2160. Видеосъёмка может осуществляться в двух режимах: 4K: 3840 × 2160 при 30 кадр/с и FHD: 1920 × 1080 при 60 кадр/с.

К сведению! Отдельно спешим отметить для тех, кто только начинает свой путь в хобби. Несмотря на заявленную спецификацию камерной системы B18 Pro, итоговое качество фото/видео будет не дотягивать до указанных цифровых значений, в основном из-за низкого качества исполнения объектива, а также из-за электронной стабилизации (EIS), которая реализована на устарелой технологии, и, как следствие крадёт ту самую ожидаемую чёткость.

Тем не менее сегодня это лучшее, что могут предложить нам разработчики бюджетных решений для стабилизированной аэросъёмки. В целом качество съёмки B18 Pro будет зависеть от общего освещения и скорости полёта, т.е. наилучшей картинки можно будет добиться в солнечную погоду в режиме полёта «Low/Медленно», обеспечивающим наименьшее количество микровибраций исходящих при работе силовой установки.

Качество съёмки

Качество съёмки бортовой 4K камеры без постобработки:

Память

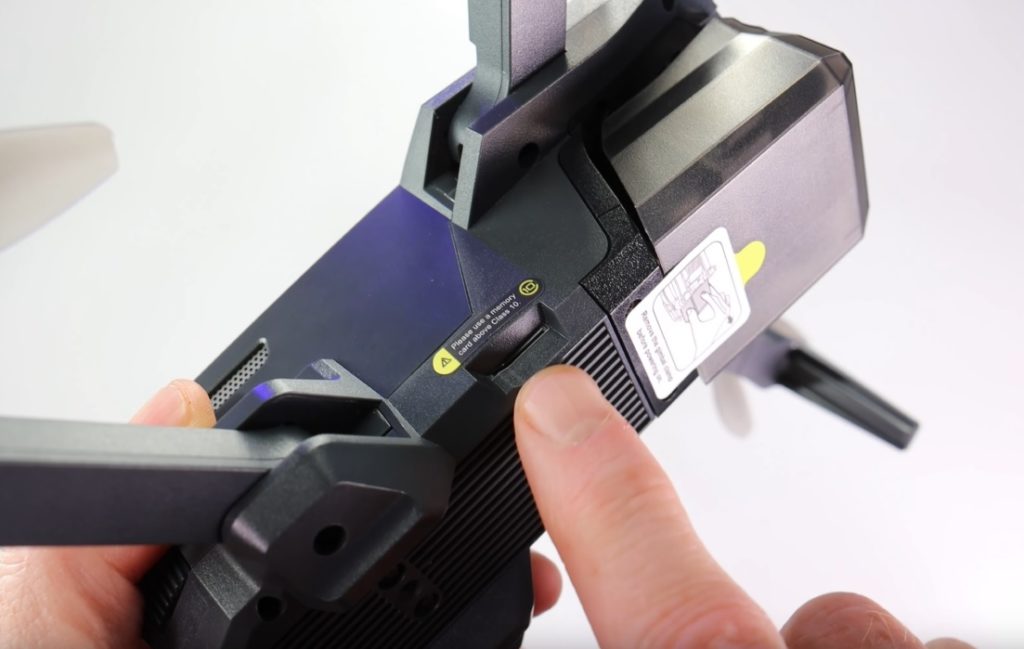

Исходные изображения и видео сохраняются на докупаемой отдельно microSD карте (Class10/U1 или выше; Макс. объём: 128 Гб). Устанавливается в SD-порт расположенный с правой стороны корпуса дрона между лучами. Отснятое фото/видео можно также просмотреть в моб. приложении в разделе «Gallery/Галерея», однако в таком случае их качество будет уменьшено до 720P.

К сведению! Система крайне требовательна к производительности SD-карт, поэтому настоятельно рекомендуется использовать оригинальные карты не ниже рекомендуемого класса, а лучше выше. Остерегайтесь подделок! Что также имеет место быть.

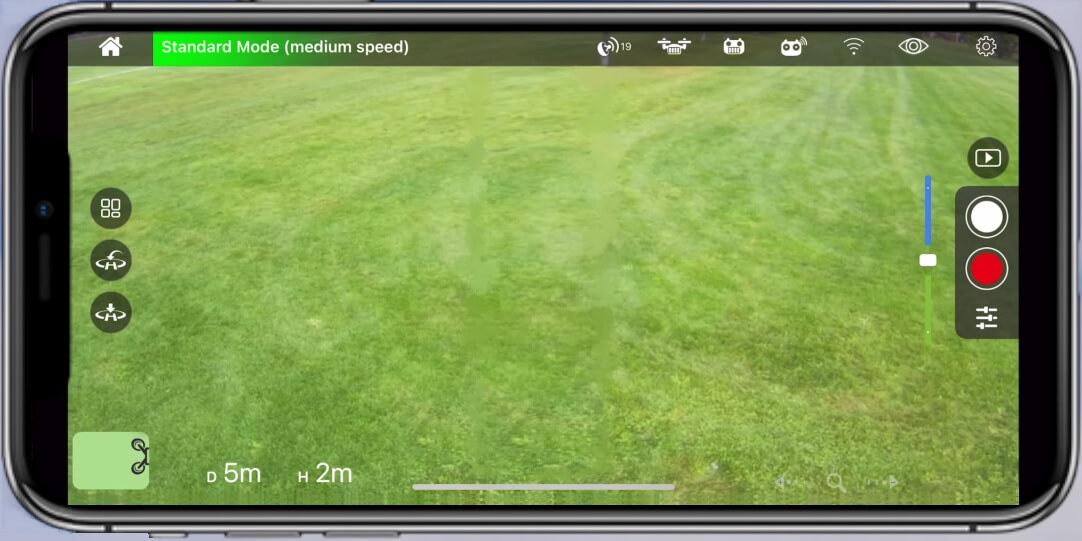

FPV

Передача видеопотока стандартно для бюджетных БЛА реализована посредством Wi-Fi в диапазоне частот 5 ГГц. Из чего следует, что подключиться к Wi-Fi точке дрона смогут смартфоны, Wi-Fi модули которых поддерживают работу в диапазоне частот 5 ГГц. Макс. качество видеопотока: 1280 × 720 при 30 кадр/с.

Благодаря установленному более мощному модулю связи по сравнению с предшественником, максимальная дальность полёта для B18 Pro была существенно расширена и составила показательные 3 километра (против 200 метров у предшественника), которой удалось добиться практически всем пользователям данной модели.

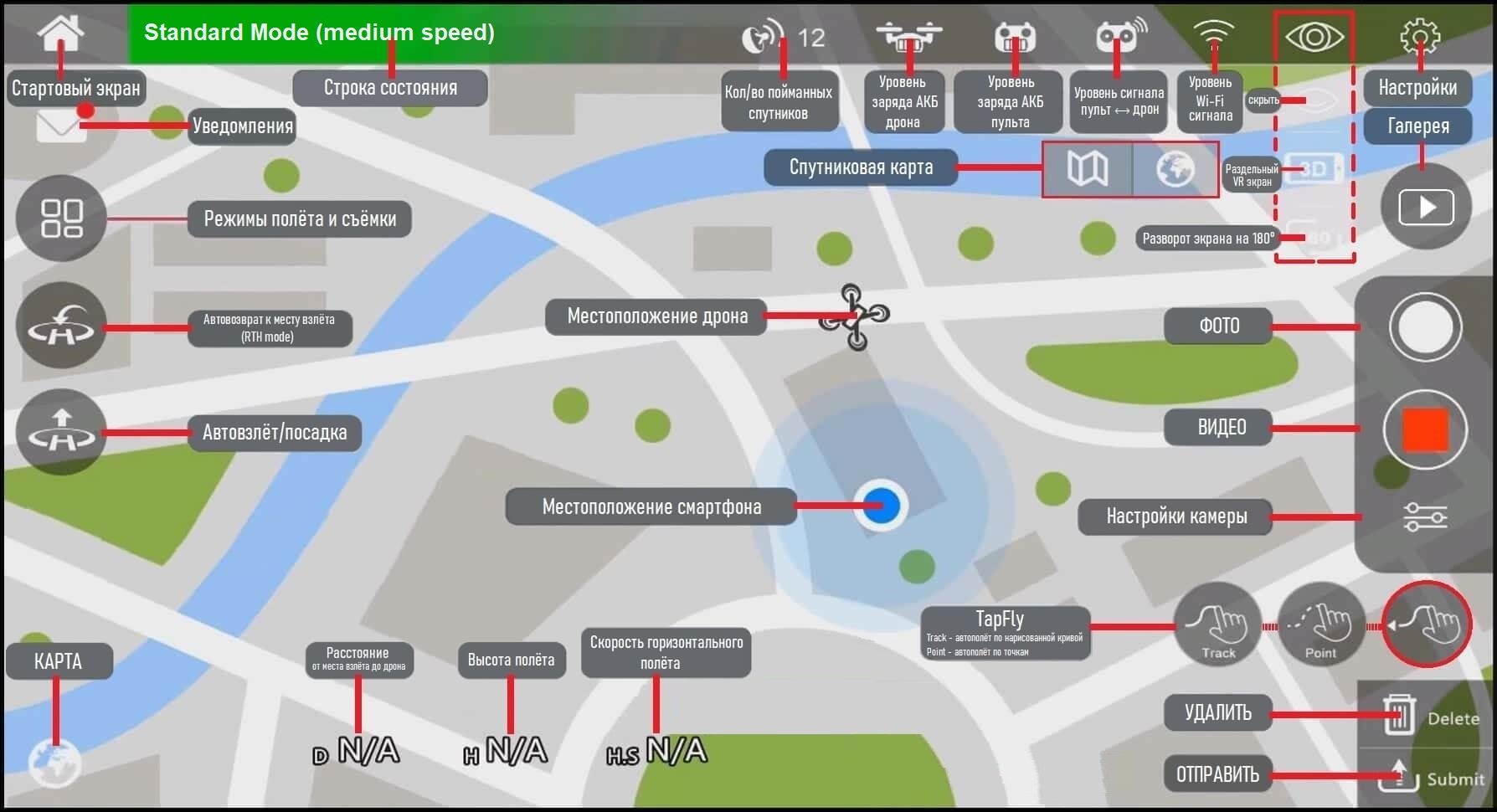

Мобильное приложение

Для полноценного взаимодействия с дроном, а также для расширения его функциональности, квадрокоптер и пульт стандартно работают в тандеме с мобильным приложением X-Drone (для iOS/Android). Приложение доступно для скачивания на официальном сайте MJX в разделе «Download». После процедуры подключения мобильного устройства к дрону и запуска мобильного приложения (см. руководство пользователя), в распоряжении пилота будет следующее виртуальное полётное меню:

Рекомендации

  • Со своей стороны спешим напомнить, что при полёте на дальние дистанции важно обеспечить между дроном и пультом со смартфоном беспрепятственный коридор. Другими словами массив леса или здание за которые залетит дрон будут ухудшать/препятствовать трансляции сигналов, что перманентно скажется на качестве пилотирования.
  • При потере FPV связи лучше сразу воспользоваться режимом возврата домой (RTH mode; доступен при соединении дрона с семью и более спутниками).
  • Так как функция распознавания и облёта препятствий отсутствует, перед полётом не забудьте прочекать высоту потенциальных объектов (деревья, столбы и т.д.) и скорректировать этот параметр в настройках дрона для режима автовозврата (RTH altitude: изменяемый диапазон от 15-50 м). По умолчанию этот параметр установлен на величину 15 метров.

Режимы скорости

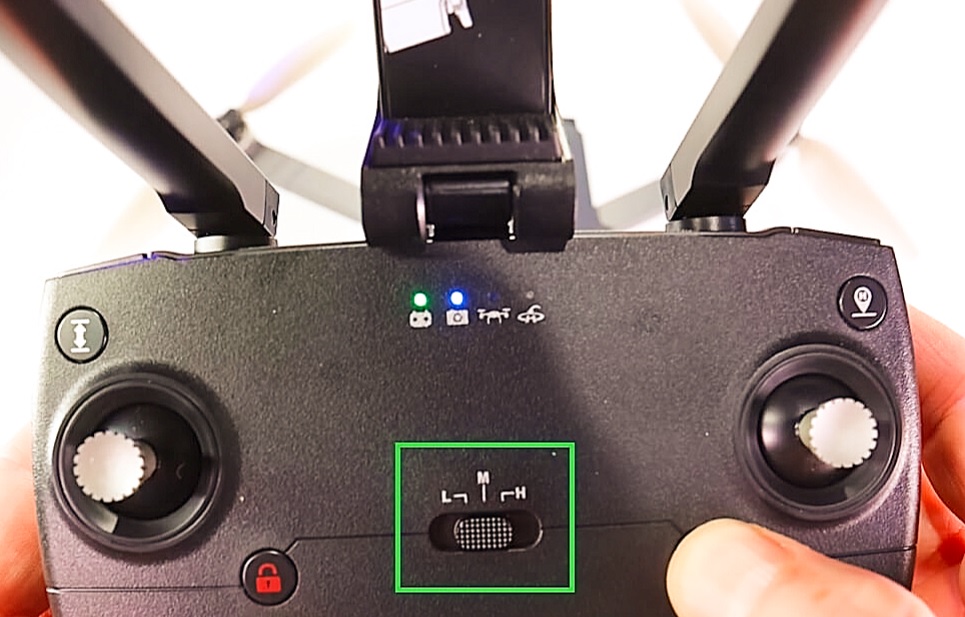

Для MJX B18 Pro доступно три режима определяющие мощностной потенциал квадрокоптера. Смена режимов осуществляется переключением трёх-позиционного переключателя на пульте управления «L-M-H»:

  • Low (Медленный): в данном режиме полётные углы минимальны, отклик дрона на перемещение стиков будет максимально плавным, а скорость полёта наименьшей. Идеально подходит для получения наилучшего качества съёмки.
  • Medium (Средний): предлагает более динамичный лётный потенциал, углы наклона станут больше, отклик на перемещение стиков заметно острее.
  • High (Высокий): в данном режиме полётные углы достигают максимальных значений, отклик на перемещение стиков отличительно острый, дрон развивает 100% потенциал мощности силовой установки. На первых этапах ознакомления с квадрокоптером и его лётными возможностями рекомендуется проявлять осторожность!

Режим Headless

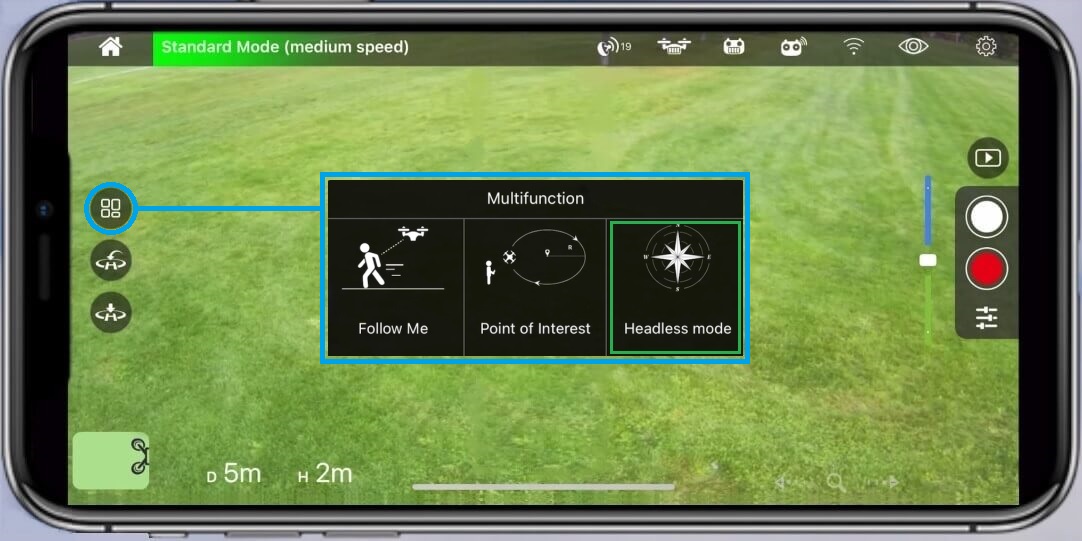

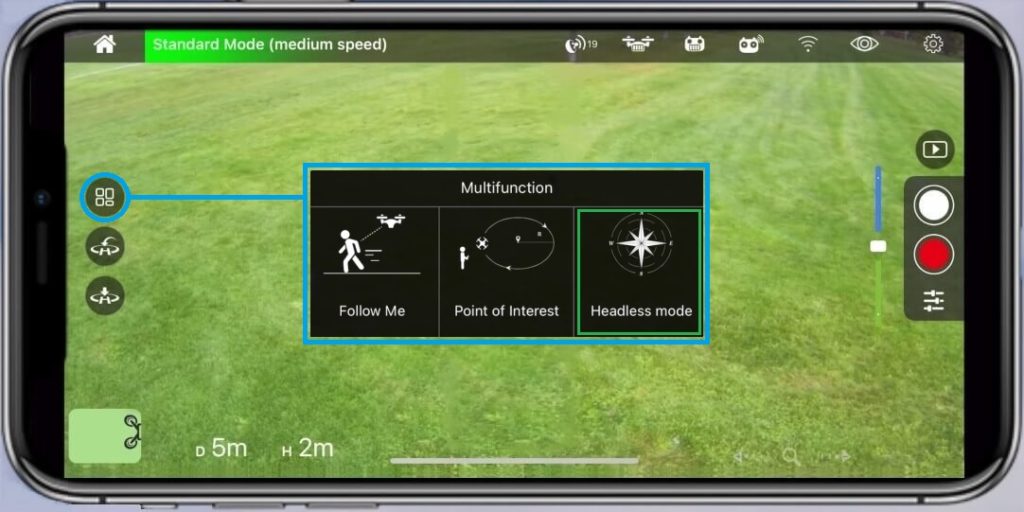

В арсенал B18 Pro стандартно для бюджетной ниши БЛА зашёл режим «Headless mode» или «Безголовый режим». Активация режима позволяет отключить акцент системы на то, где у квадрокоптера перед (носовая часть), что по сути призвано облегчить новичкам процесс освоения управления коптером.

На деле считается абсолютно бесполезной опцией, так как исключает из начальной практики один из важных аспектов, который отрабатывает у новичка особенности корректной ориентации в пространстве при визуальном пилотировании БЛА, плюс ко всему в дальнейшем при переходе на более продвинутые решения, вы не его встретите. Включается Headless mode через приложение «X-Drone» в разделе главного полётного экрана «Multifunction» (иконка в левой части экрана).

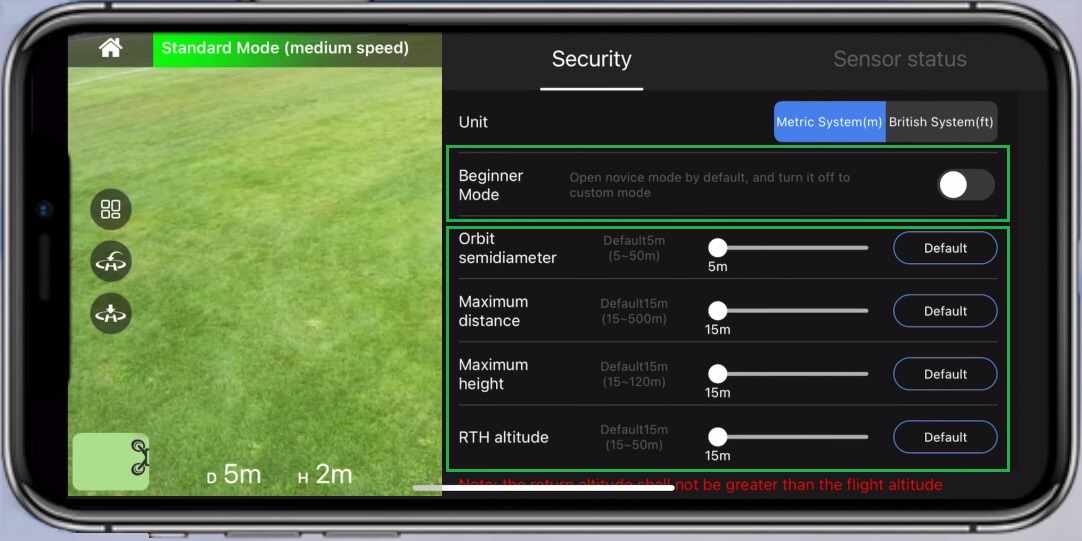

Режим новичка

По умолчанию квадрокоптер работает в режиме «Новичка или Beginner Mode». В данном режиме ручная настройка таких ключевых параметров как высота полёта и макс. расстояние будут заблокированы на минимальных значениях. Соответственно, чтобы воспользоваться заложенным потенциалом устройства необходимо в приложении, в меню настроек коптера в разделе «Security» отключить данный режим тапнув по виртуальному переключателю.

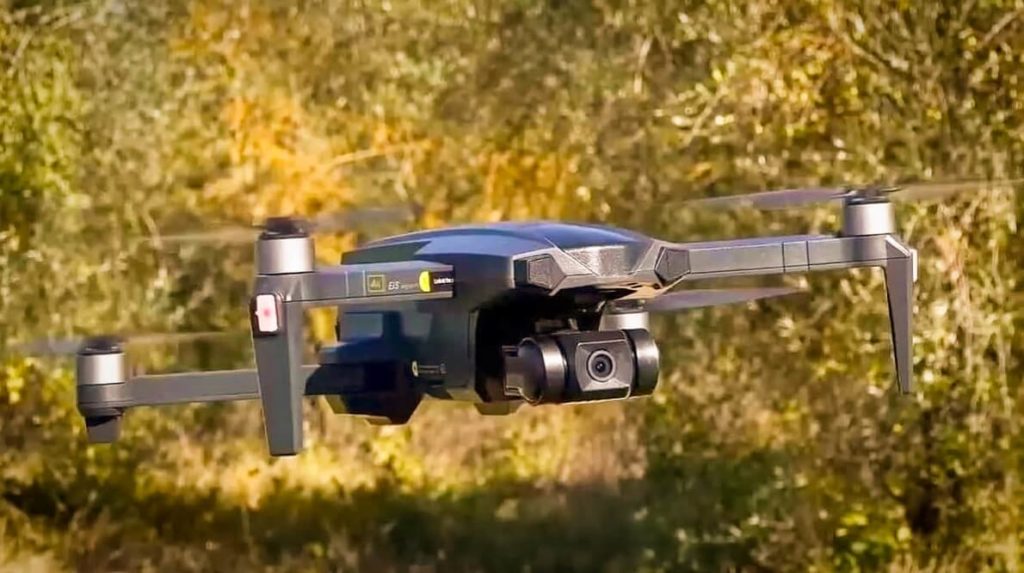

Авторежимы полёта и съёмки

В арсенале B18 Pro стандартно доступны три авторежима полёта и съёмки: «Follow Me / Следуй за мной», «Point of interest / Точка Интереса (или облёт объекта по кругу)» и «TapFly / Полёт по точкам + Полёт по нарисованной кривой». Сразу отметим, что к точности и качеству исполнения данных режимов придираться не стоит, так как всё реализовано на простейшей электронной части и алгоритмах, которые далеки от той эффективности, которую обеспечивают модели из средней и премиальной ниши БЛА!

Всю информацию по началу эксплуатации дрона в данных режимах вы можете найти в инструкции по эксплуатации, но как показала практика, из-за низкого качества их исполнения, надобность в них отпадает сразу после первого ознакомления. Далее подробно по каждому режиму:

Follow Me

Режим позволяет дрону автоматически следовать за объектом для съёмки. В основе режима лежит устаревшая на сегодня технология «GPS маяка». Это означает, что при активации режима дрон будет отслеживать не конкретно выбранный объект, а сопряжённое с дроном мобильное устройство установленное в пульт, которое как известно имеет свой встроенный GPS модуль. Из чего следует, что у кого в руках пульт, тот и в кадре.

К сведению! На практике данный режим в целом работает безотказно и несомненно порадует начинающего пользователя. Однако стоит понимать, что ввиду простоты самой технологии он по большей части предназначен не более чем для ознакомления. На более дорогих и технологичных моделях БЛА эта функция будет построена на продвинутой технологии распознавания объектов, иметь более широкий спектр настроек и работать идеально с любым выбранным объектом для съёмки без акцента на аппаратуру управления. Активируется режим через моб. приложение «X-DRONE» в разделе главного полётного экрана «Multifunction».

Point of interest

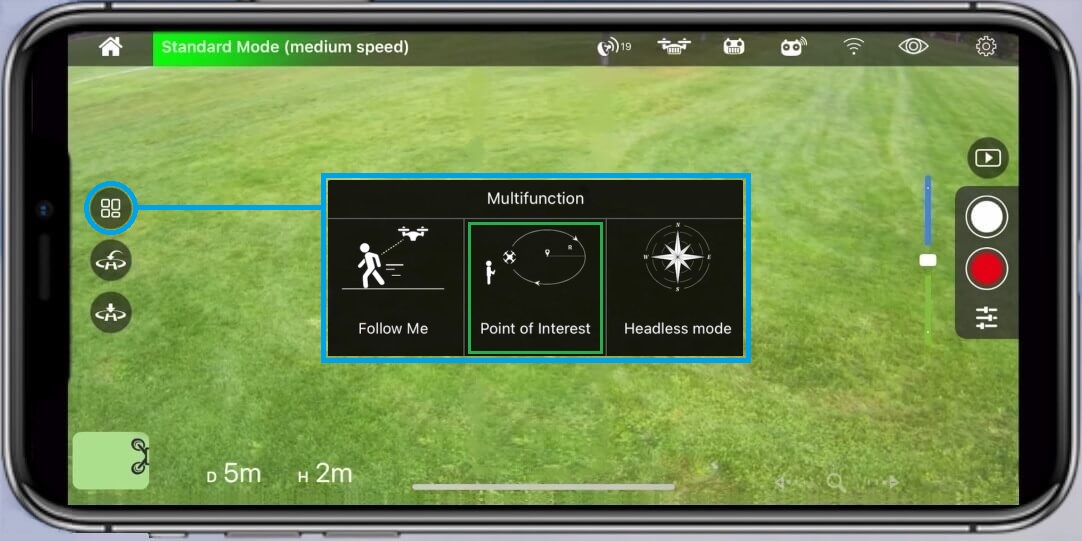

Режим «Point of interest / Точка Интереса (или облёт объекта по кругу)» обеспечивает автоматический круговой облёт объекта для съёмки, а если быть точными, то круговой облёт сопряжённого с дроном смартфона. Активируется режим через моб. приложение «X-DRONE» в разделе главного полётного экрана «Multifunction». Радиус облёта устанавливается в настройках дрона через мобильное приложение, в разделе: «Security / Безопасность» ⇒ «Orbit Semidiameter». Доступный диапазон: от 5 — 50 метров.

К сведению! На практике показал абсолютно неудовлетворительную работу, что зачастую является нормой для бюджетной ниши БЛА. По сути он должен по кругу совершать облёт сопряжённого с дроном мобильного устройства. На деле же он просто летает по кругу минуя позицию смартфона, вынуждая пользователя самому подстраиваться под полёт коптера, чтобы тем самым попасть в кадр. Также отметим, что в более дорогих и технологичных моделях данная функция также, как и функция отслеживания объекта реализована посредством технологии распознавания объектов и работает идеально, что позволяет пользователю получать эффектные кадры с любым выбранным объектом для съёмки.

TapFly

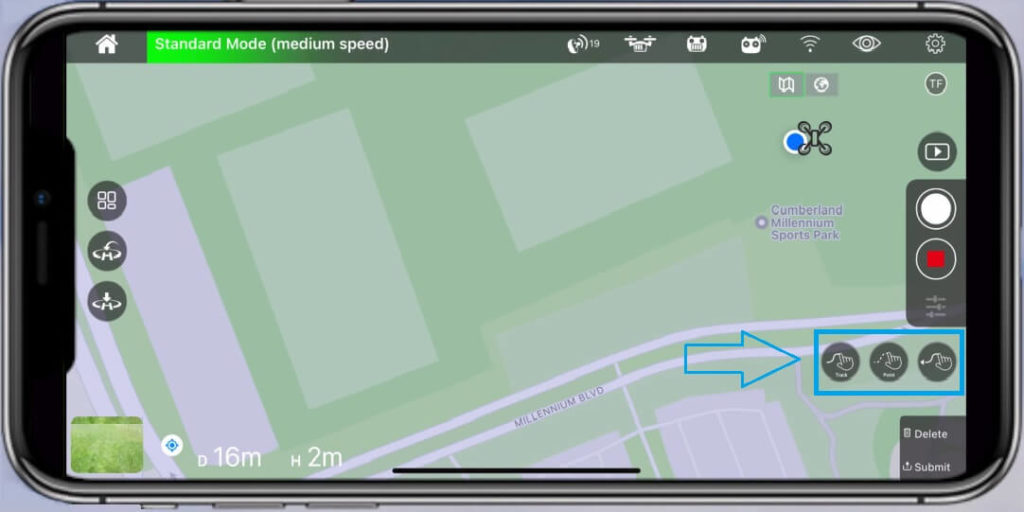

Режим TapFly (Полёт по точкам + Полёт по нарисованной кривой) включает в себя два подрежима «Track» и «Point», каждый из которых позволяет посредством предварительной установки GPS точек/координат на карте задать будущий автоматический полёт по эти точкам. Различаются подрежимы между собой способом установки GPS точек:

  • Track — предлагает пользователю автоматический полёт дрона по нарисованной кривой. Иначе говоря после выбора режима, система дрона предложит пользователю в открывшемся поле карты нарисовать любую кривую, после чего коптер послушно пролетит в рамках этой кривой. По окончанию исполнения функции коптер зависнет в ожидании других команд от оператора.
  • Point — предлагает пользователю автоматический полёт дрона по точкам. В данном случае система дрона предложит пользователю в открывшемся поле карты установить точки, по которым в последствии будет осуществлён автоматический полёт. По окончанию исполнения функции коптер зависнет в ожидании других команд от оператора.

К сведению! На практике функция TapFly работает относительно исправно, однако опять же из-за применения простых технологий её работа далека от того уровня, что предлагают более дорогие и технологичные модели БЛА. Активируется через иконку в правом нижнем углу, которая появляется при переходе из FPV режима в режим отображения карты.

RTH mode

Благодаря встроенному GPS модулю дрон стандартно получил режим автоматического возврата в точку взлёта (RTH; Return To Home). Функция доступна только при оптимальном количестве пойманных спутников (7 и более). Работа режима может осуществляться классически по одному из трёх возможных сценариев:

  1. Принудительно пилотом (кнопкой на пульте или тапом по иконке в приложении).
  2. Автоматически при низком уровне заряда АКБ.
  3. Автоматически при потере связи между пультом и дроном.

Рекомендации

  • Не забывайте перед началом полёта учитывать высоту потенциальных препятствий (лес, фонари, здания, строения, заборы и т.д.) и предварительно корректировать её значение с учётом этих препятствий в настройках дрона через моб. приложение, так как в противном случае вы рискуете утратить дрон при исполнении автовозврата.
  • Перед тем как исполнить автовозврат, дрон поднимается на заданную высоту. Значение этого параметра по умолчанию — 15 метров. Устанавливается в настройках дрона через моб. приложение.
  • Во всех случаях после активации режима, пульт начнёт издавать повторяющийся звуковой сигнал. Для отмены режима автовозврата достаточно ещё раз нажать/тапнуть соответствующую кнопку/иконку, либо осуществить короткое движение обоих стиков.
  • При исполнении автовозврата по причине потери связи, по мере сближения с пультом, дрон может автоматически восстанавливать связь, что позволяет пилоту отменить автовозврат и продолжить полёт снова.

АКБ

Питание MJX B18 Pro реализовано от 2-баночной (2S / 7.7 В) литий-полимерной аккумуляторной батареи ёмкостью 2 950 мАч, 22.715 Втч. Согласно спецификации обеспечивает максимальное время полёта на одном заряде — 25 минут.

На практике это время при смешанном стиле пилотирования в штиль составит около 19-21 минут. Включение питания дрона осуществляется длинным нажатием на кнопку аккумуляторной батареи (≈ 3 секунды), после чего дрон издаст предстартовую мелодию. Процесс выключения дрона аналогичен включению.

Зарядка

Заряжается от любого стандартного ЗУ, которым обычно заряжают смартфон, либо просто от USB порта любого устройства (ПК, Ноутбук, Power Bank; Рекомендуемое напряжение: 5В/2А). Для зарядки аккумуляторной батареи дрона в комплекте идёт зарядный USB ⟷ USB-C PD кабель. В данном случае время зарядки до 100% займёт около 4.5 часов.

К сведению! Идущий в комплекте USB ⟷ USB-C PD кабель разработчик рекомендует использовать в тандеме с зарядным PD-адаптером мощностью 45 Вт (докупается отдельно). Такой подход заметно сократит время зарядки до 50 минут. На процесс зарядки укажет светодиодная индикация на АКБ.

Управление

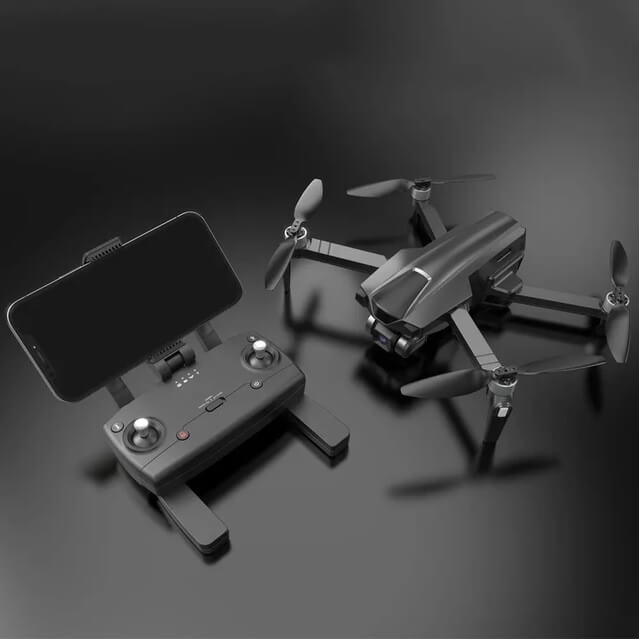

В комплекте с дроном идёт портативная аппаратура управления. Согласно заявленной спецификации работает в диапазоне частот 2.4ГГц. Обеспечивает передачу сигнала на расстояние до 3 000 метров. Питание пульта реализовано от встроенного аккумулятора ёмкостью 2 500 мАч. Макс. время работы: 2.5 часа. Зарядный интерфейс: USB-C.

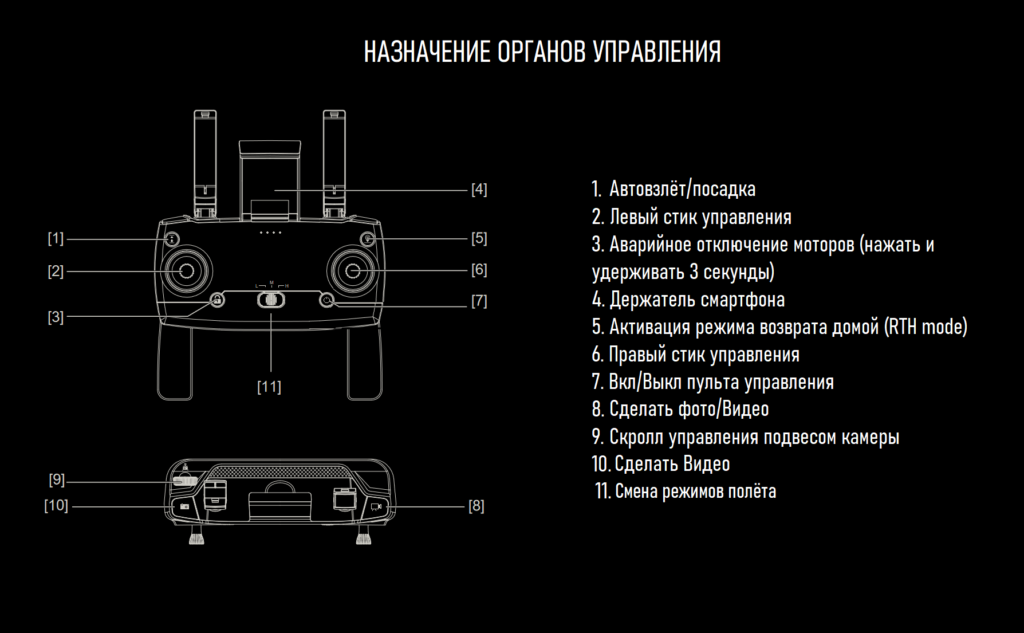

Назначение органов управления

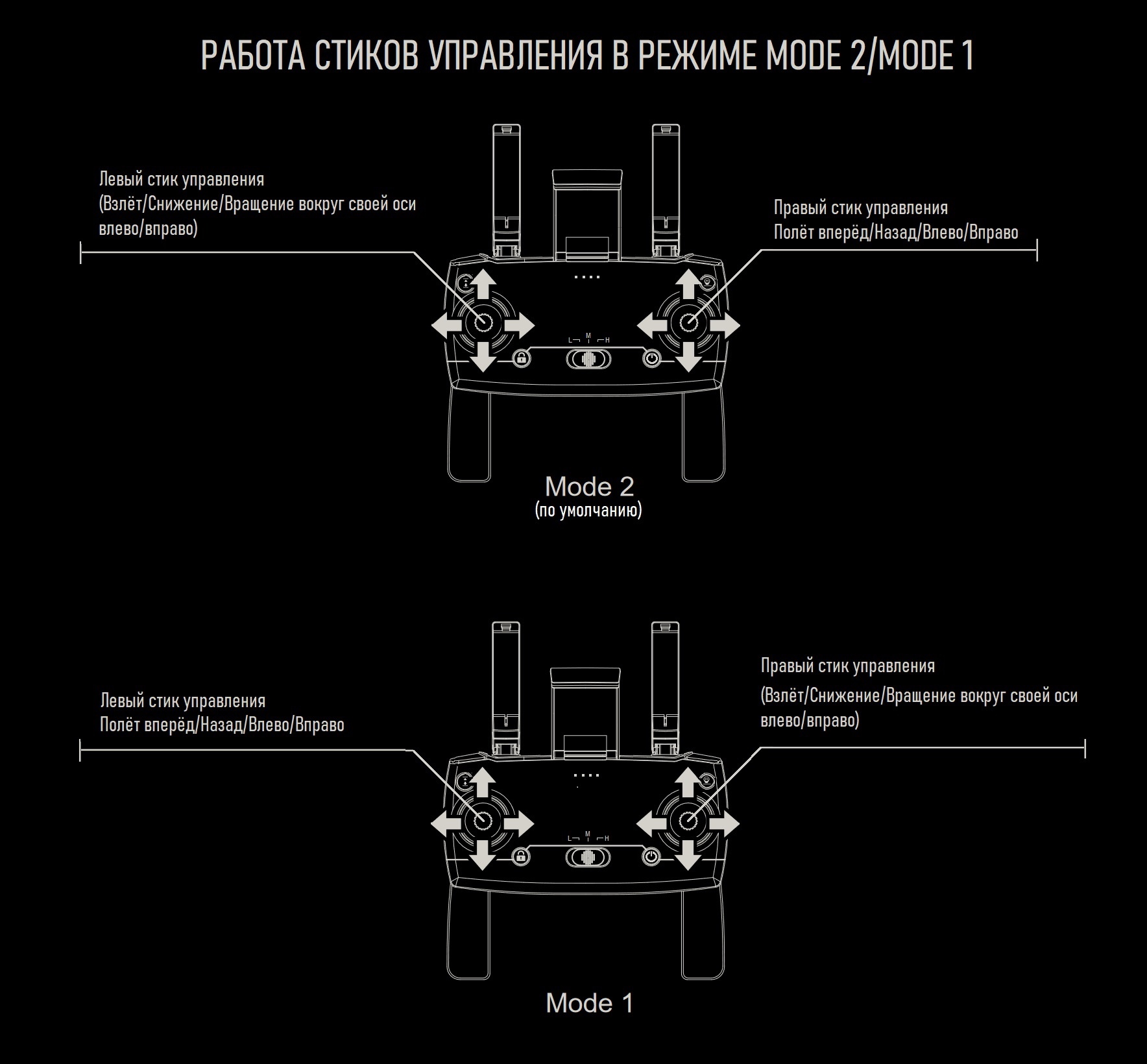

Режимы работы стиков

При необходимости аппаратура управления может работать в режиме «Mode 1» или «Mode 2» (установлен по умолчанию; левый стик отвечает за взлёт/снижение/вращение дрона вокруг своей оси влево и вправо, правый за полёт вперёд/назад/влево/вправо). Данная опция стандартна для всех беспилотников и подразумевает смену стиков местами. Это сделано специально для правшей и левшей.

Как видно из изображения выше, при переключении пульта в режим работы стиков «Mode 1», стик отвечающий за взлёт и снижение будет справа, а стик отвечающий за полёт вперёд/назад/влево/вправо — слева. Если пользователь правша, то менять ничего не надо, так как «Mode 2» установлен по умолчанию, если левша, то необходимо переключить пульт в режим «Mode 1» проделав следующие действия:

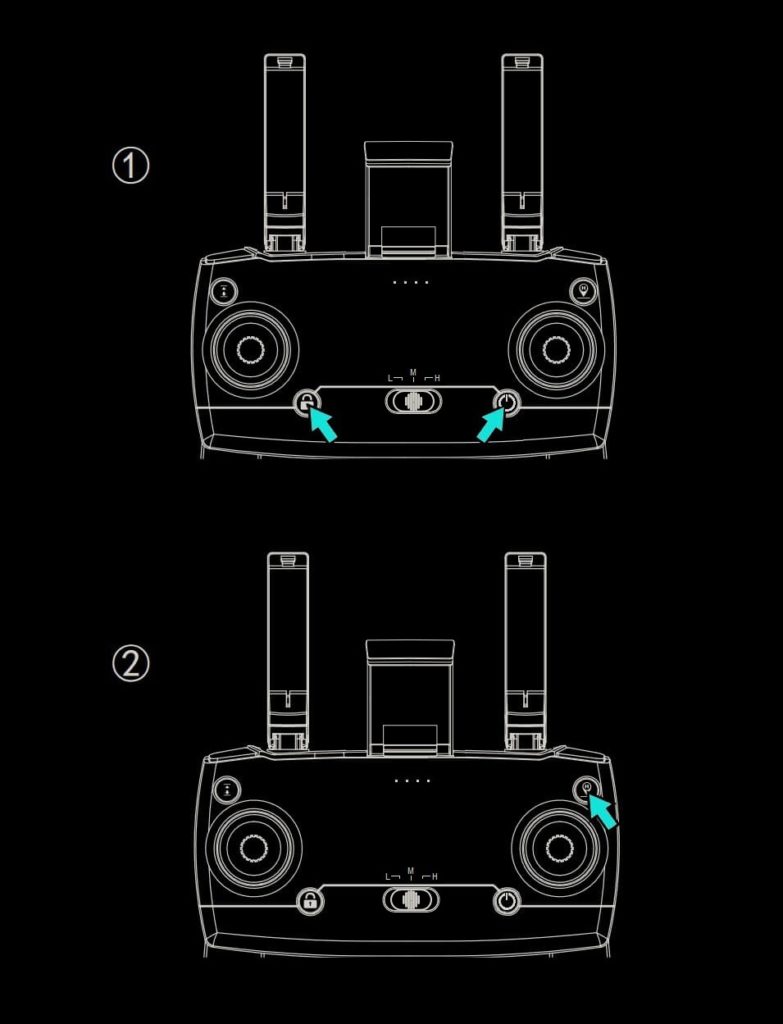

Смена режимов Mode 2 / Mode 1

  1. Перед включением пульта нажмите кнопку аварийного отключения моторов, и не отпуская её, включите пульт. Такое включение переведёт пульт в режим сопряжения (см. изображение ниже).
  2. Затем нажмите и удерживайте кнопку «Активации RTH режима» в течение 3 секунд, после чего пульт сменит текущий режим на следующий. Режим будет переключаться после каждого длительного нажатия.

Первый полёт

После зарядки АКБ дрона, смартфона и аппаратуры управления, проделайте следующие действия:

Шаг 1

Установите дрон на ровную открытую поверхность в дали от любых железных конструкций, задней частью к пульту управления.

Шаг 2

Включите пульт, а затем дрон. На успешное сопряжение устройств укажет индикация состояния (четыре светодиода на пульте управления) и стабильное свечение LED подсветки на передних лучах дрона — красная, и в задней его части — зелёная.

Шаг 3

После каждого включения дрона, необходимо проводить геомагнитную калибровку, которая состоит из двух этапов: горизонтальная и вертикальная. Подробнее о процессе вы можете прочитать в разделе ниже «Калибровка сенсорных систем». Процесс простой и занимает не более минуты времени.

Шаг 4

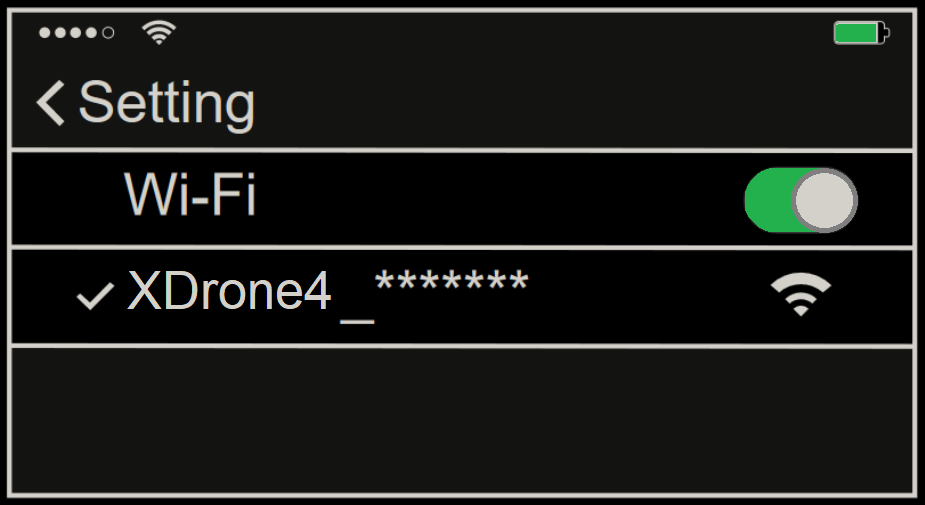

А пока проведите стандартную процедуру подключения смартфона к Wi-Fi точке дрона (процесс аналогичен подключению гаджета к Wi-Fi роутеру/модему). Для этого в настройках Wi-Fi мобильного устройства выберите из списка найденных сетевых подключений и подключитесь к сети XDrone4-XXXXXX (где значения «X» для каждого пользователя будут свои).

После подключения к Wi-Fi точке запустите моб. приложение «X-Drone», найдите иконку с надписью «Connected» и тапните по ней. Затем тапните по иконке «Enter Device». На успешное подключение укажет транслируемая в режиме реального времени картинка с камеры дрона.

Шаг 5

Поиск спутников. Осуществляется системой дрона автоматически, вне помещений, на открытой, свободной от помех и железных конструкций площадке. Процесс может занять несколько минут. Для нормальной работы GPS системы требуется не менее 7 спутников. В приложении (в верхнем левом углу главного полётного экрана) отразится статус дрона «Waiting for GPS signal».

Процесс поиска спутников окончен, когда в приложении на главном полётном экране строка состояния сменит цвет на зелёный (в верхнем левом углу) и в ней отразится текущий режим полёта «Low mode / Medium mode / High mode» (зависит от положения переключателя режимов на пульте).

Примечание: открытые площадки с большим количеством металлических конструкций могут повлиять на точность работы бортового компаса и GPS системы. В связи с чем рекомендуется осуществлять поиск спутников в дали от них. Если во время полёта светодиодная индикация на передних лучах горит красным, а на задних жёлтым — сигнал GPS слабый или отсутствует.

Шаг 6

Светодиоды на задних лучах дрона стабильно светят зелёным цветом, на передних — красным. В приложении строка состояния имеет зелёный цвет и отображается текущий режим скорости «Low mode / Medium mode / High mode». Разблокируйте моторы нажав на кнопку аварийной блокировки моторов. Моторы запустятся в режиме холостого хода. Нажмите на кнопку пульта «Автовзлёт/посадка» — дрон взлетит и зафиксирует позицию на высоте около 1.5 метров. Теперь снова нажмите на кнопку «Автовзлёт и посадка» — дрон осуществит автопосадку, но моторы продолжат работать в режиме холостого хода.

Для остановки моторов переведите стик газа (по умолчанию левый) в крайнее нижнее положение и задержите его там на 3 секунды. После остановки моторов по очереди выключите дрон и пуль управления.

К сведению! Если во время автопосадки тронуть стики управления — процесс прекратится. Также, если в режиме холостого хода моторов с аппаратуры управления/мобильного приложения не будут приходить команды в течении 15 секунд, то система дрона автоматически их остановит.

Калибровка сенсорных систем дрона

Для обеспечения заявленной работоспособности, разработчик заложил стандартные для бюджетных БЛА процедуры калибровки сенсорных систем, которые можно запускать как без захода в мобильное приложение посредством пульта управления (описываемый способ ниже), так и через приложение с сопутствующей наглядной анимацией. Далее подробно о способах запуска калибровок при помощи пульта управления без захода в мобильное приложение:

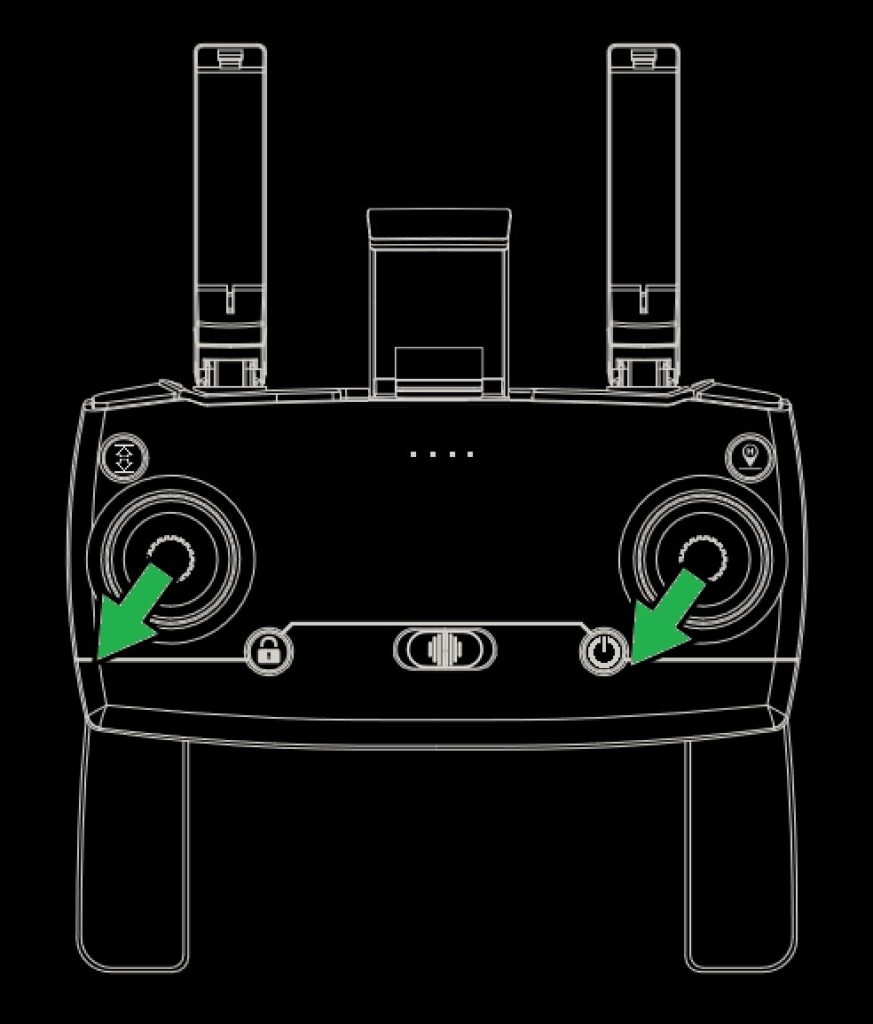

Калибровка гироскопа

Если пилотирование квадрокоптером становится не комфортным, например его постоянно тянет в одну из сторон или в целом наблюдается отсутствие былой стабильности, как правило это может случиться после аварии / жёсткой посадки, то вполне возможно исправить такое поведение поможет процедура калибровки гироскопа. Для этого проделайте следующие шаги:

  • Включите пульт и дрон.
  • После успешного сопряжения устройств установите дрон на максимально горизонтальную поверхность.
  • Процесс калибровки гироскопа автоматический. Единовременно переведите стики управления на пульте в положение как показано на изображении ниже. LED подсветка дрона ответит на это серией вспышек, указывая тем самым на запуск процесса калибровки. Калибровка завершена, когда подсветка дрона перейдёт в режим стабильного свечения.

Геомагнитная калибровка

Геомагнитная калибровка состоит из двух этапов: горизонтальная и вертикальная. Проводится каждый раз после включения дрона. Процесс взаимосвязанный, соответственно оба этапа проводятся следом друг за другом. Для запуска геомагнитной калибровки, после включения пульта и дрона, а также успешного их сопряжения, единовременным движением переведите стики управления в положение как показано на изображении ниже:

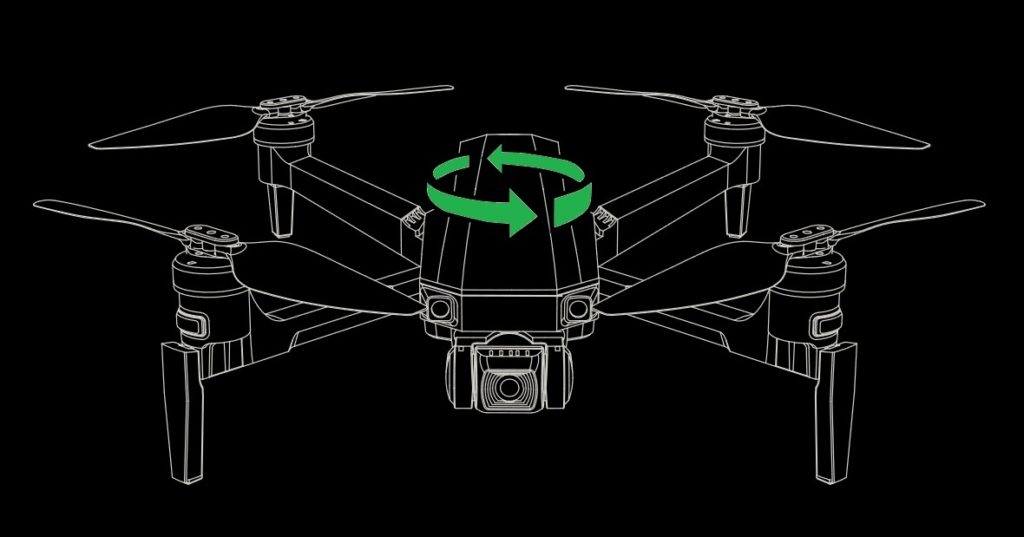

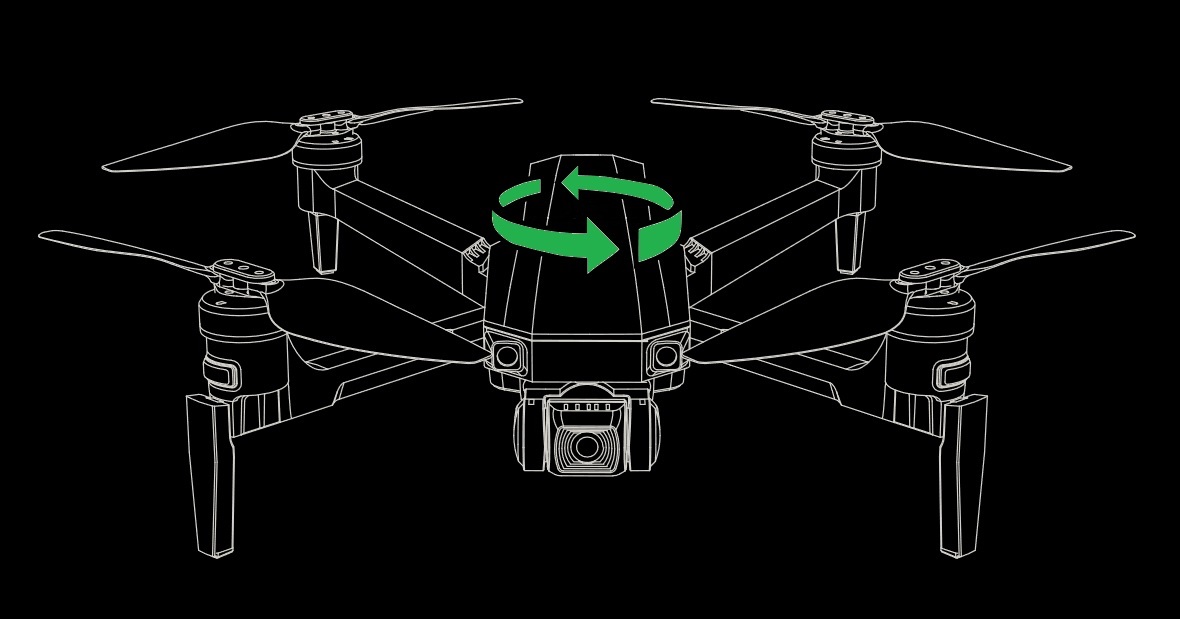

Горизонтальная

LED подсветка на передних и задних лучах попеременно мигает жёлтым цветом, что указывает на вход в режим горизонтальной калибровки. Возьмите дрон в руки и расположите его так, как показано на изображении ниже и начните вращать в горизонтальном положении вокруг своей оси, до тех пор, пока LED подсветка на лучах не начнёт попеременно мигать зелёным цветом (как правило достаточно 3 оборотов). Горизонтальная геомагнитная калибровка завершена.

Вертикальная

Следом после успешной горизонтальной калибровки, расположите дрон так, как показано на изображении ниже и продолжите вращать его вокруг свой оси до тех пор, пока LED подсветка не перейдёт из мигающего режима в режим стабильного свечения (как правило достаточно 3 оборотов). Вертикальная геомагнитная калибровка завершена.

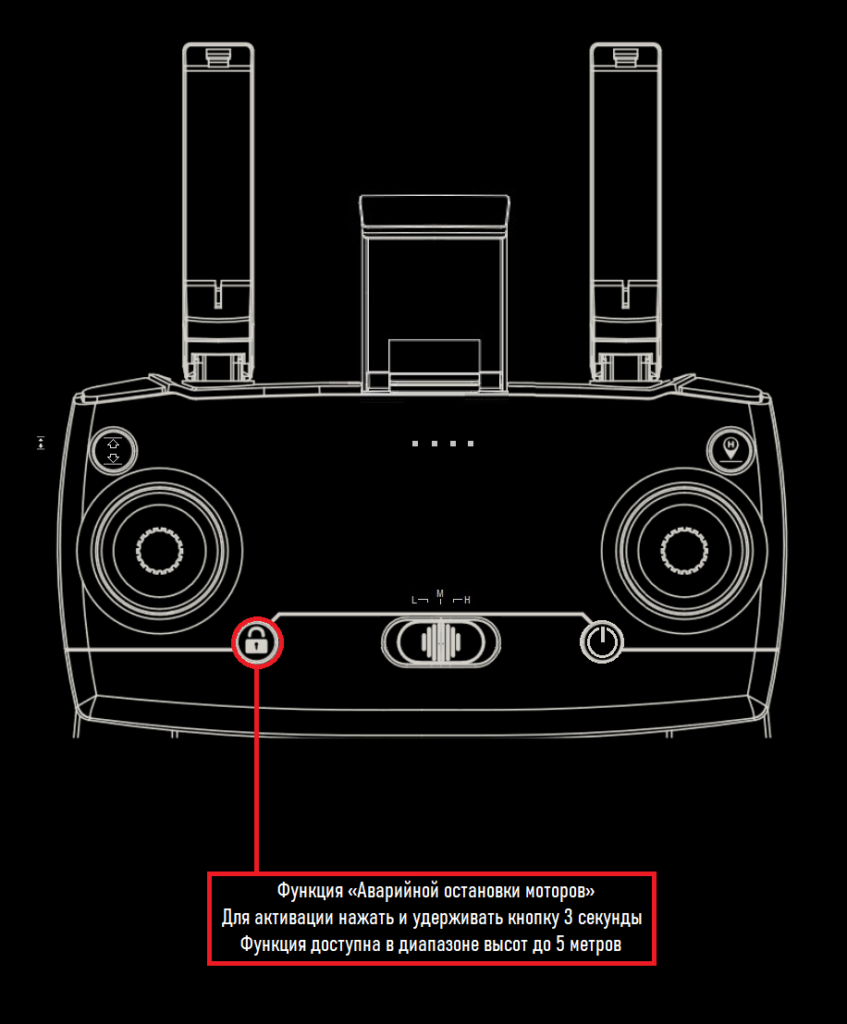

Аварийная остановка моторов

В целях обеспечения безопасности, разработчик заложил в общую функциональность дрона — функцию «Аварийной остановки моторов», которая при необходимости позволяет пилоту самостоятельно принимать решение о полном единовременном отключении моторов. Функция активна в диапазоне высот до 5 метров. Для активации нажмите и удерживайте кнопку в течении 3 секунд.

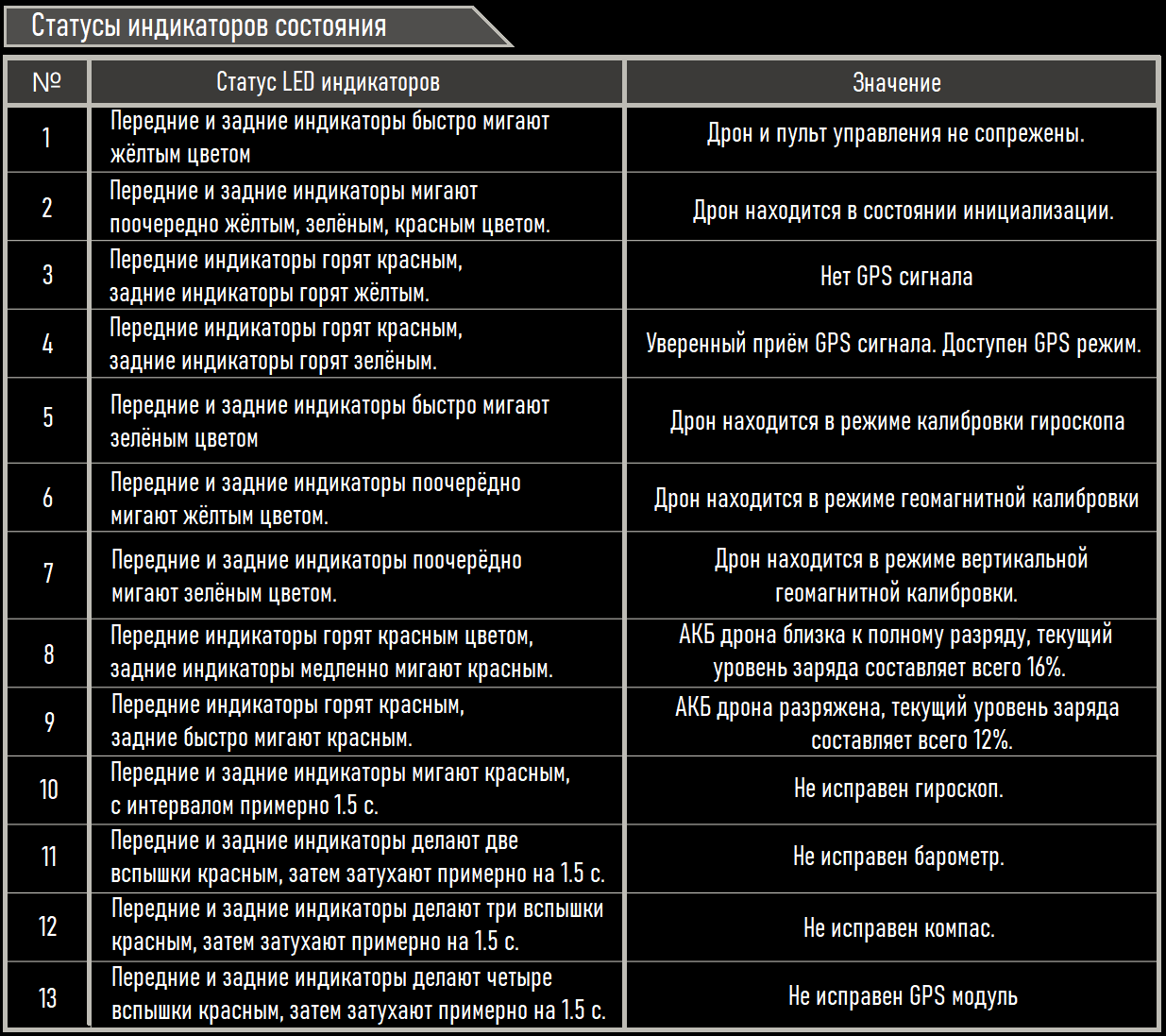

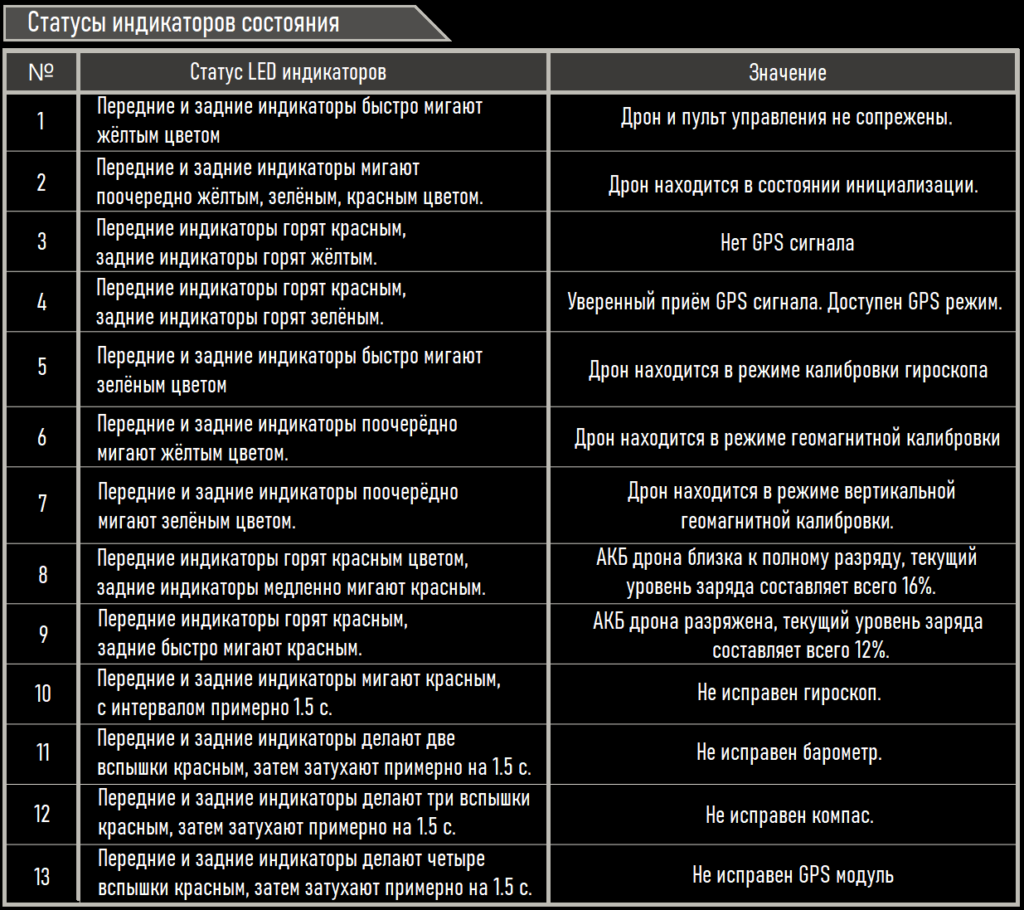

Таблица статусов подсветки

Статусы LED подсветки дрона и их значение:

Общие рекомендации по эксплуатации

  • Перед включением устанавливайте дрон на горизонтальную поверхность, а также не забудьте снять транспортировочный фиксатор подвеса!
  • Не трогайте подвес руками, после включения питания, так как сразу после включения, система дрона будет осуществлять ряд автоматических предполётных тестов, в том числе тест подвеса и камеры!
  • Перед каждым вылетом возьмите за правило проводить предполётный осмотр коптера, обращая своё внимание на его общую целостность, целостность пропеллеров, а также надёжность их крепления. Любое пусть даже микро разрушение пропеллеров (или изменение геометрии/формы) требует их немедленной замены!
  • На первых этапах использования коптера исключите полёты на дальние дистанции, с целью ознакомления с его лётным потенциалом, выявлением возможных эксплуатационных нюансов или даже отказов и так далее.
  • Не летайте в холодную и ветреную погоду. Осадки в любом виде не допустимы!
  • Перед взлётом убедитесь в том, что АКБ надёжно зафиксирована. Если батарея установлена не правильно или фиксаторы батареи не полностью зашли в зацепление с фиксаторами на корпусе дрона, то в полёте может произойти сбой питания и дрон упадёт.
  • Не летайте в плохую погоду, такую как сильный ветер, снег, дождь и туман.
  • Не игнорируйте уведомления системы дрона выводимые на экран сопряжённого смартфона.
  • Не летайте в зонах со слабым приёмом спутников, а также, где общее качество связи слабее 100% приёма. Учитывая бюджетную технологичность радиочасти данной модели, такой подход позволит избежать бесконтрольного улёта коптера или краша.
  • Для полёта выбирайте открытое место без высоких зданий вокруг. Здания, в которых используется много стальных компонентов, будут влиять на работу компаса и блокировать GPS сигнал, что приведёт к неправильному позиционированию дрона или даже к невозможности определения местоположения.
  • Для обеспечения наилучшей связи, не летайте в непосредственной близости от высоковольтных линий, базовых станций связи или передающих вышек.
  • На протяжении всего полёта не допускайте чтобы между дроном и пультом были такие препятствия как лес, здания, холмы, горы и т.д, обеспечивайте исключительно прямую видимость! В противном случае это рано или поздно приведёт к потере связи и аварии.
  • Полёт в FPV режиме будет доступен только при сопряжении со смартфоном, Wi-Fi модуль которого поддерживает работу в диапазоне частот 5 ГГц.
  • Перед взлётом убедитесь, что общее количество пойманных спутников составляет не менее семи.
  • Если GPS режим не активен, автоматические режимы полёта и съёмки будут не активны, в том числе и режим автовозврата домой.
  • Если на момент автовозврата произойдет потеря спутниковой связи, дрон не сможет автоматически вернуться в точку взлёта. В данном случае после 6 секундной попытки получить связь, дрон начнёт плавно спускаться на землю, а затем осуществит посадку и заблокируется.
  • Так как дрон не может распознавать и облетать препятствия, перед взлётом прочекайте высоту потенциальных объектов, с которыми дрон может потенциально столкнуться при исполнении автоматического режима возврата домой (RTH mode), и, если это необходимо скорректируйте её в настройках дрона в разделе «RTH altitude».
  • В GPS режиме дрон достигает максимальной точности при удержании позиции. Активируется GPS режим автоматически при пойманных 7 и более спутников. Если GPS сигнал слабый (менее 7 спутников), дрон автоматически перейдёт в режим «Optical Flow Position mode» или «Режим оптического позиционирования» (реализован посредством оптического сенсора, расположенного в нижней части дрона). Текущий режим отображается на главном полётном экране в строке состояния в крайнем верхнем углу.
  • Обратите внимание, что в режиме «Optical Flow Position/Оптического позиционирования» максимальная точность при удержании позиции обеспечивается в диапазоне высот до 3 метров. При превышении значения максимальной высоты, точность позиционирования будет постепенно ухудшаться.
  • На точность измерения оптическим сенсором ощутимо влияют такие критерии как интенсивность света (освещённость) и текстура поверхности (неоднородная различаемая текстура). Если оптический сенсор не сможет распознать поверхность, то система дрона автоматически перейдёт в режим барометра или «Altitude mode». В этом режиме точность позиционирования низкая, будет иметь место хаотичный дрейф коптера. Данный режим потребует от пилота более продвинутых навыков в пилотировании. Будьте предельно осторожны!
  • На отключение оптического позиционирования могут также повлиять следующие условия: Полёт на малой высоте (ниже 0.5 м); Полёт на высоте более 3 м. Монохромная поверхность (например, чистый чёрный, чистый белый, чистый красный, чистый зелёный); либо сильно отражающая поверхность; Поверхность воды / снега или прозрачная поверхность; Поверхности движущихся объектов (например, плотное скопление людей, качающиеся кусты или трава); Сцены с резкой и быстрой сменой света; Очень тёмная (лк<10) или очень светлая поверхность (лк>10 000); Редко текстурированная поверхность; Поверхности с часто повторяющимися текстурами (например, мелкоячеистый кирпич одного цвета); Поверхности с наклоном более 30 градусов; Слишком быстрая скорость полёта (например, при высоте дрона 1 метр скорость полёта не должна превышать 5 м/с, а при высоте 2 метра скорость полёта не должна превышать 14 м/с); Грязный сенсор.
  • При полёте на высоте более 6000 м над уровнем моря из-за факторов окружающей среды производительность системы питания дрона будет снижаться, что в последствии ощутимо повлияет на лётные характеристики.
  • Дрон не может использовать GPS связь для полётов к северному и южному полюсам.
  • Если дрон в GPS режиме не обеспечивает в полёте фиксированную позицию, проведите повторно геомагнитную калибровку, а также, если это не поможет, проведите калибровку гироскопа.
  • Не выполняйте калибровку в местах с сильным магнитным полем, таких как парковки, в том числе подземные, а также строительные площадки, места с большим скоплением железных конструкций и т. д.
  • Во время калибровки исключите присутствие в непосредственной близости таких вещей как ключи, смартфоны, планшеты и т. д.
  • В целях безопасности, когда заряд АКБ дрона составит 50% (два деления индикатора АКБ дрона), система начнёт оповещать пилота звуковым сигналом, поле строки состояния сменит с зелёного на жёлтый цвет и выведет в нём оповещение «Low Battery/Низкий заряд АКБ», а также выведет сообщение на главном полётном экране об ограничении полётного диапазона по высоте до 30 метров и по дальности до 100 метров.
  • Не позволяйте детям заряжать АКБ в одиночку. Заряжайте аккумулятор под пристальным визуальным контролем!
  • Не заряжайте АКБ в непосредственной близости от легковоспламеняющихся материалов!
  • После полёта, для обеспечения правильной, эффективной, долговременной эксплуатации и безопасного хранения, зарядите аккумулятор наполовину. Если АКБ не будет использоваться в течение длительного времени (более 3 недель), рекомендуется дозаряжать её один раз в месяц.
  • Если карта памяти не установлена в дрон, то видео и фотографии будут сохранены в альбоме приложения телефона, но уже исключительно в качестве 720P.
  • Используйте MicroSD карты с рекомендуемой производительностью или выше, и остерегайтесь подделок. Такой подход позволит исключить проблемы в работе видеосистемы.
  • Сразу приобретайте 3 и более АКБ. (Время среднестатистического полёта: 20 мин; Время зарядки одного АКБ: около 5 ч).
  • Для эффективной зарядки рекомендуется отдельно приобретать PD-адаптер мощностью 45 Вт.
  • Сразу приобретайте минимум два запасных комплекта пропеллеров.

Цена

Квадрокоптер MJX Bugs 18 Pro реализуется разработчиком, как через фирменный онлайн магазин, так и через различные торговые площадки интернета. В РФ данная модель реализуется дилерами по цене от 19 000 — 27 000 рублей.

Вывод

MJX B18 Pro от $200
MJX B18 Pro
7.3222222222222
Цена
6/10
    Камера
    7/10
      Функциональность
      8/10
        Время полёта
        7/10
          Лётные качества
          4/10
            Компактность
            8/10
              Комплектация
              7/10
                Надёжность
                9/10
                  Цена/Качество
                  10/10

                    Плюсы

                    • Портативность
                    • Качество исполнения
                    • Складываемая конструкция
                    • Спутниковое позиционирование
                    • Б/К моторы + складываемые пропеллеры
                    • Качество съёмки
                    • Дальность полёта
                    • Автономность
                    • Транспортировочный кейс идёт в комплекте

                    Минусы

                    • Качество исполнения авторежимов полёта и съёмки
                    • Ветроустойчивость
                    • Электронная стабилизация отрицательно влияет на общее качество съёмки
                    • Завышена цена для РФ

                    Популярное бюджетное потребительское решение начального уровня для реализации любительской аэросъёмки, пришедшее на смену не менее популярному предшественнику, который по настоящий момент пользуется спросом на вторичном рынке. Учитывая подтверждённый на практике заложенный потенциал, является единственным конкурентом для бюджетного бестселлера SJRC F5S PRO+.

                    Преимущества

                    • Общее качество исполнения (для бюджетной ниши БЛА)
                    • Ударопрочность
                    • Портативность
                    • Управляемость
                    • 3-осевая механическая стабилизация изображения
                    • Качество съёмки (для бюджетной ниши БЛА)
                    • Практическая дальность полёта 3 км
                    • Автономность в штиль в среднем 20 минут
                    • Весь комплект предлагается в портативном транспортировочном кейсе

                    Недостатки

                    • Ветроустойчивость
                    • Качество работы автоматических режимов полёта и съёмки
                    • Электронная стабилизация отрицательно влияет на качество съёмки (в частности страдает чёткость)

                    Для кого этот дрон?

                    Учитывая занимаемую нишу БЛА и заложенный потенциал, модель рассчитана на тех пользователей, кто только начинает знакомиться с хобби и аэросъёмкой в целом и находится в поиске доступного качественного решения, а также для всех тех, кто по разным причинам не рассматривает покупку БЛА из среднего и премиального сегмента.

                    На этом у нас всё, мы очень надеемся, что вы не зря потратили драгоценное время и смогли в конечном итоге сделать свой лучший выбор. Благодарим за внимание. Летайте безопасно! Всем мира и добра!

                    Видео

                    Лучшие обзоры от пользователей
