Введение

DJI продолжает расширять своё присутствие на коммерческом рынке беспилотных решений. 15 декабря 2020 года разработчик обновил модельный ряд самой портативной серии дронов Mavic 2 Enterprise, модели которой за два года применения в различных сферах деятельности человека успели заслужить репутацию самых востребованных воздушных инструментов.

DJI Mavic 2 Enterprise Advanced — доработанное с учётом замечаний корпоративных клиентов универсальное решение, включающее в себя ряд улучшений позволяющих существенно расширить общую эффективность БЛА.

Особенности

  • RTK модуль для более точного позиционирования
  • Новая более производительная гибридная тепловизионная камера
  • Режим одновременного просмотра визуальной и термальной картинки
  • Аппаратура управления DJI Smart Controller
  • Совместимость c DJI Mobile SDK
  • Всенаправленное обнаружение препятствий
  • 3 × варианта полезной нагрузки в комплекте
  • DJI AirSense
  • Продвинутая система помощи пилоту APAS
  • Защита беспилотника и данных паролем
  • GPS timestamping
  • Режим «Discreet»
  • Подогрев аккумуляторной батареи дрона
  • Мощная силовая установка с пониженной шумностью
  • Максимальная скорость горизонтального полёта 72 км/ч
  • Цифровая технология видеопередачи OcuSync 2.0
  • Передача видеопотока в качестве 1080p
  • Расстояние FPV удаления до 10 км
  • Максимальное время полёта 31 минута
  • Мобильное приложение DJI Pilot
  • Полётный веб-центр DJI FlightHub
  • Готов к работе из коробки

Комплектация

Новинка реализуется в единственной комплектации Mavic 2 Enterprise Advanced. Дополнительно доступен комплект дооснащения Fly More Kit. Для заказа рекомендуется обратиться к ближайшему официальному дилеру DJI, либо отправить свою контактную информацию через официальный сайт, чтобы с вами смогли связаться.

В комплект войдут:

  1. Mavic 2 Enterprise Advanced
  2. Аппаратура управления DJI Smart Controller
  3. Аккумуляторная батарея
  4. 4 × несущих винта (2CW/2CCW)
  5. 2 × запасных несущих винта (1CW/1CCW)
  6. M2E Spotlight
  7. M2E Beacon
  8. M2E Speaker
  9. Зарядное устройство
  10. Переходник для зарядки аппаратуры управления
  11. Транспортировочный кейс

В комплект Fly More Kit войдут:

  • 2 × аккумуляторные батареи

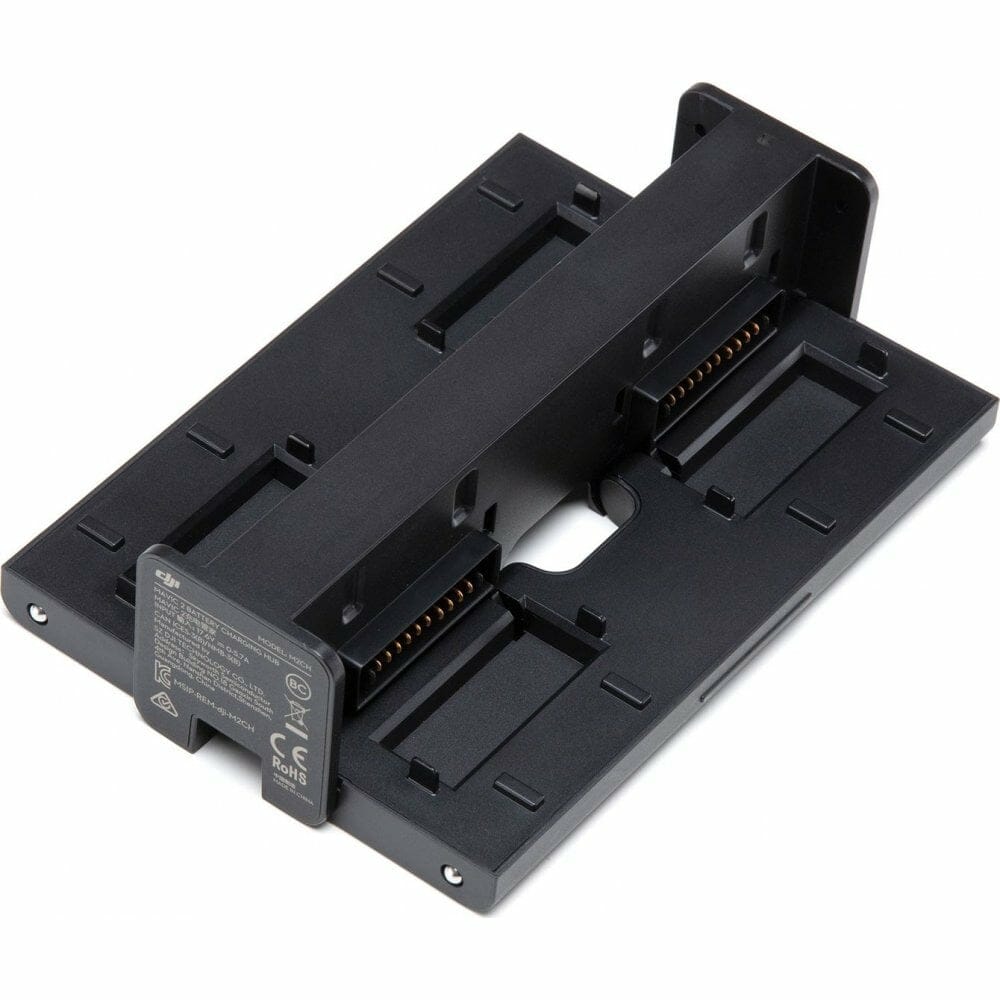

  • Зарядная док-станция 220В
  • Автомобильная зарядка 12В
  • USB коннектор
  • 2 × несущих винта (1CW/1CCW)
  • Транспортировочная сумка

Спецификация

Дрон

Взлётный вес (без учёта доп. полезной нагрузки):
909 гр

Макс. взлётный вес:
1100 гр

Размеры (Д × Ш × В):
В сложенном состоянии: 214 × 91 84мм
В полётном состоянии: 322 × 242 × 84мм
В полётном состоянии + Spotlight: 322 × 242 × 114мм
В полётном состоянии + Beacon: 322 × 242 × 101мм
В полётном состоянии + Speaker: 322 × 242 × 140 мм
В полётном состоянии + RTK модуль: 322 × 242 × 125 мм

Диагональное расстояние:
354 мм

Макс. практический потолок над уровнем моря:
6000м

Макс. скорость взлёта:
21.6 км/ч (S-режим)
18 км/ч (P-режим)
14 км/ч (S-режим с полезной нагрузкой на борту)
14 км/ч (P-режим с полезной нагрузкой на борту)

Макс. скорость снижения:
Вертикальное:
18 км/ч (S-режим)
14 км/ч (P-режим)
Кружение:
25 км/ч (S-режим)
14 км/ч (P-режим)

Макс. скорость горизонтального полёта (без ветра):
72 км/ч (S-mode)
50 км/ч (P-mode)

Макс. время полёта (без ветра):
31 мин (при постоянной скорости 25 км/ч)
28 мин (с установленным RTK модулем)
29 мин (Beacon включён)
30 мин (Beacon выключен)
24 мин (Spotlight включён)
28 мин (Spotlight выключен)
27 мин (Speaker включён)
28 мин (Speaker выключен)

Макс. скорость ветра для реализации уверенного полёта:
10м/с (шкала 5)

Макс. угол наклона:
35°(S-режим)
25° (P-режим)

Макс. угловая скорость:
200°/с (S-режим)
100°/с (P-режим)

Диапазон раб. температур:
-10°до 40℃

Спутниковое позиционирование:
GPS+GLONASS

Диапазон точности зависания:
По вертикали:
±0.1м (позиционирование посредством RTK модуля)
±0.1м (позиционирование посредством сенсоров)
±0.5м (при спутниковом позиционировании)

По горизонтали:
±0.1м (позиционирование посредством RTK модуля)
±0.3м (позиционирование посредством сенсоров)
±1.5м (при спутниковом позиционировании)


Диапазон раб. частот:
2.400ГГц – 2.4835ГГц
5.725ГГц – 5.850ГГц

Мощность передачи (EIRP):
2.4ГГц

FCC: ≤26 дБм
CE: ≤20 дБм
SRRC: ≤20 дБм
MIC: ≤20 дБм

5.8ГГц

FCC: ≤26 дБм
CE: ≤14 дБм
SRRC: ≤26 дБм


Объём встроенного накопителя:
24Гб

Камера

M2EA термальная камера

Матрица:
Неохлаждаемый микроболометр VOx

Фокусное расстояние:
Прибл. 9мм
Эквивалент формата 35 мм: прибл. 38мм

Разрешение:
640 × 512 при 30Гц

Цифровой зум:
16 × кратный

Шаг пикселя:
12 мкм

Спектральный диапазон:
8-14мкм

Фото формат:
R-JPEG

Видео формат:
MP4

Метод измерения:
Точечный замер, Измерение площади

FFC:
Автоматическая/Ручная

M2EA визуальная камера

Матрица:
1/2″ CMOS
Число эффективных пикселей: 48 миллионов

Объектив:
FOV: приблизительно 84°
24мм (эквивалент формата 35 мм)
Диафрагма: f/2.8
Фокус: от 1 м до ∞

Диапазон ISO:
Видео: 100-12800 (авто)
Фото: 100-1600 (авто)

Цифровой зум:
32 × кратный

Макс. размер изображения:
8000 × 6000

Режимы фотосъёмки:
Интервальная: 2/3/5/7/10/15/20/30/60с
Панорама: Сфера

Режимы видеосъёмки:
4K Ultra HD: 3840 × 2160 при 30кадр/с
FHD: 1920 × 1080 при 30кадр/с

Фото формат:
JPEG

Видео формат:
MP4

Подвес

Механический диапазон углов вращения:
Наклон: -135° до 45°
Поворот: -100° до 100°

Рабочий диапазон углов вращения:
Наклон: -90° до 30°
Поворот: -75° до 75°

Стабилизация:
3-осевая механическая (tilt, roll, pan)

Макс. скорость управления:
120°/с

Диапазон угловых вибраций:
±0.005°

Сенсорная система

Направления распознавания препятствий:
Слева/Справа, Сверху/Снизу, Спереди/Сзади

Фронтальные сенсоры:
Диапазон точного измерения: 0.5-20м

Общий диапазон: 20-40м

Скорость обнаружения препятствий: ≤ 14м/с

FOV: горизонтальный: 40°, вертикальный: 70°


Задние сенсоры:
Диапазон точного измерения: 0.5-16м

Общий диапазон: 16-32м

Скорость обнаружения препятствий: ≤12м/с

FOV: горизонтальный: 60°, вертикальный: 77°


Верхние сенсоры:
Диапазон точного измерения: 0.1-8м

Нижние сенсоры:
Диапазон точного измерения: 0.5-11м

Общий диапазон: 11-22м


Боковые сенсоры:
Диапазон точного измерения: 0.5-10м

Скорость обнаружения препятствий: ≤ 8м/с

FOV: горизонтальный: 80°, вертикальный: 65°


Рабочие условия:
Фронтальные, задние и боковые датчики:
Поверхность с видимой текстурой, уровень освещенности >15лк

Верхние датчики:
Диффузно-отражающая поверхность, коэффициент отражения >20% (стены, деревья, люди и т.д.)

Нижние датчики:
Поверхность с видимой текстурой, уровень освещенности >15лк

Диффузно-отражающая поверхность, коэффициент отражения >20% (стены, деревья, люди и т.д)

Интеллектуальная лётная батарея

Тип:
Литий-полимерная 4S

Ёмкость:
3850мАч

Напряжение:
15.4В

Макс. напряжение зарядки:
17.6В

Мощность:
59.29Втч

Масса нетто:
297гр

Диапазон температур зарядки:
+5℃ до +40℃

Макс. мощность зарядки:
80Вт

Время зарядки:
90 мин

Способы активации самонагрева батареи:
Ручное/Автоматическое

Диапазон температур для самонагрева:
-10℃ до +6℃

Макс. продолжительность самонагрева:
500с

Макс. мощность нагрева:
55Вт

Диапазон раб. температур:
-10℃ до +40℃

Пульт управления

Диапазон рабочих частот:
2.400–2.483ГГц
5.725-5.850ГГц

Макс. дальность передачи сигнала:
2.400–2.483ГГц; 5.725-5.850ГГц

FCC: 10000м
CE: 6000м
SRRC: 6000м
MIC: 6000м


Мощность передатчика (ЭИИМ):
2.400–2.4835ГГц

FCC: ≤25.5 дБм
CE: ≤18.5 дБм
SRRC: ≤19 дБм
MIC: ≤18.5 дБм

5.725-5.850ГГц

FCC: ≤25.5 дБм
CE: ≤12.5 дБм
SRRC: ≤18.5 дБм


Память:
ROM 16Гб + microSD для расширения

Порт видеовыхода:
HDMI Port

Встроенная АКБ:
Тип: 18650 Li-Po (5000 мАч при 7.2В)

Зарядка: USB ЗУ при 12В/2А номинальной мощностью 15 Вт

Время зарядки: 2 часа (USB ЗУ 12В/2А)


Рабочий ток/напряжение:
1800мА/3.83В

Продолжительность работы от АКБ:
от встроенной АКБ приблиз. 2.5 ч

Диапазон рабочих температур:
-20° до +40℃

Размеры пульта (Д × Ш × В):
В сложенном виде без джойстиков: 177.5 × 121.3 × 40 мм

В разложенном виде с джойстиками: 177.5 × 181 × 60 мм


Интеллектуальная лётная АКБ:
основное соединение: 17.6В 3.41А или 17.0В 3.53А USB: 5.0 В 2.0А

RTK модуль

Размеры:
69 × 69 × 59 мм

Тип порта:
Micro USB Port

Точность позиционирования:
В RTK FIX
1 см + 1 ppm (по горизонтали)
1.5 см + 1 ppm (по вертикали)

M2EA Spotlight

Размеры:
68 × 60 × 41мм

Тип порта:
USB Micro-B

Рабочий диапазон:
30м

Макс. мощность:
26Вт

Освещённость:
FOV 17°, Макс: 11лк, 30м по прямой

M2EA Speaker

Размеры:
68 × 55 × 65мм

Тип порта:
USB Micro-B

Макс. мощность:
10Вт

Децибел:
100дБ на расстояние 1м

Битрейт:
16 кбит/с

M2EA Beacon

Размеры:
68 × 40 × 27.8мм

Тип порта:
USB Micro-B

Мощность:
1.6Вт

Контролируемый диапазон:
5000м

Интенсивность:
Мин. угол: 55cd
Интенсивность света: 157cd

SD карты

Поддерживаемые SD карты:
Поддерживает microSD карту ёмкостью до 128Гб с рейтингом скорости UHS-I 3.

Прочее

Примечания:
Обнаружение препятствий во всех направлениях подразумевает обнаружение препятствий слева/справа, сверху/снизу и впереди/сзади.

Определение препятствий слева/справа доступно только в режимах ActiveTrack или Tripod.

Всенаправленное обнаружение препятствий не обеспечивает покрытие в 360 градусов.

Гарантия DJI не распространяется на любые убытки, вызванные падением при полёте влево или вправо, даже когда активен режим ActiveTrack или Tripod.

Для обеспечения безопасности обращайте своё внимание на окружающую среду в месте запуска и следите за уведомлениями приложений при работе с Mavic 2.

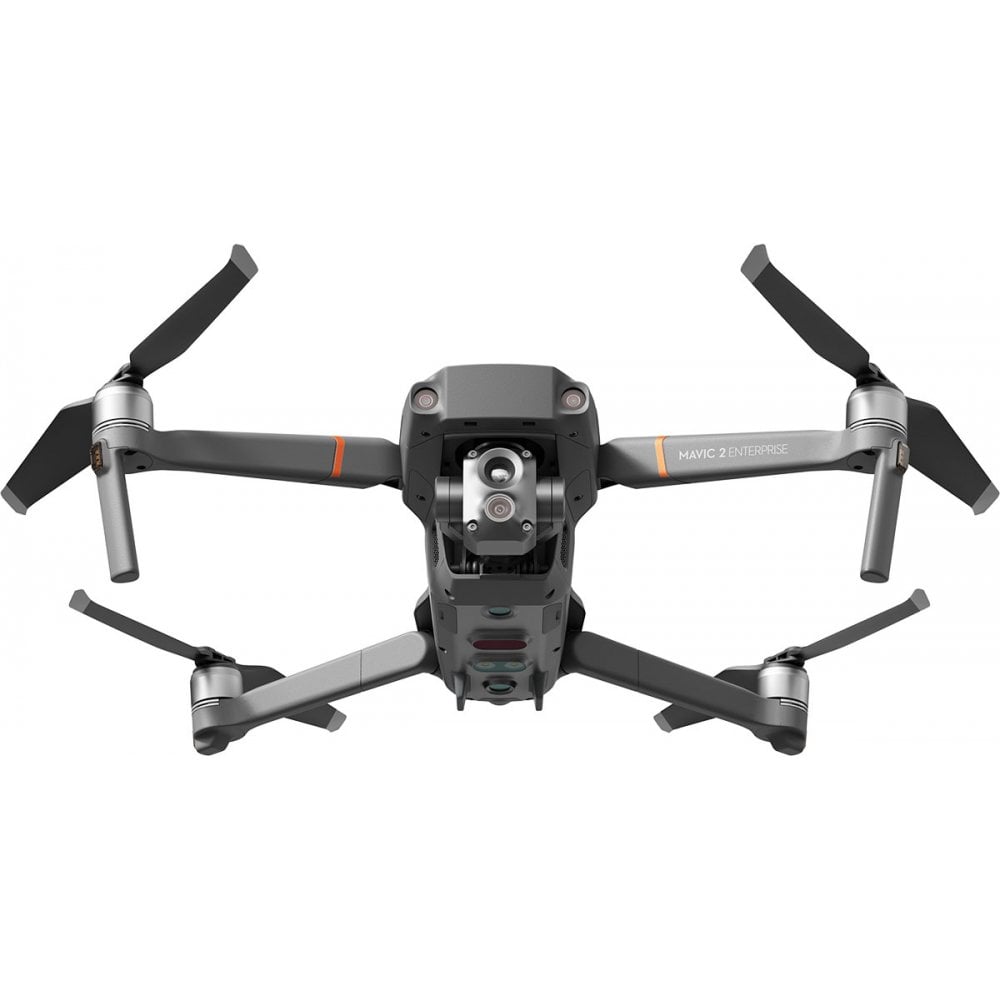

Внешний вид

Гибридная камера

Является ключевым компонентом входящим в основной пакет доработок коммерческой версии портативного дрона. Разработчик оснастил M2EA новой ещё более производительной гибридной камерой, построенной на тандеме из двух матриц для реализации одновременной термальной и визуальной съёмки высокого разрешения.

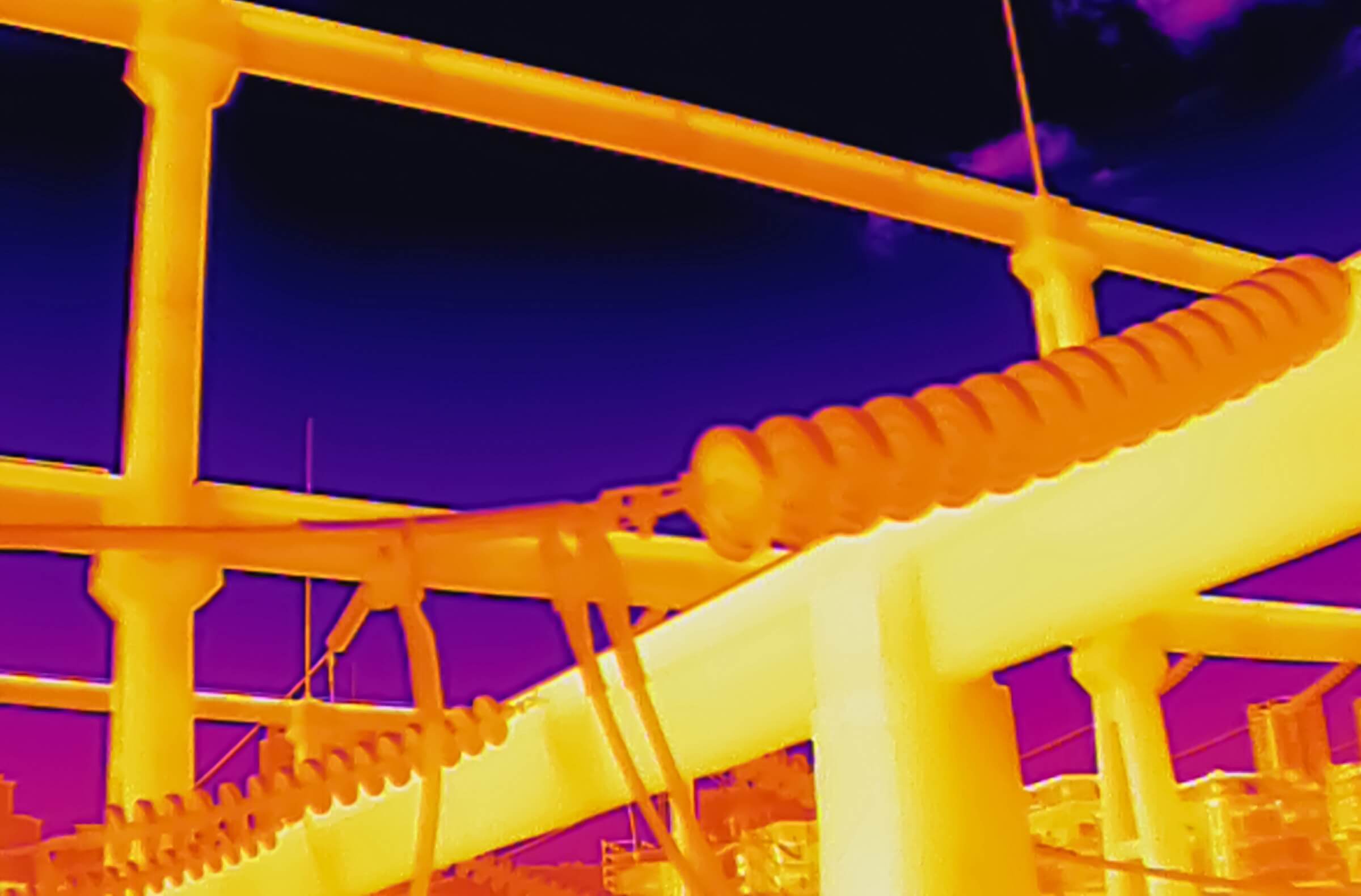

Термальная съёмка

Встроенная термоматрица с высоким разрешением поддерживающая методы точечного и объёмного измерения температуры позволит корпоративным пользователям оперативно определять текущее состояние объектов и принимать на основании полученных данных обоснованные решения на месте. В арсенале термальной камеры: макс. разрешение: 640 × 512 при 30Гц; точность измерения температуры ±2°C; 16-кратный цифровой зум.

Визуальная съёмка

Визуальная камера получила не менее мощный потенциал позволяющий серьёзно расширить эффективность дрона. В отличии от предшественника построена на 48Мп 1/2-дюймовой CMOS матрице. Обеспечивает запись видео в 4K/FHD режиме при 30 кадрах в секунду с возможностью 32-картного цифрового зумирования (Зум без потерь: 4x).

Разработчик отмечает, что 4-кратный зум без потерь доступен только для FHD режима.

Режимы визуализации

Для обеспечения максимальной работоспособности оператор может выводить на основной экран аппаратуры управления получаемую видеокартинку в трех режимах: Термальный/Визуальный/Термальный + Визуальный.

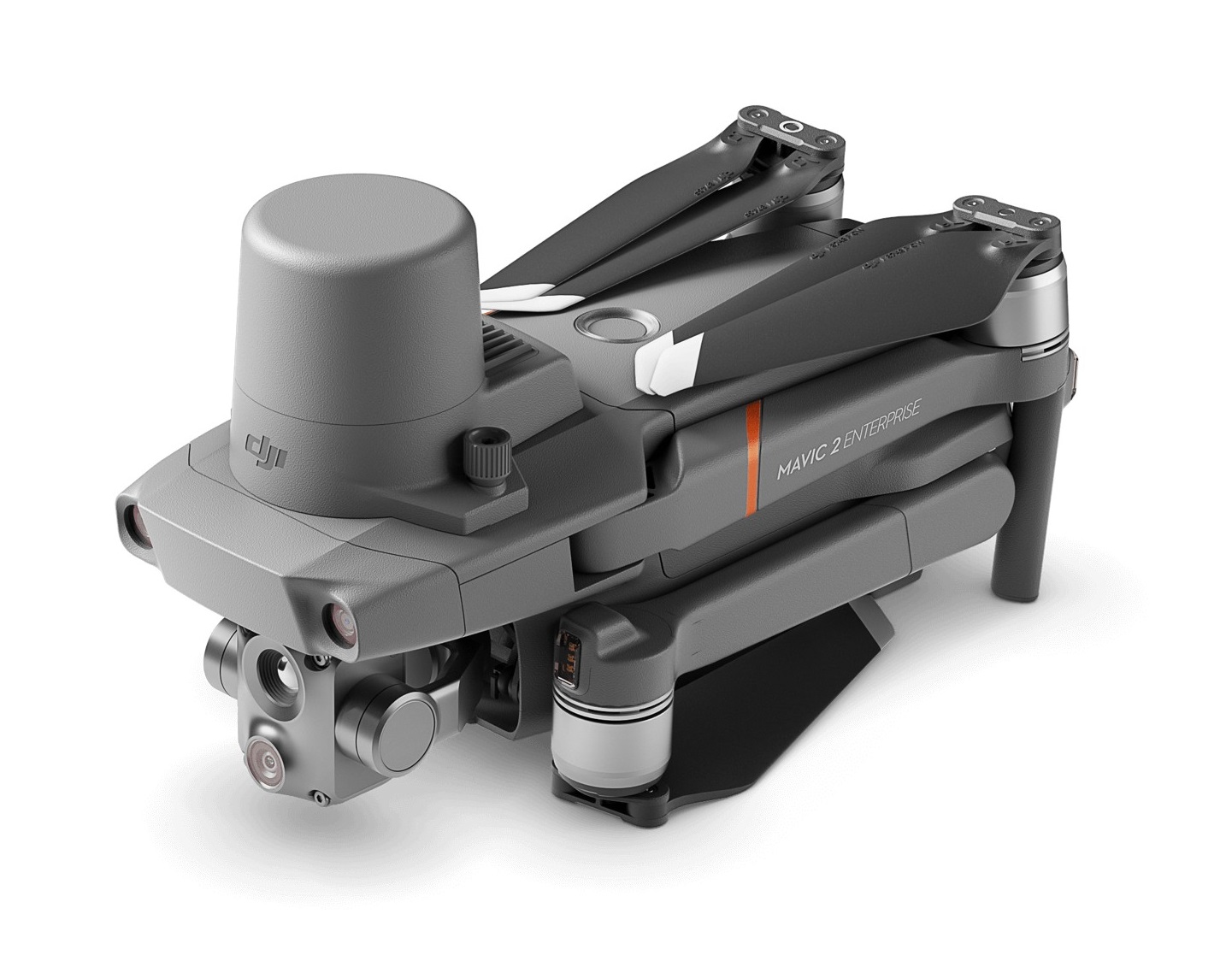

RTK модуль

Для достижения максимально точного позиционирования, систему M2EA можно дооснастить RTK модулем. RTK тандем позволит корпоративным пользователям создавать до 240 путевых точек для реализации автономных детальных инспекций независимо от сложности окружающей обстановки.

RTK модуль не входит в стандартный комплект полезной нагрузки и приобретается отдельно.

OcuSync 2.0

Второе поколение цифровой технологии видеопередачи OcuSync позволяющей переключаться между частотами 2.4ГГц и 5.8ГГц исходя из уровня загруженности канала. Обеспечивает более устойчивое к помехам соединение, расстояние FPV удаления до 10 км, качество видеопотока до 1080p, скорость скачивания 40 Мбит/с и лучшее время задержки до 120 мс.

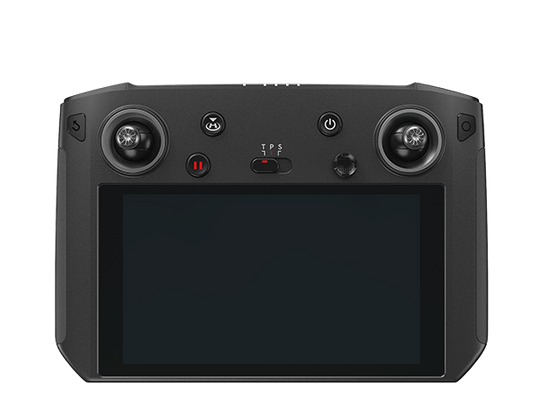

DJI Smart Controller

Ещё одно не менее важное нововведение пришедшее в коммерческую серию дронов Enterprise. Портативная мультифункциональная аппаратура управления с встроенным сверхъярким 5.5-дюймовым дисплеем с разрешением 1080p, обеспечивающем чёткое отображение выводимой информации даже при прямом солнечном свете. Помимо предустановленного приложения DJI Pilot, поддерживает и сторонние приложения для реализации индивидуальных задач. Идёт по умолчанию в стандартном комплекте.

Макс. гибкость в эксплуатации

Лёгкий и портативный M2EA можно поднять в воздух менее чем за минуту. Для достижения максимальной оперативности при выполнении лётных миссий разработчик увеличил скорость подъёма и спуска.

Питание

Питание Mavic 2 Enterprise Advanced осталось неизменным по сравнению с предшественниками серии. Дрон оснащается интеллектуальной четырех баночной (15.4В) литий-полимерной аккумуляторной батареей ёмкостью 3850мАч 59.29Втч. Обеспечивает максимальное время полёта — 31 мин (результат получен в штиль, при постоянной скорости горизонтального полёта 25км/ч). Время зарядки составляет приблизительно 90 минут.

Подогрев

Традиционно для коммерческой серии дронов питание получило функцию самонагрева. Может активироваться как автоматически, так и в ручную, когда температура окружающего воздуха находится в интервале от -10°C до +6°C, а текущий уровень заряда АКБ выше 50%. Для активации функции самонагрева выключенной батареи, необходимо нажать и удерживать кнопку включения АКБ в течении 5 секунд. Если аккумулятор установлен в дрон и включён, то функция активируется автоматически.

Полезная нагрузка

Исходя из возможных сфер применения дрона, разработчик стандартно комплектует Mavic 2 Enterprise Advanced тремя вариантами полезной нагрузки:

  1. M2E Spotlight — двойной прожектор яркостью 2400 люмен. Реализован для выполнения миссий в условиях недостаточной видимости. Spotlight незаменим в поиске и спасении, а также в инспектировании.
  2. M2E Speaker — громкоговоритель с максимальным уровнем звукового давления 100дБ (на расстоянии 1м). Позволяет пилоту при необходимости воспроизводить голосовые сообщения с целью поддержания прямой связи с людьми находящимися в непосредственной близости от беспилотника. Может работать в двух режимах: 1. Воспроизведение голосовых сообщений (до 10 голос. сообщений), предварительно записанных посредством мобильного приложения DJI Pilot. 2. Передача голосовых сообщений в режиме реального времени. Незаменим в ходе спасательных операций и ЧС.
  3. M2E Beacon — предназначен для соответствия стандартам Федерального авиационного управления США (FAA). Главная особенность Beacon это яркий проблесковый строб, видимый на расстоянии 4.8 км. Обеспечивает дополнительную осведомленность в занимаемом воздушном пространстве для других пилотов осуществляющих пилотирование неподалёку, позволяя тем самым более безопасно выполнять миссии в условиях низкой освещенности либо ночью.

RTK модуль не входит в стандартный комплект полезной нагрузки и приобретается отдельно.

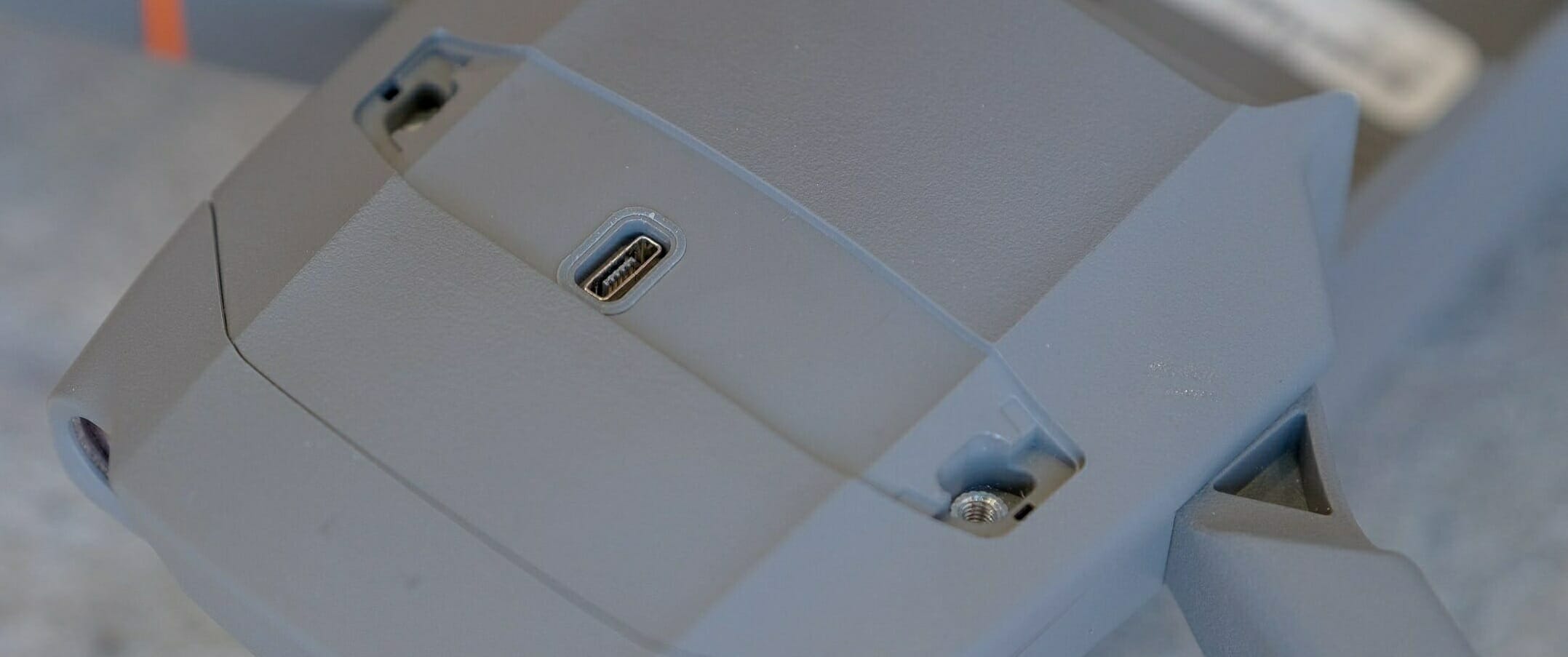

*Монтажное место полезной нагрузки, сопрягаемой с дроном посредством micro USB порта и двух крепежных винтов.

DJI AirSense

DJI AirSense — технология обеспечивающая дополнительный уровень безопасности при пилотировании в условиях переполненного воздушного пространства, либо в непосредственной близости реализации сложных миссий, таких как подавление пожаров, ликвидация последствий катастрофы, мониторинг инфраструктур. В основе системы AirSense встроенный приёмник, позволяющий посредством ADS-B сигналов* в режиме реального времени получать оповещения от ближайших воздушных судов об их текущем местоположении. Все полученные данные отражаются на встроенном дисплее аппаратуры управления через мобильное приложение DJI Pilot.

*ADS-B (Automatic dependent surveillance-broadcast) или АЗН-В (автоматическое зависимое наблюдение-вещание) — технология, позволяющая как лётчикам в кабине воздушного судна, так и авиадиспетчерам, наблюдать движение воздушных судов с большей точностью, чем это было доступно ранее, а также получать аэронавигационные данные.

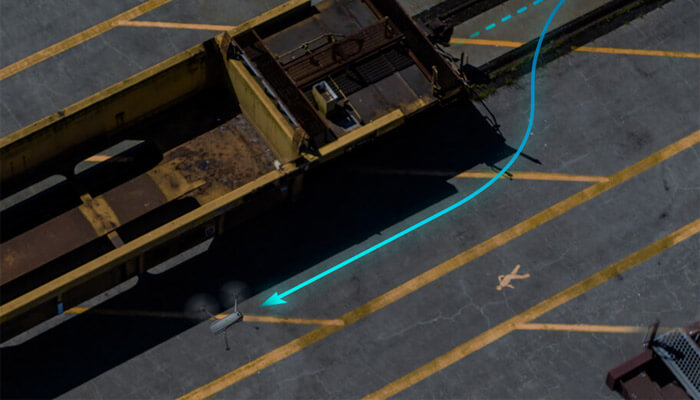

APAS

APAS (Advanced Pilot Assistance System) — результат обширных исследований DJI по расчёту оптимальной траектории полёта. Система помощи пилоту APAS автоматически корректирует траекторию облёта встречающихся на пути дрона препятствий, обеспечивая тем самым простоту использования БЛА и максимальную безопасность. APAS создаёт маршрут в режиме реального времени, что позволяет беспилотнику заблаговременно планировать возможные пути облёта.

Защита паролем

Функция «Защита паролем» позволяет исключить несанкционированный доступ к беспилотнику и встроенному накопителю, ёмкость которого составляет 24Гб. Когда функция активна, аутентификация паролем будет проводится каждый раз, когда активируется дрон, осуществляется сопряжение аппаратуры управления с дроном, а также при доступе к данным встроенного накопителя через ПК. Все данные остаются под защитой даже если дрон получит физические повреждения.

Кроме того, пользователи M2EA предъявляющие повышенные требования к защите данных могут воспользоваться локальным режимом работы DJI (Local Data Mode). Активация режима останавливает любой обмен данными между сопряжённым мобильным устройством и сетью интернет, обеспечивая тем самым дополнительные гарантии безопасности для операторов связанных с критической инфраструктурой, правительственными проектами, либо другими более сложными задачами.

GPS timestamping

GPS timestamping — функция фиксирующая время, дату и местоположение каждого записанного изображения (GPS координаты), гарантируя тем самым независимую достоверность полученных данных, которые в последствии можно использовать в судебных разбирательствах.

Discreet Mode

Режим «Невидимки» отключающий всю бортовую иллюминацию дрона для реализации миссий требующих незаметного перемещения, особенно в ночные часы.

DJI Pilot

Проверенное временем мобильное приложение, разработанное специально для корпоративных пользователей, позволяющее максимально реализовать заложенный производителем потенциал коммерческой версии беспилотника. По умолчанию предустановлено в программном обеспечении аппаратуры управления DJI Smart Controller.

Mobile SDK

Благодаря широкому выбору мобильных приложений сторонних производителей корпоративные пользователи могут в полной мере раскрыть потенциал беспилотника и тем самым найти решения для особых задач. Mobile SDK обеспечивает персонализированную разработку мобильных приложений для дрона Mavic 2 Enterprise Advanced.

Цена и доступность

На текущий момент новый DJI Mavic 2 Enterprise Advanced доступен для предварительного заказа. Поставки начнутся в первом квартале 2021 года. Для уточнения цен необходимо связаться с местными партнерами DJI Enterprise.

FAQ

Дрон

В. В чем разница между M2E Advanced и M2E Dual?
О. M2EA оптимизирован для быстрого развертывания в различных промышленных применениях. Тепловое разрешение было улучшено до 640 × 512 пикселей, а разрешение визуальной камеры в 4 раза лучше, чем у M2E Dual. А также был добавлен RTK модуль и оптимизированы характеристики полёта и режим полёта по точкам.

В. Является ли M2EA водонепроницаемым?
О. Нет. Пожалуйста, не осуществляйте полёт в дождливую/снежную погоду.

В. Есть ли оптический зум на визуальной камере M2EA?
О. Нет. Визуальная камера M2EA поддерживает 32-кратный цифровой зум.

В. Поддерживает ли M2EA возможность смены камер? Могу ли я поменять камеру на камеру от дронов серии M2E?
О. Взаимозаменяемость камер в настоящее время не поддерживается.

В. Будет ли тепловизионная камера делать снимки, когда M2EA выполняет автоматический полёт по точкам, картографическую миссию или 3D миссию (Oblique Mission)?
О. Да. Во время этих миссий на SD-карте будут храниться два типа изображений (визуальное и тепловое).

Аппаратура управления

В. Можно ли использовать пульт дистанционного управления от Mavic 2 Enterprise или Mavic 2 Enterprise Dual с Mavic 2 Enterprise Advanced (M2EA)?
О. DJI Smart Controller совместим со всеми тремя моделями. Но пульт дистанционного управления от M2E/M2ED не поддерживается M2EA.

Программное обеспечение

В. С каким приложением совместим M2EA?
О. DJI Pilot (версия для Android) и сторонние приложения, разработанные с использованием DJI MSDK.

В. Могу ли я измерить температуру на тепловых изображениях, сделанных с помощью M2EA при постобработке?
О. Да. Более подробная информация о программном обеспечении для постобработки появится в ближайшее время.

В. Сколько путевых точек я могу установить в миссии?
О. Благодаря оптимизации режима полёта по точкам, вы можете установить до 240 путевых точек в каждой миссии.

В. Будет ли M2EA поддерживать версию DJI Pilot для iOS?
О. Нет.

В. Могу ли я добавить водяной знак с отметкой времени к фотографиям, сделанным M2EA?
О. Да, это поддерживается только на фотографиях в видимом свете.

В. Как мне запустить обновление прошивки на M2EA?
О. 1. Подключитесь к компьютеру и используйте DJI Assistant 2 для Mavic, чтобы обновить прошивку для дрона и пульта дистанционного управления; 2. Запустите обновления в приложении DJI Pilot.

В. Поддерживает ли FlightHub M2EA?
О. Нет.

В. Могу ли я использовать M2EA для аэросъемки?
О. M2EA не был разработан специально для удовлетворения требований к точности для аэросъёмки, но вы можете использовать видимый свет или инфракрасные камеры для захвата изображений в картографических миссиях в приложении DJI Pilot.

Аксессуары

В. Какие аксессуары из серии Mavic 2 Enterprise совместимы с M2EA?
О. Транспортировочный кейс, транспортировочная сумка, динамик, прожектор, маяк, расширенная крышка порта, батареи, пропеллеры, зарядные устройства и зарядная станция.

В. Укладывается ли M2EA с установленным RTK модулем в транспортировочный кейс?
О. Да.

В. Совместим ли модуль RTK M2EA с Mavic 2 Enterprise и Mavic 2 Enterprise Dual?
О. Модуль RTK совместим только с M2EA и не поддерживает использование с M2E или M2ED.

В. Поддерживается ли PPK на M2EA?
О. Нет.

В. Можно ли использовать M2EA с мобильной станцией D-RTK 2 от Phantom 4 RTK или от серии Matrice?
О. M2EA в настоящее время несовместима с мобильной станцией D-RTK 2. Пожалуйста, подключитесь к сети NTRIP.
