DJI Mavic 2 Enterprise Dual: с новой гибридной тепловизионной камерой
Содержание
- 1 Введение
- 2 Особенности
- 3 Комплектация
- 4 Спецификация
- 5 M2ED термальная камера
- 6 Внешний вид
- 7 Моторы
- 8 Камера
- 9 Питание
- 10 Полезная нагрузка
- 11 Аутентификация пользователя
- 12 DJI AirSense
- 13 FlightAutonomy 2.0
- 14 APAS
- 15 GPS timestamping
- 16 OcuSync 2.0
- 17 Управление
- 18 DJI Pilot
- 19 DJI FlightHub
- 20 Режим Discreet
- 21 Цена
- 22 Видео
Введение
Спустя месяц после релиза коммерческой версии дрона Mavic 2 Enterprise, компания DJI Innovations анонсирует ещё одну модель портативного беспилотника — Mavic 2 Enterprise Dual. Отличительной особенностью новинки стала новая гибридная тепловизионная камера разработанная в тесном сотрудничестве с FLIR Systems. Благодаря чему у коммерческих пользователей появился ещё один надёжный инструмент позволяющий в сложных условиях быстро и безопасно реализовывать поставленные задачи.
Особенности
- Гибридная тепловизионная камера
- Три варианта полезной нагрузки в комплекте
- Защита беспилотника и данных паролем
- GPS timestamping
- Мобильное приложение DJI Pilot
- Полётный веб-центр DJI FlightHub
- DJI AirSense
- Мощная силовая установка с пониженной шумностью
- Максимальная скорость горизонтального полёта 72 км/ч
- Подогрев аккумуляторной батареи дрона
- Цифровая технология видеопередачи OcuSync 2.0
- Передача видеопотока в качестве 1080p
- Расстояние FPV удаления до 10 км
- Максимальный битрейт 100Мбит/с
- Максимальное время полёта 31 минута
- Распознавание препятствий по шести направлениям
- Продвинутая система помощи пилоту APAS
- Режим «Discreet»
- 24Гб встроенной памяти + возможность расширения посредством SD карт объёмом до 128Гб
- Готов к работе из коробки
Комплектация
Беспилотник реализуется в единственной комплектации — Mavic 2 Enterprise Dual Edition. Дополнительно доступен комплект дооснащения — Fly More Kit. Для заказа рекомендуется обратиться к ближайшему официальному дилеру DJI, либо отправить свою контактную информацию через официальный сайт, чтобы с вами смогли связаться.
В комплект войдут:
- Mavic 2 Enterprise Dual
- Аппаратура управления
- Аккумуляторная батарея
- 4 × несущих винта (2CW/2CCW)
- 2 × запасных несущих винта (1CW/1CCW)
- M2E Spotlight
- M2E Beacon
- M2E Speaker
- Зарядное устройство
- Переходник для зарядки аппаратуры управления
- Транспортировочный кейс
В комплект Fly More Kit войдут:
- 2 × аккумуляторные батареи
- Зарядная док-станция 220В
- Автомобильная зарядка 12В
- USB коннектор
- 2 × несущих винта (1CW/1CCW)
- Транспортировочная сумка
Спецификация
Дрон
| Взлётный вес (с учётом доп. полезной нагрузки): | 905 гр |
| Размеры (Д × Ш × В): | В сложенном состоянии: 214 × 91 84 мм В полётном состоянии: 322 × 242 × 84 мм В полётном состоянии + Spotlight: 322 × 242 × 114 мм В полётном состоянии + Beacon: 322 × 242 × 101 мм В полётном состоянии + Speaker: 322 × 242 × 140 мм |
| Диагональное расстояние: | 354 мм |
| Макс. практический потолок над уровнем моря: | 6000м |
| Макс. скорость взлёта: | 18 км/ч (S-режим) 14 км/ч (P-режим) 14 км/ч (S-режим с полезной нагрузкой на борту) 14 км/ч (P-режим с полезной нагрузкой на борту) |
| Макс. скорость снижения: | 10 км/ч (S-режим) 10 км/ч (P-режим) |
| Макс. скорость горизонтального полёта (над уровнем моря, без ветра): | 72 км/ч (S-mode) 50 км/ч (P-mode) |
| Макс. время полёта (без ветра): | 31 мин (при постоянной скорости 25км/ч) |
| Макс. время зависания (без ветра): | 29 мин 27 мин (Beacon включён) 28 мин (Beacon выключен) 22 мин (Spotlight включён) 26 мин (Spotlight выключен) 25 мин (Speaker включён) 26 мин (Speaker выключен) |
| Макс. скорость ветра для реализации уверенного полёта: | 10м/с |
| Макс. угол наклона: | 35°(S-режим) 25° (P-режим) |
| Макс. угловая скорость: | 200°/с (S-режим) 100°/с (P-режим) |
| Диапазон раб. температур: | -10°до 40℃ |
| Спутниковое позиционирование: | GPS+GLONASS |
| Диапазон точности зависания: | По вертикали: ±0.1м (позиционирование посредством сенсоров) ±0.5м (при спутниковом позиционировании) По горизонтали: ±0.3м (позиционирование посредством сенсоров) ±1.5м (при спутниковом позиционировании) |
| Диапазон раб. частот: | 2.400ГГц – 2.4835ГГц 5.725ГГц – 5.850ГГц |
| Мощность передачи (EIRP): | 2.4ГГц FCC：≤26 дБм CE: ≤20 дБм SRRC: ≤20 дБм MIC: ≤20 дБм 5.8ГГц FCC：≤26 дБм CE: ≤14 дБм SRRC: ≤26 дБм |
| Объём встроенного накопителя: | 24Гб |
Сенсорная система
| Направления распознавания препятствий: | Слева/Справа, Сверху/Снизу, Спереди/Сзади |
| Фронтальные сенсоры: | Диапазон точного измерения: 0.5-20м Общий диапазон: 20-40м Скорость обнаружения препятствий: ≤ 14м/с FOV: горизонтальный: 40°, вертикальный: 70° |
| Задние сенсоры: | Диапазон точного измерения: 0.5-16м Общий диапазон: 16-32м Скорость обнаружения препятствий: ≤ 12м/с FOV: горизонтальный: 60°, вертикальный: 77° |
| Верхние сенсоры: | Диапазон точного измерения: 0.1-8м |
| Нижние сенсоры: | Диапазон точного измерения: 0.5-11м Общий диапазон: 11-22м |
| Боковые сенсоры: | Диапазон точного измерения: 0.5-10м Скорость обнаружения препятствий: ≤ 8м/с FOV: горизонтальный: 80°, вертикальный: 65° |
| Рабочие условия: | Фронтальные, задние и боковые датчики: Поверхность с видимой текстурой, уровень освещенности >15лк Верхние датчики: Диффузно-отражающая поверхность, коэффициент отражения >20% (стены, деревья, люди и т.д.) Нижние датчики: Поверхность с видимой текстурой, уровень освещенности >15лк Диффузно-отражающая поверхность, коэффициент отражения >20% (стены, деревья, люди и т.д |
Пульт управления
| Диапазон рабочих частот: | 2.400–2.483ГГц; 5.725-5.850ГГц |
| Макс. дальность передачи сигнала: | 2.400–2.483ГГц; 5.725-5.850ГГц FCC: 10000м CE: 6000м SRRC: 6000м MIC: 6000м |
| Диапазон рабочих температур: | 0° до +40℃ |
| Мощность передатчика (ЭИИМ): | 2.400–2.483ГГц FCC: ≤26дБм CE: ≤20дБм SRRC: ≤20дБм MIC: ≤20дБм 5.725-5.850ГГц FCC: ≤26 дБм CE: ≤14 дБм SRRC: ≤26 дБм |
| Аккумулятор: | встроенный, ёмкостью 3950мАч |
| Рабочий ток/напряжение: | 1800мА/3.83В |
| Размер совместимых моб. устройств: | Макс. длина: 160мм; макс. Толщина: 6.5–8.5мм |
| Размеры пульта (Д × Ш × В): | В сложенном состоянии: 145 × 80 × 48мм В полётном состоянии: 190 × 115 × 100мм |
| Типы разъёмов: | Lightning, Micro USB(Type-B), USB-C |
Подвес
| Механический диапазон углов вращения: | Наклон: -135° до 45° Поворот: -100° до 100° |
| Рабочий диапазон углов вращения: | -90° до 30° Поворот: -75° до 75° |
| Стабилизация: | 3-осевая механическая (tilt, roll, pan) |
| Макс. скорость управления (наклон): | 120°/с |
| Диапазон угловых вибраций: | ±0.005° |
Камера
M2ED термальная камера
| Матрица: | Неохлаждаемый микроболометр VOx |
| Объектив: | Горизонтальный угол обзора: 57° Диафрагма: f/1.1 |
| Разрешение: | 160 × 120 |
| Шаг пикселя: | 12мкм |
| Спектральный диапазон: | 8-14мкм |
| Размер изображения: | 640 × 480 (4:3); 640 × 360 (16:9) |
| Режимы фотосъёмки: | Покадровая Серийная съёмка: 3/5/7 кадров |
| Режимы видеосъёмки: | 640 × 360 при 8.7 кадр/с |
| Точность: | В режиме высокой чувствительности: макс. ±5% (характерное значение) В режиме низкой чувствительности: макс. ±10% (характерное значение) |
| Диапазон сцены: | В режиме высокой чувствительности: -10°С до +140°C В режиме низкой чувствительности: -10°С до +400°C |
| Фото формат: | JPEG |
| Видео формат: | MP4/MOV (MPEG-4 AVC/H.264) |
M2ED Визуальная камера
| Матрица: | 1/2.3″ CMOS Число эффективных пикселей: 12 миллионов |
| Объектив: | FOV: приблизительно 85° 24мм (эквивалент формата 35 мм) Диафрагма: f/2.8 Фокус: от 0.5м до ∞ |
| Диапазон ISO: | Видео: 100-3200 (авто) Фото: 100-1600 (авто) |
| Макс. размер изображения: | 4056 × 3040 (4:3); 4056 × 2280 (16:9) |
| Режимы фотосъёмки: | Покадровая Серийная съёмка: 3/5/7 кадров Интервальная (2/3/5/7/10/15/20/30/60с) |
| Режимы видеосъёмки: | 4K Ultra HD: 3840 × 2160 при 30кадр/с 2.7K: 2688 × 1512 при 30 кадр/с FHD: 1920 × 1080 при 30кадр/с |
| Макс. битрейт видео: | 100Мбит/с |
| Фото формат: | JPEG |
| Видео формат: | MP4/MOV (MPEG-4 AVC/H.264 |
Интеллектуальная батарея
| Тип: | Литий-полимерная 4S |
| Ёмкость: | 3850мАч |
| Напряжение: | 15.4В |
| Макс. напряжение зарядки: | 17.6В |
| Мощность: | 59.29Втч |
| Масса нетто: | 297гр |
| Диапазон температур зарядки: | +5℃ до +40℃ |
| Макс. мощность зарядки: | 80Вт |
| Время зарядки: | 90 мин |
| Способы активации самонагрева АКБ: | Ручное/Автоматическое |
| Диапазон температур для самонагрева: | -10℃ до +6℃ |
| Макс. продолжительность самонагрева: | 500с |
| Макс. мощность нагрева: | 55Вт |
Моб. приложение
| Система передачи видеопотока: | OcuSync 2.0 |
| Имя: | DJI Pilot |
| Качество трансляции: | Пульт дистанционного управления: 720p при 30 кадр/с; 1080p при 30 кадр/с |
| Задержка сигнала: | 120-130мс |
| Макс. битрейт трансляции: | 40Мбит/с |
| Системные требования: | iOS 9.0 и выше, Android 4.4.0 и выше |
Поддерживаемые SD карты
| Поддерживаемые SD: | Micro SD макс. ёмкостью 128Гб и скоростью Чтения/Записи до UHS-I Speed Grade 3 |
M2E Spotlight
| Размеры: | 68 × 60 × 41мм |
| Тип порта: | USB Micro-B |
| Рабочий диапазон: | 30м |
| Макс. мощность: | 26Вт |
| Освещённость: | FOV 17°, Макс: 11лк, 30м по прямой |
M2E Beacon
| Размеры: | 68 × 40 × 27.8мм |
| Тип порта: | USB Micro-B |
| Мощность: | 1.6Вт |
| Контролируемый диапазон: | 5000м |
| Интенсивность: | Мин. угол: 55cd Интенсивность света: 157cd |
M2E Speaker
| Размеры: | 68 × 55 × 65мм |
| Тип порта: | USB Micro-B |
| Макс. мощность: | 10Вт |
| Децибел: | 100дБ на расстояние 1м |
| Битрейт: | 16 кбит/с |
Прочее
| Примечания: | Функция распознавания препятствий во всех направлениях позволяет выявлять препятствия слева/справа, сверху/снизу, впереди/сзади. По левому и правому борту она работает только в режиме Tripod (Штатив). 360º-градусное распознавание препятствий не обеспечивается. Гарантия DJI не распространяется на повреждения, полученные при полете влево или вправо, даже если полёт осуществлялся в режиме Tripod. Будьте осторожны при управлении Mavic 2 и следите за оповещениями в приложении. |
Внешний вид

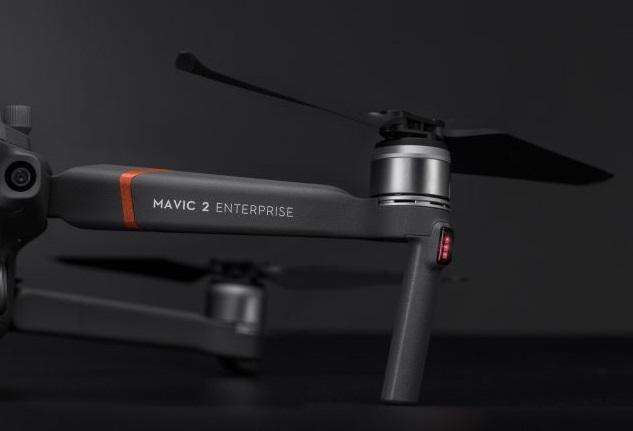

Моторы
Мощные бесколлекторные моторы M2E Dual работают в тандеме с регуляторами скорости с синусоидальным приводом ESC FOC (Field Oriented Control) и малошумными несущими винтами. Потенциал силовой установки дрона позволяет развивать скорость горизонтального полёта до 72 км/ч при наименьшем уровне шума.
Камера
Mavic 2 Enterprise Dual получил гибридную тепловизионную камеру установленную в 3-осевом механическом подвесе. В основе 4К-сенсор для захвата видимого света работающий в тандеме с тепловой микрокамерой FLIR Lepton® для захвата тепловых данных. Вместе эти датчики позволяют пилотам выполнять полёты в ночные часы, а также летать в сложных дневных условиях, таких как туман и дым. В распоряжении пользователя 4 интеллектуальных режима отображения, доступных в приложении управления полётом DJI Pilot:

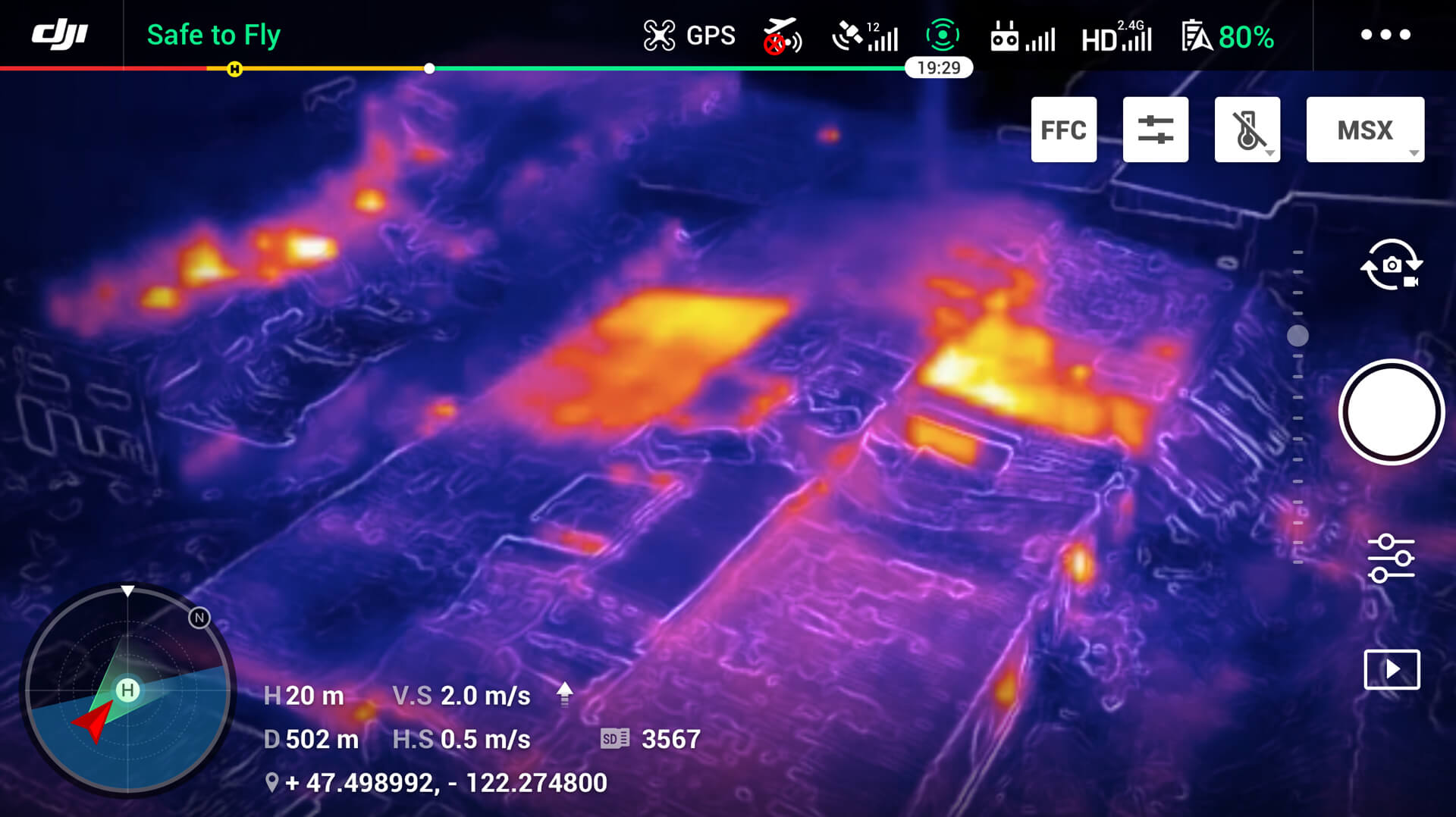

- FLIR MSX® — запатентованная FLIR MSX, или мультиспектральная динамическая визуализация, наносит на тепловизионные изображения высококачественные детали видимого света в реальном времени для улучшения визуальных деталей, помогая пилотам быстро идентифицировать и интерпретировать важные данные, которые могут быть не сразу видны невооружённым глазом.
- Spot Meter — отображает среднюю температуру объекта, помогая пилотам контролировать и измерять критические или опасные объекты, сохраняя при этом безопасное расстояние.
- Area Measurement — отображает среднюю, минимальную и максимальную температуру, а также соответствующие местоположения каждой области, что позволяет инспекторам быстро оценивать объекты и определять, может ли имущество перегреваться.
- Изотерма — позволяет пилотам назначать для отображения определенные диапазоны температур с использованием пользовательской цветовой палитры, чтобы объекты в диапазоне отражали более высокий контраст и лучшую видимость. Эта функция включает в себя гибко настраиваемые профили, которые помогут пилотам задействованным в поиске и спасении в обнаружении людей, а также пожарным в определении горячих точек.
Питание
Mavic 2 Enterprise Dual оснащается интеллектуальной четырех баночной (15.4В) литий-полимерной аккумуляторной батареей ёмкостью 3850мАч 59.29Втч. Обеспечивает максимальное время полёта — 31 мин (в штиль, с постоянной скоростью 25км/ч). Время зарядки около 90 минут.
Подогрев
Аккумулятор дрона получил функцию самонагрева. Может активироваться автоматически и в ручную, когда температура окружающего воздуха находится в интервале от -10°C до +6°C, а текущий уровень заряда АКБ выше 50%. Для активации функции самонагрева выключенной батареи, необходимо нажать и удерживать кнопку включения АКБ в течении 5 секунд. Если аккумулятор установлен в дрон и включён, то функция активируется автоматически.
Полезная нагрузка
Исходя из возможных сфер применения дрона, разработчик комплектует Mavic 2 Enterprise Dual тремя вариантами полезной нагрузки:
- M2E Spotlight — двойной прожектор яркостью 2400 люмен. Реализован для выполнения миссий в условиях недостаточной видимости. Spotlight незаменим в поиске и спасении, а также в инспектировании.
- M2E Speaker — громкоговоритель с максимальным уровнем звукового давления 100дБ (на расстоянии 1м). Позволяет пилоту при необходимости воспроизводить голосовые сообщения с целью поддержания прямой связи с людьми находящимися в непосредственной близости от беспилотника. Может работать в двух режимах: 1. Воспроизведение голосовых сообщений (до 10 голос. сообщений), предварительно записанных посредством мобильного приложения DJI Pilot. 2. Передача голосовых сообщений в режиме реального времени. Незаменим в ходе спасательных операций и ЧС.
- M2E Beacon — предназначен для соответствия стандартам Федерального авиационного управления США (FAA). Главная особенность Beacon это яркий проблесковый строб, видимый на расстоянии 4.8 км. Обеспечивает дополнительную осведомленность в занимаемом воздушном пространстве для других пилотов осуществляющих пилотирование неподалёку, позволяя тем самым более безопасно выполнять миссии в условиях низкой освещенности либо ночью.
*Монтажное место полезной нагрузки, сопрягаемой с дроном посредством micro USB порта и двух крепежных винтов.

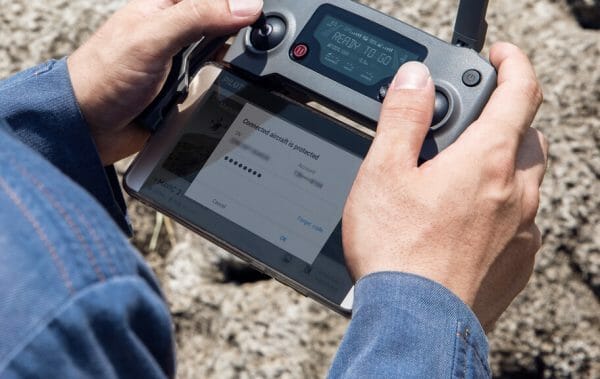

Аутентификация пользователя
Функция «Защита паролем» — позволяет исключить несанкционированный доступ к беспилотнику и встроенному накопителю, ёмкость которого для Mavic 2 Enterprise Dual увеличена до 24Гб (Mavic 2 Pro/Zoom — 8Гб). Когда функция активна, аутентификация паролем будет проводится каждый раз, когда активируется дрон, осуществляется сопряжение аппаратуры управления с дроном, а также при доступе к данным встроенного накопителя через ПК. Все данные остаются под защитой даже если дрон получит физические повреждения.
Кроме того, пользователи M2E Dual предъявляющие повышенные требования к защите данных могут воспользоваться локальным режимом работы DJI (Local Data Mode). Активация режима останавливает любой обмен данными между сопряжённым мобильным устройством и сетью интернет, обеспечивая тем самым дополнительные гарантии безопасности для операторов связанных с критической инфраструктурой, правительственными проектами, либо другими более сложными задачами.
DJI AirSense
DJI AirSense — ключевая технология обеспечивающая дополнительный уровень безопасности при пилотировании в условиях переполненного воздушного пространства, либо вблизи исполнения сложных задач, таких как подавление пожаров, ликвидация последствий катастрофы, мониторинге инфраструктур. В основе системы AirSense встроенный приёмник, позволяющий посредством ADS-B сигналов* в режиме реального времени получать оповещения от ближайших воздушных судов об их текущем местоположении. Все полученные данные отражаются на дисплее сопряжённого гаджета через мобильное приложение DJI Pilot.
ADS-B (Automatic dependent surveillance-broadcast) или АЗН-В (автоматическое зависимое наблюдение-вещание) — технология, позволяющая как лётчикам в кабине воздушного судна, так и авиадиспетчерам, наблюдать движение воздушных судов с большей точностью, чем это было доступно ранее, а также получать аэронавигационные данные.
FlightAutonomy 2.0
Обеспечивает всенаправленное распознавание препятствий используя полученные данные с 8 × оптических сенсоров и 2 × инфракрасных сенсоров:
- Фронтальные сенсоры — двойная система визуализации. Точность измерения до 20 метров. Диапазон определяемого расстояния от 20-40 метров. Позволяют определять препятствия и экстренно останавливать дрон на скорости до 50км/ч.
- Нижние сенсоры — двойная система визуализации. Точность измерения до 11 метров. Диапазон определяемого расстояния от 11-22 метров. Система работает в тандеме с инфракрасными сенсорами. Точность измерения до 8 метров. Комплекс обеспечивает стабильный полёт на высоте до 50 метров, а также безопасную посадку при условии определения поверхности. Дополнительная подсветка активируется при недостаточном освещении для корректной работы нижних сенсоров.
- Сенсоры слева и справа — одиночная система визуализации. Распознавание препятствий на скорости до 28км/ч. Обеспечивают безопасный полёт в режиме Tripod (Штатив).
- Задние сенсоры — двойная система визуализации. Точность измерения до 16 метров. Диапазон определяемого расстояния от 16-32 метров. Позволяют определять препятствия и экстренно останавливать дрон на скорости до 43 км/ч.

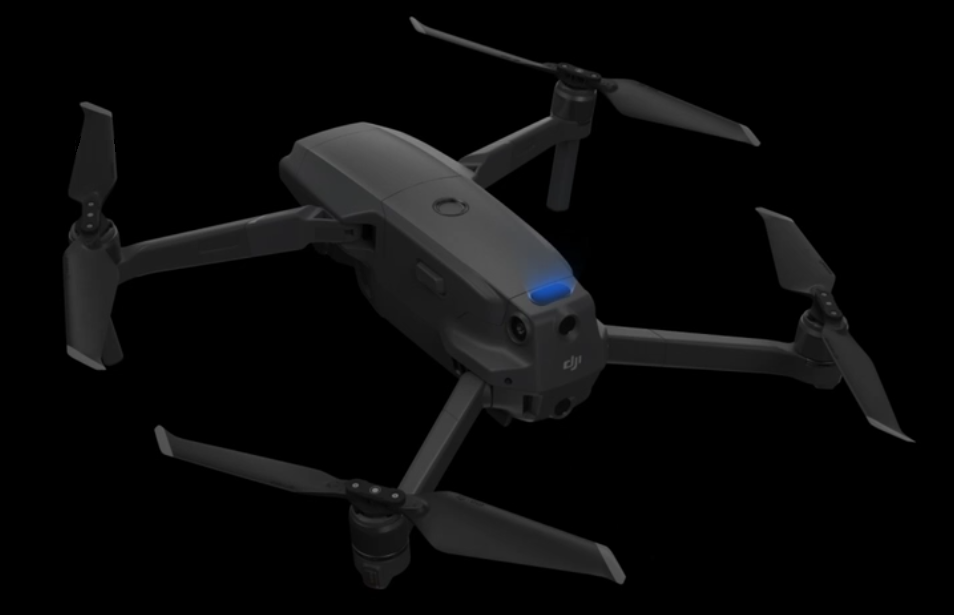

- Верхние сенсоры — система инфракрасных сенсоров. Точность измерения до 8 метров.
APAS
APAS (Advanced Pilot Assistance System) — это результат обширных исследований DJI по расчёту оптимальной траектории полёта. Система помощи пилоту APAS автоматически корректирует траекторию облёта встречающихся на пути дрона препятствий, обеспечивая тем самым простоту использования БЛА и максимальную безопасность. APAS создаёт маршрут в режиме реального времени, что позволяет беспилотнику заблаговременно планировать возможные пути облёта.

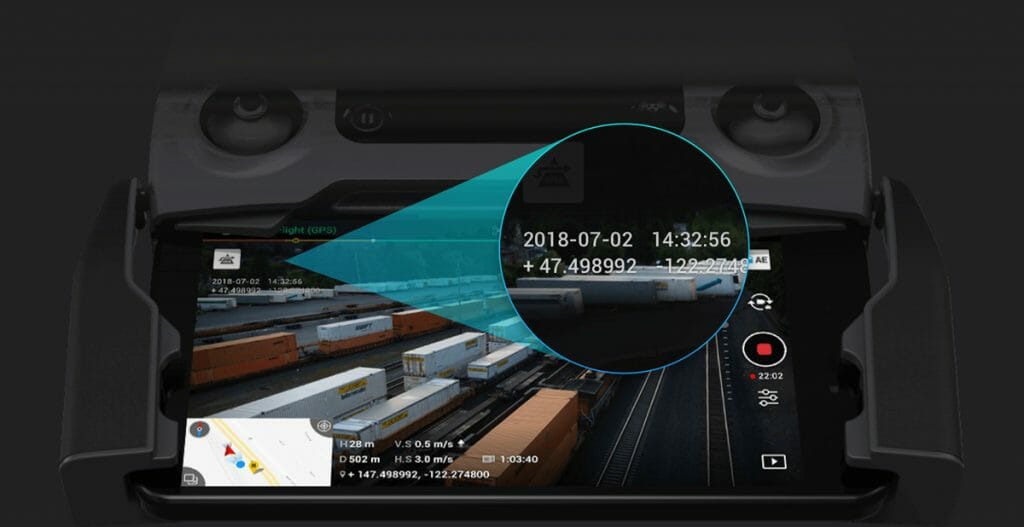

GPS timestamping
GPS timestamping — новая функция фиксирующая время, дату и местоположение каждого записанного изображения (GPS координаты), гарантируя тем самым независимую достоверность полученных данных, которые в последствии можно использовать в судебных разбирательствах.
OcuSync 2.0
Второе поколение цифровой технологии видеопередачи OcuSync благодаря способности переключаться между частотами 2.4ГГц и 5.8ГГц исходя из уровня загруженности канала, позволила улучшить устойчивость к помехам, увеличить расстояние FPV удаления до 10 км, поднять качество видеопотока до 1080p, повысить скорость скачивания до 40 Мбит/с и снизить время задержки до 120 мс.
Управление
Управление беспилотником реализовано посредством идущей в комплекте аппаратуры, сопряжённой со смартфоном/планшетом на базе IOS либо Android посредством мобильного приложения DJI Pilot. Стики управления съёмные. Всё в угоду компактности. Рабочий диапазон частот: 2.400ГГц – 2.4835ГГц/5.725ГГц – 5.850ГГц. В свободной от помех зоне обеспечивает расстояние FPV удаления до 10 км. Питание от встроенного LiPo аккумулятора ёмкостью 3950мАч. Время зарядки: 2ч 15 мин.
DJI Pilot
DJI Pilot — надёжное мобильное приложение, разработанное специально для корпоративных пользователей, позволяющее максимально реализовать заложенный производителем потенциал коммерческой версии беспилотника.
DJI FlightHub
DJI FlightHub — веб-центр для осуществления согласованного управления беспилотным парком DJI. Веб-центр позволит оператору получать живую телеметрию от каждого задействованного в миссии дрона, просматривать в режиме реального времени до четырёх видеопотоков одновременно, координировать и управлять всем рабочим процессом в онлайн режиме. Сервис доступен посредством веб-браузера.
Режим Discreet
Некое подобие режима «Невидимки» — отключает всю бортовую иллюминацию дрона для реализации миссий требующих незаметного перемещения, особенно в ночные часы.
Цена
Для заказа M2E Dual рекомендуется обратиться к ближайшему официальному дилеру DJI, либо отправить свою контактную информацию через официальный сайт, чтобы с вами смогли связаться. В настоящий момент цены на коммерческую версию дрона и комплект дооснащения производитель установил следующие:
- Mavic 2 Enterprise Dual Edition — 2 699$
- Комплект дооснащения Fly More Kit — 419$
Видео
Видео с квадрокоптером Mavic 2 Enterprise Dual в работе.
Квадрокоптер Mavic 2 Enterprise Dual на службе в полиции США.
