Введение

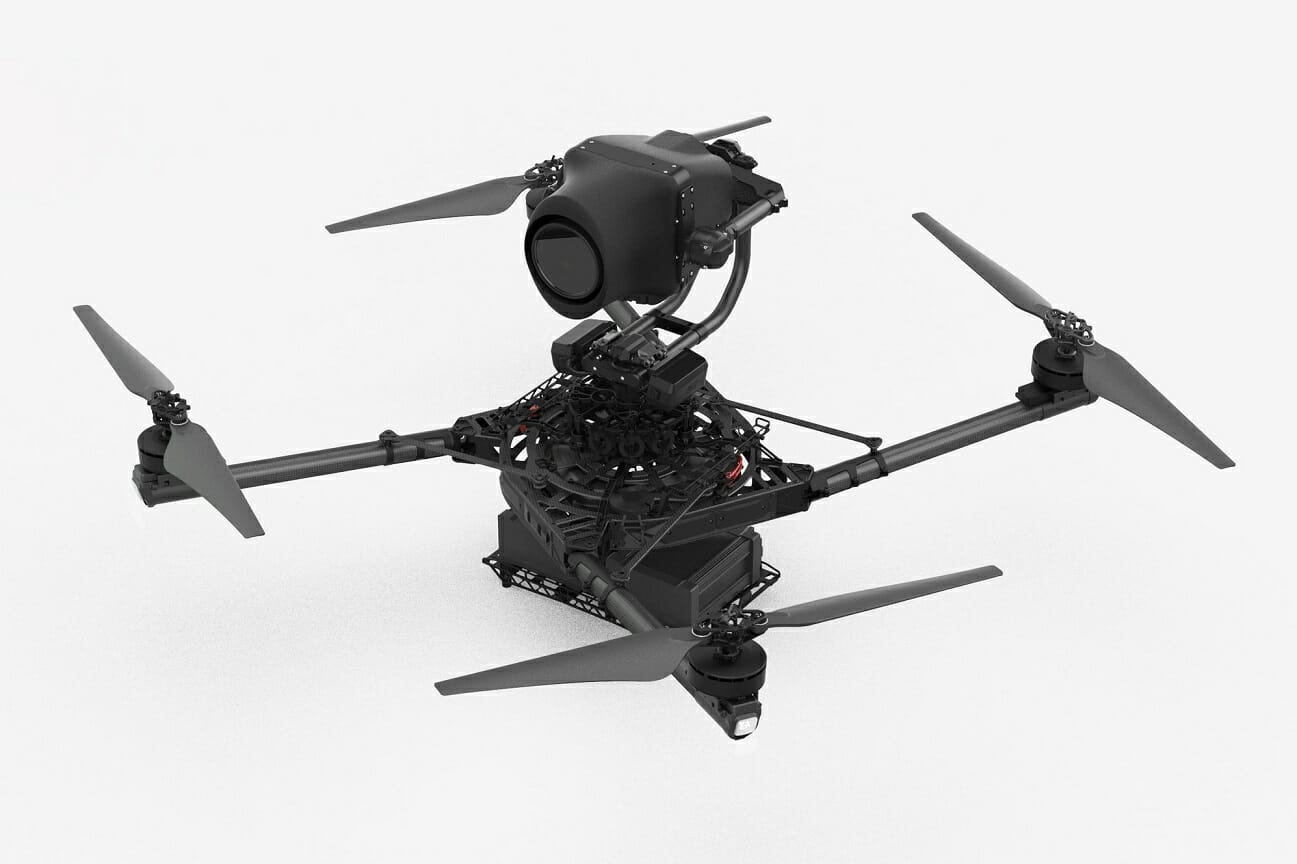

Пока лидер в сфере беспилотных технологий DJI Innovations хранит молчание, конкуренты не дремлют. Parrot — медленно, но верно, продолжает завоёвывать нижний уровень рынка портативных и доступных дронов. Skidio — готовит к релизу автономного соперника для беспилотников серии Mavic 2. А разработчики из Freefly на днях представили новый дрон, нацеленный на профессионалов кинематографа и создателей документальных фильмов, который оказал новое конкурентное давление на верхний рынок БПЛА. Alta X — складываемый high-end квадрокоптер с потенциалом октокоптера, способный значительно расширить возможности аэросъёмки в непревзойдённом на сегодняшний день качестве.

О компании

Freefly Systems — быстроразвивающаяся технологическая и кинокомпания, представляющая собой пересечение искусства и технологий. Команда состоит из ведущих отраслевых специалистов, которые сосредоточены на одной задаче — изобретение решений, обеспечивающих неограниченное движение камеры. Первоначально компания разработала линейку многороторных камерных платформ CineStar, которые позволяли реализовывать плавную, стабильную и динамичную аэросъёмку с малых высот. После многих лет исследований и разработок в области стабильности камер, компания представила серию камерных стабилизаторов MōVI (MōVI SR/XL/PRO/CARBON). С приходом MōVI открылась новая эра стабилизированной кинематографии на различных платформах, от ручных до вертолётных, и всё, что между ними. Компания увлечена своими разработками и руководствуется инновациями, проектируя и разрабатывая продукты для кино, которые использует в собственных кинопроизводствах. Штаб-квартира находится в Вудинвилле, штат Вашингтон.

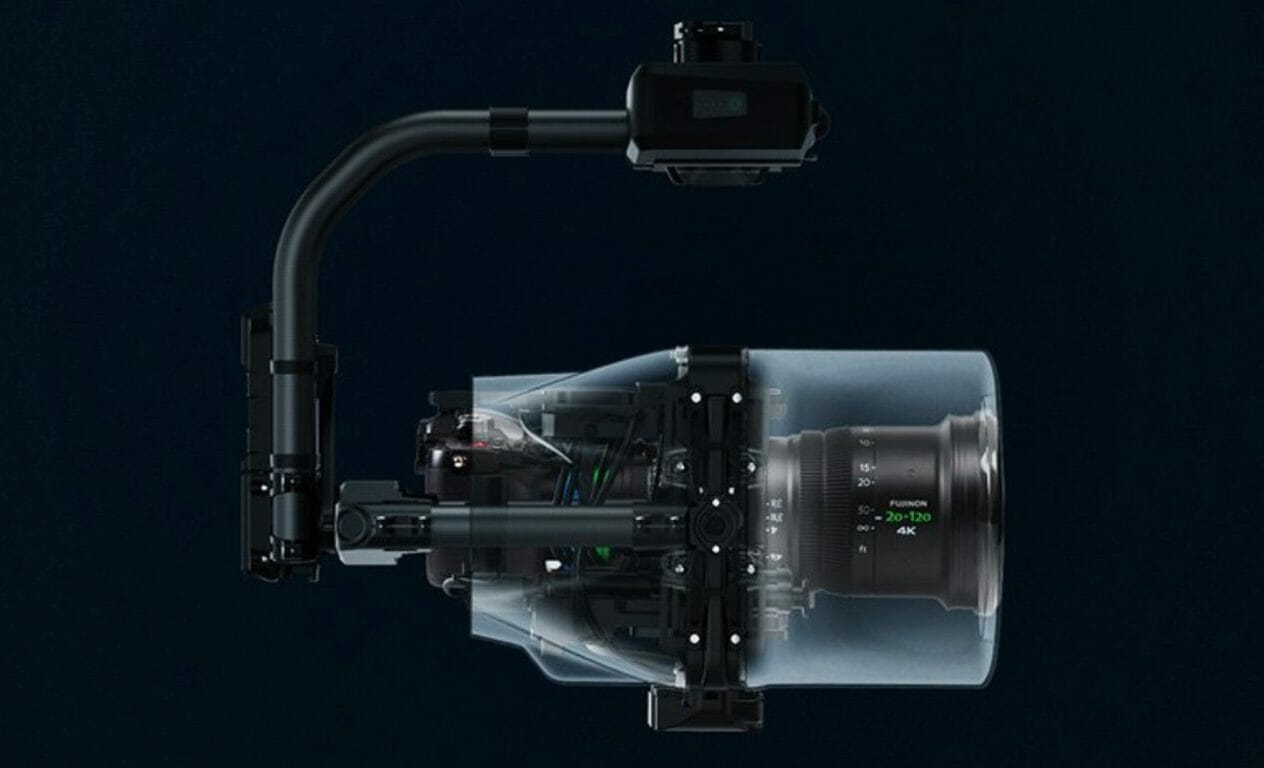

Mōvi Carbon

Первый в мире ручной и устанавливаемый на дрон 5-осевой камерный стабилизатор. Разработчик миниатюризировал, оптимизировали и сократили каждый грамм веса 5-осевой конструкции, чтобы пользователь мог снимать в самых интересных местах мира. Mōvi Carbon оснащён двумя внутренними высокоскоростными осями, которые обеспечивают идеальную стабильность камеры даже в самых сложных условиях при полном 240-мм зуме. Комплектуется по умолчанию профессиональной камерой Panasonic GH5S в тандеме с объективом Fujinon XK 20-120мм.

Разработчик о новом беспилотнике: «Мы разработали Alta X с нуля, чтобы извлечь выгоду из преимуществ больших и эффективных пропеллеров, сохраняя чёткий контроль и непревзойденную точность, которой славится модельный ряд Alta».

Особенности

  • Безотказно работает даже в самых суровых условиях
  • Надёжная проверенная многочисленными тестами складываемая карбоновая конструкция обеспечивающая низкую вибрацию и точные характеристики полёта.

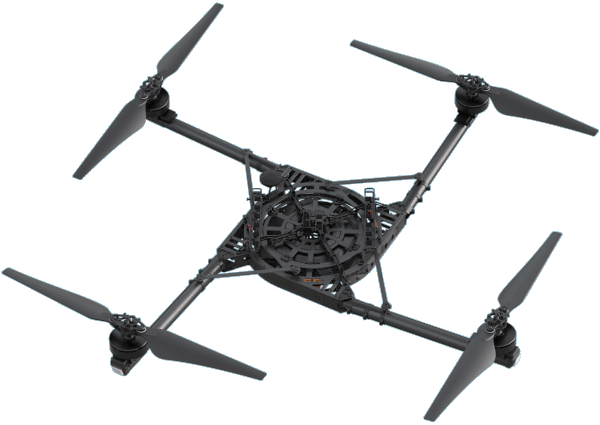

  • Alta X складывается одним нажатием пальца, уменьшаясь тем самым до половины от своего полётного размера.
  • Переводится из транспортировочного состояния в полётное менее чем за 2 минуты
  • Конструкция позволяет быстро устанавливать полезную нагрузку как в верхней части дрона, так и в нижней
  • Складываемые карбоно-нейлоновые пропеллеры построенные на новым уникальном механизме ActiveBlade*, снижающим вибрации создаваемые пропеллерами до примерно одной пятой от нормального уровня.
  • Питание от 2 × АКБ FreeFly 12S 44.4В 16000мАч 20С 710.4Втч LiPo

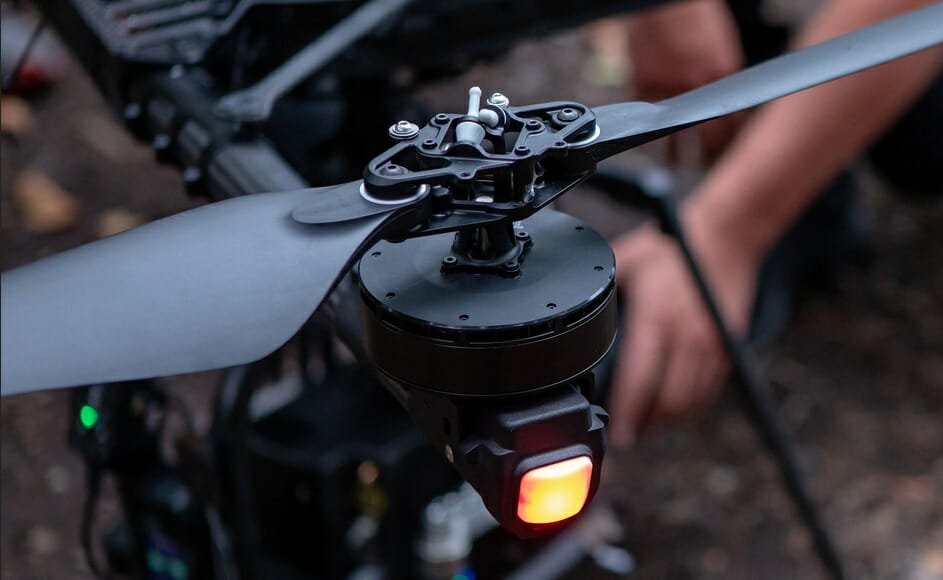

  • Мощные и надёжные бесколлекторные моторы DJI E7000
  • Переносит до 16 кг полезной нагрузки поддерживая соотношение тяги к весу 2:1
  • Благодаря интегрированной системе быстрого съёма сверху и снизу беспилотника, способен агрегатироваться с различной полезной нагрузкой, такой как: карданный подвес, LIDAR, LED подсветка, генератор, картографическое оборудование (разрешением от 50-100Мп), трос и другие
  • Кастомный стек управления полётом PX4
  • Гибкая программная часть стека благодаря использованию Auterion Enterprise PX4 и поддержке MAVSDK
  • Поддержка RTK (включая фото-теги)
  • Управление Alta с помощью специального программного обеспечения MAVSDK API, которое можно использовать с земли посредством радио аппаратуры, либо через дополнительный компьютер (не входит в комплект)
  • 7 × режимов полёта: Manual, Altitude, Position, Mission, Loiter, Orbit, Return-to-Launch

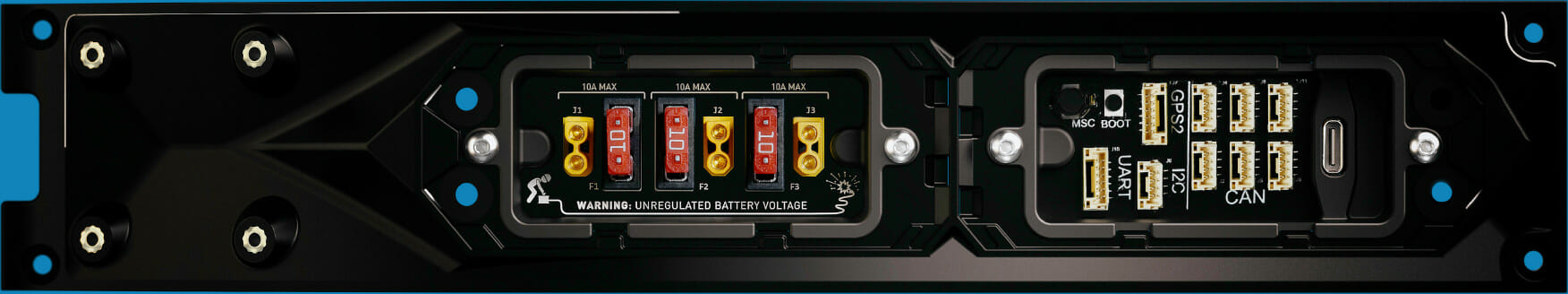

  • Alta X оснащён 3 выходами питания 5В, 12В постоянного тока для питания полезных нагрузок + дополнительный ряд портов для легкого доступа.
  • Макс. скорость горизонтального полёта 137 км/ч
  • Время полёта с Mōvi Carbon (9кг полезной нагрузки) более 20 минут
  • Время полёта с макс. полезной нагрузкой (16 кг) более 10 минут
  • При меньших нагрузках время полёта может превышать 40 минут
  • Транспортировочный кейс вмещает до 175% полезной нагрузки
  • Партнёры Freefly Systems: PX4 и Dronecode/Ublox/Auterion
  • Программа сервисного обслуживания Alta X Checkup (подробно в FAQ ниже)
  • Круглосуточная служба тех. поддержки в режиме реального времени
  • Специальная программа обучения для будущих операторов
  • В распоряжении пользователя команда инженеров готовых всегда помочь, начиная от пользовательских интеграций и заканчивая советами по адаптации вашей полезной нагрузки к Alta X.
  • Круглосуточная доставка запасных частей
  • Прогнозируемое обслуживание/Мониторинг воздушного судна в реальном времени
  • Эффективность и прозрачность во всех аспектах взаимоотношения с клиентом

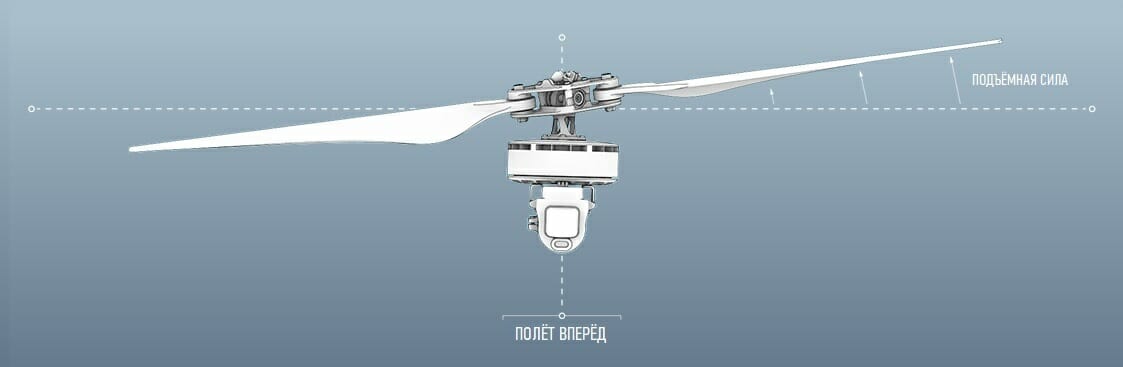

*Механизм ActiveBlade компенсирует диссимметрию подъёмной силы и циклической нагрузки за счёт поворота лопастей, когда Alta X работает на максимальных режимах. ActiveBlade снижает пиковые уровни вибрации до 1/5 от уровня, наблюдаемого с пропами без такого механизма, обеспечивая на выходе лучшую надёжность и более точные лётные характеристики.

Комплектация

Разработчик предлагает дрон в единственной комплектации. Тип полезной нагрузки подбирается индивидуально и зависит от поставленных задач заказчика. Это могут быть такие устройства как карданный подвес, LIDAR, светодиодная подсветка, генератор, картографическое оборудование (разрешением от 50-100Мп), трос и другие.

В комплекте:

  1. 1 × комплект деталей 910-00417
  2. 1 × рама Alta X
  3. Сопутствующий инструмент: набор отвёрток (Allen Driver Set) 2.0 мм, 2.5 мм и 3 мм

Осн. доп. аксессуары

Спецификация

Размеры

Диаметр в полётном состоянии (без учёта пропеллеров):
1415 мм

Диаметр в полётном состоянии (с учётом пропеллеров):
1415 мм

Диаметр в сложенном виде:
877 мм

Высота:
387 мм

Высота (с увеличенным клиренсом Skyview):
434 мм

Силовая установка

Количество моторов:
4

Макс. непрерывная мощность мотора:
100А

Макс. кратковременная мощность мотора:
130А (> 3 с)

Эквивалент Kv:
115 rpm/V

Пропеллеры

Модель:
33 × 9 дюймов

Тип пропеллера:
840 × 230 мм складываемые

Материал:
карбон + нейлон

Направление вращения:
пропеллеры 2 × CW и 2 × CCW)

АКБ

Номинальное напряжение аккумулятора:
44.4В

Батарейный разъём питания:
XT-90

Требуемый минимальный разряд батареи:
320А на батарею 20C для 16Ач пака

Вес

Макс. брутто вес для взлёта:
34.86 кг

Макс. полезная нагрузка:
15.9 кг

Типичный Стандартный Пустой вес:
10.4 кг

Полётный контроллер

Название автопилота:
Кастомный стек управления полётом PX4

Режимы полёта:
Manual, Altitude, Position, Mission, Loiter, Orbit, Return

Поддерживаемое радио:
Futaba, Spektrum, PX4 совместимые приёмники SBUS и PPM

Поддерживаемые системы телеметрии радиоконтроллеров:
при условии подачи напряжения на Futaba RX Telemetry

Мин. количесво каналов для радиоконтроллера:
5 (Roll, Pitch, Yaw, Throttle, Mode)

Поддерживаемые системы спутникового позиционирования:
GPS/Glonass/Beidou/Galileo

Скорость регистрации данных по умолчанию:
варьируется, 25 Гц для основных данных полёта

Освещение и навигация

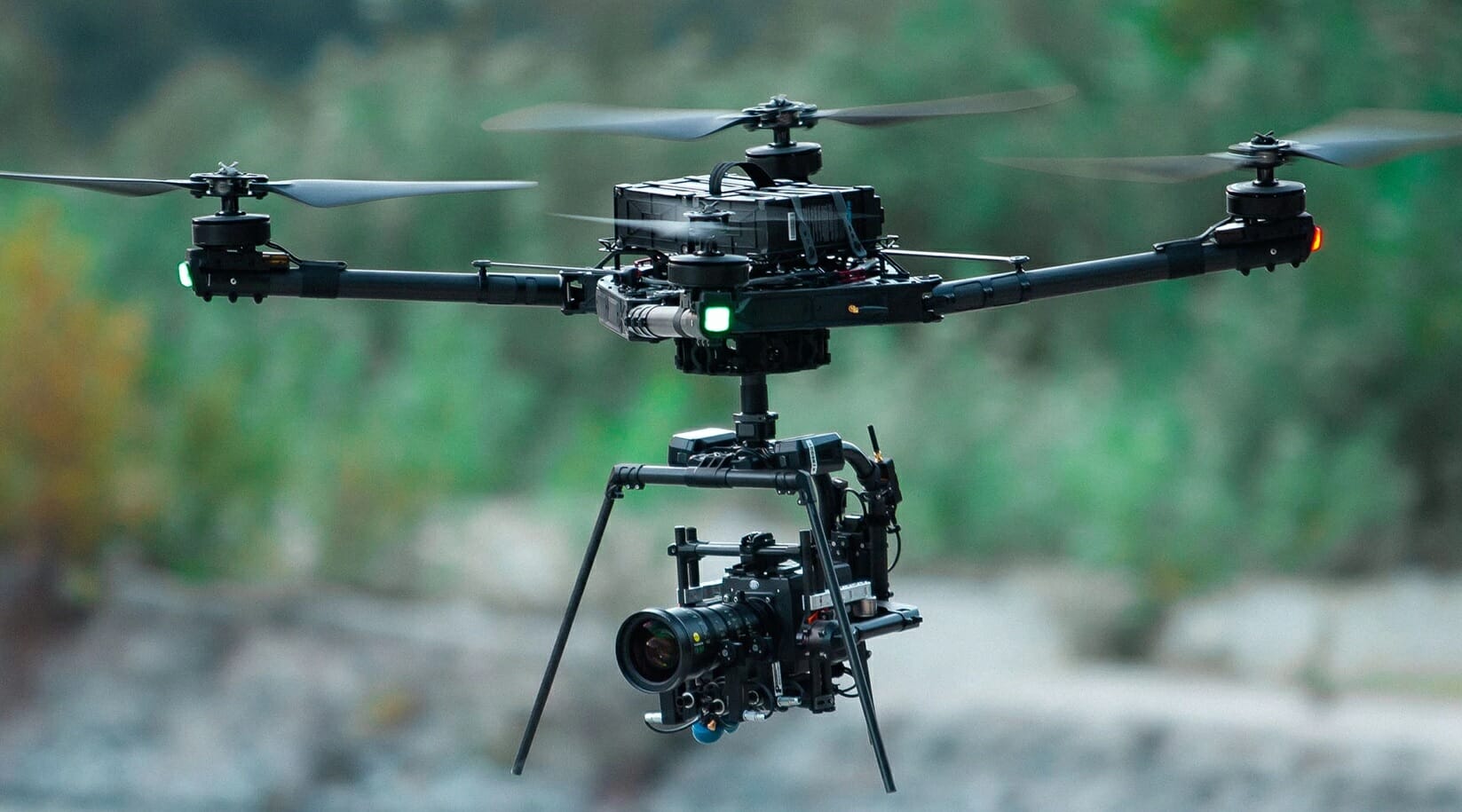

Ориентационные огни:
на конце каждого опорного луча

Варианты цвета светового ориентирования:
цвета могут быть установлены программно — Красный/Оранжевый/Жёлтый/Зеленый/Голубой/Синий/Фиолетовый/Белый/Выкл.

FPV Ability:
Да

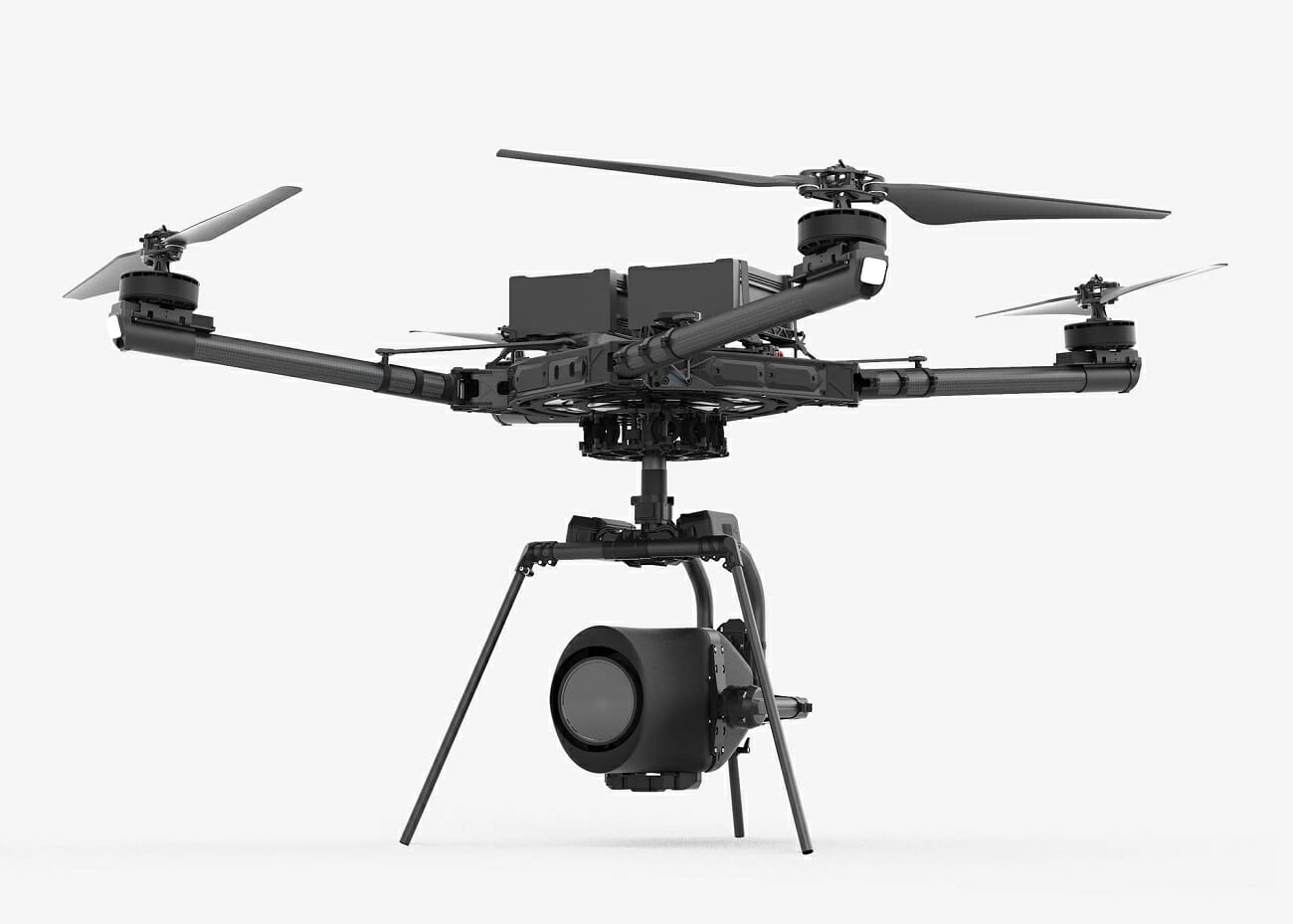

Внешний вид

Цена и доступность

Квадрокоптер Alta X реализуется разработчиком через FreeFly Store:

  1. Цена стокового комплекта — 15 995$.

Осн. доп. аксессуары:

  • Mōvi Carbon (в стандартной комплектации) — 45 000$.
  • Комплект питания Alta X 12S Flight Packs — 999.95$
  • Рекомендуемое зарядное устройство EV Peak U4 Enterprise Drone Charger — 799.95$
  • Дополнительный комплект лопастей CW/CCW — 79.95$

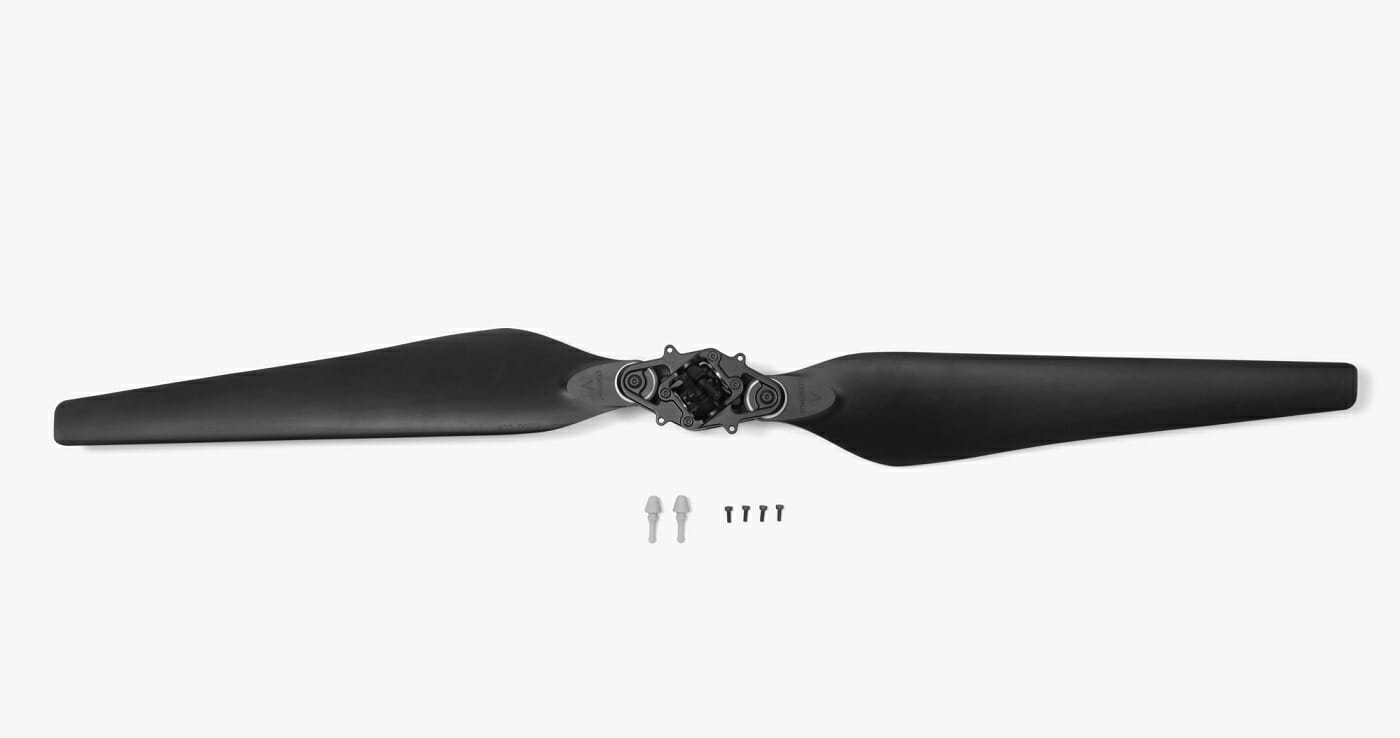

  • Single Motor Propeller Set with ActiveBlade — 499.95$
  • Аппаратура управления Futaba 14SG — Alta X с приёмником Futaba R7008SB — 700$
  • Alta X Case (Транспортировочный кейс) — 1995$

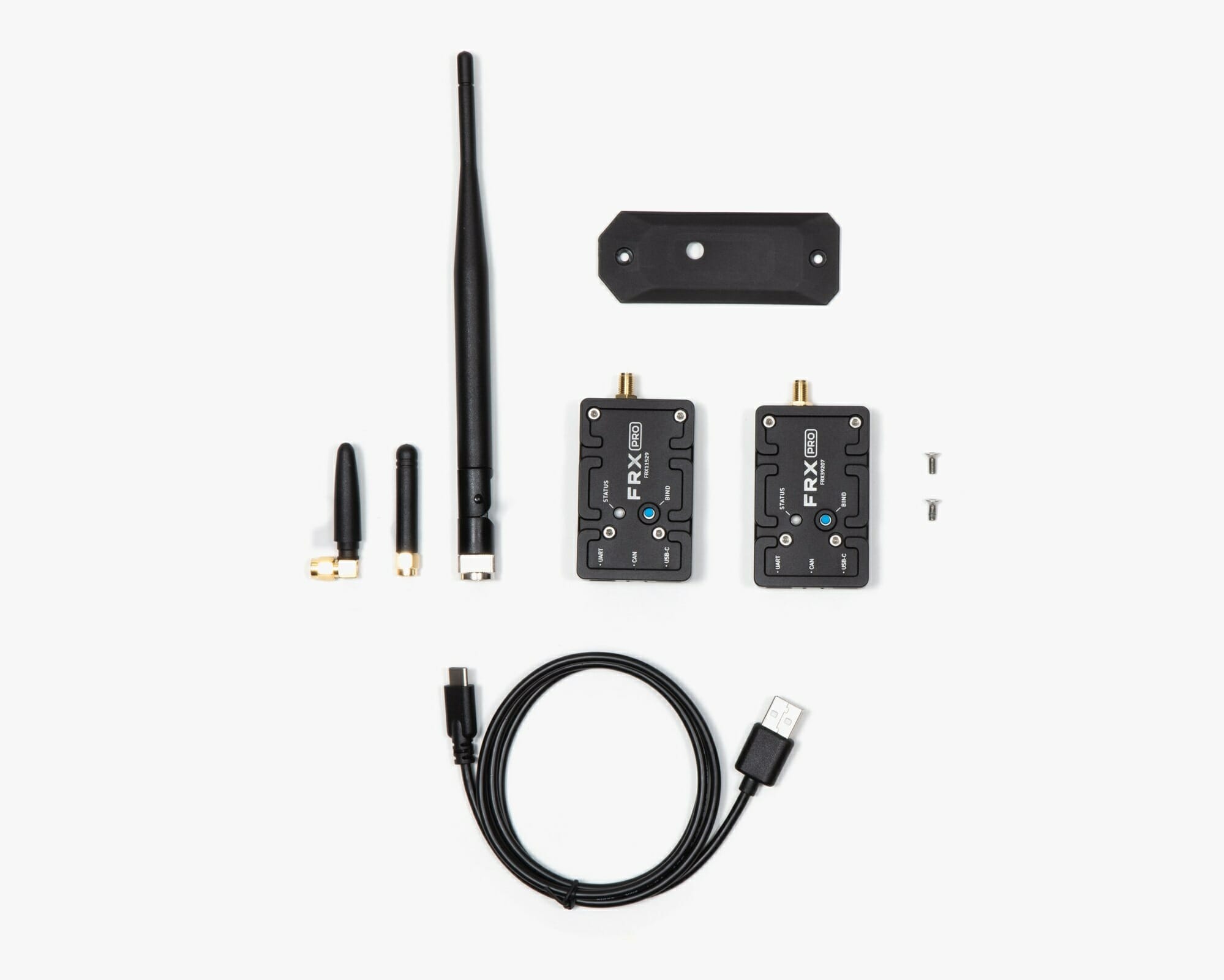

  • FRX Pro Pair for Alta X (US) — 749.95$
  • Optional FPV System for Alta X — 299.95$

FAQ

В. Какие двигатели использует Alta X?

О. Alta X использует двигатели DJI E7000. После всесторонних испытаний Freefly эти двигатели оказались наиболее мощными и надёжными.

В. Существует ли версия Alta X Synapse?

О. Нет. Alta X будет работать от полётного стека PX4 аналогично Alta 8 Pro.

В. Какова максимальная грузоподъемность Alta X?

О. Максимальная полная взлётная масса составляет 34,9 кг над уровнем моря, при 0°C. Полные графики производительности по температуре и высоте можно увидеть в Руководстве по полёту Alta X.

В. Что такое «ActiveBlade?»

О. ActiveBlade позволяет лопастям на Alta X поворачиваться, чтобы противостоять некоторым нежелательным воздействиям диссимметрии подъёма и циклической нагрузке. ActiveBlade снижает пиковые уровни вибрации до 1/5 от уровня, наблюдаемого без механизма ActiveBlade. Это обеспечивает лучшую надёжность и более точные лётные характеристики.

В. На каких батареях работает Alta X?

О. Alta X может работать с различными LiPo аккумуляторами:

  • Аккумуляторы должны быть 12S, с номинальным напряжением 44.4В.
  • Запускайте Alta X только двумя АКБ одновременно
  • АКБ Alta X имеет разъёмы XT-90
  • Каждая АКБ пака должна иметь номинальную мощность непрерывного разряда 250А или более и макс. пиковую мощность разряда 500А или более.

В. Какой контроллер полёта использует Alta X?

О. Для быстрого и мощного взаимодействия Alta X использует тот же открытый полётный стек PX4, что и Alta 8 Pro.

В. Могу ли я использовать пропеллеры сторонних производителей на Alta X?

О: Нет. Следует использовать пропеллеры той же марки/модели/типа, которые указаны в Руководстве по полёту Alta X, и всегда заменять в согласованных и сбалансированных комплектах.

В. Совместим ли Alta X с DroneCode SDK?

О. Да.

В. Какова дальность действия радиомодуля наземной станции Alta X?

О. Alta X использует специально запрограммированный FRX Pro для связи с компьютером наземной станции. Рабочий диапазон: 1500м+ (5000’+). Диапазон зависит от настроек мощности сигнала, радиочастотной среды и линии прямой видимости.

В. Можем ли мы настроить код на Pixhawk?

О. Да, но немного позже. Нам нужно отправить наш код в PX4.

В. Какое ПО мне нужно для программирования автономного полёта по точкам?

О. Вы можете использовать мобильные приложения ALTA Ground Control или настольное приложение для Mac/PC.

В. Что за сервис Alta X Checkup и почему он необходим?

О. Разработчик понимает, что их пользователи будут эксплуатировать Freefly снаряжение в самых разных сложных ситуациях, рассчитывая, что оборудование будет безотказно работать. В связи с чем Freefly рекомендует пользователям отправлять используемое оборудование через следующие промежутки времени для проверки, чтобы обеспечить оптимальную долговременную производительность и надёжность. Рекомендуется обслуживать Alta один раз в год или каждые 1000 лётных часов. Стоимость такого сервиса: 999$.

Freefly проверит Alta с особым акцентом на:

  • Предметы износа/усталостного разрушения
  • Обновление/улучшение/пересмотрение компонентов
  • Подтверждение порогов производительности: Моторов, Датчиков

Сервис Alta X Checkup будет включать в себя:

  • Сервисную сводку и обновление прошивки.
  • Полная проверка лётной годности
  • Полная очистка и замена крепежа (при необходимости)
  • Тестирование и переквалификация на уровне системы
