О дроне

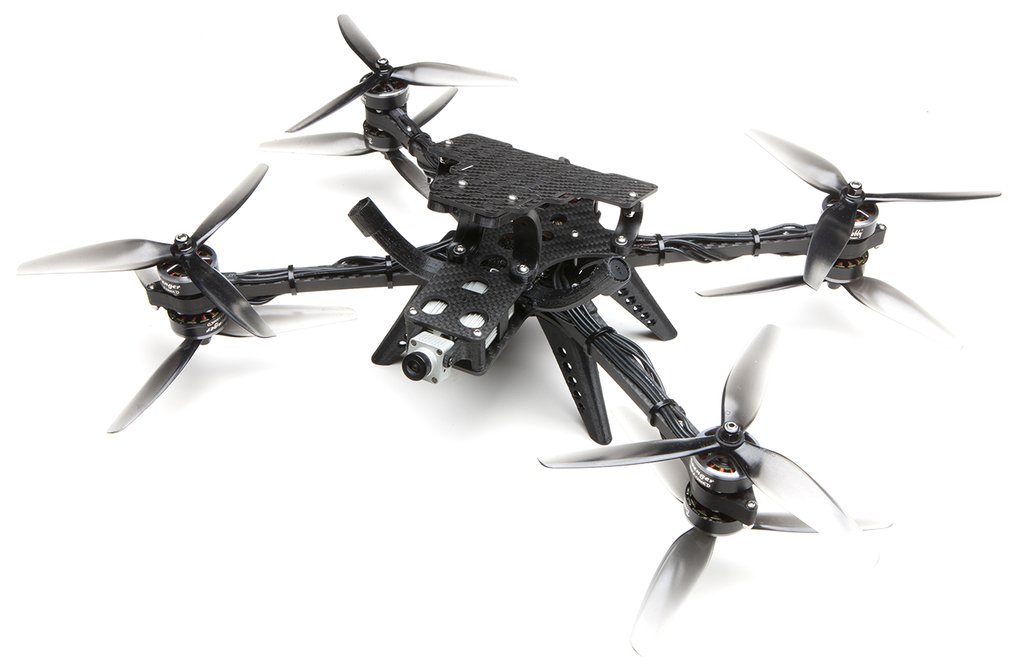

На днях мы уже рассказывали вам о скоростном дроне XM2 Interseptor способном носить на борту DSLR камеры. Аналогичное решение реализовал Энди Шен из известной в хобби команды «Shendrones», получившие известность благодаря серийной разработке с последующей реализацией широкого ассортимента рам, а также готовых к полёту дронов на их основе. Shendrones Thicc — это 380-миллиметровый 7-дюймовый октокоптер исполненный в конфигурации X8, адаптированный для полёта с большими камерами на борту, такими как BlackMagic Pocket Cinema. Камера крепится с помощью винта 1/4-20 и ремней.

Со слов Энди, идея постройки дрона Thicc возникла случайно, а если быть точным, то ему поступил заказ от трёх покупателей на изготовление 7-дюймовых гексакоптеров и когда почти всё было готово, его друг и соратник по хобби — Gab (Gabriel Kocher — топовый пилот DRL лиги 2017-2018 г; имеет огромный опыт в съёмке и постройке БЛА с нуля; осуществлял сборку, настройку и тестирование, одного из трёх дронов Thicc) посредством весомых аргументов порекомендовал отказаться от конфигурации гексакоптера и реализовать проект на базе октокоптера в конфигурации X8. И они не прогадали!

В реализации проекта также принял участие ещё один человек, известный как в хобби, так и в мировом дрон-рейсинге — Paul Nurkkala или Nurk (Чемпион мира по дрон-рейсингу DRL Allianz 2018; действующий топовый пилот в DRL лиге; имеет огромный опыт в постройке БЛА с нуля; осуществлял сборку, настройку и тестирование, одного из трёх дронов Thicc).

Подробнейший отчёт процесса изготовления, сборки, тестовых полётов гексакоптера и октокоптера от Энди Шена можно посмотреть здесь. Вы также можете получить доступ к данным чтобы напечатать элементы дрона самостоятельно здесь.

Рама

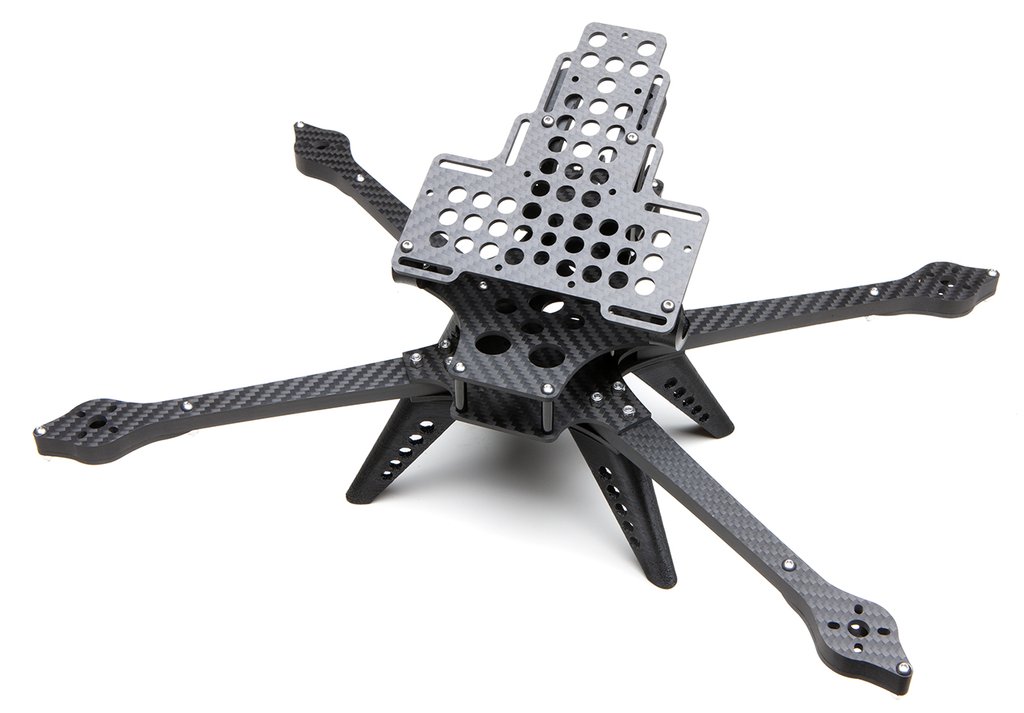

Лучи дрона изготовлены из 8 мм карбона. Толщина пластин центральной части рамы — 2.5 мм, нижней пластины — 3 мм. В основе два стека под полётный контролеры 30 × 30, высотой 20 мм. Разработчик уточняет, что при заказе дрона можно попросить чтобы установили 25 или 30-миллиметровые стойки вместо стандартного варианта.

Рекомендуемая сборка

В основной состав рекомендуемой сборки входят:

  • Полётный контроллер: Lumenier Lux7
  • ESC: 2 × 4-в-1
  • Моторы: Brotherhobby 2806.5 1300KV

Полный комплект включает в себя печатные части: посадочные опоры, крепление FPV камеры и крепление демпферов камеры (обе версии на изображениях). Версия DJI также включает в себя отсек для модуля DJI Air Unit и крепления антенн.

Цена

Дрон Thicc реализуется через фирменный магазин Shendrones по цене в зависимости от комплектации:

  1. Carbon & Hardware only — 120$
  2. Full Analog Kit — 135$
  3. Full DJI Kit — 140$

Фото

Фото двух готовых экземпляров Shendrones Thicc в один из тестовых дней.

Дрон собранный Нурком слева, с параллельно подключенным доп. питанием для максимального резерва. Моторы на его дроне — Hobbywing 2408 1300KV, у дрона Энди (дрон справа) — Brotherhobby 2806,5 1300KV. Энди отметил, что его дрон был заметно мощнее.

Paul Nurkkala (с FPV очками на голове). Предполётная подготовка.

Видео

Тестовые полёты готовой сборки с камерой и без неё.

Итоговый результат полёта и съёмки на камеру.

Тестовые полёты дрона Thicc.

Тестовый полёт дрона Thicc без полезной нагрузки. Вид с DJI FPV камеры 720P.

Тестовый полёт дрона Thicc с полезной нагрузкой (бутылка с водой 800г). Вид с DJI FPV камеры 720P.

Тестовый полёт на рекомендованных пропах DAL7056 с камерой Black Magic 6K на борту с последующем крашем (результат — минус объектив). На видео можно заметить вибрацию, которая со слов Энди пропадала после демонтажа камеры Black Magic. После повторного взлёта с камерой дрон упал. Проблема сбоя заключалась в неправильно подобранном ПК.

Результат краша.
