О новинке

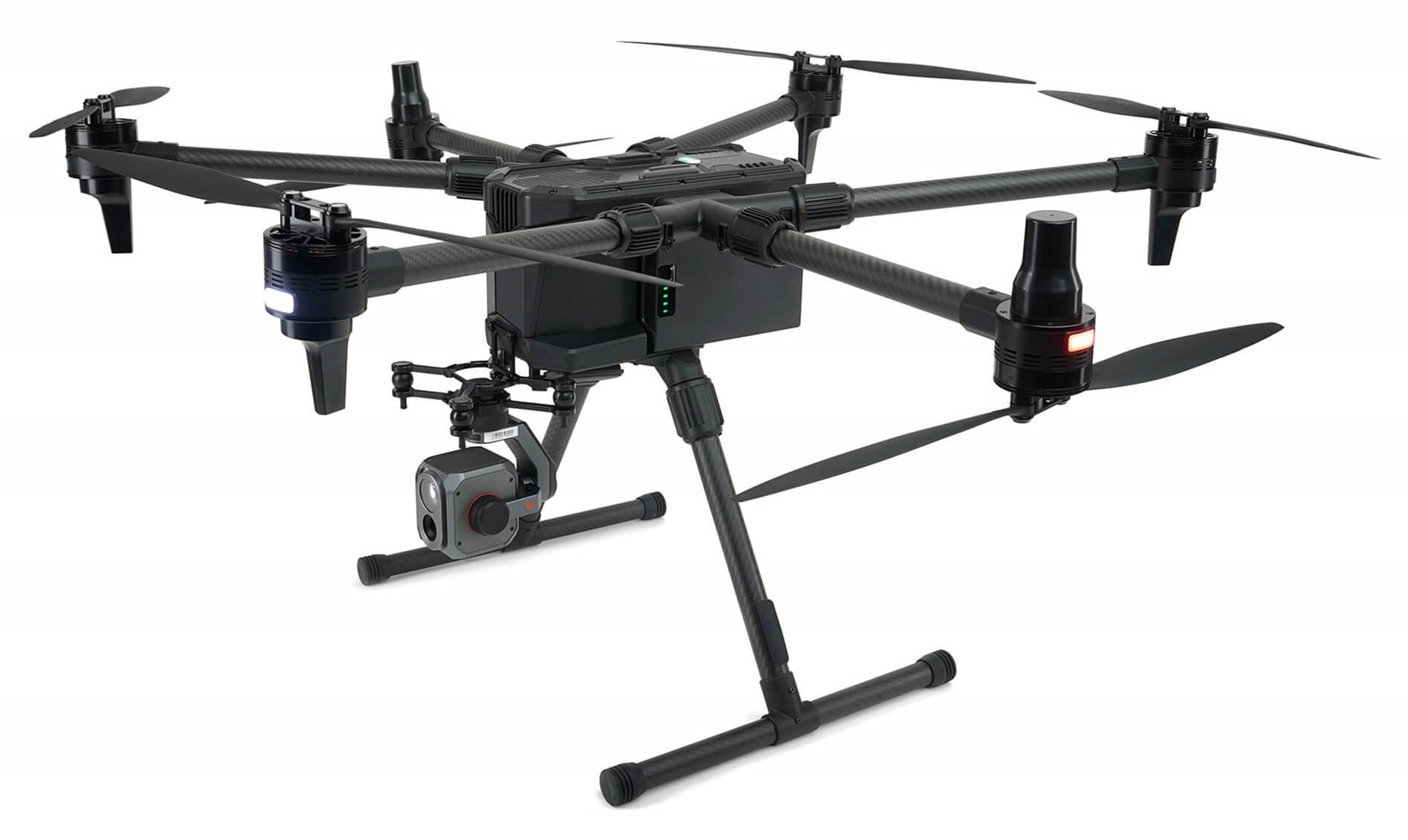

Производитель дронов Yuneec International после относительно продолжительного затишья объявил о подготовке к серийному запуску новейшей UAV платформы H850 RTK специально разработанной с учётом всех современных и будущих требований к промышленным БЛА. Машина адаптирована для применения в таких сферах деятельности человека как инспекция инфраструктуры, геодезические работы, поиск и спасение. По традиции начнём ознакомление с ключевых особенностей новинки.

Ключевые особенности

  • Вес дрона (без полезной нагрузки): 5 800 г
  • Максимальная взлётная масса (MTOW): 8 800 г
  • Макс. вес полезной нагрузки: 3 000 г
  • Диагональный размер рамы: 850 мм
  • Построен на новой карбоновой раме со складываемыми лучами

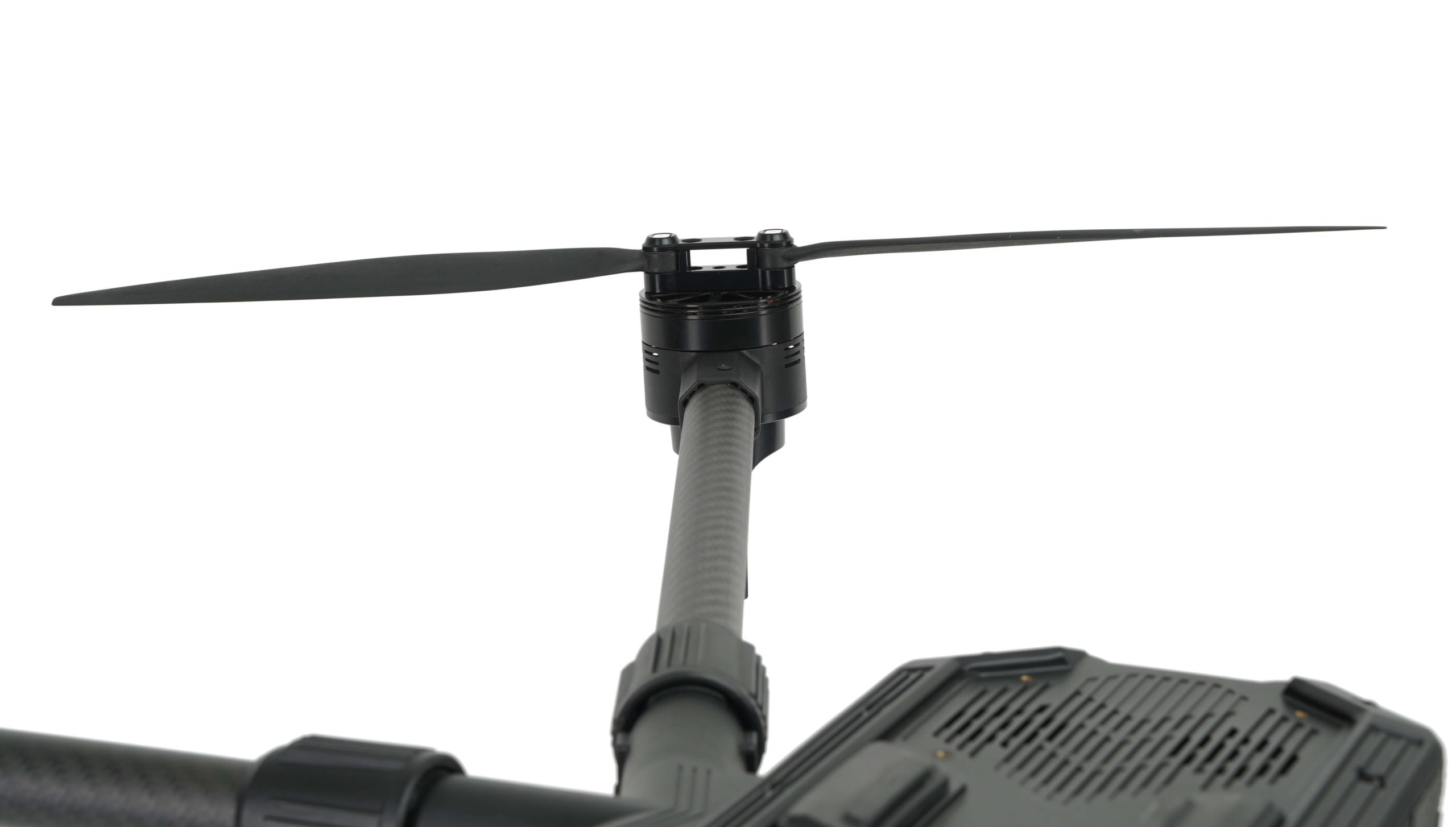

  • Новая более мощная 6-моторная силовая установка
  • Способен сохранять полётное состояние при выходе из строя одного из моторов
  • Макс. скорость горизонтального полёта: 72 км/ч
  • Макс. потолок над уровнем моря: 5 000 м
  • Макс. время полёта (без полезной нагрузки): 65 мин
  • Спутниковое позиционирование: GPS/Glonass/Beidou/Galileo
  • Встроенный RTK модуль для высокоточного относительного позиционирования: 1cm +1ppm (по горизонтали); 1.5cm+1ppm (по вертикали)
  • Используется двойная RTK-антенна для высокоточного позиционирования. Двойные антенны на H850-RTK гарантируют, что одна антенна всегда работает на передачу в случае, если одна из них выйдет из строя.
  • Раб. диапазон температур -20℃ до 50℃
  • Полезная нагрузка Yuneec: E20TVx, E90X, E30Zx, ETx, S42x, лидар, прожектор и цифровой громкоговоритель
  • Совместим с новейшей 42Мп камерой построенной на базе полноформатной матрицы SONY BIONZ обеспечивающей съёмку ортофотопланов со сверхвысокой детализацией с высоты 100+ метров
  • Питание дрона от двух АКБ с возможностью горячей замены
  • Защита от воды и пыли: IPx4 – IPx5
  • Система распознавания и облёта препятствий реализуемая посредством радара миллиметровых волн (опционально)
  • Новая многофункциональная аппаратура управления Yuneec T-One с встроенным 7-дюймовым FHD дисплеем
  • Диапазон раб. частот: 2.4000 — 2.4835ГГц и 5.725 — 5.850ГГц
  • Использует современную OFDM модуляцию во всех каналах связи воздух-земля
  • Макс. дальность FPV полёта (со штатной антенной): 15 км
  • Макс. дальность FPV полёта (с направленной антенной): 25+ км
  • Автопилот: PX4 Based
  • Устройство удаленной идентификации дрона (ЕС): LTE+Bluetooth, вкл. готовое приложение и U-space (дополнительный модуль)
  • Частота обновления положения, скорости и времени 5 Гц
  • Ready for PPK (Post Processed Kinematics) — Все данные, включая необработанные данные GNSS и решения в реальном времени, могут быть зарегистрированы на борту
  • Совместим со всеми существующими камерами от коммерческого дрона предшественника Yuneec H520E
  • Создан для более быстрого и точного картографирования (например, сложных съёмок, инспекций, картографирования, 3D-отображения)

Камеры Yuneec слева на право: E90X E30Zx E20TVx.

Спецификация

Дрон

Вес (включая 2 ×АКБ; без полезной нагрузки):
5 800 г

Макс. взлётная масса (MTOW):
8 800 г

Макс. вес полезной нагрузки:
3 000 г

Диагональный размер рамы:
850 мм

Размеры в полётном состоянии:
440 × 365 × 470 мм

Макс. скорость набора высоты:
10.8 км/ч

Макс. скорость снижения:
7.2 км/ч

Макс. потолок над уровнем моря:
5 000 м

Макс. время полёта (без полезной нагрузки):
65 мин

Питание:
2 × АКБ 6S 23.1В 12800 мАч Li-ion HV

Поддержка горячей замены АКБ:
да

Система спутникового позиционирования:
GPS/Glonass/Beidou/Galileo

Точность спутникового позиционирования:
Горизонтальная: ±0.5 м
Вертикальная: ±0.5 м

Точность RTK (RMS) позиционирования:
1cm +1ppm (по горизонтали); 1.5cm+1ppm (по вертикали)

Диапазон раб. температур:
-20℃ до 50℃

Штатное соединение полезной нагрузки:
X-connector

Поддерживаемая полезная нагрузка Yuneec:
E20TVx, E90X, E30Zx, ETx, S42x, лидар, прожектор и цифровой громкоговоритель

Подвес в верхней части дрона:
опционально

Защита от воды и пыли:
IPx4 – IPx5

Система распознавания и облёта препятствий:
радара миллиметровых волн (опционально)

Порты подключения и подача питания:
GMAC 1000 Мб, USB-C, USB-3 5 Гбит/с, Aux 3.5 мм, Micro-SD, 2x Power 5В + GND, 2x PWM, 2x GPIO, 5В, 12В – 19.8В — 26.4В, для внешних устройств с высокими требованиями к питанию

Раб. диапазон частот:
2.4000 — 2.4835ГГц и 5.725 — 5.850ГГц

Автопилот:
PX4 Based

Устройство удаленной идентификации дрона (ЕС):
LTE+Bluetooth, вкл. готовое приложение и U-space (дополнительный модуль)

Аппаратура управления T-One

Процессор:
Cortex A72&A53 high-performance processor

Операционная система:
Android 10

Объём встроенной памяти:
32Гб ROM/4Гб RAM

Размер встроенного сенсорного дисплея:
7 дюймов

Разрешение встроенного сенсорного дисплея:
1920 × 1200

Яркость встроенного сенсорного дисплея:
1000 нит

Дальность полёта (FCC/CE):
15/8 км

Питание:
сменная АКБ 7.4В 10 000 мАч

Продолжительность работы на одном заряде:
8 ч

Битрейт:
двухдиапазонный 40 Мбит/с

Динамическая скачкообразная перестройка частоты:
поддерживается

Защита от воды и пыли:
IPx4

Доступный интерфейс:
HDMI/USB-C/USB-3/USB-2

SD-порт:
Micro SD

Вес:
1.2 кг

Полётная АКБ

Размеры:
98 × 58 × 149 мм

Вес АКБ:
1 390 г

Тип АКБ:
Li-ion

Ёмкость:
12 800 мАч

Мощность:
295.68 Втч

Напряжение:
23.1В (3.85В на банку; HV)

Зарядное напряжение:
26.4В

Быстрая зарядка:
1C (10А)

Время зарядки:
1.5 ч

Макс. непрерывный ток разряда:
64А

Макс. пиковый ток разряда:
128А

Диапазон раб. температур:
0℃ до 45℃

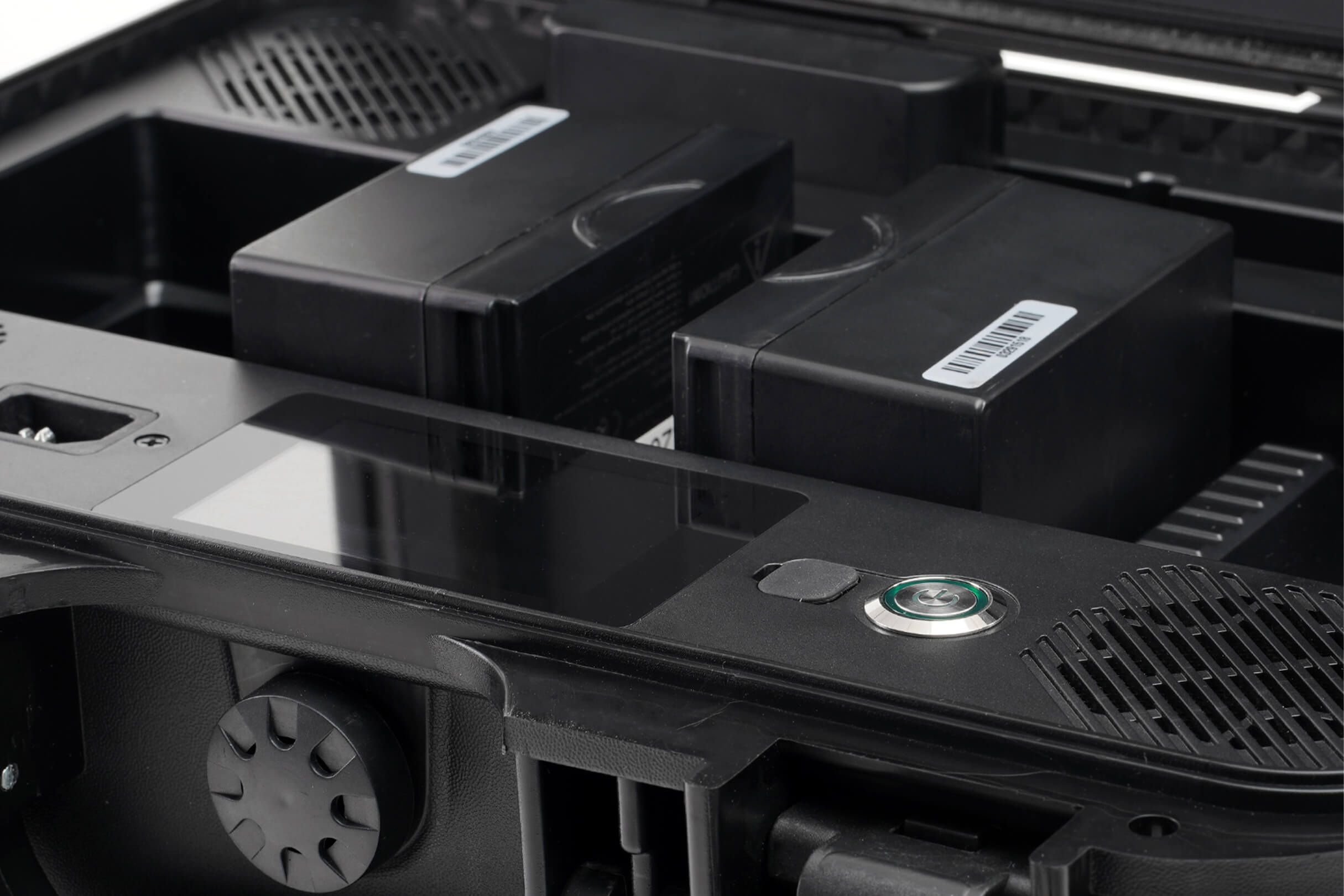

Зарядная станция

Назначение:
Позволяет одновременно заряжать до четырёх АКБ дрона и двух АКБ аппаратуры управления, а также осуществлять безопасное хранение и транспортировку питания

Встроенный дисплей:
3.5-дюймовый LCD

Входное напряжение:
220/110В

Выходная мощность:
1140 Вт (200В — 250В)

Зуммерная сигнализация:
есть

Размеры:
370 × 270 × 220 мм

Комплектация

В стандартную комплектация войдут:

  1. 1 × Дрон H850 RTK
  2. 2 × Полётная батарея
  3. 1 × T-one контроллер
  4. 1 × T-one аккумулятор
  5. 1 × Транспортный кейс
  6. 1 × Зарядный кейс
  7. 1 × Набор инструментов для ремонта
  8. 1 × Краткое руководство пользователя
  9. 1 × Reference карта

Рекомендуемая полезная нагрузка

Разработчик рекомендует к применению с новейшим дроном Yuneec H850 RTK следующую полезную нагрузку:

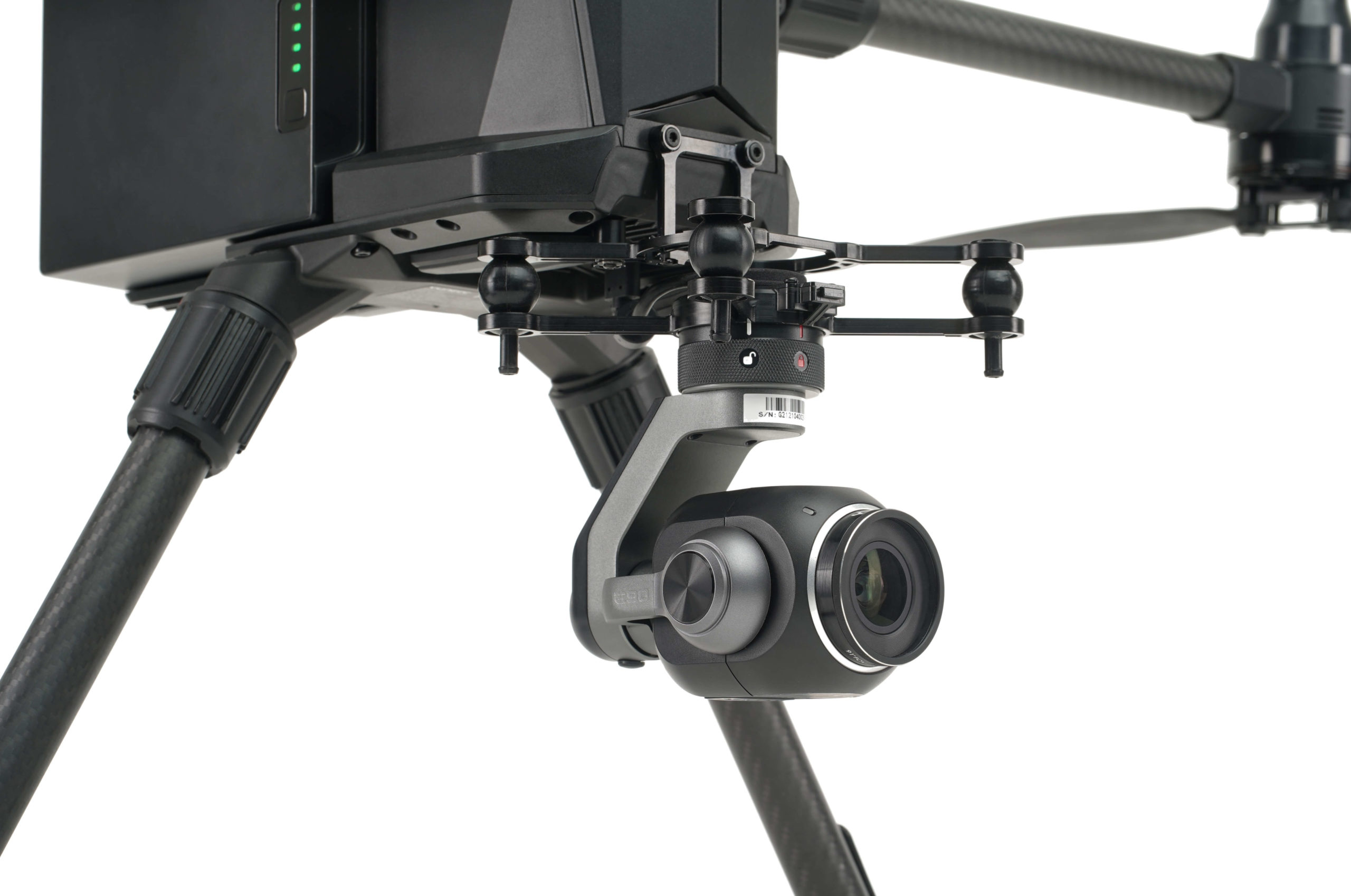

Yuneec E90X

Широкоугольная система формирования изображения с высоким разрешением и механической стабилизацией. Идеально подходит для использования в миссиях требующих высокое качество фото и видео. Камера E90x построена на 1-дюймовой 20Мп матрице и высокоскоростном чипсете обработки изображений. Поддерживает 8-кратный цифровой зум. Цена: 1 315$. Подробно о Yuneec E90X можно здесь.

Ключевые особенности

  • 1-дюймовая CMOS матрица
  • Разрешение: 20Мп
  • Объектив 23 мм с низким уровнем искажений
  • Макс. видеорежим: 4K при 60 кадр/с
  • Цифровой зум до 8x
  • 30-контактный X-коннектор
  • Вращение подвеса на 320°
  • Рекомендуется для профессионального применения в кино, 3D картировании / моделировании и поисково-спасательных работах
  • Совместима с дронами H520E/H520E RTK и H850 RTK

Yuneec ETX (FLIR®)

Инновационное сочетание 3-осевого подвеса, тепловизионной камеры и камеры для съёмки в условиях низкой освещенности. В то время как тепловизионная камера способна выборочно измерять температуру на изображении, с возможностью отображения относительной разницы температур, RGB-камера адаптированная для съёмки в условиях низкой освещенности имеет в 20 раз более высокую чувствительность, чем человеческий глаз, и может делать отличные снимки в условиях сумерек. Оба изображения одновременно транслируются в реальном времени на ваш пульт дистанционного управления и могут быть просмотрены отдельно как картинка в картинке или как наложение. ETX подвес способен непрерывно поворачиваться на 330° по оси рысканья. Эта уникальная функция в сочетании с убирающимся шасси БЛА обеспечивает оператору непрерывный беспрепятственный обзор и возможность постоянного панорамирования без необходимости рысканья дрона.

ETX является экономически эффективным, безопасным и простым в использовании решением для бесчисленных областей применения: Строительство и инспекция зданий, инспектирование фотоэлектрических систем, сельское и лесное хозяйство, пожаротушение, полиция и таможня, поиск и спасение. Цена: 2 111$. Подробно о Yuneec ETX (FLIR®) можно узнать здесь.

Ключевые особенности

  • Измерение и отображение температуры
  • Различные цветовые спектры позволяют точно визуализировать источники тепла
  • Регулируемая шкала обнаружения температуры для фокусировки на соответствующих областях
  • Точная и плавная работа подвеса
  • Большая ИК-матрица, больше деталей в темноте, идеально подходит для наблюдения
  • Единовременная HD видеозапись и инфракрасного излучения
  • Тепловое излучение и RGB видео записываются одновременно, что обеспечивает покадровую точность видео при воспроизведении со встроенным временным кодом
  • Совместима с дронами H520E/H520E RTK и H850 RTK

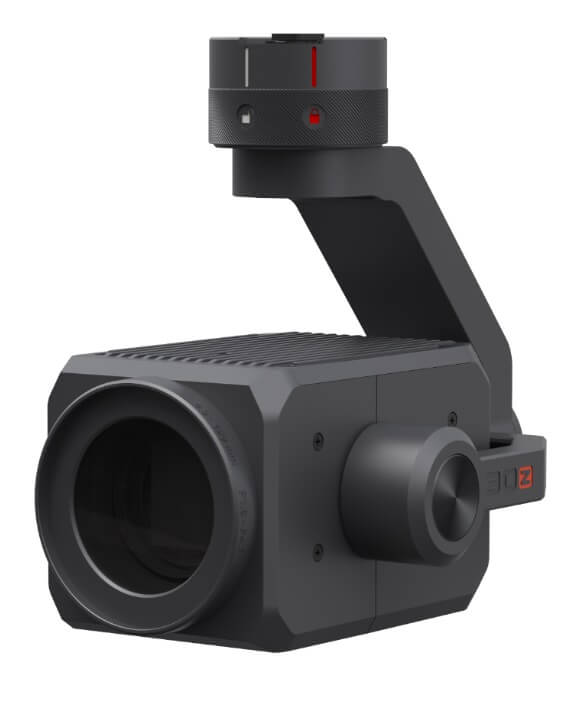

Yuneec E30ZX

Мощная камера с 30-кратным оптическим зумом, позволяющая легко приближать удаленные объекты для получения ценных деталей. В компактном корпусе камеры установлена 1/2.8-дюймовая CMOS матрица, которая обеспечивает высококачественную и стабилизированную запись даже в условиях низкой освещенности. В дополнение к 30-кратному оптическому зуму камера предлагает 6-кратный цифровой зум для гибких вариантов применения, таких как инспекция, поисково-спасательные операции, мониторинг, поиск людей и многое другое.

Максимальная скорость зума от широкоугольного до телеобъектива составляет всего 2.55 секунды. Конкретные настройки камеры, такие как режимы съёмки или баланс белого, можно регулировать с помощью встроенного сенсорного экрана контроллера. Фокусировка камеры осуществляется автоматически с помощью автофокуса. При использовании функции зума в камере E30ZX стабилизация камеры играет особенно важную роль. Встроенный 3-осевой подвес автоматически компенсирует небольшие порывы ветра и движения дрона. Он работает с точностью ± 0.02° и позволяет получать не только плавные видеозаписи, но и невероятно чёткие фотографии. Цена: 3 589$ Подробно о Yuneec E30ZX можно узнать здесь.

Ключевые особенности

  • 30-кратный оптический зум + 6-кратный цифровой зум
  • Автофокус
  • Затуманивание
  • 3-осевой высокоточный подвес с диапазоном вращения 330°
  • Разрешение видео 1080p
  • Скорость зума 2.55 с (от широкоугольного до теле)
  • Совместима с дронами H520E и H850

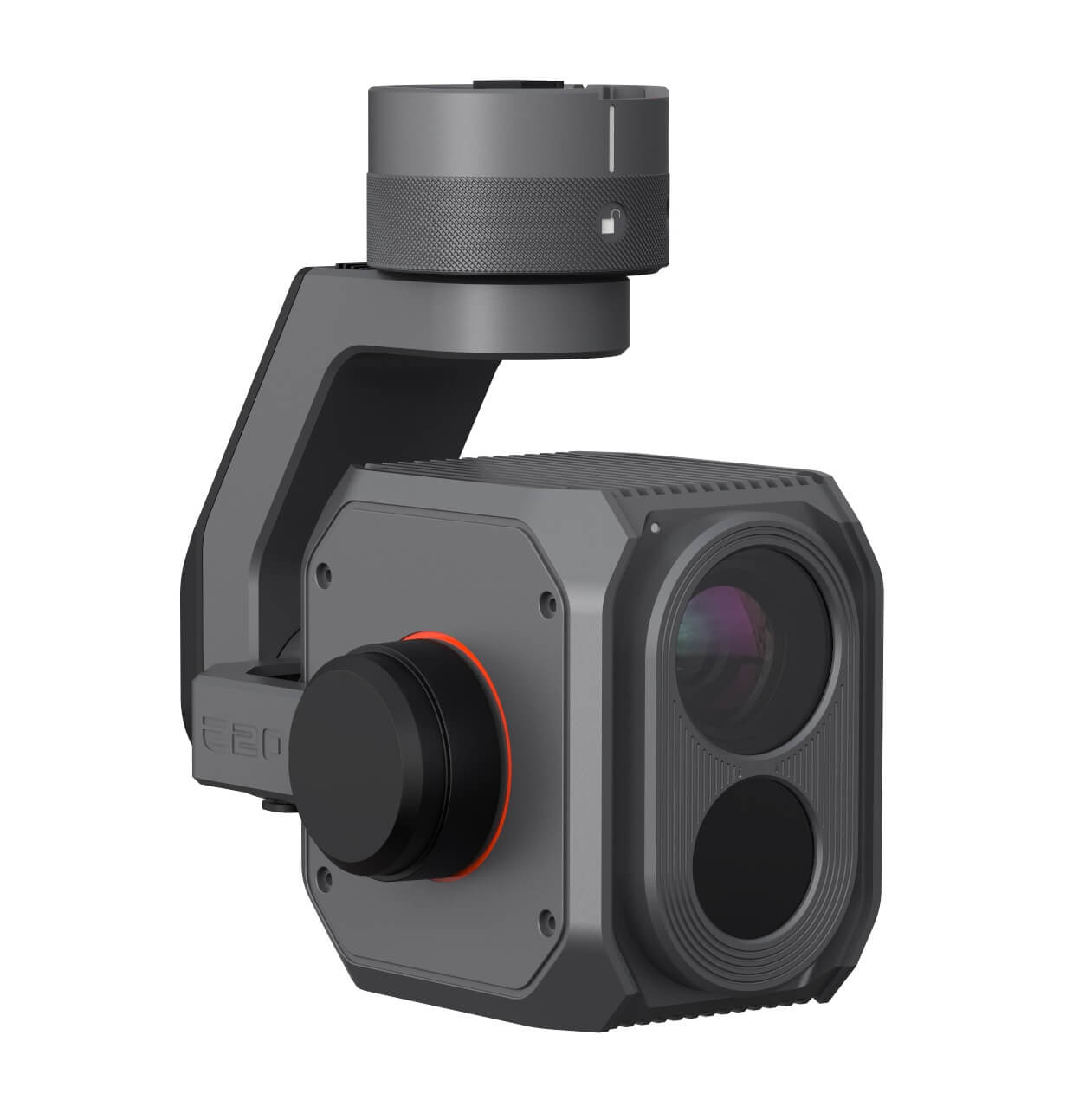

Yuneec E20Tvx

Новейшая тепловизионная камера обеспечивающая съёмку в разрешении 640 × 512 и возможность получения данных о температуре для количественной оценки. RGB-камера с имеет чувствительность в 20 раз выше, чем у человеческого глаза, и позволяет получать высококачественные изображения даже в условиях очень низкой освещенности. Она небольшая, лёгкая и, благодаря высокой чувствительности, является надёжным инструментом, который чётко распознает целевые объекты в деталях.

Благодаря радиометрической технологии, E20Tvx может измерять температуру местности, интерпретируя интенсивность инфракрасного сигнала, поступающего на камеру. Он собирает данные для каждого пикселя изображения, которые затем могут быть легко загружены в стандартное программное обеспечение для дальнейшего точного анализа и составления отчётов. Цена: 5 265$. Подробно о Yuneec E20Tvx можно узнать здесь.

Ключевые особенности

  • Высокая чувствительность для чёткого и детального распознавания цели
  • Подробное и точное измерение температуры для каждого пикселя
  • Цветовая палитра, настраиваемая в соответствии с требованиями миссии
  • Регулируемые режимы усиления для изменения диапазона измеряемой температуры
  • Послеполётный точный анализ с количественными данными
  • Подходит для задач, связанных с инспекцией зданий, солнечных батарей и линий электропередач, а также с поиском и спасением, пожаротушением и обеспечении правопорядка
  • Совместима с дронами H520E и H850

Доступность и цена

Согласно информации официального представителя Yuneec в России, новая модель промышленного гексакоптера Yuneec H850 RTK уже доступна для предзаказа. Первые отгрузки произойдут уже в конце июля. Первые заказчики смогут получить дрон на руки в сентябре 2022 года. Дрон в стандартной комплектации без полезной нагрузки обойдётся корпоративному потребителю 9 204 доллара США. Для сравнения стоимость квадрокоптера DJI M300 RTK в стандартной комплектации без полезной нагрузки, начинается от 10 000 долларов США.
