Diatone Roma F5 V2: один из лучших для тех, кто дорос до 5 дюймов
О продукте
Roma F5 V2 — топовая 5-дюймовая фристайловая серия FPV дронов «Roma» от известного и уважаемого в хобби разработчика комплектующих и готовых решений Diatone Innovations. Это уже вторая итерация рождённая с учётом замечаний выявленных пользователями при эксплуатации первой версии.
Разработчик отмечает, что по сравнению с предшественником они улучшили жёсткость и прочность лучей рамы, металлических деталей её передней части путём перехода от алюминиевого сплава 7075 к титановой стали в качестве материала изготовления. Обработали поверхность металлических деталей для обеспечения более высокого тактильного качества и заменили крепёжную часть с размеров M2 на M3, а также добавили крепления для сдвоенных DJI антенн (для цифровой версии).
Теперь это идеальное решение для всех, кто перерос нишу микро квадриков и находится в поиске своего первого 5-дюймового фристайлового квада. По традиции начнём с ключевых особенностей популярной модели.
Ключевые особенности
- Вес (цифровая/аналоговая версия; без АКБ): ±400 г/±365 г
- Усиленная 5-дюймовая карбоновая рама с деталями из титановой стали
- Предлагается в двух версиях: аналоговая на 4S/6S моторах / цифровая на 4S/6S моторах
- Настроен и готов к полёту

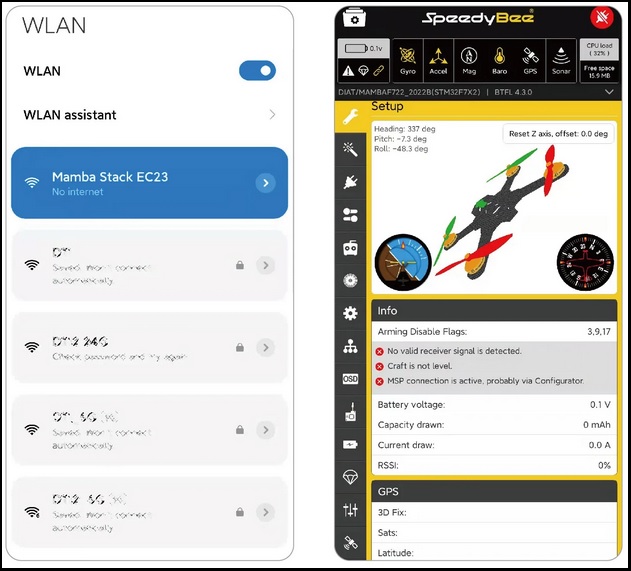

- ПК: Diatone MAMBA MK4 F722 APP (с встроенным Wi-Fi модулем для подключения и настройки ПК через мобильное приложение SpeedyBee App)
- ESC: Diatone MAMBA F55-128K
- 4S моторы (опционально): Diatone MAMBA TOKA 2306.5 2770KV
- 6S моторы (опционально): MAMBA TOKA 2306.5 1770KV
- Пропеллеры: 5-дюймовые 3-лопастные HQ Props S5
- FPV (аналоговая версия): FPV камера RunCam Phoenix 2 + 40-канальный 5.8ГГц VTX MAMBA Ultra 1000 с регулируемой мощностью: PIT/25/200/400/800/1000 мВт
- FPV (цифровая версия): FPV камера Caddx Nebula Pro + Caddx Vista Air Unit / FPV камера DJI FPV + DJI Air Unit
- Diatone GPS Module M22 (для реализации функции автовозврата)
- Доступные приёмники (опционально): MSR SBUS RX / TBS RX / Frsky RXRS RX
- Макс. скорость горизонтального полёта: 130 км/ч
- Рекомендуемое питание: 4S 1050 – 1300 мАч с коннектором XT60 / 6S 1300 – 1500 мАч с коннектором XT60
Комплектация
Разработчик предлагает FPV дрон Roma F5 V2 в четырёх комплектациях: Diatone Roma F5 V2 Power Kit (без приёмника, FPV камеры и видеопередатчика), Diatone Roma F5 V2 Analog PNP (с аналоговой FPV системой), Diatone Roma F5 V2 Caddx Vista (с цифровой FPV системой Caddx Vista Air Unit), Diatone Roma F5 V2 DJI Air Unit (с цифровой FPV системой DJI Air Unit). Сам дрон в любой из этих комплектаций предлагается в двух версиях на 4S и 6S моторах опционально. Согласно информации на сайте разработчика независимо от выбранной версии и комплектации в бокс войдут:
- Дрон Diatone Roma F5 V2
- 4 × пропеллера HQ Props S5 (2CW/2CCW)
- Батарейный ремень
- Зуммер
- Универсальное регулируемое крепление под GoPro
- Набор запасных крепёжных винтов
- 20 мм PC пластина
- 30.5 мм PC пластина
- Набор фирменных наклеек
- Инструкция по эксплуатации
Спецификация
Дрон
| Рама: | Diatone Roma F5 V2 |
| Размерный тип рамы: | 5-дюймовая |
| Диагональный размер: | 218 мм |
| Поддерживаемые пропеллеры: | до 5 дюймов |
| Габаритные размеры: | 172.5 × 136.7 мм |
| Коннектор питания: | XT60 |
| Макс. скорость горизонтального полёта: | 130 км/ч |
Полётный контроллер
| Наименование: | Diatone MAMBA MK4 F722 APP |
| MCU: | STM32F722 |
| Частота: | 216МГц |
| Gyro: | Версия А: Gyro BMI270 Версия В: Gyro ICM42688P |
| OSD: | AT 7456E |
| Blackbox: | 16M Memory |
| Uarts: | 6 set |
| Приёмник: | TBS/SBUS/IBUS/DSM |
| I2C: | да |
| F.Port: | да |
| Подключение зуммера: | да |
| Датчик тока: | да |
| ESC сигнал: | 8 |
| BEC 3.3В: | 0.5А |
| BEC 5В: | 3А |
| BEC 9В: | 3А |
| MB LED: | да |
| BF LED: | да |
| Порт Air Unit: | да |
| Wi-Fi: | SpeedyBee App |
| VTX Switch: | да |
| Защита BEC: | да |
| Защита приёмника: | да |
| Защита TVS: | да |
| Входное питание: | 6S LiPo |
| Софт: | Betaflight |
| Монтаж: | 30.5 × 30.5 мм/М3 |
| Размеры: | 38 × 40.5 × 8 мм |
| Вес: | 10 г |

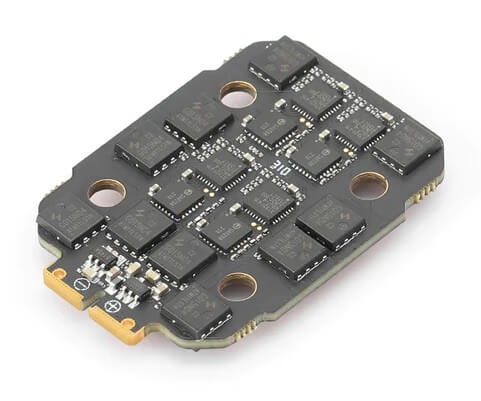

ESC
| Наименование: | Diatone MAMBA F55_128K MINI BLHeli 32 4IN1 ESC 6S |
| Датчик тока: | да |
| Телеметрия: | да |
| Номинальный ток: | 55А |
| Пиковый ток: | 65А |
| BEC: | нет |
| Входное питание: | 3-6S LiPo (12.5В ~ 25.2В) |
| BLHeli: | BLHeli32 |
| PWM: | 24-128K |
| TVS защита: | нет |
| Протокол: | Dshot 300/600/1200 |
| Монтаж: | 20 × 20 мм/Ø2/Ø3 |
| Размеры: | 43.5 × 31 × 6 мм |
| Вес: | 11 г |
4S моторы
| Модель: | Diatone MAMBA TOKA 2306.5 2770KV Green |
| Габаритные размеры: | Ø2 29.8 × 33.2 мм |
| Монтаж: | 16 × 16 мм, M3 |
| Размер пропеллеров: | 5 дюймов |
| Посадочный диаметр вала под пропеллер: | 5 мм |
| Конфигурация: | 12N14P |
| KV мотора: | 2770KV |
| Ном. напряжение: | 3 ~ 4S (12.6В ~ 16.8В) |
| Пик. ток: | 52.62A |
| Ток покоя: | 2A |
| Макс. мощность: | 847.10 Вт |
| Внутреннее сопротивление: | 40 mΩ |
| Диаметр вала: | 4 мм |
| Диаметр статора: | 23 мм |
| Высота статора: | 6.5 мм |
| Подшипник: | 681ZZ 9 × 4 × 4 мм |
| Магнит: | N52H |
| Провод магнита: | 240℃ эмалированный провод |
| Размер питающего провода: | 20AWG × 190 мм |
6S моторы
| Модель: | Diatone MAMBA TOKA 2306.5 1770KV Green |
| Габаритные размеры: | Ø2 29.8 × 33.2 мм |
| Монтаж: | 16 × 16 мм, M3 |
| Размер пропеллеров: | 5 дюймов |
| Посадочный диаметр вала под пропеллер: | 5 мм |
| Конфигурация: | 12N14P |
| KV мотора: | 1770KV |
| Ном. напряжение: | 4 ~ 6S (16.8В ~ 25.2В) |
| Пик. ток: | 39.12A |
| Ток покоя: | 1A |
| Макс. мощность: | 938.97 Вт |
| Внутреннее сопротивление: | 65 mΩ |
| Диаметр вала: | 4 мм |
| Диаметр статора: | 23 мм |
| Высота статора: | 6.5 мм |
| Подшипник: | 681ZZ 9 × 4 × 4 мм |
| Магнит: | N52H |
| Провод магнита: | 240℃ эмалированный провод |
| Размер питающего провода: | 20AWG × 190 мм |
FPV
Цифровая
| Наименование: | Caddx Vista Kit |
| Вес: | Vista Kit (включая FPV камеру): 24 г Антенна: 2.5 г |
| Размеры: | Vista Kit: 30 × 29 × 13 мм Коаксиальный кабель: 80/120 мм |
| Раб. диапазон частот: | 5.725 — 5.850ГГц |
| Мощность передатчика (EIRP): | FCC/SRRC/MIC: < 1000 мВт CE: < 25 мВт |
| Антенный коннектор: | u.FL |
| Мин. задержка с FPV камерой Caddx Nebula Nano (от начала до конца): | 720p при 60 кадр/с: 32 мс |
| Мин. задержка с DJI FPV камерой (от начала до конца): | Low Latency Mode (720P при 120 кадр/с): <28 мс High-Quality Mode (720P при 60 кадр/с): <40 мс |
| Макс. расстояние FPV удаления: | FCC/SRRC: 4 км CE: 0.7 км |
| Интерфейс ввода/вывода: | USB-C/IPEX/Порт 3-в-1 |
| Поддерживаемые полётные контроллеры: | F3/F4/F7 |
| Раб. диапазон температур: | 0 — 40°C |
| Входное напряжение: | 7.4 — 26.4В |
| Выходная мощность: | 25мВт/200мВт/500мВт/700мВт |
| FPV камера Caddx Nebula Nano: | Матрица: 1/3-дюймовая CMOS Разрешение: 720p при 60 кадр/с Объектив: 2.1мм; f/2.1 Затвор: Rolling shutter FOV: 150° (Д); 122° (Г); 93° (В) FPV задержка: 32 мс Диапазон раб. температур: -20°C до 60°C Вес: 4.5г Размеры: 14 × 14 × 21 мм (возможно расширение до 19 × 19 мм) |
DJI FPV Air Unit
| Вес: | Видеопередающий модуль (с камерой): 45.8 гр 3.9 гр (каждый соединительный MMCX разъём) |
| Размеры: | Модуль: 44 × 37.8 × 14.4 мм Камера: 27.4 × 21.1 × 20.1 мм Коаксиальный кабель: 100 мм |
| Рабочий диапазон частот: | 5.725 — 5.850ГГц |
| Мощность передатчика (ЭИИМ): | Low Latency Mode (720P при 120 кадр/с): <28 мс; FCC/MIC: <1000 мВт; CE: <25 мВт; SRRC: <79 мВт |
| Мин. сквозная задержка: | Low Latency Mode (720P при 120 кадр/с): <28 мс High-Quality Mode (720P при 60 кадр/с): <40 мс |
| Макс. расстояние передачи: | FCC/SRRC: <4 км CE: <0.7 км |
| Видеоформат: | MP4 (H.264); Аудио формат: ACC-LC |
| Интерфейс ввода/вывода: | USB-C, MMCX, порт 3-в-1 (Питание, DJI HDL, UART), слот для microSD |
| Совместимость с полётными контроллерами: | Видеопередающий модуль совместим только с контроллерами полета, которые поддерживают ПО Betaflight |
| Рабочий диапазон температур: | 0°C до 40°C |
| Входная мощность: | 7.4 — 17.6В, 4-9Вт |
| Количество каналов: | 8 |
| Информация о каналах: | FCC: Канал 1: 5660 Канал 2: 5695 Канал 3: 5735 Канал 4: 5770 Канал 5: 5805 Канал 6: 5878 Канал 7: 5914 Канал 8: 5839 CE/SRRC: Канал 1: 5735 Канал 2: 5770 Канал 3: 5805 Канал 8: 5839 MIC: Канал 1: 5660 Канал 2: 5700 Канал 8: 5745 |
| DJI FPV камера: | Матрица: 1/3.2-дюймовая CMOS; Эфф. Пикселей 4Млн Разрешение: 720p при 60/120 кадр/с Объектив: 2.1мм; f/2.1 Затвор: Rolling shutter FOV: 150° (Д); 122° (Г); 93° (В) FPV задержка: 28/40 мс ISO: 100 — 25600 Размеры: 22.1 × 21.1 × 20.1 мм Вес: 8.2 г |
Аналоговая
| Наименование: | Diatone MAMBA Ultra 1000 Video |
| Рабочее напряжение: | 7 — 36В |
| Рабочий ток: | 450 мА (12В/1000 мВт) |
| Рабочая температура: | -10 ~ 60 ℃ |
| Выходная мощность: | 25/200/400/800/1000 мВт |
| Формат видео: | NTSC / PAL |
| Антенный разъём: | MMCX |
| Монтаж: | 30.5 × 30.5мм, M3 |
| Размеры: | 36 × 36 × 6.5 мм |
| Вес: | 14 г |
| FPV камера RunCam Phoenix 2: | Матрица: 1/2″ CMOS Горизонтальное разрешение: 1000 ТВЛ Объектив: 2.1 мм (M12) FOV155° (4:3) Формат экрана: 4:3/16:9 (переключаемый) Mirror/Flip: доступно ТВ-система: PAL и NTSC (переключаемая) Отношение сигнал/шум: >50 дБ (AGC выкл.) Скорость эл. затвора: Авто Автоматическая регулировка усиления (AGC): Авто Мин. освещенность: 0.001Lux при 1.2F WDR: Глобальный WDR Day/Night: Color/BW/EXT/Auto Меню управления: Кабель Питание: DC 5-36В Ток: 200mA при 5В / 85mA при 12В Материал корпуса: ABS Вес нетто: 9 г. Размеры: 19 × 19 × 19 мм |
Цена
Diatone Roma F5 V2 реализуется разработчиком как через собственные фирменные магазины, так и через различные торговые интернет площадки. В зависимости от выбранной версии дрон предлагается по следующим ценам:
- Diatone Roma F5 V2 Power Kit — 310$
- Diatone Roma F5 V2 Analog PNP — 366$
- Diatone Roma F5 V2 Caddx Vista — 512$
- Diatone Roma F5 V2 DJI Air Unit — 617$
Вывод
Итак, Roma F5 V2 – топовое качественно исполненное 5-дюймовое фристайловое решение второго поколения от известного и уважаемого в хобби разработчика Diatone Innovations. Вторая версия по сути является доработанной, где были исправлены все выявленные недостатки V1 (улучшили жёсткость и прочность лучей рамы и металлических деталей её передней части, а также поработали над общим качеством модели).
На практике зарекомендовал себя исключительно с лучшей стороны независимо от выбранной версии. В частности в качестве визитной карточки Roma F5 V2 выступают такие преимущества как точность и качество управления, достаточно быстрый даже на 4S моторах, относительно лёгкий, что обеспечивает показательную автономность (на 4S 1500 мАч АКБ макс. время полёта составляет в среднем около 8-9 минут в крейсерском режиме пилотирования; в режиме «газ в пол» около 5-6 минут).
Для кого этот FPV дрон? Первостепенно рассчитан на начинающую аудиторию пользователей, которые доросли до полноразмерных 5-дюймовых решений, но при это пока не планируют самостоятельно заниматься сборкой с нуля.
На этом у нас всё, мы очень надеемся, что вы не зря потратили драгоценное время и смогли в конечном итоге сделать свой лучший выбор. Благодарим за внимание. Летайте безопасно! Всем мира и добра!
