О дроне

Яркая новинка представленная в августе текущего года, потенциал которой уже успели оценить многие в беспилотном хобби. Eachine Cvatar — это 3-дюймовый Cinewhoop FPV дрон построенный на 142-мм карбоновой раме с кольцевой защитой несущих винтов, предназначенный для получения сверхгладкой кинематографической съёмки в тех условиях, где полноразмерным дронам полёт закрыт из соображений безопасности. В основе дрона топовый полётный контроллер F7, работающий в тандеме с мощной 4S/6S силовой установкой. По умолчанию комплектуется не менее мощной аналоговой FPV системой, с возможностью дооснащения DJI Digital FPV system, что вкупе обеспечивает безграничные возможности для создания лучшего видеоконтента.

Особенности

  • Вес дрона (с приёмником без АКБ) 288.2 г
  • 142-мм карбоновая рама с защитой моторов кольцевого типа
  • Полётный контроллер: F722 Mini Flight Controller (MCU:STM32F722 RET6; Прошивка: Betaflight)
  • ESC: 4 в 1 35A BL32 3-6S
  • Моторы: Б/К 1507 3600KV/2400KV (для 4S/6S версии)
  • Пропеллеры: 3-дюймовые 3-лопастные Gemfan
  • FPV система: FPV камера RunCam Nano2 (с регулируемым углом наклона) + 48-канальный 5.8ГГц видеопередатчик EACHINE TXC23 мощностью 25/200/600/800 мВт
  • Приёмник (опционально): FrSky R-XSR/Frsky XM+/TBS Crossfire
  • Модель доступна в двух версиях 4S и 6S
  • Рекомендуемое питание: 4S/6S 1300-1550 мАч с коннектором XT60

Комплектация

Разработчик предлагает обе версии дрона Cvatar в двух комплектациях с приёмником (BNF) и без приёмника (PNP):

  1. BNF комплектация (с приёмником на выбор: FrSky R-XSR/Frsky XM+/TBS Crossfire)
  2. PNP комплектация (без приёмника)

Инструкция пользователя

Спецификация

Рама

Тип:
3-дюймовая Cinewhoop рама

Диагональный размер:
142 мм

Материал:
Углеродное волокно + TPU

Расстояние между верхней и нижней пластиной:
25 мм

Толщина верхней пластины:
2 мм

Толщина нижней пластины:
2 мм

Совместимая FPV камера:
19/20 мм

Вес:
92.4 г (без TPU элементов)

ПК

Имя:
F722 Mini Flight Controller

MPU:
MPU6000

MCU:
STM32F722 RET6

Входное напряжение:
2-6S LiPo

Барометр:
BMP280

Flash/Blackbox:
8 Мб

UARTS:
5 портов

Прошивка:
EACHINEF722.HEX

Размеры:
28.5 × 28.5 мм

Размер монтажных отверстий:
20 мм М3

Вес:
3.7 г

ESC

Имя:
35A BL32 3-6S 4in1 ESC

MCU:
STM32F051

Входное напряжение:
35A

Постоянный/Пиковый ток:
35/40A (10 сек)

Размеры:
32.5 × 31.5 мм

Размер монтажных отверстий:
20 × 20 мм М2

Вес:
6.5 г

Моторы

Имя (4S/6S):
1507 3600KV Brushless Motor/1507 2400KV Brushless Motor

KV (4S/6S):
3600/2400KV

Вход. напряжение:
3-6S

Рекомендуемый размер пропеллера:
3 дюйма

Вес:
15.9 гр

Пропеллеры

Бренд:
Gemfan

Имя:
Gemfan 75mm 3 Inch 3-Blade Propeller

Материал:
Поликарбонат

Монтажное отверстие:
5 мм

Толщина центральной части:
7 мм

Вес одного пропа:
1.9 г

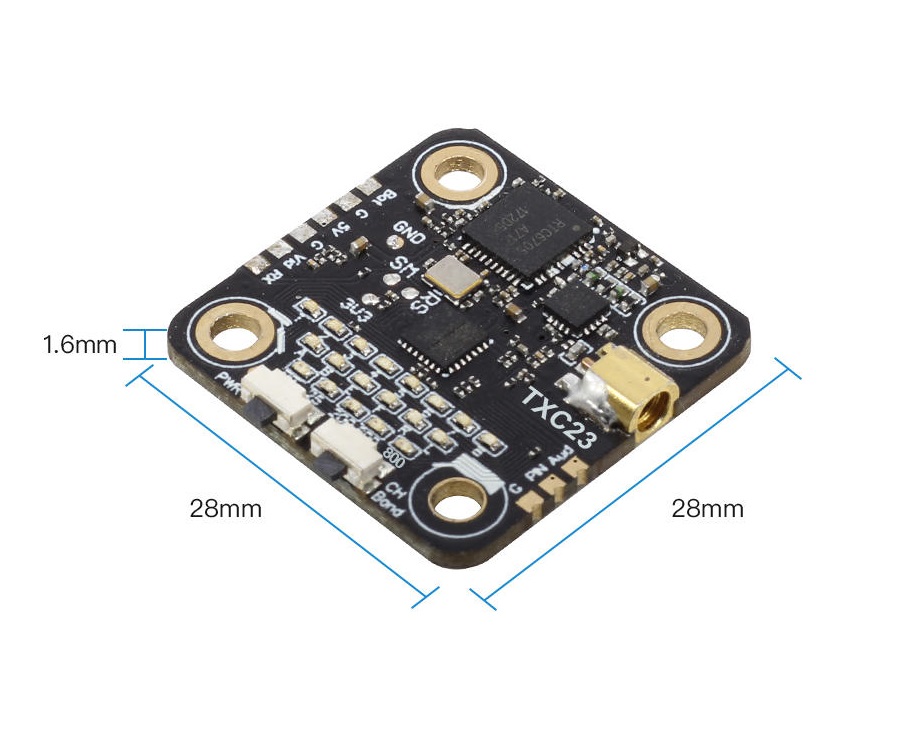

VTX

Имя:
EACHINE TXC23 VTX

Количество каналов:
48

Выходная мощность:
PIT/25 мВт/200 мВт/600/800 мВт

Входное напряжение:
DC 6В~36В

Антенна:
MMCX

VTX Function:
IRC Tramp

Вес (без антенны):
5 г

FPV камера

Бренд/Модель:
RunCam Nano 2

Матрица:
1/3-дюймовая CMOS

Горизонт. разрешение:
700TVL

Объектив (опционально):
2.1 мм (М8) FOV 155°/1.8 мм (М8) FOV 170°

TV система:
NTSC/PAL (Авто)

Эл. затвор:
Авто

Audio:
Digital mic

Соотношение сигнал/шум:
>50 дБ

AGC:
Авто

Мин. освещение:
0.01 лк при 1.2F

D-WDR:
Auto

Day/Night:
Color

Питание:
DC 3 — 5.5В

Ток:
110 мА при 5В/120 мА при 3.3В

Материал корпуса:
ABS

Вес:
3.2 г

Размеры (Д/Ш/В):
14 × 14 × 16 мм

АКБ

Рекомендуемые АКБ (4S/6S):
1300-1550 мАч с коннектором XT60

Макс. допустимый размер:
77 × 38.5 × 32.5 мм (Д × Ш × В)

Внешний вид

Цена

Обе версии (4S/6S) дрона Eachine Cvatar доступны для покупки на различных торговых площадках интернета. Разработчик установил следующие цена в зависимости от выбора комплектации и приёмника:

4S/6S версия:
  1. BNF комплектация (с приёмником: FrSky R-XSR) — 210$
  2. BNF комплектация (с приёмником: Frsky XM+) — 203$
  3. BNF комплектация (с приёмником: TBS Crossfire) — 223$
  4. PNP комплектация — 185$

Вывод

Лучший Freestyle Cinewhoop FPV дрон 2020 года в отношении цена/качество. Машина получила хорошие комплектующие и отличные заводские настройки, что на выходе обеспечивает показательно плавный и динамичный полёт, особенно это касается версии 6S. Также отнесём к плюсам DJI подготовку, позволяющую без какой либо «колхозной» модификации дрона установить DJI Digital FPV system, ну и конечно доступный ценник в занимаемой нише.

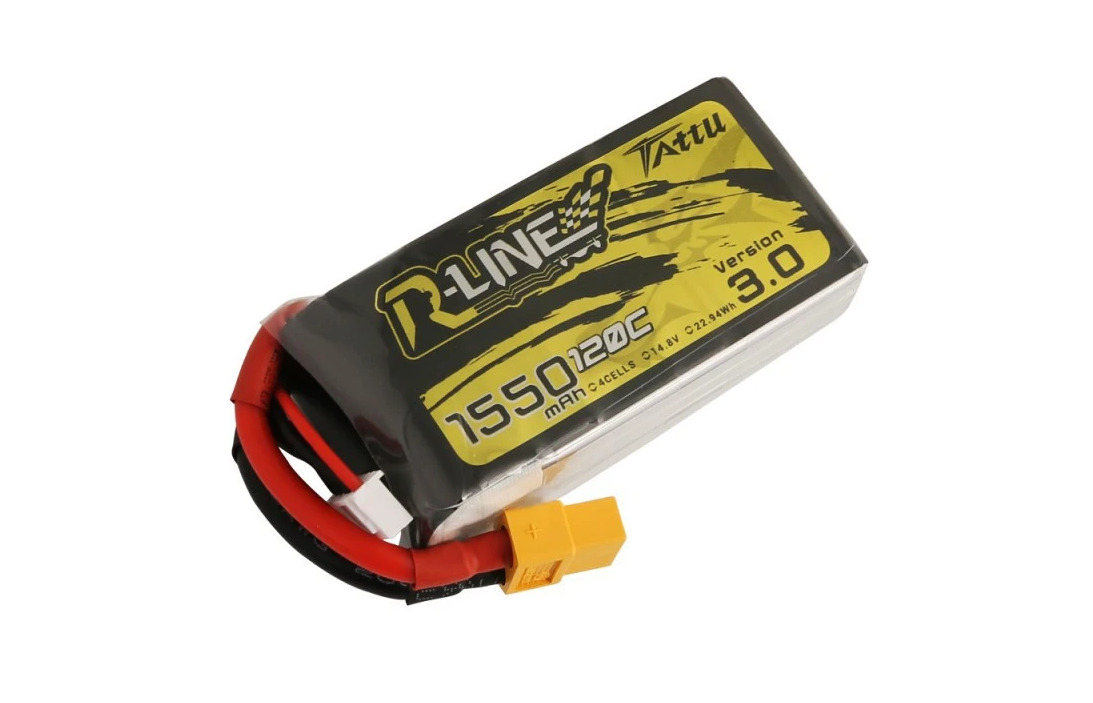

Обе версии замечательно себя показали на питании TATTU 4S 14.8В 1550 мАч 120C Lipo и TATTU R-LINE Version 1.0 6S 22.2В 1050 мАч 95C LiPo соответственно. Несмотря на то, что стоковые пропы Gemfan обеспечивают в целом нормальное лётное поведение дрона, рекомендуется заменить их на HQ Prop Duct 3 Tri-Blade 3″.

Видео

Полётный обзор Cinewhoop FPV дрона Eachine Cvatar 4S от канала Drone Camps RC.
