Revolve Thermal MK.III: для тех кто реагирует первым

Revolve Thermal MK.III: для тех кто реагирует первым

О компании

Revolve Drones — это новая дочерняя компания Drone Doctor, рекомендованного и авторизованного в Великобритании центра по ремонту беспилотников от DJI Innovations. Благодаря обширным знаниям в области электроники и наработанному опыту в основной деятельности, параллельно занимаются модификацией DJI оборудования. В первые заявили о себе в январе 2019 года, посредством прототипа «Mavic 2 Zoom FLIR Boson» реализованного на базе уже известного беспилотника DJI Mavic 2 Zoom, который в результате серьёзных доработок получил гибридную тепловизионную камеру с возможностью зуммирования (Flir Boson 320 + стоковая камера DJI Mavic 2 Zoom). По сравнению с беспилотником Mavic 2 Enterprise Dual (далее как M2ED), общий результат доработок значительно улучшил качество теплового изображения при более высоком разрешении.

Проект MK.III был запущен в разработку после неутешительных характеристик тепловой матрицы Lepton применённой в M2ED.

Особенности

Технические особенности приведенные ниже, относятся только к тепловизионной камере. Особенности дрона и визуальной камеры идентичны стандартным характеристикам Mavic 2 Zoom.

  • Камера: Flir Boson 320 с 6.3-миллимитровым объективом
  • Матрица: неохлаждаемый микроболометр VOx
  • Спектральный диапазон: длинноволновый инфракрасный; 7.5 — 13.5 мкм
  • Шаг пикселей: 12 мкм
  • Тепловая чувствительность: <60 мК
  • Разрешение: 320 × 256
  • HFOV: 34°
  • Цветовые палитры: Ironbow, Rainbow, Rainbow HC, FireGrade, White Hot, Black Hot
  • Настройки усиления (Gain settings): Высокий/Средний/Низкий

Комплектация

В комплектацию доработанной версии дрона войдут:

  1. DJI Mavic 2 Zoom
  2. Пульт управления
  3. Аккумулятор
  4. Зарядное устройство
  5. Предустановленный пакет обновления Revolve MK.III
  6. Предустановленная термальная камера Flir Boson 320 с 6.3-миллимитровым объективом
  7. Термальный наземный блок управления
  8. Водонепроницаемый жесткий чехол
  9. Британская поддержка, сервис и гарантия

Revolve Thermal MK.III

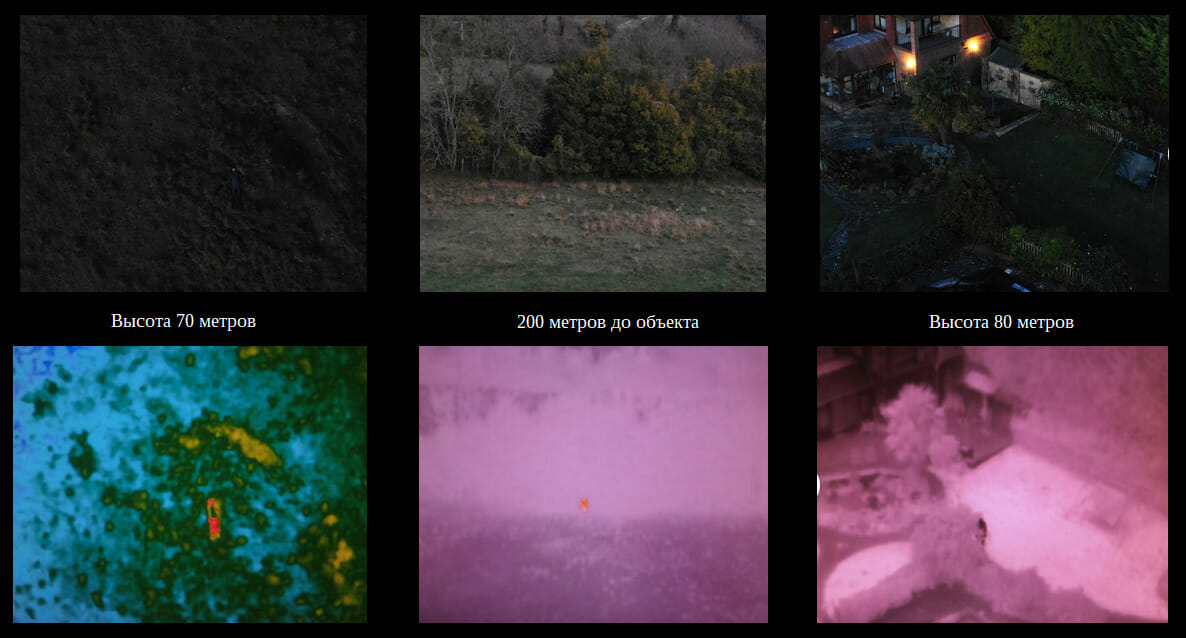

Спустя год после демонстрации прототипа, разработчики Revolve Drones вернулись уже с готовой к серийному запуску версией «Revolve Thermal MK.III». Матрица Boson 320 имеет разрешение в два раза превышающее разрешение матрицы применённой на M2ED (разрешение 320 × 240 против 160 × 120), а также более узкое поле зрения (34° против 57°). Согласно заключению Revolve Drones это позволяет MK.III обнаруживать заданную тепловую сигнатуру на расстоянии, в пять раз превышающем расстояние, которое способен реализовать M2ED. Revolve Thermal MK.III подвергся многочисленным тестам (более 100 часов в полёте), в том числе успешно прошёл испытания в полевых условиях в Международной службе спасения животных (International Animal Rescue) в Борнео (Borneo), Индонезия (см. фото ниже).

MK.III предлагает чрезвычайно высокое качество теплового изображения по цене чуть выше стандартного M2ED. Для сравнения, стоимость готового комплекта составляет около трети стоимости коммерческого беспилотника DJI M210 в версии XT2 с более низким разрешением.

Revolve Thermal MK.III нацелена на преодоление разрыва между нижним и верхнем сегментами рынка, предоставляя высококачественные тепловизионные изображения организациям, которые ранее не могли себе позволить дорогостоящие технологии.

Имея партнерские отношения с дилерами и ремонтными центрами в Айове, США и Новом Южном Уэльсе (Австралия), Revolve Drones сможет продавать и оказывать локальную поддержку Thermal MK.III по всему миру.

Интересные детали

  • Flir Boson является единственной в мире камерой стороннего производителя интегрированной с портативным беспилотником DJI Mavic.
  • Для обеспечения стабилизации мощного матричного гибрида состоящего из термальной камеры Boson 320 и стандартной камеры с 2-кратным оптическим зумом Mavic 2 Zoom, компоненты подвеса были выполнены из алюминиевого сплава 6061 на заказ.
  • Тепловая передача видео передается через заводские системы дрона Mavic, поэтому никаких дополнительных дисплеев, батарей или другого оборудования не требуется.
  • Выбор между цветовой палитрой и настройками усиления (Gain settings) происходит мгновенно и завершается нажатием кнопки, что позволяет пользователям выбирать правильные настройки камеры для текущей ситуации с беспрецедентной скоростью.

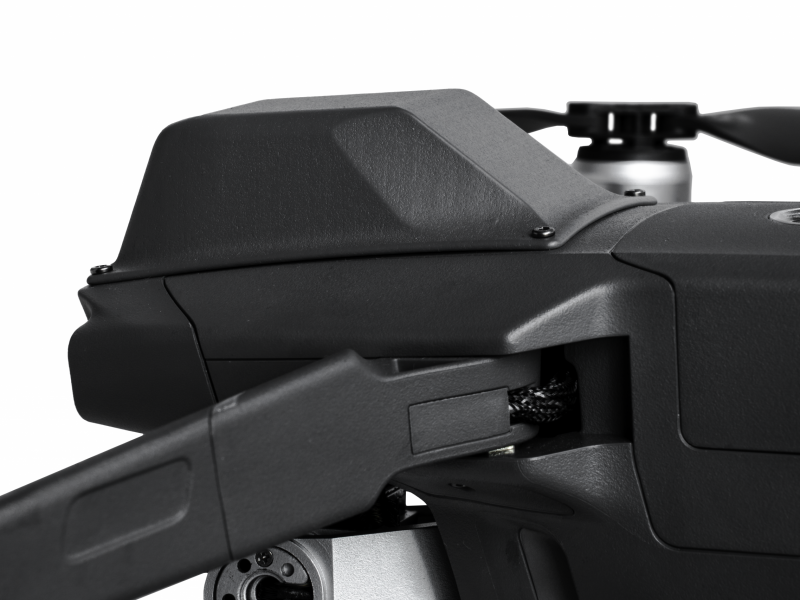

  • Выступающий корпус в верхней части дрона включает в себя микросхемы для обработки видео.

Сенсорный экран

Камерные системы Revolve Thermal MK.III управляются с помощью небольшого модуля, который просто подключается к USB-порту пульта управления. Небольшой дисплей состояния и кнопки обеспечивают прямое управление тепловизионной и визуальной камерами, а также управление состоянием светодиодов. Физическое управление позволяет чрезвычайно быстро и интуитивно использовать тепловизионную камеру без необходимости перемещаться по громоздким меню, гарантируя, что все пользователи смогут извлечь максимальную производительность из системы камер. Плюс ко всему, большинство полётов может быть выполнено с использованием перчаток, что является важной особенностью при использовании в поисково-спасательных операциях.

Скрытая работа

Все бортовые огни дрона Revolve Thermal MK.III можно выключить одним нажатием кнопки. Эта функция в сочетании с оптическим зумом и тепловизионными камерами большой дальности позволяет держать беспилотный аппарат вне поля зрения и при этом слышать прохожих. Это позволяет осуществлять скрытое наблюдение, что невозможно на более крупных моделях дронов или на моделях с матрицами низкого качества.

Применение

В сочетании с камерой видимого света с 2-кратным оптическим зумом MK.III позволяет выполнять поиск в заданной области значительно быстрее, чем другие варианты с низкокачественными термоматрицами. Максимально себя зарекомендует в пожаротушении, обеспечении правопорядка, поисково-спасательных миссиях.

Цена и доступность

Mavic 2 Zoom с пакетом модификаций MK.III обойдётся потребителю в 5 132$ + НДС + доставка. Срок исполнения заказа: 3-5 недель для невоенных организаций. 3-12 недель для военных (в том числе Полиция, МЧС и т.д.). Для заказа необходимо связаться разработчиком.
